РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GPL 5 G Professional BOSCH

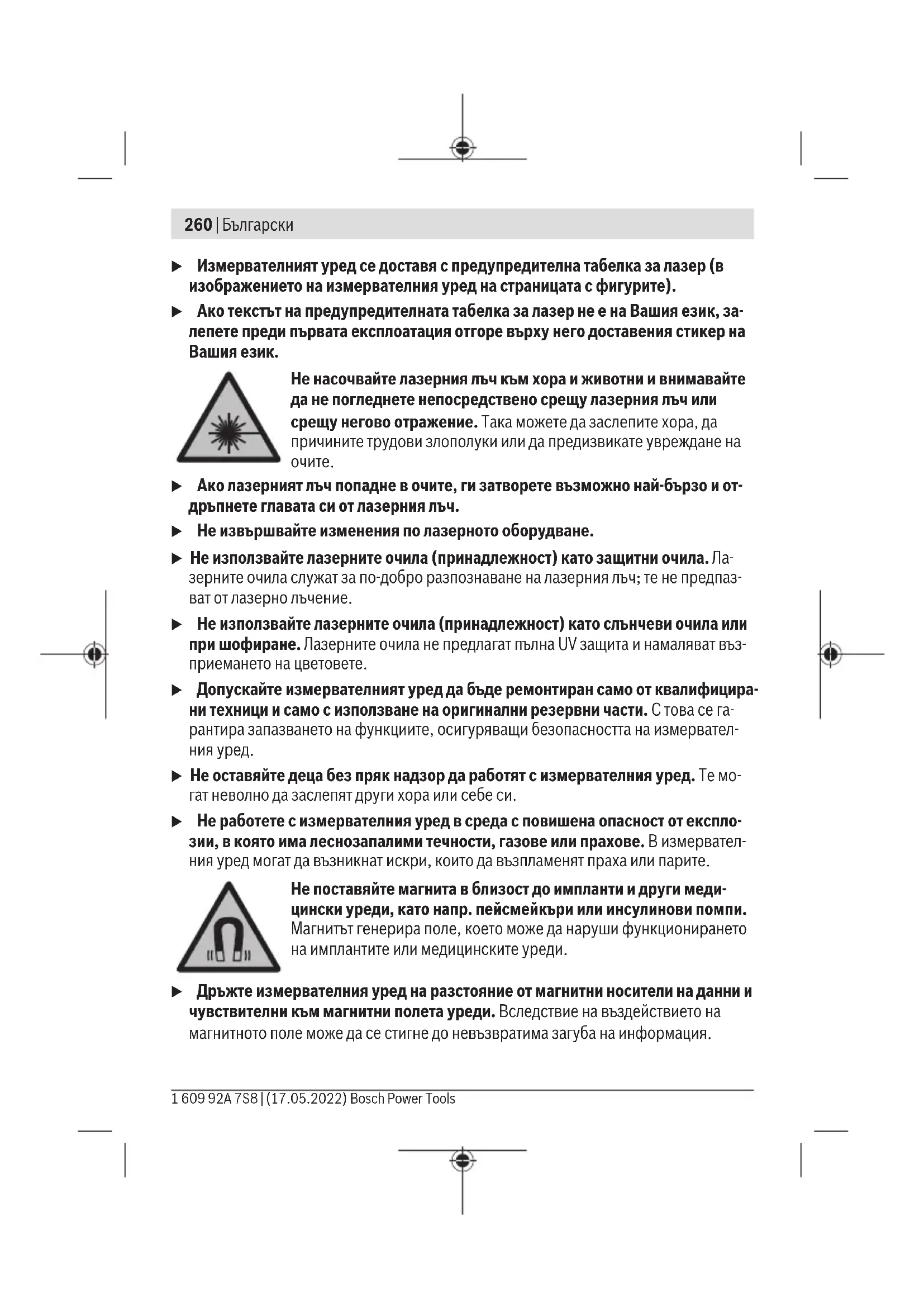

Указания за сигурност За да работите с измервателния уред безопасно и сигурно, трябва да прочетете и спазвате всички указания. Ако измер- вателният уред не бъде използван съобразно настоящите ука- зания, вградените в него защитни механизми могат да бъдат увредени. Никога не оставяйте предупредителните табелки по измервателния уред да бъдат нечетливи. СЪХРАНЯВАЙТЕ ГРИЖЛИВО ТЕЗИ УКАЗАНИЯ И ГИ ПРЕДАВАЙТЕ ЗАЕДНО С ИЗМЕРВАТЕЛНИЯ УРЕД. u Внимание – ако се използват други, различни от посочените тук съоръжения за управление или калибриране или се извършват други процедури, това мо- же да доведе до опасно излагане на лъчение. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)260 | Български u Измервателният уред се доставя с предупредителна табелка за лазер (в изображението на измервателния уред на страницата с фигурите). u Ако текстът на предупредителната табелка за лазер не е на Вашия език, за- лепете преди първата експлоатация отгоре върху него доставения стикер на Вашия език. Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или срещу негово отражение. Така можете да заслепите хора, да причините трудови злополуки или да предизвикате увреждане на

u Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и от- дръпнете главата си от лазерния лъч. u Не извършвайте изменения по лазерното оборудване. u Не използвайте лазерните очила (принадлежност) като защитни очила. Ла- зерните очила служат за по-добро разпознаване на лазерния лъч; те не предпаз- ват от лазерно лъчение. u Не използвайте лазерните очила (принадлежност) като слънчеви очила или при шофиране. Лазерните очила не предлагат пълна UV защита и намаляват въз- приемането на цветовете. u Допускайте измервателният уред да бъде ремонтиран само от квалифицира- ни техници и само с използване на оригинални резервни части. С това се га- рантира запазването на функциите, осигуряващи безопасността на измервател-

u Не оставяйте деца без пряк надзор да работят с измервателния уред. Те мо- гат неволно да заслепят други хора или себе си. u Не работете с измервателния уред в среда с повишена опасност от експло- зии, в която има леснозапалими течности, газове или прахове. В измервател- ния уред могат да възникнат искри, които да възпламенят праха или парите. Не поставяйте магнита в близост до импланти и други меди- цински уреди, като напр. пейсмейкъри или инсулинови помпи. Магнитътгенерира поле, което може да наруши функционирането на имплантите или медицинските уреди. u Дръжте измервателния уред на разстояние от магнитни носители на данни и чувствителни към магнитни полета уреди. Вследствие на въздействието на магнитното поле може да се стигне до невъзвратима загуба на информация. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsБългарски | 261 Описание на продукта и дейността Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на уреда Измервателният уред е предназначен за установяване и проверка на водоравност и отвесни точки. Измервателният уред е подходящ за работа на открито и в затворени помещения. Изобразени елементи Номерирането на елементите се отнася до изображението на измервателния уред на страницата с фигурите. (1) Отвор за изходящия лазерен лъч (2) Пусков прекъсвач (3) магнитна въртяща се стойка (4) Гнездо за монтиране към статив 1/4" (5) Бутон за застопоряване на капака на гнездото за батерии (6) Капак на гнездото за батерии (7)

(8) Предупредителна табелка за лазерния лъч (9) Сериен номер (10) Лазерни очила

(12) Предпазна чанта

Изобразените на фигурите и описаните допълнителни приспособления не са включе- ни в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни прис- пособления. Технически данни Точкови лазер GPL 3 G Точкови лазер GPL 5 G Каталожен номер GPL3G 3601K66N.. Каталожен номер GPL5G 3601K66P.. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)262 | Български Точкови лазер GPL 3 G Точкови лазер GPL 5 G Работна зона

30m Точност на нивелиране (с изключение на лазерна точ-

B)C) ±0,35mm/m Точност на нивелиране (лазерна точка надолу) B)C) ±0,7mm/m Обхват на автоматично нивелиране ±4° Време за нивелиране <4s Работна температура –10°C…+45°C Температурен диапазон за съхраняване –20°C…+70°C Макс. работна височина над базовата височина 2000m Относителна влажност макс. 90% Степен на замърсяване съгласно IEC61010-1 2

Дивиргенция 0,8mrad (пълен ъгъл) Гнездо за монтиране към статив 1/4" Батерии 2×1,5V LR6(AA) Продължителност на работа

Маса съгласно EPTA-Procedure 01:2014 0,35kg Размери (дължина × ширина × височина) 115× 50× 113mm Вид защита IP 65 A) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон може да е по‑малък.

при 20–25°C C) Посочените стойности предполагат нормални до благоприятни условия на околната среда (напр. без вибрация, без мъгла, без дим, без директно слънчево лъчение). След силни тем- пературни колебания може да се стигне до отклонения в точността. D) Има само непроводимо замърсяване, при което обаче е възможно да се очаква временно причинена проводимост поради конденз. За еднозначно идентифициране на Вашия измервателен уред служи серийният номер (9) на та- белката на уреда. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsБългарски | 263

Използване/смяна на батериите За захранване на измервателния уред се препоръчва използването на алкално-ман- ганови батерии. При нужда завъртете магнитната въртяща се стойка(3) встрани, така че капакът на отделението за батерии(6) да се освободи. За отваряне на капака на гнездото за батерии (6) натиснете фиксирането (5) нагоре и след това отворете капака. Поставете батериите. Внимавайте за правилната им полярност, изобразена на фигурата от вътрешната страна на гнездото за батерии. Поставете обратно капака на отделението за батерии(6) и го притиснете върху мар- кираното място над фиксирането(5). С отслабване на батериите яркостта на лазерните точки намалява постепенно. Ако батериите са почти изтощени, лазерните точки мигат 5× в минута. Ако батериите са изтощени, лазерните точки мигат още веднъж преди измервател- ният инструмент да се изключи. Заменяйте винаги всички батерии едновременно. Използвайте винаги батерии от един и същ производител и с еднакъв капацитет. u Ако продължително време няма да използвате инструмента, изваждайте ба- териите от него. При продължително съхраняване в нея батериите в измервател- ния инструмент могат да кородират и да се саморазредят.

Пускане в експлоатация u Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи. u Не излагайте измервателния уред на екстремни температури или резки тем- пературни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни колебания оставяйте измервателния уред да се адап- тира и преди продължаване на работата винаги извършвайте проверка на точ- ността (вж. „Проверка за точност на измервателния уред“, Страница265). При екстремни температури или големи температурни разлики точността на из- мервателния уред може да се влоши. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)264 | Български u Избягвайте силни удари или изпускане на измервателния уред. След ударни въздействия върху измервателния уред трябва да извършвате проверка на точ- ността му, преди да продължите да го използвате (вж. „Проверка за точност на измервателния уред“, Страница265). u Когато пренасяте уреда, предварително го изключвайте. При изключване мо- дулът за колебателни движения се застопорява, тъй като при силни вибрации мо- же да бъде повреден. Включване и изключване За включване на измервателния уред преместете пусковия прекъсвач (2) в пози- ция "ON". Веднага след включване измервателният уред излъчва лазерни лъчи през отворите(1). u Не насочвайте лазерния лъч към хора или животни; не гледайте срещу ла- зерния лъч, също и от голямо разстояние. За изключване на измервателния инструмент преместете пусковия прекъсвач (2) в позиция "OFF". При изключване модулът за колебателните движения се блокира. u Не оставяйте уреда включен без надзор; след като приключите работа, го изключвайте. Други лица могат да бъдат заслепени от лазерния лъч. При преминаване на максимално допустимата температура от 45°C уредът се изк- лючва за предпазване на лазерния диод. След охлаждане измервателният уред е от- ново готов за работа и може да бъде включен. Автоматично изключване След 60min работа измервателният уред се изключва автоматично. Автоматичното изключване се нулира на60min, ако включеният измервателен инс- трумент се намира извън зоната на самонивелиране (лазерните точки мигат посто-

Автоматично нивелиране Поставете измервателния уред върху водоравна, здрава подложка или го закрепете върху статива(11). За използването на долната лазерна точка завъртете измервателния инструмент върху магнитната въртяща се стойка(3) така, че лазерната точка да се вижда на по-

След включването автоматичното нивелиране изравнява неравностите в зоната на самонивелиране от ±4° автоматично. Процесът на нивелиране е приключил, когато лазерните точки светнат трайно и спрат да се движат. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsБългарски | 265 Ако автоматичното нивелиране не е възможно, напр. когато повърхността, на която измервателният инструмент е поставен, се отклонява от хоризонталата с повече от4°, лазерните точки започват да мигат бързо. В такъв случай поставете измервателния уред хоризонтално и изчакайте автоматич- ното му нивелиране. Когато измервателният уред бъде поставен в границите на диа- пазона за автоматично нивелиране от ±4°, лазерните точки започват да светят неп-

При разтърсвания или промяна на положението по време на работа измервателният уред се нивелира отново автоматично. След повторното нивелиране проверете по- зицията на хоризонталните, респ. вертикалните лазерни точки спрямо референтни точки, за да избегнете грешки от изместване на измервателния уред. Проверка за точност на измервателния уред Фактори, влияещи на точността Най‑голямо влияние върху точността има околната температура. Специално темпе- ратурната разлика от пода нагоре може да предизвика отклонения на лазерния лъч. Тъй като температурните разлики са най‑силни в близост до пода, при разстояния над 20 m трябва задължително да монтирате измервателния уред на статив. Освен това при възможност винаги поставяйте измервателния уред в средата на работната

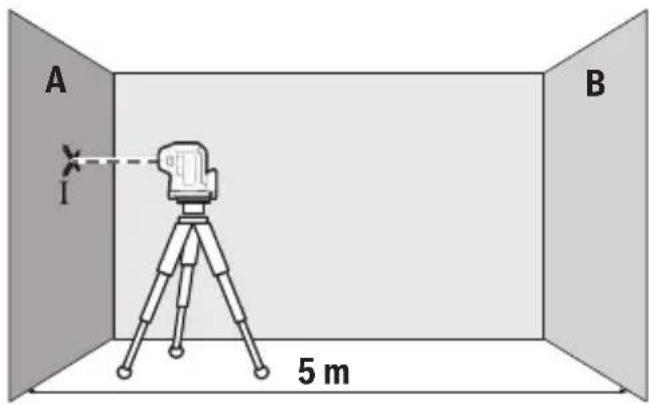

Наред с външните фактори, причина за отклонения могат да бъдат също и фактори, свързани с уреда (напр. падане или силни вибрации/удари). Затова винаги преди започване на работа проверявайте точността на нивелиране. Ако при някоя от проверките измервателният уред надхвърли максимално допусти- мото отклонение, той трябва да бъде ремонтиран в оторизиран сервиз за електро- инструменти на Bosch. Проверка на точността на водоравното нивелиране За проверката трябва да имате свободна зона за измерване с твърда основа с дъл- жина 5m между две стени А иB. – Монтирайте измервателния уред близо до стенатаА на статив или го поставете върху твърда равна повърхност. Включете измервателния уред. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)266 | Български

5 m – Насочете към близката стена А хоризонталния лъч, който е успореден на надлъж- ната ос на измервателния уред. Оставете измервателния уред да се нивелира. Маркирайте центъра на лазерната точка на стената (точкаI). 180°

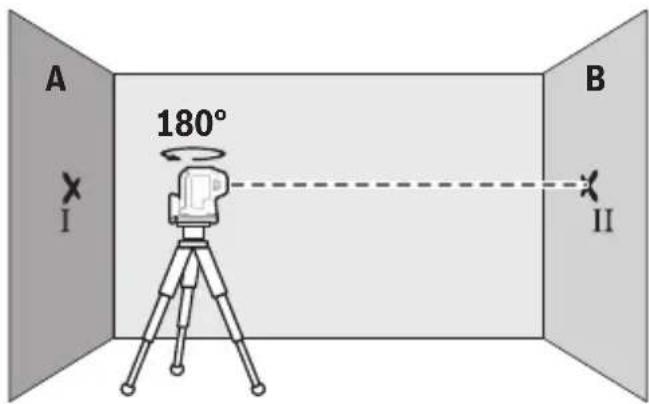

– Завъртете измервателния уред на 180°, изчакайте го да се нивелира и маркирай- те центъра на петното на лазерния лъч на срещуположната стенаB (точкаII). – Поставете измервателния уред – без да го въртите – близо до стената B, включе- те го и го оставете да се нивелира. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsБългарски | 267

– Подравнете лазерния лъч по височина така (с помощта на статива или чрез под- лагане), че центърът на петното му върху стенатаB да съвпада точно с направена- та преди това маркирана точкаII.

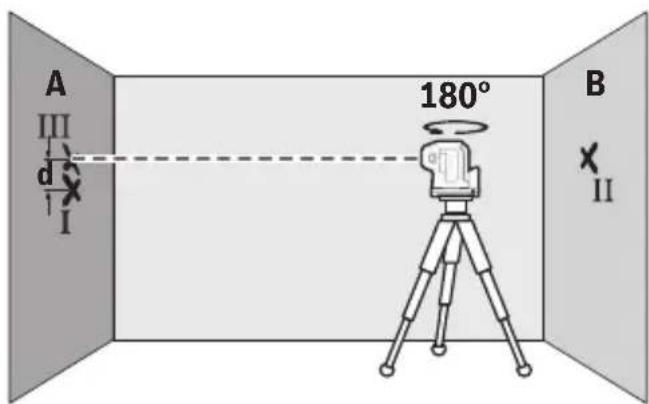

180° – Завъртете измервателния уред на 180°, без да променяте височината. Изчакайте го да се нивелира и маркирайте центъра на лазерния лъч на стената А (точка III). При това се постарайте точкаIII да е по възможност вертикално над, респ. под точкаI. – Разликата d между двете маркирани точки I и III на стената А дава действителното отклонение по височина на измервателния уред по дължина на надлъжната ос. На разстояние от 2×5m=10m максимално допустимото отклонение е: 10m×±0,35mm/m=±3,5mm. Следователно разликата d между точкитеⅠ и Ⅲ трябва да е най-много 3,5mm. GPL5G: Повторете процедурата по измерване за двата странични лазерни лъча, които преминават по дължината на напречната ос на измервателния уред. За целта преди началото на измерването завъртете измервателния уред на 90° по или обрат- но на часовника. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)268 | Български Проверка на точността на отвеса За проверката се нуждаете от свободна зона за измерване върху твърда основа с разстояние между пода и тавана прибл. 2,5m. – Поставете измервателния уред на земята. Включете измервателния уред и го за- въртете върху магнитната въртяща се стойка(3) така, че долната лазерна точка да се вижда на пода. Изчакайте автоматичното нивелиране на измервателния уред. 2,5 m – Маркирайте центъра на горната лазерна точка на тавана (точкаI). Маркирайте съ- що така на пода центъра на долната лазерна точка (точкаII).

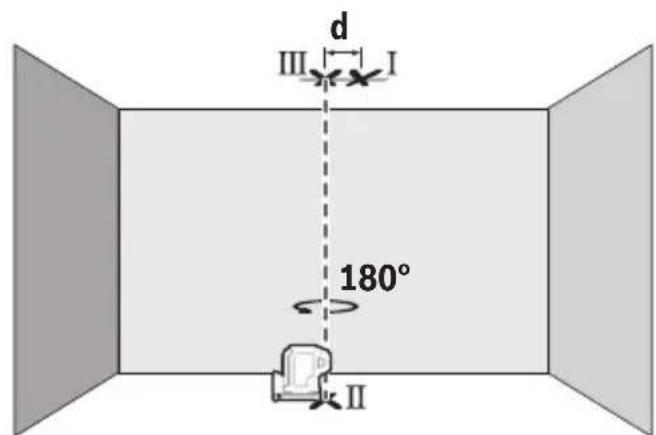

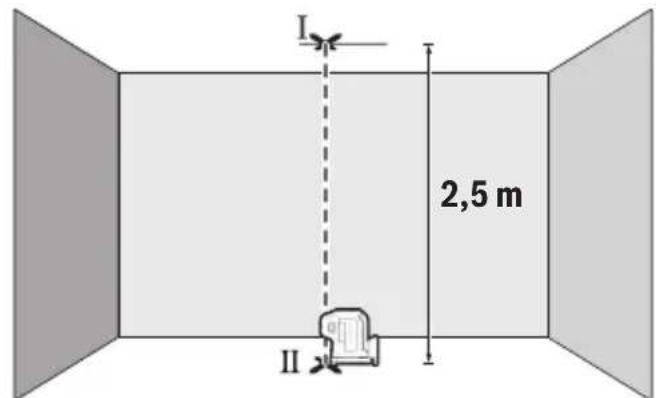

180° – Завъртете измервателния уред на 180°. Позиционирайте го така, че центърът на долната лазерна точка да е точно върху маркираната точкаII. Изчакайте автома- тичното нивелиране на измервателния уред. Маркирайте центъра на горната ла- зерна точка (точкаIII). – Разликата d между двете маркирани точкиI иIII на тавана дава действителното от- клонение по височина на измервателния уред. 1 609 92A 7S8 | (17.05.2022) Bosch Power ToolsБългарски | 269 Максимално допустимото отклонение можете да изчислите по следния начин: двойното разстояние между пода и тавана×0,35mm/m. Пример: При разстояние между пода и тавана от 2,5m максималното отклонение може да бъде 2×2,5m×±0,35mm/m=±1,75mm. Следователно точкитеⅠ иⅢ може да са на раз- стояние една от друга най-много 1,75mm. Указания за работа u Когато маркирате, отбелязвайте винаги само центъра на лазерното петно. Големината на лазерното петно се променя с разстоянието. Работа със статив (принадлежност) Използването на статив осигурява стабилно, регулируемо по височина монтиране на измервателния уред. Поставете измервателния уред с 1/4" поставката за статив (4) върху присъединителния винт на статива (11) или на обикновен триножник за фотоапарат. Затегнете измервателния уред с винта на статива. Преди да включите измервателния уред, насочете статива грубо. Закрепете с магнитната въртяща се стойка (вж.фиг.A−B) С интегрираната магнитна въртяща се стойка(3) можете да закрепите измервател- ния уред към намагнетизирани материали. u Пазете пръстите си от задната страна на магнитната въртяща се стойка при закрепване на последната към повърхности. Чрез силната притегляща сила на магнитите(7) пръстите Ви могат да се захванат. Преди да включите измервателния уред, подравнете магнитната въртяща се стойка(3) грубо. Завъртете измервателния уред върху магнитната въртяща се стойка(3), за да се ви- ди долната лазерна точка или за да се пренесат височини с водоравната лазерна точка. Оставете измервателния уред отново да се фиксира върху въртящата се стой- ка, ако сте го изключили и го транспортирате (вж. фиг.B). Очила за наблюдаване на лазерния лъч (принадлежност) Очилата за наблюдаване на лазерния лъч филтрират околната светлина. Така лазер- ният лъч става по-лесно различим. u Не използвайте лазерните очила (принадлежност) като защитни очила. Ла- зерните очила служат за по-добро разпознаване на лазерния лъч; те не предпаз- ват от лазерно лъчение. Bosch Power Tools 1 609 92A 7S8 | (17.05.2022)270 | Български u Не използвайте лазерните очила (принадлежност) като слънчеви очила или при шофиране. Лазерните очила не предлагат пълна UV защита и намаляват въз- приемането на цветовете. Работн ипримери (вижте фиг. C–E) Примери за приложението на измервателния уред можете да видите на страницата с фигурите. Поддържане и сервиз Поддържане и почистване Поддържайте измервателния уред винаги чист. Не потопявайте измервателния уред във вода или други течности. Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте по- чистващи препарати или разтворители. Почиствайте редовно специално повърхностите на изхода на лазерния лъч и внима- вайте да не остават власинки. Съхранявайте и пренасяйте измервателния уред само във включената в окомплек- товката предпазна чанта (12). При необходимост от ремонт предоставяйте измервателния уред в чантата (12). Клиентска служба и консултация относно употребата Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и инфор- мация за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-циф- рения каталожен номер, изписан на табелката на уреда.

Измервателният уред, допълнителните приспособления и опаковките трябва да бъ- дат подложени на екологична преработка за усвояване на съдържащите се в тях су-

Не изхвърляйте измервателните уреди и батериите при битовите отпадъ-

Само за страни от ЕС: Съгласно европейска директива 2012/19/EС за старите електрически и електронни уреди и нейното транспортиране в националното право измервателните уреди, кои- то не могат да се ползват повече, а съгласно европейска директива 2006/66/EО повредени или изхабени обикновени или акумулаторни батерии, трябва да се съби- рат и предават за оползотворяване на съдържащите се в тях суровини. При неправилно изхвърляне старите електрически и електронни уреди поради въз- можното наличие на опасни вещества могат да окажат вредни влияния върху окол- ната среда и човешкото здраве.
