GPL 5 G Professional - Lasertase BOSCH - Tasuta kasutusjuhend

Toote tüüp	Punktlaseritase
Bränd	Bosch
Mudel	GPL 5 G Professional
Mõõtmed (P × L × K)	115 × 50 × 113 mm
Kaal (EPTA järgi)	0,35 kg
Toide	2 LR6 (AA) patareid 1,5 V
Tööaeg	8 tundi (temperatuuril 20-25 °C)
Ulatus	30 m
Loodimistäpsus	±0,35 mm/m (välja arvatud alumine punkt: ±0,7 mm/m)
Automaatse loodimise ulatus	±4°
Loodimise kestus	< 4 s
Laserklass	2
Laseritüüp	500-540 nm, < 1 mW
Töötemperatuurid	-10 °C kuni +45 °C
Hoiutemperatuurid	-20 °C kuni +70 °C
Kaitsetase	IP 65
Peamised funktsioonid	Horisontaalsete, vertikaalsete ja loodi laserpunktide projektsioon; automaatne loodimine; automaatne väljalülitumine 60 minuti pärast
Hooldus ja puhastamine	Puhastada pehme ja niiske lapiga, ilma pesu- või lahustiteta; hoiustada kaitseümbrises
Ohutus	Ärge vaadake laserkiire sisse; ärge suunake inimeste ega loomade poole; kasutage lasernägemisprille ainult nähtavuse parandamiseks
Varuosad ja parandatavus	Remont volitatud Bosch spetsialisti poolt; varuosad saadaval veebilehel www.bosch-pt.com
Kaasasolevad tarvikud	Magnetiline pöördalus, kaitseümbris, laseri hoiatussilt

Korduma kippuvad küsimused - GPL 5 G Professional BOSCH

Mis on Bosch GPL 5 G Professional patareide tööiga?

Tööiga on umbes 8 tundi uute leelispüssiga patareidega temperatuuril 20-25 °C.

Kuidas kontrollida horisontaalse loodimise täpsust?

Asetage seade 5 m kaugusele seinast, märkige laserpunkt, pöörake seda 180°, märkige uuesti. Korrake toimingut 10 m kaugusel. Erinevus ei tohi ületada ±3,5 mm.

Mida teha, kui laserpunktid vilguvad kiiresti?

See näitab, et seade on väljaspool automaatse loodimise ulatust (rohkem kui ±4° kallet). Asetage see horisontaalsemale pinnale või reguleerige statiivi.

Kuidas kinnitada seade metallpinnale?

Kasutage sisseehitatud magnetilist pöördalust (3). Olge ettevaatlik, et kinnitamisel oma sõrmi magnetite tugeva külgetõmbe tõttu mitte vigastada.

Kas seadet saab kasutada õues?

Jah, seadet saab kasutada õues, kuid tugeva päikesevalguse korral võib ulatus väheneda. Kere on IP 65 (kaitstud tolmu ja veejugade eest).

Kuidas puhastada seadet?

Puhastage seda pehme ja niiske lapiga. Ärge kasutage pesu- ega lahusteid. Puhastage regulaarselt laserkiire väljumisava ümbrust.

Millised tarvikud on sellele lasernivelleerimisseadmele saadaval?

Tarvikud hõlmavad statiivi, lasernägemisprille, kaitseümbrist ja magnetilist pöördalust. Mõned on müügil eraldi.

Mida teha, kui seade ei lülitu sisse?

Kontrollige patareisid: sisestage kaks uut LR6 (AA) patareid polaarsust jälgides. Kui probleem püsib, võtke ühendust Bosch'i klienditeenindusega.

Kuidas kasutada allapoole suunatud laserpunkti?

Pöörake seade külili magnetilisel pöördalusel (3) nii, et alumine laserpunkt oleks põrandal nähtav.

Kust leida seadme seerianumber?

Seerianumber (9) asub seadme andmesildil. See on vajalik varuosade või remondi taotlemiseks.

KASUTUSJUHEND GPL 5 G Professional BOSCH

Mõõteseadmega ohutu ja täpse töö tagamiseks lugege kõik juhised hoolikalt läbi ja järgige neid. Kui mõõteseadme kasutamisel eiratakse käesolevaid juhiseid, siis võivad mõõteseadmesse sisseehitatud kaitseseadised kahjustada saada. Ärge katke kinni mõõteseadmel olevaid hoiatusmärgiseid.

HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES JA MÕÕTESEADME EDASIANDMISEL PANKE KAASA KA JUHISED.

▶ Ettevaatust – käesolevas juhendis nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamisel või muul viisil toimides võib laserkirgus muutuda ohtlikuks. Mõõteseade tarnitakse koos laseri hoiatussildiga (tähistatud mõõteriista kujutisel jooniste leheküljel). ▶ Kui laseri hoiatussildi tekst ei ole teie riigis kõneldavas keeles, kleepige see enne tööriista esmakordset kasutuselevõttu üle kaasasoleva, teie riigikeeles oleva kleebisega.

Ärge juhtige laserkiirt inimeste ega loomade suunas ja ärge viige ka ise pilku otsese või peegelduva laserkire suunas. Vastasel korral võite inimesi pimestada, põhjustada õnnetusi või kahjustada silmi.

Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia. ▶ Ärge tehke laserseadmes mingeid muudatusi. ▶ Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nähtavaks, kuid ei kaitse laserikiirguse eest.

▶ Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) päikeseprillidena autot juhtides. Laserikiire nähtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet. Laske mõõteseadet parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö. ▶ Ärge laske lastel kasutada lasermõõteseadet ilma järelevalveta. Lapsed võivad teisi inimesi või ennast kogemata pimestada. ▶ Ärge töötage mõõteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida.

Hoidke magnet eemal implantaatidest ja muudest meditsiinilistest seadmetest, nagu nt südamestimulaator või insuliinipump. Magnet tekitab välja, mis võib implantaatide ja meditsiiniliste seadmete talitlust mõjutada.

▶ Hoidke mõõteriist eemal magnetilistest andmekandjatest ja magnetiliselt tundlikest seadmetest. Magnetite toime võib andmed pöördumatult hävitada.

Toote kirjeldus ja kasutusjuhend

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Mõõtetööriist on mõeldud horisontaalse joonduse ja loodimispunktide väljaselgitamiseks ja kontrollimiseks.

Mõõteriist sobib kasutamiseks sise- ja välistingimustes.

Kujutatud komponendid

Kujutatud komponentide numeratsiooni aluseks on jooniseleheküljel toodud numbrid.

(1) Laserikiirguse väljumisava (2) Sisse-/väljalüliti (3) Magnetiline pöördhoidik (4) Statiivi kinnituskoht, 1/4 tolli (5) Patareipesa kaane fiksaator (6) Patareipesa kaas

(7) Magnet (8) Laseri hoiatussilt (9) Seerianumber

(10) Laserikiire nähtavust parandavad prillid (11) Statiiv (12) Kaitsekott

a) Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Punktler GPL 3 G
Punktler GPL 5 G
Tootenumber GPL 3 G	3601 K66 N..
Tootenumber GPL 5 G	3601 K66 P..
TööpiirkondA)	30 m
Nivelleerimistäpsus (välja arvatud allapoole suunatud laserpunktiga)B)C)	±0,35 mm/m
Nivelleerimistäpsus (allapoole suunatud laserpunktiga)B)C)	±0,7 mm/m
Isenivelleerumisvahemik ±4°
Nivelleerumisaeg < 4 s
Töötemperatuur -10 °C ... +45 °C
Hoiutemperatuur -20 °C ... +70 °C
Kontrollkörgust ületav max töökörgus 2000 m
Max suhteline öhuniiskus 90 %
Määrdumisaste vastavalt standardile IEC 61010-1 2	D)
Laseri klass 2
Laseri:tüpp 500-540 nm, < 1 mW
C6	1
Hajumine 0,8 mrad (täispöäre)
Statiivi kinnituskoht 1/4"
Patareid 2 × 1,5 V LR6 (AA)

Bosch Power Tools 1609 92A 7S8| (17.05.2022)

320|Eesti

Punktlaser GPL 3 G

Punktlaser GPL 5 G

Tööaeg ^B) 8 h

Kaal EPTA-Procedure 01:2014 järgi 0,35 kg

Mõõtmed (pikkus × laius × kõrgus) 115 × 50 × 113 mm

Kaitseaste IP 65

A) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad tööpiirkonda vähendada. B) temperatuuril 20-25°C C) Näidatud väärtused eeldavad normaalseid kuni soodsaid keskkonnatingimusi (nt vibratsiooni, udu, suitsu, otsese päikesekiirguse puudumine). Suurte temperatuurikõikumiste järel võib tekkida täpsushälbeid. D) Esineb ainult mittejuhtiv määrdumine, mis võib aga ajutiselt kondensatsiooni tõttu juhtivaks muutuda. Teie mõõteseadme ühetahenduslikuks identimiseks kasutatakse tüübisildil olevat seerianumbrit (9).

Paigaldamine

Patareide paigaldamine/vahetamine

Mõõteriistas on soovitatav kasutada leelis-mangaan-patareisid.

Vajaduse korral keerake magnetiline pöördhoidik (3) küljele, et patareipesa kaas (6) oleks vaba.

Patareipesa kaane (6) avamiseks lükake fiksaator (5) üles ja võtke patareipesa kaas ära. Pange patareid sisse.

Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat õiget polaarsust.

Pange patareipesa kaas (6) uuesti peale ja vajutage märgistatud kohas fiksaatori (5) kohal kinni.

Kui patareid hakkavad tühjaks saama, siis laseripunktide heledus aeglaselt väheneb. Kui patareid on peaaegu tühjad, vilguvad laseripunktid 5 korda minutis.

Kui patareid on tühjad, siis vilguvad laseripunktid veel ühe korra ning seejärel lülitub mõõteseade välja.

Vahetage alati kõik patareid korraga. Kasutage ainult ühe tootja ja ühesuguse mahtuvusega patareisid.

▶ Kui te mõõteseadet pikemat aega ei kasuta, võtke patareid välja. Patareid võivad pikemal mõõteseadmes hoidmisel korrodeeruda ja iseeneslikult tühjeneda.

Töö

Seadme kasutuselevõtt

▷ Kaitske mõõteriista niiskuse ja otsese päikesekiirguse eest. ▷ Ärge jätke mõõteriista äärmuslike temperatuuride ja temperatuurikõikumiste kätte. Ärge jätke seda nt pikemaks ajaks autosse. Laske suuremate temperatuurikõikumiste korral mõõteriista temperatuuril kõigepealt ühtlustuda ja tehke enne töö jätkamist alati täpsuskontroll (vaadake "Mõõteseadme täpsusekontrolli", Lehekülg 322). Äärmuslike temperatuuride või temperatuurikõikumiste korral võib mõõteriista täpsus väheneda. Vältige tugevaid lööke või mõõteseadme kukkumist. Mõõteseadme tugevate väliste mõjutuste järel peate alati enne edasitöötamist viima läbi täpsuskontrolli (vaadake "Mõõteseadme täpsusekontrolli", Lehekülg 322). Transpordi ajaks lülitage mõõteseade välja. Väljalülitamisel lukustatakse pendlisõlm, mida järsud liigutused võiksid kahjustada.

Sisse-/väljalülitamine

Mõõteseadme sisselülitamiseks lükake sisse-/väljalüliti (2) asendisse ON. Mõõteseade saadab kohe pärast sisselülitamist väljumisavadest (1) välja laserikiired.

Ärge suunake laserkiirt inimestele ja loomadele ning ärge vaadake ise laserkiirt ka suure vahemaa tagant. Mõõteriista väljalülitamiseks lükake sisse-/väljalüliti (2) asendisse OFF. Väljalülitamisel pendlisõlm lukustatakse. Ärge jätke sisselülitatud mõõteseadet järelevalveta ja lülitage mõõteseade pärast kasutamist välja. Laserkiir võib teisi inimesi pimestada.

Maksimaalse lubatud töötemperatuuri 45°C ületamisel lülitub seade laserdioodi kaitsmiseks välja. Pärast jahtumist on mõõteseade jälle töövalmis ja seda võib uuesti sisse lülitada.

Automaatne väljalülitumine

Mõõteriist lülitub pärast 60 min tööaega automaatselt välja.

Automaatne väljalülitumine lähtestatakse 60 minutile, kui sisselülitatud mõõteseade on isenivelleerumisvahemikust väljas (laseripunktid vilguvad pidevalt).

Nivelleerimisautomaatika

Asetage mõõteriist horisontaalsele kindlale aluspinnale või kinnitage statiivile (11).

Alumise laseripunkti kasutamiseks keerake mõõteseade magnetilisel pöördhoidikul (3) nii, et laseripunkt oleks põrandal näha.

Pärast sisselülitamist korrigeerib nivelleerimisautomaatika automaatselt kõrvalekalded isenivelleerumisvahemikus ± 4° . Nivelleerimine on lõppenud, kui laseripunktid pidevalt põlevad ega liigu enam.

Kui automaatne nivelleerumine ei ole võimalik, nt kui mõõteseadme tugipinna kalle erineb horisontaalpinnast rohkem kui 4° , vilguvad laseripunktid pidevalt kiires taktis.

Sellisel juhul seadke mõõteseade horisontaalseks ja oodake ära automaatne nivelleerumine. Kui mõõteseade on isenivelleerumisvahemikus ±4°, põlevad laseripunktid pidevalt.

Raputuste või asendimuutuste korral töö ajal nivelleerub mõõteseade automaatselt uuesti. Kontrollige uue nivelleerumise järel horisontaalsete või vertikaalsete laseripunktide asukohta võrdluspunktide suhtes, et vältida mõõteseadme nihkumisest tingitud vigu.

Mõõteseadme täpsusekontroll

Täpsust mõjutavad tegurid

Suurimat mõju avaldab ümbritseva keskkonna temperatuur. Eriti just maapinnalt ülespoole suunatud temperatuurierinevused võivad laserkiire kõrvale kallutada.

Väliste mõjude kõrval võivad hälbeid tekitada ka seadmepõhised mõjud (nt kukkumised või tugevad löögid). Seepärast kontrollige nivelleerimistäpsust iga kord enne töö algust. Kui mõõteriist peaks kontrollimisel ületama maksimaalset hälvet, laske seda remontida mõnes Bosch-klienditeeninduses.

Horisontaalse nivelleerumistäpsuse kontrollimine

Kontrollimiseks vajate vaba mõõtelõiku 5 m kindlal aluspinnal kahe seina, A ja B vahel.

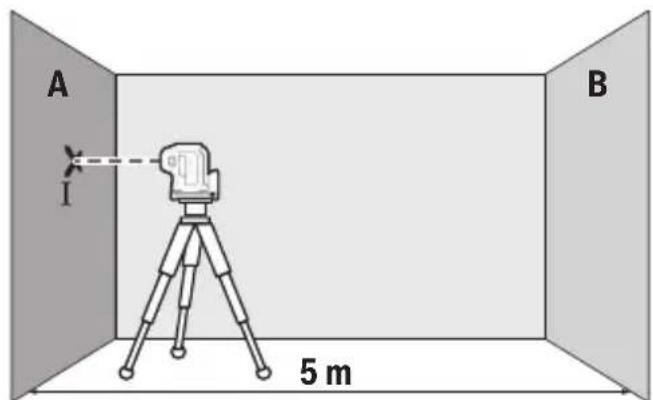

• Paigaldage mõõteseade seina A lähedale statiivile või asetage kõvale, tasasele aluspinnale. Lülitage mõõteseade sisse.

• Suunake horisontaalne, mõõteseadme pikiteljega paralleelne laserjoon lähemale seinale A. Märkige laserpunkti kese seinale (punkt I).

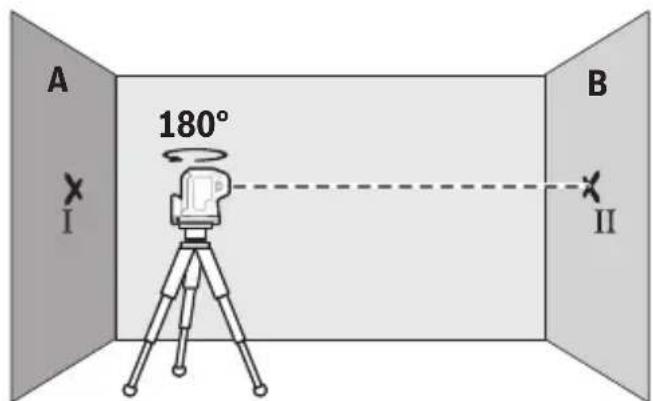

• Pöörake mõõteseadet 180°, laske nivelleeruda ja märkige laserkiire punkti kese vastasseinale B (punkt II).

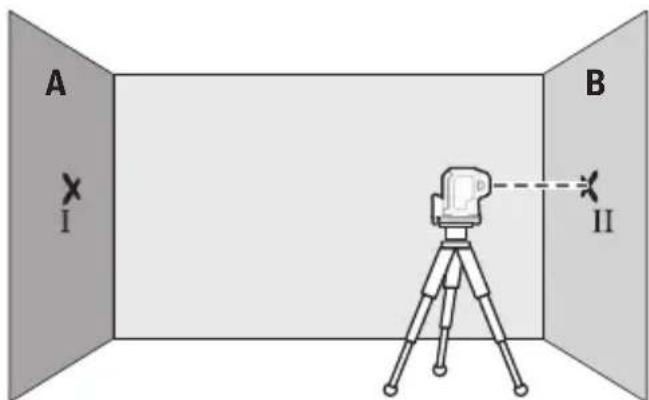

• Paigaldage mõõteseade - ilma seda pööramata - seina B lähedale, lülitage sisse ja laske nivelleeruda.

• Joondage mõõteseade (statiivi abil või vajadusel alusplaate kasutades) kõrguse suunas nii, et laserkiire punkti kese oleks täpselt eelnevalt märgitud punktis II seinal B.

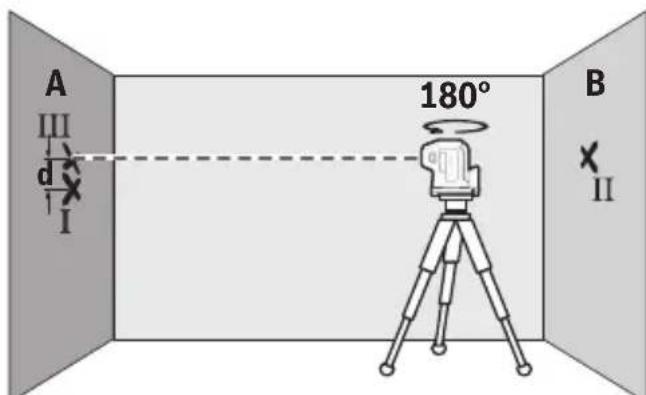

• Pöörake mõõteseadet ilma kõrgust muutmata 180°. Laske tal nivelleeruda ja märkige laserkiire punkti kese seinale A (punkt III). Jälgige, et punkt III oleks võimalikult vertikaalselt punkti I kohal.
• Märgistatud punktide I ja III vahekaugus d seinal A näitab mõõteseadme tegelikku kõrgusehälvet pikitelje suunas.

Mõõtelõigul 2 × 5 m = 10 m on maksimaalne lubatud hälve:

10m× ± 0,35mm / m = ± 3,5mm . Erinevus d punktide I ja III vahel tohib olla järelikult kõige rohkem 3,5 mm.

GPL 5 G: korrake mõõtmistoimingut mõlema külgmise laserikiirega, mis kulgevad piki mõõteseadme risttelge. Selleks keerake mõõteseadet enne mõõtmistoimingu alustamist 90° päripäeva või vastupäeva.

Looditäpsuse kontrollimine

Kontrollimiseks vajate vaba mõõtelõiku põranda ja lae vahel kindlal aluspinnal pikkusega u 2,5 m.

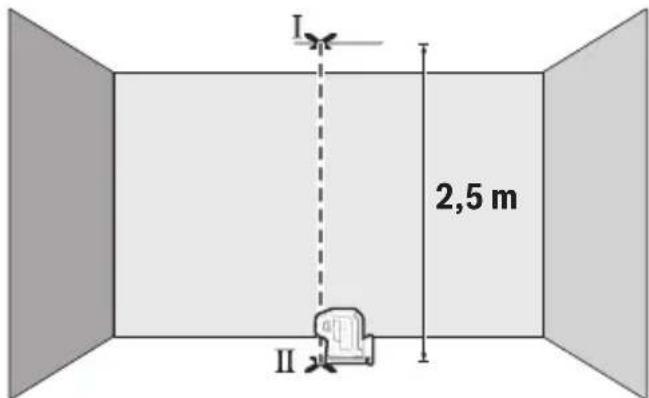

• Asetage mõõteseade maha. Lülitage mõõteseade sisse ja keerake see magnetilisel pöördhoidikul (3) nii, et alumine laseripunkt oleks põrandal näha. Laske mõõteseadmel nivelleeruda.

• Märgistage laes ülemise laserpunkti kese (punkt I). Märgistage lisaks põrandal alumise laserpunkti kese (punkt II).

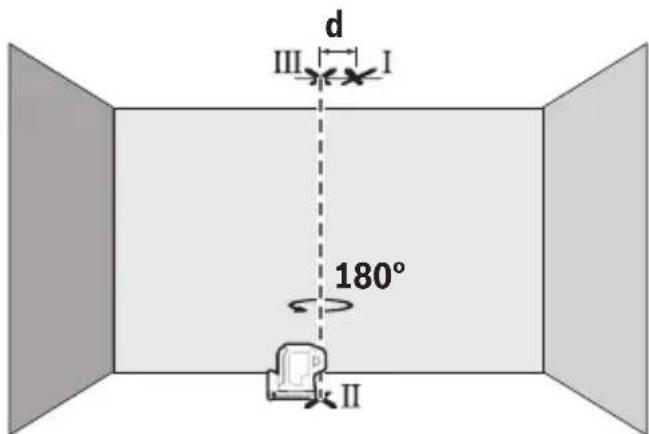

• Pöörake mõõteseadet 180° . Seadke see nii, et alumise laserpunkti kese on juba märgitud punkti II kohal. Laske mõõteseadmel nivelleeruda. Märgistage ülemise laserpunkti kese (punkt III).
• Märgitud punktide I ja III vahekaugus d laes on mõõteseadme tegelik hälve vertikaalsuunast.

Arvutage maksimaalne lubatud hälve järgmiselt:

kahekordne vahekaugus põranda ja lae vahel × 0,35mm / m

Näide: kauguse korral põranda ja lae vahel 2,5 m tohib maksimaalne hälve olla

2 × 2,5 m × ± 0,35 mm / m = ± 1,75 mm . Punktid I ja III tohivad olla järelikult teineteisest kõige rohkem 1,75 mm kaugusel.

Töösuunised

Kasutage märgistamiseks alati üksnes laserpunkti. Laserpunkti suurus muutub kauguse muutudes.

Töötamine statiiviga (lisavarustus)

Statiiv pakub stabiilset, reguleeritava kõrgusega mõõtmisalust. Asetage mõõteseade statiivi kinnituskohaga 1/4" (4) statiivi (11) või standardse fotostatiivi keermele.

Enne mõõteseadme sisselülitamist joondage statiiv esialgselt.

Kinnitamine magnetilise pöördhoidikuga (vt jooniseid A-B)

Integreeritud magnetiline pöördhoidik (3) võimaldab mõõteseadme kinnitada magneetuvatele materjalidele.

Pöördhoidiku kinnitamisel pindadele hoidke sõrmed magnetilise pöördhoidiku tagaküljest eemal. Sõrmed võivad magnetite (7) tõmbejõu tõttu vahele kinni jääda.

Enne mõõteseadme sisselülitamist rihtige magnetiline pöördhoidik (3) ligikaudu õigesse suunda.

Keerake mõõteseadet magnetilisel pöördhoidikul (3), et alumist laserpunkti nähtavaks teha või horisontaalse laserpunktiga kõrgusi üle kanda. Enne mõõteseadme väljalülitamist või transportimist fikseerige see pöördhoidikul uuesti (vt joonist B).

Laseri prillid (lisavarustus)

Laseri prillid filtreerivad keskkonnavalgustust. Laseri valgus tundub seetõttu silmale heledam.

Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nähtavaks, kuid ei kaitse laserikiirguse eest. Ärge kasutage laserikiire nähtavust parandavaid prille (lisavarustus) päikeseprillidena autot juhtides. Laserikiire nähtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet.

Kasutusnäited (vt jooniseid C-E)

Näiteid mõõteseadme kasutusvõimalustest leiate jooniste leheküljelt.

Hooldus ja korrashoid

Eemaldage määrdumised niiske, pehme riidelapiga puhkides. Ärge kasutage puhastusvahendeid ega lahusteid.

Puhastage regulaarselt eriti laseri väljumisava juures olevaid pindu ja jälgige, et sinna ei jääks puhastuslapist niidiotsakesi.

Hoidke ja transportige mõõteriista ainult kaitseketis (12).

Remonti saatke mõõteriist kaitseketis (12).

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Mõõteseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.

Ärge visake mõõteseadmeid ega patareisid olmejäätmete hulka!

Üksnes ELi liikmesriikidele:

Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi õigusaktides tuleb kasutusressursi ammendanud mõõteseadmed ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.
