NAVODILA ZA UPORABO GPL 5 G Professional BOSCH

Relativni VLhkost vzduchu max. 90%

Maksimalno dozvoljeno odstupanje izračunjte na sledeci način:

duplo rastojanje izmedu poda i plafona × 0,35mm / m

Preberite in upostevajte vsa navodila, da zagotovite varno in zanesljivo uporabo merilne naprave. Ce merilne naprave ne uporabljate v skladu s prilozenimi navodili, lahko pride do poškodb zašcitne opreme, vgrajene v merilni napravi. Opozorilnih nalepk na merilni napravi nikoli ne zakrivajte. TA

NAVODILA VARNO SHRANITE IN JIH PRILOZITE MERILNI NAPRAVI V PRIMERU PREDAJE.

Pozor! Ce ne uporabljate tu navedenih naprav za upravljanje in nastavljanje oz. ce uporabljate drugacne postopke, lahko to povzroci nevarno izpostavljenost sevanju.
Merilni napravi je priložena opozorilna nalepka za laser (označena na strani shematskim prikazom merilne naprave).
Ce besedilo na varnostni nalepki za laser ni v vašem jeziku, ga pred prvim zagonom prelepite s prilozeno nalepkov ustreznem jeziku.

Laserskega zarka ne usmerjaje v osebe ali zivali in tudi sami n glejte neposredno v laserski zarek ali njegov odsev. S tem lahkozaslepite ljudi in povzrocite nasreco ali poskodbe oci.

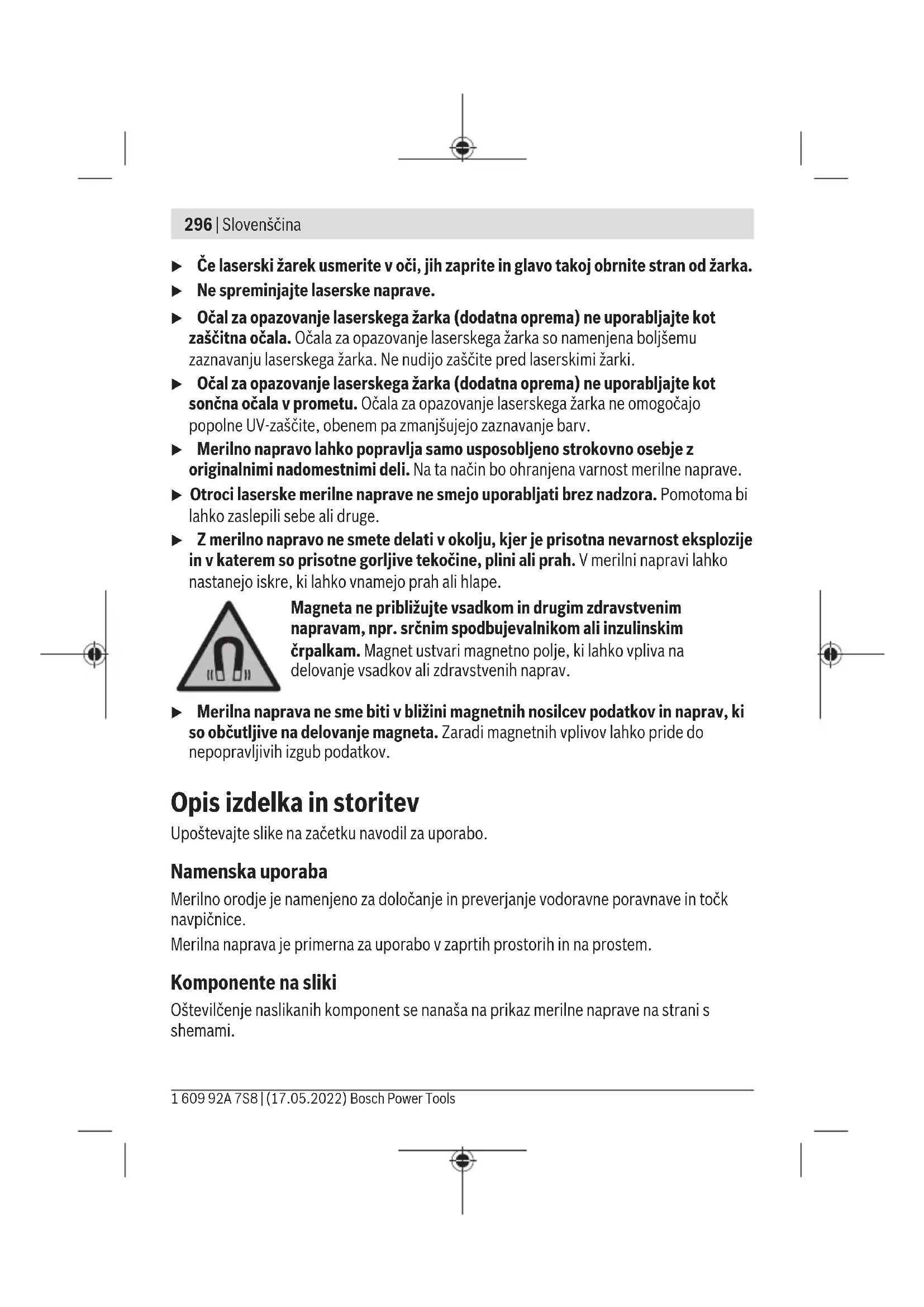

Ce laserski zarek usmerite v oci, jih zaprite in glavo takoj obrnite stran od zarka.
Ne spreminjaite laserske naprave.
Ocal za opazovanje laserskega zarka (dodatna oprema) ne uporabljate kot zašcitna očala. Ocalza opazovanje laserskega zarka so namenjena boljsemu zaznavanju laserskega zarka. Ne nudijo zašcite pred laserskimi zarki.
Ocal za opazovanje laserskega zarka (dodatna oprema) ne uporablajte kot soncna ocala v prometu. Ocala za opazovanje laserskega zarka ne omogocajo popolne UV-zascite, oben pa zmanjsujujo zaznavanje barv.
Merilno napravo lahko popravlja samo usposobljeno strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilne naprave.
Otroci laserske merilne naprave ne smejo uporabljati brez nadzora. Pomotoma bi lahkozaslepili sebe ali druge.
Z merilno napravo ne smete delati v okolju, kjer je prisotna nevarnost eksplozije in v katerem so prisotre gorgljive tekocine, plini ali prah. V merilni napravi lahko nastanejo iskre, ki lahko vnamejo prah ali hlape.

Magneta ne priblizuje vsadkom in drugim zdravstvenim napravam, npr. srcnim spodbujevalnikom ali inzulinskim crpalkam. Magnet ustvari magnetno polje, ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.

Merilna naprava ne sme biti v blizini magnetnih nosilcev podatkov in naprav, ki so obcutiljive na delovanje magneta. Zaradi magnetnih vplivov lahko pride do nepopravljivih izgub podatkov.

Opis izdelka in storitev

Upostevajte slike na zaćetku navodil za uporabo.

Namenska uporaba

Merilno orodje je namejeno za določanje in preverjanje vodoravne poravnave in točk navpicnice.

Merilna naprava je primerna za uporabo v zaprtih prostorih in na prostem.

K部件 na sliki

Ostevilcenje naslikanih component se nanaša na prikaz merilne napravne strani shemami.

(1) Izstopna odprtina laserskega zarka
(2) Stikalo za vklop/izklop
(3) Magnetno vrtljivo držalo
(4) Navoj za stojalo 1 / 4^n
(5) ZapahPokrova predala za baterije
(6) Pokrov predala za baterije
(7) Magnet
(8) Opozorilna nalepka laserja
(9) Serijska stevilka
(10) Očala za opazovanje laserskega Žarka^a)
(11) Stojaloa
(12) Zašcitna torbica^a)

a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del nasega programa pribora.

Tehnični podatki

Točkovni laser GPL 3 G
Točkovni laser GPL 5 G
Kataloška številka GPL 3 G	3 601 K66 N..
Kataloška številka GPL 5 G	3 601 K66 P..
Delovno območjeA)	30 m
Natančnost niveliranja (razen spodnje laserske točke)B)C)	±0,35 mm/m
Natančnost niveliranja (spodnja laserska točka)B)C)	±0,7 mm/m
Samonivelirno območje ±4°
Čas niveliranja < 4 s
Delovna temperatura -10 °C ... +45 °C
Temperatura skladišćenja -20 °C ... +70 °C
Najv. nadmorska višina uporabe 2000 m
Najv. relativna zračna vlažnost 90 %
Stopnja onesnaženiya v skladu s standardom IEC 61010-1 2	D)
Razred laserja 2

Bosch Power Tools 1609 92A 7S8| (17.05.2022)

298 | Slovenscina

Točkovni laser GPL 3 G

Točkovni laser GPL 5 G

Vrsta laserja 500-540 nm, < 1 mW

C_6 1

Odistopanje 0,8 mrad (polni kot)

Navoj za stojalo 1/4"

Baterije 2× 1,5 LR6 (AA)

Cas delovanja B) 8 h

Teza po 0,35 kg EPTA-Procedure 01:2014

Dimenzije (dolzina × sirina × visina) 115× 50× 113mm

Vrsta zašcite IP 65

A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončega sevanja) zmanjsa.
B) pri 20-25°C
C) Navedene vrednosti veljajo pri normalnih do ugodnih pogojih okolice (npr. brez tresljajev, megle, dima ali reposredne soncne svetlobe). Po mocenejsh temperaturnih nihanjih lahko pride do odklonov natancnosti.
D) Nastaneismo neprevodna umazanija, vendar lahko kljub temu obcasno pride do prevodnosti, ki jo povzroci kondenzat.

Za nedvoumno identifikaciono vase merilne naprave sluzi serijska stevilka (9) na tipski plošcici.

Namecitev

Namestitev/menjava baterij

Za delovanje merilne naprave priporočamo uporabo alkalno-manganovih baterij.

Po potrebi obrnite magnetno vrtljivo držalo (3) na stran, tak do sePokrov predala za baterije (6) odpre.

Za odpiranjePokrova predala za baterije (6) pritisnite na zapahPokrova (5) in smemite.Pokrov predala za baterije.Vstavite bateriji.

Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji.

Znova namestitePokrovpredala za baterije (6) in ga pritisnite na označeni straniČez blokado (5).

S praznjenjem baterij se počasi zmanjsuje tudi svetlost laserskih točk.

Če so baterije skoraj prazne, laserske točke utripajo 5 × na minuto.

Če so baterije prazne, laserske točke še enkrat utripnejo, preden se merilna naprava izklopi.

Bateriji vedno zamenjaje socasno. Uporablajte zgolj baterije istega proizvajalca z enakozmogljivostjo.

Ce merilne naprave dalj casa ne boste uporabljali, iz nje odstranite bateriji. Pri daljsem skladišcenju merilne naprave lahko baterije korodirajo in se samodejno izpraznijo.

Delovanje

Uporaba

Merilno napravo zavarujte pred vlago in neposrednim soncnim sevanjem.
Merilne naprave ne izpostavlajte ekstremnim temperaturam ali temperturnim nihanjem. Merilne naprave na primer ne puscaje dalj casa v avtomobilu. Vprimeru vecjih temperaturnih nihanj pustite, da se merilna naprava ohladi, pred nadaljevanjem dela pa vedno preverite natancnosti (gleje „Preverjanje natancnosti merilne naprave", Stran 300).

Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjsa natancnost delovanja merilne naprave.

Prepreci mecne udarcv merilno naprvo in padce na tla. Po mochni zunanjih vplivih na merilno naprvo morate pred nadaljevanjem dela vedno izvesti preverjanje natancnosti (glejte,Preverjanje natancnosti merilne naprave",Stran 300).
Med transportom izklopite merilno napravo. Ob izklopu se nihajna enota zapahne, saj bi se sicer pri mocnem premikanju lahko poskodovala.

Vklop/izklop

Za vklop merilne naprave stikalo za vklop/izklop (2) potisnite v položaj ON. Merilna naprava takoj po vklopu iz izstopnih odprtin (1) začne oddajati laserske Žarke.
Laserskega zarka ne usmerjaje v osebe ali zivali in ne glejte vanj, tudi ne iz vecje razdalje.
Za izklop merilne naprave stikalo za vklop/izklop (2) potisnite v položaj OFF. Ob izklopuse nihajna enota zapahne.
Vklopljene merilne naprave nikoli ne puscajte brez nadzora. Po uporabi jo izklopite. Laserski zarek lahkozaslepi druge osebe.

300 | Slovenscina

Pri prekoračitvi rajvisje dovoljene delovne temperature 45^ se naprava izklopi, da zašiti lasersko diodo. Po ohladitvi je merilna naprava spet pripravljena za delovanje in jo lahko ponovno vklopite.

Samodejni izklop

Merilna naprava se po 60 min delovanja samodejno izklopi.

Samodejni izklop se ponastavi na 60 min, ce je vklopljena merilna naprava zunaj območja samodejnega niveliranja (laserske točke trajno utripajo).

Samodejno niveliranje

Postavite merilno orodje na vodoravno, trdno podlogo ali ga pritrdite na stojalo (11).

Če Želite uporabiti spodnjo lasersko točko, obrite merilno napravo za magnetno vrtljivo držalo (3) tak, da bo laserska točka vidna na tleh.

Po vklopu samodejno niveliranje samodejno izravna neravnine znotraj območja samodejnega niveliranja do odklona ±4°. Niveliranje je zakljuceno, ko laserske točke trajno svetijo in se ne premikajo vec.

Laserske tocke začnejo trajno hitro utripati, Če samodejno niveliranje ni možno, njr. ker stojna ravnina merilne naprave od vodoravnice odstopa več kot 4^ .

V tem primeru merilno napravo postavite v vodoravni položaj in počakajte na samodejno niveliranje. Ko je merilna naprava znotraj območja samodejnega niveliranja ±4°, laserske točke trajno svetijo.

V primeru udarcev ali spremembe položaja med delovanjem merilna naprava samodejno ponovi niveliranje. Po vnovičem niveliranju preverite položaj vodoravnih oz. navpičnih laserskih točk glede na referencne točke, da bi se tak o izognili napakam zaradi premika merilne naprave.

Preverjanje natančnosti merilne naprave

Vplivi na natančnost

Na natančnost niveliranja najbolj vpliva temperatura okolice. Še posebej temperaturne spremembe, ki potekajo od tal navzgor, lahko povzroćijo odklanjanje laserskega Žarka.

Glede na to, da je slojevitost temperature pri tleh majvecja, je treba merilno napravo pri meritvah razdalj, ki presegajo 20m , vedno namestiti na stojalo. Poleg tega merilno napravo po moznosti postavite na sredino delovne povrsine.

Poleg zunanjih vplivov lahko odstopanja povzroćaje tudi vplivi, ki so odvisni od posamezne naprave (kot so npr. padci ali močnejši udarci). Zato pred vsakim začekkom dela najprej preverite natančnost niveliranja.

Če merilna naprava pri preverjanju prekorači največje odstopanje, jo mora popraviti servisna sluzba Bosch.

Preverjanje vodoravne nivelirne natancnosti

Za preverjanje potrebujete prosto merilno obmocej dolzine 5 m na trdni podlagi med dvema stenama A in B.

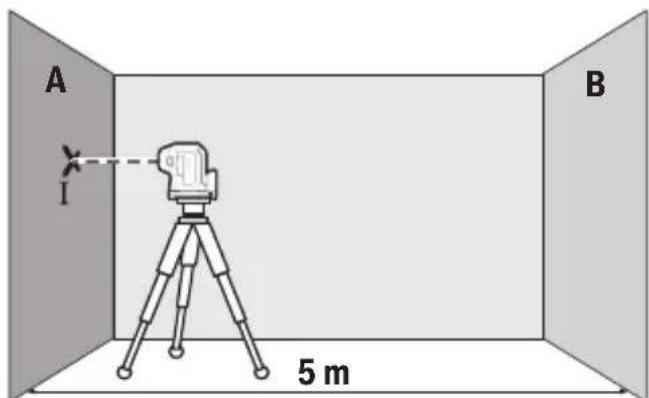

• Merilno napravo namestite blizu stene A na stojalo ali jo postavite na trdno, ravno podlogo. Vkljucite merilno napravo.

• Vodoravni laserskižarek, ki poteka vzporedno z vzdolžno osjo merilne naprave, usmerite v bliznjo steno A in pustite, da se merilna naprava uravna. Oznacite sredino laserske tocke na steni (tocka I).

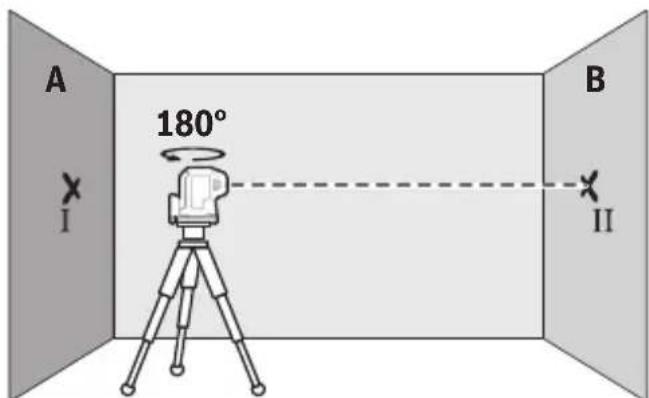

• Merilno napravo obrnite za 180^ , počakajte, da se uravna in oznacite sredino tocke laserskega Žarka na nasprotni steni B (tocka II).

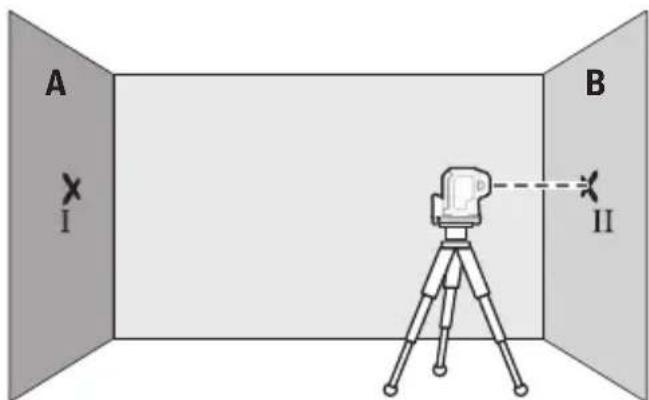

• Merilno napravo brez vrtenja namestite v blizino stene B, jo vklopite in dovolite, da se uravna.

302 | Slovenscina

• Visino merilne naprave (s stojalom ali po potrebi podlaganjem) naravnajte tak, da sredina tocke laserskega zaka sovpada s tocko II, ki ste jo pred tem oznacili na steni B.

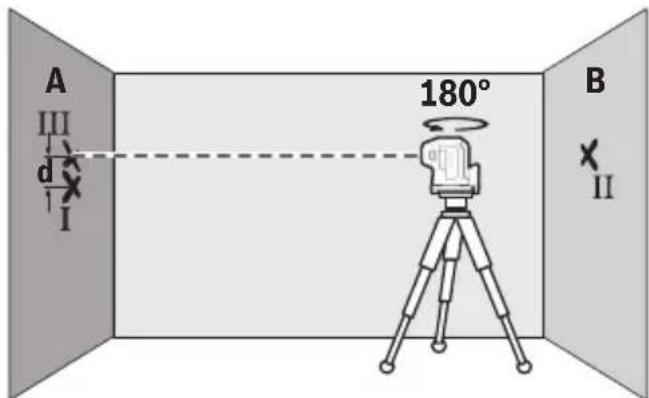

• Merilno napravo zavrtite za 180^ , ne da bi pri tem spremenili visino. Pocakajte, da se merilna naprava uravna in oznacite sredino tocke laserskega zarka na steni A (tocka III). Pazite na to, da bo tocka III namescena cim bolj navpićno nad oz. pod tocko I.
  Razlka d oznacenih tock I in III na steni A pomeni dejansko visinski odstopanje merilne naprave po vzdolžni osi.

Največje dovoljeno odstopanje na merilni razdalji 2 × 5m = 10m znaša:

10 m × ±0,35 mm/m = ±3,5 mm. Razlka d med točkama I in III sme znašati najvec 3,5 mm.

GPL 5 G: ponovite postopek merjenja za oba stranska laserska zarka, ki potekata vzdolž prečne osi merilne naprave. Za to merilno napravo pred postopkom merjenja obrnite za 90^ v desno oz. v levo.

1609 92A 7S8 | (17.05.2022) Bosch Power Tools

Preverjanje natančnosti navpicnice

Za preverjanje potrebujete prosto merilno razdaljo na trdni podlogi z razdaljo pribl.

Največje dopustno odstopanje izracunate na naslednji nacin: dvojna razdalja med tlemi in stropom × 0,35mm / m

304 | Slovenscina

Primer: pri razdalji med tlemi in stropom 2,5 m sme najvecje dopustno odstopanje znašati

2 × 2,5m × ± 0,35mm/m = ± 1,75mm . Točki I in III smeta biti zato oddaljeni majvec 1,75 mm.

Navodila za delo

Za označevanje uporabite vedno samo sredino laserske točke. Velikost laserske točke se z oddaljenostjo spreminja.

Delosstojalom(pribor)

Stojalo vam zagotavlja stabilno, po višini nastavljivo merilno podlago. Merilno napravo z nastavkom za stojalo 1/4" (4) namestite na navoj stojala (11) ali obicajnega stojala za fotoaparate. Merilno napravo privijte z vijakom za pritrditev na stojalo.

Pred vklopom merilne naprave morate grobo naravnati stojalo.

Pritrditev z magnetnim vrtljivim držalom (gleje slike A-B)

Z vgrajenim magnetnim vrtljivim držalom (3) lahko merilno napravo pritrdite na kovinske povrsine.

Ko vrtljivo držalo pritrujete na povrsine, pazite, da se s prsti ne dotaknete zadnje strani magnetnega vrtljivega držala. Zaradi moči magnetov (7) lahko pride do uklesćenja prstov.

Preden merilno napravo vklopite, z roko poravnajte magnetno vrtljivo držalo (3).

Zavrtite merilno napravo za magnetno vrtljivo držalo (3), da bo spodnja laserska točka vidna ali pa da boste z vodoravno lasersko točko prenašali visine. Merilno napravo zaskočite na vrtljivo stikalo, če jo izklopite in prenašate (gleje sliko B).

Ocala za opazovanje laserskega zarka (pribor)

Očala za opazovanje laserskega Žarka filtrirajo svetlobo okolice. Tako se očesu zdi, da je svetloba laserja svetlejša.

Ocal za opazovanje laserskega zarka (dodatna oprema) ne uporabljate kot zašcitna očala. Ocala za opazovanje laserskega zarka so namenjena boljsemu zaznavanju laserskega zarka. Ne nudijo zašcite pred laserskimi zarki.
Ocal za opazovanje laserskega zarka (dodatna oprema) ne uporablajte kot soncna ocala v prometu. Ocala za opazovanje laserskega zarka ne omogocajo popolne UV-zasite, oben pa zmanjsujujo zaznavanje barv.

Primeri dela (glejte slike C-E)

Primeri za razlicne naćine uporabe merilne naprave so na straneh s shematskimi prikazi.

Vzdrževanje in servisiranje

Vzdrževanje in cisčenje

Merilna naprava naj bo vedno Čista.

Merilne naprave nikoli ne potaplajte v vodo ali v druge tekocrine.

Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte Čistilnih sredstev ali topil.

Se posebej redno cistite povrsine ob izstopni odprtini laserja in pazite, da krpa ne bo puscala vlaken.

Merilno napravo skladišcite in transportirajte samo v prilozeni zašcitni turbici (12).

Merilno napravo na popravilo posljite v zašcitni torbici (12).

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasnja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Tehnicne skice in informacije glede nadomestnih delov najdete na:

www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelkih in pripadajocem priboru.

Ob vseh vprašanjih in narocilih rezervnih delov nujno sporočite 10-mestno številko na tipski plošćici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni elektrichi in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odsluzene merilne naprave zbirati loceno in odstraniti na okolju prijazen način. Prav takse morajo v skladu z Direktivo 2006/66/ ESPokvarjene ali odsluzene akumulatorske baterije in baterije za enkratno uporabo zbirati loceno in odstraniti na okolju prijazen način.

Odpadna elektricna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, sj morda vsebuje nevarne snovi.
