Produktbeskrivelse og ytelsesspesifikasjoner

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Måleverktøyet er beregnet brukt til søking etter metaller (jernholdige og ikke-jernholdige metaller, for eksempel armeringsjern) og spenningsførende ledninger i vegger, tak og gulv.

Måleverktøyet er egnet for bruk innen- og utendørs.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene refererer til bildet av måleverktøyet på illustrasjonssiden.

(1) Indikator for objektsenter
(2) Lysring
(3) Markeringsåpning
(4) Indikator for spenningsførende ledninger
(5) Indikator for metallobjekt
(6) Knapp for lydsignal

104 | Norsk

(7) Av/på-knapp

(8) Grepsflate

(9) Beskyttelsesveske

(10) Glideputer

(11) Sensorområde

(12) Batterideksel

(13) Lås for batterideksel

(14) Serienummer

Tekniske data

Digital detektor GMS 100-23
Artikkelnummer	3 601 K81 800
Maks. registreringsdybdeA)
- Ikke-jernholdige metaller (kobber) 100 mm	B)
- Jernmetaller 80 mm	C)
- Spenningsførende ledninger 100–230 V (ved spenningsforsyning)	50 mm^D)
Driftstemperatur –10 °C ... +50 °C
Lagringstemperatur –20 °C ... +70 °C
Driftsfrekvensområde 50 ± 2 kHz
Maks. magnetisk feltstyrke (ved 10 m) 42 dBμA/m
Maks. brukshøyde over referansehøyde 2000 m
Maks. relativ luftfuktighet
- For registrering av objekter 90 %
- For klassifisering av strømførende ledninger 50 %
Forurensningsgrad i henhold til IEC 61010-1 2	E)
Energiforsyning
- Engangsbatterier (alkaliske/mangan) 2 × 1,5 V LR6 (AA)
- Oppladbare batterier (NiMH) 2 × 1,2 V HR6 (AA)
- Li-ion-batteripakke (tilbehør) 3,7 V
Driftstid ca.

1 609 92A 92W | (07.02.2024) Bosch Power Tools

Norsk | 105

Digital detektor GMS 100-23

- Med engangsbatterier (alkaliske/mangan) 9 t
- Med oppladbare batterier (NiMH) 9 t
- Med li-ion-batteripakke (tilbehør) 7 t
Vekt
- Med engangsbatterier (alkaliske/mangan)/oppladbare batterier (NiMH)	0,28 kg
- Med li-ion-batteripakke (tilbehør) 0,26 kg
Mål (lengde × bredde × høyde) 186 × 86 × 33 mm
Kapslingsgrad IP54
Li-ion-batteripakke (tilbehør) BA 3.7V 1.0Ah A
Artikkelnummer	1 607 A35 0N8
	1 607 A35 17H

A) Avhengig av materiale og størrelse på objektene samt materialet i og tilstanden til underlaget
B) For kobberrør med diameter på 15 mm
C) For armeringsstål med diameter på 12 mm
D) Reduksjon av registreringsdybden ved ikke-spenningsførende ledninger
E) Det oppstår bare ikke-ledende smuss, men det forventes nå og da forbigående ledeevne forårsaket av kondens.
Måleverktøyet identifiseres ved hjelp av serienummeret (14) på typeskiltet.

Måleresultatet kan bli mindre nøyaktig og måledybden kan reduseres hvis underlagets tilstand er ugunstig.

Måleverktøyets strømforsyning

Måleverktøyet kan brukes med vanlige engangsbatterier, vanlige oppladbare NiMH-batterier eller med en Bosch li-ion-batteripakke som kan fås som tilbehør. Se bruksanvisningen for li-ion-batteripakken for informasjon om drift med li-ion-batteripakke.

Merknad: Lagre aldri måleverktøyet uten påsatt batterideksel (12) eller li-ion-batteripakke, spesielt i støvete eller fuktige omgivelser.

Sette inn / bytte batterier

Alkaliske manganbatterier eller NiMH-batterier anbefales for drift av måleverktøyet. For å åpne batteridekselet (12) trykker du på låsen (13). Ta av batteridekselet.

Bosch Power Tools 1 609 92A 92W | (07.02.2024)

106 | Norsk

Pass på riktig polaritet, som vist på innsiden av batterirommet.

Sett på og lås batteridekselet (12).

Skift alltid ut alle de oppladbare batteriene eller engangsbatteriene samtidig. Bruk bare batterier fra én produsent og med samme kapasitet.

▶ Ta batteriene, enten du bruker engangsbatterier eller oppladbare, ut av måleverktøyet når du ikke skal bruke det på lengre tid. De vanlige og de oppladbare batteriene kan korrodere ved lengre tids lagring i måleverktøyet og lades ut automatisk.

Bruk

▶ Beskytt måleverktøyet mot fuktighet og direkte sollys.
Måleverktøyet må ikke utsettes for ekstreme temperaturer eller temperatursvingninger. La det akklimatiseres før du slår det på ved store temperatursvingninger. Ved ekstreme temperaturer eller temperatursvingninger kan måleverktøyets presisjon svekkes.
▶ Unngå kraftige støt mot måleverktøyet eller at det faller ned. Hvis måleverktøyet har vært utsatt for sterk ytre påvirkning eller ikke fungerer som det skal, bør du få det inspisert i et autorisert Bosch-serviceverksted.
For at du ikke skal påvirke målingen må du bare holde på grepsflatene (8) på måleverktøyet.
Ikke fest klistremerker eller skilt på sensorområdet (11) på baksiden av måleverktøyet. Spesielt skilt av metall påvirker måleresultatene.

Bruk ikke hansker under målingen. Sørg for tilstrekkelig jording. Utilstrekkelig jording kan føre til at registreringen av spenningsførende ledninger fungerer dårligere.

Unngå enheter med stråling av elektriske, magnetiske eller elektromagnetiske felt i nærheten under målingen, for eksempel mobiltelefoner, bærbare datamaskiner eller nettbrett. Hvis mulig deaktiverer du de gjeldende funksjonene med stråling som kan påvirke

målingen, eller du slår enhetene av.

Igangsetting

Inn-/utkobling

- Kontroller før måleverktøyet slås på at sensorområdet (11) ikke er fuktig. Gni eventuelt måleverktøyet tört med en klut.

La måleverktøyet akklimatiseres før det slås på hvis det har vært utsatt for en sterk temperaturendring.

For å slå på måleverktøyet trykker du på av/på-knappen (7).

For å slå av måleverktøyet trykker på av/på-knappen (7) igjen.

Hvis ingen knapp på måleverktøyet trykkes i løpet av ca. 5 min og ingen objekter registreres, slås måleverktøyet automatisk av.

Slå lydsignal på/av

Funksjon (se bilde A)

Med måleverktøyet undersøkes underlaget til sensorområdet (11) i måleretning A til den maksimale registreringsdybden.

For hver måling søkes det automatisk etter metallgjenstander (for eksempel kobberrør eller armeringsstål) og spenningsførende ledninger(50–60 Hz).

Måling (se bilde B)

Sett måleverktøyet på overflaten som skal undersøkes. Lysringen (2) lyser for å vise at verktøyet er klart for måling.

Beveg måleverktøyet hele tiden i rett linje i retning B med lett trykk over underlaget, uten å løfte det eller endre kontakttrykket. Måleverktøyet bør hovedsakelig beveges på tvers av det søkte objektet. Hvis du ikke kjenner objektets plassering i veggen, foretar du en kryssmåling (se bilde B).

Lokaliseringsindikatorer:

• Hvis det ikke blir funnet noe objekt under sensorområdet, lyser lysringen (2) grønt, og et lydsignal høres.
  – Hvis måleverktøyet nærmer seg et objekt, lyser lysringen (2) rødt. Takten til lydsignalet blir raskere jo nærmere objektet måleverktøyet kommer.
• Over midten av et objekt lyser indikatorene for objektsenter (1), og en kontinuerlig lyd høres. Lysringen (2) lyser fortsatt rødt.
  – Når måleverktøyet fjerner seg fra objektet, slukker indikatorene for objektsenter (1), og takten til lydsignalet blir langsommere.

Første gang de krysses, vises midten og grensene til objektet omtrentlig.

For å lokalisere midten av objektet nøyaktig beveger du måleverktøyet tilbake i retning objektet uten å løfte det helt til objektsenter vises igjen (indikatorene for objektsenter (1) lyser).

108 | Norsk

For å avgrense objektet mer nøyaktig beveger du måleverktøyet i rett linje videre fra midten av objektet til lysringen (2) ikke lyser rødt lenger.

Hvis en spenningsførende ledning blir funnet, lyser indikatoren for spenningsførende ledninger (4).

Hvis et metallobjekt blir funnet (f.eks. armeringsjern kobberrør), lyser indikatoren for metallobjekt (5).

Markeringsåpningen (3) ligger over midtpunktet til målingen. Her kan du ved behov markere midten av eller grensene til et objekt.

Merknad: Etter at du har markert et objekt med markeringsåpningen (3) (for eksempel med en stift), må du starte en ny måling, ettersom stiften kan påvirke målingen.

Informasjon om lokalisering av spenningsførende ledninger

• Ledningen må stå under spenning. Koble derfor strømforbrukere (f.eks. lys, apparater) til strømledningen du leter etter. Slå på strømforbrukerne for å sikre at strømledningen står under spenning.
• 50 til 60 Hz-signalet fra strømledningen må nå måleverktøyet. Hvis ledningen ligger i fuktige vegger (for eksempel luftfuktighet over 50 %), bak metallfolie (for eksempel varmeisolasjon) eller i et tomt metallrør, når ikke signalet frem til måleverktøyet, og ledningen kan ikke detekteres.
• Måleverktøyet må være riktig jordet. Hold det derfor (uten hansker) fast i grepsflaten (8). Sørg for at du selv har god kontakt med jord. Isolerende sko, stiger eller podier kan hindre kontakten. Bakken må selv være jordet, ellers kan ledningen ikke lokaliseres.
• 50 til 60 Hz-signalet fra strømledningen må være sterkere over ledningen enn i de direkte omgivelsene. Hvis veggen er svært fuktig eller dårlig jordet, er signalet på hele veggen like sterkt. Måleverktøyet viser da at et signal er funnet over et stort område, men det kan ikke lokalisere ledningen nøyaktig.

I dette tilfellet kan det hjelpe å holde den ledige hånden i en avstand på 20–30 cm til måleverktøyet på veggen for å lede signalet bort fra veggen. Posisjonen til den ledige hånden bør imidlertid ikke endres under målingen.

• Flerfasestrømledninger (kjent som trefasestrøm eller sterkstrøm) kan ikke lokaliseres som spenningsførende ledninger, ettersom signalene til de forskjellige fasene opphever hverandre gjensidig. Du kan imidlertid lokalisere flerfasestrømledninger i liten dybde som metallobjekter.
• Ledende veggoverflater som visse fliser kan føre til at strømledninger ikke viser eller at lysringen (2) lyser rødt over et stort område.
• Strømledninger som ligger flatt (dybde maksimalt 2–3 cm) kan også bli vist som metallobjekter. Dette gjelder imidlertid ikke for tvunnede kabler.

Slå av strømforbrukerne og koble fra strømforsyningen til de strømførende ledningene før du borer, sager eller freser i vegger, tak eller gulv. Etter alle arbeider må du kontrollere at objekter som er plassert på underlaget, ikke står under spenning.

Informasjon om objektvisningen

- Brede objekter vises gjenkjennes ved at lysringen (2) lyser rødt i et stort område. Det kan hende at brede objekter da ikke vises i fullt omfang.

Før du borer, sager eller freser i en vegg, bør du utelukke farer også ved hjelp av andre informasjonskilder. Måleresultatene kan bli påvirket av forhold i omgivelsene eller veggens egenskaper, og det kan dermed foreligge fare selv om det ikke høres noe lydsignal og lysringen (2) lyser grønt.

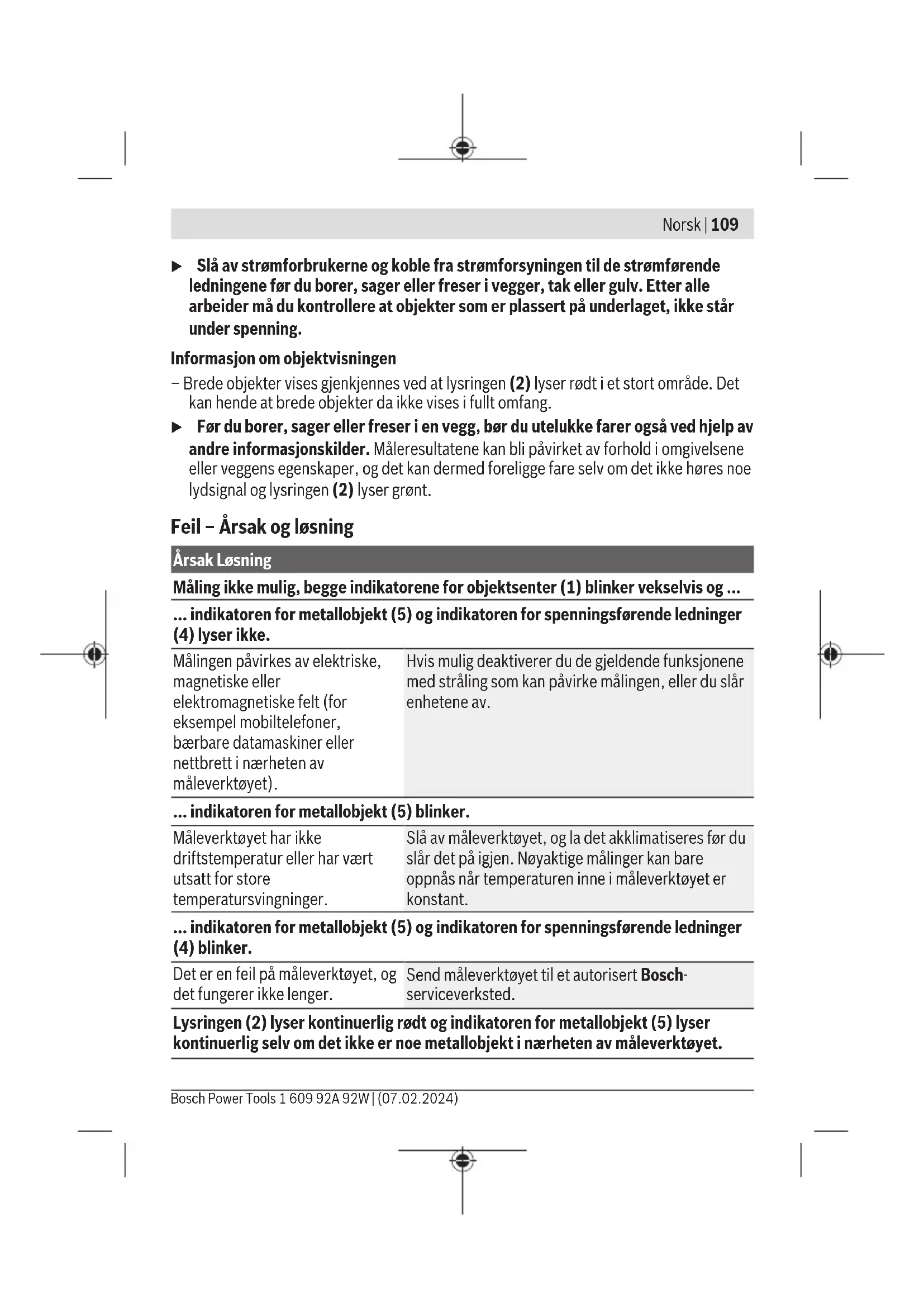

Feil – Årsak og løsning

Årsak Løsning

Måling ikke mulig, begge indikatorene for objektsenter (1) blinker vekselvis og ...

Målingen påvirkes av elektriske, magnetiske eller elektromagnetiske felt (for eksempel mobiltelefoner, bærbare datamaskiner eller nettbrett i nærheten av måleverktøyet).

Hvis mulig deaktiverer du de gjeldende funksjonene med stråling som kan påvirke målingen, eller du slår enhetene av.

... indikatoren for metallobjekt (5) blinker.

Måleverktøyet har ikke driftstemperatur eller har vært utsatt for store temperatursvingninger.

Slå av måleverktøyet, og la det akklimatiseres før du slår det på igjen. Nøyaktige målinger kan bare oppnås når temperaturen inne i måleverktøyet er konstant.

... indikatoren for metallobjekt (5) og indikatoren for spenningsførende ledninger (4) blinker.

Det er en feil på måleverktøyet, og det fungerer ikke lenger.

Send måleverktøyet til et autorisert Bosch-serviceverksted.

Lysringen (2) lyser kontinuerlig rødt og indikatoren for metallobjekt (5) lyser kontinuerlig selv om det ikke er noe metallobjekt i nærheten av måleverktøyet.

110 | Norsk

Årsak Løsning

Kalibreringen fra fabrikken er ikke gyldig lenger (for eksempel på grunn av fall fra stor høyde).

Etterkalibrer måleverktøyet manuelt (se „Etterkalibrere måleverktøyet“, Side 110).

Underlaget kan ikke registreres fordi sensorområdet (11) er skittent.	Rengjør måleverktøyet med en ren, myk klut, og start målingen på nytt.
Kontakten med veggen eller underlaget kan ikke registreres, på grunn av spesielle veggegenskaper (for eksempel svært mørk overflate).	Sett måleverktøyet på underlaget. For å registrere veggen manuelt trykker du på knappen for lydsignal (6) i ca. 5 sekunder, til lysringen (2) lyser og det høres et lydsignal. Deretter måler du som vanlig.Merknad: Før neste måling på et annet underlag må du tilbakestille den manuelle vegregistreringen. Du må da slå måleverktøyet av og deretter på igjen.

Etterkalibrere måleverktøyet

Hvis lysringen (2) lyser kontinuerlig rødt og indikatoren for metallobjekt (5) lyser kontinuerlig selv om det ikke er noe metallobjekt i nærheten av måleverktøyet, kan du etterkalibrere måleverktøyet manuelt.

• Kontroller at batteriene ikke er svake eller tomme.
• Slå av måleverktøyet.
  – Fjern alle objekter som eventuelt kan bli vist, som befinner seg i nærheten av måleverktøyet (også armbåndsur eller ringer av metall). Hold måleverktøyet vannrett i luften, med baksiden av måleverktøyet ned.
• For å skifte til kalibreringsmodus trykker du på av/på-knappen (7) og knappen for lydsignal (6) samtidig. Trykk på begge knappene helt til (ca. 5–10 sekunder) lysringen (2) blinker rødt.
• For å starte ny kalibrering trykker du på knappen for lydsignal (6) helt til (ca. 5–10 sekunder) lysringen (2) lyser rødt.
• Hvis kalibreringen var vellykket, starter måleverktøyet automatisk etter noen sekunder og er klart til bruk.

Merknad: Hvis ikke måleverktøyet starter automatisk, gjentar du etterkalibreringen. Hvis måleverktøyet fremdeles ikke starter, må du sende det til et autorisert Bosch-serviceverksted.

Service og vedlikehold

Vedlikehold og rengjøring

- Kontroller måleverktøyet hver gang du skal bruke det. Ved synlige skader eller løse deler inne i måleverktøyet er sikker funksjon ikke lenger garantert.

For at måleverktøyet skal fungere effektivt og sikkert, må du sørge for at det alltid er rent og tørt.

Tørk bort skitt med en tørr, myk klut. Bruk ikke rengjørings- eller løsemidler.

Du må ikke fjerne glideputene (10) på baksiden av måleverktøyet.

Lagre og transporter måleverktøyet bare i beskyttelsesvesken som fulgte med.

Send inn måleverktøyet i beskyttelsesvesken ved behov for reparasjon.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
