NÁVOD K OBSLUZE GMS 10023 Professional BOSCH

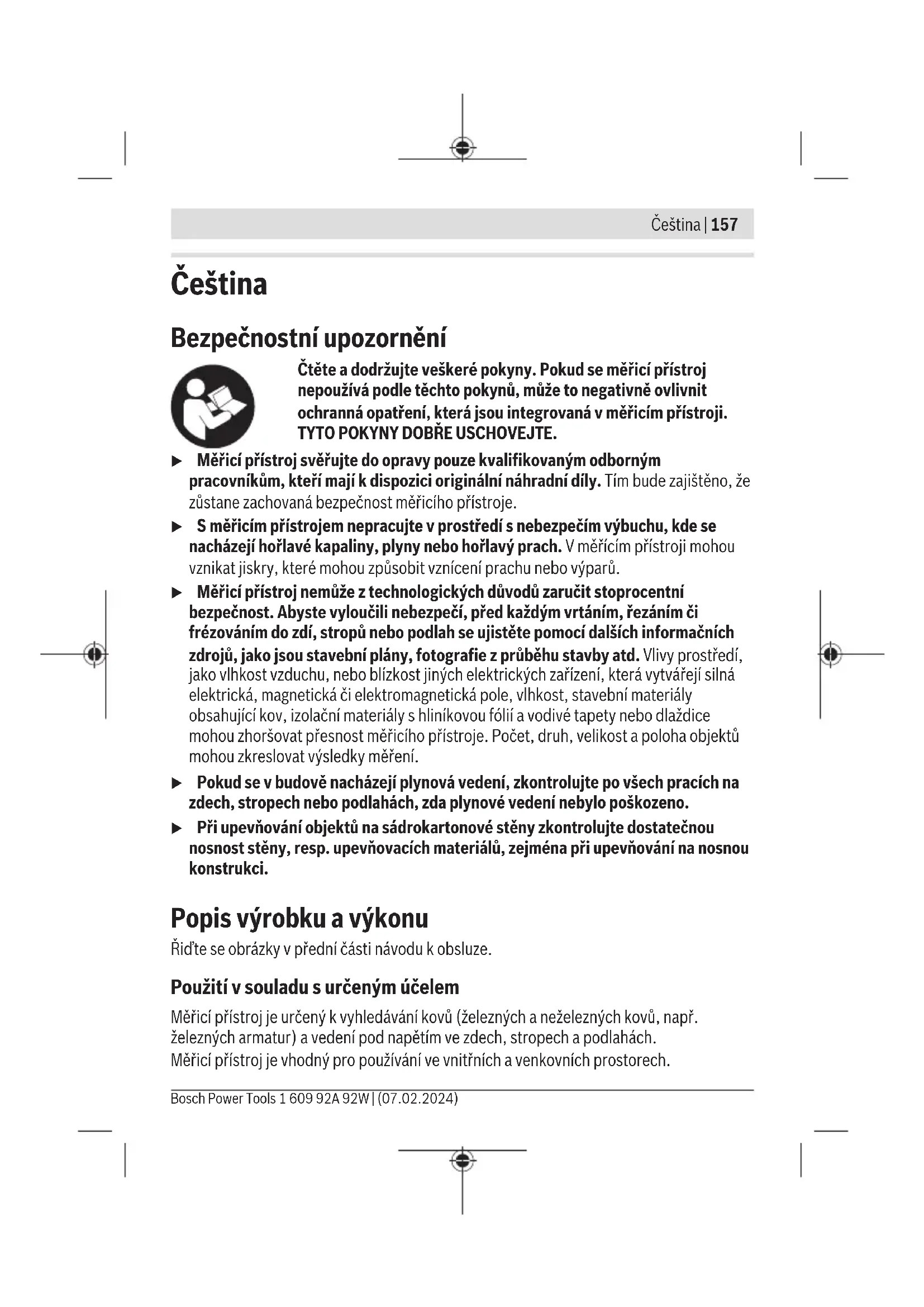

– Neželezné kovy (měď) 100mm

– Vedení pod napětím 100–230V (při přivádění napětí) 50mm

Provozní teplota –10°Caž+50°C Skladovací teplota –20°Caž+70°C Provozní frekvenční rozsah 50±2kHz Max. síla magnetického pole (při10m) 42dBµA/m Max. nadmořská výška pro použití 2000m Relativní vlhkost vzduchu max. 1 609 92A 92W | (07.02.2024) Bosch Power ToolsČeština | 159 Digitální detektor GMS100-23 – Pro detekci objektů 90% – Pro klasifikaci vedení pod napětím 50% Stupeň znečištění podle IEC61010-1 2

Napájení – Baterie (alkalicko-manganové) 2×1,5VLR6(AA) – Akumulátory (NiMH) 2×1,2VHR6(AA) – Lithium-iontový akumulátor (příslušenství) 3,7V Doba provozu cca – Sbateriemi (alkalicko-manganovými) 9h – Sakumulátory (NiMH) 9h – Slithium-iontovým akumulátorem (příslušenství) 7h Hmotnost – Sbateriemi (alkalicko-manganovými)/ akumulátory (NiMH) 0,28kg – Slithium-iontovým akumulátorem (příslušenství) 0,26kg Rozměry (délkaךířka×výška) 186×86×33mm Stupeň krytí IP54 Lithium-iontový akumulátor (příslušenství) BA3.7V1.0AhA Číslo výrobku 1607A350N8 1607A3517H A) Vzávislosti na materiálu avelikosti objektů adále materiálu astavu podkladu B) Uměděné trubky oprůměru 15mm C) Uarmovací oceli oprůměru 12mm D) Menší hloubka detekce uvedení bez napětí E) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením. Kjednoznačné identifikaci měřicího přístroje slouží sériové číslo (14) na typovém štítku. u Přesnost ahloubka detekce může být při nepříznivých vlastnostech podkladu horší. Bosch Power Tools 1 609 92A 92W | (07.02.2024)160 | Čeština Napájení měřicího přístroje Měřicí přístroj lze používat sběžnými bateriemi, sběžnými akumulátory NiMH nebo slithium-iontovým akumulátoremBosch, který lze zakoupit jako příslušenství. Ohledně provozu slithium-iontovým akumulátorem se řiďte návodem kpoužití lithium-iontového akumulátoru. Upozornění: Měřicí přístroj nikdy neskladujte bez nasazeného krytu přihrádky pro baterie(12) nebo lithium-iontového akumulátoru, zejména vprašném nebo vlhkém prostředí. Vložení/výměna baterií Pro provoz měřicího přístroje doporučujeme používat alkalicko-manganové baterie nebo NiMH akumulátory. Pro otevření krytu přihrádky pro baterie(12) stiskněte aretaci(13). Sejměte kryt přihrádky pro baterie. Vložte baterie, resp. akumulátory. Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie. Nasaďte kryt přihrádky pro baterie(12) anechte ji zaskočit. Vyměňte vždy všechny baterie, resp. akumulátory současně. Použijte pouze baterie nebo akumulátory jednoho výrobce astejné kapacity. u Když měřicí přístroj delší dobu nepoužíváte, vyjměte zněj baterie, resp. akumulátory. Při delším skladování vměřicím přístroji mohou baterie aakumulátory zkorodovat asamy se vybít. Provoz u Chraňte měřicí přístroj před vlhkem apřímým slunečním zářením. u Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot. Při větším kolísání teplot nechte přístroj nejprve vytemperovat, než ho zapnete. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje. u Zabraňte prudkým nárazům nebo pádu měřicího přístroje. Po působení silných vnějších vlivů apři neobvyklém chování funkcí byste měli nechat měřicí přístroj zkontrolovat vautorizovaném servisu Bosch. u Měřicí přístroj držte jen za určené plochy pro uchopení (8), abyste neovlivnili měření. u Voblasti senzoru(11) na zadní straně měřicího přístroje neumisťujte žádné nálepky nebo štítky. Zejména štítky zkovu ovlivňují výsledky měření. 1 609 92A 92W | (07.02.2024) Bosch Power ToolsČeština | 161 Při měření nepoužívejte rukavice adbejte na dostatečné uzemnění. Při nedostatečném uzemnění může dojít ke zhoršení rozpoznání vedení pod napětím. Měření neprovádějte vblízkosti zařízení, která vysílají silná elektrická, magnetická nebo elektromagnetická pole, jako jsou mobilní telefony, notebooky či tablety. Uvšech zařízení, jejichž záření může negativně ovlivnit měření, pokud možno deaktivujte příslušné funkce, nebo zařízení vypněte. Uvedení do provozu Zapnutí avypnutí u Před zapnutím měřicího přístroje zkontrolujte, zda oblast senzoru(11) není vlhká. Vpřípadě potřeby měřicí přístroj utřete dosucha hadrem. u Pokud byl přístroj vystaven silné změně teplot, potom jej nechte před zapnutím vytemperovat. Pro zapnutí měřicího přístroje stiskněte tlačítko zapnutí/vypnutí(7). Pro vypnutí měřicího přístroje znovu stiskněte tlačítko zapnutí/vypnutí(7). Pokud cca 5min nestisknete žádné tlačítko na měřicím přístroji anejsou detekovány žádné objekty, měřicí přístroj se automaticky vypne. Zapnutí/vypnutí akustického signálu Pomocí tlačítka akustického signálu(6) můžete zapnout avypnout akustický signál. Funkce (vizobrázekA) Pomocí měřicího přístroje se kontroluje podklad voblasti senzoru(11) ve směru měřeníA až do maximální hloubky detekce. Při měření se automaticky vyhledávají kovové objekty (např. měděné trubky nebo armovací ocel) avedení pod napětím (50–60Hz). Proces měření (vizobrázekB) Nasaďte měřicí přístroj na kontrolovanou plochu. Svítí světelný kroužek(2), který signalizuje připravenost kměření. Držte měřicí přístroj stejnoměrně za plochu pro uchopení(8). Během měření neměňte uchopení azejména nesahejte do oblasti senzoru(11). Pohybujte měřicím přístrojem vždy lineárně ve směru B smírným přítlakem po podkladu, aniž byste ho nazdvihli nebo změnili přítlak. Pohyb měřicího přístroje by měl vzásadě probíhat napříč khledanému objektu. Pokud neznáte orientaci objektu ve stěně, provádějte měření do kříže (viz obrázekB). Bosch Power Tools 1 609 92A 92W | (07.02.2024)162 | Čeština Ukazatele detekce: – Pokud není pod oblastí senzoru nalezen žádný objekt, svítí světelný kroužek(2) zeleně anezní akustický signál. – Když se měřicí přístroj blíží knějakému objektu, svítí světelný kroužek(2) červeně. Při přibližování zní akustický signál vrychlejším taktu. – Nad středem objektu svítí ukazatele středu objektu(1) azní nepřetržitý akustický signál. Světelný kroužek(2) svítí nadále červeně. – Když se měřicí přístroj od objektu vzdálí, zhasnou ukazatele středu objektu(1) atakt akustického signálu je pomalejší. Při prvním přejetí se střed ahranice objektu zobrazí zhruba. Pro přesnější lokalizaci středu objektu pohybujte měřicím přístrojem bez zvednutí zpět ve směru kobjektu, dokud se znovu nezobrazí střed objektu (ukazatele středu objektu(1) svítí). Pro přesnější vymezení objektu pohybujte měřicím přístrojem lineárně dál od středu objektu, dokud světelný kroužek(2) nepřestane svítit červeně. Při nalezení vedení pod napětím svítí ukazatel vedení pod napětím(4). Při nalezení kovového objektu (např. armovacího železa, měděné trubky) svítí ukazatel kovového objektu(5). Označovací otvor(3) je nad středem měření. Zde můžete vpřípadě potřeby vyznačit střed nebo hranice objektu. Upozornění: Po vyznačení objektu označovacím otvorem(3) (např. tužkou) musíte spustit nové měření, protože tužka může ovlivnit měření. Informace kdetekci vedení pod napětím – Vedení musí být pod napětím. Proto khledanému elektrickému vedení připojte elektrické spotřebiče (např. světla, přístroje). Elektrické spotřebiče zapněte, aby bylo zajištěno, že je elektrické vedení pod napětím. – Kměřicímu přístroji se musí dostat 50 až 60Hz signál elektrického vedení. Pokud se vedení nachází ve vlhkých zdech (např. vlhkost vzduchu >50%), za kovovými fóliemi (např. tepelné izolace) nebo vprázdné kovové trubce, signál se kměřicímu přístroji nedostane avedení nelze detekovat. – Měřicí přístroj musí být řádně uzemněný. Proto ho pevně držte (bez rukavic) za plochu pro uchopení(8). Dbejte na to, abyste sami měli dobrý kontakt spodlahou. Kontakt mohou zhoršovat izolovaná obuv, žebříky nebo podesty. Samotná podlaha musí být rovněž uzemněná, jinak nelze vedení lokalizovat. – 50Hz až 60Hz signál elektrického vedení musí být nad vedením silnější než vbezprostředním okolí. Pokud je zeď velmi vlhká nebo špatně uzemněná, je signál 1 609 92A 92W | (07.02.2024) Bosch Power ToolsČeština | 163 na celé zdi stejně silný. Měřicí přístroj pak ve velké oblasti signalizuje, že byl nalezen signál, vedení ale nelze přesně lokalizovat. Vtom případě může pomoci, když podržíte na zdi volnou ruku ve vzdálenosti 20– 30cm od měřicího přístroje, abyste svedli signál ze zdi. Poloha volné ruky by se ale během měření neměla měnit. – Vícefázová elektrická vedení (známá jako třífázová nebo silová vedení) nelze detekovat jako vedení pod napětím, protože se signál různých fází vzájemně ruší. Vícefázová elektrická vedení ale můžete detekovat vmalé hloubce jako kovový objekt. – Vodivé povrchy stěn, jako např. určité dlaždice, mohou způsobit, že se nezobrazí elektrická vedení nebo že světelný kroužek(2) svítí ve velké oblasti. – Elektrická vedení vedoucí naplocho (do hloubky maximálně 2–3cm) mohou být navíc zobrazena jako kovový objekt. To se ale netýká kabelů ze splétaných vodičů. u Než budete vrtat, řezat nebo frézovat do zdí, stropů či podlah, vypněte elektrické spotřebiče aodpojte vedení pod napětím od elektrického proudu. Po všech pracích zkontrolujte, zda objekty umístěné na podkladu nejsou pod napětím. Informace kzobrazení objektu – Širší objekty lze poznat podle červeného svícení světelného kroužku(2) vširoké oblasti. Za určitých okolností přitom nemusí být široké objekty zobrazeny vcelé šířce. u Než budete vrtat, řezat nebo frézovat do zdi, měli byste se ujistit na základě jiných informačních zdrojů, že je práce bezpečná. Protože výsledky měření mohou být ovlivněné vlivy prostředí nebo vlastnostmi zdi, může hrozit nebezpečí, ačkoli nezní akustický signál asvětelný kroužek(2) svítí zeleně. Závady – příčiny aodstranění Příčina Odstranění Není možné měření, oba ukazatele středu objektu (1) střídavě blikají a… …ukazatel kovového objektu (5) aukazatel vedení pod napětím (4) nesvítí. Měření je negativně ovlivněno elektrickými, magnetickými nebo elektromagnetickými poli (např. mobilními telefony, notebooky či tablety vblízkosti měřicího přístroje). Uvšech zařízení, jejichž záření může negativně ovlivnit měření, pokud možno deaktivujte příslušné funkce, nebo zařízení vypněte. …ukazatel kovového objektu (5) bliká. Bosch Power Tools 1 609 92A 92W | (07.02.2024)164 | Čeština Příčina Odstranění Teplota měřicího přístroje mimo provozní rozsah nebo byl měřicí přístroj vystavený silnému kolísání teploty. Vypněte měřicí přístroj anechte ho vytemperovat, než ho znovu zapnete. Přesná měření jsou možná pouze tehdy, když je teplota uvnitř měřicího přístroje konstantní. …ukazatel kovového objektu (5) aukazatel vedení pod napětím (4) bliká. Měřicí přístroj má poruchu anení funkční. Pošlete měřicí přístroj do autorizovaného zákaznického servisuBosch. Světelný kroužek (2) svítí nepřetržitě červeně aukazatel kovového objektu (5) nepřetržitě svítí, ačkoli se vblízkosti měřicího přístroje nenachází žádný kovový objekt. Kalibrace zvýroby už neplatí (např. kvůli pádu zvelké výšky). Proveďte manuální kalibraci měřicího přístroje podle kapitoly (viz „Nová kalibrace měřicího přístroje“, Stránka164). Světelný kroužek (2) při nasazení na podklad nesvítí. Podklad nelze rozpoznat, protože je oblast senzoru(11) znečištěná. Vyčistěte měřicí přístroj suchým, měkkým hadrem aspusťte měření znovu. Kontakt se stěnou, resp. podkladem nelze rozpoznat kvůli zvláštním vlastnostem stěny (např. velmi tmavý povrch). Nasaďte měřicí přístroj na podklad. Pro manuální rozpoznání stěny podržte tlačítko akustického signálu(6) stisknuté tak dlouho (přibližně 5s), dokud se nerozsvítí světelný kroužek(2) anezazní akustický signál. Pak proveďte měření, jak jste zvyklí. Upozornění: Před příštím měřením na jiném podkladu musíte manuální rozpoznání stěny zase zrušit. Za tím účelem měřicí přístroj vypněte aznovu zapněte. Nová kalibrace měřicího přístroje Když světelný kroužek(2) svítí nepřetržitě červeně aukazatel kovového objektu(5) nepřetržitě svítí, ikdyž se vblízkosti nenachází žádný kovový objekt, můžete měřicí přístroj manuálně zkalibrovat. – Zajistěte, aby baterie, resp. akumulátory nebyly málo nabité nebo vybité. – Měřicí přístroj vypněte. – Zblízkosti měřicího přístroje odstraňte všechny předměty, které by se mohly zobrazit (také kovové náramkové hodinky nebo prstýnky). 1 609 92A 92W | (07.02.2024) Bosch Power ToolsČeština | 165 Podržte měřicí přístroj vodorovně ve vzduchu tak, aby zadní strana měřicího přístroje směřovala kzemi. – Pro přechod do režimu kalibrace stiskněte současně tlačítko vypnutí(7) atlačítko akustického signálu(6). Podržte obě tlačítka stisknutá (cca 5–10s), dokud světelný kroužek(2) nebliká červeně. – Pro spuštění nové kalibrace stiskněte tlačítko akustického signálu(6) adržte ho stisknuté (cca 5–10s), dokud světelný kroužek(2) nesvítí červeně. – Když kalibrace proběhne úspěšně, měřicí přístroj se za několik sekund automaticky spustí aje znovu připravený kprovozu. Upozornění: Pokud se měřicí přístroj automaticky nespustí, zopakujte kalibraci. Pokud se měřicí přístroj přesto nespustí, pošlete ho do autorizovaného zákaznického servisuBosch. Údržba aservis Údržba ačištění u Měřicí přístroj před každým použitím zkontrolujte. Při viditelném poškození, nebo pokud jsou uvnitř měřicího přístroje uvolněné díly, není zaručená bezpečná funkce. Měřicí přístroj udržujte neustále čistý asuchý, aby dobře aspolehlivě pracoval. Měřicí přístroj neponořujte do vody nebo jiných kapalin. Nečistoty otřete suchým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla. Neodstraňujte kluzné plošky(10) na zadní straně měřicího přístroje. Měřicí přístroj uchovávejte apřevážejte pouze vdodané ochranné tašce. Vpřípadě opravy posílejte měřicí přístroj vochranné tašce. Zákaznická služba aporadenství ohledně použití Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě vašeho výrobku atéž knáhradním dílům. Rozkladové výkresy ainformace onáhradních dílech najdete také na: www.bosch-pt.com Vpřípadě dotazů knašim výrobkům apříslušenství vám ochotně pomůže poradenský tým Bosch. Vpřípadě veškerých otázek aobjednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku. Bosch Power Tools 1 609 92A 92W | (07.02.2024)166 | Čeština Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: +420 519 305700 Fax: +420 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch-pt.cz Další adresy servisů najdete na: www.bosch-pt.com/serviceaddresses Likvidace Měřicí přístroje, akumulátory/baterie, příslušenství a obaly je třeba odevzdat k ekologické recyklaci. Měřicí přístroje aakumulátory/baterie nevyhazujte do domovního odpadu! Pouze pro zeměEU: Podle evropské směrnice 2012/19/EU oodpadních elektrických aelektronických zařízeních ajejího provedení ve vnitrostátním právu se musí již nepoužitelné měřicí přístroje apodle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně aodevzdat kekologické recyklaci. Při nesprávné likvidaci mohou odpadní elektrická aelektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí alidské zdraví. 1 609 92A 92W | (07.02.2024) Bosch Power ToolsSlovenčina | 167 Slovenčina Bezpečnostné upozornenia Prečítajte si adodržiavajte všetky pokyny. Pokiaľ merací prístroj nebudete používať vsúlade stýmito pokynmi, môžete nepriazni- vo ovplyvniť integrované ochranné opatrenia vmeracom prí- stroji. TIETO POKYNY DOBRE USCHOVAJTE. u Opravu meracieho prístroja zverte len kvalifikovanému odbornému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť mera- cieho prístroja zostane zachovaná. u Smeracím prístrojom nepracujte vprostredí snebezpečenstvom výbuchu, vktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Vtomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť. u Merací prístroj nemôže technologicky podmienene garantovať stopercentnú bezpečnosť. Aby ste vylúčili riziká, poistite sa pred každým vŕtaním, pílením alebo frézovaním do stien, stropov alebo podláh inými zdrojmi informácií, ako sú stavebné plány, fotografie zdanej fázy stavby atď. Vplyvy prostredia, ako je vlh- kosť vzduchu alebo blízkosť iných elektrických zariadení, ktoré vytvárajú silné elektric- ké, magnetické alebo elektromagnetické pole, vlhkosť, stavebné materiály obsahujú- ce kovy, izolačné materiály potiahnuté hliníkom atiež vodivé tapety alebo obkladačky, môžu ovplyvniť presnosť meracieho prístroja. Počet, druh, veľkosť apoloha objektov môžu skresliť výsledky merania. u Ak sa vbudove nachádzajú plynové vedenia, po skončení akýchkoľvek prác na stenách, strope alebo podlahe skontrolujte, či žiadne plynové potrubie nie je po- škodené. u Pri upevňovaní objektov na stenách suchých stavieb skontrolujte, či má stena, príp. upevňovací materiál dostatočnú nosnosť, zvlášť pri upevňovaní na spodné konštrukcie. Opis výrobku avýkonu Prosím, všimnite si obrázky vprednej časti návodu na používanie. Používanie vsúlade surčením Merací prístroj je určený na vyhľadávanie kovov (železných aneželezných kovov, napr. armovacej ocele) avedení pod napätím vstenách, stropoch apodlahách. Bosch Power Tools 1 609 92A 92W | (07.02.2024)168 | Slovenčina Tento merací prístroj je vhodný na používanie vinteriéri aexteriéri. Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie. (1) Indikácia stredu objektu (2) Svetelný prstenec (3) Označovací otvor (4) Indikácia vedení pod napätím (5) Indikácia kovového predmetu (6) Tlačidlo zvukového signálu (7) Tlačidlo zapnutia/vypnutia (8) Úchopová plocha (9) Ochranné puzdro (10) Posuvné plôšky (11) Oblasť snímača (12) Veko priehradky na batérie (13) Aretácia veka priehradky na batérie (14) Sériové číslo Technické údaje Digitálne lokalizačné zariadenie GMS100-23 Vecné číslo 3601K81800 Max. hĺbka vyhľadávania

Tímto Robert Bosch Power Tools GmbH prohlašuje, že typ rádiového zařízení GMS100‑23 je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: sk Robert Bosch Power Tools GmbH týmto vyhlasuje, že rádiové zariadenie typu GMS100‑23 je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zho- de je k dispozícii na tejto internetovej adrese:
