BEDIENUNGSANLEITUNG GMS 10023 Professional BOSCH

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es manual original

pt Manual original

B B B (8) (8)

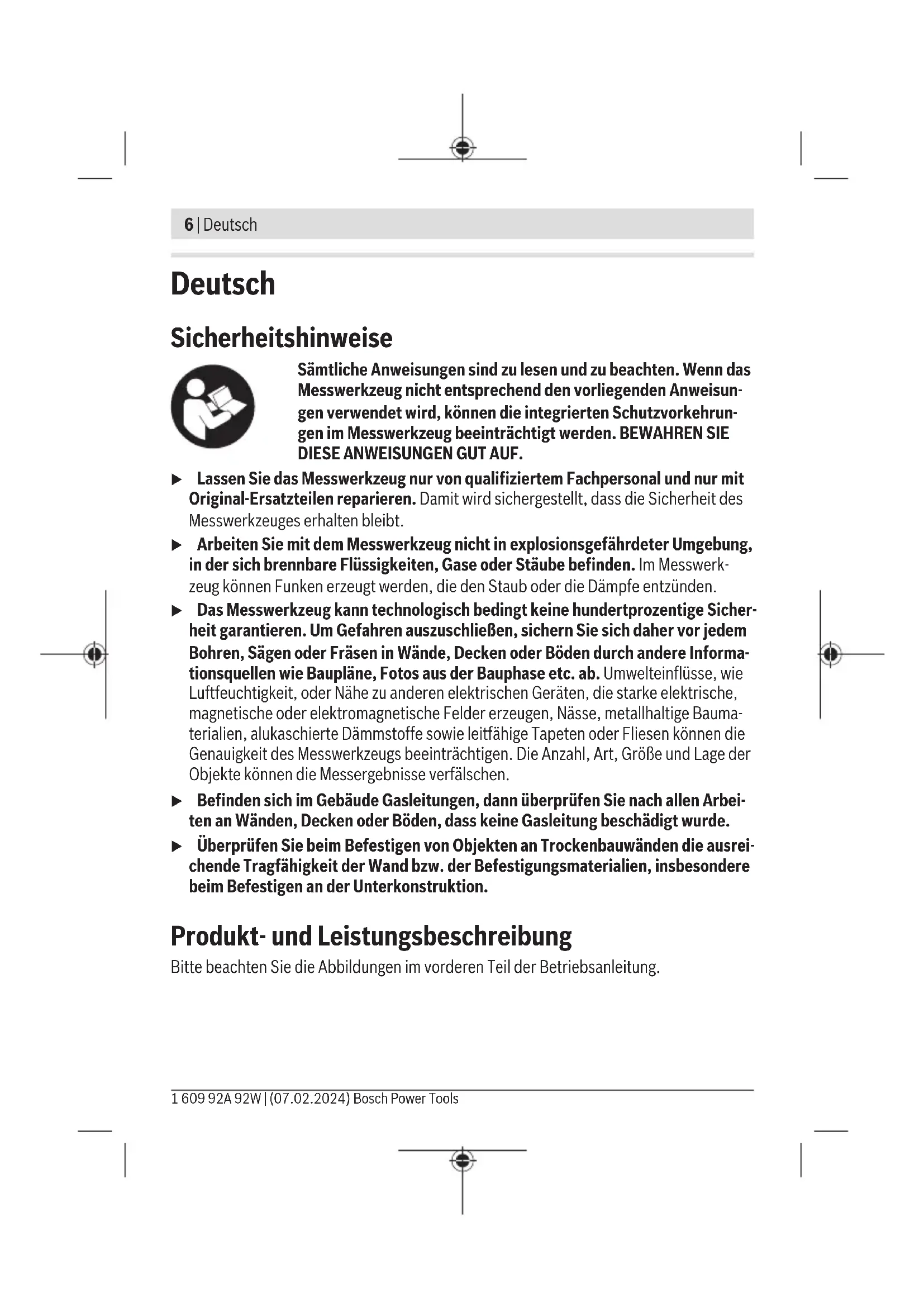

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

▶ Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
Das Messwerkzeug kann technologisch bedingt keine hundertprozentige Sicherheit garantieren. Um Gefahren auszuschließen, sichern Sie sich daher vor jedem Bohren, Sägen oder Fräsen in Wände, Decken oder Böden durch andere Informationsquellen wie Baupläne, Fotos aus der Bauphase etc. ab. Umwelteinflüsse, wie Luftfeuchtigkeit, oder Nähe zu anderen elektrischen Geräten, die starke elektrische, magnetische oder elektromagnetische Felder erzeugen, Nässe, metallhaltige Baumaterialien, alukaschierte Dämmstoffe sowie leitfähige Tapeten oder Fliesen können die Genauigkeit des Messwerkzeugs beeinträchtigen. Die Anzahl, Art, Größe und Lage der Objekte können die Messergebnisse verfälschen.
▶ Befinden sich im Gebäude Gasleitungen, dann überprüfen Sie nach allen Arbeiten an Wänden, Decken oder Böden, dass keine Gasleitung beschädigt wurde.
Überprüfen Sie beim Befestigen von Objekten an Trockenbauwänden die ausreichende Tragfähigkeit der Wand bzw. der Befestigungsmaterialien, insbesondere beim Befestigen an der Unterkonstruktion.

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zur Suche nach Metallen (Eisen- und Nichteisenmetalle, z.B. Armierungseisen) sowie spannungsführenden Leitungen in Wänden, Decken und Fußböden.

Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

(1) Anzeige der Objektmitte
(2) Leuchtring
(3) Markierungsöffnung
(4) Anzeige spannungsführender Leitungen
(5) Anzeige Metallobjekt
(6) Taste Signalton
(7) Ein-/Aus-Taste
(8) Grifffläche
(9) Schutztasche

(10) Gleiter

(11) Sensorbereich

(12) Batteriefachdeckel

(13) Arretierung des Batteriefachdeckels

(14) Seriennummer

Technische Daten

Digitales Ortungsgerät GMS 100-23
Sachnummer	3 601 K81 800
max. ErfassungstiefeA)
– Nichteisenmetalle (Kupfer) 100 mm	B)
– Eisenmetalle 80 mm	C)
– spannungsführende Leitungen 100–230 V (bei angelegter Spannung)	50 mm^D)

Bosch Power Tools 1 609 92A 92W | (07.02.2024)

8 | Deutsch

Digitales Ortungsgerät GMS 100-23

Betriebstemperatur -10 °C ... +50 °C
Lagertemperatur -20 °C ... +70 °C
Betriebsfrequenzbereich 50 ± 2 kHz
max. magnetische Feldstärke (bei 10 m) 42 dBμA/m
max. Einsatzhöhe über Bezugshöhe 2000 m
relative Luftfeuchte max.
- für die Erkennung von Objekten 90 %
- für die Klassifizierung von spannungsführenden Leitungen 50 %
Verschmutzungsgrad entsprechend IEC 61010-1 2	E)
Energieversorgung
- Batterien (Alkali-Mangan) 2 × 1,5 V LR6 (AA)
- Akkus (NiMH) 2 × 1,2 V HR6 (AA)
- Li-Ionen-Akku-Pack (Zubehör) 3,7 V
Betriebsdauer ca.
- mit Batterien (Alkali-Mangan) 9 h
- mit Akkus (NiMH) 9 h
- mit Li-Ionen-Akku-Pack (Zubehör) 7 h
Gewicht
- mit Batterien (Alkali-Mangan)/Akkus (NiMH) 0,28 kg
- mit Li-Ionen-Akku-Pack (Zubehör)	0,26 kg
Maße (Länge × Breite × Höhe)	186 × 86 × 33 mm
Schutzart	IP54
Li-Ionen-Akku-Pack (Zubehör)	BA 3.7V 1.0Ah A
Sachnummer	1 607 A35 ON8

Digitales Ortungsgerät GMS 100-23

1607 A35 17H

A) abhängig von Material und Größe der Objekte sowie Material und Zustand des Untergrundes

B) bei Kupferrohr mit 15 mm Durchmesser

C) bei Bewehrungsstahl mit 12 mm Durchmesser

D) geringere Erfassungstiefe bei nicht spannungsführenden Leitungen

E) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (14) auf dem Typenschild.

Das Messergebnis kann hinsichtlich der Genauigkeit und Erfassungstiefe bei ungünstiger Beschaffenheit des Untergrundes schlechter ausfallen.

Energieversorgung Messwerkzeug

Das Messwerkzeug kann entweder mit handelsüblichen Batterien, mit handelsüblichen NiMH-Akkus oder mit einem als Zubehör erhältlichen Bosch Li-Ionen-Akku-Pack betrieben werden. Zum Betrieb mit Li-Ionen-Akku-Pack beachten Sie die Betriebsanleitung des Li-Ionen-Akku-Packs.

Hinweis: Lagern Sie das Messwerkzeug nie ohne eingesetzten Batteriefachdeckel (12) oder Li-Ionen-Akku-Pack, besonders in staubiger oder feuchter Umgebung.

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien oder NiMH-Akkus empfohlen.

Zum Öffnen des Batteriefachdeckels (12) drücken Sie auf die Arretierung (13). Nehmen Sie den Batteriefachdeckel ab.

Setzen Sie die Batterien bzw. Akkus ein.

Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs.

Setzen Sie den Batteriefachdeckel (12) ein und lassen Sie ihn einrasten.

Ersetzen Sie immer alle Batterien bzw. Akkus gleichzeitig. Verwenden Sie nur Batterien oder Akkus eines Herstellers und mit gleicher Kapazität.

▶ Nehmen Sie die Batterien bzw. Akkus aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien und Akkus können bei längerer Lagerung im Messwerkzeug korrodieren und sich selbst entladen.

10 | Deutsch

Betrieb

Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
▶ Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es einschalten. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
▶ Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Nach starken äußeren Einwirkungen und bei Auffälligkeiten in der Funktionalität sollten Sie das Messwerkzeug bei einer autorisierten Bosch-Kundendienststelle überprüfen lassen.
▶ Halten Sie das Messwerkzeug nur an den vorgesehenen Griffflächen (8), um die Messung nicht zu beeinflussen.
▶ Bringen Sie im Sensorbereich (11) auf der Rückseite des Messwerkzeugs keine Aufkleber oder Schilder an. Insbesondere Schilder aus Metall beeinflussen die Messergebnisse.

Tragen Sie während der Messung keine Handschuhe und achten Sie auf ausreichende Erdung. Bei unzureichender Erdung kann die Erkennung spannungsführender Leitungen beeinträchtigt werden.

Vermeiden Sie während der Messung die Nähe von Geräten, die starke elektrische, magnetische oder elektromagnetische Felder aussenden, wie z.B. Mobiltelefone, Laptops oder Tablets. Deaktivieren Sie nach Möglichkeit bei allen Geräten, deren Strahlung die Messung beeinträchtigen kann, die entsprechenden Funktionen, oder schalten Sie die Geräte aus.

Inbetriebnahme

Ein-/Ausschalten

▶ Stellen Sie vor dem Einschalten des Messwerkzeugs sicher, dass der Sensorbereich (11) nicht feucht ist. Reiben Sie das Messwerkzeug gegebenenfalls mit einem Tuch trocken.
▶ War das Messwerkzeug einem starken Temperaturwechsel ausgesetzt, dann lassen Sie es vor dem Einschalten austemperieren.

Zum Einschalten des Messwerkzeugs drücken Sie die Ein-/Aus-Taste (7).

Zum Ausschalten des Messwerkzeugs drücken Sie erneut die Ein-/Aus-Taste (7).

Wird ca. 5 min lang keine Taste am Messwerkzeug gedrückt und werden keine Objekte detektiert, schaltet sich das Messwerkzeug automatisch ab.

Signalton ein-/ausschalten

Mit der Taste Signalton (6) können Sie den Signalton ein- und ausschalten.

Funktionsweise (siehe Bild A)

Mit dem Messwerkzeug wird der Untergrund des Sensorbereiches (11) in Messrichtung A bis zur maximalen Erfassungstiefe untersucht.

Bei jeder Messung wird automatisch nach Metallobjekten (z.B. Kupferrohr oder Bewehrungsstahl) und spannungsführenden Leitungen (50–60 Hz) gesucht.

Messvorgang (siehe Bild B)

Setzen Sie das Messwerkzeug auf die zu untersuchende Oberfläche auf. Der Leuchtring (2) leuchtet, um die Messbereitschaft anzuzeigen.

Halten Sie das Messwerkzeug gleichmäßig an der Grifffläche (8) fest. Ändern Sie Ihren Griff während der Messung nicht und fassen Sie insbesondere nicht in den Sensorbereich (11).

Bewegen Sie das Messwerkzeug stets geradlinig in Richtung B mit leichtem Druck über den Untergrund, ohne es anzuheben oder den Anpressdruck zu verändern. Die Bewegung des Messwerkzeugs sollte im Wesentlichen quer zum gesuchten Objekt erfolgen. Wenn Sie die Ausrichtung des Objektes in der Wand nicht kennen, dann führen Sie eine Kreuzmessung durch (siehe Bild B).

Ortungsanzeigen:

- Wird kein Objekt unter dem Sensorbereich gefunden, leuchtet der Leuchtring (2) grün und es ertönt kein Signalton.

– Nähert sich das Messwerkzeug einem Objekt, dann leuchtet der Leuchtring (2) rot. Mit zunehmender Annäherung wird der Takt des Signaltons schneller.

- Über der Mitte eines Objektes leuchten die Anzeigen Objektmitte (1) und es ertönt ein Dauerton. Der Leuchtring (2) leuchtet weiterhin rot.

- Entfernt sich das Messwerkzeug vom Objekt, dann erlöschen die Anzeigen Objektmitte (1) und der Takt des Signaltons wird langsamer.

Beim ersten Überfahren werden Mitte und Grenzen des Objektes grob angezeigt. Um die Mitte des Objekt genau zu lokalisieren, bewegen Sie das Messwerkzeug ohne Abheben zurück in Richtung Objekt, bis die Objektmitte erneut angezeigt wird (die Anzeigen Objektmitte (1) leuchten).

Für die genaueren Grenzen des Objekts bewegen Sie das Messwerkzeug von der Objektmitte geradlinig weiter, bis der Leuchtring (2) nicht mehr rot leuchtet.

Wird eine spannungsführende Leitung gefunden, leuchtet die Anzeige spannungsführender Leitungen (4).

12 | Deutsch

Wird ein Metallobjekt (z.B. Armierungseisen, Kupferrohr) gefunden, leuchtet die Anzeige Metallobjekt (5).

Die Markierungsöffnung (3) liegt über dem Messmittelpunkt. Hier können Sie bei Bedarf die Mitte oder die Grenzen eines Objektes markieren.

Hinweis: Nach dem Markieren eines Objekts durch die Markierungsöffnung (3) (z.B. mit einem Stift) müssen Sie eine neue Messung starten, da die Messung durch den Stift beeinträchtigt werden kann.

Hinweise zur Ortung von spannungsführenden Leitungen

– Die Leitung muss unter Spannung stehen. Schließen Sie daher Stromverbraucher (z.B. Leuchten, Geräte) an die gesuchte Stromleitung an. Schalten Sie die Stromverbraucher ein, um sicherzustellen, dass die Stromleitung unter Spannung steht.
- Das 50-bis-60-Hz-Signal der Stromleitung muss das Messwerkzeug erreichen.
Liegt die Leitung in feuchten Wänden (z.B. Luftfeuchtigkeit > 50 %), hinter metallischen Folien (z.B. von Wärmedämmungen) oder in einem metallischen Leerrohr, so erreicht das Signal das Messwerkzeug nicht und die Leitung kann nicht gefunden werden.
- Das Messwerkzeug muss gut geerdet sein. Halten Sie es dazu (ohne Handschuhe) fest an der Grifffläche (8). Achten Sie darauf, dass Sie selbst guten Kontakt zum Boden haben. Isolierende Schuhe, Leitern oder Podeste können den Kontakt behindern. Der Boden selbst muss ebenfalls geerdet sein, sonst kann die Leitung nicht geortet werden.
- Das 50-bis-60-Hz-Signal der Stromleitung muss über der Leitung stärker sein als in der direkten Umgebung. Ist die Wand sehr feucht oder schlecht geerdet, so ist das Signal auf der ganzen Wand gleich stark. Das Messwerkzeug zeigt dann über einen großen Bereich an, dass ein Signal gefunden wurde, kann die Leitung aber nicht genau orten.
In diesem Fall kann es helfen, wenn Sie Ihre freie Hand im Abstand von 20–30 cm zum Messwerkzeug an die Wand halten, um das Signal von der Wand abzuleiten. Die Position der freien Hand sollte jedoch während des Messvorgangs nicht geändert werden.
- Mehrphasen-Stromleitungen (bekannt als Drehstrom oder Starkstrom) können nicht als spannungsführende Leitung geortet werden, weil sich das Signal der verschiedenen Phasen gegenseitig aufhebt. Sie können Mehrphasen-Stromleitungen in geringer Tiefe aber als Metallobjekt orten.
– Leitfähige Wandoberflächen wie z.B. bestimmte Fliesen können dazu führen, dass Stromleitungen nicht angezeigt werden oder der Leuchtring (2) über einem großen Bereich rot leuchtet.

- Flach liegende Stromleitungen (bis maximal 2–3 cm Tiefe) können zusätzlich als Metallobjekt angezeigt werden. Dies trifft jedoch nicht auf Litzenkabel zu.

▶ Schalten Sie die Stromverbraucher aus und schalten Sie die spannungsführenden Leitungen stromlos, bevor Sie in Wände, Decken oder Böden bohren, sägen oder fräsen. Überprüfen Sie nach allen Arbeiten, dass am Untergrund angebrachte Objekte nicht unter Spannung stehen.

Hinweise zur Objektanzeige

- Breitere Objekte sind durch rotes Leuchten des Leuchtrings (2) in einem weiten Bereich erkennbar. Unter Umständen werden breite Objekte dabei nicht in der gesamten Ausdehnung angezeigt.

▶ Bevor Sie in die Wand bohren, sägen oder fräsen, sollten Sie sich noch durch andere Informationsquellen vor Gefahren sichern. Da die Messergebnisse durch Umgebungseinflüsse oder die Wandbeschaffenheit beeinflusst werden können, kann Gefahr bestehen, obwohl kein Signalton ertönt und der Leuchtring (2) grün leuchtet.

Fehler – Ursachen und Abhilfe

Ursache Abhilfe

Keine Messung möglich, beide Anzeigen Objektmitte (1) blinken abwechselnd und ...

... die Anzeige Metallobjekt (5) und die Anzeige spannungsführender Leitungen (4) leuchten nicht.

Die Messung wird durch elektrische, magnetische oder elektromagnetische Felder beeinträchtigt (z.B durch Mobiltelefone, Laptops oder Tablets in der Nähe des Messwerkzeugs).

Deaktivieren Sie nach Möglichkeit bei allen Geräten, deren Strahlung die Messung beeinträchtigen kann, die entsprechenden Funktionen, oder schalten Sie die Geräte aus.

... die Anzeige Metallobjekt (5) blinkt.

Das Messwerkzeug befindet sich außerhalb der Betriebstemperatur oder war starken Temperaturschwankungen ausgesetzt.

Schalten Sie das Messwerkzeug aus und lassen Sie es austemperieren, bevor Sie es wieder einschalten. Exakte Messungen sind nur möglich, wenn die Temperatur im Inneren des Messwerkzeugs konstant bleibt.

... die Anzeige Metallobjekt (5) und die Anzeige spannungsführender Leitungen (4) blinken.

14 | Deutsch

Ursache Abhilfe

Das Messwerkzeug hat eine Störung und ist nicht mehr funktionsfähig.

Senden Sie das Messwerkzeug an eine autorisierte Bosch-Kundendienststelle.

Der Leuchtring (2) leuchtet dauerhaft rot und die Anzeige Metallobjekt (5) leuchtet dauerhaft, obwohl sich kein Metallobjekt in der Nähe des Messwerkzeugs befindet.

Die Werkskalibrierung ist nicht mehr gültig (z.B. wegen Sturz aus großer Höhe).

Kalibrieren Sie das Messwerkzeug manuell nach (siehe „Messwerkzeug nachkalibrieren“, Seite 14).

Der Leuchtring (2) leuchtet beim Aufsetzen auf den Untergrund nicht.

Der Untergrund kann nicht erkannt werden, weil der Sensorbereich (11) verschmutzt ist.

Säubern Sie das Messwerkzeug mit einem trockenen, weichen Tuch und starten Sie die Messung neu.

Der Wandkontakt bzw. Untergrund kann aufgrund besonderer Wandeigenschaften (z.B. sehr dunkle Oberfläche) nicht erkannt werden.

Setzen Sie das Messwerkzeug auf den Untergrund. Für eine manuelle Wanderkennung drücken Sie die Taste Signalton (6) so lang (etwa 5 s), bis der Leuchtring (2) aufleuchtet und ein Signalton ertönt. Messen Sie dann wie gewohnt.Hinweis: Vor der nächsten Messung auf einem anderen Untergrund müssen Sie die manuelle Wanderkennung wieder zurücksetzen. Schalten Sie dazu das Messwerkzeug aus und wieder ein.

Messwerkzeug nachkalibrieren

Leuchtet der Leuchtring (2) dauerhaft rot und die Anzeige Metallobjekt (5) leuchtet dauerhaft, obwohl sich kein Objekt aus Metall in der Nähe des Messwerkzeugs befindet, können Sie das Messwerkzeug manuell nachkalibrieren.

• Stellen Sie sicher, dass die Batterien bzw. Akkus nicht schwach oder leer sind.
  – Schalten Sie das Messwerkzeug aus.
• Entfernen Sie alle Objekte, die angezeigt werden könnten, aus der Nähe des Messwerkzeugs (auch Armbanduhr oder Ringe aus Metall).

Halten Sie das Messwerkzeug waagerecht so in die Luft, dass die Rückseite des Messwerkzeugs zum Boden zeigt.

• Um in den Kalibriermodus zu wechseln, drücken Sie gleichzeitig die Ein-/Aus-Taste (7) sowie die Taste Signalton (6). Halten Sie beide Tasten so lange gedrückt (ca. 5–10 s), bis der Leuchtring (2) rot blinkt.
• Um die Neukalibrierung zu starten, drücken Sie die Taste Signalton (6) und halten sie so lange gedrückt (ca. 5–10 s), bis der Leuchtring (2) rot leuchtet.
• Verlief die Kalibrierung erfolgreich, startet das Messwerkzeug nach einigen Sekunden automatisch und ist wieder betriebsbereit.

Hinweis: Startet das Messwerkzeug nicht automatisch, wiederholen Sie das Nachkali-brieren. Sollte das Messwerkzeug dennoch nicht starten, senden Sie es an eine autorisierte Bosch-Kundendienststelle.

Wartung und Service

Wartung und Reinigung

Überprüfen Sie das Messwerkzeug vor jedem Gebrauch. Bei sichtbaren Beschädigungen oder losen Teilen im Inneren des Messwerkzeugs ist die sichere Funktion nicht mehr gewährleistet.

Halten Sie das Messwerkzeug stets sauber und trocken, um gut und sicher zu arbeiten. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem trockenen, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Entfernen Sie die Gleiter (10) auf der Rückseite des Messwerkzeugs nicht.

Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche.

Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche ein.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

16 | Deutsch

Zur Luhne 2

37589 Kalefeld – Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Messwerkzeuge, Akkus/Batterien, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindes-

tens 800 m ^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.
