GMS 10023 Professional - детектор BOSCH - Безплатно ръководство за потребителя

Тип продукт	Цифров детектор
Марка	Bosch
Модел	GMS 10023 Professional
Референция	3 601 K81 800
Размери (Д x Ш x В)	186 x 86 x 33 mm
Тегло	0,28 kg (с батерии) / 0,26 kg (с Li-Ion акумулатор)
Захранване	2 x 1,5 V LR6 (AA) алкални или 2 x 1,2 V HR6 (AA) NiMH или Li-Ion акумулатор 3,7 V (аксесоар)
Автономност	Около 9 ч (алкални/NiMH), 7 ч (Li-Ion)
Макс. дълбочина на откриване	100 mm (цветни метали), 80 mm (черни метали), 50 mm (кабели под напрежение)
Основни функции	Откриване на черни/цветни метали, електрически кабели под напрежение (50-60 Hz), звуков и визуален сигнал (светлинен пръстен), автоматично изключване след 5 мин
Работен температурен диапазон	-10 °C ... +50 °C
Температурен диапазон на съхранение	-20 °C ... +70 °C
Степен на защита	IP54
Работна честота	50 ± 2 kHz
Макс. надморска височина на работа	2000 m
Макс. относителна влажност	90 % (откриване на обекти), 50 % (класификация на кабели под напрежение)
Поддръжка и почистване	Почиствайте с мека, суха кърпа. Не използвайте препарати или разтворители. Не потапяйте във вода.
Безопасност	Не използвайте във взривоопасна среда. Винаги проверявайте с други източници преди пробиване. Ремонт само от квалифициран сервиз.
Резервни части и ремонтопригодност	Оригинални резервни части Bosch. Следпродажбено обслужване Bosch. Ремонт в оторизиран сервиз.
Включени аксесоари	Защитен калъф

Често задавани въпроси - GMS 10023 Professional BOSCH

Как ръчно да калибрирам детектора?

Ако светлинният пръстен светне в червено без метален обект, дръжте уреда хоризонтално във въздуха, натиснете едновременно бутоните за Включване/Изключване и Звуков сигнал за 5-10 сек, докато пръстенът започне да мига в червено. Отпуснете, след това натиснете Звуков сигнал за 5-10 сек. Уредът се рестартира автоматично.

Какви батерии да използвам и как да ги сменя?

Използвайте алкални батерии LR6 (AA) или акумулаторни NiMH HR6 (AA). За смяна натиснете ключалката на капака на батерийното отделение, отстранете капака, поставете батериите, спазвайки полярността, и затворете капака до щракване.

Как да локализирам точно центъра на обект?

Преместете уреда по права линия по повърхността. Когато светлинният пръстен стане червен и звуковият сигнал е непрекъснат, индикаторите за център светват. За по-голяма точност направете кръстосано измерване (хоризонтално и вертикално) и използвайте отвора за маркиране.

Защо детекторът ми не показва нищо или мига?

Възможни причини: електромагнитни полета наблизо (телефони, компютри), температура извън диапазона или повреда на уреда. Отдалечете източниците на смущения или ги изключете. Ако индикаторите мигат, изключете уреда и го оставете да достигне стайна температура. Ако проблемът продължава, свържете се с отдела за обслужване на клиенти.

Могат ли да се откриват кабели без напрежение?

Да, частично. Електрическите кабели без напрежение могат да бъдат открити като метални обекти до 2-3 см дълбочина, но откриването е по-малко надеждно. За кабели под напрежение максималната дълбочина е 50 мм.

Как да почиствам и поддържам детектора?

Почиствайте уреда с мека, суха кърпа. Никога не използвайте детергенти или разтворители. Не го потапяйте във вода. Съхранявайте го в предоставения защитен калъф. Проверявайте уреда преди всяка употреба.

Какви са звуковите и светлинните сигнали?

Зелен светлинен пръстен: готовност, няма обект. Червен: обектът е открит. Непрекъснат звуков сигнал и светнали индикатори за център: точно над обекта. Интензитетът на звука се увеличава при приближаване. Индикаторът за кабел под напрежение светва за активни кабели.

Как да използвам отвора за маркиране?

Отворът за маркиране (3) се намира над центъра на измервателната зона. Използвайте го, за да маркирате центъра или ръбовете на обект с молив. След маркиране започнете ново измерване, за да избегнете грешки.

Какво да направя, ако светлинният пръстен не свети при допир до стена?

Ако зоната за откриване е замърсена, почистете я. Ако стената има специална повърхност (много тъмна), задръжте натиснат бутона за Звуков сигнал около 5 сек, докато пръстенът светне и се чуе звуков сигнал, след което измервайте нормално.

Как да избегна фалшиви откривания?

Дръжте уреда за захвата, не носете ръкавици, отдалечете телефони и компютри и избягвайте проводящи повърхности (плочки). Уверете се, че подът е добре заземен. Консултирайте се и със строителните планове.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GMS 10023 Professional BOSCH

Оригинална инструкция

Оригинално упатство за работа

Оригинално упутство за рад

Оригинална навила

Оригиналне упутство за рад

Български ...... Страница 234

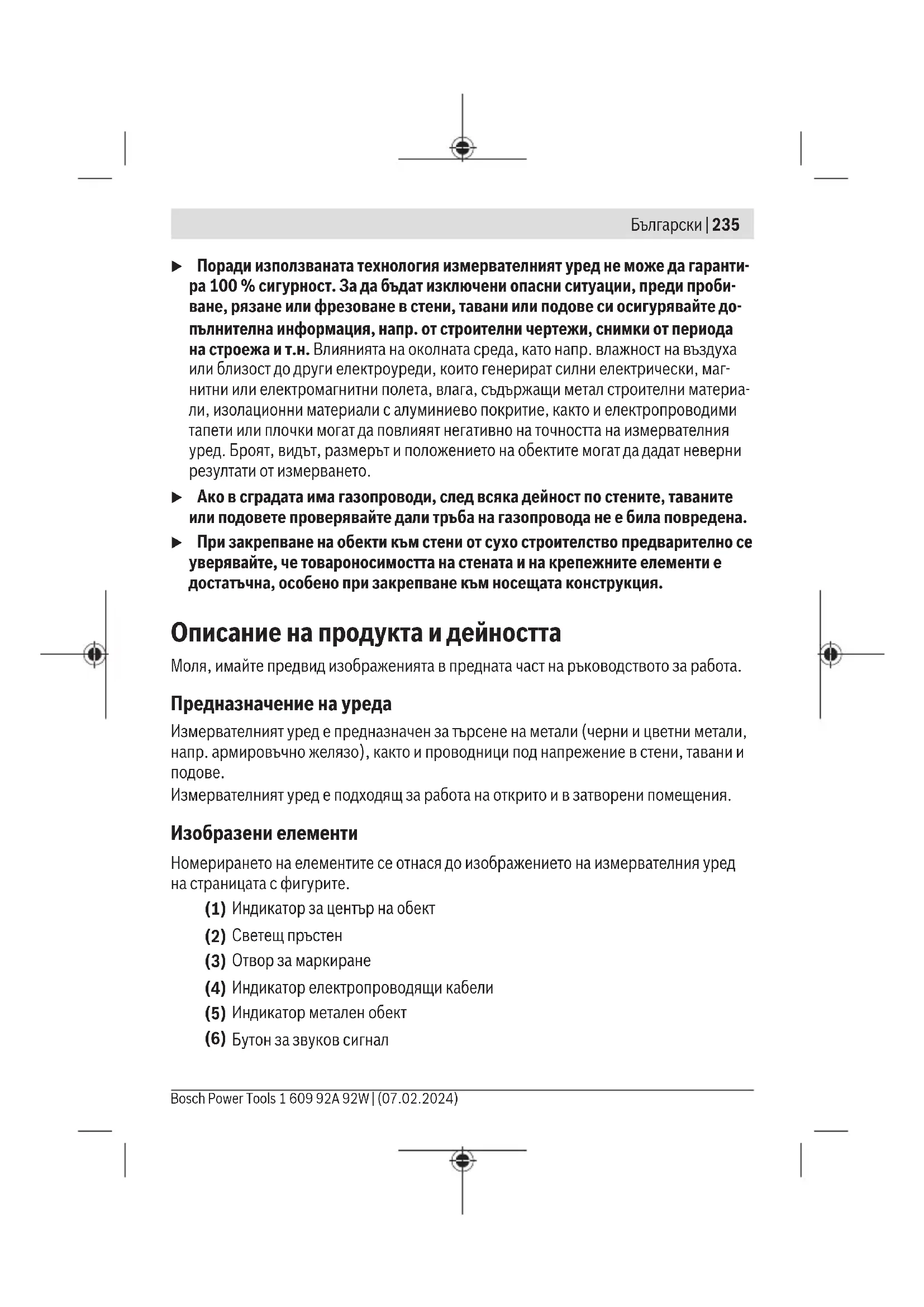

Указания за сигурност

Прочетете и спазвайте всички указания. Ако измервателният уред не бъде използван съобразно настоящите указания, вградените в него защитни механизми могат да бъдат увредени. СЪХРАНЯВАЙТЕ ТЕЗИ УКАЗАНИЯ НА СИГУРНО МЯСТО.

Допускайте измервателният уред да бъде ремонтиран само от квалифицирани техници и само с използване на оригинални резервни части. С това се гарантира запазването на функциите, осигуряващи безопасността на измервателния уред. ▶ Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове. В измервателния уред могат да възникнат искри, които да възпламенят праха или парите.

Поради използваната технология измервателният уред не може да гарантира 100 % сигурност. За да бъдат изключени опасни ситуации, преди пробиване, рязане или фрезоване в стени, тавани или подове си осигурявайте допълнителна информация, напр. от строителни чертежи, снимки от периода на строежа и т.н. Влиянията на околната среда, като напр. влажност на въздуха или близост до други електроуреди, които генерират силни електрически, магнитни или електромагнитни полета, влага, съдържащи метал строителни материали, изолационни материали с алуминиево покритие, както и електропроводими тапети или плочки могат да повлияят негативно на точността на измервателния уред. Броят, видът, размерът и положението на обектите могат да дадат неверни резултати от измерването. ▶ Ако в сградата има газопроводи, след всяка дейност по стените, таваните или подовете проверявайте дали тръба на газопровода не е била повредена. ▶ При закрепване на обекти към стени от сухо строителство предварително се уверявайте, че товароносимостта на стената и на крепежните елементи е достатъчна, особено при закрепване към носещата конструкция.

Описание на продукта и дейността

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Предназначение на уреда

Измервателният уред е предназначен за търсене на метали (черни и цветни метали, напр. армировъчно желязо), както и проводници под напрежение в стени, тавани и подове.

Измервателният уред е подходящ за работа на открито и в затворени помещения.

Изобразени елементи

Номерирането на елементите се отнася до изображението на измервателния уред на страницата с фигурите.

(1) Индикатор за център на обект (2) Светещ пръстен (3) Отвор за маркиране (4) Индикатор електропроводящи кабели (5) Индикатор метален обект (6) Бутон за звуков сигнал

(7) Пусков прекъсвач

(8) Повърхност за захващане

(9) Предпазна чанта

(10) Плъзгач

(11) Сензорна зона

(12) Капак на гнездото за батерии

(13) Застопоряване на капака на гнездото за батерии

(14) Сериен номер

Технически данни

Дигитален локализиращ уред GMS 100-23
Каталожен номер	3 601 K81 800
макс. дълбочина на откриванеA)
– Цветни метали (мед) 100 mm	B)
– Черни метали 80 mm	C)
– електропроводящи проводници 100–230 V (при на-лично напрежение)	50 mmD)
Работна температура –10 °C ... +50 °C
Температурен диапазон за съхраняване –20 °C ... +70 °C
Работен честотен диапазон 50 ± 2 kHz
макс. сила на магнитното поле (при 10 m) 42 dBμA/m
Макс. работна височина над базовата височина 2000 m
Относителна влажност макс.
– за разпознаване на обекти 90%
– за класифициране на електропроводящи проводници 50%
Степен на замърсяване съгласно IEC 61010-1 2	E)
Електрическо захранване
– Батерии (алкално-манганови) 2 × 1,5 V LR6 (AA)
– Акумулаторни батерии (NiMH) 2 × 1,2 V HR6 (AA)
– Литиево-йонна акумулаторна батерия (принадлеж-ност)	3,7 V

A) в зависимост от материала и големината на обекта, както и от материала и състоянието на основата; B) при медна тръба с 15 mm диаметър; C) при армировъчна стомана с 12 mm диаметър; D) малка дълбочина на откриване при неелектропроводими кабели; E) има само непроводимо замърсяване, при което обаче е възможно да се очаква временно причинена проводимост поради конденз. За еднозначно идентифициране на Вашия измервателен уред служи серийният номер (14) на табелката на уреда.

▶ При неблагоприятна структура на основата резултатът от измерването може и да е по-лош по отношение на точност и дълбочина на откриване.

Захранване на измервателния инструмент

Измервателният уред може да бъде захранван с обикновени батерии, с обикновени NiMH акумулаторни батерии или с налична като принадлежност литиево-йонна акумулаторна батерия на Bosch. За работата с литиево-йонна акумулаторна батерия спазвайте инструкцията за експлоатация на последната.

Указание: Никога не складирайте измервателния уред без поставен капак на гнездото за батерии (12) или литиево-йонна акумулаторна батерия (принадлежност), особено в прашна или влажна среда.

Използване/смяна на батериите

За работата на измервателния уред се препоръчва употребата на алкално-манганови или NiMH акумулаторни батерии.

За отваряне на капака на гнездото за батерии (12) натиснете застопоряването (13). Демонтирайте капака на гнездото за батерии.

Поставете обикновени или акумулаторни батерии.

Внимавайте за правилната им полярност, изобразена на фигурата от вътрешната страна на гнездото за батерии.

Винаги сменяйте всички батерии, респ. акумулаторните батерии едновременно. Използвайте само батерии или акумулаторни батерии на един производител и с еднакъв капацитет.

Когато няма да използвате измервателния уред продължително време, изваждайте батериите, респ. акумулаторните батерии. При продължително съхраняване в измервателния уред батериите и акумулаторните батерии в измервателния инструмент могат да кородират и да се саморазредят.

Работа

▶ Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи. ▶ Не излагайте измервателния уред на екстремни температури или резки температурни промени. При големи температурни разлики изчакайте уредът да се темперира, преди да го включите. При екстремни температури или големи температурни разлики точността на измервателния уред може да се влоши. ▶ Избягвайте силни удари или изпускане на измервателния уред. След силни външни въздействия и при неправилно функциониране трябва да предадете измервателния уред за проверка в оторизиран сервиз за електроинструменти на Bosch. Дръжте измервателния уред само за предвидените за целта ръкохватки (8), за да не влияете върху измерването.

▶ Не поставяйте лепенки и табелки в зоната на сензора (11) на гърба на измервателния уред. Табелки от метал влияят силно на резултатите от измерването.

По време на измерването не носете ръкавици и внимавайте за достатъчно заземяване. При недостатъчно заземяване разпознаването на електропроводящите кабели може да се влоши.

Избягвайте по време на измерването близостта на уреди, които изпращат силни електрически, магнитни или електромагнитни полета, като например мобилни телефони, лаптопи или таблети. По възможност при всички уреди, които могат с излъчването си да влошат измерването, деактивирайте съответните функции или изключвайте уредите.

Включване и изключване

▶ Преди включване на измервателния уред се уверете, че сензорната зона (11) не е влажна. При необходимост подсушете уреда с мека кърпа. ▶ Ако уредът е бил подложен на резки температурни промени, преди да го включите, го оставете да се темперира.

За включване на измервателния уред натиснете пусковия прекъсвач (7).

За изключване на измервателния уред натиснете отново пусковия прекъсвач (7).

Ако за прибл. 5 min не бъде натиснат бутон на измервателния уред, за предпазване на батериите измервателният уред се изключва автоматично.

Включване/изключване на звуковия сигнал

С измервателния уред се проверява основата в зоната на сензорите (11) по направление на измерването А до максималната дълбочина на откриване.

При всяко измерване автоматично се търсят метални обекти (напр. медна тръба или армировъчна стомана) и електропроводящи проводници (50–60 Hz).

Допрете измервателния уред до изследваната повърхност. Светещият пръстен (2) свети, за да се покаже готовността за измерване.

Дръжте измервателния уред равномерно върху повърхността за захващане (8). Не променяйте хвата си по време на измерването и не пипайте сензорната област (11).

Премествайте измервателния уред винаги по права линия в странична посока В с лек натиск върху основата, без да го повдигате или да променяте силата на притискане. Движението на измервателния уред трябва да става по същество напречно на търсения обект. Ако не познавате разположението на обекта в стената, извършете кръстосано измерване (вж. фиг. В).

Индикации за локализиране:

– Ако не се открие обект под сензорната зона, светещият пръстен (2) свети в зелено и няма звуков сигнал. – Ако измервателният уред се приближи до обект, светещият пръстен (2) свети в червено. С приближаването тактът на звуковия сигнал става по-бърз. – Над средата на обекта индикаторите за среда на обект (1) светят и прозвучава постоянен тон. Светещият пръстен (2) продължава да свети в червено. – Ако измервателният уред се отдалечи от обекта, индикаторите за среда на обекта (1) угасват и тактът на звуковия сигнал става по-бавен.

При първото преминаване се показват грубо средата и границите на обекта.

За да локализирате точно средата на обекта, преместете измервателния уред без повдигане обратно в посока на обекта, докато средата на обекта не се покаже наново (индикаторите за среда на обекта (1) светят).

За по-точни граници на обекта преместете измервателния уред от средата на обекта по права линия нататък, докато светещият пръстен (2) вече не свети в червено.

Ако се открие проводник под напрежение, индикаторът за проводници под напрежение (4) светва.

Ако се открие метален обект (напр. армировъчно желязо, медна тръба), индикаторът за метален обект (5) светва.

Маркировъчният отвор (3) е над централната точка на измерване. Тук можете при нужда да маркирате среда или граници на обект.

Указание: След маркирането на обект чрез маркировъчния отвор (3) (напр. с молив) трябва да стартирате ново измерване, тъй като измерването може да се влоши от молива.

Указания за локализиране на електропроводящи проводници

– Проводникът трябва да е под напрежение. Затова включвайте консуматори (напр. лампи, уреди) към търсения проводник. Включете консуматора, за да се уверите, че проводникът действително е под напрежение. – Сигналът 50 до 60 Hz на електрическия проводник трябва да достига измервателния уред. Ако проводникът е във влажни стени (напр. влажност на въздуха > 50 %), зад метално фолио (напр. на топлоизолации) или в куха метална тръба,

сигналът не достига до измервателния уред и проводникът не може да бъде открит.

– Измервателният уред трябва да е добре заземен. За целта го дръжте (без ръкавица) здраво за повърхността за захващане (8). Внимавайте Вие самите да имате добър контакт към пода. Изолиращи обувки, стълби или платформи могат да влошат контакта. Самият под трябва също да е заземен, в противен случай проводникът не може да бъде открит. – Сигналът 50 до 60 Hz трябва да е по-силен над проводника, отколкото в непосредствената околност. Ако стената е твърде суха или лошо заземена, сигналът по цялата стена е еднакво силен. Тогава измервателният уред показва в голяма зона, че е открил сигнал, но не може точно да локализира проводника. В такъв случай може да помогне, ако поставите свободната си ръка на разстояние 20–30 см от измервателния уред, за да отведете сигнала от стената. Позицията на свободната ръка обаче по време на процедурата по измерване не трябва да се променя. – Проводници на многофазен ток (известен също като трифазен ток или силен ток) не могат да бъдат локализирани като електропроводящи проводници, тъй като сигналът от различните фази взаимно си влияе. Можете обаче да локализирате проводници на многофазен ток на ниска дълбочина като метален обект. – Електропроводимите стенни повърхности, като напр. определени фазери, могат да доведат до това, електрическите проводници да не се показват или светещият пръстен (2) да свети в червено върху голяма зона. – Плоско разположените електрически проводници (до максимум 2–3 см дълбочина) могат допълнително да се показват като метален обект. Това обаче не касае многожилните кабели. ▶ Преди да пробивате, режете или фрезовате стени, тавани и подове изключвайте консуматора на ток и предпазителя на веригата. След всички дейности се уверете, че закрепените към основата обекти не са под напрежение.

Указания за индикация на обект

– По-широките обекти се разпознават с червено светене на светещия пръстен (2) в широка област. При определени обстоятелства широките обекти не се показват в цялото им разширение. ▶ Преди да започнете пробиване, рязане или фрезоване в стена, трябва да се информирате и от други източници за наличието на опасности. Тъй като резултатите от измерването могат да бъдат повлияни от околната среда или структурата на стената, е възможно да съществува опасност, въпреки че няма звуков сигнал и светещият пръстен (2) свети със зелена светлина.

Грешки – Причини за възникване и начини за отстраняване

Причина Помощ

Не е възможно измерване, двата индикатора за среда на обекта (1) мигат с редуване и ...

... индикаторът за метален обект (5) и индикаторът за проводници под напрежение (4) не светят.

Измерването е влошено от електрически, магнитни или електромагнитни полета (напр. от мобилни телефони, лаптопи или таблети в близост до измервателния уред).

По възможност при всички уреди, които могат с излъчването си да влошат измерването, деактивирайте съответните функции или изключвайте уредите.

... индикаторът за метален обект (5) мига.

Измервателният уред се намира извън работната температура или е подложен на силни температурни колебания.

Изключете измервателния уред и го оставете да се темперира, преди да го включите отново. Точни измервания са възможни само ако температурата вътре в измервателния уред остава постоянна.

Индикаторът за метален обект (5) и индикаторът за проводници под напрежение (4) мигат.

Измервателният уред има повреда и вече не е функционален.

Изпратете измервателния уред в оторизиран сервиз за електроинструменти на Bosch.

Светещият пръстен (2) свети постоянно в червено и индикаторът за метален обект (5) свети постоянно, въпреки че няма метален обект в близост до измервателния уред.

Фабричното калибриране вече не е валидно (напр. поради падане от голяма височина).

Калибрирайте измервателния уред ръчно съгласно (вж. „Допълнително калибриране на измервателния уред“, Страница 243).

Светещият пръстен (2) не свети при поставяне на земята.

Земята не се разпознава, защото сензорната зона (11) е замърсена.

Почистете измервателния уред със суха и мека кърпа и стартирайте наново измерването.

Контактът със стената, респ. основата може да не се разпознава поради специални свойства на стената (напр. много тъмна повърхност).

Поставете измервателния уред върху основата. За ръчно разпознаване на стена натиснете бутона за звуков сигнал (6) дълго (за около 5 s), така че

Причина Помощ

на стената (напр. много тъмна повърхност).

светещият пръстен (2) да светне и да прозвучи звуков сигнал. Извършете измерването, както обикновено.

Указание: Преди следващото измерване върху друга основа трябва да нулирате ръчното разпознаване на стена. Изключете и отново включете измервателния уред.

Допълнително калибриране на измервателния уред

Ако светещият пръстен (2) свети постоянно в червено и индикаторът за метален обект (5) свети постоянно, въпреки че няма метален обект в близост до измервателния уред, можете да докалибрирате измервателния уред ръчно.

– Уверете се, че батериите, респ. акумулаторните батерии не са слаби или изтощени. – Изключете измервателния уред. – Отстранете всички обекти, които могат да се покажат, от близостта на измервателния уред (вкл. ръчен часовник или пръстени от метал). Дръжте измервателния уред водоравно във въздуха, така че задната страна на уреда да сочи към пода. – За да смените режима на калибриране, натиснете едновременно пусковия прекъсвач (7), както и бутона Звуков сигнал (6). Задръжте двата бутона натиснати дотогава (за ок. 5–10 s), докато светещият пръстен (2) замига в червено. – За да стартирате ново калибриране, натиснете бутона за звуков сигнал (6) и го задръжте натиснат (за ок. 5–10 s), докато светещият пръстен (2) светне в червено. – Ако калибрирането е преминало успешно, измервателният уред след няколко секунди автоматично стартира и е отново готов за работа.

Указание: Ако измервателният уред не стартира автоматично, повторете последващото калибриране. Ако въпреки това измервателният уред не стартира, изпратете го в оторизиран клиентски сервиз на Bosch.

Поддържане и сервиз

Поддържане и почистване

▶ Винаги преди употреба проверявайте измервателния уред. При видими повреди или разхлабени елементи вътре в него използването му не е безопасно.

За да работите качествено и сигурно, дръжте измервателния уред винаги чист и сух.

Не потопявайте измервателния уред във вода или други течности.

Избърсвайте замърсявания със суха мека кърпа. Не използвайте почистващи препарати или разтворители.

Не сваляйте плъзгачите (10) от задната страна на измервателния уред.

Съхранявайте и пренасяйте уреда само във включената в окомплектовката предназначена чанта.

При необходимост от ремонт предоставяйте измервателния уред в чантата.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:

www.bosch-pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на:

С оглед опазване на околната среда измервателния уред, обикновените или акумулаторни батерии, допълнителните принадлежности и опаковките трябва да се предават за оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте измервателните уреди и акумулаторните батерии/батериите при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC за старите електрически и електронни уреди и нейното транспортиране в националното право измервателните уреди, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EO повредени или изхабени обикновени или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях суровини.

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околната среда и човешкото здраве.
