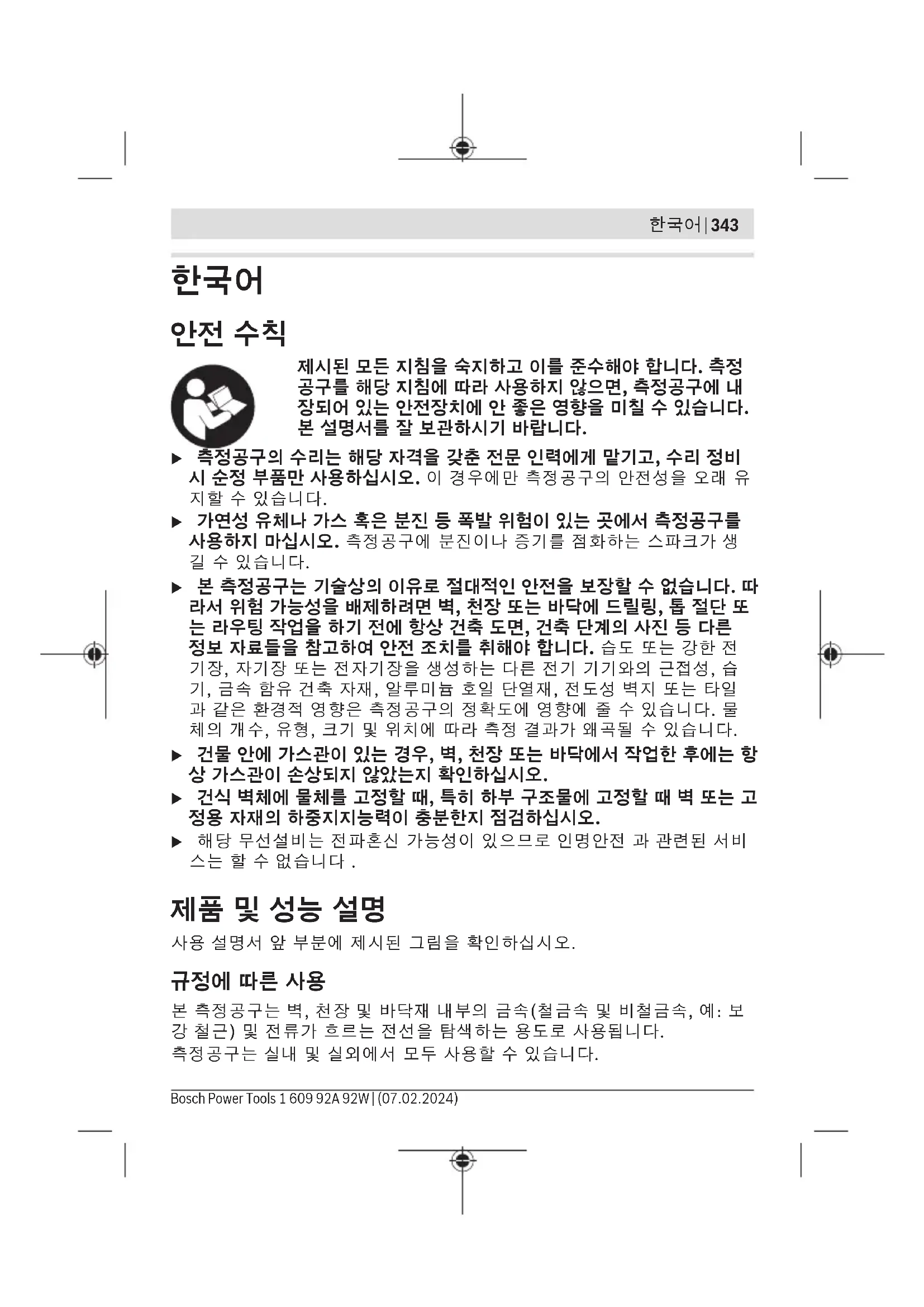

제시된 모든 지침을 숙지하고 이를 준수해야 합니다. 측정 공구를 해당 지침에 따라 사용하지 않으면, 측정공구에 내장되어 있는 안전장치에 안 좋은 영향을 미칠 수 있습니다. 본 설명서를 잘 보관하시기 바랍니다.

▶ 측정공구의 수리는 해당 자격을 갖춘 전문 인력에게 맡기고, 수리 정비 시 순정 부품만 사용하십시오. 이 경우에만 측정공구의 안전성을 오래 유지할 수 있습니다.
▶ 가연성 유체나 가스 혹은 분진 등 폭발 위험이 있는 곳에서 측정공구를 사용하지 마십시오. 측정공구에 분진이나 증기를 점화하는 스파크가 생길 수 있습니다.
본 측정공구는 기술상의 이유로 절대적인 안전을 보장할 수 없습니다. 따라서 위험 가능성을 배제하려면 벽, 천장 또는 바닥에 드릴링, 톼 절단 또는 라우팅 작업을 하기 전에 항상 건축 도면, 건축 단계의 사진 등 다른 정보 자료들을 참고하여 안전 조치를 취해야 합니다. 습도 또는 강한 전기장, 자기장 또는 전자기장을 생성하는 다른 전기 기기와의 근접성, 습기, 금속 함유 건축 자재, 알루미늄 호일 단열재, 전도성 벽지 또는 타일과 같은 환경적 영향은 측정공구의 정확도에 영향에 줄 수 있습니다. 물체의 개수, 유형, 크기 및 위치에 따라 측정 결과가 왜곡될 수 있습니다.
▶ 건물 안에 가스관이 있는 경우, 벽, 천장 또는 바닥에서 작업한 후에는 항상 가스관이 손상되지 않았는지 확인하십시오.
▶ 건식 벽체에 물체를 고정할 때, 특히 하부 구조물에 고정할 때 벽 또는 고정용 자재의 하중지지능력이 충분한지 점검하십시오.
▶ 해당 무선설비는 전파혼신 가능성이 있으므로 인명안전 과 관련된 서비스는 할 수 없습니다.

제품 및 성능 설명

사용 설명서 앞 부분에 제시된 그림을 확인하십시오.

규정에 따른 사용

본 측정공구는 벽, 천장 및 바닥재 내부의 금속(철금속 및 비철금속, 예: 보강 철근) 및 전류가 흐르는 전선을 탐색하는 용도로 사용됩니다.

측정공구는 실내 및 실외에서 모두 사용할 수 있습니다.

344|한국어

제품의 주요 명칭

제품의 주요 명칭에 표기되어 있는 번호는 측정공구의 그림이 나와있는 면을 참고하십시오.

(1) 물체 중심 표시기
(2) 조명 링
(3)마킹 홀
(4) 활선 케이블 표시기
(5) 금속 물체 표시기
(6)신호음 버튼
(7) 전원 버튼
(8) 손잡이면
(9) 보호 가방

(10) 슬라이더

(11) 센서 영역

(12)배터리 케이스 덮개

(13)배터리 케이스 덮개 잠금쇠

(14)일련 번호

제품 사양

디지털 탐지기	GMS 100-23
품번	3 601 K81 800
최대 탐지 깊이A)
- 비철금속(구리)	100 mm^B)
- 철금속	80 mm^C)
- 활선 케이블 100-230 V(전압이 인가된 상태)	50 mm^D)
작동 온도	-10 °C ... +50 °C
보관 온도	-20 °C ... +70 °C
작동 주파수 범위	50 ± 2 kHz
최대 자계 강도(10 m인 경우)	42 dBμA/m
기준 높이를 초과한 최대 사용 높이	2000 m
상대 습도 최대

한국어|345

디지털 탐지기	GMS 100-23
- 물체 감지용	90%
- 활선 케이블 분류용	50%
IEC 61010-1에 따른 오염도	2^E)
전원 공급
- 배터리(알칼리 망간)	2 × 1.5 V LR6 (AA)
- 총전용 배터리(니켈수소)	2 × 1.2 V HR6 (AA)
- 리튬 이온 배터리팩(액세서리)	3.7 V
작동 시간, 약
- 배터리(알칼리 망간) 사용 시	9 h
- 총전용 배터리(니켈수소) 사용 시	9 h
- 리튬 이온 배터리팩(액세서리) 사용 시	7 h
중량
- 배터리(알칼리 망간)/총전용 배터리(니켈수소)사용 시	0.28 kg
- 리튬 이온 배터리팩(액세서리) 사용 시	0.26 kg
치수(길이 × 폭 × 높이)	186 × 86 × 33 mm
보호 등급	IP54
리튬 이온 배터리팩(액세서리)	BA 3.7V 1.0Ah A
품번	1 607 A35 ON81 607 A35 17H

A)물체의 자재 및 크기와 바닥의 자재 및 상태에 따라 달라집니다.
B)직경 15 mm의 구리관의 경우
C)직경 12 mm의 철근의 경우
D)전류가 흐르지 않는 전선의 경우 감지 깊이가 더 낮음
E)비전도성 오염만 발생하지만,가끔씩 이슬이 맺히면 임시로 전도성이 생기기도 합니다.
형식 라벨의 일련 번호(14)를 통해 측정공구를 명확히 식별할 수 있습니다.

▶ 정확도와 스캐닝 깊이와 관련된 측정결과는 바닥 성분이 좋지 않을 경우 제대로 나오지 않을 수 있습니다.

346|한국어

측정공구 전원 공급

본 측정공구에는 일반 배터리 또는 일반 니켈수소 충전용 배터리 또는 액세서리로 제공되는 Bosch 리튬 이온 배터리팩을 사용할 수 있습니다. 리튬 이온 배터리팩을 이용해 작동하는 경우, 리튬 이온 배터리팩의 사용 설명서 내용에 유의하십시오.

지침: 측정공구에 배터리 케이스 덧개 (12) 또는 리튬 이온 배터리팩을 끼우지 않은 상태로 보관하는 일이 절대 없도록 하고, 특히 먼지 혹은 습기가 있는 상태로 보관하지 마십시오.

배터리 삽입하기/교환하기

측정공구 작동에는 알칼리 망간 배터리 또는 니켈수소 충전용 배터리를 사용할 것을 권장합니다.

배터리 케이스 덮개 (12) 를 열 때는 잠금쇠 (13) 위치까지 누르십시오. 배터리 케이스 덮개를 분리하십시오.

배터리 또는 총전용 배터리를 삽입합니다.

이때 전극이 배터리 케이스 안쪽에 나와있는 것처럼 올바로 끼워야 합니다. 배터리 케이스 덮개 (12) 를 삽입한 후 배터리를 맞물려 고정시키십시오.

항상 배터리나 충전용 배터리는 모두 동시에 교환해 주십시오. 한 제조사의 동일한 용량의 배터리나 충전용 배터리만을 사용하십시오.

▶ 측정공구를 장기간 사용하지 않을 때는 배터리 및 충전용 배터리를 측정 공구에서 분리하십시오. 배터리 및 충전용 배터리를 측정공구에 오래 두 면 부식되고 방전될 수 있습니다.

작동

▶ 측정공구가 물에 젖거나 직사광선에 노출되지 않도록 하십시오.
▶ 극한의 온도 또는 온도 변화가 심한 환경에 측정공구를 노출시키지 마십시오. 온도 변화가 심한 경우 전원을 켜기 전에 먼저 온도에 적응할 수 있게 하십시오. 극한 온도에서나 온도 변화가 심한 환경에서 사용하면 측정 공구의 정확도가 떨어질 수 있습니다.
▶ 측정공구가 외부와 세계 부딪히거나 떨어지지 않도록 주의하십시오. 외부로부터 강한 충격을 받았거나, 기능적인 측면에 이상이 발생했다면 Bosch 공식 고객 서비스센터에 측정공구의 점검을 의뢰하는 것이 좋습니다.
▶ 측정 결과에 영향을 미치지 않도록 지정된 손잡이면 (8) 만 잡으십시오.
▶ 측정공구 뒷면의 센서 영역 (11)에는 스티커나 라벨을 부착하지 마십시오. 특히 금속 라벨은 측정 결과에 영향을 미칩니다.

측정할 때 장갑을 착용하고 접지가 충분히 이루어졌는지 확인하십시오. 충분히 접지되지 않은 경우 전류가 흐르는 전선을 감지하는데 영향을 줄 수 있습니다.

측정하는 동안 강력한 전기장, 자기장 또는 전자기장이 방출되는 기기를 근처에 두지 마십시오(예: 휴대폰, 노트북 또는 태블릿). 측정에 영향을 미칠 수 있는 전자파를 방출하는 기기에서 해당 기능을 모두 비활성화시키거나 해당 기기의 전원을 끄십시오.

기계 시동

전원 스위치 작동

▶ 측정공구를 켜기 전에 센서 영역 (11) 에 습기가 있는지 점검하십시오. 필요한 경우 측정공구를 수건으로 닦아 말려 주십시오.
▶ 측정공구가 기온 변화가 심한 곳에 있었을 경우 정상 온도가 된 후에 스위치를 켜십시오.

측정공구의 전원을 켜려면 전원 버튼 (7) 을 누르십시오.

측정공구의 전원을 끄려면 전원 버튼 (7) 을 다시 누르십시오.

약 5 분 동안 측정공구에서 작동되는 버튼이 아무 것도 없고 물체가 감지되지 않으면, 에너지 절약을 위해 측정공구가 자동으로 꺼집니다.

신호음 켜기/끄기

신호음 버튼 (6) 을 눌러 신호음을 켜거나 ꀌ 수 있습니다.

작동 방법(그림 A 참조)

측정공구를 사용해 센서 영역 (11)의 바닥을 측정 방향 A에 따라 최대 탐지 깊이까지 점검합니다.

각 측정에서 금속 물체(예: 구리관 또는 철근) 및 활선 케이블(50-60 Hz)이 자동으로 검색됩니다.

측정 과정(그림 B 참조)

측정공구를 탐지하려는 표면에 올려 놓으십시오. 조명 링 (2) 이 점등되면서 측정 준비 상태임을 표시합니다.

손잡이면 (8) 으로 측정공구를 고르게 잡으십시오. 측정 중에 손잡이를 변경하지 말고 특히 센서 영역 (11) 을 건드리지 마십시오.

가법게 누른 상태로 바닥 위에서 B 방향을 향해 일직선으로 계속 측정공구를 움직여 주십시오. 측정공구를 들어 올리거나 버튼을 누르는 압력을 바꿀 필요가 없습니다. 측정공구의 움직임은 기본적으로 검색 중인 물체를 가로 지르는 방향이어야 합니다. 벽에 있는 물체의 방향을 모를 경우 교차 측정을 진행하십시오(그림 B 참조).

348|한국어

위치 확인 표시:

• 센서 영역 아래에 물체가 없으면 조명 링 (2) 이 녹색으로 점등되고 신호 음이 울리지 않습니다.
• 측정공구가 물체에 접근하면 조명 링 (2) 이 적색으로 점등됩니다. 점점 더 가까워지면 신호음 속도가 빨라집니다.
  -물체의 중심 위쪽에 오면 물체 중앙 표시기 (1) 가 점등되고 연속 신호음이 올립니다. 조명 링 (2) 이 계속해서 적색으로 켜집니다.
• 측정공구가 물체에서 멀어지면, 물체 중심 표시기 (1)가 끼지고, 신호음 속도가 느려집니다.

물체를 처음 통과할 때 물체의 중앙과 경계가 대략적으로 표시됩니다. 물체 중앙의 위치를 정확하게 찾기 위해서는 물체 중앙이 다시 표시될 때까지(물체 중앙 표시기 (1) 가 켜짐) 측정공구를 들어 올리지 말고 물체 방향으로 다시 이동시키십시오.

보다 정확한 물체 경계를 설정하려면 조명 링 (2) 이 더 이상 적색으로 점등되지 않을 때까지 측정공구를 물체 중앙으로부터 직선으로 계속 이동시키십시오.

활선 케이블이 발견되면, 활선 케이블 표시기 (4) 가 점등됩니다.

금속 물체(예: 보강 철근, 구리관)가 발견되면, 금속 물체 표시기 (5) 가 점등됩니다.

마킹 홀 (3) 은 측정 중심점 위에 있습니다. 필요한 경우 여기에서 물체의 중앙 또는 경계를 표시할 수 있습니다.

지침: (펜 등을 사용해) 마킹 홀 (3) 을 관통하여 물체에 마킹한 후에는 펜이 측정에 영향을 줄 수 있으므로 측정을 다시 시작해야 합니다.

활선 케이블 위치 찾기 관련 지침

• 케이블에 전원이 공급되어야 합니다. 따라서 전원 소비 장치(예: 조명, 가전 제품)를 원하는 전원 케이블에 연결하십시오. 전원 소비 장치를 쳐서 전원 케이블에 전압이 인가된 상태인지 확인하십시오.
• 전원 케이블의 50-60 Hz 신호가 측정공구에 도달해야 합니다. 케이블이 습한 벽(예: 습도 > 50 %), 금속 호일(예: 단열재) 뒤 또는 빈 금속 도관 안에 있을 경우, 신호가 측정공구에 도달하지 않아 케이블을 찾을 수 없습니다.
• 측정공구의 접지 상태가 양호해야 합니다. 이를 위해 (장갑을 착용하지 않은 상태에서) 손잡이면 (8) 을 단단히 붙잡으십시오. 사용자 역시 지면에 잘 접촉된 상태인지 확인하십시오. 절연 신발, 사다리 또는 층계참은 접촉을 방해할 수 있습니다. 바닥 자체도 접지되어 있어야 하며, 그렇지 않을 경우 케이블의 위치를 찾을 수 없습니다.

- 전원 케이블의 50-60 Hz 신호는 인접 영역보다 전선 위쪽이 더 강해야 합니다. 벽이 매우 습하거나 접지가 불량한 경우, 신호가 벽 전체에서 동일하게 강해집니다. 그렇게 되면 측정공구는 넓은 영역에 걸쳐서 신호가 발견되었음을 표시하지만, 전선의 위치를 정확하게 찾을 수 없습니다. 이런 경우 측정공구에서 20-30 cm 떨어진 벽면에 맨손을 갖다 대면 벽에서 신호를 유도할 수 있습니다. 그러나 측정 과정 중에 맨손의 위치를 변경해서는 안 됩니다.

- 다상 전원 케이블(3상 전류 또는 중전류로도 알려짐)은 서로 다른 위상의 신호가 서로 상쇄되기 때문에 활선 케이블로 위치가 확인되지 않습니다. 다상 전원 케이블의 경우는 얇은 깊이에서 금속 물체로 위치를 확인할 수 있습니다.

-예를 들면 특정 타일과 같이 전도성이 있는 벽면은 전원 케이들이 표시되지 않거나 조명 링 (2) 이 넓은 영역에 걸쳐서 적색으로 커질 수 있습니다.

- 또한, 수평으로 설치된 전원 케이블(최대 2-3 cm 깊이)도 금속 물체로 표시될 수 있습니다. 단, 연선 케이블에는 해당되지 않습니다.

▶ 벽, 천장 또는 바닥에서 드릴링, 절단 또는 루팅 작업을 하기 전에 전력소 비장치의 전원을 끄고 전압이 흐르는 라인에 전류가 흐르지 않도록 전환 하십시오. 작업 후에는 항상 바닥면에 설치된 물체에 전압이 흐르지 않는지 확인하십시오.

물체 표시에 관한 지침

-너비가 넓은 물체들은 적색 조명 링 (2) 의 넓은 영역에 불이 들어오는 것을 보고 확인할 수 있습니다. 상황에 따라 너비가 넓은 물체가 전체 크기로 표시되지 않을 수도 있습니다.

▶ 벽 내부에 드릴링, 절단 또는 루팅 작업을 하기 전에 다른 정보 자료들을 참고해 위험을 방지해야 합니다. 측정 결과는 환경의 영향 또는 벽의 특성에 영향을 받을 수 있으므로, 신호음이 올리지 않고 조명 링 (2) 이 녹색으로 점등되더라도 위험할 수 있습니다.

고장-원인 및 대책

원인 해결 방법

측정 불가능,양쪽의 물체 중심 표시기(1)가 번갈아가며 깜박이고 ...

...금속 물체 표시기 (5) 및 활선 케이블 표시기 (4) 가 점등되지 않습니다.

측정은 전기장, 자기장 또는 전자기장의 영향을 받습니다

측정에 영향을 미칠 수 있는 전자파를 방출하는 기기에서 해당 기능을 모두 비활성화시키거나 해당 기기의 전원을 끄십시오.

350|한국어

원인 해결 방법

(예: 측정공구 주변의 휴대폰, 노트북 또는 태블릿).

...금속 물체 표시기 (5) 가 깜박입니다.

측정공구가 작동 온도를 벗어났거나, 강한 온도 변화에 노출되었습니다.

측정공구의 전원을 끄고 알맞은 온도로 조절되도록 한 후, 다시 전원을 켜십시오. 측정공구의 내부 온도가 일정하게 유지될 때만 정확한 측정이 가능합니다.

...금속 물체 표시기 (5) 및 전류가 흐르는 전선 표시기 (4) 가 깜박입니다.

측정공구에 장애가 있고 더 이상 작동하지 않습니다.

측정공구를 Bosch 공인 서비스 센터에 맡기십시오.

측정공구 주변에 금속 물체가 없음에도 불구하고 조명 링 (2) 이 계속 적색으로 점등되고 금속 물체 표시기 (5) 가 계속 점등됩니다.

공장 초기 보정이 더 이상 유효하지 않습니다(예: 높은 곳에서 추락).

측정공구를 수동으로 재보정하십시오 (참조„측정공구 재보정하기“, 페이지 350).

바닥에 세울 때 조명 링(2)이 켜지지 않습니다.

센서 영역 (11) 이 지저분해서 바닥을 감지할 수 없습니다.

부드러운 마른 천으로 측정공구를 청소하고, 측정을 새로 시작하십시오.

특수한 벽면 특성(예: 매우어두운 표면)으로 인해 벽면접촉 또는 바닥을 인식하지못합니다.

측정공구를 바닥 위에 설치하십시오. 수동벽면 감지를 위해서는 조명 링 (2) 이 켜지고 신호음이 울릴 때까지 신호음 버튼 (6)을 길게(약 5 초간) 누르십시오. 그런 다음평소와 같이 측정을 진행하십시오.지침: 다른 표면에서 다음 측정을 진행하기전에 수동 벽면 감지를 다시 리셋해야 합니다. 이 경우 측정공구의 전원을 깊다가 다시켜십시오.

측정공구 재보정하기

측정공구 가까이에 금속 소재의 물체가 없음에도 불구하고, 조명 링 (2) 이 계속 점등되고 금속 물체 표시기 (5) 가 계속 점등되면, 측정공구를 수동으로 재보정할 수 있습니다.

• 모든 배터리 또는 총전용 배터리의 용량이 총분한지 또는 방전되지 않았는지 확인하십시오.
• 측정공구의 전원을 끄십시오.
• 측정공구 주변에서 표시될지도 모를 모든 물체를 제거하십시오(손목 시계 또는 금속 소재의 반지 포함).

측정공구는 측정공구의 뒷면이 바닥을 향하도록 수평 상태로 공중에서 잡고 계십시오.

-보정 모드로 전환하려면 전원 버튼 (7) 및 신호음 버튼 (6)을 동시에 누르십시오. 조명 링 (2) 이 적색으로 깜박일 때까지 두 버튼을 길게 누르십시오(약 5-10 초).
-재보정을 시작하려면 조명 링 (2) 이 적색으로 점등될 때까지 신호음 버튼 (6) 을 길게(약 5-10 초) 누르십시오.
-보정이 성공적으로 진행되었으면, 몇 시간 후에 측정공구가 자동으로 시작된 후 다시 작동 준비 상태가 됩니다.

지침: 측정공구가 자동으로 시작되지 않으면, 재보정을 반복하십시오. 그럼에도 불구하고 측정공구가 작동을 시작하지 않는다면, 측정공구를 Bosch 공인 서비스 센터에 맡기십시오.

보수 정비 및 서비스

보수 정비 및 유지

▶ 측정공구를 사용하기 전에 항상 점검하십시오. 눈에 뜨는 손상이 있거나

측정공구 내부의 부품이 느슨한 경우 안전한 기능이 보장되지 않습니다. 안전하고 성공적인 작업을 하려면 측정공구를 항상 깨끗하고 건조한 상태로 유지하십시오.

측정공구를 물이나 다른 액체에 넣지 마십시오.

오염된 부위는 마른 부드러운 천으로 깨끗이 닭으십시오. 세척제 또는 용제를 사용하지 마십시오.

측정공구 뒷면의 슬라이더 (10) 를 제거하지 마십시오.

반드시 측정공구를 함께 공급된 안전 케이스에 넣어 보관하고 운반하십시오.

수리 시 측정공구를 보호 가방에 넣어서 보내 주십시오.

AS 센터 및 사용 문의

AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com

352 | ไทย

보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다.

문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.

콜센터

080-955-0909

다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다:

측정공구, 총전용 배터리/배터리, 액세서리 및 포장은 친환경적으로 재활용됩니다.

측정공구 및 총전용 배터리/배터리를 가정용 쓰레기에 버리지 마십시오!
