用户手册 GMS 10023 Professional BOSCH

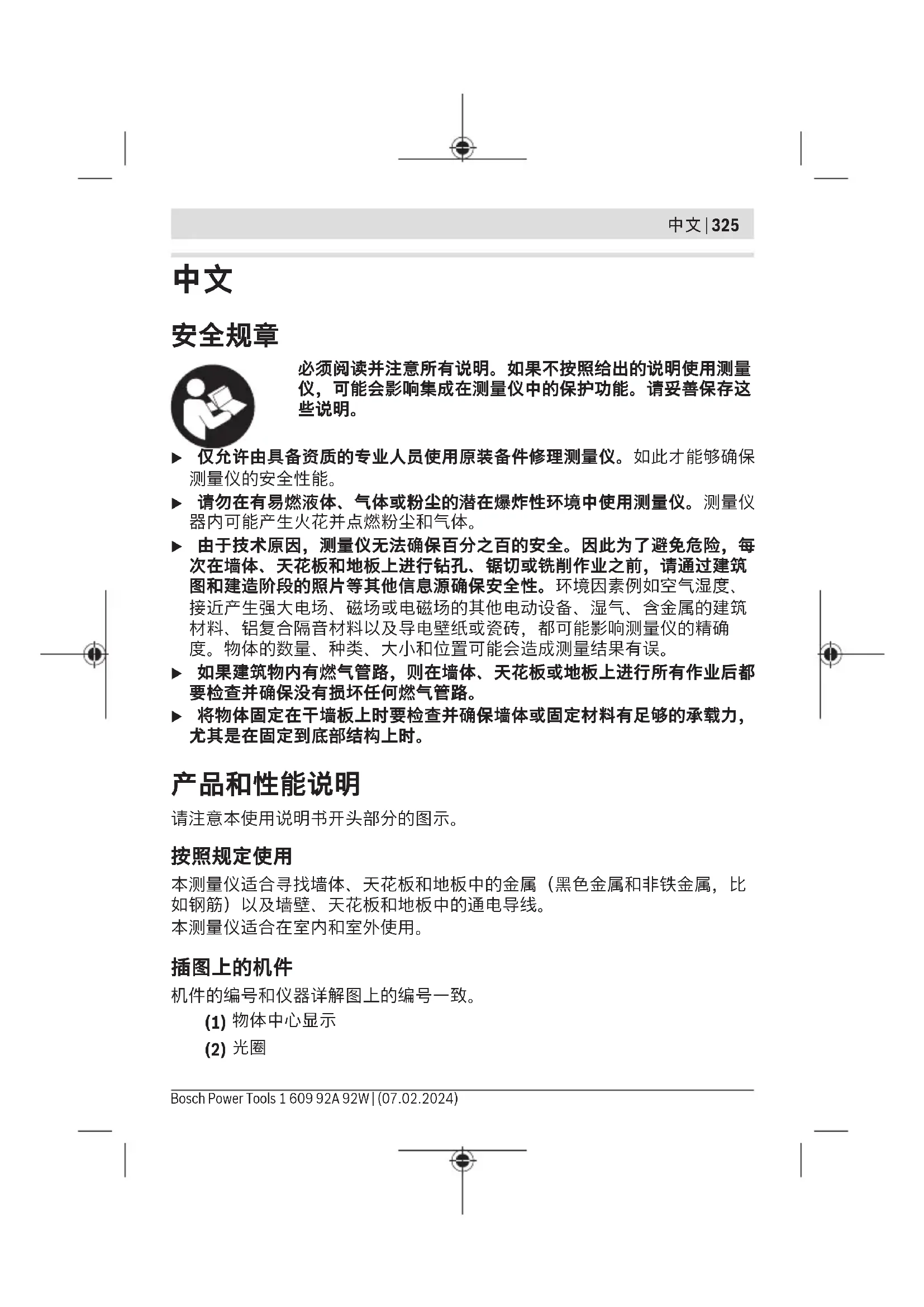

必须阅读并注意所有说明。如果不按照给出的说明使用测量仪，可能会影响集成在测量仪中的保护功能。请妥善保存这些说明。

▶ 仅允许由具备资质的专业人员使用原装备件修理测量仪。如此才能够确保测量仪的安全性能。
请勿在有易燃液体、气体或粉尘的潜在爆炸性环境中使用测量仪。测量仪器内可能产生火花并点燃粉尘和气体。
由于技术原因，测量仪无法确保百分之百的安全。因此为了避免危险，每次在墙体、天花板和地板上进行钻孔、锯切或铣削作业之前，请通过建筑图和建造阶段的照片等其他信息源确保安全性。环境因素例如空气湿度、接近产生强大电场、磁场或电磁场的其他电动设备、湿气、含金属的建筑材料、铝复合隔音材料以及导电壁纸或瓷砖，都可能影响测量仪的精确度。物体的数量、种类、大小和位置可能会造成测量结果有误。
如果建筑物内有燃气管路，则在墙体、天花板或地板上进行所有作业后都要检查并确保没有损坏任何燃气管路。
将物体固定在干墙板上时要检查并确保墙体或固定材料有足够的承载力，尤其是在固定到底部结构上时。

产品和性能说明

请注意本使用说明书开头部分的图示。

按照规定使用

本测量仪适合寻找墙体、天花板和地板中的金属（黑色金属和非铁金属，比如钢筋）以及墙壁、天花板和地板中的通电导线。

本测量仪适合在室内和室外使用。

插图上的机件

机件的编号和仪器详解图上的编号一致。

(1) 物体中心显示
(2) 光圈

326|中文

(3) 标记开口
(4) 通电导线显示
(5) 金属物体显示
(6) 信号音按键
(7) 电源键
(8) 抓握区域
(9) 保护袋

(10) 滑垫

(11) 传感区域

(12) 蓄电池盒盖

(13) 蓄电池盒盖止动件

(14) 序列号

技术数据

数字式探测仪	GMS 100-23
物品代码	3601K81800
最大探测深度A)
- 非铁金属(铜)	100毫米B)
- 黑色金属	80毫米C)
- 100-230伏特通电导线(施加电压时)	50毫米D)
工作温度	-10摄氏度至+50摄氏度
仓储温度	-20摄氏度至+70摄氏度
工作频率范围	50±2千赫
最大磁场强度(10米时)	42分贝微安/米
基准高度以上的最大使用高度	2000米
最大相对湿度。
- 用于识别物体	90%
- 用于将通电导线分类	50%
脏污程度符合IEC 61010-1	2E)

中文|327

数字式探测仪	GMS 100-23
供电
-蓄电池(碱-锰)	2×1.5伏特LR6(AA)
-充电电池(镍氢电池)	2×1.2伏特HR6(AA)
-锂离子电池组(附件)	3.7伏特
运行时间大约
-使用蓄电池(碱-锰)	9小时
-使用充电电池(镍氢电池)	9小时
-使用锂离子电池组(附件)	7小时
重量
-使用蓄电池(碱-锰)/充电电池(镍氢电池)	0.28公斤
-使用锂离子电池组(附件)	0.26公斤
尺寸(长×宽×高)	186×86×33毫米
防护类型	IP54
锂离子电池组(附件)	BA 3.7V 1.0Ah A
物品代码	1607 A35 0N8
	1607 A35 17H

A) 视物体的材料和大小、基底的材料和状态而定
B) 适用于直径15毫米的铜管
C) 适用于直径12毫米的钢筋
D) 非通电导线的探测深度较低
E) 仅出现非导电性污染，不过有时会因凝结而暂时具备导电性。

型号铭牌上的序列号(14)是测量仪唯一的识别码。

关于精度和探测深度，当基底状态不利于探测时，测量结果可能会比较糟糕。

测量仪电源

本测量仪可以使用市售蓄电池、市售镍氢充电电池或使用作为附件提供的Bosch锂离子电池组驱动。使用锂离子电池组运行时，请注意锂离子电池组的操作说明书。

提示：存放测量仪时，必须始终合上蓄电池盒盖(12)或装上锂离子电池组，特别是当存放环境多尘或潮湿时。

328|中文

装入/更换电池

建议使用碱性锰电池或镍氢充电电池驱动测量仪。

按下止动件(13)以打开电池盒盖(12)。取下电池盒盖。

安装好电池或充电电池。

根据电池盒内部的图示，注意电极是否正确。

合上蓄电池盒盖(12)并卡止。

务必同时更换所有的电池或充电电池。请使用同一制造厂商，容量相同的电池或充电电池。

▶ 长时间不用时，请将电池或充电电池从测量仪中取出。在长时间存放于测量仪中的情况下，电池和充电电池可能会腐蚀以及自行放电。

工作

▶ 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。
请勿在极端温度或温度波动较大的情况下使用测量仪。温度波动较大时，请先让仪器适应温度，然后再接通。在极端温度或温度波动较大的情况下，测量仪的精度可能会受到影响。
避免测量仪剧烈碰撞或掉落。在发生强烈的外界作用后以及功能异常时，应将测量仪交由授权的Bosch售后服务点进行检查。
▶ 仅利用规定的抓握区域(8)抓住测量仪，以免影响测量。
▶ 测量仪背面的探测范围 (11)内不得贴上贴签或标签。尤其是金属标签会对测量结果产生影响。

测量期间请勿穿戴手套，请注意要有足够的接地。如果接地不足，识别通电导线可能会受到影响。

测量期间，避免接近发出强大电场、磁场或电磁场的设备，例如移动电话、笔记本电脑或平板电脑。对于所有可能因其辐射而影响测量的设备，请尽可能停用相应的功能或关闭设备。

投入使用

接通/关闭

▶ 接通测量仪之前，请确保探测区域(11)不是潮湿的。必要时用布将测量仪擦干。
▶ 如果仪器先曝露在温度差异极大的环境中，必须等待仪器的温度回升之，才可以开动仪器。

如要接通测量仪，请按压电源键(7)。

如要关闭测量仪，请重新按压电源键(7)。

如果在约5分钟的时间内没有按下测量仪上的任何按键且未检测到物体, 则测量仪自动关闭。

开关机信号音

可使用信号音按键(6)打开和关闭信号音。

功能原理（见图A）

使用测量仪可沿测量方向A检查传感区域(11)基底至最大测量深度。

每次测量都会自动寻找金属物体（例如铜管或钢筋）和通电导线（50-60赫兹）。

测量过程（参见插图B）

将测量仪放在待检查表面上。光圈(2)亮起，以显示测量准备就绪。

利用抓握区域(8)均匀地抓握测量仪。测量期间不要更改抓握位置，尤其是不要抓住传感区域(11)。

始终以较轻的压力在基底上沿B方向笔直地移动测量仪，不要抬起，也不要改变压力。主要垂直于查找到的物体移动测量仪。如果识别不出墙内物体的方向，则执行交叉测量（参见插图B）。

定位显示:

• 如果在传感区域内没有找到物体, 则光圈(2)亮起绿色, 不发出信号音。
• 当测量仪靠近物体时，光圈(2)亮起红色。随着不断靠近，信号音的节拍加快。
• 在物体中心上方时, 物体中心显示(1)亮起并响起一个持续音。光圈(2)继续亮起红色。
• 当测量仪远离物体时，物体中心显示(1)熄灭，信号音的节拍变慢。

首次移动时会粗略显示物体中心和边界。

为了精确地定位物体中心，在不取下的情况下将测量仪沿物体方向移回，直至重新显示物体中心（物体中心显示(1)亮起）。

为了更精确地定位物体边界，从物体中心继续笔直地移动测量仪，直至光圈(2)不再亮起红色。

如果找到了某根通电导线，则通电导线显示(4)亮起。

如果找到了金属物体（例如钢筋、铜管），金属物体显示(5)亮起。

标记开口(3)位于测量中心上方。可在此按需标记物体中心或边界。

提示：通过标记开口(3)(例如一根销子) 标记物体后必须开始新的测量, 因为测量可能受到销子的影响。

330|中文

关于定位通电导线的提示

• 导线必须带电。因此将用电器（例如电灯、设备）连接到查找到的电线。接通用电器，以便确保电线带电。
• 测量仪必须接收到50至60赫兹的电线信号。如果导线位于潮湿墙壁内（例如空气湿度 >50% ）、在金属膜后面（例如隔热层）或金属空管内，则测量仪接收不到信号且无法找到导线。
• 测量仪必须正常接地。为此利用抓握区域(8)牢牢抓住测量仪（不戴手套）。确保您自身与地面接触良好。绝缘鞋、梯子或平台可能阻碍接触。地面本身也必须正常接地，否则无法定位导线。
• 导线上方的50至60赫兹的电线信号强度必须大于周围环境。如果墙壁太潮湿或接地不良，则整面墙上的信号强度相同。测量仪在较大的面积内显示找到了信号，导线可能未被精确定位到。 在这种情况下，可将一只空闲的手放在墙上并与测量仪保持20-30厘米的距离，以便从墙体导出信号。但在测量过程中不得改变这只手的位置。
• 多相电线（常称交流电或强电流）无法作为通电导线进行定位，因为不同相位的信号会相互抵消。但浅埋多相电线可作为金属物体进行定位。
• 导电墙面，例如某些瓷砖，可能导致不显示电线或光圈(2)大范围亮起红色。
• 浅埋电线（最多2-3厘米深）可以额外显示为金属物体。但不适用于绞合电缆。
  ▶ 关闭用电器，使通电导线断电，然后再在墙体、天花板或地板上进行钻孔、锯切或铣削作业。进行所有作业后都要检查并确保安装在基底上的物体不带电。

关于物体显示的提示

- 较宽的物体可通过大范围亮起红色的光圈(2)进行识别。可能无法显示较宽物体的整个维度。

您在墙上钻孔、锯切或铣削之前，还应通过其他信息源确保无危险。由于测量结果可能会受到环境因素或墙体状态的影响，因此无信号音响起时以及光圈(2)亮起绿色时，也有可能存在危险。

故障-原因和补救措施

原因 解决措施

无法测量，两个物体中心显示(1)交替闪烁...

... 金属物体显示(5)和通电导线显示(4)未亮起。

测量会受到电场、磁场或电磁场的影响（例如测量仪附

对于所有可能因其辐射而影响测量的设备，请尽可能停用相应的功能或关闭设备。

中文|331

原因 解决措施

近的移动电话、笔记本电脑或平板电脑)。
...金属物体显示(5)闪烁。
测量仪超出工作温度范围,或受到了强烈的温度波动。	关闭测量仪并先使其冷却,然后再次打开。只有当测量仪内部的温度保持恒定时,才可以精确测量。
...金属物体显示(5)和通电导线显示(4)闪烁。
测量仪有故障,无法再工作。	将测量仪发送给经授权的Bosch客户服务中心。
光圈(2)常亮红色,金属物体显示(5)常亮,尽管测量仪附近没有金属物体。
出厂校准不再有效(例如由于从高处掉落)。	请手动再次校准测量仪(参见“再次校准测量仪”,页331)。
光圈(2)在放到基底上时未亮起。
无法识别基底,因为传感区域(11)脏污。	请用干燥的软布清洁测量仪,然后重新启动测量。
墙面接触或基底可能由于特别的墙面属性(例如深色表面)而无法识别。	将测量仪放到基底上。手动识别墙面时,长按信号音键(6)(约5秒),直至光圈(2)亮起并响起信号音。然后照常测量。提示:下次在其他基底上测量前必须再次复位手动墙面识别。为此关闭测量仪并再次接通。

再次校准测量仪

虽然测量仪附近没有金属物体，但光圈(2)常亮红色且金属物体显示(5)常亮，则请手动再次校准测量仪。

• 确保蓄电池或充电电池电量充足。
• 关闭测量仪。
• 移除测量仪附近可能显示的所有物体（包括手表或金属环）。将测量仪水平悬在空中，使其背面指向地面。
• 如需切换至校准模式，同时按压电源键(7)以及信号音按键(6)。长按这两个按键（约5-10秒），直到光圈(2)闪烁红色。
• 如需开始重新校准，长按信号音按键(6)（约5-10秒），直至光圈(2)亮起红色。
• 如果校准成功，则测量仪会在几秒钟后自动启动并再次准备就绪。

332|中文

提示：如果测量仪未自动启动，则重复执行再次校准。如果测量仪仍不启动，请将其发送给经授权的Bosch客户服务中心。

维修和服务

维修和清洁

每次使用前都要检查测量仪。如果可以看到损坏或测量仪内部有零件松动，则无法再保证仪器功能可靠。

测量仪器必须随时保持清洁、干燥，以便确保探测准确和操作安全。

不可以把仪器放入水或其它的液体中。

使用乾燥、柔软的布擦除仪器上的污垢。切勿使用任何清洁剂或溶剂。

请勿移除测量仪背面的滑垫(10)。

使用附带的保护套储存和携带仪器。

需要修理时，请将测量仪装入保护袋邮寄。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F 服务中心

邮政编码：310052

电话：[phone] / 5588

传真：[phone] x 5566# / 5588#

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特 / 德国

其他服务地址请见：

应对测量仪、蓄电池/电池、附件和包装进行环保的回收利用。

请勿将测量仪和电池/蓄电池扔到生活垃圾里。

产品中有害物质的名称及含量

A) 适用于采用附件的产品
B) 适用于采用充电电池电供的产品
C) 适用于采用显示器的产品
本表是按照SJ/T11364的规定編制
0：表示该有害物质在该部件所有物质材料中的含量均在GB/T26572规定的限量要求以下。
X：表示该有害物质至少在该部件的某一物质材料中的含量超出GB/T26572规定的限量要求，且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
产品环保使用期限内的使用条件参见产品说明书。

繁體中文

安全注意事項

您必須完整詳讀本說明書並確實遵照其內容。若未依照現有之說明內容使用測量工具，測量工具內部所設置的防護措施可能無法發揮應有功效。請妥善保存本說明書。

▶ 本測量工具僅可交由合格的專業技師以原廠替換零件進行維修。如此才能夠確保本測量工具的安全性能。
▶ 請不要在存有易燃液體、氣體或粉塵等易爆環境下操作本測量工具。測量工具內部產生的火花會點燃粉塵或氣體。
本測量工具因技術方面之緣故，無法百分之百保證安全性。為避免發生危險，進行鑽孔、鋸切或銑削作業時機具若需伸入牆面、天花板或地板內部，應參考建築設計圖、施工照片等其他資訊來源，以確保安全。環境因素，諸如空氣濕度、鄰近於會產生強力電場、磁場或電磁場的其他電氣裝置、潮濕環境、含金屬的建材、鋁包隔熱材料以及具導電性的壁紙或瓷磚等，皆可能對測量工具的準確度造成影響。物體的數量、類型、尺寸和位置皆可能造成測量結果產生誤差。
▶ 建築物中如有煤氣管路，在牆壁、天花板或地板上進行所有工作後，請檢查煤氣管路是否受損。
▶ 將物體固定在乾燥的牆壁上時，尤其固定下部結構時，請檢查牆面或固定材質是否具備足夠的承重力。

產品和功率描述

請留意操作說明書中最前面的圖示。

依規定使用機器

本測量工具專用於找尋金屬（鐵類與非鐵類金屬，例如鋼筋）以及牆壁、天花板和地板內的帶電線路。

本測量工具可同時適用於室內及戶外應用。

插圖上的機件

機件的編號和儀器詳解圖上的編號一致。

(1) 物體中心點指示器

(2) 發光環
(3) 標示開口
(4) 帶電線路指示器
(5) 金屬物體指示器
(6) 聲音訊號按鈕
(7) 電源按鈕
(8) 握面
(9) 保護套袋
(10) 滑動片
(11) 探測範圍
(12) 電池盒蓋
(13) 電池盒蓋鎖扣
(14) 序號

技術性數據

數位定位裝置	GMS 100-23
產品機號	3 601 K81 800
最大偵測深度A)
-非鐵類金屬(銅)	100 mm^B)
-鐵類金屬	80 mm^C)
-帶電線路100-230 V(連接電壓時)	50 mm^D)
工作溫度	-10°C...+50°C
儲藏溫度	-20°C...+70°C
工作頻率範圍	50±2 kHz
最大磁場強度(10 m時)	42 dBμA/m
最高適用海拔	2000 m
空氣相對濕度最大值
-用於偵測物體	90%
-用於分類帶電線路	50%
根據IEC 61010-1之污染等級	2^E)
電源供應

Bosch Power Tools 1 609 92A 92W | (07.02.2024)

336 | 繁體中文

數位定位裝置	GMS 100-23
- 抛棄式電池(鹼-錳)	2 × 1.5 VLR6 ( AA )
- 充電電池(鎳氫)	2 × 1.2 VHR6 (AA)
- 鋰離子充電電池組(配件)	3.7 V
連續工作時間約略值
- 配備拋棄式電池(鹼-錳)	9 小時
- 配備充電電池(鎳氫)	9 小時
- 配備鋰離子充電電池組(配件)	7 小時
重量
- 配備拋棄式電池(鹼-錳)/充電電池(鎳氫)	0.28 kg
- 配備鋰離子充電電池組(配件)	0.26 kg
尺寸(長×寬×高)	186 × 86 × 33 mm
防護等級	IP54
鋰離子充電電池組(配件)	BA 3.7V 1.0Ah A
產品機號	1 607 A35 0N8
	1 607 A35 17H

A) 取決於物體材質與大小，以及基材的材質與狀態
B) 若為直徑 15 mm 的銅管
C) 若為直徑 12 mm 的鋼筋
D) 非帶電線路的偵測深度較小
E) 只產生非傳導性污染，但應預期偶爾因水氣凝結而導致暫時性導電。
從產品銘牌的序號(14)即可確定您的測量工具機型。

在底材不利作業的情況下，探測結果的準確度和探測高度可能因而變差。

測量工具的電源供應

本測量工具可以使用一般市售的拋棄式電池、一般市售的鎳氫充電電池或作為配件提供的 Bosch 鋰離子充電電池組驅動。若要使用鋰離子充電電池組驅動，請遵守鋰離子充電電池組的操作說明書。

提示：請勿在未裝入電池盒蓋 (12) 或鋰離子充電電池組 的情況下存放測量工具，尤其是在多塵或潮濕的環境中。

裝入 / 更換電池

建議使用鹼錳電池或鎳氫充電電池做為測量工具的電源。

若要打開電池盒蓋 (12)，請按壓鎖扣 (13)。取下電池盒蓋。

裝入拋棄式電池或充電電池。

此時請您注意是否有依照電池盒內側上的電極標示正確放入。

裝入電池盒蓋 (12)，並使其卡合。

務必同時更換所有的拋棄式電池或充電電池。請使用同一製造廠商、容量相同的拋棄式電池或充電電池。

▶ 長時間不使用時，請將測量工具裡的拋棄式電池或充電電池取出。拋棄式電池及充電電池可能因長時間存放於測量工具中不使用而自行放電。

操作

不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。
▶ 勿讓測量工具暴露於極端溫度或溫度劇烈變化的環境。歷經較大溫度起伏時，請先回溫後再使用。如果測量工具曝露在極端溫度下或溫差較大的環境中，會影響儀器的測量準確度。
測量工具須避免猛力碰撞或翻倒。測量工具遭受外力衝擊後，功能上若有任何異常，則應將它送交本公司授權的 Bosch 客戶服務中心進一步檢修。
▶ 請僅以指定的握面 (8)握住本測量工具，以免影響測量功能。
測量工具背面的探測範圍 (11) 不可黏有貼紙或標牌。尤其是金屬材質的標牌，它會影響探測結果。

請勿在測量過程中穿戴手套，並確保充分的接地措施。如果接地不充足時，可能會影響帶電線路的偵測。

在測量過程中，請勿靠近會發射強烈電場、磁場或電磁場的裝置，例如行動電話、筆記型電腦或平板電腦。儘可能在輻射會影響測量的裝置上停用其對應功能，或將裝置關閉。

操作機器

啟動 / 關閉

▶ 啟動測量工具之前，請確保探測範圍 (11) 乾燥。必要時請拿一塊布將測量工具擦乾。
如果儀器先後曝露在溫差相當大的環境中，必須先等待儀器回溫後再啟動儀器。

若要啟動測量工具，請按一下電源按鈕 (7)。

若要關閉測量工具，請再按一次電源按鈕(7)。

338 | 繁體中文

若持續約 5 分鐘未按壓測量工具上的任何按鈕，且未探測到任何物體，本測量工具將自動關機。

開啟 / 關閉聲音訊號

您可利用聲音訊號按鈕 (6) 開啟或關閉聲音訊號。

運作原理（請參考圖 A）

使用測量工具可在測量方向 A 檢查探測範圍 (11) 的基材，直至最大偵測深度。

每次測量皆會自動搜尋金屬物體（例如銅管或鋼筋）和帶電線路（50-60 Hz）。

測量程序（請參考圖 B）

把測量工具放在待檢查物體的表面。發光環 (2) 會亮起，以示意測量就緒狀態。

請從握面 (8) 處均勻地握緊測量工具。測量期間請勿更改握持方式，尤其不要將手伸入探測範圍 (11)。

請在輕壓的狀態下將測量工具持續以直線朝方向 B 在表面上移動，過程中不可抬高或改變接觸壓力。移動測量工具時基本上應與所搜尋物體成橫向。若您不知道牆體中物體的方向，則進行十字形測量（請參考圖 B）。

定位指示:

• 若探測範圍下沒有任何物體，發光環 (2) 會亮起綠色且不會響起聲音訊號。
• 當測量工具正在靠近一物體時，發光環 (2) 便會亮起紅色。越來越接近時，聲音訊號的節奏會加快。
• 位於物體中心時，物體中心點指示器 (1) 會亮起並響起一個持續音。發光環 (2) 將繼續亮起紅色。
• 當測量工具正在遠離該物體時，物體中心點指示器 (1) 便會熄滅，而聲音訊號的節奏則變慢。

第一次移動經過時，會粗略顯示物體的中心和邊界。

若要精確定位出物體的中心，請在不抬起的情況下將測量工具往物體方向移動，直到再次指示出物體中心點（物體中心點指示器（1）亮起）。

為使物體邊界更為清楚，請從物體中心點繼續直線移動測量工具，直到發光環 (2) 不再亮起紅色。

如果找到帶電線路，則帶電線路指示器 (4) 會亮起。

如果發現金屬物體（例如鋼筋、銅管），金屬物體指示器 (5) 會亮起。

標示開口 (3) 位於測量中心點上方。必要時可在此標示一物體的中心或邊界。

提示：在透過標示開口 (3) 標示一物體後（例如使用一枝筆），必須開始一個新的測量，因為測量可能會因筆而受到干擾。

關於定位帶電線路的注意事項

- 線路必須為通電狀態。因此請將用電裝置（例如燈具、電器）連接到搜尋的電力線路上。請開啟用電裝置，以確保電力線路為通電狀態。

- 電力線路 50 至 60 Hz 的訊號必須達到測量工具上。若線路位於潮濕的牆內（例如空氣濕度 > 50%）、金屬箔後方（例如隔熱層）或金屬中空管內，訊號便無法到達測量工具處，線路可能因而無法被找到。

- 測量工具必須良好接地。為此請握緊（不穿戴手套）握面 (8)。請確保您自身確實接觸到地面。絕緣鞋、梯子或平台可能妨礙接觸。地面本身亦須接地，否則無法定位出線路位置。

- 電力線路 50 至 60 Hz 的訊號必須在線路上方較鄰近區域更強。若牆體非常潮濕或未良好接地，訊號則會在整個牆體上有一樣的強度。測量工具便會在大範圍內指示找到訊號，但無法精確定位出線路位置。 在此情況下，將您空著的手放在距離測量工具 20-30 cm 的牆面上，以導離牆體的訊號可能會有所幫助。然而測量過程中不應改變空著那隻手的位置。

- 多相電力線路（稱為三相電流或強電流）無法作為帶電電路進行定位，因為不同相位的訊號會相互抵銷。但您可將深度較淺的多相電力線路作為金屬物體定位。

- 如特定瓷磚等導電的牆體表面可能導致電力線路未被指出，或發光環 (2) 在大範圍內亮起紅色。

- 位置較淺的電力線路（深度最大至 2-3 cm）還可顯示為金屬物體。然而這不適用於絞合電纜的情況。

在牆壁、天花板或地板進行鑽孔、鋸切或銑切之前，請關閉用電裝置並將導電線路斷電。所有工作完成後，檢查裝在基材上的物體是否帶電。

關於物體指示的注意事項

- 較寬的物體可透過亮起紅色的發光環 (2) 在大範圍內進行辨識。此時寬大的物件可能會無法完整被指示出來。

在牆上進行鑽孔、鋸割或銑切之前，您應先細讀其他資訊來源，以確保安全。由於測量結果可能受到環境因素或牆面特性所影響，即使測量指示器在感應範圍內無聲音訊號且光圈(2)亮起綠色，仍可能具危險性。

340|繁體中文

故障·原因和補救方法

原因 補救措施
無法進行測量，兩個物體中心點指示器(1)交替閃爍並且...
...物體中心點指示器(5)和帶電線路指示器(4)不亮。

測量會因電場、磁場或電磁場而受到干擾(例如因測量工具附近的行動電話、筆記型電腦或平板電腦)。

儘可能在輻射會影響測量的裝置上停用其對應功能,或將裝置關閉。

… 物體中心點指示器(5)閃爍。

測量工具處於工作溫度之外,或處於強烈溫度波動下。

請關閉測量工具,並在重新開機前先使其恢復至正常溫度。唯有測量工具內部溫度維持穩定時,才可進行精準的測量。

...物體中心點指示器(5)和帶電線路指示器(4)閃爍。

測量工具故障且無法運作。將測量工具寄至授權的客戶服務中心 Bosch。

發光環(2)持續亮起紅色，且物體中心點指示器(5)持續亮起，即使測量工具附近沒有金屬物體。

原廠校正不再有效(例如因從高處摔落)。

請手動重新校準測量工具(參見「重新校準測量工具」,頁340)。

發光環(2)在放置於表面上時不再亮起。

因探測範圍(11)髒污而無法偵測表面。	使用乾燥的軟布清潔測量工具,並重新啟動測量。
牆面接觸或表面可能因特殊的牆體性質(例如非常暗的表面)而無法被偵測。	將測量工具放在表面上。若要手動進行牆體偵測,請按下聲音訊號按鈕(6)(約5秒)直到發光環(2)亮起並響起一個聲音訊號。接著請如平時進行測量。提示:在另一個表面上進行下一次測量前,必須再次重置手動牆體偵測。為此請關閉並再次啟動測量工具。

重新校準測量工具

若測量工具附近沒有任何金屬製的物體，但發光環 (2) 仍持續亮起紅色且物體中心點指示器 (5) 持續亮起，您可以手動重新校準測量工具。

• 確保拋棄式電池或充電電池的電力沒有不足或已完全耗盡的狀況。
• 關閉測量工具。

- 從測量工具周圍移走所有可能被顯示的物體（包含金屬材質手錶或戒指）。

水平手持测量工具，使测量工具的背面朝向地板。

• 若要切換為校準模式，請同時按下電源按鈕 (7) 以及聲音訊號按鈕 (6)。
  請長按住這兩個按鈕（約 5-10 秒），直到發光環 (2) 閃爍紅色。
• 若要開始新校準，請按下聲音訊號按鈕 (6) 並按住（約 5-10 秒），直到發光環 (2) 亮起紅色。
• 若校準成功完成，則測量工具在數秒鐘後自動啟動並使用就緒。

提示：若測量工具無法自動啟動，請再次重新校準。若測量工具仍未啟動，

請將其寄至授權的 Bosch-客戶服務中心。

維修和服務

維修和清潔

每次使用前，請徹底檢查本測量工具。測量工具內部若有肉眼可見的受損或有部件鬆動之情形，即無法保證功能安全無虞。

測量工具必須隨時保持清潔、乾燥，以便確保探測準確和操作安全。

不可以把儀器放入水或其它的液體中。

使用乾燥軟布擦拭污垢。切勿使用清潔劑或溶液。

請勿移除測量工具背面的滑動片 (10)。

儲放和搬運測量工具時，一定要將它放置在隨附的保護套袋內。

如需送修，請將測量工具放入保護套袋內後，再轉交給相關單位。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com

如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上 10 位數的產品機號。

台灣進口商

台灣羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話: [phone]

342|繁體中文

傳真: [phone]

www.bosch-pt.com.tw

制造商地址:

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/ 德國

以下更多客戶服務處地址：

測量工具、充電電池 / 抛棄式電池、配件以及包裝材料須遵照環保相關法規進行資源回收。

不得將本測量工具與充電電池 / 抛棄式電池丟入家庭垃圾中!

有關台灣的更多資訊

NCC 警語

低功率射頻器材管理辦法:

取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前述合法通信，指依電信管理法規定作業之無線電通信。

低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

한국어

안전 수칙
