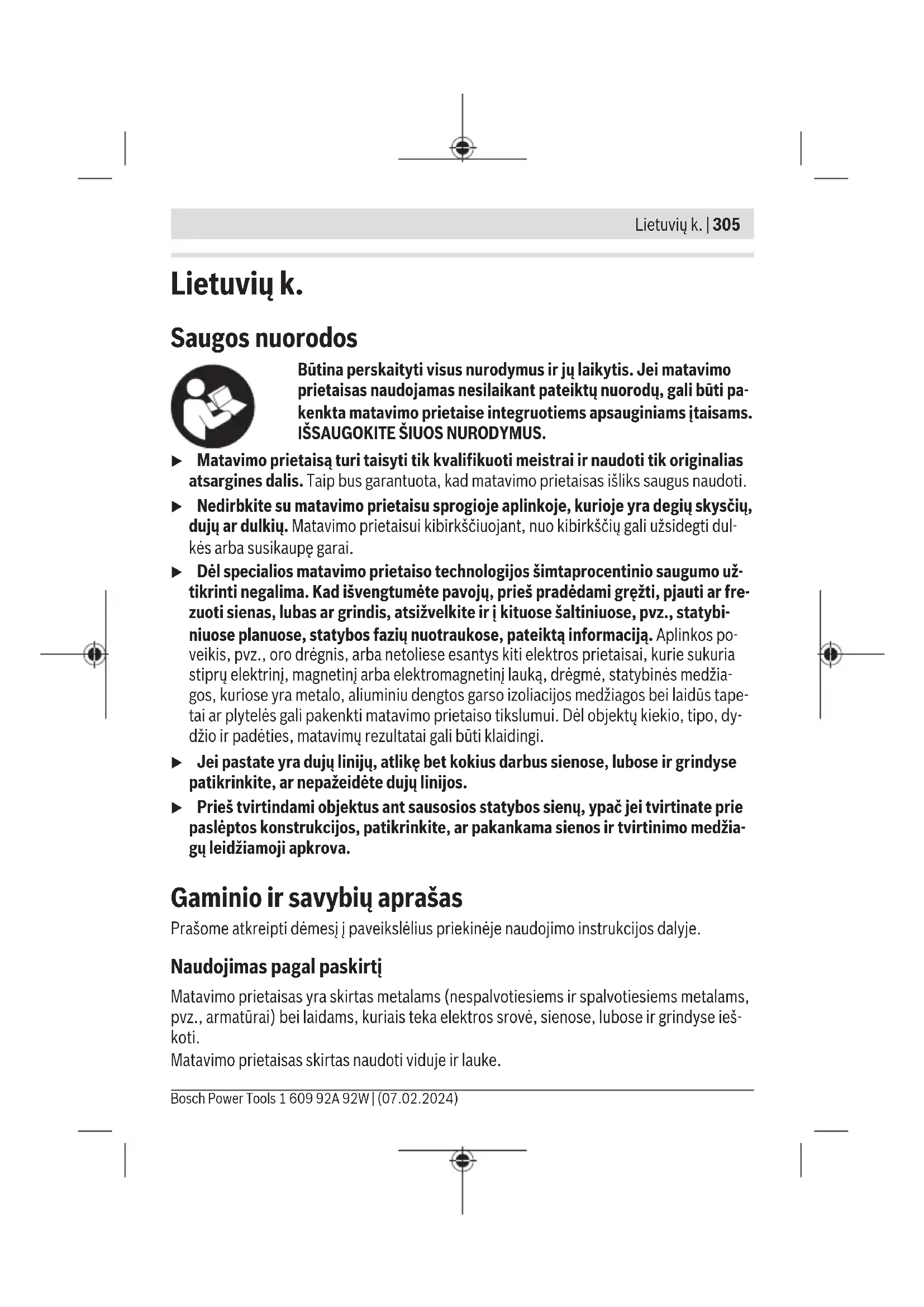

NAUDOJIMO INSTRUKCIJA GMS 10023 Professional BOSCH

Darbinė temperatūra –10°C…+50°C Sandėliavimo temperatūra –20°C…+70°C Veikimo dažnių diapazonas 50± 2kHz Maks. magnetinio lauko stipris (10m atstumu) 42dBµA/m Maks. eksploatavimo aukštis virš bazinio aukščio 2000m Maks. santykinis oro drėgnis – objektų atpažinimui 90% 1 609 92A 92W | (07.02.2024) Bosch Power ToolsLietuvių k. | 307 Skaitmeninis ieškiklis GMS 100-23 – laidams, kuriais teka elektros srovė, klasifikuoti 50% Užterštumo laipsnis pagal IEC61010-1 2

Elektros energijos tiekimas – Baterijos (šarminės mangano) 2×1,5V LR6(AA) – Akumuliatoriai (NiMH) 2×1,2V HR6(AA) – Ličio jonų akumuliatorių baterija (papildoma įranga) 3,7V Veikimo laikas apie – su baterijomis (šarminėmis mangano) 9h – Su akumuliatoriais (NiMH) 9h – Su ličio jonų akumuliatorių baterija (papildoma įranga) 7h Svoris – Su baterijomis (šarminėmis mangano)/akumuliatoriais (NiMH) 0,28kg – Su ličio jonų akumuliatorių baterija (papildoma įranga) 0,26kg Matmenys (ilgis×plotis×aukštis) 186× 86× 33mm Apsaugos tipas IP54 Ličio jonų akumuliatorių baterija (papildoma įranga) BA 3.7V 1.0Ah A Gaminio numeris 1607A350N8 1607A3517H A) priklausomai nuo objekto medžiagos ir dydžio bei pagrindo medžiagos ir būsenos B) esant 15mm skersmens variniam vamzdžiui C) esant 12mm skersmens armatūriniam plienui D) Jei laide nėra įtampos, prietaisas randa tik mažesniame gylyje esančius laidus E) Atsiranda tik nelaidžių nešvarumų, tačiau galima tikėtis aprasojimo sukelto laikino laidumo. Firminėje lentelėje esantis serijos numeris (14) yra skirtas jūsų matavimo prietaisui vienareikšmiškai identifikuoti. u Esant nepalankioms pagrindo savybėms, matavimo rezultatas randamų objektų gylio ir tikslumo atžvilgiu gali būti blogesnis. Bosch Power Tools 1 609 92A 92W | (07.02.2024)308 | Lietuvių k. Energijos tiekimas į matavimo prietaisą Matavimo prietaisas gali būti naudojamas su standartinėmis baterijomis, standartiniais NiMH akumuliatoriais arba suBosch ličio jonų akumuliatorių baterija, kuri įsigyjama kaip papildoma įranga. Norėdami eksploatuoti su ličio jonų akumuliatorių baterija, laikykitės ličio jonų akumuliatorių baterijos naudojimo instrukcijos. Nuoroda: niekada nesandėliuokite matavimo prietaiso neuždėję baterijų skyriaus dangtelio(12) ir neįstatę ličio jonų akumuliatorių baterijos, ypač dulkėtoje arba drėgno- je aplinkoje.. Baterijų įdėjimas/keitimas Matavimo prietaisą patariama naudoti su šarminėmis mangano baterijomis arba NiMH akumuliatoriais. Norėdami atidaryti baterijų skyriaus dangtelį(12), paspauskite fiksatorių(13). Nuimkite baterijų skyriaus dangtelį. Įdėkite baterijas ar akumuliatorius. Įdėdami baterijas atkreipkite dėmesį į baterijų skyriaus viduje nurodytus baterijų polius. Uždėkite baterijų skyriaus dangtelį(12) taip, kad jis užsifiksuotų. Visada kartu pakeiskite visas baterijas ar akumuliatorius. Naudokite tik vieno gamintojo ir vienodos talpos baterijas ar akumuliatorius. u Jei matavimo prietaiso ilgesnį laiką nenaudosite, išimkite iš jo baterijas ar aku- muliatoriaus celes. Ilgesnį laiką laikant baterijas ir akumuliatorius matavimo prie- taise, dėl korozijos jos gali pradėti irti ir savaime išsikrauti. Naudojimas u Saugokite matavimo prietaisą nuo drėgmės ir tiesioginio saulės spindulių po- veikio. u Matavimo prietaisą saugokite nuo itin aukštos ir žemos temperatūros bei tem- peratūros svyravimų. Esant didesniems temperatūros svyravimams, prieš įjung- dami prietaisą palaukite, kol stabilizuosis jo temperatūra. Esant ypač aukštai ir že- mai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui. u Saugokite, kad matavimo prietaisas nebūtų smarkiai sutrenktas ir nenukristų. Po stipraus išorinio poveikio matavimo prietaisui arba pastebėję matavimo prietaiso veikimo pakitimų, dėl jo patikrinimo turite kreiptis į Bosch klientų aptarnavimo tarny- bą. 1 609 92A 92W | (07.02.2024) Bosch Power ToolsLietuvių k. | 309 u Kad nepadarytumėte įtakos matavimui, matavimo prietaisą laikykite tik už tam skirtų rankenų pavirčių(8). u Jutiklio veikimo zonoje (11) matavimo prietaiso užpakalinėje pusėje neužklijuo- kite jokių lipdukų ar lentelių. Ypač didelę įtaką matavimo rezultatams daro metali- nės lentelės. Matuodami nemūvėkite pirštinėmis ir užtikrinkite pakankamą įžeminimą. Esant nepakankamam įžeminimui, gali būti pakenkta laidų, kuriais teka elekt- ros srovė, atpažinimui. Nematuokite arti prietaisų, kurie sukuria stiprų elektrinį, magnetinį arba elektromagnetinį lauką, pvz., mobiliųjų telefonų, nešiojamųjų kompiute- rių arba planšečių. Jei yra galimybė, deaktyvinkite visų prietaisų, kurių spin- duliuotė gali pakenkti matavimui, atitinkamas funkcijas arba tuos prietaisus iš- junkite. Paruošimas naudoti Įjungimas ir išjungimas u Prieš įjungdami prietaisą įsitikinkite, kad jutiklio zona (11) nėra drėgna. Jei rei- kia, sausai nušluostykite matavimo prietaisą šluoste. u Jei prietaiso aplinkos temperatūra gerokai pasikeitė, prieš įjungdami prietaisą leiskite susivienodinti prietaiso ir aplinkos temperatūrai. Norėdami matavimo prietaisą įjungti, paspauskite įjungimo-išjungimo mygtuką(7). Norėdami matavimo prietaisą išjungti, dar kartą paspauskite įjungimo-išjungimo mygtuką(7). Jei apytikriai per5min. nepaspaudžiamas joks matavimo prietaiso mygtukas ir neap- tinkamas joks objektas, matavimo prietaisas automatiškai išsijungia. Garsinio signalo įjungimas ir išjungimas Garsinio signalo mygtuku(6) galite įjungti ir išjungti garsinį signalą. Veikimo principas (žr.Apav.) Matavimo prietaisu tikrinamas pagrindas jutiklio veikimo zonoje(11) matavimo kryptimi A iki maksimalaus aptikimo gylio. Kiekvieno matavimo metu automatiškai yra ieškoma metalinių objektų (pvz., varinių laidų ar armatūrinio plieno) ir laidų, kuriais teka elektros srovė (50–60 Hz). Matavimas (žr.Bpav.) Pridėkite prietaisą prie tiriamo paviršiaus. Jei šviečia šviečiantis žiedas(2), vadinasi prietaisas yra paruoštas matuoti. Bosch Power Tools 1 609 92A 92W | (07.02.2024)310 | Lietuvių k. Tolygiai laikykite matavimo prietaisą už rankenos paviršiaus(8). Matuodami nepakeis- kite laikymo padėties ir ypač nelieskite jutiklio srities(11). Matavimo prietaisą šiek tiek spausdami veskite per pagrindą visada tiesiai B kryptimi, jo nepakeldami ir nekeisdami prispaudimo jėgos. Matavimo prietaisas iš esmės turi judėti skersai ieškomo objekto. Jei objekto krypties sienoje nežinote, atlikite kryžminį matavi- mą (žr.B pav.). Vietos indikatoriai: – Jei jutiklio srityje neaptinkamas joks objektas, šviečiantis žiedas(2) šviečia žaliai, o garsinis signalas nepasigirsta. – Matavimo prietaisui artėjant prie objekto, šviečiantis žiedas(2) pradeda šviesti rau- donai. Vis labiau artėjant, greitėja garsinio signalo taktas. – Virš objekto vidurio šviečia objekto vidurio rodmenys(1) ir pasigirsta nuolatinis signa- las. Šviečiantis žiedas(2) ir toliau šviečia raudonai. – Jei matavimo prietaisas nutolsta nuo objekto, užgęsta objekto vidurio rodmuo(1), o garsinio signalo taktas sulėtėja. Pirmą kartą pravedus prietaisą, apytikriai parodomas objekto vidurys ir ribos. Norėdami tiksliai nustatyti objekto vidurį, nepakeldami matavimo prietaiso stumkite jį at- gal objekto kryptimi, kol vėl bus parodytas objekto vidurys (šviečia objekto vidurio rodmenys(1)). Norėdami tiksliau nustatyti objekto ribas, veskite matavimo prietaisą nuo objekto vidurio tiesia linija toliau, kol šveičiantis žiedas(2) nustos šviesti raudonai. Jei aptinkamas laidas, kuriuo teka elektros srovė, šviečia laido, kuriuo teka elektros srovė, rodmuo(4). Jei aptinkamas metalinis objektas (pvz., plieninė armatūra, varinis vamzdis), šviečia metalinio objekto rodmuo(5). Anga objektams žymėti (3) yra virš matuojamo vidurio taško. Čia, jei reikia, galite pažy- mėti objekto vidurį arba ribas. Nuoroda: pažymėję objektą per žymėjimo angą(3) (pvz., pieštuku), turite pradėti naują matavimą, nes pieštukas gali pakenkti matavimui. Laidų, kuriais teka elektros srovė, aptikimo nurodymai – Laidu turi tekėti elektros srovė. Todėl prie ieškomo elektros laido prijunkite elektrą naudojančius prietaisus (pvz., šviestuvus, įtaisus). Įjunkite elektrą naudojančius prie- taisus, kad įsitikintumėte, jog laidu teka elektros srovė. – Matavimo prietaisą turi pasiekti elektros srovės laido 50–60 Hz signalas. Jei lai- das yra drėgnose sienose (pvz., oro drėgnis > 50%), už metalinių plėvelių (pvz., šilu- mos izoliacijos) arba metaliniame tuščiame vamzdyje, tai matavimo prietaiso signalas laido nepasieks ir neras. 1 609 92A 92W | (07.02.2024) Bosch Power ToolsLietuvių k. | 311 – Matavimo prietaisas turi būti gerai įžemintas. Tuo tikslu tvirtai laikykite (be pirš- tinių) už rankenos(8). Jūs taip pat turite tvirtai stovėti ant pagrindo. Izoliuojantys ba- tai, kopėčios ar pakylos kontaktui gali pakenkti. Pagrindas taip pat turi būti įžemintas, priešingu atveju nebus galima nustatyti laido vietos. – Elektros laido 50–60Hz signalas per visą laidą turi būti stipresnis nei tiesioginė- je aplinkoje. Jei siena labai drėgna arba blogai įžeminta, signalas bus vienodai stiprus per visą sieną. Tada matavimo prietaisas rodo didelę sritį, kurioje yra rastas signalas, tačiau negali tiksliai nustatyti laido vietos. Tokiu atveju gali padėti, jei jūs savo laisvą ranką laikysite prie sienos 20–30cm atstu- mu nuo matavimo prietaiso, kad signalą nukreiptumėte nuo sienos. Laisvos rankos pa- dėties matavimo operacijos metu reiktų nepakeisti. – Daugiafazių elektros laidų (žinomų kaip trifazės srovės ar stipriosios srovės) kaip lai- dų, kuriais teka elektros srovė, aptikti negalima, nes skirtingų fazių signalai vienas kitą slopina. Tačiau daugiafazius stipriosios srovės laidus negiliai galite nustatyti kaip me- talinius objektus. – Esant laidiems sienų paviršiams, pvz., tam tikros rūšies plytelėms, gali būti, kad laidai, kuriais teka elektros srovė, nebus parodomi arba šviečiantis žiedas (2) raudonai švies didelėje srityje. – Plokštumoje išsidėstė laidai, kuriais teka elektros srovė (ne daugiau kaip 2–3cm gyly- je), papildomai gali būti rodomi kaip metaliniai objektai. Tačiau tai netaikoma laidams, susidedantiems iš atskirų plonų gyslų. u Prieš pradėdami gręžti, pjauti ar frezuoti sieną, lubas ar grindis, išjunkite elektrą naudojančius prietaisus ir nutraukite elektros tiekimą į laidus, kuriais teka elekt- ros srovė.Baigę darbus įsitikinkite, kad ant pagrindo pastatyti objektai yra be įtampos. Nuoroda dėl objekto indikatoriaus – Platesni objektai atpažįstami pagal raudoną šviečiančio žiedo(2) švytėjimą dideliame plote. Tam tikromis aplinkybėmis platūs objektai rodomi ne visu plotu. u Prieš pradėdami sieną gręžti, pjauti ar frezuoti, kad negresia pavojus, turite įsi- tikinti remdamiesi ir kitais informaciniais šaltiniais. Kadangi matavimo rezul- tatams įtakos gali turėti aplinka ir sienos savybės, pavojus gali būti, nors garsinis sig- nalas nepasigirsta, o šviečiantis žiedas(2) šviečia žaliai. Gedimas – Priežastis ir pašalinimas Priežastis Šalinimas Matavimas negalimas, pakaitomis mirksi abu objekto vidurio rodmenys (1), o … Bosch Power Tools 1 609 92A 92W | (07.02.2024)312 | Lietuvių k. Priežastis Šalinimas …metalinio objekto rodmuo (5) ir laido, kuriuo teka elektros srovė, rodmuo (4) nešviečia. Matavimui kenkia elektriniai, mag- netiniai arba elektromagnetiniai laukai (pvz., dėl netoli matavimo prietaiso esančių mobiliųjų telefo- nų, nešiojamųjų kompiuterių ar planšečių). Jei yra galimybė, deaktyvinkite visų prietaisų, kurių spinduliuotė gali pakenkti matavimui, atitinkamas funkcijas arba tuos prietaisus išjunkite. …metalinio objekto rodmuo (5) mirksi. Matavimo prietaiso temperatūra yra už darbinės temperatūros ribų arba temperatūra labai svyruoja. Matavimo prietaisą išjunkite, palaukite, kol nusisto- vės temperatūra, ir tik tada vėl įjunkite. Tikslūs ma- tavimai galimi tik tada, kai temperatūra matavimo prietaiso viduje yra pastovi. …metalinio objekto rodmuo (5) ir laido, kuriuo teka elektros srovė, rodmuo (4) mirksi. Matavimo prietaise įvyko triktis, ir jis nebeveikia. Matavimo prietaisą išsiųskite į įgaliotąBosch klientų aptarnavimo tarnybą. Šviečiantis žiedas (2) nuolat šviečia raudonai, o metalinio objekto rodmuo (5) šviečia nuolat, nors netoli matavimo prietaiso nėra jokio metalinio objekto. Nebegalioja gamyklinis kalibravi- mas (pvz., nukritus iš didelio aukš- čio). Matavimo prietaisą sukalibruokite rankiniu būdu (žr. „Matavimo prietaiso papildomas kalibravimas“, Pus- lapis313). Uždėjus ant pagrindo nešviečia šviečiantis žiedas (2). Pagrindas negali būti atpažintas, nes užteršta jutiklio sritis(11). Nuvalykite matavimo prietaisą švariu, minkštu sku- durėliu ir pradėkite matavimą iš naujo. Dėl ypatingų sienos savybių negali būti atpažintas sienos kontaktas ar pagrindas (pvz., labai tamsus paviršius). Padėkite matavimo prietaisą ant pagrindo. Norėda- mi atlikti sienos atpažinimą rankiniu būdu, spauskite garsinio signalo mygtuką(6) tol (apie 5s), kol pra- dės šviesti šviečiantis žiedas(2) ir pasigirs garsinis signalas. Tada matuokite, kaip įpratę. Nuoroda: prieš kitą matavimą ant kito pagrindo turi- te atlikti rankinio sienos atpažinimo atstatą. Tuo tikslu matavimo prietaisą išjunkite ir vėl įjunkite. 1 609 92A 92W | (07.02.2024) Bosch Power ToolsLietuvių k. | 313 Matavimo prietaiso papildomas kalibravimas Jei šviečiantis žiedas(2) nuolat šviečia raudonai, o metalinio objekto rodmuo(5) šviečia nuolat, nors netoli matavimo prietaiso nėra jokio metalinio objekto, matavimo prietaisą galima iš naujo sukalibruoti rankiniu būdu. – Įsitikinkite, kad baterijos ar akumuliatoriai nėra beveik išsikrovę ar visiškai išsikrovę. – Matavimo prietaisą išjunkite. – Tuo tikslu pašalinkite visus netoli matavimo prietaiso esančius objektus, kuriuos prie- taisas galėtų rodyti (taip pat ir rankinį laikrodį, metalinius žiedus). Matavimo prietaisą laikykite horizontaliai ore, kad matavimo prietaiso užpakalinė pusė būtų nukreipta žemyn. – Norėdami perjungti į kalibravimo režimą, kartu spauskite įjungimo-išjungimo mygtuką(7) bei garsinio signalo mygtuką(6). Abu mygtukus laikykite paspaustus tol (apie 5–10s), kol šviečiantis žiedas(2) pradės mirksėti raudonai. – Norėdami pradėti kalibravimą iš naujo, paspauskite garsinio signalo mygtuką(6) ir lai- kykite jį paspaustą tol (apie 5–10s), kol šviečiantis žiedas(2) pradės šviesti raudo- nai. – Jei kalibravimas buvo atliktas sėkmingai, po kelių sekundžių matavimo prietaisas automatiškai įsijungia iš naujo ir vėl yra paruoštas naudoti. Nuoroda: jei matavimo prietaisas automatiškai neįsijungia, kalibravimą pakartokite. Jei matavimo prietaisas ir tada neįsijungs, jį nusiųskite į įgaliotasBosch remonto dirbtuves. Priežiūra ir servisas Priežiūra ir valymas u Prieš kiekvieną naudojimą matavimo prietaisą patikrinkite. Jei matavimo prietai- sas pažeistas arba jo viduje yra atsilaisvinusių dalių, jis veiks nepatikimai. Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad matavimo prietaisas visada būtų švarus ir sausas. Nepanardinkite matavimo prietaiso į vandenį ir kitokius skysčius. Nešvarumus nuvalykite sausa, minkšta šluoste. Nenaudokite valymo priemonių ir tirpik- lių. Nenuimkite matavimo prietaiso užpakalinėje pusėje esančių šliaužiklių(10). Sandėliuokite ir transportuokite matavimo prietaisą tik įdėję jį į komplekte esantį apsau- ginį krepšį. Remonto atveju matavimo prietaisą atsiųskite apsauginiame krepšyje . Bosch Power Tools 1 609 92A 92W | (07.02.2024)314 | Lietuvių k. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų pa- pildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses Šalinimas Matavimo prietaisai, akumuliatoriai/baterijos, papildoma įranga ir pakuotės turi būti eko- logiškai utilizuojami. Matavimo prietaisų, akumuliatorių ir baterijų nemeskite į buitinių atliekų kont- einerį! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus nebetinkami naudoti matavimo prietaisai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami at- skirai ir perdirbami aplinkai nekenksmingu būdu. Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų me- džiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai. 1 609 92A 92W | (07.02.2024) Bosch Power Tools日本語 | 315
