Produkto tipas	Skaitmeninis metalų ir įtampą turinčių kabelių detektorius
Prekės ženklas	Bosch
Modelis	GMS 100 M Professional
Matmenys (I x P x A)	200 x 86 x 32 mm
Svoris	260 g (pagal EPTA-Procedure 01/2003)
Maitinimas	1 baterija 9 V (6LR61)
Veikimo trukmė	Maždaug 5 valandos
Maksimalus aptikimo gylis (juodieji metalai)	100 mm
Maksimalus aptikimo gylis (spalvotieji metalai)	80 mm
Maksimalus aptikimo gylis (įtampą turintys kabeliai)	50 mm (110-230 V kintamoji srovė)
Darbinė temperatūra	-10 °C iki +45 °C
Laikymo temperatūra	-20 °C iki +70 °C
Maksimali santykinė drėgmė	80 %
Apsaugos klasė	IP54 (apsauga nuo dulkių ir vandens purslų)
Automatinis išsijungimas	Po maždaug 5 minučių nenaudojant
Ekranas	LCD ekranas su gradavimo skalėmis, baterijos įkrovos indikatoriumi, objekto tipo piktogramomis
Garso signalas	Taip, galima įjungti/išjungti
Šviesos žiedas	Žalias, geltonas, raudonas pagal atstumą iki objekto
Pagrindinės funkcijos	Juodųjų metalų, spalvotųjų metalų ir įtampą turinčių kabelių aptikimas
Rankinis kalibravimas	Galimas, jei ekranas pradeda klaidžioti
Priežiūra ir valymas	Valykite minkšta, sausa šluoste; nenaudokite tirpiklių; nemerkite į vandenį
Sauga	Nenaudokite sprogioje aplinkoje; prieš gręždami pasitarkite su kitais šaltiniais; patys netaisykite
Atsarginės dalys ir taisomumas	Taiso įgaliotas Bosch SAV centras; originalios atsarginės dalys

Dažnai užduodami klausimai - GMS 100 M BOSCH

Kaip įjungti Bosch GMS 100 M detektorių?

Paspauskite įjungimo/išjungimo mygtuką (4). Šviesos žiedas užsidegs žaliai, nurodydamas, kad prietaisas yra paruoštas.

Koks maksimalus aptikimo gylis juodiesiems metalams?

Maksimalus aptikimo gylis juodiesiems metalams (pvz., geležiai) yra 100 mm.

Kaip rankiniu būdu kalibruoti prietaisą?

Išjunkite prietaisą, pašalinkite visus metalinius objektus šalia, tada vėl įjunkite laikydami nuspaudę įjungimo/išjungimo mygtuką, kol šviesos žiedas pradės lėtai mirksėti raudonai. Kalibravimas baigtas, kai žiedas vėl tampa žalias.

Kaip įjungti ar išjungti garso signalą?

Prietaisui veikiant, ilgai paspauskite įjungimo/išjungimo mygtuką (kelias sekundes). Ekrane pasirodys piktograma 'a', kai garsas išjungtas.

Kokią bateriją naudoti ir kaip ją pakeisti?

Naudokite 9 V šarminę bateriją (tipas 6LR61). Atidarykite baterijos skyrelio dangtelį (8) paspausdami fiksatorių (9), įdėkite bateriją laikydamiesi poliškumo.

Ką daryti, jei ekrane rodomas 'b' degantis arba mirksintis?

Jei 'b' dega, nuimkite prietaisą nuo sienos ir padėkite kitur, kad iš naujo pradėtų matavimą. Jei mirksi, perduokite prietaisą patikrinti įgaliotam Bosch SAV centrui.

Kaip prižiūrėti detektorių?

Valykite minkšta, sausa šluoste. Nenaudokite ploviklių ar tirpiklių. Nemerkite prietaiso į vandenį. Nenuimkite slydimo pagalvėlių gale.

Kokių saugumo priemonių reikia laikytis?

Nenaudokite prietaiso sprogioje aplinkoje. Prieš gręždami, pjaustydami ar frezuodami, pasitarkite su kitais šaltiniais (statybos planais). Prietaisas negarantuoja 100% saugumo.

Kokius objektus detektorius gali aptikti?

Jis aptinka juoduosius metalus (geležį, plieną), spalvotuosius metalus (varį, aliuminį) ir įtampą turinčius kabelius (110-230 V). Simboliai ekrane nurodo tipą.

Kaip tiksliai pažymėti aptiktą objektą?

Keliskart perkelkite prietaisą virš objekto, kol tikslumo skalė pasieks maksimumą. Pažymėkite vietą per žymėjimo angą (2), esančią prietaiso viršuje.

NAUDOJIMO INSTRUKCIJA GMS 100 M BOSCH

Atitikties deklaracija

Mes su visa atsakomybe pareiškiame, kad gaminys, aprašytas skyriuje „Techniniai parametrai“, atitinka šiuos standartus ar norminius dokumentus: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02 ir EN 300330-2:2010-02, taip pat direktyvas 2004/108/EB ir 1999/5/EB.

Dr. Egbert Schneider

Dr. Eckerhard Strötgen

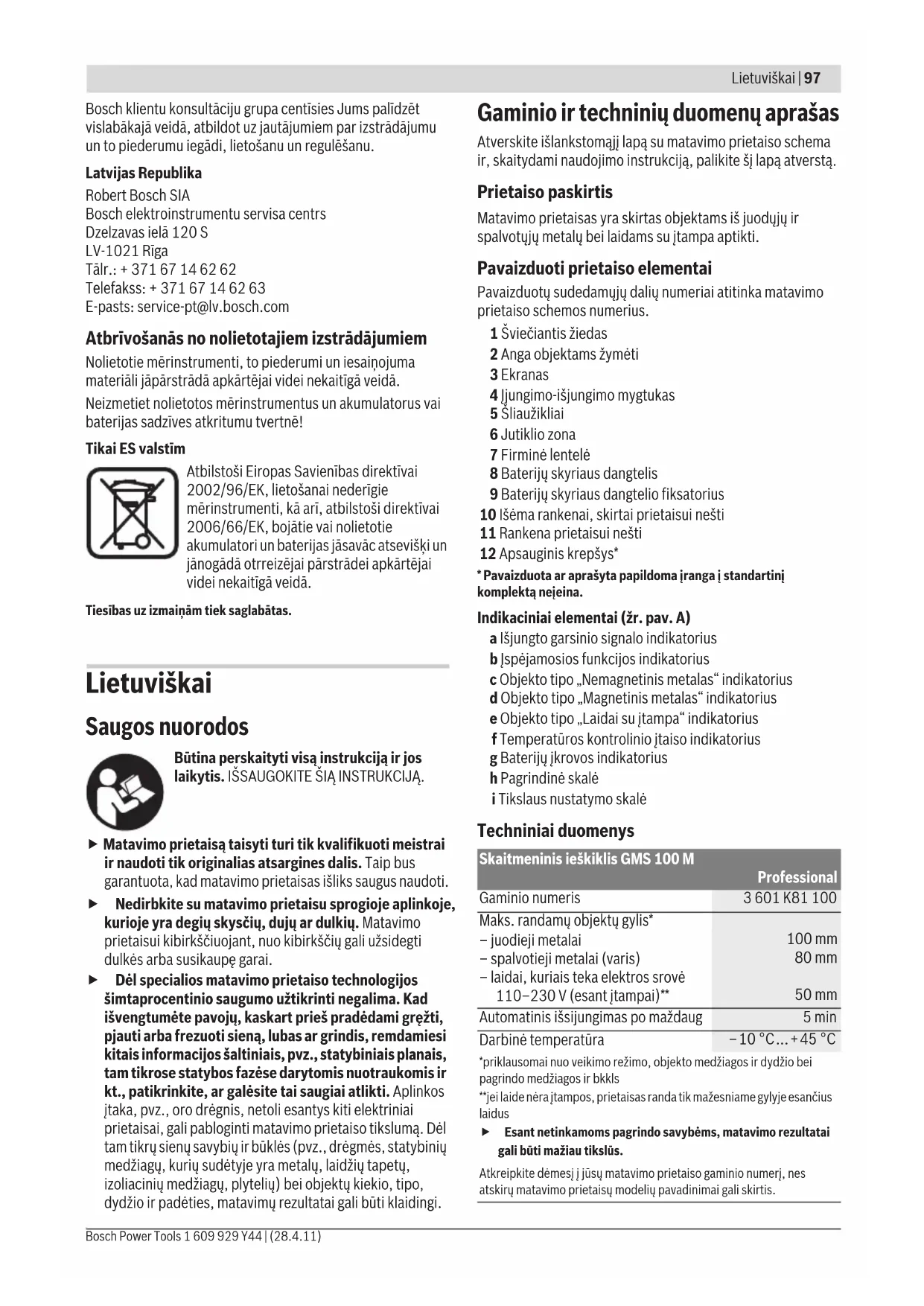

Būtina perskaityti visą instrukciją ir jos laikytis. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ.

Matavimo prietaisą taisyti turi tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti. Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai. Dėl specialios matavimo prietaiso technologijos šimtaprocentinio saugumo užtikrinti negalima. Kad išvengtumėte pavojų, kaskart prieš pradėdami gręžti, pjauti arba frezuoti sieną, lubas ar grindis, remdamiesi kitais informacijos šaltiniais, pvz., statybiniais planais, tam tikrose statybos fazėse darytomis nuotraukomis ir kt., patikrinkite, ar galėsite tai saugiai atlikti. Aplinkos įtaka, pvz., oro drėgnis, netoli esantys kiti elektriniai prietaisai, gali pabloginti matavimo prietaiso tikslumą. Dėl tam tikrų sienų savybių ir būklės (pvz., drėgmės, statybinių medžiagų, kurių sudėtyje yra metalų, laidžių tapetų, izoliacinių medžiagų, plytelių) bei objektų kiekio, tipo, dydžio ir padėties, matavimų rezultatai gali būti klaidingi.

Gaminio ir techninių duomenų aprašas

Atverskite išlankstomąjį lapą su matavimo prietaiso schema; skaitydami naudojimo instrukciją, palikite šį lapą atverstą.

Prietaiso paskirtis

Matavimo prietaisas yra skirtas objektams iš juodųjų ir spalvotųjų metalų bei laidams su įtampa aptikti.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius.

1 Šviečiantis žiedas 2 Anga objektams žymėti 3 Ekranas 4 Įjungimo-išjungimo mygtukas 5 Sliaužikliai 6 Jutiklio zona 7 Firminė lentelė 8 Baterijų skyriaus dangtelis 9 Baterijų skyriaus dangtelio fiksatorius

10 Įtempta rankena, skirta prietaisui nešti

11 Rankena prietaisui nešti 12 Apsauginis krepšys*

• Pavaizduota ar aprašyta papildoma įranga į standartinį komplektą neįeina.

Indikaciniai elementai (žr. pav. A)

a Išjungto garsinio signalo indikatorius b Įspėjamosios funkcijos indikatorius c Objekto tipo „Nemagnetinis metalas“ indikatorius d Objekto tipo „Magnetinis metalas“ indikatorius e Objekto tipo „Laidai su įtampa“ indikatorius f Temperatūros kontrolinio įtaiso indikatorius g Baterijų įkrovos indikatorius h Pagrindinė skalė i Tikslaus nustatymo skalė

Techniniai duomenys

Skaitmeninis iškiklis GMS 100 M
	Professional
Gaminio numeris	3601 K81 100
Maks. randamç objektç gylis*
- juodieji metalai	100 mm
- spalvotieji metalai (varis)	80 mm
- laidai, kuriais teka elektrós srové
110-230 V (esant jtampai)**	50 mm
Automatinis išsijungimas po maždaug	5 min
Darbinè temperatura	-10 °C...+45 °C

priklausomai nuo veikimo režimo, objekto medžiagos ir dydžio bei pagrindo medžiagos ir būklės **jei laide nėra įtampos, prietaisas randa tik mažesniame gylyje esančius laidus

Esant netinkamoms pagrindo savybėms, matavimo rezultatai gali būti mažiau tikslūs.

Atkreipkite dėmesį į savo matavimo prietaiso gaminio numerį, nes atskirų matavimo prietaisų modelių pavadinimai gali skirtis.

Skaitmeninis iškiklis GMS 100 M
	Professional
Sandéliavimo temperatūr	-20°C...+70°C
Maks. santykinis oro drègnis	80%
Maitinimo šaltinio baterija	1 x 9 V 6 L R 6 1
Veikimo laikas apie	5 v a l.
Apsaugos tipas (išskyrus bateriju skyreli)	IP 54 (apsaugota nuo dulkić ir nuo aptaškymo)
Svoris pagal „EPTA-Procedure 01/2003"	260 g
Matmenys (ilgis x plotis x aukštis)	200 x 86 x 32 mm

*priklausomai nuo veikimo režimo, objekto medžiagos ir dydžio bei pagrindo medžiagos ir būklės

**jei laide nėra įtampos, prietaisas randa tik mažesniame gylyje esančius laidus

Esant netinkamoms pagrindo savybėms, matavimo rezultatai gali būti mažiau tikslūs.

Atkreipkite dėmesį į savo matavimo prietaiso gaminio numerį, nes atskirų matavimo prietaisų modelių pavadinimai gali skirtis.

Atitikties deklaracija

C

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktus standartus arba norminius dokumentus: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02 pagal Direktyvų 2004/108/EB, 1999/5/EB reikalavimus.

Baterijos įdėjimas ir keitimas

Matavimo prietaisą patariama naudoti su šarminėmis mangano baterijomis.

Norėdami atidaryti baterijos skyriaus dangtelį 8, paspauskite fiksatorių 9 rodyklės kryptimi ir atverskite dangtelį. Įdėkite komplekte esančią bateriją. Atkreipkite dėmesį į baterijų skyriaus viduje pavaizduotą tinkamą poliškumą.

Baterijų įkrovos indikatorius g visada rodo esamąją baterijų būklę:

Baterija visiškai įkrauta. - Baterijos įkrova 2/3 arba mažesnė. Baterijos įkrova 1/3 arba mažesnė. Pakeiskite bateriją. Jei ilgesnį laiką nenaudojate prietaiso, išimkite iš jo bateriją. Ilgai sandėliuojant prietaisą, bateriją gali paveikti korozija arba ji gali išsikrauti.

Naudojimas

▸ Saugokite matavimo prietaisą nuo drėgmės ir tiesioginių saulės spindulių poveikio. ▸ Saugokite matavimo prietaisą nuo ypač aukštos ir žemos temperatūros bei temperatūros svyravimų. Esant didesniems temperatūros svyravimams, prieš prietaisą jungdami, palaukite, kol stabilizuosis jo temperatūra. Esant ypač aukštai ar žemai temperatūrai arba temperatūros svyravimams, gali būti pakenkiama matavimo prietaiso tikslumui ir ekrano rodmenims. Netoli naudojamos perdavimo stotys, pvz., WLAN, UMTS, lėktuvo radaras, perdavimo bokštai, mikrobangos, gali padaryti įtaką matavimo funkcijai.

Parengimas naudoti

Įjungimas ir išjungimas

Prieš jungdami prietaisą įsitikinkite, kad jutiklio zona 6 nėra drėgna. Jei reikia, sausai nušluostykite matavimo prietaisą šluoste. - Jei prietaiso aplinkos temperatūra gerokai pasikeitė, prieš įjungdami prietaisą leiskite susivienodinti prietaiso ir aplinkos temperatūrai.

Norėdami matavimo prietaisą įjungti, paspauskite įjungimo-išjungimo mygtuką 4.

Norėdami prietaisą išjungti, dar kartą paspauskite įjungimo-išjungimo mygtuką 4.

Jei per maždaug 5 min. nepaspaudžiamas joks matavimo prietaiso mygtukas ir neaptinkamas joks objektas, prietaisas, kad būtų tausojamos baterijos, išsijungia automatiškai.

Garsinio signalo įjungimas ir išjungimas

Garsinį signalą galite įjungti ir išjungti: tuo tikslu, esant įjungtam matavimo prietaisui, kelias sekundes spauskite įjungimo-išjungimo mygtuką 4. Kai garsinis signalas yra išjungtas, ekrane rodomas indikatorius a.

Veikimo principas (žr. A-B pav.)

Matavimo prietaisu tikrinamas pagrindas jutiklio veikimo zonoje 6 matavimo kryptimi z iki maks. aptikimo gylio (žr. „Techniniai duomenys“). Aptinkami tokie objektai, kurių medžiaga kitokia nei sienos.

Matavimo prietaisą, spausdami, veskite per pagrindą tiesia linija jo nepakeldami ir nekeisdami prispaudimo jėgos. Matavimo metu slankikliai 5 visada turi būti prigludę prie pagrindo.

Matavimas

Prietaisą įjungus žiedas 1 šviečia žaliai.

Uždėkite prietaisą ant tiriamo paviršiaus ir stumkite jį y ašies kryptimi. Matavimo prietaisui artėjant prie objekto, pagrindinės skalės h amplitudė didėja ir žiedas 1 šviečia geltonai, matavimo prietaisui tolstant nuo objekto, amplitudė mažėja. Virš objekto pagrindinės skalės h amplitudė yra maksimali; žiedas 1 šviečia raudonai ir pasigirsta garsinis signalas. Jei aptinkamas mažas arba giliai esantis objektas, gali būti, kad žiedas 1 ir toliau švies geltonai, o garsinio signalo nebus.

Jei objektai platūs, šviečiančiu žiedu ar garsiniu signalu nėra identifikuojamas visas jų plotis.

Kai matavimo prietaisas po jutiklio viduriu aptinka objektą, suaktyvinama tikslaus nustatymo skalė i.

Norėdami objektus nustatyti tiksliau, matavimo prietaisą pakartotinai (3x) praveskite per objektus pirmyn ir atgal.

Tikslaus nustatymo skalės i amplitudė būna maksimali, kai objektas yra tiksliai po jutiklio viduriu, ir visiškai nepriklauso nuo to, kiek brūkšnelių rodoma pagrindinėje skalėje h.

Jei ieškoma labai mažų ar giliai esančių objektų ir pagrindinės skalės h amplitudė labai nedidelė, matavimo prietaisą pakartotinai veskite per objektą horizontaliai (x ašimi) ir vertikaliai (y ašimi). Stebėkite tikslaus nustatymo skalės i amplitudę.

Prieš pradėdami gręžti, pjauti arba frezuoti sieną, remdamiesi kitais informacijos šaltiniais patikrinkite, ar galėsite tai saugiai atlikti. Kadangi matavimo rezultatams įtakos gali turėti aplinka ir sienos savybės, pavojus gali būti, nors jutiklio veikimo zonoje nebus rodomas joks objektas (nepasigirsta joks garsinis signalas ir šviečiantis žiedas 1 dega žaliai).

Metalai

Jei aptiktas objektas yra magnetinis metalas (pvz., geležis), ekrane 3 rodomas simbolis d. Aptikus nemagnetinius metalus, rodomas simbolis c. Kad būtų galima atskirti metalo rūšį, matavimo prietaisas turi būti virš aptikto metalinio objekto (žiedas 1 šviečia raudonai, o tikslaus nustatymo skalės i amplitudė yra didelė).

Nuoroda: pagrinde aptikus plieno tinklus ar armatūras, per visą plotą rodoma pagrindinės skalės h amplitudė. Aptikus plieno tinklus, tiesiai virš geležies strypelių ekrane paprastai rodomas magnetinių metalų simbolis d, tarp geležies strypelių rodomas nemagnetinių metalų simbolis c.

Elektros laidai

Jei aptinkamas laidas su įtampa, ekrane 3 pasirodo indikatorius e. Kad nustatytumėte tikslesnę laidų su įtampa vietą, matavimo prietaisą per paviršių praveskite dar kartą. Kelis kartus pravedus prietaisą per paviršių, laidas su įtampa parodomas labai tiksliai. Jei matavimo prietaisas yra labai arti laido, žiedas 1 greitai mirksi raudonai ir pasigirsta greito dažnio garsinis signalas.

Nuoroda:

• Laidus su įtampa aptikti lengviau, jei prie ieškomo laido yra prijungti ir įjungti srovės naudotojai (pvz., šviestuvai, prietaisai).
• Esant tam tikroms sąlygoms (pvz., po metaliniu paviršiumi arba po paviršiumi, kuriame yra didelis vandens kiekis), laidai su įtampa gali būti nepatikimai aptinkami. Laido su įtampa signalo stiprumas priklauso nuo laido padėties. Todėl gretimai atlikite papildomus matavimus ar iš kitų informacijos šaltinių patikrinkite, ar yra laidų su įtampa.
• Laidus be įtampos galite aptikti kaip metalinius objektus. Laidai, susidedantys iš atskirų plonų gyslų, nebus rodomi (priešingai nei vientisieji laidai).
• Dėl statinės elektros įkrovos laidai gali būti parodomi netiksliai, pvz., didelėje srityje. Kad rodmenys būtų tikslesni, šalia matavimo prietaiso ant sienos pridėkite savo ranką - tada sumažės statinės elektros įkrova.

Darbo patarimai

Matavimo rezultatams gali pakenkti aplinkos sąlygos. Tokie veiksniai yra, pvz., netoliese esantys prietaisai, kurie sukuria stiprų magnetinį arba elektromagnetinį lauką, statybinės medžiagos, kuriose yra metalo, aliuminiu dengtos garso izoliacijos medžiagos, taip pat tapetai ir plytelės. Todėl prieš pradėdami gręžti, pjauti ar frezuoti sienas, lubas ar grindis, atsižvelkite ir į kitų šaltinių pateiktą informaciją (pvz., statybinius planus).

Objektų žymėjimas

Surastus objektus, jei reikia, galite pažymėti. Matuokite įprastai. Suradę objekto ribas ar vidurį, surastą vietą pažymėkite per angą objektams žymėti 2.

Matavimo prietaisas yra su temperatūros kontrolės įtaisu, tiksliai matuoti galima tik tada, kai temperatūra matavimo prietaiso viduje yra pastovi.

Jei užsidega temperatūros kontrolės įtaiso indikatorius f, vadinasi matavimo prietaiso temperatūra yra už darbinės temperatūros ribų arba temperatūra labai svyruoja.

Matavimo prietaisą išjunkite, palaukite, kol nusistovės temperatūra, ir tik tada vėl įjunkite.

Įspėjamoji funkcija

Jei ekrane užsidega b indikatorius, matavimą turite pradėti iš naujo. Patraukite matavimo prietaisą nuo sienos ir padėkite ant pagrindo kitoje vietoje.

Jei ekrane 3 mirksi indikatorius b, matavimo prietaisą išsiųskite įgaliotoms remonto dirbtuvėms.

Papildomas kalibravimas

Jei pagrindinės skalės h amplitudė yra nuolat didelė, nors netoli matavimo prietaiso nėra jokio objekto, matavimo prietaisą galima sukalibruoti rankiniu būdu.

• Matavimo prietaisą išjunkite.

Tuo tikslu pašalinkite visus netoli matavimo prietaiso esančius objektus, kuriuos prietaisas galėtų rodyti, taip pat ir rankinį laikrodį, metalinius žiedus, ir laikykite matavimo prietaisą ore. Baterijų įkrovos indikatorius g turi rodyti ne mažiau kaip 1/3 įkrovos: - Matavimo prietaisą vėl įjunkite. Kai matavimo prietaisas įsijungia, iškart paspauskite įjungimo-išjungimo mygtuką 4 ir laikykite jį paspaustą. Įjungimo-išjungimo mygtuką laikykite paspaustą tol, kol žiedas 1 pradės lėtai mirksėti raudonai, ir tai bus ženklas, kad matavimo prietaisas kalibruojamas. - Sėkmingai sukalibravus, žiedas 1 šviečia žaliai, o matavimo prietaisas automatiškai vėl yra paruoštas naudoti.

Nuoroda: jei matavimo prietaisas automatiškai neįsijungia, kalibravimą pakartokite. Jei matavimo prietaisas ir tada neįsijungs, jį nusiųskite įgaliotoms remonto dirbtuvėms.

Prieš kiekvieną naudojimą matavimo prietaisą patikrinkite. Jei matavimo prietaisas pažeistas arba jo viduje yra atsilaisvinusių dalių, jis veiks nepatikimai.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad matavimo prietaisas visada būtų švarus ir saugus.

Nepanardinkite matavimo prietaiso į vandenį ir kitokius skysčius.

Nešvarumus nuvalykite sausa, minkšta šluoste. Nenaudokite jokių valiklių ir tirpiklių.

Jutiklio zonoje 6 nei priekinėje, nei nagarelės pusėje neturi būti jokių lipdukų ar etikečių, ypač kokių nors metalinių ženklų, nes jie gali turėti įtakos matavimo funkcijoms.

Nenuimkite matavimo prietaiso užpakalinėje pusėje esančių šliaužiklių 5.

Jei, nepaisant kruopščios gamybos ir patikrinimo, matavimo prietaisas sugęstų, jo remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Patys neatidarykite matavimo prietaiso.

Teiraudamiesi informacijos ir užsakydami atsargines dalis, būtinai nurodykite dešimtženklį gaminio numerį, nurodytą prietaiso firmos lentelėje.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klausimais.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Matavimo prietaisai, papildoma įranga ir pakuotė turi būti surenkami ir perdirbami aplinkai nekenksmingu būdu.

Matavimo prietaisų, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB, naudoti nebetinkami matavimo įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.
