PANDUAN PENGGUNA GMS 100 M BOSCH

tw 正本使用說明書 ko 사용 설명서 원본 th หนังสือคูมือการใชงานฉบับตนแบบ id Petunjuk-Petunjuk untuk Penggunaan Orisinal BΩng hõëng dÿn nguy›n bΩn

ขอสงวนสิทธิ์ในการเปลี่ยนแปลงโดยไมตองแจงลวงหนา Bahasa Indonesia Petunjuk-Petunjuk untuk Keselamatan Kerja Semua petunjuk-petunjuk harus dibaca dan ditaati. SIMPANKAN PETUNJUK-PETUNJUK INI DENGAN SEKSAMA.f Biarkan alat pengukur ini direparasikan oleh orang-orang yang ahli dan berpengalaman saja dan hanya dengan menggunakan suku cadang yang asli bermerek Bosch. Dengan demikian keselamatan kerja dengan alat pengukur ini selalu terjamin.f Janganlah menggunakan alat pengukur di ruangan yang terancam bahaya terjadinya ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Di dalam alat pengukur bisa terjadi bunga api, yang lalu menyulut debu atau uap.f Berdasarkan alasan teknologi, alat pengukur tidak dapat menjamin keamanan sebesar seratus persen. Oleh karena itu sebelum melakukan pekerjaan membor, memotong atau memfrais di tembok dan dinding, langit-langit atau lantai, periksalah sumber-sumber informasi lainnya seperti rencana bangunan, foto dari tahap pembangunan dan sebagainya, untuk mencegah bahaya. Pengaruh lingkungan seperti misalnya kelembaban udara atau keberadaan di dekat perkakas listrik lainnya, dapat mengurangi ketelitian alat pengukur. Sifat dan keadaan dari tembok dan dinding (misalnya kelembaban, bahan bangunan yang mengandung logam, kertas dinding yang dapat menghantar listrik, bahan isolasi, batu ubin) serta jumlah, jenis, ukuran dan keberadaan obyek-obyek, dapat membuat hasil pengukuran tidak betul. Penjelasan tentang produk dan daya Bukakan halaman lipatan dengan gambar dari alat pengukur dan biarkan halaman ini terbuka selama Anda membaca petunjuk-petunjuk untuk penggunaan. Penggunaan Alat pengukur ini cocok untuk mendeteksi obyek-obyek yang mengandung besi dan logam non besi dan saluran-saluran listrik yang bertegangan. OBJ_BUCH-1418-001.book Page 116 Thursday, April 28, 2011 9:54 AMBahasa Indonesia | 117 Bosch Power Tools 1 609 929 Y44 | (28.4.11) Bagian-bagian pada gambar Nomor-nomor dari bagian-bagian alat pengukur pada gambar sesuai dengan gambar alat pengukur pada halaman bergambar. 1 Ring yang menyala 2 Lubang petanda 3 Display 4 Tombol untuk menghidupkan dan mematikan 5 Pengeraba 6 Bidang sensor 7 Label tipe 8 Tutup kotak baterai 9 Penguncian tutup kotak baterai 10 Penahan mata pengangkat 11 Mata pengangkat 12 Tas pelindung*

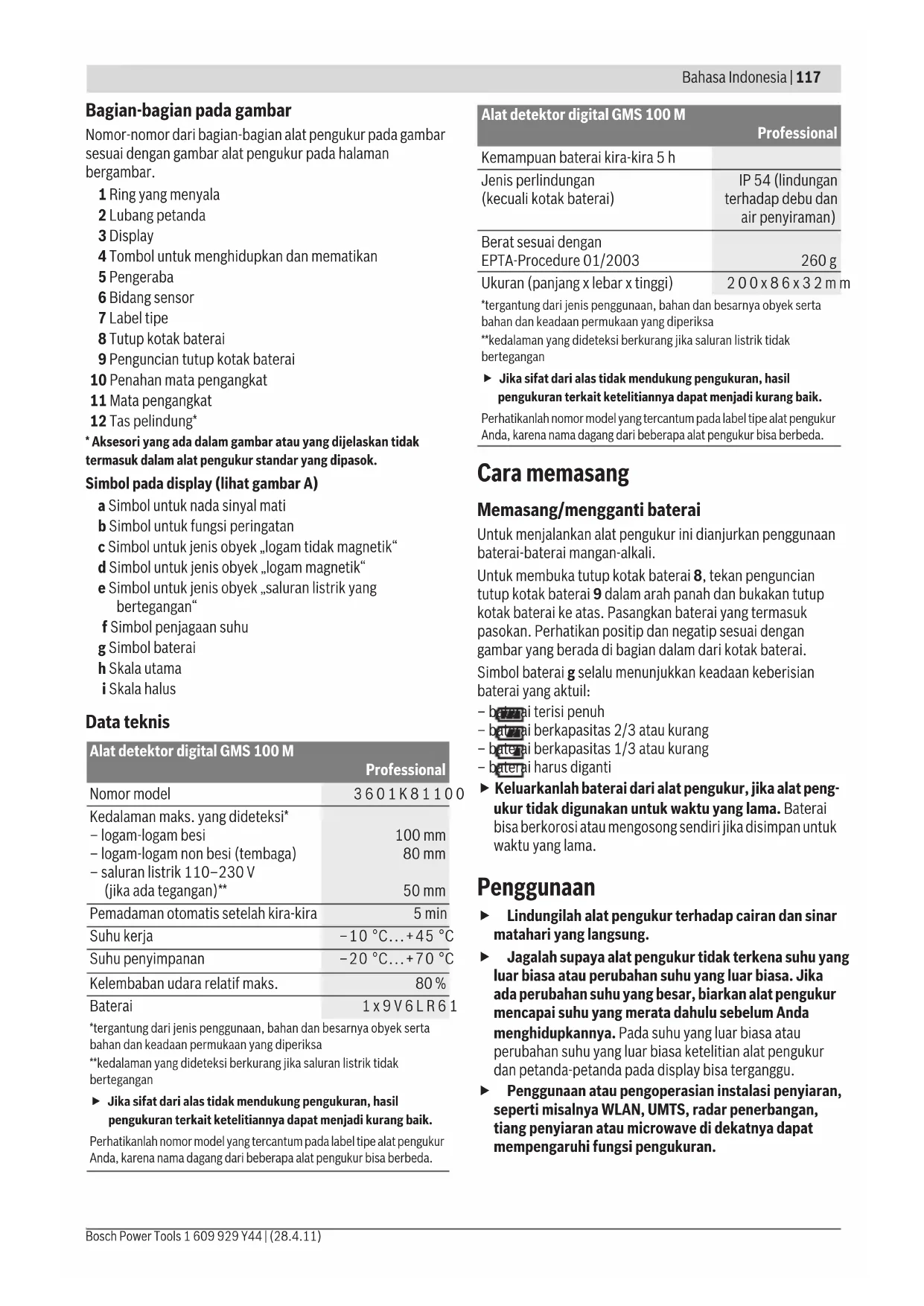

• Aksesori yang ada dalam gambar atau yang dijelaskan tidak termasuk dalam alat pengukur standar yang dipasok. Simbol pada display (lihat gambar A) a Simbol untuk nada sinyal mati b Simbol untuk fungsi peringatan c Simbol untuk jenis obyek „logam tidak magnetik“ d Simbol untuk jenis obyek „logam magnetik“ e Simbol untuk jenis obyek „saluran listrik yang bertegangan“ f Simbol penjagaan suhu g Simbol baterai h Skala utama i Skala halus Data teknis Cara memasang Memasang/mengganti baterai Untuk menjalankan alat pengukur ini dianjurkan penggunaan baterai-baterai mangan-alkali. Untuk membuka tutup kotak baterai 8, tekan penguncian tutup kotak baterai 9 dalam arah panah dan bukakan tutup kotak baterai ke atas. Pasangkan baterai yang termasuk pasokan. Perhatikan positip dan negatip sesuai dengan gambar yang berada di bagian dalam dari kotak baterai. Simbol baterai g selalu menunjukkan keadaan keberisian baterai yang aktuil: – baterai terisi penuh – baterai berkapasitas 2/3 atau kurang – baterai berkapasitas 1/3 atau kurang – baterai harus diganti f Keluarkanlah baterai dari alat pengukur, jika alat peng- ukur tidak digunakan untuk waktu yang lama. Baterai bisa berkorosi atau mengosong sendiri jika disimpan untuk waktu yang lama. Penggunaan f Lindungilah alat pengukur terhadap cairan dan sinar matahari yang langsung. f Jagalah supaya alat pengukur tidak terkena suhu yang luar biasa atau perubahan suhu yang luar biasa. Jika ada perubahan suhu yang besar, biarkan alat pengukur mencapai suhu yang merata dahulu sebelum Anda menghidupkannya. Pada suhu yang luar biasa atau perubahan suhu yang luar biasa ketelitian alat pengukur dan petanda-petanda pada display bisa terganggu. f Penggunaan atau pengoperasian instalasi penyiaran, seperti misalnya WLAN, UMTS, radar penerbangan, tiang penyiaran atau microwave di dekatnya dapat mempengaruhi fungsi pengukuran. Alat detektor digital GMS 100 M Professional Nomor model 3601K81100 Kedalaman maks. yang dideteksi* – logam-logam besi – logam-logam non besi (tembaga) – saluran listrik 110–230 V (jika ada tegangan)** 100 mm 80 mm 50 mm Pemadaman otomatis setelah kira-kira 5min Suhu kerja –10 °C...+45 °C Suhu penyimpanan –20 °C...+70 °C Kelembaban udara relatif maks. 80 % Baterai 1x9V6LR61 *tergantung dari jenis penggunaan, bahan dan besarnya obyek serta bahan dan keadaan permukaan yang diperiksa**kedalaman yang dideteksi berkurang jika saluran listrik tidak bertegangan f Jika sifat dari alas tidak mendukung pengukuran, hasil pengukuran terkait ketelitiannya dapat menjadi kurang baik.Perhatikanlah nomor model yang tercantum pada label tipe alat pengukur Anda, karena nama dagang dari beberapa alat pengukur bisa berbeda. Kemampuan baterai kira-kira 5h Jenis perlindungan (kecuali kotak baterai) IP 54 (lindungan terhadap debu dan air penyiraman) Berat sesuai dengan EPTA-Procedure 01/2003 260 g Ukuran (panjang x lebar x tinggi) 200x86x32mm Alat detektor digital GMS 100 M Professional *tergantung dari jenis penggunaan, bahan dan besarnya obyek serta bahan dan keadaan permukaan yang diperiksa**kedalaman yang dideteksi berkurang jika saluran listrik tidak bertegangan f Jika sifat dari alas tidak mendukung pengukuran, hasil pengukuran terkait ketelitiannya dapat menjadi kurang baik.Perhatikanlah nomor model yang tercantum pada label tipe alat pengukur Anda, karena nama dagang dari beberapa alat pengukur bisa berbeda. OBJ_BUCH-1418-001.book Page 117 Thursday, April 28, 2011 9:54 AM118 | Bahasa Indonesia 1 609 929 Y44 | (28.4.11) Bosch Power Tools Cara penggunaan Menghidupkan/mematikan f Sebelum menghidupkan alat pengukur, perhatikanlah supaya bidang sensor 6 tidak basah. Jika perlu, gosok- kan bidang sensor dengan satu lap sampai menjadi kering. f Jika alat pengukur telah kena perubahan suhu yang besar, tunggulah sampai suhu merata dahulu, kemudian alat pengukur dihidupkan. Untuk menghidupkan alat pengukur, tekan tombol untuk menghidupkan dan mematikan 4. Untuk mematikan alat pengukur, tekan kembali tombol untuk menghidupkan dan mematikan 4. Jika selama kira-kira 5 men. tidak ada tombol pada alat pengukur yang ditekan atau tidak ada obyek-obyek yang dideteksi, alat pengukur padam secara otomatis untuk menghemat baterai. Menghidupkan/mematikan nada sinyal Anda dapat menghidupkan atau mematikan nada sinyal dengan cara menekan tombol untuk menghidupkan dan mematikan 4 selama beberapa detik pada alat pengukur yang dalam keadaan hidup. Jika nada sinyal dimatikan, pada display tampil simbol a. Cara berfungsi (lihat gambar-gambar A–B) Dengan alat pengukur ini diperiksa alas dari bidang sensor 6 dalam arah pengukuran z sampai kedalaman maks. yang dideteksi (lihat „Data teknis“). Alat pengukur mengenali obyek-obyek yang bahannya berbeda dengan bahan dinding. Gerakkan alat pengukur selalu dalam garis lurus dengan tekanan yang ringan di atas permukaan yang diperiksa, tanpa mengangkat alat pengukur atau merubah tekanan padanya. Selama pengukuran, pengeraba-pengeraba 5 selalu harus terkena pada permukaan. Pengukuran Setelah alat pengukur dihidupkan, ring 1 menyala hijau. Tempatkan alat pengukur pada permukaan yang akan diperiksa dan gerakkan alat pengukur dalam arah dari sumbu- sumbu x dan y. Jika alat pengukur mendekati satu obyek, amplitudo pada skala utama h bertambah dan ring 1 menyala kuning, jika alat pengukur menjauh dari obyek, amplitudo berkurang. Di atas obyek, skala utama h menunjukkan amplitudo maksimal; ring 1 menyala merah dan nada sinyal berbunyi. Pada obyek-obyek yang kecil atau yang berada sangat dalam, ring 1 mungkin terus menyala kuning dan nada sinyal tidak berbunyi. f Obyek-obyek yang lebih lebar tidak ditandai di seluruh kelebarannya oleh ring yang menyala atau nada sinyal. Segera setelah alat pengukur mendeteksi satu obyek di bawah tengah-tengah dari sensor, skala halus i diaktifkan. Untuk menentukan kedudukan obyek dengan lebih tepat, gerakkan alat pengukur berkali-kali (3x) di atas obyek kian dan kemari. Skala halus i menunjukkan amplitudo maksimal, jika obyek berada persis di bawah tengah-tengah dari sensor, dan ini tidak tergantung, berapa balok ditampilkan pada skala utama h. Jika yang dideteksi adalah obyek-obyek yang sangat kecil atau yang berada sangat dalam dan amplitudo dari skala utama h sangat kecil, gerakkan alat pengukur beberapa kali secara horisontal (sumbu x) dan vertikal (sumbu y) di atas obyek. Perhatikan amplitudo dari skala halus i. f Sebelum melakukan pekerjaan membor, memotong atau memfrais, untuk mencegah bahaya, periksalah sumber-sumber informasi lainnya. Oleh karena hasil pengukuran dapat dipengaruhi oleh lingkungan di seke- lilingnya atau sifat dan keadaan tembok atau dinding, bisa jadi ada bahaya, meskipun petanda menunjukkan tidak ada obyek dalam bidang sensor (nada sinyal tidak berbunyi dan ring yang menyala 1 menyala hijau). Logam Jika yang dideteksi adalah obyek dari logam yang magnetik (misalnya besi), maka pada display 3 tampil simbol d. Pada logam yang tidak magnetik tampil simbol c. Untuk membedakan antara jenis-jenis logam, alat pengukur harus berada di atas obyek dari logam yang dideteksi (ring 1 menyala merah dan skala halus i menunjukkan amplitudo yang besar). Petunjuk: Jika ada tulang beton berkisi dan tulang beton dalam permukaan yang diperiksa, di atas seluruh permukaan ditampilkan amplitudo pada skala utama h. Pada tulang beton berkisi secara khas tepat di atas batang besi pada display tampil simbol d untuk logam magnetik, di antara batang- batang besi tampil simbol c untuk logam-logam tidak magnetik. Kabel listrik Jika satu saluran listrik yang bertegangan dideteksi, pada display 3 tampil simbol e. Gerakkan alat pengukur berkali-kali di atas permukaan yang diperiksa untuk mendeteksi kedudukan saluran listrik yang bertegangan secara tepat. Setelah alat pengukur digerakkan beberapa kali di atas saluran listrik yang bertegangan, kedudukan saluran listrik yang bertegangan dapat ditunjukkan secara tepat. Jika alat pengukur berada di dekat sekali pada saluran, ring yang menyala 1 berkedip-kedip merah secara cepat dan nada sinyal berbunyi secara cepat. Petunjuk: – Saluran-saluran listrik yang bertegangan dapat dideteksi dengan lebih mudah, jika alat-alat yang mengkonsumsi listrik (misalnya lampu, alat-alat) disambungkan pada saluran yang dicari dan dihidupkan. – Pada syarat-syarat tertentu (seperti misalnya keberadaan di belakang permukaan dari logam atau di belakang permukaan dengan kadar air yang tinggi), saluran-saluran listrik yang bertegangan tidak dapat dideteksi dengan baik. Daya sinyal satu saluran listrik yang bertegangan tergantung dari kedudukan kabel. Oleh karena itu periksalah dengan pengukuran-pengukuran lain di sekitarnya atau carilah informasi dari sumber-sumber lainnya, apakah ada saluran listrik yang bertegangan. – Saluran-saluran listrik yang tidak bertegangan dapat Anda temukan sebagai obyek-obyek logam. Dalam hal ini kabel dengan urat yang fleksibel tidak ditampilkan (lain daripada kabel dengan urat yang padat). OBJ_BUCH-1418-001.book Page 118 Thursday, April 28, 2011 9:54 AMBahasa Indonesia | 119 Bosch Power Tools 1 609 929 Y44 | (28.4.11) – Listrik secara statika dapat mengakibatkan bahwa saluran- saluran ditampilkan tidak tepat, misalnya di permukaan yang luas. Untuk memperbaiki penampilan, letakkan tangan Anda yang bebas di sebelah alat pengukur secara datar pada dinding, supaya listrik secara statika menghilang. Petunjuk-petunjuk untuk pemakaian f Hasil pengukuran-hasil pengukuran berdasarkan prinsipnya bisa terganggu oleh keadaan sekeliling yang tertentu. Termasuk di sini misalnya keberadaan yang dekat pada alat-alat yang mengadakan medan magnet atau medan elektromagnet, tempat yang basah, bahan bangunan yang mengandung logam, bahan isolasi dengan lapisan aluminium serta lapisan dinding dan ubin yang menghantarkan arus listrik. Oleh sebab itu, sebelum membor, menggergaji atau memfrais dalam tembok, langit-langit atau lantai, perhatikanlah sumber informasi lainnya (misalnya rencana bangunan). Menandai obyek-obyek Jika diperlukan, Anda dapat menandai obyek-obyek yang terdeteksi. Lakukan pengukuran seperti biasa. Jika Anda menemukan batas-batas atau tengah-tengah satu obyek, tandai tempat yang dicari melalui lubang penanda 2. Penjagaan suhu Alat pengukur dilengkapi dengan penjagaan suhu, karena pengukuran yang tepat hanya mungkin selama suhu di dalam alat pengukur selalu konstan. Jika simbol penjagaan suhu f menyala, suhu alat pengukur berada di luar batas-batas suhu kerja atau terkena perubahan suhu yang besar. Matikan alat pengukur dan biarkan alat pengukur mencapai suhu yang merata dahulu sebelum Anda menghidupkannya kembali. Fungsi memperingatkan Jika pada display menyala simbol b, Anda harus menstart pengukuran sekali lagi. Jauhkan alat pengukur dari dinding dan tempatkan alat pengukur di tempat yang lain pada permukaan. Jika pada display 3 simbol b berkedip-kedip, kirimkan alat pengukur ke satu Service Center Bosch yang resmi. Kalibrasi ulang Jika skala utama h menunjukkan amplitudo yang menetap, meskipun tidak ada obyek dari logam yang berada di dekat alat pengukur, maka alat pengukur dapat dikalibrasikan ulang secara manual. – Matikan alat pengukur. – Jauhkan semua obyek-obyek yang berada di dekat alat pengukur, yang dapat dideteksi oleh alat pengukur, juga jam tangan atau cincin dari logam, dan angkatkan alat pengukur sedemikian sehingga tidak dapat mendeteksi apa-apa. Perhatikanlah bahwa simbol baterai g masih menunjukkan kapasitas paling sedikit sebesar 1/3: – Hidupkan kembali alat pengukur. Jika alat pengukur menstart, segera tekan tombol untuk menghidupkan dan mematikan 4 dan tahan tekanan pada tombol ini. Tahan tekanan pada tombol untuk menghidupkan dan mematikan, sampai ring yang menyala 1 berkedip-kedip merah secara perlahan-lahan dan ini menunjukkan kalibrasi dari alat pengukur. – Jika kalibrasi berhasil, ring 1 menyala hijau dan alat pengukur secara otomatis siap untuk digunakan. Petunjuk: Jika alat pengukur tidak menstart secara otomatis, ulangi kalibrasi ulang. Jika alat pengukur masih tetap tidak menstart, kirimkan alat pengukur ke satu Service Center Bosch yang resmi. Rawatan dan servis Rawatan dan kebersihan f Periksalah selalu alat pengukur sebelum menggunakannya. Pada kerusakan yang jelas terlihat atau bagian-bagian yang kendor di dalam alat pengukur, keselamatan kerja dengan alat pengukur tidak terjamin. Jagalah supaya alat pengukur selalu bersih dan kering supaya alat pengukur dapat digunakan dengan baik dan tidak membahayakan. Janganlah memasukkan alat pengukur ke dalam air atau cairan lainnya. Jika alat kotor, bersihkan alat dengan lap yang kering dan lembut. Janganlah menggunakan deterjen atau tiner. Supaya fungsi mengukur tidak dipengaruhi, di bidang sensor 6 pada bagian depan dan belakang dari alat pengukur tidak boleh ditempelkan etiket atau label, terutama label yang terbuat dari logam tidak boleh ditempelkan. Janganlah mencopot pengeraba-pengeraba 5 yang berada pada bagian belakang dari alat pengukur. Jika pada suatu waktu alat pengukur tidak berfungsi meskipun alat pengukur telah diproduksikan dan diperiksa dengan teliti, maka reparasinya harus dilakukan oleh Service Center perkakas listrik Bosch yang resmi. Janganlah sekali- kali membuka sendiri alat pengukur. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe alat pengukur. Layanan pasca beli dan konsultasi bagi pelanggan Layanan pasca beli Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambar tiga dimensi dan informasi tentang suku cadang bisa Anda lihat di: www.bosch-pt.com Tim konsultan Bosch dengan senang hati membantu Anda pada pembelian, penggunaan dan penyetelan produk ini dan aksesorinya. Indonesia PT. Multi Tehaka Kawasan Industri Pulogadung Jalan Rawa Gelam III No. 2 Jakarta 13930 Indonesia Tel.: +62 (21) 46 83 25 22 Fax: +62 (21) 46 82 86 45/68 23 E-Mail: sales@multitehaka.co.id www.multitehaka.co.id OBJ_BUCH-1418-001.book Page 119 Thursday, April 28, 2011 9:54 AM120 | Tiøng Vi·t 1 609 929 Y44 | (28.4.11) Bosch Power Tools Cara membuang Alat pengukur, aksesori dan kemasan sebaiknya didaur ulang- kan sesuai dengan upaya untuk melindungi lingkungan hidup. Janganlah membuang alat pengukur dan aki/baterai ke dalam sampah rumah tangga! Perubahan adalah hak Bosch. Tiøng Vi·t C¯c Nguy›n TÄc An Toμn [ãc vμ tuÉn thò t`t cΩ c¯c hõëng dÿn. H^Y GIØ LŞI C|C Hı©NG DÃN N}Y [• THAM KH~O V≈ SAU. f ChÜ giao dông cô {o cho chuy›n vi›n cß tr‡nh {é chuy›n män vμ s¥ dông phô tñng chflnh h’ng s¥a chùa. [iÖu nμy {Ωm bΩo cho sú an toμn còa dông cô {o {õïc giù nguy›n. f Khäng {õïc vŸn hμnh dông cô {o í mäi trõìng dÆ gÉy ch¯y nç, vfl dô nhõ í g÷n nêi cß lo”i ch`t láng dÆ ch¯y, khfl gas hay r¯c. C¯c tia l¥a cß thÚ h‡nh thμnh trong dông cô {o vμ cß khΩ næng lμm r¯c ch¯y hay ngÏn khßi. f V‡ nhùng lû do cäng ngh·, dông cô {o khäng thÚ bΩo {Ωm chÄc chÄn 100 %. [Ú lo”i tr» sú nguy hiÚm, giù an toμn cho bΩn thÉn b”n bÅng c¯ch s¥ dông c¯c ngu≥n thäng tin kh¯c, thfl dô nhõ tham khΩo bΩn vfi thiøt kø xÉy dúng, h‡nh Ωnh còa t»ng giai {o”n xÉy dúng v.v. trõëc khi khoan, cõa hay xoi r’nh vμo tõìng, tr÷n hay sμn nhμ. Sú Ωnh hõíng còa mäi trõìng cß thÚ Ωnh hõíng {øn {é chflnh x¯c còa dông cô {o, vfl dô nhõ sú ¤m õët hay sú g÷n b›n c¯c thiøt bÔ {i·n. Ch`t lõïng còa bÖ m◊t v μ t‡nh tr”ng còa tõìng (ch≠ng h”n nhõ hêi ¤m, c¯c vŸt li·u xÉy dúng bÅng kim lo”i, gi`y d¯n tõìng dÿn {i·n, vŸt li·u c¯ch {i·n, t`m l¯t lïp) cóng nhõ så lõïng, kiÚu d¯ng, kflch cî vμ vÔ trfl còa vŸt thÚ cß thÚ dÿn {øn vi·c lμm cho køt quΩ {o bÔ sai. Mä TΩ SΩn Ph¤m vμ [◊c Tflnh Kþ ThuŸt Xin vui làng mí trang g`p cß h‡nh Ωnh mi›u tΩ dông cô {o vμ {Ú mí nguy›n nhõ vŸy trong khi {ãc c¯c hõëng dÿn s¥ dông. Dμnh S¥ Dông Dông cô {o {õïc thiøt kø {Ú dà t‡m c¯c vŸt cß chöa sÄt vμ kim lo”i mμu, vμ vŸt dÿn “cß {i·n”. BiÚu trõng còa sΩn ph¤m Sú {¯nh så c¯c biÚu trõng còa sΩn ph¤m lμ {Ú tham khΩo h‡nh minh hãa dông cô {o tr›n trang h‡nh Ωnh. 1 Vàng chiøu s¯ng 2 Lè {¯nh d`u 3 Mμn hiÚn thÔ 4 Phflm TÄt/Mí 5 Miøng {·m tiøp xÏc 6 Ph”m vi cΩm biøn 7 Nh’n ghi lo”i thiøt bÔ 8 NÄp {Ÿy pin 9 Lÿy cμi nÄp {Ÿy pin 10 Nêi gÄn {ai x¯ch 11 [ai x¯ch 12 TÏi x¯ch bΩo v·*
