| Tipo de producto | Detector digital de metales y cables bajo tensión |
| Marca | Bosch |
| Modelo | GMS 100 M Professional |
| Dimensiones (L x A x H) | 200 x 86 x 32 mm |
| Peso | 260 g (según EPTA-Procedimiento 01/2003) |
| Alimentación | 1 pila de 9 V (6LR61) |
| Autonomía | Aproximadamente 5 horas |
| Profundidad máx. de detección (metales ferrosos) | 100 mm |
| Profundidad máx. de detección (metales no ferrosos) | 80 mm |
| Profundidad máx. de detección (cables bajo tensión) | 50 mm (110-230 V CA) |
| Temperatura de funcionamiento | -10 °C a +45 °C |
| Temperatura de almacenamiento | -20 °C a +70 °C |
| Humedad relativa máx. | 80 % |
| Índice de protección | IP54 (protegido contra polvo y salpicaduras de agua) |
| Apagado automático | Después de aproximadamente 5 minutos sin uso |
| Pantalla | Pantalla LCD con escalas graduadas, indicador de carga de pila, iconos de tipo de objeto |
| Señal acústica | Sí, activable/desactivable |
| Anillo luminoso | Verde, amarillo, rojo según la proximidad del objeto |
| Funciones principales | Detección de metales ferrosos, metales no ferrosos y cables bajo tensión |
| Calibración manual | Posible en caso de deriva de la pantalla |
| Mantenimiento y limpieza | Limpiar con un paño suave y seco; no usar disolventes; no sumergir |
| Seguridad | No usar en atmósfera explosiva; consultar otras fuentes antes de perforar; no reparar por sí mismo |
| Piezas de repuesto y reparabilidad | Reparación por un centro de servicio técnico Bosch autorizado; piezas de repuesto originales |
Preguntas frecuentes - GMS 100 M BOSCH
Preguntas de los usuarios sobre GMS 100 M BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Detector en formato PDF gratis! Encuentra tus instrucciones GMS 100 M - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GMS 100 M de la marca BOSCH.

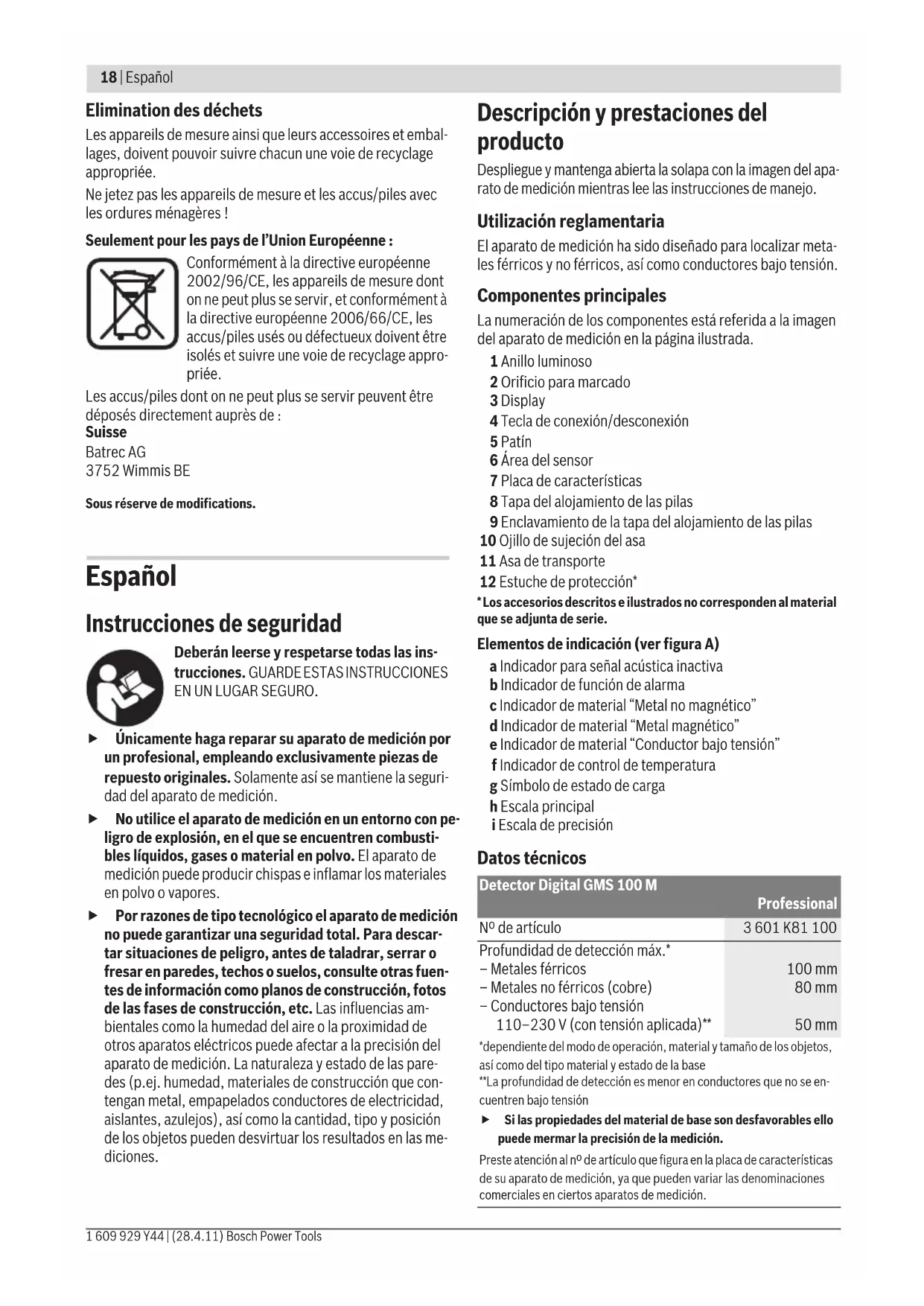

MANUAL DE USUARIO GMS 100 M BOSCH
Instrucciones de seguridad

Deberán leerse y respetarse todas las instrucciones. GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.
- Únicamente haga reparar su aparato de medición por un profesional. Solamente así se mantiene la seguridad del aparato de medición. No utilice el aparato de medición en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.
- Por razones de tipo tecnológico, el aparato de medición no puede garantizar una calidad total. Para descartar situaciones de peligro, antes de taladrar, serrar o fresar en paredes, techos o suelos, consulte otras fuentes de información como planos de construcción, fotos de las fases de construcción, etc. Las influencias ambientales como la humedad del aire o la proximidad de otros aparatos eléctricos pueden afectar a la precisión del aparato de medición. La naturaleza y estado de las paredes (p. ej. humedad, materiales de construcción que contengan metal, empapelados conductores de electricidad, aislantes, azulejos), así como la cantidad, tipo y posición de los objetos pueden desvirtuar los resultados en las mediciones.
Descripción y prestaciones del producto
Despliegue y mantenga abierta la solapa con la imagen del aparato de medición cuando lea las instrucciones de manejo.
Utilización reglamentaria
El aparato de medición ha sido diseñado para localizar metales férricos y no férricos, como conductores bajo tensión.
Componentes principales
La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada.
1 Anillo luminoso 2 Orificio para marcado 3 Display 4 Tecla de conexión/desconexión 5 Patín 6 Área del sensor 7 Placa de características 8 Tapa del alojamiento de las pilas 9 Enclavamiento de la tapa del alojamiento de las pilas
10 Ojillo de sujeción del asa
11 Asa de transporte 12 Estuche de protección*
- Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.
Elementos de indicación (ver figura A)
a Indicador para señal acústica inactiva b Indicador de referencia de alarma c Indicador de material "Metal no magnético" d Indicador de material "Metal magnético" e Indicador de material "Conductor bajo tensión" f Indicador de control de temperatura g Símbolo de estado de energía h Escala principal i Escala de precisión
Datos técnicos
| Detector Digital GMS 100 M Professional | |
| N° de articulo | 3601 K81 100 |
| Profundidad de detectión max.* | |
| - Metales féricos | 100 mm |
| - Metales no féricos (cobre) | 80 mm |
| - Conductores bajo tensión | |
| 110-230 V (con tensión aplicada)** | 50 mm |
| *dependiente del modo de operation, material y<tamaño de los objetivos, asi como del tipo material y estado de la base **La profundidad de detectión es menor en conductores que no se en-cuentren bajo tensión ■ Si las propiedades del material de base son desfavorables ello puede mearmar la precision de la medicación. | |
| Preste atencion al n° de articULO que figura en la placía de caracteristicas de su aparato de medicación, ya que pueda variar las denominaciones comerciales enCERTOS aparatos de medicación. | |
| Detector Digital GMS 100 M | Professional |
| Desconexión automatística desdede aprox. | 5 min |
| Temperatura de operación | -10 °C...+45 °C |
| Temperatura de almacenimiento | -20 °C...+70 °C |
| Humedad relativa max. | 80 % |
| Pila | 1 x 9 V 6 L R 6 1 |
| Autonomena aprox. | 5 h |
| Grado de protección(excepto alojamento de las pilas) | IP 54 (proteccióncontra polvo y salpicaduras de agua) |
| Peso según EPTA-Procedure 01/2003 | 260 g |
| Dimensiones (longitud x ancho x alta) | 200 x 86 x 32 m m |
*dependiente del modo de operación, material y tiempo de los objetivos, así como del tipo de material y estado de la base
**La profundidad de detección es menor en conductores que no se encuentren bajo tensión
Si las propiedades del material de base son desfavorables, puede deformar la precisión de la medición.
Preste atención al número de artículo que figura en la placa de características de su aparato de medición, ya que puede variar las denominaciones comerciales en ciertos aparatos de medición.
Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02 de acuerdo con las disposiciones en las directivas 2004/108/CE, 1999/5/CE.
Inserción y cambio de la pila
Se recomienda utilizar pilas alcalinas de manganeso en el aparato de medición.
Para abrir la tapa del alojamiento de la pila 8, presionar el enclavamiento 9 en dirección de la flecha y abatir hacia arriba la tapa del alojamiento de la pila. Inserte la pila suministrada. Respete la polaridad correcta de acuerdo a la representación en la parte inferior del alojamiento de las pilas.
El símbolo de estado de energía muestra siempre la energía actual de la pila:
Plenamente cargada. - 2/3 de capacidad o algo menos - 1/3 de capacidad o algo menos - Cambiar pila
Saque la pila del aparato de medición si pretende no utilizarlo durante largo tiempo. Si el tiempo de almacenaje es prolongado, la pila se puede corroer o autodescargar.
Operación
Proteja el aparato de medición de la humedad y de la exposición directa al sol. No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura. Si hubiese estado sometido a un cambio fuerte de temperatura, antes de ponerlo en servicio, espere primero a que la temperatura del aparato se ajuste al margen de funcionamiento. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la precisión del aparato de medición o a la representación en el display. La realización u operación de instalaciones de emisión, como, p.ej., WLAN, UMTS, radar de aviación, antenas de emisora o microondas en las inmediaciones puede afectar a la medición.
Puesta en marcha
- Antes de conectar el aparato de medición, cerciórese de que no está humedecida el área del sensor 6. Si fuera este el caso, seque el aparato de medición con un paño seco. Si el aparato de medida ha sido sometido a un cambio brusco de temperatura, espere a que este se atempere primero antes de conectarlo.
Para conectar el aparato de medición, pulse la tecla de conexión/desconexión 4.
Para desconectar el aparato de medición, pulse nuevamente la tecla de conexión/desconexión 4.
Si durante aprox. 5 min no se pulsa ninguna de las teclas del aparato de medición o no se detecta ningún objeto, el aparato de medición se desconecta automáticamente para proteger la pila.
Conexión/desconexión de la señal acústica
Estando conectado el aparato de medición, Ud. puede activar o desactivar la señal acústica manteniendo pulsada la tecla de conexión/desconexión 4 durante unos segundos. Si está desactivada la señal acústica, en el display se representa el símbolo a.
Modo de funcionamiento (ver figuras A-B)
Con el aparato de medición se explora el material situado debajo del área del sensor 6 en la dirección de medición z hasta la profundidad de detección máx. (ver "Datos técnicos"). Son detectados aquellos objetos que estén compuestos de un material diferente al del material base.
Siempre desplace en línea recta el aparato de medición presionándolo levemente sobre la superficie, sin separarlo y sin variar la presión de aplicación. Durante la medición deberá observarse que los patines 5 mantengan permanentemente el contacto con la base.
Procedimiento de medición
Después de la conexión, el anillo se ilumina de color 1 verde.
Deposite el aparato de medición sobre la superficie a explorar y desplácelo en dirección de los ejes x e y. Al aproximarse el aparato de medición a un objeto, aumenta la señal en la escala principal h y el anillo 1 se ilumina de color amarillo; al apartarse del objeto, la señal disminuye. Al encontrarse sobre el objeto, en la escala principal h se alcanza la amplitud máxima; el anillo 1 se ilumina en rojo y se emite una señal acústica. Si el objeto es pequeño o está muy profundo, puede que el anillo 1 siga iluminado de color amarillo y que no se emita ninguna señal acústica.
- Los objetivos anchos no son indicados en toda su anchura por el anillo luminoso o la señal acústica.
Al localizar el aparato de medición un objeto debajo del centro del sensor se activa la escala de precisión i.
Para localizar el objeto con mayor exactitud, pase con el aparato de medición repetidamente (3x) de un lado a otro por encima del objeto.
En la escala de precisión i se obtiene una señal máxima al encontrarse el objeto justo debajo del centro del sensor, independientemente de cuántos segmentos se muestren en la escala principal h.
Si la señal en la escala principal h fuese muy débil por tratarse de objetos muy profundos o pequeños, vuelva a desplazar repetidamente el aparato de medición en sentido horizontal (eje x) y vertical (eje y) por encima del objeto. Observe la señal obtenida en la escala de precisión i.
- Antes de taladrar, serrar o fresar es recomendable que se asegure además de la existencia de posibles peligros recurriendo a otras fuentes de información. Puesto que los resultados obtenidos en la medición pueden verse influidos por las condiciones del entorno o la naturaleza de la pared, puede que exista un peligro a pesar de no mostrarse ningún objeto en el área del sensor (no se emite ninguna señal acústica y el anillo luminoso 1 se enciende de color verde).
Metal
Si el objeto localizado fuese un metal magnético (p.ej. hierro), en el display 3 aparece el símbolo d. En el caso de metales no magnéticos se muestra el símbolo c. Para poder discernir entre los diversos tipos de metal, el aparato de medición debe encontrarse sobre el objeto de metal localizado (anillo 1 encendido de color rojo y señal de gran amplitud en la escala de precisión i).
Observación: Si en el material de base existen mallas o barras de acero de armar, en toda la superficie explorada se muestra una señal en la escala principal h. Por lo regular, al sobrepasar las barras que forman las mallas de acero, en el display se muestra el símbolo d para metales magnéticos y en los espacios intermedios el símbolo c para metales no magnéticos.
Conductor eléctrico
Si se detecta un conductor bajo tensión, en el display 3 aparece entonces el indicador e. Desplace repetidamente el aparato de medición sobre la superficie para poder detectar con mayor exactitud el conductor eléctrico. Después de haber sobrepasado reiteradamente el conductor bajo tensión, la localización de este puede realizarse de forma muy exacta. Si el aparato de medición se encuentra muy próximo al conductor, comienza a parpadear rápidamente en color rojo el anillo luminoso 1 y la señal acústica se emite muy seguidamente.
Observaciones:
- Los conductores eléctricos pueden localizarse más fácilmente si enchufa y conecta un consumidor (p.ej. una lámpara o aparato) al conductor que desea detectar.
- Bajo ciertas condiciones (como p. ej. detrás de superficies metálicas o muy húmedas) no es posible detectar con fiabilidad conductores bajo tensión. La intensidad de la señal en un conductor bajo tensión depende de la posición de los cables. Asegúrese por ello mediante mediciones adicionales u otras fuentes de información si existe en las inmediaciones un conductor eléctrico bajo tensión.
- Los conductores que no se encuentren bajo tensión pueden localizarse como objetos metálicos. Sin embargo, no son detectados los cables flexibles con alma de hilos múltiples (a diferencia de los cables rígidos de alma maciza).
- La electricidad electrostática puede provocar que los conductores le sean indicados de forma muy difusa, p. ej. en un área muy amplia. La indicación puede favorecerse si apoya la palma de su mano libre contra la pared junto al aparato de medición para eliminar la electricidad electrostática.
Instrucciones para la operación
- Condicionado por el principio de funcionamiento, los resultados de medición pueden verse afectados por ciertas condiciones del entorno. Éstas pueden ser, p. ej., la proximidad de aparatos que generen fuertes campos magnéticos o electromagnéticos, la humedad, materiales de construcción que contengan metal, materiales aislantes revestidos con lámina de aluminio, así como papeles pintados o azulejos conductores. Por ello, antes de taladrar, serrar o fresar en paredes, techos o suelos, recomendamos consultar otras fuentes de información (p. ej. planos de construcción).
Marcado de los objetos
Si lo desea, puede marcar los objetos localizados. Efectúe la medición en la forma acostumbrada. Si ha detectado los límites o el centro de un objeto, marque el punto localizado por el orificio para marcado 2.
Control de temperatura
El aparato de medición incorpora un control de la temperatura ya que sólo es posible realizar una medición exacta si se mantiene constante la temperatura en su interior.
Si el indicador de control de temperatura f se enciende, el aparato de medición se encuentra fuera de la temperatura de operación o estuvo expuesto a un cambio brusco de temperatura. Desconecte el aparato de medición y espere a que se atempere antes de volverlo a conectar.
Función de alarma
Si en el display se enciende el indicador b, debe arrancar de nuevo la medición. Retire el aparato de medición de la pared y asíéntelo en otro punto contra la base.
Si en el display 3 parpadea el indicador b, envíe el aparato de medición a un servicio técnico autorizado.
Recalibración
En caso de obtenerse una deflexión permanente en la escala principal h a pesar de no encontrarse un objeto metálico cerca del aparato de medición, es posible recalibrar el mismo.
- Apague el aparato de medición.
- Retire todos los objetos metálicos detectables en las proximidades del aparato de medición, incluido un reloj de pulsera o anillo de metal, y mantenga en el aire el aparato de medición. Observe que el símbolo de estado de carga g muestre al menos una capacidad de 1/3. Vuelva a conectar el aparato de medición. Al encenderse el aparato de medición, pulse inmediatamente la tecla de conexión/desconexión 4 y manténgala pulsada. Continúe teniendo pulsada la tecla de conexión/desconexión hasta que el anillo luminoso 1 parpadee lentamente de color rojo, señalizando así la calibración del aparato de medición.
- Si la calibración se llevó a cabo con éxito, el anillo 1 se ilumina de color verde y el aparato de medición queda nuevamente en disposición de funcionamiento.
Observación: Si el aparato de medición no se pone en marcha automáticamente, repita el proceso de recalibración. Si a pesar de ello, el aparato de medición no se pone en marcha, envíelo a un servicio autorizado.
Mantenimiento y servicios
Mantenimiento y limpieza
Examine el aparato de medición antes de cada uso. En caso de daños manifiestos o de piezas sueltas en el interior del aparato de medición, no queda garantizado su seguro funcionamiento.
Siempre mantenga limpio y seco el aparato de medición para trabajar con eficacia y fiabilidad.
No sumerja el aparato de medición en agua ni en otros líquidos. Limpie el aparato con un paño seco y suave. No utilice agentes de limpieza ni disolventes.
Para no falsear la medición, no deben fijarse en el área del sensor 6, tanto en el frente como al dorso del aparato de medición, ni etiquetas ni placas, especialmente si estas fuesen de metal.
No retire los patines 5 al dorso del aparato de medición.
Si a pesar de los esmerados procesos de fabricación y control, el aparato de medición llegase a averiarse, la reparación deberá encargarse a un taller de servicios autorizado para herramientas eléctricas Bosch. No abra Ud. el aparato de medición.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el número de artículo de 10 dígitos que figura en la placa de características del aparato de medición.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las cuales puede obtener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
España
Robert Bosch España, S.A.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente: +34 (0901) 11 66 97
Fax: +34 (91) 902 53 15 54
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleíta Norte
Caracas 107
Tel.: +58 (02) 207 45 11
México
Robert Bosch S.A. de C.V.
Tel. Interior: +52 (01) 800 627 1286
Tel. D.F.: +52 (01) 52843062
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al CLIENTE
Tel.: +54 (0810) 555 2020
E-Mail: herramentas.bosch@ar.bosch.com
Perú
Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
Tel.: +51 (01) 475-5453
E-Mail: vhe@autorex.com.pe
Chile
EMASA S.A.
Irrarazaval 259 - Nuña
Santiago
Tel.: +56 (02) 520 3100
E-Mail: emasa@emasa.cl
Eliminación
Recomendamos que los aparatos de medición, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
¡No arroje los aparatos de medición, acumuladores o pilas a la basura!
Sólo para los países de la UE:

Los aparatos de medición inservibles, como los acumuladores/pilas defectuosos o agotados, deben acumularse por separado para ser sometidos a un reciclaje ecológico tal como lo marcan las Directivas Europeas 2002/96/CE y 2006/66/CE, respectivamente.
Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:
España
Servicio Central de Bosch
Servilotec, S.L.
Políg. Ind. II, 27
Cabanillas del Campo
Tel.: +34 901 11 66 97
Reservado el derecho de modificación.
