GMS 100 M - Rilevatore BOSCH - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo GMS 100 M BOSCH in formato PDF.
| Tipo di prodotto | Rilevatore digitale di metalli e cavi sotto tensione |
| Marca | Bosch |
| Modello | GMS 100 M Professional |
| Dimensioni (L x l x h) | 200 x 86 x 32 mm |
| Peso | 260 g (secondo EPTA-Procedure 01/2003) |
| Alimentazione | 1 pila 9 V (6LR61) |
| Autonomia | Circa 5 ore |
| Profondità max. di rilevamento (metalli ferrosi) | 100 mm |
| Profondità max. di rilevamento (metalli non ferrosi) | 80 mm |
| Profondità max. di rilevamento (cavi sotto tensione) | 50 mm (110-230 V CA) |
| Temperatura di esercizio | -10 °C a +45 °C |
| Temperatura di stoccaggio | -20 °C a +70 °C |
| Umidità relativa max. | 80 % |
| Grado di protezione | IP54 (a tenuta di polvere e schizzi d'acqua) |
| Spegnimento automatico | Dopo circa 5 minuti di inutilizzo |
| Display | Schermo LCD con scale graduate, indicatore di carica batteria, icone del tipo di oggetto |
| Segnale acustico | Sì, attivabile/disattivabile |
| Anello luminoso | Verde, giallo, rosso in base alla prossimità dell'oggetto |
| Funzioni principali | Rilevamento di metalli ferrosi, metalli non ferrosi e cavi sotto tensione |
| Calibrazione manuale | Possibile in caso di deriva del display |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto; non utilizzare solventi; non immergere |
| Sicurezza | Non utilizzare in atmosfera esplosiva; consultare altre fonti prima di forare; non riparare da soli |
| Ricambi e riparabilità | Riparazione presso un centro assistenza Bosch autorizzato; ricambi originali |
Domande frequenti - GMS 100 M BOSCH
Domande degli utenti su GMS 100 M BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rilevatore in formato PDF gratuitamente! Trova il tuo manuale GMS 100 M - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GMS 100 M del marchio BOSCH.
MANUALE UTENTE GMS 100 M BOSCH
Istruzioni originali
Istruzioni originali 2016
Istruzioni originali.
Le istruzioni originali sono
Tutte le istruzioni devono essere lette ed osservate. CONSERVARE ACCURATAMENTE LE PRESENTI ISTRUZIONI.
Far riparare lo strumento di misura da personale specializzato qualificato e solo con pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura.
Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori. Per ragioni tecniche lo strumento di misura non può garantire una sicurezza assoluta. Per escludere pericoli assicurarsi pertanto prima di ogni foratura, taglio o fresatura in pareti, soffitti o pavimenti tramite altre fonti di informazione come progetti della costruzione, foto effettuate durante la fase di costruzione ecc. Influssi ambientali come umidità dell'aria oppure vicinanza ad altri apparecchi elettrici possono pregiudicare la precisione dello strumento di misura. Condizioni e stato delle pareti (p.es. umidità, materiali da costruzione contenenti metalli, tappezzerie conduttrici, materiali isolanti, piastrelle) nonché numero, tipo, dimensione e posizione degli oggetti possono falsare i risultati della misurazione.
Descrizione del prodotto e caratteristiche
Si prega di aprire il risvolto di copertina su cui è raffigurato schematicamente lo strumento di misura e di lasciarlo aperto durante la lettura del manuale di istruzioni per l'uso.
Uso conforme alle norme
Lo strumento di misura è idoneo per la ricerca di oggetti contenenti metalli ferrosi e non ferrosi e di cavi conduttori di tensione.
Componenti illustrati
La numerazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.
1 Led luminoso ad anello 2 Apertura per la marcatura 3 Display 4 Tasto di accensione/spegnimento 5 Scorrevole 6 Campo del sensore 7 Targhetta di identificazione 8 Coperchio del vano batterie 9 Bloccaggio del coperchio del vano batterie 10 Aggancio cinturino per trasporto 11 Cinghia di trasporto 12 Astuccio di protezione*
- L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.
Elementi di visualizzazione (vedere figura A)
a Visualizzazione per segnale acustico disattivato b Visualizzazione della funzione di avvertenza c Visualizzazione del tipo di oggetto «Metallo non magnetico» d Visualizzazione del tipo di oggetto «Metallo magnetico» e Visualizzazione del tipo di oggetto «Cavo conduttore di tensione»
f Indicatore del controllo della temperatura
g LED spia dello stato della batteria
h Scala principale
i Scala di precisione

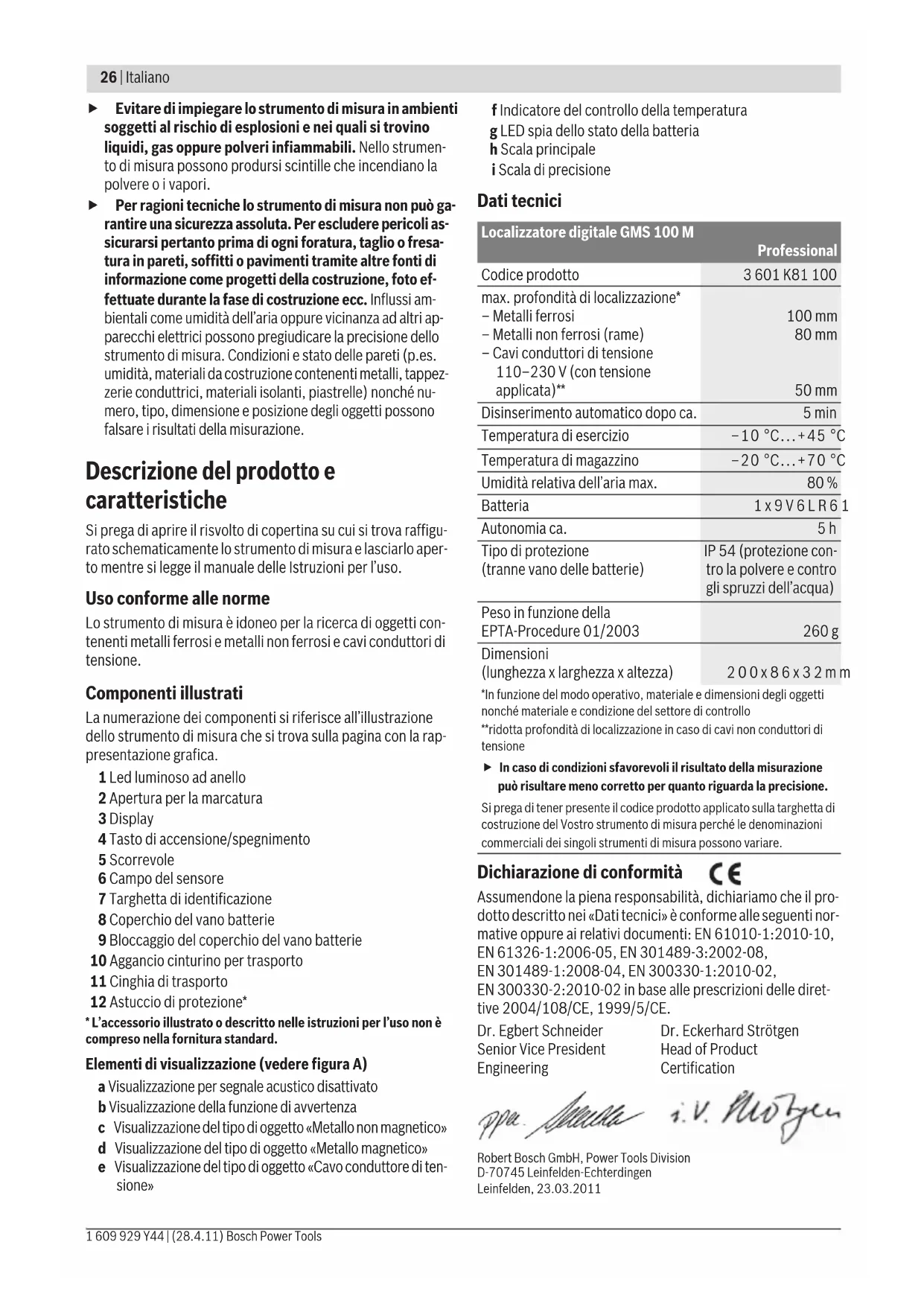

Dati tecnici
| Localizzatore digitale GMS 100 M | |
| Professional | |
| Codice prodotto | 3 601 K81 100 |
| max. profondità di localizzazione* | |
| - Metalli ferrosi | 100 mm |
| - Metalli non ferrosi (rame) | 80 mm |
| - Cavi conduttori di tensione | |
| 110-230 V (con tensione | |
| applicata)** | 50 mm |
| Disinserimento automatico dopo ca. | 5 min |
| Temperatura di esercizio | -10 °C...+45 °C |
| Temperatura di magazzino | -20 °C...+70 °C |
| Umidità relativa dell'aria max. | 80 % |
| Batteria | 1 x 9 V 6 L R 6 1 |
| Autonomia ca. | 5 h |
| Tipio di protezione(tranne vano delle batterie) | IP 54 (protezione con-tro la polvere e contro gli spruzzi dell'acqua) |
| Peso in funzione dellaEPTA-Procedure 01/2003 | 260 g |
| Dimensioni(lunghezza x larghezza x altezza) | 2 0 0 x 8 6 x 3 2 m m |
In funzione del modo operativo, del materiale e delle dimensioni degli oggetti, nonché del materiale e della condizione del settore di controllo, si può avere una ridotta profondità di localizzazione in caso di cavi non conduttori di tensione.
In caso di condizioni sfavorevoli, il risultato della misurazione può risultare meno corretto per quanto riguarda la precisione.
Si prega di tener presente il codice prodotto applicato sulla targhetta di costruzione del Vostro strumento di misura, perché le denominazioni commerciali dei singoli strumenti di misura possono variare.
Dichiarazione di conformità CE
Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative oppure ai relativi documenti: EN 61010-1:2010-10,
EN 61326-1:2006-05, EN 301489-3:2002-08,
EN 301489-1:2008-04, EN 300330-1:2010-02,
EN 300330-2:2010-02 in base alle prescrizioni delle direttive 2004/108/CE, 1999/5/CE.
Dr. Egbert Schneider
Inserimento/sostituzione della batteria
Per il funzionamento dello strumento di misura si consiglia l'impiego di batterie alcaline al manganese.
Per aprire il coperchio del vano batterie 8, premere il bloccaggio 9 in direzione della freccia e alzare verso l'alto il coperchio del vano batterie. Applicare la batteria fornita in dotazione. Accertarsi della corretta polarizzazione elettrica basandosi sulle indicazioni riportate sul lato interno del vano batterie.
L'indicatore della batteria g indica sempre lo stato attuale della batteria:
- La batteria è completamente carica - La batteria ha 2/3 di autonomia o meno - La batteria ha 1/3 di autonomia o meno - Cambiare la batteria
In caso di non utilizzo per lunghi periodi, estrarre la batteria dallo strumento di misura. In caso di lunghi periodi di deposito, la batteria può subire corrosioni oppure si può scaricare.
Uso
Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari. Non esporre mai lo strumento di misura a temperature oppure a sbalzi di temperatura estremi. In caso di sbalzi di temperatura maggiori, attendere innanzitutto che l'apparecchio sia a temperatura ambiente prima di accenderlo. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura e la visualizzazione sul display. L'impiego oppure il funzionamento di stazioni trasmittenti, come p.es. WLAN, UMTS, radar di volo, pali di trasmissione oppure forni a microonde nelle immediate vicinanze possono influenzare la funzione di misurazione.
Messa in funzione
Accensione/spegnimento
- Prima di mettere in funzione lo strumento di misura, accertarsi che il campo del sensore 6 non sia umido. In tal caso, si consiglia di utilizzare un panno di stoffa per asciugare lo strumento. Se lo strumento di misura dovesse essere stato sottoposto a sbalzi di temperatura, si consiglia prima di accenderlo di nuovo di attendere che torni a una temperatura normale.
Per l'accensione dello strumento di misura, premere il tasto di accensione/spegnimento 4.
Per lo spegnimento dello strumento di misura, premere di nuovo il tasto di accensione/spegnimento 4.
Se per ca. 5 min non viene premuto alcun tasto sullo strumento di misura e non viene rilevato alcun oggetto, lo stesso si spegne poi automaticamente per proteggere la batteria.
Inserimento/disinserimento dei segnali acustici
È possibile accendere oppure spegnere il segnale acustico premendo per alcuni secondi, con strumento di misura acceso, il tasto di accensione/spegnimento 4. In caso di segnale acustico disattivato, sul display compare la visualizzazione a.
Funzionamento (vedere figure A-B)
Con lo strumento di misura viene esaminato il settore di controllo del campo del sensore 6 in direzione di misura z fino alla max. profondità di rilevamento (vedi «Dati tecnici»). Vengono rilevati oggetti di materiale diverso da quello della parete.
Muovere lo strumento di misura sempre linearmente esercitando una leggera pressione sopra il settore di controllo, perché alzarlo oppure modificare la pressione di lavoro. Durante la misurazione, gli scorrevoli 5 devono essere sempre a contatto con il settore di controllo.
Operazione di misura
Dopo l'accensione, l'anello luminoso 1 è illuminato in verde.
Applicare lo strumento di misura sulla superficie da controllare e muoverlo in direzione dell'asse x e y. Se lo strumento di misura si avvicina a un oggetto, la deviazione nella scala principale h aumenta e l'anello 1 si illumina in giallo; se si allontana dall'oggetto, la deviazione diminuisce. Sopra l'oggetto, la scala principale h indica la deviazione massima; l'anello 1 è illuminato in rosso e viene emesso un segnale acustico. In caso di oggetti piccoli o situati in profondità, è possibile che l'anello 1 continui a essere illuminato in giallo e che non vi sia alcun segnale acustico. Nota: oggetti più larghi non vengono visualizzati per l'intera larghezza tramite l'anello luminoso e il segnale acustico.
Non appena lo strumento di misura ha localizzato un oggetto vicino al centro del sensore, viene attivata la scala di precisione i.
Per localizzare più precisamente l'oggetto, muovere ripetutamente (3 volte) avanti e indietro lo strumento di misura sopra l'oggetto.
La scala di precisione i indica una deviazione massima se l'oggetto si trova esattamente sotto il centro del sensore, indipendentemente da quante barre vengono visualizzate nella scala principale h.
Se vengono cercati oggetti molto piccoli o che si trovano in profondità e la scala principale h devia solo leggermente, muovere ripetutamente in orizzontale (asse x) e in verticale (asse y) lo strumento di misura sopra l'oggetto. Osservare la deviazione della scala di precisione i.
Prima di forare, tagliare o fresare nella parete, è necessario assicurarsi contro i pericoli tramite altre fonti di informazione. Poiché i risultati della misurazione possono essere influenzati dagli influssi ambientali o dalle condizioni della parete, può sussistere un pericolo nonostante l'indicatore non segnali alcun oggetto nel campo del sensore (non suona alcun segnale acustico e l'anello luminoso 1 è illuminato in verde).
Metallo
Se l'oggetto individuato è di un metallo magnetico (p. es. ferro), sul display 3 viene visualizzato il simbolo d. In caso di metalli non magnetici viene visualizzato il simbolo c. Per la distinzione tra i tipi di metalli, lo strumento di misura deve trovarsi sopra l'oggetto metallico trovato (l'anello 1 è illuminato in rosso e la scala di precisione i indica un'elevata deviazione).
Nota bene: in caso di armature d'acciaio da costruzione nel settore di controllo, viene visualizzata sopra l'intera superficie una deviazione nella scala principale h. Tipicamente, in caso di armature d'acciaio da costruzione, direttamente sopra le barre di ferro viene visualizzato sul display il simbolo d per metalli magnetici; tra le barre di ferro compare il simbolo c per metalli non magnetici.
Cavo elettrico
Se viene individuato un cavo conduttore di tensione, sul display 3 compare la visualizzazione. Muovere ripetutamente lo strumento di misura sopra il settore di controllo per localizzare in modo più preciso il cavo conduttore di tensione. Dopo ripetuti passaggi, il cavo conduttore di tensione può essere visualizzato in modo molto preciso. Quando lo strumento di misura è molto vicino al cavo, l'anello luminoso 1 lampeggia in rosso in sequenza veloce ed il segnale acustico viene emesso con sequenza di suoni più veloce.
Nota:
- I cavi conduttori di tensione possono essere individuati più facilmente se le utenze di corrente (p. es. lampade, apparecchi) vengono collegate ed inserite al cavo da individuare.
- In determinate condizioni (come p.es. dietro superfici metalliche oppure dietro superfici con elevato contenuto di acqua), i cavi conduttori di tensione non possono essere rilevati in modo sicuro. L'intensità del segnale di un cavo conduttore di tensione dipende dalla lunghezza del cavo stesso. Per questa ragione controllare tramite ulteriori misurazioni nell'ambiente più vicino o altre fonti di informazione se è presente un cavo conduttore di tensione.
- I cavi non conduttori di tensione possono essere individuati come oggetti metallici. In quel modo operativo i cavetti non vengono visualizzati (contrariamente ai cavi pieni).
- L'elettricità statica può causare una visualizzazione imprecisa dei cavi, p.es. in un grande settore. Per migliorare la visualizzazione appoggiare il palmo della mano libera sulla parete vicino allo strumento di misura per eliminare l'elettricità statica.
Indicazioni operative
In linea di massima i risultati di misurazione possono venire condizionati da determinate condizioni ambientali. A queste appartengono p.es. la vicinanza di apparecchi che generano forti campi magnetici oppure elettromagnetici, umidità, materiali da costruzione contenenti metalli, materiali isolanti accoppiati con alluminio e tappezzerie e piastrelle conduttrici. Per questa ragione osservare prima di forare, tagliare o pressare in pareti, soffitti o pavimenti anche altre fonti di informazioni (p.es. progetti di costruzione).
Marcatura di oggetti
In caso di necessità è possibile contrassegnare gli oggetti localizzati. Misurare come d'abitudine. Se sono stati individuati i bordi oppure il centro di un oggetto, marcare il punto cercato attraverso l'apertura per la marcatura 2.
Sensore della temperatura
Lo strumento di misura è dotato di un controllo della temperatura poiché una misurazione esatta è possibile solamente finché la temperatura all'interno dello strumento di misura rimane costante.
Se l'indicatore del controllo della temperatura f si illumina significa che lo strumento di misura si trova al di fuori della temperatura d'esercizio oppure che era sottoposto ad elevate variazioni di temperatura. Spegnere lo strumento di misura e lasciarlo adattare alla temperatura ambientale prima di metterlo di nuovo in funzione.
Funzione di avvertenza
Se sul display è illuminata la visualizzazione b, è necessario avviare di nuovo la misurazione. Togliere lo strumento di misura dalla parete e applicarlo in un altro punto sul settore da controllare.
Se sul display 3 lampeggia la visualizzazione b, inviare lo strumento di misura ad un punto di assistenza autorizzato.
Calibratura successiva
Se l'indicazione sulla scala principale h devia continuamente, nonostante non vi sia alcun oggetto nelle vicinanze dello strumento di misura, è possibile calibrare successivamente manualmente lo strumento di misura.
- Spegnere lo strumento di misura. Rimuovere tutti gli oggetti nelle vicinanze dello strumento di misura che potrebbero essere visualizzati, anche orologio da polso o anelli in metallo, e tenere lo strumento di misura in aria.
Prestare attenzione affinché l'indicatore della batteria g indichi almeno 1/3 di autonomia.
- Accendere nuovamente lo strumento di misura. All'avvio dello strumento di misura premere subito il tasto di accensione/spegnimento 4 e tenerlo premuto. Tenere premuto il tasto di accensione/spegnimento fino a quando l'anello luminoso 1 lampeggia in rosso in sequenza lenta e visualizza in quel modo la calibrazione dello strumento di misura.
- Se la calibrazione avviene con successo, l'anello 1 è illuminato in verde e lo strumento di misura è automaticamente di nuovo pronto per l'uso.
Nota bene: Se lo strumento di misura non si riaccende automaticamente, ripetere la calibratura. Se lo strumento di misura non dovesse tuttavia riaccendersi, inviarlo ad un punto di assistenza autorizzato.
Manutenzione ed assistenza
Manutenzione e pulizia
Controllare lo strumento di misura prima di ogni impiego. In caso di danneggiamenti evidenti oppure di particolari allentati all'interno dello strumento di misura non è più garantito il funzionamento sicuro dello stesso.
Per lavorare bene ed in modo sicuro, mantenere sempre lo strumento di misura pulito ed asciutto.
Non immergere mai lo strumento di misura in acqua oppure in liquidi di altra natura.
Pulire ogni tipo di sporcizia utilizzando un panno asciutto e morbido. Non utilizzare mai prodotti detergenti e neppure solventi.
Per non influenzare la funzione di misura, non applicare nel campo del sensore 6 sulla parte anteriore e posteriore dello strumento di misura nessuna etichetta adesiva né targhette ed, in modo particolare, nessuna targhetta in metallo.
Non togliere gli scorrevoli 5 sul retro dello strumento di misura.
Se nonostante gli accurati procedimenti di produzione e di controllo lo strumento di misura dovesse guastarsi, la riparazione deve essere effettuata da un punto di assistenza autorizzato per gli elettroutensili Bosch. Non aprire da soli lo strumento di misura.
Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dello strumento di misura.
Servizio di assistenza ed assistenza clienti
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:
www.bosch-pt.com
Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.
Italia
Officina Elettroutensili
Robert Bosch S.p.A. c/o GEODIS
Viale Lombardia 18
20010 Arluno
Tel.: +39 (02) 36 96 26 63
Fax: +39 (02) 36 96 26 62
Fax: +39 (02) 36 96 86 77
E-Mail: officina.elettroutensili@it.bosch.com
Svizzera
Tel.: +41 (044) 847 15 13
Fax: +41 (044) 847 1553
Smaltimento
Smaltire gli imballaggi, gli strumenti di misura e gli accessori dismessi in modo che possano essere riciclati nel rispetto dell'ambiente.
Non gettare strumenti di misura e batterie ricaricabili/batterie tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla direttiva europea 2002/96/CE gli strumenti di misura diventati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso:
Italia
Ecoelit
Viale Misurata 32
20146 Milano
Tel.: +39 02 / 4 23 68 63
Fax: +39 02 / 48 95 18 93
Svizzera
Batrec AG
3752 Wimmis BE
Con ogni riserva di modifiche tecniche.
Nederlandss
Numerotarea componentelior ilustrate se refera la schita de la pagina grafica.
1 Inel luminscent 2 Orificiu de marcare 3 Display 4 Tastā pornit-oprit 5 Patine 6 Sector senzor 7 Placuta indicatoare a tipului 8 Capac compartment baterie
9 Dispositiv de blocare compartment baterie 10 Clemà de prindere chingá de transport 11 Chingá de transport 12 Geanta de protectie*
Intretnere si curatare
Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy Jauy
y 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
L 1000000000000000000000000000000000000000000000000000000000000000000000
15g 1 15g 1 15g 1 15g 1 15g 1
