Dtect 150 SV Professional - Rilevatore BOSCH - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Dtect 150 SV Professional BOSCH in formato PDF.
| Marca | Bosch |
| Modello | Dtect 150 SV Professional |
| Tipo di prodotto | Rilevatore universale (rilevamento di oggetti in pareti, soffitti, pavimenti) |
| Dimensioni (L × l × h) | 220 × 97 × 120 mm |
| Peso | 0,65 kg (secondo EPTA-Procedure 01:2014) |
| Alimentazione | 4 batterie LR6 (AA) 1,5 V o accumulatori HR6 (AA) 1,2 V ; autonomia ≈ 5 h (batterie) / 7 h (accumulatori 2500 mAh) |
| Intervallo di temperature di funzionamento | da -10 °C a +50 °C |
| Temperatura di stoccaggio | da -20 °C a +70 °C |
| Grado di protezione | IP 54 (protezione contro polvere e schizzi d'acqua) |
| Sensori | Radar (2200-5500 MHz) e induttivo (5,9-6,1 kHz) |
| Precisione di misura del centro dell'oggetto | ±5 mm |
| Precisione della profondità visualizzata (calcestruzzo asciutto) | ±5 mm |
| Precisione della profondità visualizzata (calcestruzzo umido) | ±10 mm |
| Distanza minima tra due oggetti vicini | 40 mm |
| Modalità di funzionamento | Standard, Calcestruzzo umido, 8 cm, 15 cm, Tubi metallici/acqua, Legno/pareti divisorie in cartongesso, Segnale intenso, Segnale per tutti i materiali |
| Funzioni principali | Rilevamento di metalli, legno, plastica, cavi sotto tensione; visualizzazione di profondità e natura; segnale acustico e visivo (LED) |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto; non immergere; tenere chiuso lo sportello di manutenzione |
| Sicurezza | Avvertenze: non utilizzare in atmosfera esplosiva; verificare altre fonti prima di forare; protezione contro l'umidità |
| Pezzi di ricambio e riparabilità | Pezzi disponibili tramite Bosch; riparazione solo da servizio autorizzato; non aprire lo sportello di manutenzione |
| Informazioni generali | Conforme alla direttiva 2014/53/UE; dichiarazione di conformità disponibile online |
Domande frequenti - Dtect 150 SV Professional BOSCH
Domande degli utenti su Dtect 150 SV Professional BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rilevatore in formato PDF gratuitamente! Trova il tuo manuale Dtect 150 SV Professional - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Dtect 150 SV Professional del marchio BOSCH.

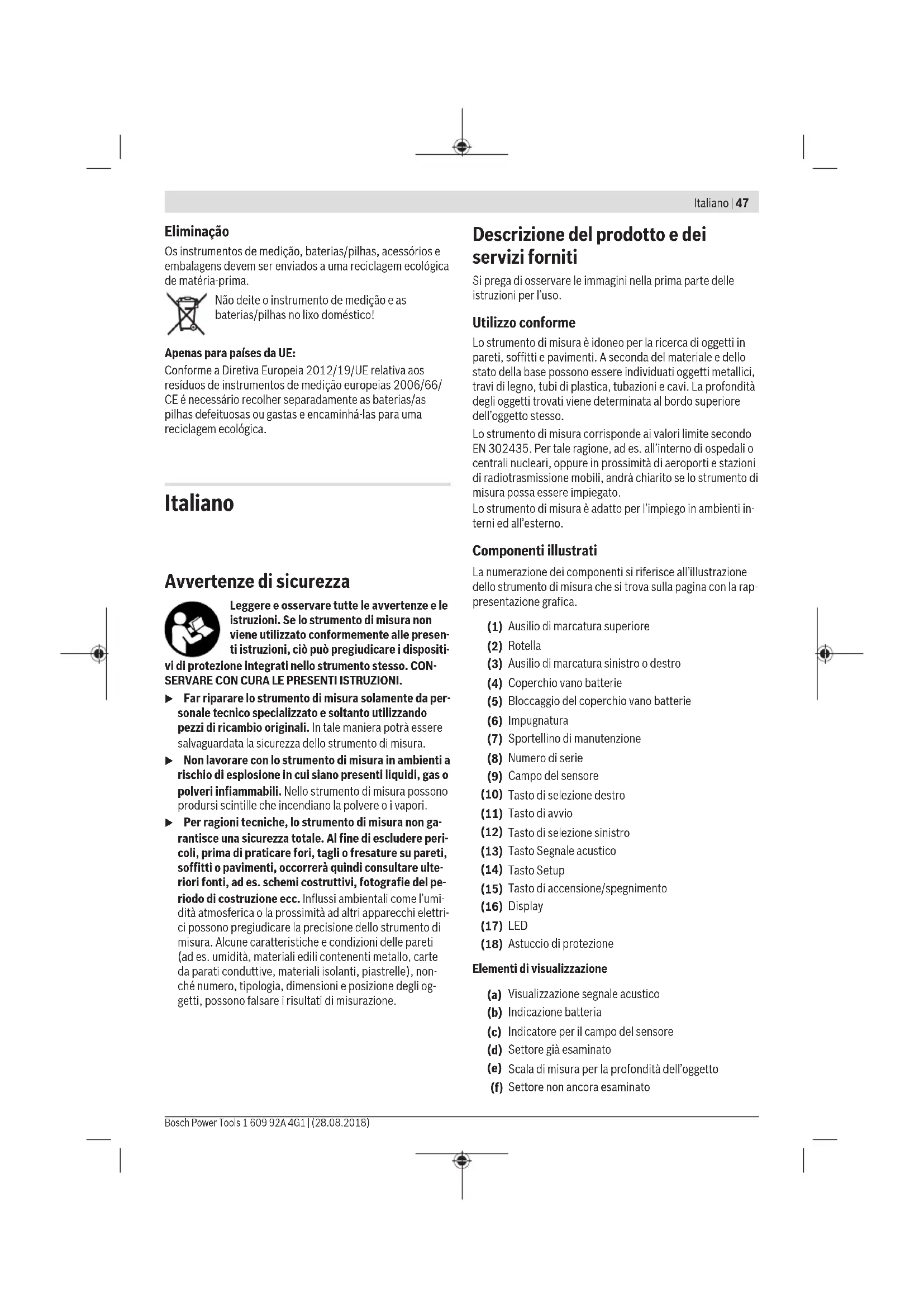

MANUALE UTENTE Dtect 150 SV Professional BOSCH
Avvertenze di sicurezza

Leggere e osservare tutte le avvertenze e le istruzioni. Se lo strumento di misura non viene utilizzato conformemente alle presenti istruzioni, ciò può pregiudicare i dispositivi
vi di protezione integrati nello strumento stesso. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI.
Far riparare lo strumento di misura solamente da personale tecnico specializzato e sostituendo solo con pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dello strumento di misura. Non lavorare con lo strumento di misura in ambienti a rischio di esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori. Per ragioni tecniche, lo strumento di misura non garantisce una sicurezza totale. Al fine di escludere pericoli, prima di praticare fori, tagli o fresature su pareti, soffitti o pavimenti, occorrerà sempre consultare ulteriori fonti, ad es. schemi costruttivi, fotografie del periodo di costruzione ecc. Influssi ambientali come l'umidità atmosferica o la prossimità ad altri apparecchi elettrici possono pregiudicare la precisione dello strumento di misura. Alcune caratteristiche e condizioni delle pareti (ad es. umidità, materiali edili contenenti metallo, carte da parati conduttive, materiali isolanti, piastrelle), nonché numero, tipologia, dimensioni e posizione degli oggetti, possono falsare i risultati di misurazione.
Descrizione del prodotto e dei servizi forniti
Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.
Utilizzo conforme
Lo strumento di misura è idoneo per la ricerca di oggetti in pareti, soffitti e pavimenti. A seconda del materiale e dello stato della base possono essere individuati oggetti metallici, travi di legno, tubi di plastica, tubazioni e cavi. La profondità degli oggetti trovati viene determinata al bordo superiore dell'oggetto stesso.
Lo strumento di misura corrisponde ai valori limite secondo EN 302435. Per tale ragione, ad es. all'interno di ospedali o centrali nucleari, oppure in prossimità di aeroporti e stazioni di radiotrasmissione mobili, andrà chiarito se lo strumento di misura possa essere impiegato.
Lo strumento di misura è adatto per l'impiego in ambienti interni ed all'esterno.
Componenti illustrati
La numerazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.
(1) Ausilio di marcatura superiore (2) Rotella (3) Ausilio di marcatura sinistro o destro (4) Coperchio vano batterie (5) Bloccaggio del coperchio vano batterie (6) Impugnatura (7) Sportellino di manutenzione (8) Numero di serie (9) Campo del sensore (10) Tasto di selezione destro (11) Tasto di avvio (12) Tasto di selezione sinistro (13) Tasto Segnale acustico (14) Tasto Setup (15) Tasto di accensione/spegnimento (16) Display (17) LED (18) Astuccio di protezione
Elementi di visualizzazione
(a) Visualizzazione segnale acustico (b) Indicazione batteria (c) Indicatore per il campo del sensore (d) Settore già esaminato (e) Scala di misura per la profondità dell'oggetto (f) Settore non ancora esaminato
(g) Bordi esterni, da contrassegnare con l'ausilio di marcatura (3) sinistro o destro (h) Indicatore modo operativo (i) Nero: oggetti trovati nel campo del sensore (i) Grigio: oggetto trovato al di fuori del campo del sensore (k) Linea di mezzeria, corrispondente all'ausilio di marcatura (1) (1) Visualizzazione della profondità dell'oggetto (m) Visualizzazione materiale dell'oggetto (n) Visualizzazione di cavi conduttori di tensione
Dati tecnici
| Rilevatore universale D-TECT 150 SV | |
| Codice prodotto | 3601 K10 008 |
| Precizione di misurazione rispetto al centro dell'oggetto aA) | ±5 mmB) |
| Precizione della profondità dell'oggetto visualizzata bA) | |
| - nel calcestruzzo asciutto ±5 mm | B) |
| - nel calcestruzzo umido ±10 mm | B) |
| Distanza minima fra due oggetti contigui cA) | 40 mmB) |
| Temperatura di funzionamento -10 °C...+50 °C | |
| Temperatura di magazinaggio -20 °C...+70 °C | |
| Sensore radar | |
| - Campo di frequenza di funzioniamento | 2200-5500 MHz |
| - Potenza di trasmissione max. 0,01 mW | |
| Sensore induttivo | |
| - Campo di frequenza di funzioniamento | 5,9-6,1 kHz |
| - Intensità max. campomagneti-co (a 10 m) | 72 dBμA/m |
| Altitudine d'impiego max. altri l'al-titudine di riferimento | 2000 m |
| Umidità atmospherica relativa max. 90% | |
| Grado di contaminazione secondo IEC 61010-1 | 2C) |
| Pile 4 × 1,5 V LR6 (AA) | |
| Batterie ricaricabili 4 × 1,2 V HR6 (AA) | |
| Autonomia, circa | |
| - Pile (alcaline al manganese) 5 h | |
| - Batterie (2500 mAh) 7 h | |
| Peso secondo EPTA-Procedure 01:2014 | 0,65 kg |
| Dimensioni (lunghezza × larghezza × altezza) | 220 × 97 × 120 mm |
Rilevatore universale D-tect 150 SV
Grado di protezione IP 54 (con protezione
contro la polvere e gli schizzi d'acqua)

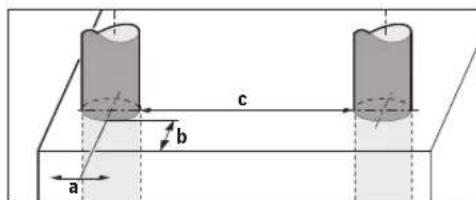

A) Vedere schema grafico

B) In base a dimensioni e tipologia dell'oggetto, nonché al materiale ed allo stato del fondo sottostante C) Presenza esclusivamente di contaminazioni non conduttive, ma che, in alcune occasioni, possono essere rese temporaneamente conduttive dalla condensa.
Per un'identificazione univoca dello strumento di misura, consultare il numero di serie (8) riportato sulla targhetta identificativa.
Un fondo dalle caratteristiche sfavorevoli può compromettere la precisione e la profondità di localizzazione del risultato di misurazione.
Per il test del ricevitore, che verifica l'influsso di un segnale di disturbo sullo strumento di misura, vengono utilizzati il criterio ed il livello di efficienza definiti nella specifica ETSI TS 103 361 (V1.1.1), capitolo 9.4.1, con una profondità dell'oggetto d = 60mm. Per il test di resistenza ai disturbi, viene utilizzato il seguente criterio di efficienza: In determinate condizioni (ad es. scarica elettrostatica o esposizione a campi elettromagnetici) i risultati di misurazione possono essere alterati, i risultati di misurazione attuali possono andare persi e quindi è necessario ripristinare lo strumento di misura, rimuovendo e reintroducendo le pile.
Montaggio
Introduzione/sostituzione delle pile
Per il funzionamento dello strumento di misura, si consiglia di utilizzare pile alcaline al manganese, oppure batterie.
Per aprire il coperchio del vano batterie (4), premere sul bloccaggio (5) nella direzione della freccia e prelevare il coperchio del vano batterie. Introdurre le pile o le batterie. Prestare attenzione alla corretta polarità, come da schema nel vano batterie.
L'indicatore batteria (b), nella riga di stato in alto sul display (16), indica il livello di carica delle pile o delle batterie.
Avvertenza: Prestare attenzione alle variazioni nel significato della batteria, in modo da sostituire per tempo le pile o le batterie.

Se sul display (16) comparirà
l'avviso "Prego sostituire
batterie", le impostazioni
verranno memorizzate e lo
strumento di misura si spe
gnerà automaticamente. In
tale caso, non sarà più possibile eseguire misurazioni. Le pile/le batterie andranno sostituite.
Per estrarre le pile o le batterie, premere sull'estremità posteriore di una pila o di una batteria, come indicato nello schema del coperchio vano batterie (1.). L'estremità anteriore della pila/della batteria si disimpegnerà dal vano batterie (2.), consentendo di prelevare agevolmente la pila o la batteria stessa.
Sostituire sempre contemporaneamente tutte le pile, o tutte le batterie. Utilizzare esclusivamente pile o batterie dello stesso produttore e della stessa capacità.
Se lo strumento di misura non viene impiegato per lunghi periodi, prelevare le pile o le batterie dallo strumento stesso. In caso di lunghi periodi di magazzinaggio, le pile e le batterie possono subire corrosioni e scaricarsi.
Utilizzo
Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari. Non esporre lo strumento di misura a temperature o ad oscillazioni termiche estreme. In caso di forti oscillazioni di temperatura, lasciare che lo strumento di misura raggiunga la normale temperatura prima di accenderlo. Temperature oppure sbalzi di temperatura estremi possono pregiudicare la precisione dello strumento di misura e la visualizzazione sul display. Non applicare targhette adesive, né di altro genere, nel campo del sensore (9) sul retro dello strumento di misura. In particolare, le targhette in metallo influiscono sui risultati di misurazione. L'impiego o l'esercizio nelle immediate vicinanze d'impianti di trasmissione, quali ad es. WLAN, UMTS, radar aeronautici, torri di trasmissione o microonde, può influire sulla funzione di misurazione. A causa del principio di funzionamento, alcuni influssi ambientali possono pregiudicare i risultati di misurazione. Tali influssi si presentano ad es. in prossimità di apparecchi che generino forti campi elettrici, magnetici o elettromagnetici, in presenza di umidità, in caso di materiali da costruzione contenenti metalli, di materiali isolanti rivestiti in alluminio e di carte da parati o piastrelle conduttive. Per tale ragione, prima di praticare fori, intagli o fresature in pareti, soffitti o pavimenti, consultare ulteriori fonti (ad es. schemi costruttivi).

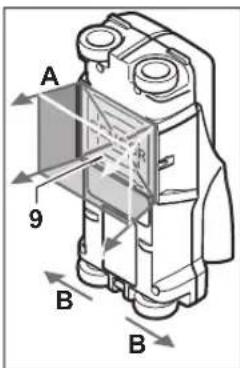

Funzionamento (vedere Fig. B)

Lo strumento di misura verifica il fondo sottostante al campo del sensore (9), nella direzione di misurazione A, sino alla profondità di misurazione visualizzata. La misurazione è possibile soltanto spostando lo strumento di misura, nella direzione di spostamento B e su un tratto di misura minimo di 10 cm. Spostare sempre lo strumento di misura in modo rettilineo ed esercitando una leggera pressione sulla
parete, in modo che le rotelle siano stabilmente in contatto con la parete stessa. Verranno rilevati oggetti che si differenzino dal materiale della parete. Sul display verranno visualizzati la profondità dell'oggetto e, laddove possibile, il materiale dell'oggetto.
Si otterranno risultati ottimali con un tratto di misura di almeno 40 cm e spostando lentamente lo strumento di misura sul punto da esaminare. Conformemente al funzionamento dello strumento possono essere trovati in modo affidabile i bordi superiori di oggetti che si trovano in posizione obliqua rispetto alla direzione di movimento dello strumento di misura.
Per tale ragione, scorrere sempre con un movimento incrociato sull'area da esaminare.
Se nella parete vi sono diversi oggetti sovrapposti, sul display verrà visualizzato l'oggetto che si trova più vicino alla superficie.
La rappresentazione sul display (16) delle caratteristiche degli oggetti individuati può differire dalle caratteristiche effettive. In particolare, oggetti molto sottili potrebbero risultare più spessi sul display. Voluminosi oggetti cilindrici (ad es. tubi in plastica o tubi dell'acqua), sul display potrebbero risultare più piccoli del reale.
Oggetti individuabili
- tubi in plastica (ad esempio tubi in plastica in cui scorre acqua, come riscaldamento nel pavimento ed a parete ecc., con almeno 10mm di diametro, tubi vuoti con almeno 20mm di diametro) Cavi elettrici (sotto tensione o privi di tensione) Cavi elettrici trifasi (ad es. per il forno) Cavi elettrici a bassa tensione (ad es. per campanello o telefono) -Tubi/barre/supporti in metallo di qualsiasi tipo (ad es. acciaio, rame o alluminio)
- Ferri di armatura
- Travi in legno
- Spazi vuoti
Misurazione possibile
-in calcestruzzo/cemento armato
- in murature (mattone, calcestruzzo poroso, calcestruzzo espanso, pomice, pietra arenaria calcarea) - in pareti in costruzione leggera - rimuovere superficiali come intonaco, piastrelle, tappezzeria, parquet, moquette - dietro legno, cartongesso
Casi di misurazione particolari
A causa del principio di funzionamento, alcune condizioni sfavorevoli possono pregiudicare il risultato di misurazione: - costruzioni di pareti con una struttura a più strati - tubi di plastica vuoti e travetti di legno in spazi vuoti e pareti in costruzione leggera - oggetti che sono posizionati obliquamente nella parete - materiale della parete umido - superfici di metallo - spazi vuoti in una parete; possono essere visualizzati come oggetti - in prossimità di apparecchi che generino forti campi magnetici o elettromagnetici, ad es. basi di radiotrasmissione mobili o generatori
Messa in funzione
Accensione/spegnimento
Prima di accendere lo strumento di misura, accertarsi che il campo del sensore (9) non sia umido. All'occorrenza, asciugare lo strumento di misura con un panno. Qualora lo strumento di misura sia stato esposto ad un forte sbalzo di temperatura, raggiunga la normale temperatura prima di accenderlo.
Accensione
- Per accendere lo strumento di misura, premere il tasto di accensione/spegnimento (15), oppure il tasto di avvio (11).
- Il (17) si accenderà con luce verde e la schermata di avvio verrà visualizzata sul display (16) per 4 secondi.
- Se con lo strumento di misura non viene effettuata né una misurazione né viene premuto un tasto, lo stesso si spegne di nuovo automaticamente dopo 5 min. Nel menu Impostazioni, tale valore si potrà modificare (vedi «Tempo disinser.», Pagina 52).
Spegnimento
- Per spegnere lo strumento di misura, premere il tasto di accensione/spegnimento (15).
- Allo spegnimento dello strumento di misura, tutte le impostazioni selezionate nei menu rimangono memorizzate.
Attivazione/disattivazione del segnale acustico
Il tasto Segnale acustico (13) consente di attivare o disattivare il segnale acustico. Nel menu Impostazioni, al sottomenu <Segnali acust.> si potrà selezionare la tipologia dei segnali (vedi «Segnali acust.», Pagina 53).
Misurazione

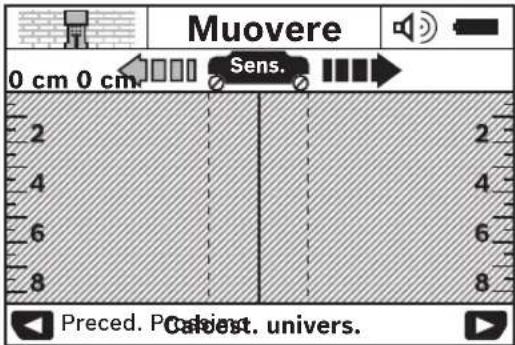

Accendere lo strumento di misura. Sul display (16) comparirà la schermata di visualizzazione standard.

Impostare lo strumento di misura su «Parete» e muoverlo nella direzione di spostamento (vedi «Funzionamento (vedere Fig. B)», Pagina 49) sulla parete. I risultati di misurazione verranno visualizzati sul display (16) dopo un tratto di misura minimo di 10cm . Per ottenere risultati di misurazione corretti, muovere lo strumento di misura completamente e lentamente sopra l'oggetto presunto nella parete.
Se durante la misurazione lo strumento di misura viene sollevato dalla parete oppure se lo stesso non viene utilizzato per più di 2 minuti (movimento, pressione dei tasti), sul display rimane l'ultimo risultato della misurazione. Nell'indicatore del Campo del sensore (c) comparirà il messaggio. Applicando nuovamente lo strumento di misura sulla parete, oppure spostandolo ulteriormente o premendo il tasto di avvio (11), la misurazione verrà riavviata.
Se il LED (17) si accenderà con luce rossa, nel Campo del sensore sarà presente un oggetto. Se il LED (17) si accenderà con luce verde, nel Campo del sensore non sarà presente alcun oggetto. Se il LED (17) lampeggerà con luce rossa, nel Campo del sensore sarà presente un oggetto molto tensionato.
Prima di praticare fori, intagli o fresature nella parete, consultare ulteriori fonti riguardo ai possibili pericoli. Poiché influssi ambientali o le caratteristiche della parete possono influire sui risultati di misurazione, sussiste il rischio che nel Campo del sensore si trovino oggetti, sebbene il display non ne indichi la presenza (LED (17) acceso con luce verde).
Elementi di visualizzazione (vedere Fig. A)
Qualora un oggetto si presenti nel sensore, esso comparirà nel campo del sensore (c) dell'indicatore. A seconda della dimensione e della profondità dell'oggetto è possibile un'identificazione del materiale. La profondità dell'oggetto (l) sino al bordo superiore dell'oggetto individuato verrà visualizzata nella riga di stato.
Avvertenza: Sia la visualizzazione della profondità dell'oggetto (l), sia le caratteristiche del materiale (m) sono riferite all'oggetto rappresentato in nero sul sensore.
La visualizzazione del materiale dell'oggetto (m) può rappresentare le seguenti caratteristiche:
Magnetico, ad es. ferro di armatura. Non magnetico, ma metallico, ad es. tubo in rame. Non metallico, ad es. legno o plastica. Caratteristica del materiale sconosciuta.
La visualizzazione di cavi sotto tensione (n) può rappresentare le seguenti caratteristiche:
- Sotto tensione
Avvertenza: In caso di oggetti sotto tensione, non verranno visualizzate ulteriori caratteristiche.
Non chiaro se sotto tensione o no
Avvertenza: I cavi elettrici trifasi potrebbero non essere rilevati come cavi sotto tensione.
La determinazione della caratteristica «Sotto tensione» potrà risultare molto limitata in caso di elevata umidità atmosferica (>50%).
Localizzazione degli oggetti
Per localizzare oggetti è sufficiente passare una volta sul punto di misura.
Qualora non si sia individuato alcun oggetto, ripetere lo spostamento perpendicolarmente alla direzione di misurazione originaria (vedi «Funzionamento (vedere Fig. B)», Pagina 49).

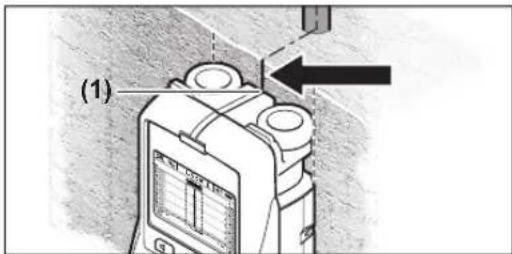

Se si desidera localizzare e contrassegnare esattamente un oggetto trovato, muovere indietro lo strumento di misura sul tratto di misura.

Se, come nell'esempio, (k) sul display (16) comparirà un oggetto al centro sotto la linea di mezzeria, sull'ausilio di marcatura superiore (1) si potrà applicare una marcatura orientativa; tale marcatura, tuttavia, sarà esatta soltanto se si tratta di un oggetto dall'andamento esattamente verticale, in quanto il campo del sensore si trova leggermente spostato rispetto all'ausilio di marcatura superiore.

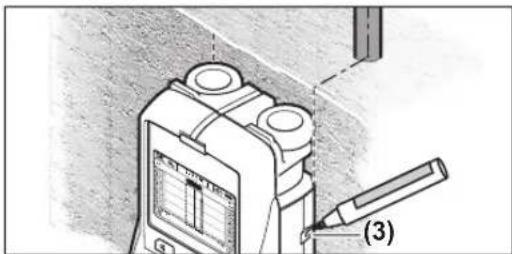

Per la marcatura esatta dell'oggetto sulla parete muovere lo strumento di misura verso sinistra oppure verso destra fino a quando l'oggetto trovato si trova sotto un bordo esterno. Se sul display (16) l'oggetto individuato verrà es. visualizzato al centro sotto la linea destra tratteggiata (g), lo si potrà marcare esattamente sull'ausilio di marcatura destro (3).
L'andamento all'interno della parete di un oggetto individuato si potrà stabilire scorrendo successivamente in maniera sfalsata vari tratti di misura (vedere Fig. 1) (vedi «Esempi di
risultati di misurazione», Pagina 53). contrassegnare e collegare i rispettivi punti di misura.
Premendo il tasto di avvio (11), in qualsiasi momento si potrà cancellare la visualizzazione degli oggetti individuati ed avviare una nuova misurazione.
Cambio delle modalità
Mediante i tasti di selezione (10) e (12) si potrà commutare fra le varie modalità.
- Premere brevemente il tasto di selezione (10) per selezionare la modalità successiva.
- Premere brevemente il tasto di selezione (12) per selezionare la modalità precedente.
Selezionando le modalità, lo strumento di misura si potrà adattare ai vari materiali di parete. L'impostazione del caso si potrà sempre leggere nell'area di visualizzazione (h) del display.
(impostazione predefinita)
La modalità è adatta per la maggior parte delle applicazioni nella muratura o nel calcestruzzo. Vengono visualizzati oggetti in plastica e in metallo nonché cavi elettrici. Spazi vuoti in mattoni oppure tubi di plastica vuoti con un diametro inferiore a 2 cm potrebbero eventualmente non venire visualizzati. La profondità di misurazione massima è pari a 8 cm.
La modalità è ideale per applicazioni nel calcestruzzo umido. Vengono visualizzati ferri per armatura, tubi in plastica e metallici nonché cavi elettrici. Non è possibile una distinzione tra cavi conduttori di tensione e cavi non conduttori di tensione. La profondità di misurazione massima è pari a 6 cm.
Vi preghiamo di tenere presente che il calcestruzzo necessita di diversi mesi per essere completamente asciutto.
La modalità è ideale per la ricerca di oggetti localizzati in profondità nel calcestruzzo armato. Vengono visualizzati ferri per armatura, tubi in plastica e metallici nonché cavi elettrici. La profondità di misurazione massima è pari a 15 cm.
Se vengono visualizzati molti oggetti, è possibile che l'apparecchio di misura stia passando direttamente lungo un ferro per armatura. In quel caso spostare lo strumento di misura di alcuni centimetri e provare di nuovo.
La modalità è ideale per rilevare tubi in metallo, in metalli compositi o tubi in plastica riempiti con acqua, nonché cavi elettrici. Tubi in plastica vuoti non vengono visualizzati. La profondità di misurazione massima è di 8 cm.
La modalità è adatta per individuare travi in legno, supporti in metallo e cavi elettrici all'interno di pareti in cartongesso (legno, cartongesso ecc.). Tubi di plastica pieni e travi di legno vengono visualizzati in modo identico. Tubi
di plastica vuoti non vengono individuati. La profondità di misurazione massima è pari a 8 cm.
La modalità è adatta per rilevare oggetti in metallo e cavi sotto tensione, qualora altre modalità, in varie condizioni di parete, non diano risultati soddisfacenti. In questi casi i risultati di individuazione sono maggiori con questo modo operativo, tuttavia sono meno precisi.
L'individuabilità potrà risultare molto ridotta in caso di elevata umidità atmosferica (>50%).

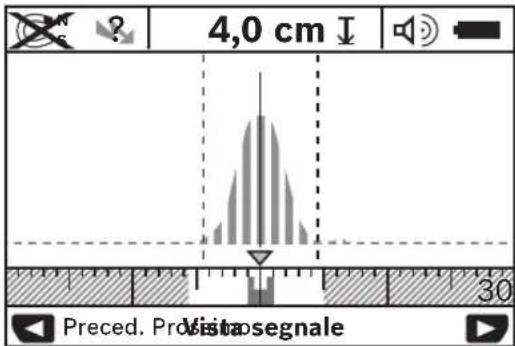

La modalità è adatta per l'impiego su tutti i tipi di materiali. L'intensità di segnale verrà visualizzata nella relativa posizione di misurazione. In tale modalità è possibile rilevare con precisione oggetti disposti a distanza ravvicinata e stimare con maggiore esattezza materiali a struttura complessa, in base all'andamento del segnale.

Il punto culminante della curva verrà rappresentato in scala ridotta con una forma a U, tramite l'indicazione di modalità (h). Verranno visualizzate la profondità dell'oggetto e, laddove possibile, le caratteristiche del materiale. La profondità di misurazione massima è pari a 15 cm.
Dall'intensità del segnale non è possibile stabilire la profondità dell'oggetto.
Cambio dei tipi di visualizzazione
Avvertenza: Il cambio dei tipi di visualizzazione è possibile in tutte le modalità.
Premere a lungo il tasto di selezione (10) oppure (12), per commutare dalla schermata di visualizzazione standard alla modalità Asta metrica.

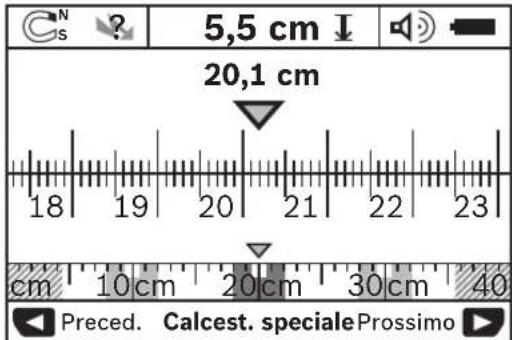

Nell'esempio, la modalità Asta metrica mostra la stessa situazione della Fig. D: tre barre in ferro a distanza uniforme. Nella modalità Asta metrica è possibile determinare la distanza tra il centro degli oggetti trovati.
Sotto la visualizzazione della profondità dell'oggetto (I) verrà indicato il tratto di misura percorso a partire dal punto iniziale: nell'esempio, 20,1 cm.
Nella piccola finestra sopra l'indicazione di modalità (h), i tre oggetti individuati verranno rappresentati come rettangoli.
Avvertenza: Sia la visualizzazione della profondità dell'oggetto (l), sia la caratteristica del materiale (m) sono riferite all'oggetto rappresentato in nero sul sensore.
Per tornare alla schermata di visualizzazione standard, premere brevemente il tasto di selezione (10) oppure (12).
Avvertenza: Verrà commutata soltanto la visualizzazione, non la modalità di misurazione.
Menu Impostazioni
Per accedere al menu Impostazioni, premere il tasto Setup (14).
Per terminare il menu, premere il tasto di avvio (11). Le impostazioni selezionate al momento verranno memorizzate.
Verrà attenuata la schermata di visualizzazione standard per l'operazione di misurazione.
Navigare nel menu
Premere il tasto Setup (14) per scorrere verso il basso.
Premere i tasti di selezione (10) e (12) per selezionare i valori:
- Premendo il tasto di selezione (10), si selezionerà il valore a destra, oppure il successivo.
- Premendo il tasto di selezione (12), si selezionerà il valore a sinistra, oppure il precedente.
Nel menu è possibile modificare la lingua della guida a menu. L'impostazione predefinita è .
Nel menu è possibile impostare intervalli temporali dopo i quali lo strumento di misura dovrà spegnersi, nel caso non vengano effettuate misurazioni o impostazioni. Il valore predefinito è <5 min>.
Nel menu è possibile impostare un intervallo temporale durante il quale il display (16) dovrà essere illuminato. Il valore predefinito è <30 sec>.
Nel menu è possibile impostare il livello dell'illuminazione display. L'impostazione predefinita è
Nel menu è possibile impostare quando lo strumento di misura dovrà emettere un segnale acustico, a condizione che il segnale stesso non sia stato disattivato con il tasto Segnale acustico (13).
-L'impostazione predefinita è: un segnale acustico verrà emesso ogni volta che verrà premuto un tasto, oppure quando, sotto al Campo del sensore, si troverà un oggetto all'interno della parete. Inoltre, in presenza di cavi sotto tensione, verrà emesso un segnale di avviso con sequenza di segnali ravvicinata. - Con l'impostazione , un segnale acustico verrà emesso ogni volta che verrà premuto un tasto; il segnale di avviso cavi sotto tensione (sequenza di segnali ravvicinata) verrà emesso quando lo strumento di misura visualizzerà un cavo sotto tensione. - Con l'impostazione , un segnale acustico verrà emesso ogni volta che verrà premuto un tasto.
Nel menu è possibile impostare la modalità preselezionata all'accensione dello strumento di misura. L'impostazione predefinita è la modalità .
Menu Impostazioni avanzate
Per accedere al menu Impostazioni avanzate, a strumento di misura spento, premere contemporaneamente il tasto Setup (14) e il tasto di accensione/spegnimento (15).
Per terminare il menu, premere il tasto di avvio (11). Verrà attenuata la schermata di visualizzazione standard per la misurazione del caso e le impostazioni verranno memorizzate.
Navigare nel menu
Premere il tasto Setup (14) per scorrere verso il basso.
Premere i tasti di selezione (10) e (12) per selezionare i valori:
- Premendo il tasto di selezione (10), si selezionerà il valore a destra, oppure il successivo. Premendo il tasto di selezione (12), si selezionerà il valore a sinistra, oppure il precedente.
Nel menu vengono fornite informazioni sullo strumento di misura, ad es. riguardo a .
Nel menu è possibile ripristinare le impostazioni predefinite.
Esempi di risultati di misurazione
Avvertenza: Negli esempi riportati di seguito, il segnale acustico dello strumento di misura è attivo.
In base a dimensioni e profondità dell'oggetto sotto il campo del sensore, non sempre è possibile determinare in modo esatto se tale oggetto sia sotto tensione. In tale caso, comparirà il significato , nella visualizzazione (n).
Cavo conduttori tensione (vedere Fig. C)
Nel campo del sensore è presente un oggetto metallico sotto tensione, ad es. un cavo elettrico. La profondità dell'oggetto è pari a 1,5 cm. Lo strumento di misura invia il segnale di avvertenza per cavi conduttori di tensione non appena il cavo elettrico viene individuato dal sensore.
Barra in ferro (vedere Fig. D)
Nel campo del sensore è presente un oggetto magnetico, ad es. una barra in ferro. A sinistra ed a destra dello stesso si trovano altri oggetti al di fuori del campo del sensore. La profondità dell'oggetto è pari a 5,5 cm. Lo strumento di misura invia un segnale acustico.
Tubo in rame (vedere Fig. E)
Nel campo del sensore è presente un oggetto metallico, ad es. un tubo in rame. La profondità dell'oggetto è pari a 4 cm. Lo strumento di misura invia un segnale acustico.
Oggetti in plastica o in legno (vedere Fig. F)
Nel campo del sensore non si trova alcun oggetto metallico. Si tratta di un oggetto di plastica o di legno vicino alla superficie. Lo strumento di misura invia un segnale acustico.
Superficie estesa (vedere Fig. G)
Nel campo del sensore è presente una superficie metallica estesa, ad es. una lastra metallica. La profondità dell'oggetto è pari a 2 cm. Lo strumento di misura invia un segnale acustico.
Molti segnali non chiari (vedere Fig. H-1)
Se nella videata di visualizzazione standard vengono visualizzati molti oggetti, la parete è formata presumibilmente da molti spazi vuoti. Commutare in modalità , per nascondere la maggior parte degli spazi vuoti. Qualora dovessero essere sempre visualizzati ancora troppi oggetti, è necessario effettuare diverse misurazioni a diverse altezze e marcare gli oggetti visualizzati sulla parete. Marcature spostate rappresentano un'indicazione per spazi vuoti, marcature su una linea indicano, invece, un oggetto.
Anomalie - Cause e rimedi
Errore Causa Rimedi
Lo strumento di misura non si può accendere. Pile scariche Sostituire le pile
Errore Causa Rimedi
| Pile introdotte con polarità errata | Verificare la corretta posizione dellepile | |
| Lo strumento di misura è accesso, ma non reagisce. | Estrarre le pile e reintroduire | |
| Strumento di misura troppo caldo o troppo freddo | Attendere che venga raggiunto il campodi di temperatura ammesso | |
| Visualizzazione sul display: <Ruota scostata> | Una rotella perde contatto con la parete. | Premere il tasto di avvio (11) e, spostando lo strumento di misura, accertarsi che entrambé le rotelle si trovino a fatto con la parete; in caso di pareti irregulari, collocare un sottile strato in cartone fra le rotelle e la parete |
| Visualizzazione sul display: <Troppo velocice> | Strumento di misura spostato a velocità eccessiva | Premere il tasto di avvio (11) e spostare lentamente lo strumento di misura sulla parete |
| Attendere che venga raggiunto il campodi di temperatura ammesso | ||
| Attendere che venga raggiunto il campodi di temperatura ammesso | ||
| Lo strumento di misura si spegne automaticamente. Eliminare, se possibile, le onde radio di disturbo, emesse ad es. da WLAN, UMTS, radar aeronautici, torri di trasmissione o microonde, e riaccendere lo strumento di misura. |
Manutenzione ed assistenza
Manutenzione e pulizia
Controllare lo strumento di misura prima di ogni utilizzo. In caso di danni visibili o di parti distaccate all'interno dello strumento di misura, la sicurezza di funzionamento non è più garantita.
Mantenere lo strumento di misura sempre pulito ed asciutto, per lavorare correttamente e in sicurezza.
Non immergere in alcun caso lo strumento di misura in acqua, né in alcun altro liquido.
Pulire ogni tipo di sporcizia utilizzando un panno asciutto e morbido. Non utilizzare detergenti, né solventi.

Accertarsi che lo sportellino di manutenzione (7) sia ben chiuso. Lo sportellino di manutenzione andrà aperto esclusivamente da un Centro Assistenza Clienti autorizzato per elettroutensili Bosch.
Conservare e trasportare lo strumento di misura utilizzando esclusivamente l'astuccio di protezione fornito in dotazione.
Qualora occorra farlo riparare, inviare lo strumento di misura all'interno della custodia protettiva.
Servizio di assistenza e consulenza tecnica
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista
esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com
Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.
Italia
Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa 2/A
20020 LAINATE (MI)
Tel.: (02) 3696 2663
Fax: (02) 3696 2662
Fax: (02) 3696 8677
E-Mail: officina.elettroutensili@it.bosch.com
Svizzera
Strumenti di misura, batterie/pile, accessori e imballi dovranno essere smaltiti/riciclati nel rispetto dell'ambiente.

Non gettare gli strumenti di misura, né le batterie o le pile, nei rifiuti domestici.
Solo per i Paesi UE:
Conformemente alla direttiva europea 2012/19/UE, gli strumenti di misura non più utilizzabili e, in base alla direttiva europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separatamente ed avviati ad un riutilizzo nel rispetto dell'ambiente.
- Con il tasto di selezione (10) si seleziona il valore successivo. Con il tasto di selezione (12) si seleziona il valore precedente.
Errore-cause e rimedi
Errore Causa Rimedio
Lo strumento di misura non si accende. Le batterie sono scariche. Sostituire le batterie.
Batteria inserita con polarità errata.
