Znamka	Bosch
Model	Dtect 150 SV Professional
Vrsta izdelka	Univerzalni detektor (zaznavanje predmetov v stenah, stropovih, tleh)
Mere (D × Š × V)	220 × 97 × 120 mm
Teža	0,65 kg (v skladu s postopkom EPTA 01:2014)
Napajanje	4 baterije LR6 (AA) 1,5 V ali akumulatorji HR6 (AA) 1,2 V; delovanje ≈ 5 h (baterije) / 7 h (akumulatorji 2500 mAh)
Območje delovne temperature	-10 °C do +50 °C
Temperatura skladiščenja	-20 °C do +70 °C
Stopnja zaščite	IP 54 (zaščita pred prahom in brizganjem vode)
Senzorji	Radar (2200-5500 MHz) in induktivni (5,9-6,1 kHz)
Natančnost merjenja središča predmeta	±5 mm
Natančnost prikazane globine (suh beton)	±5 mm
Natančnost prikazane globine (moker beton)	±10 mm
Najmanjša razdalja med dvema sosednjima predmetoma	40 mm
Načini delovanja	Standardno, Mokri beton, 8 cm, 15 cm, Kovinske cevi/voda, Les/suhi stropovi, Intenziven signal, Signal za vse materiale
Glavne funkcije	Zaznavanje kovin, lesa, plastike, napetih kablov; prikaz globine in vrste; zvočni in vizualni signal (LED)
Vzdrževanje in čiščenje	Čistite z mehko, suho krpo; ne potapljajte; ohranite zaprt vzdrževalni pokrov
Varnost	Navodila: ne uporabljajte v eksplozivnem ozračju; pred vrtanjem preverite druge vire; zaščita pred vlago
Rezervni deli in popravljivost	Deli na voljo pri Bosch; popravilo samo pri pooblaščenem servisu; ne odpirajte vzdrževalnega pokrova
Splošne informacije	Skladno z direktivo 2014/53/EU; izjava o skladnosti na voljo na spletu

Pogosto zastavljena vprašanja - Dtect 150 SV Professional BOSCH

Kako vklopiti Dtect 150 SV?

Pritisnite gumb za vklop/izklop (15) ali gumb za zagon (11). LED (17) zasveti zeleno in zagonski zaslon se prikaže za 4 sekunde.

Kaj storiti, če se naprava ne vklopi?

Preverite baterije: zamenjajte jih, če so prazne ali vstavljene v napačni smeri. Če težava vztraja, odstranite baterije in jih ponovno vstavite.

Katere predmete lahko naprava zazna?

Naprava zaznava kovinske predmete (armaturne palice, bakrene cevi), lesene nosilce, plastične cevi (polne vode ali prazne, odvisno od premera), električne kable (pod napetostjo ali brez) in votline.

Kako uporabljati različne načine delovanja?

Uporabite izbirne gumbe (10) in (12) za izbiro načina, primernega sestavi stene. Načini vključujejo Standardno, Mokri beton, 8 cm, 15 cm, Kovinske cevi/voda, Les/suhi stropovi, Intenziven signal in Signal za vse materiale.

Kaj pomeni prikaz 'Kolesa zamaknjena'?

To sporočilo se pojavi, če kolesci nista v stiku s steno. Pritisnite gumb za zagon (11) in med premikanjem poskrbite, da se obe spodnji kolesci dotikata stene.

Kako natančno locirati zaznani predmet?

Premikajte napravo bočno, dokler ni predmet pod zunanjim robom (levo ali desno), prikazanim na zaslonu. Označite položaj na ustrezni oznaki (3).

Ali lahko naprava zazna napete kable?

Da. Če je zaznan napet kabel, LED (17) utripa rdeče in oddaja se zvočni opozorilni signal (počasno zaporedje zvokov). Prikaže se napis 'pod napetostjo'.

Kolikšna je življenjska doba baterije?

Z alkalnimi baterijami (LR6) je življenjska doba približno 5 ur. Z NiMH akumulatorji (2500 mAh) je približno 7 ur.

Kako očistiti napravo?

Uporabite mehko, suho krpo. Nikoli ne potapljajte naprave v vodo ali druge tekočine. Ne uporabljajte čistil ali topil.

Kaj storiti ob prikazu 'Previsoka temperatura' ali 'Prenizka temperatura'?

Počakajte, da se naprava vrne v dovoljeno temperaturno območje (-10 °C do +50 °C). Izogibajte se nenadnim temperaturnim spremembam.

NAVODILA ZA UPORABO Dtect 150 SV Professional BOSCH

Ureditev vrednosti, pod napetostjo je lahko pri visoki relativni vlažnosti zraka (>50%) močno omejena.

Lokalizacija objekta

Posebno veliki objekti se prikazujejo na zaslonu debeleje. Večji, cilindrični objekti (npr. plastične cevi ali cevi za vodo), na zaslonu morda ne bodo videti tako, kot so v resnici.

Objekti, ki jih je mogoče iskati

-Plastične cevi (npr. plastične cevi, ki vodijo vodo, kot so talno gretje, stene itd., premera vsaj 10mm, prazne cevi premera vsaj 20mm) -Električni vodi (ne glede na to, ali so pod napetostjo ali ne) -Trofazni vodi izmeničnega toka (npr. za stroje) Nizkonapetostni vodi (npr. zvonec, telefon) Cevi, stebri, nosilci različnih vrst iz kovine (npr. iz jekla, bakra, aluminija) -Armaturne palice - Leseni tramovi Votline

Merjenje ni mogoče

• V betonu/betonu s kliko -V zidu (opeka, porozni beton, beton z nabrekanjem, plovec, apnenec) -V lahkih gradbenih zidovih
• Spodnje površine, kot so omet, ploščice, tapete, parket, preproge
• Za lesom, mavčno ploščo

Posebni primeri merjenja

Neugodni pogoji lahko negativno vplivajo na rezultat merjenja:

-Večplastne stenske obloge Prazne plastične cevi in leseni tramovi v votlih prostorih in lahkih gradbenih zidovih - Objekti, ki so v zidu nameščeni poševno -Vlažen material zidu Kovinske površine - Votline v zidu se lahko prikažejo kot objekti - Bližina naprav, ki ustvarjajo močna magnetna ali elektromagnetna polja, npr. radijske postaje ali generatorji

Puščanje v zidu

Preberite in upoštevajte vsa navodila. Če merilne naprave ne uporabljate v skladu s priloženimi navodili, lahko pride do poškodb zaščitne opreme, vgrajene v napravi. SKRBNO SHRANITE TA NAVODILA.

merilni napravi. SKRBNO SHRANITE TA NAVODILA.

Merilno napravo lahko popravlja samo usposobljeno strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilne naprave. Z merilno napravo ne smete delati v okolju, kjer je prisotna nevarnost eksplozije in v katerem so prisotne gorljive tekočine, plini ali prah. V merilni napravi lahko nastanejo iskre, ki lahko vnamejo prah ali hlape. Merilna naprava ne more zagotavljati stoodstotne varnosti. Za preprečevanje nevarnosti pred vsakim vrtanjem, zaganjem ali rezkanjem v stene, strope ali tla preverite druge vire informacij, npr. gradbene načrte ali fotografije iz gradbene faze. Dejavniki iz okolice, npr. vlažnost ali bližina drugih električnih aparatov, lahko vplivajo na natančnost merilne naprave. Sestava in stanje sten (npr. vlaga, materiali, ki vsebujejo kovine, prevodne tapete, izolacija, plošče) ter število, vrsta, velikost in položaj predmetov lahko popačijo merilne rezultate.

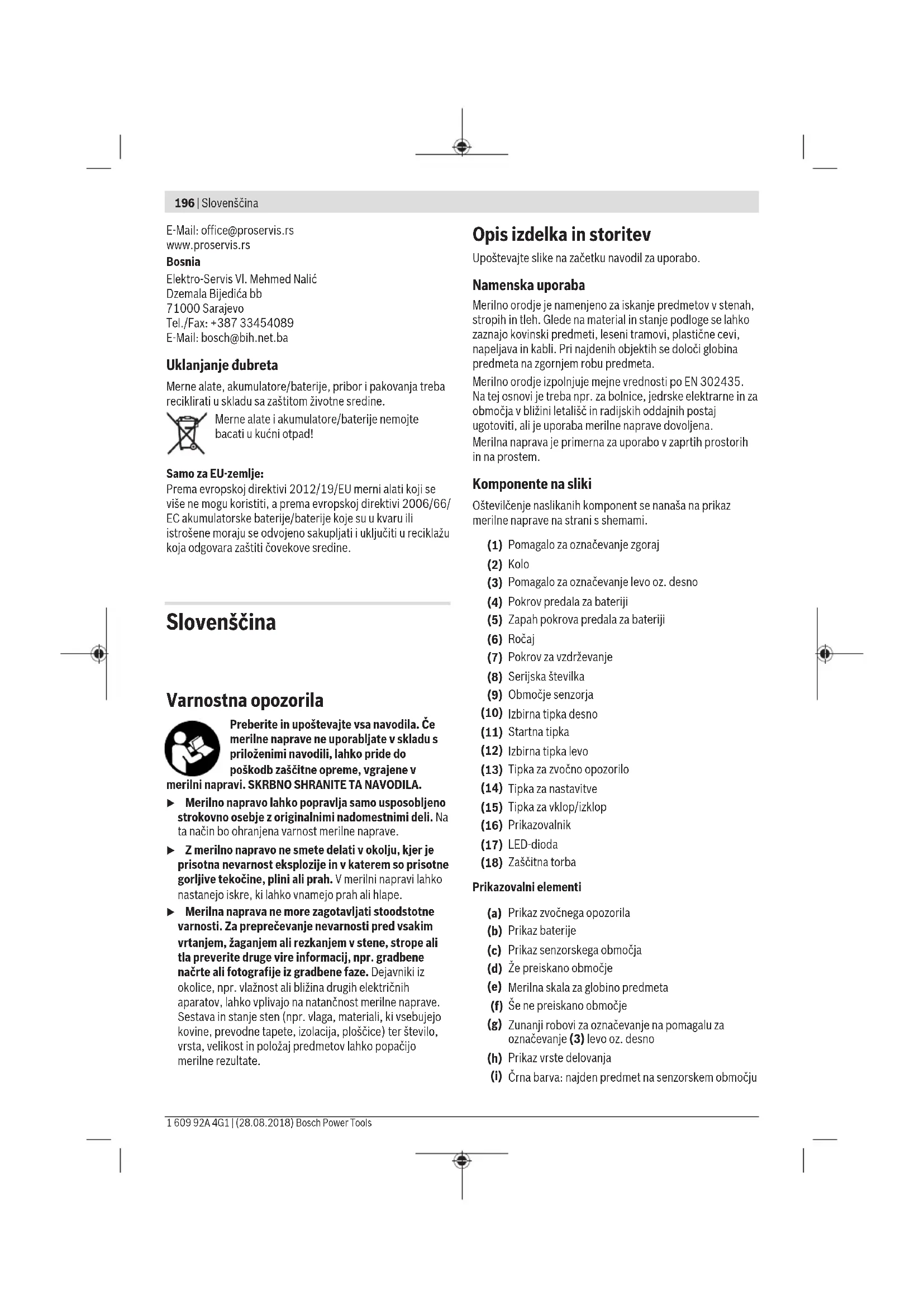

Opis izdelka in storitev

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Merilno orodje je namenjeno za iskanje predmetov v stenah, stropih in tleh. Glede na material in stanje podloge se lahko zaznajo kovinski predmeti, leseni tramovi, plastične cevi, napeljava in kabli. Pri najdenih objektih se določi globina predmeta na zgornjem robu predmeta.

Merilno orodje izpolnjuje vrednosti po EN 302435. Na tej osnovi je treba npr. za bolnice, jedrske elektrarne in za območja v bližini letališč in radijskih oddajnih postaj ugotoviti, ali je uporaba merilne naprave dovoljena. Merilna naprava je primerna za uporabo v zaprtih prostorih in na prostem.

Komponente na sliki

Oštevilčenje naslikanih komponent se nanaša na prikaz merilne naprave na strani s shemami.

(1) Pomožno sredstvo za označevanje zgoraj (2) Kolo (3) Pomožno sredstvo za označevanje levo oz. desno (4) Pokrov predala za baterije (5) Zapah pokrova predala za baterije (6) Ročaj (7) Pokrov za vzdrževanje (8) Serijska številka (9) Območje senzorja

(10) Izbirna tipka desno (11) Startna tipka (12) Izbirna tipka levo (13) Tipka za zvočno opozorilo (14) Tipka za nastavitve (15) Tipka za vklop/izklop (16) Prikazovalnik (17) LED-dioda (18) Zaščitna torba

Prikazovalni elementi

(a) Prikaz zvočnega opozorila (b) Prikaz baterije (c) Prikaz senzorskega območja (d) Že preiskano območje (e) Merilna skala za globino predmeta (f) Še ne preiskano območje (g) Zunanji robovi za označevanje na pomožnem sredstvu za označevanje (3) levo oz. desno (h) Prikaz vrste delovanja (i) Črna barva: najden predmet na senzorskem območju

(i) Siva barva: najden predmet zunaj senzorskega območja (k) Sredinska linija, ki ustreza pomožnemu sredstvu za označevanje (1) (l) Prikaz globine predmeta (m) Prikaz materiala predmeta (n) Prikaz vodnikov pod napetostjo

Tehnični podatki

Univerzalni digitalni detektor D-TECT 150 SV
Števlka izdelka	3601 K10 008

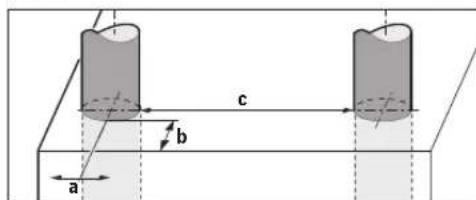

Merilna natačnost glede sredine predmeta aA)	±5 mmB)
Natančnost prikazane globine predmeta bA)
- v suhem betonu ±5 mm	B)
- v vlăznem betonu ±10 mm	B)
Minimalna razdalja med dvema sosednjima predmetoma cA)	40 mmB)
Delovna temperatura -10 °C...+50 °C
Temperatura skladišćenja -20 °C...+70 °C
Radarski senzor
- Obmócje delovne frekvence 2200-5500 MHz
- Maks. moč oddajanja. 0,01 mW
Induktivni senzor
- Obmócje delovne frekvence 5,9-6,1 kHz
- maks. jakost magnetènga polja (pri 10 m)	72 dBμA/m
Maks. višina uporabe nad referencné višino	2000 m
Maks. relativna zračna vlăznost 90 %
Raven umazanje v skladu s standardom IEC 61010-1	2C)
Bateriji 4 x 1,5 V LR6 (AA)
Akumulatorja 4 x 1,2 V HR6 (AA)
Trajanje delovanja pribl.
- Baterije (alkalijski-manganove) 5 h
- Akumulatorske baterije (2500 mAh)	7 h
Teža po EPTA-Procedure 01:2014 0,65 kg
Dimenzije (dolžinja x širina x višina) 220 x 97 x 120 mm

Univerzalni digitalni detektor D-tek 150 SV

Vrsta zaščite IP 54 (zaščita pred

prahom in brizganjem vode)

A

B) odvisno od velikosti in vrste objekta ter materiala in stanja podlage C) Nastane neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat.

Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (8) na tipski ploščici.

▷ Merilni rezultat je lahko glede na natančnost in globino merjenja pri neugodni sestavi podlage slabši.

Za preizkus sprejema, ki preverja vpliv motečega signala na merilno napravo, se uporabljata kriterij in nivo zmogljivosti, določena v ETSI TS 103 361 (V1.1.1), poglavje 9.4.1, z globino predmeta d = 60 mm

Za preverjanje odpornosti na motnje se uporablja naslednji kriterij za zmogljivost:

Določeni zunanji dejavniki (npr. elektrostatična razelektritev) ali vpliv elektromagnetnih polj) lahko vplivajo na natančnost merilnih rezultatov ali pa lahko povzročijo izgubo trenutnih merilnih rezultatov in mogoče boste morali merilno napravo ponastaviti tako, da odstranite in ponovno vstavite baterije.

Namestitev

Namestitev/menjava baterij

Pri uporabi merilnega orodja priporočamo uporabo alkalnih manganovih baterij ali akumulatorskih baterij.

Če želite odpreti pokrovček baterij (4), pritisnite zaporo (5) v smeri puščice in odstranite pokrovček baterij. Vstavite baterije oz. akumulatorske baterije. Pri tem pazite na pravilnost polov glede na prikaz v predalčku za baterije.

Prikaz baterij (b) v zgornji vrstici stanja na prikazovalniku (16) prikazuje napolnjenost baterij oz. akumulatorskih baterij.

Opomba: bodite pozorni na spreminjajoči se simbol baterije in pravočasno zamenjajte baterije oz. akumulatorske baterije.

Če se na zaslonu (16) pojavi opozorilo (Zamenjajte baterije), se nastavitve shranijo in merilna naprava se samodejno izklopi. Merjenja niso več mogoča.

Zamenjajte baterije oz. akumulatorske baterije.

Za odstranjevanje baterij oz. akumulatorskih baterij pritisnite na zadnji del baterije oz. akumulatorske baterije, kot je prikazano na sliki pokrovčka baterij (1.). Sprednji del baterije oz. akumulatorske baterije se sprosti iz predala za baterije (2.) in baterijo oz. akumulatorsko baterijo lahko odstranite.

Zamenjati morate vedno vse baterije oz. akumulatorske baterije. Uporabite samo baterije ali akumulatorske baterije enega proizvajalca in enako kapaciteto.

• Če merilne naprave dlje časa ne boste uporabljali, iz nje odstranite baterije oz. akumulatorske baterije.

Baterije in akumulatorske baterije lahko pri daljšem skladiščenju korodirajo in se samodejno izpraznijo.

Delovanje

Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem. Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Pri večjih temperaturnih nihanjih počakajte, da se temperatura ustali, šele nato vklopite napravo. Ekstremne temperature ali temperaturna nihanja lahko negativno vplivajo na natančnost merilnega orodja in prikaz na prikazovalniku. Na območje senzorja (9) na zadnji strani merilne naprave ne nameščajte nalepk ali oznak. Predvsem kovinske tablice vplivajo na rezultate meritev.

Uporaba ali obratovanje oddajnih naprav, npr. WLAN, UMTS, letalski radar, oddajniki ali mikrovalovke, v bližini lahko vpliva na meritve. Odvisno od načina lahko različne okoliščine negativno vplivajo na točnost merilnih rezultatov. Med njih sodijo npr. bližina naprav, ki proizvajajo močna električna, magnetna ali elektromagnetna polja, mokrota, konstrukcijski materiali, ki vsebujejo kovine, z aluminijem prekrita izolacija ali prevodne tapete ali ploščice. Zato pred vrtanjem, žaganjem ali rezkanjem v stene, strope ali tla upoštevajte tudi druge vire informacij (npr. gradbene načrte).

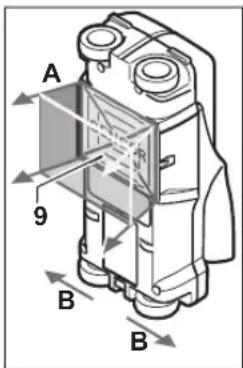

Način delovanja (glej sliko B)

Merilna naprava preverja podlago pod območjem senzorja (9) v smeri merjenja A do prikazane globine merjenja. Merjenje je mogoče samo med premikanjem merilne naprave v smeri gibanja B in pri minimalni razdalji za merjenje 10 cm. Merilno napravo vedno premikajte naravnost z rahlim pritiskom na steno, da so kolesa v čvrstem stiku s steno. Prepoznajo se predmeti, ki se razlikujejo

od materiala stene. Na prikazovalniku je prikazana globina predmeta in, če je mogoče, material predmeta.

Optimalne rezultate dobite, če razdalja za merjenje znaša vsaj 40 cm in merilno napravo počasi pomikate prek celotnega mesta, ki ga želite preiskati. Pogojeno s funkcijo se zagotovo najdejo vrhnji robovi predmetov, ki potekajo prečno k smeri premikanja merilnega orodja.

Zato v vsakem primeru opravite križno pomikanje prek območja, ki ga želite preiskati.

Če se v steni nahaja več objektov drug nad drugim, se na prikazovalniku prikaže tisti objekt, ki leži najbližje površini. Prikaz lastnosti najdenih predmetov na prikazovalniku (16) se lahko razlikuje od dejanskih lastnosti predmetov. Še posebej zelo tanki objekti so na prikazovalniku prikazani kot debelejši. Večji valjasti predmeti (npr. plastične in vodovodne cevi) so lahko na prikazovalniku prikazani manjši, kot so dejansko.

Predmeti, ki jih je mogoče najti

- Plastične cevi (kot npr. vodovodne plastične cevi za npr. talno ogrevanje ali ogrevanje stene ipd. s premerom najmanj 10 mm, prazne cevi s premerom najmanj 20 mm) - Električni vodniki (neodvisno od tega, ali so pod napetostjo ali ne) - Napeljave trifaznega toka (npr. do štedilnika) - Nizkonapetostne napeljave (npr. zvonec, telefon) - Različne vrste kovinskih cevi, drogov ali nosilcev (npr. jeklo, baker, aluminij) - Armaturne palice - Leseni tramovi - Prazni prostori

Meritve so možne

- V betonu/armiranem betonu - V zidu (opeka, porozni beton, ekspandiran beton, beton iz plovca, apneni peščenec) - V lahkih gradbenih stenah - Pod površinami kot omet, ploščice, tapete, parket, preproga - Za lesom, mavčnim kartonom

Posebni primeri meritev

Neugodne razmere lahko negativno vplivajo na rezultat meritve: - Večslojno izgrajene stene - Prazne cevi iz umetne mase, leseni tramovi in prazni prostori ter lahke gradbene stene - Predmeti, ki so prečno v steni - Vlažen material stene - Kovinske površine - Prazni prostori v steni; ti se lahko prikažejo kot predmeti - Bližina naprav, ki oddajajo močna magnetna ali elektromagnetna polja, npr. radijske oddajne postaje ali generatorji

Uporaba

Vklop/izklop

Pred vklopom merilne naprave se prepričajte, da območje senzorja (9) ni vlažno. Po potrebi merilno napravo osušite s krpo. ▷ Če je bilo merilno orodje izpostavljeno močnim temperaturnim spremembam, pred vklopom počakajte, da se temperatura izravna.

Vklop

- Za vklop merilne naprave pritisnite tipko za vklop in izklop (15) ali tipko za zagon (11). - LED-dioda (17) sveti zeleno in na prikazovalniku (16) je za 4 s prikazan začetni prikaz. - Če z merilnim orodjem ne izvajate meritev in ne pritisnete nobene tipke, se vedno po 5 min ponovno izklopi. V meniju za nastavitve lahko izvajate (Čas izklopa) spremembe (glejte, (Čas izklopa), Stran 201).

Izklop

- Za izklop merilne naprave pritisnite tipko za vklop in izklop (15). Pri izklopu merilnega orodja se vse izbrane nastavitve v menijih ohranijo.

Vklop/izklop zvočnega signala

S tipko opozorilni zvok (13) lahko vklopite ali izklopite zvočni signal. V meniju za nastavitve lahko v podmeniju (Zvočna opozorila) izberete vrsto zvoka (glejte „Zvočna opozorila" Stran 201).

Merjenje

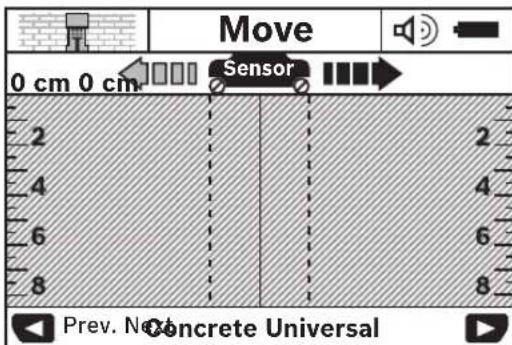

Vključite merilno napravo. Na prikazovalniku (16) se pojavi standardni prikaz.

Merilno napravo postavite na steno in jo premikajte v smeri gibanja (glejte poglavje »Način delovanja«, slika B, stran 198) prek stene. Rezultati meritev so prikazani na zaslonu (16) po prevoženi razdalji vsaj 10 cm. Za pravilne merilne rezultate morate merilno orodje premikati počasi in popolnoma preko domnevnega predmeta v steni. Če med merjenjem dvignete merilno orodje s stene ali ga več kot 2 minuti ne uporabljate (premikanje, pritisk na tipko), se zadnji merilni rezultat ohrani na zaslonu. Na prikazu območja senzorja (c) se prikaže sporočilo

(Čakanje). Če merilno napravo spet namestite na steno, nadaljujete s premikanjem ali pritisnete na tipko za zagon (11), se meritev začne znova. Če LED-dioda (17) sveti rdeče, v območju senzorja leži predmet. Če LED-dioda (17) sveti zeleno, v območju senzorja ni predmetov. Če LED-dioda (17) utripa rdeče, v območju senzorja leži predmet pod napetostjo. Pred vrtanjem, žaganjem ali rezkanjem v steno se morate zavarovati pred nevarnostmi z uporabo drugih virov informacij. Ker lahko na merilne rezultate vplivajo okolica ali lastnosti sten, lahko obstaja nevarnost, čeprav naprava ne javlja nobenega predmeta v območju senzorja (LED-dioda (17) sveti zeleno).

Prikazni elementi (glejte sliko A)

Če pod senzorjem leži predmet, je ta prikazan v območju senzorja (c) na zaslonu. Glede na velikost ali globino predmeta je možno tudi prepoznavanje materiala. Globina predmeta (I) do zgornjega roba najdenega predmeta je prikazana v vrstici stanja.

Opomba: tako prikaz globine predmeta (I) kot tudi lastnosti materiala (m) se nanašajo na predmet, ki je v senzorju prikazan s črno barvo.

Prikaz materiala predmeta (m) lahko vsebuje naslednje lastnosti:

• magnetno, npr. armaturno železo
• nemagnetno, ampak kovinski, npr. bakrena cev
• nekovinsko, npr. les ali plastika; lastnost materiala ni poznana

Prikaz vodnikov pod napetostjo (n) lahko vsebuje naslednji lastnosti:

• pod napetostjo; Opomba: pri predmetih pod napetostjo niso prikazane druge lastnosti.
• neprepoznavno, ali je pod napetostjo ali ne

Opomba: trifazne napeljave morda niso prepoznane kot vodniki pod napetostjo. Določanje lastnosti „pod napetostjo“ je lahko v primeru visoke relativne vlažnosti zraka (>50%) močno omejeno.

Lokalizacija predmetov

Zadolčanje lege objektov je dovolj, da enkrat zapeljete po merilni razdalji.

Če niste našli predmeta, ponovite pomikanje prečno na prvotno smer meritve (glejte, Način delovanja (glejte sliko B), Stran 198).

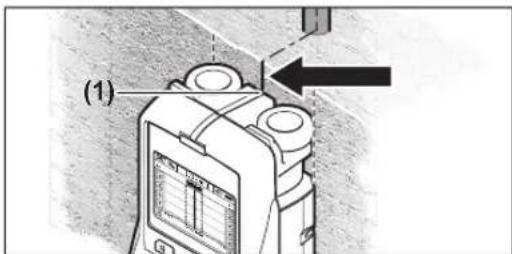

Če želite pri najdenem objektu natančno določiti lego in ga označiti, premaknite merilno orodje čez merilno razdaljo in nazaj.

Če se enako kot v primeru na sredini pod središčno linijo (k) na prikazovalniku (16) pojavi predmet, lahko na zgornjem pomagalu za označevanje (1) prikažete grobo oznako. Ta oznaka je natančna le v primeru, da gre za predmet, ki leži točno navpično, ker območje senzorja leži nekoliko pod zgornjim pomagalom za označevanje.

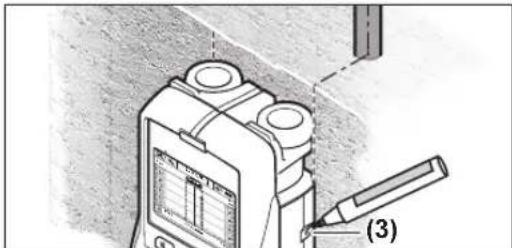

Za natančno označevanje objekta na steni morate pomikati merilno orodje na levo ali desno tako dolgo, da se bo nahajal najden objekt pod zunanjim robom. Če je najdeni predmet na prikazovalniku (16) prikazan na primer na sredini pod desno črtkano črto (g), ga lahko na desnem pomagalu za označevanje (3) natančno narišete.

Potek najdenega predmeta v steni lahko ugotovite, če zaporedno opravite večje število zamaknjenih pomikov za merjenje (glejte sliko I) (glejte „Primeri za rezultate meritev", Stran 202). Označite in povežite konkretne merilne točke. S pritiskom na tipko za zagon (11) lahko po želji izbrišete prikaz najdenih predmetov in začnete novo meritev.

Menjava vrst obratovanj

Z izbirno tipko (10) in (12) lahko preklapljate med različnimi načini delovanja. - Na kratko pritisnite izbirno tipko (10), da izberete naslednji način delovanja. - Na kratko pritisnite izbirno tipko (12), da izberete prejšnji način delovanja. Z izbiro načina delovanja lahko merilno napravo prilagodite različnim materialom stene. Izbrana nastavitev je ves čas prikazana v območju za prikaz (h) na prikazovalniku.

(Univerzalni način za beton) (prednastavljeno)

Način (Univerzalni način za beton) je primeren za večino uporab v zidovju ali betonu. Prikažejo se predmeti iz umetne mase in kovine ter električni vodniki. Prazni prostori v zidu ali prazne cevi iz umetne mase, ki so manjši od 2 cm, se morda ne prikažejo. Maksimalna globina merjenja znaša 8 cm.

(Mokri način za beton)

Način delovanja (Mokri način za beton) je posebej primeren za uporabo v vlažnem betonu. Prikaže se armirano železo, cevi iz umetne mase in kovine ter električni vodniki. Ni možno razlikovanje med vodniki pod napetostjo in tistimi, ki niso pod napetostjo. Maksimalna globina merjenja znaša 6 cm.

Prosimo upoštevajte, da beton potrebuje več mesecev, da se popolnoma posuši.

(Posebni način za beton)

Način delovanja (Posebni način za beton) je posebej primeren za iskanje predmetov globoko v armiranem betonu. Prikaže se armirano železo, cevi iz umetne mase in kovine ter električni vodniki. Maksimalna globina merjenja znaša 15 cm.

Če se Vam bo prikazalo preveliko število predmetov, je možno, da vodite napravo neposredno vzdolž kosa železa. V tem primeru prestavite merilno orodje za nekaj centimetrov in poskusite znova.

(Površinski ogrevalni sistemi)

Način delovanja (Površinski ogrevalni sistemi) je posebej primeren za prepoznavanje kovinskih, kovinskih veznih in z vodo napolnjenih plastičnih cevi ter električnih napeljav. Prazne cevi iz umetne mase se ne prikažejo. Maksimalna globina merjenja znaša 8 cm.

(Suha gradnja)

Način delovanja (Suha gradnja) je primeren za iskanje lesenih tramov, kovinskih podpor in električnih napeljav v suhomontažnih stenah. Polne cevi iz umetne mase in leseni tramovi se prikažejo na isti način. Prazne cevi iz umetne mase se ne zaznajo. Maksimalna globina merjenja znaša 8 cm.

(Kovina)

Način delovanja (Kovina) je primeren za iskanje kovinskih predmetov in vodnikov pod napetostjo, če z drugimi načini ne morete dobiti zadovoljivih rezultatov. V tem načinu obratovanja je več rezultatov prepoznavanja, vendar so slednji manj natančni.

Možnost za uspešno iskanje je v primeru visoke relativne vlažnosti zraka (>50%) lahko močno zmanjšana.

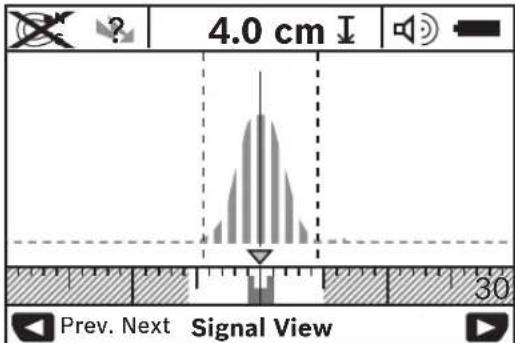

(Pogled signala)

Način delovanja (Pogled signala) je primeren za uporabo pri vseh kovinah. Prikazana je moč signala na posameznem položaju merjenja. V tem načinu delovanja lahko natančno določite položaje predmetov, ki ležijo blizu drug ob drugem, in s pomočjo poteka signala bolje ocenite materiale v gradnji.

Teme krivulje je v prikazano v obliki U v majhnem merilu nad prikazom načina delovanja (h). Prikazana je globina predmeta in, če je možno, lastnosti materiala. Maksimalna globina merjenja znaša 15 cm.

Iz jakosti signala ne morete razbrati globine predmeta.

Opomba: v vseh načinih delovanja je mogoče zamenjati način prikaza.

Zdaj za kratek čas pritisnite izbirno tipko (10) ali (12), da iz standardnega prikazovalnika preklopite v način prikazovanja z mersko letvico.

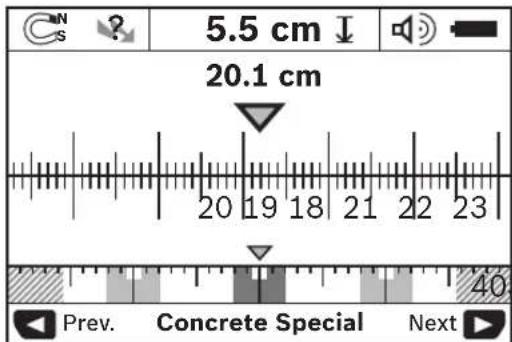

Način prikazovanja z mersko letvico v primeru prikazuje enako situacijo kot na sliki D: trije železni drogovi v enakomernem razmaku. V načinu prikazovanja z mersko letvico se lahko izračuna razmak med najdenimi sredinami objekta.

Pod prikazom za globino predmeta (l) je prikazana razdalja za merjenje od začetne točke, v tem primeru 20,1 cm. V majhnem merilu nad prikazom načina delovanja (h) so prikazani najdeni predmeti kot pravi kot.

Opomba: tako prikaz globine predmeta (I) kot tudi lastnosti materiala (m) se nanašajo na predmet, ki je v senzorju prikazan s črno barvo.

Za vrnitev na standardni prikazovalnik na kratko pritisnite izbirno tipko (10) ali (12).

Opomba: zamenja se samo prikaz, ne pa način merjenja!

Meni Nastavitve

Za odpiranje menija Nastavitve pritisnite tipko za nastavitve (14).

Za zapiranje menija pritisnite tipko za zagon (11). Nastavitve, ki ste jih v tem trenutku imeli izbrane, se prevzamejo. Za merilni postopek se aktivira standardni prikazovalni zaslon.

Navigacija v meniju

Pritisnite tipko za nastavitve (14), če se želite pomakniti navzdol.

S pritiskom na izbirno tipko (10) in (12) izberite vrednosti: - Z izbirno tipko (10) izberite desno oz. naslednjo vrednost. - Z izbirno tipko (12) izberite levo oz. prejšnjo vrednost.

(Jezik)

V meniju (Jezik) lahko zamenjate jezik vodenja po menijih. Prednastavljena je možnost (Angleščina).

(Čas izklopa)

V meniju (Čas izklopa) lahko nastavite določene časovne intervale, v katerih se merilna naprava samodejno izklopi, če ne potekajo meritve ali nastavitve. Prednastavljena vrednost je 5 min.

(Osvetlitev zaslona)

V meniju (Osvetlitev zaslona) lahko nastavite časovni interval za osvetlitev prikazovalnika (16). Prednastavljena vrednost je 30 s.

(Svetlost)

V meniju (Svetlost) lahko nastavite stopnjo osvetlitve prikazovalnika. Prednastavljena vrednost je (Maksimalno).

(Zvočna opozorila)

V meniju (Zvočna opozorila) lahko izberete, kdaj merilna naprava odda zvočni signal, če signala niste izklopili s tipko za zvočni signal (13).

Prednastavljena je možnost (Stenski predmeti): zvočni signal se oglasi ob vsakem pritisku na tipko in vedno, ko pod območjem senzorja leži predmet. Dodatno k temu se pri vodnikih, ki so pod napetostjo, pojavi opozorilni signal s kratkim razmakom zvokov. Pri nastavitvi (Vodnik pod napetostjo) se zvočni signal oglasi ob vsakem pritisku na tipko in opozorilni signal za vodnike pod napetostjo (kratek signal), če merilna naprava prikazuje električno napeljavo. - Pri nastavitvi (Pritisk na tipko) se zvočni signal oglasi samo ob pritisku na tipko.

(Standardni način delovanja)

V meniju (Standardni način delovanja) lahko nastavite način delovanja, ki je predizbran ob vklopu merilne naprave. Prednastavljen je način delovanja

(Univerzalni način za beton).

Meni Dodatne nastavitve

Za odpiranje menija Dodatne nastavitve pri izklopljeni merilni napravi istočasno pritisnite tipko za nastavitve (14) in tipko za vklop/izklop (15).

Za zapiranje menija pritisnite tipko za zagon (11). Za merilni postopek se aktivira standardni prikazovalni zaslon in nastavitve se prevzamejo.

Navigacija v meniju

Pritisnite tipko za nastavitve (14), če se želite pomakniti navzdol.

S pritiskom na izbirno tipko (10) in (12) izberite vrednosti:

- Z izbirno tipko (10) izberite desno oz. naslednjo vrednost. - Z izbirno tipko (12) izberite levo oz. prejšnjo vrednost.

(Informacije o napravi)

V meniju (Informacije o napravi) so prikazane informacije o merilni napravi, npr. o (Čas delovanja).

V meniju (Ponovna vzpostavitev tovarniških nastavitev) lahko ponovno vzpostavite tovarniške nastavitve.

Primeri za rezultate meritev

Opomba: v naslednjih primerih je na merilni napravi vklopljen zvočni signal.

Glede na velikost in globino objekta, ki se nahaja pod senzorskim območjem, ni možno brez dvoma zaznati, ali je objekt pod napetostjo ali ne. V tem primeru se pojavi simbol na prikazovalniku (n).

Vodnik pod napetostjo (glejte sliko C)

V senzorskem območju leži kovinski predmet pod napetostjo, npr. električni kabel. Globina predmeta znaša 1,5 cm. Merilno orodje pošlje opozorilni signal za zaznavanje vodnikov pod napetostjo takoj, ko senzor prepozna električni kabel.

Železni drog (glejte sliko D)

V senzorskem območju leži magnetni predmet, npr. železni drog. Levo in desno od njega so drugi predmeti izven območja senzorja. Globina predmeta znaša 5,5 cm. Na merilnem orodju zaznate zvočni signal.

Bakrena cev (glej sliko E)

V senzorskem območju leži kovinski predmet, npr. bakrena cev. Globina predmeta znaša 4 cm. Na merilnem orodju zaznate zvočni signal.

Predmet iz plastike ali lesa (glej sliko F)

Na senzorskem območju se nahaja nekovinski objekt. Gre za objekt iz umetne mase ali lesa, ki je blizu površine. Na merilnem orodju zaznate zvočni signal.

Raztegnjena površina (glej sliko G)

V senzorskem območju leži magnetna raztegnjena površina, npr. kovinska plošča. Globina predmeta znaša 2 cm. Na merilnem orodju zaznate zvočni signal.

Veliko število nejasnih signalov (glej slike H-1)

Če se na standardnem prikazovalnem zaslonu pojavi veliko število predmetov, sestoji stena verjetno iz velikega števila votlih prostorov. Preklopite v način delovanja

(Kovina), da skrijete votle prostore. Če se bo še naprej prikazovalo preveliko število predmetov, morate opraviti več višinsko zamaknjenih meritev in si te prikazane predmete označiti na steni. Zamaknjene oznake nakazujejo prazne prostore, oznake na eni liniji pa nakazujejo predmet.

Napake - vzroki in ukrepi

Napaka Vzrok Ukrepi
Merilne naprave ni mogoće vklopiti.	Izpraznjene baterije Menjava baterij
	Baterije so vstavljene znapaćno polarnostjo	Preverite pravilno lego baterij
Merilna naprava je vklopljena in se ne odziva.		Vzemite baterije ven in jih ponovno vstavite
	Merilno orodje je pretoplo ali premrzlo	Počakajte na to, da se vzpostavi dopustno območje temperature
Prikazovalnik: <Slipping Wheel> (Zdrs kolesa)	Kolo izgubljia stik s steno.	Pritisnite tipko za zagon (11) in ob premikanju merilne naprave bodite pozorni na stik obeh koles s steno ter vprimeru neravne stene med kolesi in steno namestite tanek karton
Prikazovalnik: <Speeding> (Prevelika hitrost)	Premik merilnegа orodja s preveliko hitrostjo	Pritisnite tipko za zagon (11) in počasi premikajte merilno napravo prek stene
<Temperature over range> (Temperatura nad dopustnim območjem)		Počakajte na to, da se vzpostavi dopustno območje temperature

Napaka Vzrok Ukrepi

(Temperatura pod

dopustnim območjem)

(Zaznan močan

radijski signal)

Pocakajte na to, da se vzpostavi dopustno območje temperature.

Merilno orodje se avtomatsko izklopi. Če je mogoče, odstranite moteče vire radijskih valov, npr. WLAN, UMTS, letalski radar, oddajnike ali mikrovalovke, nato znova vklopite merilno napravo.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred vsako uporabo preverite merilno napravo. V primeru vidnih poškodb ali zrahljanih delov v notranjosti merilne naprave zanesljivo delovanje ni več zagotovljeno. Za dobro in varno delovanje morate poskrbeti za to, da bo merilno orodje vedno čisto in suho.

Merilne naprave nikoli ne potapljajte v vodo ali v druge tekočine.

Umazanijo odstranite s suho, mehko krpo. Ne uporabljajte čistilnih sredstev ali topil.

Bodite pozorni, da je loputa za vzdrževanje (7) vedno zaprta. Loputo za vzdrževanje sme odpirati samo pooblaščena servisna služba Boschovih električnih orodij.

Merilno orodje lahko hranite in transportirate samo v priloženi zaščitni torbi.

Merilno napravo na popravilo pošljite v zaščitni torbici.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov obvezno navedite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Odlaganje

Merilne naprave, akumulatorske baterije/baterije, pribor in embalažo morate oddati v reciklažo na okolju prijazen način.

Merilnih naprav in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

Odslužene merilne naprave (v skladu z Direktivo 2012/19/EU) in okvarjene ali izrabljene akumulatorske/navne baterije (v skladu z Direktivo 2006/66/ES) je treba zbirati ločeno in jih okolju prijazno reciklirati.

Hrvaški

Sigurnosne napomene

(Univerzalni beton) (zadan)
