Dtect 150 SV Professional - Detector BOSCH - Gratis gebruiksaanwijzing en handleiding

Merk	Bosch
Model	Dtect 150 SV Professional
Producttype	Universele detector (detectie van objecten in muren, plafonds, vloeren)
Afmetingen (L × B × H)	220 × 97 × 120 mm
Gewicht	0,65 kg (volgens EPTA-Procedure 01:2014)
Voeding	4 batterijen LR6 (AA) 1,5 V of accus HR6 (AA) 1,2 V; autonomie ≈ 5 u (batterijen) / 7 u (accu's 2500 mAh)
Bedrijfstemperatuurbereik	-10 °C tot +50 °C
Opslagtemperatuur	-20 °C tot +70 °C
Beschermingsgraad	IP 54 (bescherming tegen stof en waterstralen)
Sensoren	Radar (2200-5500 MHz) en inductief (5,9-6,1 kHz)
Nauwkeurigheid meting objectmidden	±5 mm
Nauwkeurigheid weergegeven diepte (droog beton)	±5 mm
Nauwkeurigheid weergegeven diepte (nat beton)	±10 mm
Minimale afstand tussen twee naburige objecten	40 mm
Bedrijfsstanden	Standaard, Nat beton, 8 cm, 15 cm, Metalen buizen/water, Hout/droge wanden, Intensief signaal, Signaal voor alle materialen
Hoofdfuncties	Detectie van metalen, hout, kunststof, spanningvoerende kabels; weergave van diepte en type; geluids- en visueel signaal (LED)
Onderhoud en reiniging	Reinigen met een zachte droge doek; niet onderdompelen; onderhoudsklep gesloten houden
Veiligheid	Instructies: niet gebruiken in explosieve omgeving; andere bronnen controleren voor het boren; bescherming tegen vocht
Onderdelen en repareerbaarheid	Onderdelen verkrijgbaar via Bosch; reparatie uitsluitend door erkende service; onderhoudsklep niet openen
Algemene informatie	Conform richtlijn 2014/53/EU; conformiteitsverklaring online beschikbaar

Veelgestelde vragen - Dtect 150 SV Professional BOSCH

Hoe zet ik de Dtect 150 SV aan?

Druk op de aan/uit-toets (15) of op de starttoets (11). De LED (17) brandt groen en het opstartscherm verschijnt gedurende 4 seconden.

Wat te doen als het apparaat niet aangaat?

Controleer de batterijen: vervang ze als ze leeg zijn of verkeerd zijn geplaatst. Als het probleem aanhoudt, verwijder de batterijen en plaats ze opnieuw.

Welke objecten kan het apparaat detecteren?

Het apparaat detecteert metalen objecten (wapeningsijzer, koperen buizen), houten balken, kunststof buizen (gevuld met water of leeg, afhankelijk van diameter), elektrische kabels (spanningvoerend of niet) en holtes.

Hoe gebruik ik de verschillende bedrijfsstanden?

Gebruik de selectietoetsen (10) en (12) om de geschikte stand te kiezen voor de samenstelling van de muur. De standen omvatten Standaard, Nat beton, 8 cm, 15 cm, Metalen buizen/water, Hout/droge wanden, Intensief signaal en Signaal voor alle materialen.

Wat betekent de melding 'Wielen niet in contact'?

Dit bericht verschijnt als de wielen geen contact maken met de muur. Druk op de starttoets (11) en zorg dat beide onderste wielen de muur raken tijdens het verplaatsen.

Hoe lokaliseer ik een gedetecteerd object nauwkeurig?

Verplaats het apparaat zijdelings totdat het object zich onder een weergegeven buitenrand (links of rechts) bevindt. Markeer de positie bij het bijbehorende merkteken (3).

Kan het apparaat spanningvoerende kabels detecteren?

Ja. Als een spanningvoerende kabel wordt gedetecteerd, knippert de LED (17) rood en klinkt een waarschuwingssignaal (langzame opeenvolging van tonen). De melding 'onder spanning' verschijnt.

Wat is de gebruiksduur van het apparaat?

Met alkalinebatterijen (LR6) is de gebruiksduur ongeveer 5 uur. Met NiMH-accu's (2500 mAh) ongeveer 7 uur.

Hoe reinig ik het apparaat?

Gebruik een zachte droge doek. Dompel het apparaat nooit onder in water of andere vloeistoffen. Gebruik geen reinigingsmiddelen of oplosmiddelen.

Wat te doen bij de melding 'Temperatuur te hoog' of 'Te laag'?

Wacht tot het apparaat terugkeert naar het toegestane temperatuurbereik (-10 °C tot +50 °C). Vermijd plotselinge temperatuurveranderingen.

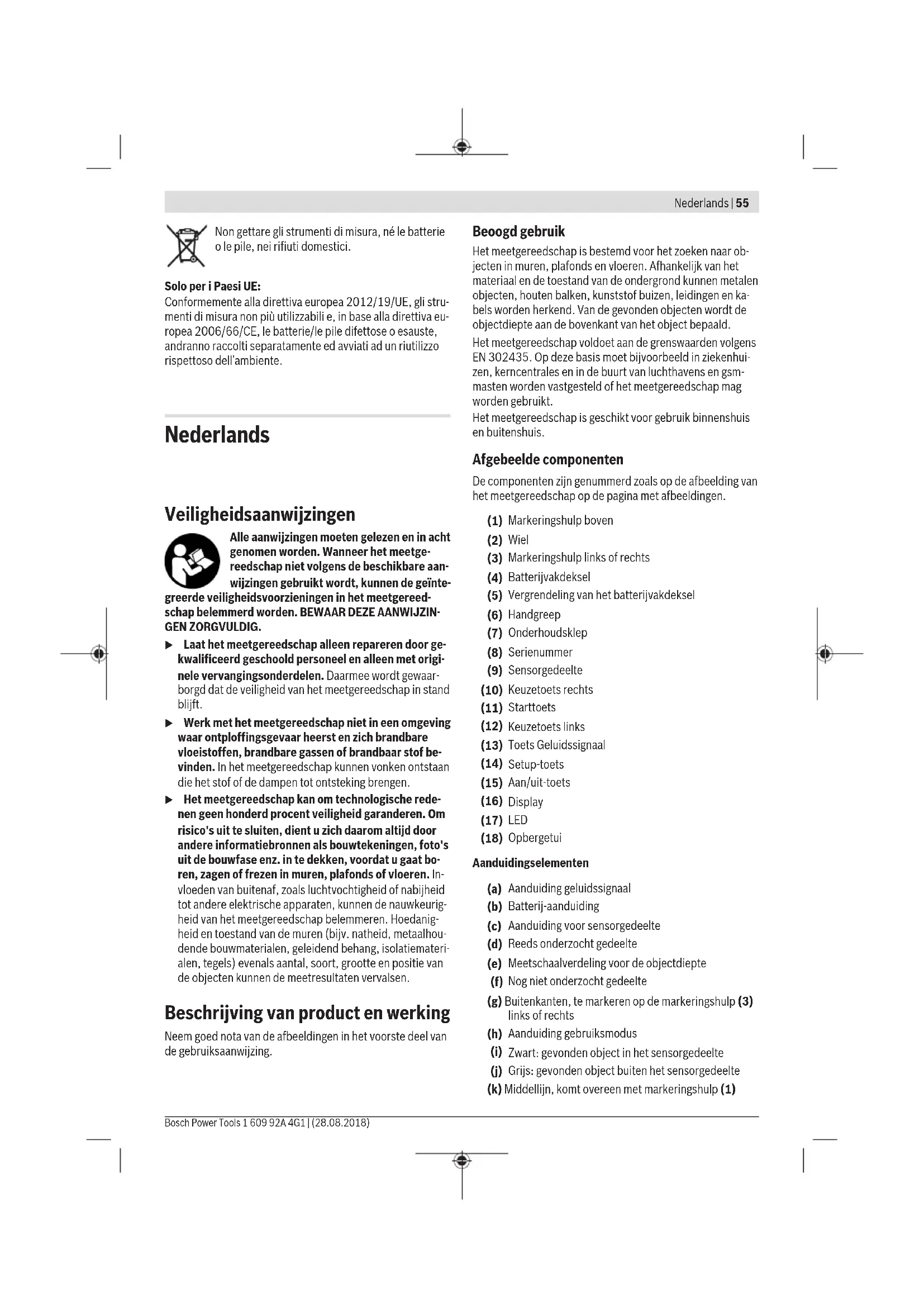

GEBRUIKSAANWIJZING Dtect 150 SV Professional BOSCH

Veiligheidsaanwijzingen

Alle aanwijzingen moeten gelezen en in acht genomen worden. Wanneer het meetgereedschap niet volgens de beschikbare aanwijzingen gebruikt wordt, kunnen de geïntegreerde veiligheidsvoorzieningen in het meetgereedschap belemmerd worden. BEWAAR DEZE AANWIJZINGEN ZORGVULDIG.

geerde veiligheidsvoorzieningen in het meetgereedschap belemmerd worden. BEWAAR DEZE AANWIJZINGEN ZORGVULDIG.

Laat het meetgereedschap alleen repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft. Werk met het meetgereedschap niet in een omgeving waar ontploffingsgevaar heerst en zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen. Het meetgereedschap kan om technologische redenen geen honderd procent veiligheid garanderen. Om risico's uit te sluiten, dient u zich daarom altijd door andere informatiebronnen als bouwtekeningen, foto's uit de bouwfase enz. in te dekken, voordat u gaat boren, zagen of frezen in muren, plafonds of vloeren. Invloeden van buitenaf, zoals luchtvochtigheid of nabijheid tot andere elektrische apparaten, kunnen de nauwkeurigheid van het meetgereedschap belemmeren. Hoedanigheid en toestand van de muren (bijv. natheid, metaalhoudende bouwmaterialen, geleidend behang, isolatiematerialen, tegels) evenals aantal, soort, grootte en positie van de objecten kunnen de meetresultaten verversen.

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Het meetgereedschap is bestemd voor het zoeken naar objecten in muren, plafonds en vloeren. Afhankelijk van het materiaal en de toestand van de ondergrond kunnen metalen objecten, houten balken, kunststof buizen, leidingen en kabels worden herkend. Van de gevonden objecten wordt de objectdiepte aan de bovenkant van het object bepaald.

Het meetgereedschap is bestemd voor het zoeken naar objecten in muren, plafonds en vloeren. Afhankelijk van het materiaal en de toestand van de ondergrond kunnen metalen objecten, houten balken, kunststof buizen, leidingen en kabels worden herkend. Van de gevonden objecten wordt de objectdiepte aan de bovenkant van het object bepaald.

Het meetgereedschap voldoet aan de grenswaarden volgens EN 302435. Op basis hiervan moet bijvoorbeeld in ziekenhuizen, kerncentrales en in de buurt van luchthavens en gsm-masten worden vastgesteld of het meetgereedschap mag worden gebruikt.

Het meetgereedschap is geschikt voor gebruik binnenshuis en buitenshuis.

De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.

De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.

(1) Markeringshulp boven (2) Wiel (3) Markeringshulp links of rechts (4) Batterijvakdeksel (5) Vergrendeling van het batterijvakdeksel (6) Handgreep (7) Onderhoudsklep (8) Serienummer (9) Sensorgedeelte

(10) Keuzetoets rechts (11) Starttoets (12) Keuzetoets links (13) Toets Geluidssignaal (14) Setup-toets (15) Aan/uit-toets (16) Display (17) LED (18) Opbergetui

Aanduidingselementen

(a) Aanduiding geluidssignaal (b) Batterij-aanduiding (c) Aanduiding voor sensorgedeelte (d) Reeds onderzocht gedeelte (e) Meetschaalverdeling voor de objectdiepte (f) Nog niet onderzocht gedeelte (g) Buitenkanten, te markeren op de markeringshulp (3) links of rechts (h) Aanduiding gebruiksmodus (i) Zwart: gevonden object in het sensorgedeelte (j) Grijs: gevonden object buiten het sensorgedeelte (k) Middellijn, komt overeen met markeringshulp (1)

(l) Aanduiding van de objectdiepte (m) Aanduiding materiaal object (n) Aanduiding van spanningvoerende leidingen

Technische gegevens

Universele detector D-tect 150 SV
Productnummer	3601 K10 008
Meetnauwkeurigheid tot object-midden aA)	±5 mmB)
Nauwkeurigheid van de weergegeven objectdiepte bA)
- in droog beton ±5 mm	B)
- in vochtig beton ±10 mm	B)
Minimumafstand:tussen twee na-burige objcten cA)	40 mmB)
Gebruikstemperatuur -10 °C...+50 °C
Opslagtemperatuur -20 °C...+70 °C
Radarsensor
- Gebruiks Frequentiebereik 2200-5500 MHz
- Zendvermogen max. 0,01 mW
Inductieve sensor
- Gebruiks Frequentiebereik 5,9-6,1 kHz
- Max. magnetische veldsterkte(bij 10 m)	72 dBμA/m
Max. gebruikshoogte boven refe- rentiehoogte	2000 m
Relatieve luchtvochtigheid max. 90 %
Vervilingsgraad volgensIEC 61010-1	2C)
Batterijen 4 × 1,5 V LR6 (AA)
Accu's 4 × 1,2 V HR6 (AA)
Gebruidsduur ca.
- Batterijen (alkali-mangaan) 5 h
- Accu's (2500 mAh) 7 h
Gewicht volgensEPTA-Procedure 01:2014	0,65 kg
Afmetingen (lengte × bredte × hoogte)	220 × 97 × 120 mm

Universele detector D-tect 150 SV

Beschermklasse IP 54 (stof- en spatwaterbeschermd)

A) Zie afbeelding

B) Afhankelijk van de grootte en de aard van het object en van het materiaal en de toestand van de ondergrond C) Er ontstaat slechts een niet geleidende vervuiling, waarbij echter soms een tijdelijke geleidbaarheid wordt verwacht door bedauwing.

Het serienummer (8) op het typeplaatje dient voor een duidelijke identificatie van uw meetgereedschap.

Het meetresultaat kan m.b.t. de nauwkeurigheid en de detectiediepte bij een ongunstige hoedanigheid van de ondergrond slechter uitvallen.

Voor de ontvangertest die de invloed van een stoorsignaal op het meetgereedschap test, worden het criterium en het niveau van de prestaties gebruikt die in ETSI TS 103 361 (V1.1.1) hoofdstuk 9.4.1 met een objectdiepte van d = 60 mm gedefinieerd zijn.

Voor de immuniteitstest worden de volgende criteria voor de prestaties gebruikt:

Onder bepaalde omstandigheden (bijv. elektrostatische ontlading of invloed van elektromagnetische velden) kunnen de meetresultaten beïnvloed worden, actuele meetresultaten kunnen verloren gaan en het kan nodig zijn het meetgereedschap door verwijderen en opnieuw plaatsen van de batterijen te resetten.

Montage

Batterijen plaatsen/verwisselen

Voor het gebruik van het meetgereedschap worden alkali-mangaanbatterijen of accu's geadviseerd.

Voor het openen van het batterijvakdeksel (4) duwt u de vergrendeling (5) in de richting van de pijl en haalt u het batterijvakdeksel eraf. Plaats de batterijen of accu's. Let daarbij op de juiste poolaansluitingen overeenkomstig de afbeelding in het batterijvak.

De batterij-aanduiding (b) in de bovenste statusregel op het display (16) geeft de laadtoestand van de batterijen of accu's aan.

Aanwijzing: Let op het wisselende batterijsymbool om de batterijen of accu's tijdig te verwisselen.

Als op het display (16) de waarschuwing verschijnt, dan worden de instellingen opgeslagen en het meetgereedschap schakelt automatisch uit. Metingen zijn dan niet meer mogelijk. Verwissel de batterijen of accu's.

Verwissel de batterijen of accu's.

Voor het wegnemen van de batterijen of accu's duwt u op het achterste uiteinde van een batterij/accu, zoals te zien op de afbeelding van het batterijvakdeksel (1). Het voorste uiteinde van de batterij/accu komt los uit het batterijvak (2), zodat de batterij of accu gemakkelijk weggenomen kan worden.

Verwissel altijd alle batterijen of accu's tegelijkertijd. Gebruik alleen batterijen of accu's van een fabrikant en met dezelfde capaciteit.

Haal de batterijen of accu's uit het meetgereedschap wanneer u dit langere tijd niet gebruikt. Als de batterijen of accu's lang worden bewaard, kunnen deze gaan corroderen of zichzelf ontladen.

Gebruik

Bescherm het meetgereedschap tegen vocht en fel zonlicht. Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bij grotere temperatuurschommelingen eerst op de juiste temperatuur komen voordat u het inschakelt. Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap en de aanduiding op het display nadelig worden beïnvloed. Breng in het sensorgedeelte (9) op de achterkant van het meetgereedschap geen stickers of plaatjes aan. Vooral plaatjes van metaal beïnvloeden de meetresultaten. Het gebruik of de activiteit van zendinstallaties zoals WiFi, UMTS, vluchtradar, zendmasten of microgolven in de nabije omgeving kan de meetfunctie beïnvloeden. De meetresultaten kunnen vanwege het werkingsprincipe door bepaalde omgevingsomstandigheden belemmerd worden. Daartoe behoren bijv. de nabijheid van apparaten die sterke elektrische, magnetische of elektromagnetische velden opwekken, natheid, metaalhoudende bouwmaterialen, met aluminium gecoate isolatiematerialen evenals geleidend behang of geleidende tegels. Neem daarom voor het boren, zagen of frezen in muren, plafonds of vloeren ook goed nota van andere informatiebronnen (bijv. bouwtekeningen).

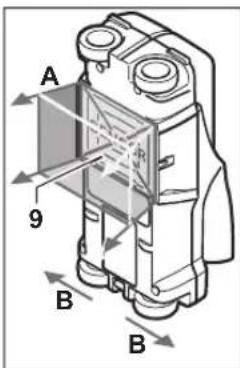

Werking (zie afbeelding B)

Met het meetgereedschap wordt de ondergrond van het sensorgedeelte (9) in meetrichting A tot aan de aangegeven meetdiepte gecontroleerd. De meting is alleen mogelijk tijdens de beweging van het meetgereedschap in verplaatsingsrichting B en bij een minimum meettraject van 10 cm. Beweeg het meetgereedschap altijd in een rechte lijn met lichte druk over de muur, zodat de wielen een goed contact hebben met

de muur. Herkend worden objecten die zich onderscheiden van het materiaal van de muur. Op het display verschijnt de objectdiepte en, indien mogelijk, het objectmateriaal.

Optimale resultaten worden verkregen wanneer het meettraject ten minste 40 cm bedraagt en het meetgereedschap langzaam over de gehele te onderzoeken plek bewogen wordt. Vanwege de werking van het meetgereedschap worden alleen dwars op de bewegingsrichting van het meetgereedschap lopende bovenkanten van objecten gevonden.

Werk het te onderzoeken gebied daarom altijd kruisgewijs af.

Als zich meerdere objecten boven elkaar in de muur bevinden, wordt in het display het object aangegeven dat het dichtst bij het oppervlak ligt.

De weergave van de eigenschappen van de gevonden objecten op het display (16) kan afwijken van de daadwerkelijke objecteigenschappen. Vooral zeer dunne objecten worden in het display dikker weergegeven. Grotere, cilindrische objecten (bijv. waterleidingen of kunststof buizen) kunnen op het display smaller lijken dan ze daadwerkelijk zijn.

Objecten die gevonden kunnen worden

Kunststof buizen (bijv. watervoerende kunststof buizen zoals vloer- en muurverwarming enz. met een diameter van minstens 10 mm, loze buizen met een diameter van minstens 20 mm) - Elektriciteitsleidingen (ongeacht of deze spanningvoerend zijn of niet) - Driefasige draaistroomleidingen (bijv. naar het fornuis) - Laagspanningsleidingen (bijv. deurbel, telefoon) - Allerlei soorten metalen buizen, stangen, draagbalken (bijv. staal, koper, aluminium) - Wapeningsijzer - Houten balken - Holle ruimten

Meting mogelijk

- In beton/gewapend beton - In metselwerk (baksteen, cellenbeton, zwelbeton, puimsteen, kalkzandsteen) - In lichtbouwwanden

• Onder bijvoorbeeld pleisterwerk, tegels, behang, parket of tapijt - Achter hout of gipskarton

Speciale meetsituaties

Ongunstige omstandigheden kunnen het meetresultaat vanwege het werkingsprincipe belemmeren: - Gelaagde wandopbouw - Loze kunststof buizen en houten balken in holle ruimten en lichtbouwwanden - Objecten die schuin in de muur lopen - Vochtig muurmateriaal - Metaaloppervlakken - Holle ruimten in een muur; deze kunnen als objecten weergegeven worden - In de buurt van apparaten die sterke magnetische of elektromagnetische velden opwekken, bijv. gsm-masten of generatoren

Ingebruikname

In-/uitschakelen

Zorg er voor het inschakelen van het meetgereedschap voor dat het sensorgedeelte (9) niet vochtig is. Wrijf het meetgereedschap eventueel droog met een doek. Als het meetgereedschap blootgesteld is geweest aan een sterke temperatuurwisseling, laat u het voor het inschakelen op de juiste temperatuur komen.

Inschakelen

Voor het inschakelen van het meetgereedschap drukt u op de aan/uit-toets (15) of op de starttoets (11). - De LED (17) brandt groen en het startscherm verschijnt 4 seconden lang op het display (16). Wanneer u met het meetgereedschap geen meting uitvoert en niet op een toets drukt, dan wordt het na 5 minuten automatisch weer uitgeschakeld. In het menu Instellingen kunt u deze veranderen (zie *, Pagina 60).

Uitschakelen

Voor het uitschakelen van het meetgereedschap drukt u op de aan/uit-toets (15). Bij het uitschakelen van het meetgereedschap blijven alle gekozen instellingen in de menu's bewaard.

Geluidssignaal in- en uitschakelen

Met de toets Geluidssignaal (13) kunt u het geluidssignaal in- of uitschakelen. In het menu Instellingen kunt u in het submenu <Geluidssignaal> het soort signalen kiezen (zie <Geluidssignaal>, Pagina 61).

Meetprocedure

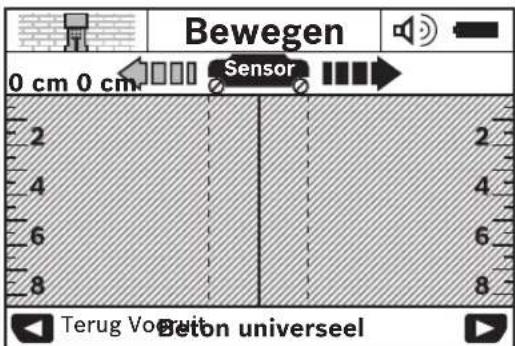

Schakel het meetgereedschap in. Op het display (16) verschijnt het standaardaanduidingsscherm.

Zet het meetgereedschap op de muur en beweeg het in verplaatsingsrichting (zie „Werking (zie afbeelding B)“, Pagina 57) over de muur. De meetresultaten worden na een minimum meettraject van 10 cm op het display (16) weergegeven. Beweeg het meetgereedschap volledig en langzaam over het vermoede object in de muur om correcte meetresultaten te krijgen.

Wanneer u het meetgereedschap tijdens de meting van de muur optilt of langer dan 2 minuten niet bedient (beweging, drukken op een toets), dan blijft het laatste meetresultaat in het display staan. In de aanduiding van het sensorgedeelte (c) verschijnt de melding Houden. Wanneer u het meetgereedschap weer op de muur zet, het verder beweegt of op de starttoets (11) drukt, start de meting opnieuw.

Brandt de LED (17) rood, dan bevindt zich een object in het sensorgedeelte. Brandt de LED (17) groen, dan bevindt zich geen object in het sensorgedeelte. Knippert de LED (17) rood, dan bevindt zich een spanningvoerend object in het sensorgedeelte.

Voordat u in de muur boort, zaagt of freest, moet u zich nog via andere informatiebronnen tegen risico's indekken. Omdat de meetresultaten door omgevingsinvloeden of de hoedanigheid van de muur beïnvloed kunnen worden, kan er gevaar bestaan, hoewel de aanduiding geen object in het sensorgedeelte aangeeft (LED (17) brandt groen).

Aanduidingselementen (zie afbeelding A)

Als zich een object onder de sensor bevindt, dan verschijnt het in het sensorgedeelte (c) van de aanduiding. Afhankelijk van de grootte en diepte van het object is een materiaalherkenning mogelijk. De objectdiepte (l) tot aan de bovenkant van het gezonden object wordt in de statusregel weergegeven.

Aanwijzing: Zowel de aanduiding van de objectdiepte (l) als die van de materiaaleigenschap (m) hebben betrekking op het zwart weergegeven object in de sensor.

De aanduiding materiaal van object (m) kan de volgende eigenschappen weergeven:

• magnetisch, bijv. wapeningsijzer
• niet magnetisch, maar van metaal, bijv. koperen buis
• niet van metaal, bijv. hout of kunststof
• materiaaleigenschap onbekend

De aanduiding van spanningvoerende leidingen (n) kan de volgende eigenschappen weergeven:

• spanningvoerend

Aanwijzing: Bij spanningvoerende objecten worden geen verdere eigenschappen weergegeven.

• niet duidelijk, spanningvoerend of niet

Aanwijzing: Driefasige draaistroomleidingen worden eventueel niet als spanningvoerende leidingen herkend.

De bepaling van de eigenschap "spanningvoerend" kan bij een hoge relatieve luchtvochtigheid (>50%) sterk belemmerd zijn.

Lokaliseren van objecten

Eenmaal bewegen over het meettraject is voldoende om objecten te lokaliseren.

Wanneer u geen object heeft gezonden, herhaalt u de beweging dwarfs t.o.v. de oorspronkelijke meetrichting (zie „Werking (zie afbeelding B)“, Pagina 57).

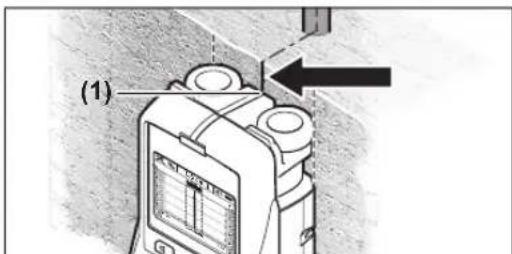

Wanneer u een gezonden object nauwkeurig wilt lokaliseren en markeren, beweegt u het meetgereedschap over het meettraject terug.

Verschijnt zoals in het voorbeeld een object in het midden onder de middellijn (k) op het display (16), dan kunt u bij de bovenste markeringshulp (1) een grove markering aanbrengen. Deze markering is echter alleen exact, wanneer het een precies verticaal lopend object betreft, aangezien het sensor gedeelte zich iets onder de bovenste markeringshulp bevindt.

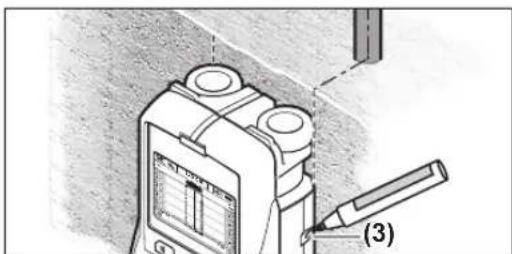

Als u het object nauwkeurig wilt aantekenen op de muur, beweegt u het meetgereedschap naar links of naar rechts tot het gezonden object onder een buitenkant ligt. Als op het display (16) het gezonden object bijvoorbeeld in het midden onder de rechter stippellijn (g) verschijnt, dan kunt u het bij de rechter markeringshulp (3) exact aantekenen.

Het verloop van een gezonden object in de muur kunt u vaststellen door meerdere meettrajecten verplaatst achtereenvolgens af te werken (zie afbeelding!) (zie „Voorbeelden

voor meetresultaten", Pagina 61). Markeer en verbind desbetreffende meetpunten.

Door op de starttoets (11) te drukken kunt u de aanduiding van de gezonden objecten op elk moment wissen en een nieuwe meting starten.

Van gebruiksmodus wisselen

U kunt met de keuzetoetsen (10) en (12) wisselen tussen de verschillende gebruiksmodi.

Druk kort op de keuzetoets (10) om de volgende gebruiksmodus te kiezen.

Druk kort op de keuzetoets (12) om de vorige gebruiksmodus te kiezen.

Door de gebruiksmodi te kiezen kunt u het meetgereedschap aan verschillende muurmaterialen aanpassen. De betreffende instelling is op elk moment in het aanduidingsgedeelte (h) van het display te zien.

(vooringesteld)

De modus is geschikt voor de meeste toepassingen in metselwerk of beton. Kunststof objecten, metalen objecten en elektriciteitsleidingen worden weergegeven. Holle ruimten in metselsteen of zoze kunststof buizen met een diameter van minder dan 2 cm worden eventueel niet weergegeven. De maximale meetdiepte bedraagt 8 cm.

De modus is speciaal geschikt voor toepassingen in vochtig beton. Wapeningsijzer, kunststof buizen, metalen buizen en elektriciteitsleidingen worden weergegeven. Een verschil tussen spanningvoerende en netspanningvoerende leidingen is niet mogelijk. De maximale meetdiepte bedraagt 6 cm.

Denk eraan dat beton een aantal maanden moet drogen, voordat het volledig droog is.

De modus is speciaal geschikt voor het zoeken van diep liggende objecten in gewapend beton. Wapeningsijzer, kunststof buizen, metalen buizen en elektriciteitsleidingen worden weergegeven. De maximale meetdiepte bedraagt 15 cm.

Als er te veel objecten worden weergegeven, kan het zijn dat u het meetgereedschap vlak langs wapeningsijzer beweegt. Verplaats in dit geval het meetgereedschap enkele centimeters en probeer het opnieuw.

De modus is speciaal geschikt voor het herkennen van metalen, samengestelde metalen en met water gevulde kunststof buizen evenals elektriciteitsleidingen. Loze kunststof buizen worden niet weergegeven. De maximale meetdiepte bedraagt 8 cm.

<Droogbouw>

De modus is geschikt voor het vinden van houten balken, metalen steunbalken en elektriciteitsleidingen in droogbouwmuren (hout, gipskarton enz.). Gevulde kunststof buizen en houten balken worden identiek weergegeven.

Loze kunststof buizen worden niet herkend. De maximale meetdiepte bedraagt 8 cm.

De modus is geschikt voor het lokaliseren van metalen objecten en spanningvoerende leidingen, wanneer andere gebruiksmodi in verschillende muurscenario's geen bevredigende resultaten opleveren. In deze gevallen zijn de herkenningsresultaten bij deze modus veelvuldiger, maar minder nauwkeurig.

De mate waarin deze gevonden worden, kan bij een hogere relatieve luchtvochtigheid (>50%) sterk verminderd zijn.

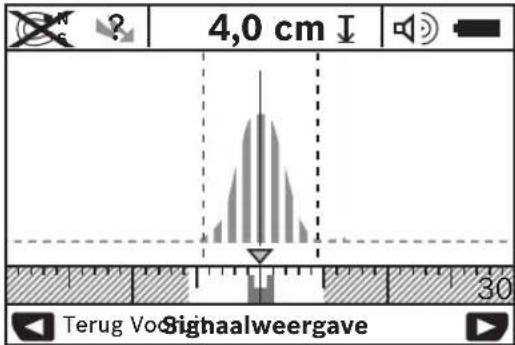

De modus is geschikt voor het gebruik op alle materialen. Weergegeven worden de signaalsterkte op de betreffende meetpositie. In deze modus kunnen naast elkaar liggende objecten nauwkeurig gelokaliseerd en een gecompliceerde materiaalopbouw aan de hand van het signaalverloop beter ingeschat worden.

Het hoekpunt van de curve wordt in de kleine meetlat boven de aanduiding van de modus (h) in U-vorm weergegeven. Er worden een objectdiepte en voor zover mogelijk de materiaaleigenschappen weergegeven. De maximale meetdiepte bedraagt 15 cm.

Op basis van de signaalsterkte zijn geen conclusies over de objectdiepte mogelijk.

Van aanduidingsmodus wisselen

Aanwijzing: Wisselen van de aanduidingsmodi is mogelijk in alle gebruiksmodi.

Druk lang op de keuzetoets (10) of (12) om van het standaard aanduidingsschema aan de meetlatmodus te schakelen.

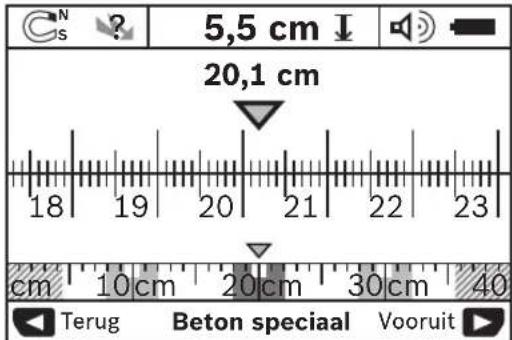

De meetlatmodus toont in het voorbeeld dezelfde situatie als in afbeelding D: drie ijzerstaven op een gelijkmatige afstand. In de meetlatmodus kan de afstand tussen het gezonden midden van objecten worden bepaald.

Onder de aanduiding voor de objectdiepte (I) wordt het vanaf het startpunt afgelegde meettraject aangegeven, in het voorbeeld 20,1 cm.

In de kleine meetlat boven de aanduiding van de modus (h) worden de drie gezonden objecten als rechthoeken weergegeven.

Aanwijzing: Zowel de aanduiding van de objectdiepte (l) als die van de materiaaleigenschap (m) hebben betrekking op het zwart weergegeven object in de sensor.

Om terug te komen in het standaard aanduidingsschema, drukt u kort op de keuzetoets (10) of (12).

Aanwijzing: Alleen de aanduiding wordt omgeschakeld, niet de meetmodus!

Menu Instellingen

Om in het menu Instellingen te komen, drukt u op de setuptoets (14).

Om het menu te verlaten, drukt u op de starttoets (11). De op dit moment gekozen instellingen worden overgenomen. Het standaard aanduidingsschema voor de meetprocedure wordt geactiveerd.

Navigeren in het menu

Druk op de setup-toets (14) om naar beneden te scrollen.

Druk op de keuzetoetsen (10) en (12) om de waarden te kiezen:

• Met de keuzetoets (10) kiest u de rechter of volgende waarde.
• Met de keuzetoets (12) kiest u de linker of vorige waarde.

In het menu kunt u de taal van de menunavigatie wijzigen. Vooringesteld is .

In het menu kunt u de bepaalde tijdsintervallen instellen waarna het meetgereedschap automatisch moet uitschakelen, wanneer geen meetprocedures of instellingen uitgevoerd worden. Vooringesteld is <5 min>.

<Lichtduur>

In het menu kunt u een tijdsinterval instellen waarin het display (16) verlicht moet worden. Vooringesteld is <30 sec>.

In het menu kunt u de mate van helderheid van de displayverlichting instellen. Vooringesteld is .

In het menu kunt u instellen, wanneer het meetgereedschap een geluidssignaal moet geven, tenzij u het signaal met de toets Geluidssignaal (13) heeft uitgeschakeld.

-Vooringesteld is: een geluidssignaal is te horen telkens wanneer op een toets wordt gedrukt en steeds, wanneer zich onder het sensorgedeelte een object in de muur bevindt. Bovendien worden bij spanningvoerende leidingen een waarschuwingssignaal met een korte tonenreeks afgegeven. Bij de instelling is een geluidssignaal te horen telkens wanneer op een toets gedrukt wordt en het waarschuwingssignaal voor spanningvoerende leidingen (korte tonenreeks), wanneer het meetgereedschap een elektriciteitsleiding aangeeft. -Bij de instelling is alleen een geluidssignaal te horen, wanneer op een toets gedrukt wordt.

In het menu <Standaardmodus> kunt u de modus instellen die na het inschakelen van het meetgereedschap voorgekozen is. Vooringesteld is de modus <Beton universeel>.

Menu Geavanceerde instellingen

Om in het menu Geavanceerde instellingen te komen, drukt u bij uitgeschakeld meetgereedschap tegelijkertijd op de setup-toets (14) en de aan/uit-toets (15).

Om het menu te verlaten, drukt u op de starttoets (11). Het standaard aanduidingsschema voor de meetprocedure wordt geactiveerd en de instellingen worden overgenomen.

Navigeren in het menu

Druk op de setup-toets (14) om naar beneden te scrollen.

Druk op de keuzetoetsen (10) en (12) om de waarden te kiezen:

-Met de keuzetoets (10) kiest u de rechter of volgende waarde. -Met de keuzetoets (12) kiest u de linker of vorige waarde.

Fouten - oorzaken en verhelpen

Fout Oorzaak Verhelpen

Meetgereedschap kan niet ingeschakeld worden.

Batterijen leeg. Verwissel de batterijen.

In het menu wordt informatie over het meetgereedschap, bijv. over de , gegeven. In het menu kunt u de fabrieksinstellingen weer terugzetten.

Voorbeelden voor meetresultaten

Aanwijzing: In de onderstaande voorbeelden is bij het meetgereedschap het geluidssignaal ingeschakeld.

Afhankelijk van de grootte en de diepte van het object dat zich onder het sensorgedeelte bevindt, kan niet altijd zonder twijfel worden vastgesteld of dit object spanningvoerend is. In dit geval verschijnt het symbool in aanduiding (n).

Spanningvoerende leiding (zie afbeelding C)

In het sensorgedeelte bevindt zich een metalen, spanningvoerend object, bijv. een elektriciteitskabel. De voorwerpsdiepte bedraagt 1,5 cm. Het meetgereedschap zendt het waarschuwingssignaal voor spanningvoerende leidingen, zodra de elektriciteitskabel door de sensor wordt herkend.

Ijzerstaaf (zie afbeelding D)

In het sensorgedeelte bevindt zich een magnetisch object, bijv. een ijzerstaaf. Links en rechts daarvan bevinden zich nog meer objecten buiten het sensorgedeelte. De objectdiepte bedraagt 5,5 cm. Het meetgereedschap zendt een geluidssignaal.

Koperen buis (zie afbeelding E)

In het sensorgedeelte bevindt zich een metalen object, bijv. een koperen buis. De objectdiepte bedraagt 4 cm. Het meetgereedschap zendt een geluidssignaal.

Object van kunststof of hout (zie afbeelding F)

In het sensorgedeelte bevindt zich een niet-metalen object. Het betreft een object van kunststof of hout dat zich aan het oppervlak bevindt. Het meetgereedschap zendt een geluidssignaal.

Uitgebreid oppervlak (zie afbeelding G)

In het sensorgedeelte bevindt zich een metalen, uitgebreid oppervlak, bijv. een metalen plaat. De objectdiepte bedraagt 2 cm. Het meetgereedschap zendt een geluidssignaal.

Veel onduidelijke signalen (zie afbeeldingen H-1)

Als in het standaard aanduidingsschema zeer veel objecten worden weergegeven, bestaat de muur vermoedelijk uit veel holle ruimten. Ga naar de modus om holle ruimten zoveel mogelijk te verbergen. Als er nog steeds te veel objecten worden weergegeven, dan moet u meerdere metingen op verschillende hoogten uitvoeren en de aangegeven objecten op de muur markeren. Markeringen op verschillende hoogten zijn een aanwijzing voor holle ruimten, markeringen op een lijn duiden daarentegen op een object.

Fout Oorzaak Verhelpen
	Batterijen met verkeerde pool-aansluiting geplaatst	Controler de juisteplaatsing van de batterijen
Meetgereedschap is ingeschä-keld en reageert nicht.		Verwijder de batterijen en plaats deze opnieuw
	Meetgereedschap te warm of te koud	Wacht tot het toegestane temperatuurbereik bereikt is
Displayaanduidig: <Wiel opgetild>	Wiel verliest contact met de muur.	Druk op de starttoets (11) en let er bij het bewegen van het meetgereedschap op dat de onderste twee wielen contact met de muur hebben; leg bij ongelijke muren een dun karton:tussen wielen en muur
Displayaanduidig: <Te snel>	Meetgereedschap met te hoge snelheid bewogen	Druk op de starttoets (11) en beweeg het meetgereed-schap langzaam over de muur
<Temperatuurbereik overschreden>		Wacht tot het toegestane temperatuurbereik bereikt is
<Temperatuur te laag>		Wacht tot het toegestane temperatuurbereik bereikt is
<Storing door radiogolven>		Meetgereedschap worden automaticisch uitgeschakeld. Verwijder, indien möglichk, storende radiogolven, bijv. WiFi, UMTS, vluchtradar, zendmasten of microgolven, schakel het meetgereedschap wee in.

Onderhoud en service

Onderhoud en reiniging

Controleer het meetgereedschap voor elk gebruik. Bij zichtbare beschadigingen of losse delen binnenin het meetgereedschap is de veilige werking niet meer gewaarborgd.

Houd het meetgereedschap altijd schoon en droog om goed en veilig te werken.

Dompel het meetgereedschap niet in water of andere vloeistoffen.

Verwijder vuil met een droge, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Let erop dat de onderhoudsklep (7) altijd goed gesloten is. De onderhoudsklep mag alleen door een erkende klantenservicewerkplaats voor Bosch elektrische gereedschappen geopend worden.

Bewaar en transporteer het meetgereedschap alleen in het meegeleverde opbergtuig.

Stuur voor reparaties het meetgereedschap in het opbergtuig op.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen.

Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Meetgereedschappen, accu's/batterijen, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi meetgereedschappen en accu's/batterijen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten onbruikbare meetgereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte ac

cu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

[phone]:

[e-mail]:
