Varumärke	Bosch
Modell	Dtect 150 SV Professional
Produkttyp	Universaldetektor (detektering av objekt i väggar, tak, golv)
Mått (L × B × H)	220 × 97 × 120 mm
Vikt	0,65 kg (enligt EPTA-Procedur 01:2014)
Strömförsörjning	4 batterier LR6 (AA) 1,5 V eller laddningsbara batterier HR6 (AA) 1,2 V ; driftstid ≈ 5 h (batterier) / 7 h (laddningsbara 2500 mAh)
Driftstemperaturområde	-10 °C till +50 °C
Förvaringstemperatur	-20 °C till +70 °C
Skyddsklass	IP 54 (skydd mot damm och vattenstänk)
Sensorer	Radar (2200-5500 MHz) och induktiv (5,9-6,1 kHz)
Mätnoggrannhet objektets centrum	±5 mm
Noggrannhet visat djup (torr betong)	±5 mm
Noggrannhet visat djup (fuktig betong)	±10 mm
Minsta avstånd mellan två intilliggande objekt	40 mm
Driftlägen	Standard, Fuktig betong, 8 cm, 15 cm, Metallrör/vatten, Trä/gipsskivor, Intensiv signal, Signal för alla material
Huvudfunktioner	Detektering av metall, trä, plast, spänningsförande kablar; visning av djup och material; ljud- och ljussignal (LED)
Underhåll och rengöring	Rengör med en mjuk, torr trasa; doppa inte; håll underhållsluckan stängd
Säkerhet	Anvisningar: använd inte i explosionsfarlig miljö; kontrollera andra källor före borrning; skydd mot fukt
Reservdelar och reparerbarhet	Reservdelar tillgängliga via Bosch; reparation endast av auktoriserad service; öppna inte underhållsluckan
Allmän information	Överensstämmer med direktiv 2014/53/EU; försäkran om överensstämmelse finns online

Vanliga frågor - Dtect 150 SV Professional BOSCH

Hur startar man Dtect 150 SV?

Tryck på på/av-knappen (15) eller startknappen (11). LED (17) lyser grönt och startskärmen visas i 4 sekunder.

Vad gör jag om enheten inte startar?

Kontrollera batterierna: byt ut dem om de är urladdade eller felaktigt isatta. Om problemet kvarstår, ta ur batterierna och sätt i dem igen.

Vilka objekt kan enheten detektera?

Enheten detekterar metallobjekt (armeringsjärn, kopparrör), träbjälkar, plaströr (vattenfyllda eller tomma beroende på diameter), elkablar (spänningsförande eller ej) och hålrum.

Hur använder man de olika driftlägena?

Använd valknapparna (10) och (12) för att välja lämpligt läge för väggens sammansättning. Lägena inkluderar Standard, Fuktig betong, 8 cm, 15 cm, Metallrör/vatten, Trä/gipsskivor, Intensiv signal och Signal för alla material.

Vad betyder meddelandet 'Hjul ej i kontakt'?

Detta meddelande visas om hjulen inte är i kontakt med väggen. Tryck på startknappen (11) och se till att båda nedre hjulen vidrör väggen när du flyttar enheten.

Hur lokaliserar man ett detekterat objekt exakt?

Flytta enheten i sidled tills objektet befinner sig under en yttre kant (vänster eller höger) som visas på skärmen. Markera positionen vid motsvarande markering (3).

Kan enheten detektera spänningsförande kablar?

Ja. Om en spänningsförande kabel detekteras blinkar LED (17) rött och en varningssignal (långsam ljudserie) hörs. Meddelandet 'spänningsförande' visas.

Vad är enhetens drifttid?

Med alkaliska batterier (LR6) är drifttiden cirka 5 timmar. Med NiMH-laddningsbara batterier (2500 mAh) är den cirka 7 timmar.

Hur rengör man enheten?

Använd en mjuk, torr trasa. Doppa aldrig enheten i vatten eller andra vätskor. Använd inte rengöringsmedel eller lösningsmedel.

Vad gör jag om meddelandet 'Temperaturen för hög' eller 'För låg' visas?

Vänta tills enheten återgår till tillåten temperatur (-10 °C till +50 °C). Undvik snabba temperaturförändringar.

BRUKSANVISNING Dtect 150 SV Professional BOSCH

Fejl Årsag Afhjaelpning

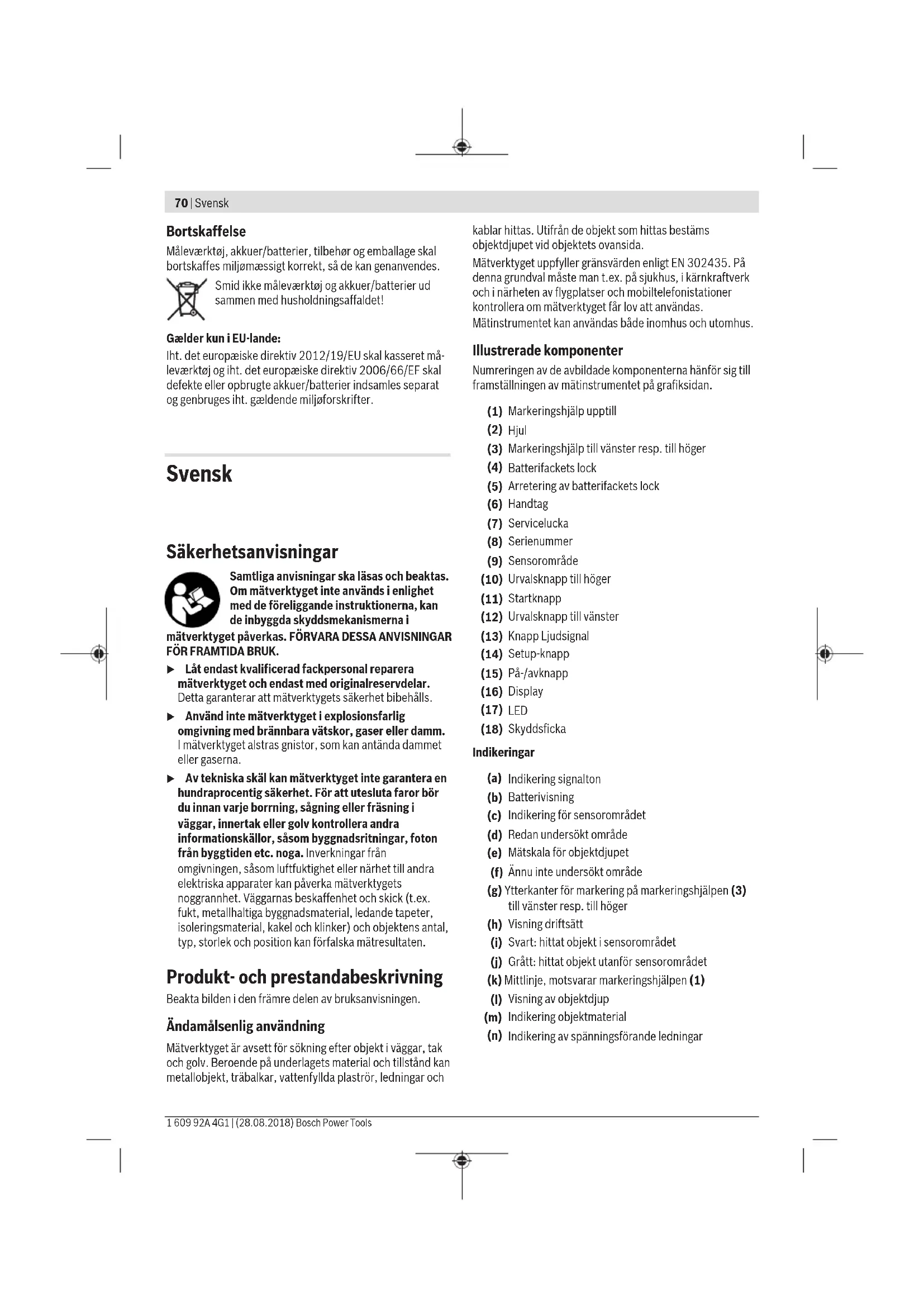

Samtiga anvisningar sklas och beaktas. Om matverktyget inte anvands i enlight med de foreliggande instruktionerna, kan de inbyggda skyddsmekanismerna i

mätverktyget paverkas. FÖRVARA DESSA ANVISNINGAR FÖR FRAMTIDA BRUK.

Lät endast kvalificerad fackpersonal reparera matverktyget och endast med originalreservdilar. Detta garanterar att matverktygets sakerhet bibehalls. Anvand inte matverktyget i explosionsfarlig omgivning med brannbara vatskor, gaser erler damm. I matverktyget alstras gnistor, som kan antanda dammet erler gaserna. Av tekiska skal kan matverktyget inte garantera en hundraprocentig sakerhet. For att utesluta faror bor du innan varje borning, sagning erler frasning i vaggar, innertak eller golv kontrollera andra informationskallor, sasom bygngnadsrittingar, foton fran byggtiden etc. noga. Inverknigar fran omgivningen, sasom luftfuktigkeit eller narhet till alla elektriska apparater kan paverka matverktygets noggrannhet. Vaggarnas beskaffenhet och skick (t.ex. fukt, metallhaltiga bygngnadsmaterial, ledande tapeter, isoleringsmaterial, kaktech klinker) och objektens antal, typ, storlek och position kan forfalska matresultaten.

Produkt- och prestandabeskrivning

Beakta bilden i den framre delen av bruksanvisingen.

Ändamälsenig användning

Mätverktyget ar avsett for sökning after objekt i väggar, tak och golv. Beroende pa underlagets material och tillstand kan metallobject, trabalkar, vattenfyllda plastror, ledninger och

kablar hittas. Utifrān de objekt som hittas bestäms objektdjupet vid objektets ovensida.

Mätverktyget uppfyller gransvärden enligt EN 302435. Päenna grundval maste man t.ex. pa sjukhus, i kärnkraftverk och i narheten av flygplatser och mobiltelefonistationer kontrollera om matverktyget fär lov att anvandas.

Mātinstrumentet kan anvāndas bāde inomhus och utomhus.

Illustrerade komponenter

Numreringen av de avbildade componenterna hanfor sig till framstellungen av matinstrumentet pa grafiksidan.

(1) Markeringshjalp upptill (2) Hjul (3) Markeringshjalp till vänster resp. till hoger (4) Batterifacquets lock (5) Arretering av batterifackets lock (6) Handtag (7) Servicelucka (8) Serienummer (9) Sensoromrade

(10) Urvalsknapp till hoger (11) Startknapp (12) Urvalsnapp till vander (13) Knapp Ljusignal (14) Setup-knapp (15) På-/avknapp (16) Display (17) LED (18) Skyddsficka

Indikeringar

(a) Indikering signalton (b) Batterivisning (c) Indikering för sensorområdet (d) Redan undersökt område (e) Måttskala för objektdjupet (f) Ännu inte undersökt område (g) Ytterkanter för markering på markeringshjälpen (3) till vänster resp. till höger (h) Visning driftsatt (i) Svart: hittat objekt i sensorområdet (j) Grått: hittat objekt utanför sensorområdet (k) Mittlinje, motsvarar markeringshjälpen (1) (l) Visning av objektdjup (m) Indikering objektmaterial (n) Indikering av spänningsförande ledningar

Tekniska data

Universallokaliseringsapparat D-lect 150 SV

Artikelnummer	3601 K10 008
Mätnogrannhet till objektetsmitt aA)	±5 mmB)
Det visade objektdijupets exakthet bA)
- i torr betong ±5 mm	B)
- i fuktig betong ±10 mm	B)
Minsta avständ mellan tväangränsande objekt cA)	40 mmB)
Driftstemperatur -10 °C...+50 °C
Förvaringstemperatur -20 °C...+70 °C
Radarsensor
- Driftsfrekvensområde 2200-5500 MHz
- Sändningseffekt max. 0,01 mW
Induktiv sensor
- Driftsfrekvensområde 5,9-6,1 kHz
- max. magnetfällstyrka(vid 10 m)	72 dBμA/m
Max. insatshöjd über referenshöjd 2000 m
Relativ luftfuktighet max. 90 %
Nersmutsningsgrad enligTIEC 61010-1	2C)
Batterier 4 × 1,5 V LRR 6 (AA)
Sekundär Batterier 4 × 1,2 V HR6 (AA)
Driftstid ca.
- Batterier (alkalisk/mangan) 5 h
- Sekundär Batterier (2500 mAh) 7 h
Vikt enligT EPTA-Procedure 01:2014	0,65 kg
Mätt (längd × bredd × höjd) 220 × 97 × 120 mm
Skyddsklass IP 54 (damm- och	stänkvattenskyddad)

A) se grafik

B) beror på objektets storlek, typ, samt underlagets material och skick C) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande. För entydig identifiering av ditt mätinstrument finns serienumret (8) på typskylten. Mätresultatet kan bli något sämre vad gäller noggrannhet och registreringsdjup vid ogynnsam beskaffenhet hos underlaget.

För mottagartestet, som kontrollerar störsignals inverkan på mätverktyget, används kriteriet och nivån på prestationsförmågan, som definieras i ETSI TS 103 361 (V1.1.1) kapitel 9.4.1 med ett objektdjup på d = 60 mm

För interferenstålighetstestet används följande kriterium för prestationsförmågan:

Under vissa förutsättningar (t.ex. elektrostatisk urladdning eller applicering av elektromagnetiska fält) kan mätresultaten påverkas, aktuella mätresultat kan gå förlorade och det kan vara nödvändigt att återställa mätverktyget genom att ta bort och sedan sätta tillbaka batteriet.

Montering

Sätta in/byta batterier

Alkaliska mangan-batterier eller laddningsbara batterier rekommenderas för mätinstrumentet.

För att öppna locket till batterifacket, (4) tryck låset (5) i pilens riktning och ta av locket. Sätt i eller ta ut batterierna. Se till att polerna hamnar rätt enligt bilden i batterifacket. Batterivisningen (b) i den övre statusraden på skärmen (16) visar batteriernas laddningsstatus.

Anmärkning: Observera batterisymbolen och byt ut batterierna resp. de laddningsbara batterierna i god tid.

Om displayen (16) visar varningsmeddelandet batterier> sparas inställningarna och mätverktyget stänger av sig automatiskt. Inga fler mätningar kan ske. Byt

Engångsbatterier resp. uppladdningsbara batterier.

För att ta ut batterierna, tryck på den bakre änden av ett batteri liksom på bilden i batterifackets lock (1.). Batteriets framände lossnar (2.) så att batteriet lätt kan tas ut. Byt alltid ut alla batterier samtidigt. Använd batterier med samma kapacitet och från samma tillverkare.

Ta ut batterierna ur mätinstrumentet om du inte ska använda det under en längre period. Vid en längre tidsförvaring kan batterierna korrodera och ladda ur sig av sig självt.

Drift

Skydda mätinstrumentet mot fukt och direkt solljus. - Utsätt inte mätinstrumentet för extrema temperaturer eller stora temperatursvängningar. Låt mätinstrumentet bli tempererat igen efter stora temperatursvängningar innan du slår på det. Vid extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision och displayindikationen påverkas. Sätt inga dekaler eller skyltar på sensorområdet (9) på mätverktygets baksida. Särskilt skyltar av metall påverkar mätresultaten.

Användning eller drift av sändare, t.ex. WLAN, UMTS, flygradar, sändningsmaster eller mikrovågor i närheten kan inverka på mätfunktionen. Mätresultatet kan påverkas av vissa omgivningsvillkor. Till detta hör t.ex. apparater som genererar starka elektriska, magnetiska eller elektromagnetiska fält, fukt, metallhaltiga byggmaterial, isoleringsmaterial med aluminium och ledande tapeter eller kakel. Se därför även andra informationskällor innan du borrar, sågar eller fräser i väggar, innertak eller golv (t.ex. ritningar).

Med mätverktyget undersök sensorområdets underlag (9) i mätriktningen A fram till det angivna mätdjupet. Mätningen kan endast ske under det att mätverktyget förflyttas i färdriktningen B och vid minsta mätsträcka på 10 cm. Flytta alltid mätverktyget längs en rak linje med ett lätt tryck på väggen, så att hjulen har säker väggkontakt. Objekt som skiljer sig från väggens material registreras. I

displayen anges objektdjup och, om möjligt, objektmaterialet.

Optimala resultat uppnås när mätsträckan är minst 40 cm och mätverktyget rörs långsamt över hela det ställe som ska undersökas. Som tillförlitliga betraktas, funktionsmässigt, objektens ovansidor, som löper tvärs mot mätverktygets rörelseriktning.

Kör därför alltid korsvis över det område som ska undersökas.

Om det finns flera objekt över varandra i väggen visas på displayen det objekt vars ovansida ligger närmast. De hittade objektens egenskaper visas på displayen (16) kan avvika från objektets faktiska egenskaper. Särskilt mycket tunna objekt visas som tjockare på displayen. Grövre, cylinderformade objekt (t.ex. plast- eller vattenrör) kan visas som smalare än vad de faktiskt är på displayen.

Objekt som kan hittas

• Plaströr (t.ex. vattenrör i plast, för golv- och väggvärme osv., med en minsta diameter på 10 mm, tomma rör med minst 20 mm diameter) - Elektriska ledningar (oberoende av om de är spänningsförande eller inte) Trefasledningar (t.ex. till spisen) Lågspänningsledningar (t.ex. ringklocka, telefon) - Olika sorters metallrör, -stänger, -balkar (t.ex. stål, koppar, aluminium)
• Armeringsjärn - Träbalkar
• Hålrum

Mätning möjlig

I betong/armerad betong - I murverk (tegel, lättbetong, lättklinker, pimpstensbetong, kalksten) - I lätta väggar - Under ytor som puts, kakel, tapeter, parkett, matta Bakom trä, gips

Särskilda mätningar

Olämliga förhållanden kan inverka på mätresultatet: Väggar i flera skikt - Tomma plaströr och träbalk i hålrum och lätta väggar - Objekt som löper snett i väggen - Fuktigt väggmaterial - Metallytor - Hålrum i en vägg; dessa kan visas som objekt - Nära apparater som genererar kraftiga magnetiska eller elektromagnetiska fält, t.ex. mobilradiostationer eller generatorer

Driftstart

In- och urkoppling

Se till att mätverktygets sensorområde (9) inte är fuktigt. Torka vid behov av mätverktyget med en trasa. - Om mätverktyget har utsatts för kraftig temperaturförändring, låt det tempereras innan du startar det.

Inkoppling

- För att starta mätinstrumentet, tryck på på/av-knappen (15) eller på startknappen (11). - LED:n (17) lyser grönt och startbildskärmen visas på displayen i 4 s (16). - Om du varken utför någon mer mätning eller trycker på någon knapp, stänger det av sig automatiskt efter 5 min. I menyn Inställningar kan du ändra denna (se, , Sidan 75).

Stänga av

• För att stänga av mätverktyget, tryck på på-/avknappen (15).
• Vid avstängning av mätverktyget bibehålls alla valda inställningar i menyerna.

Sätta på och stänga av signalljudet

Med knappen signalljud (13) kan du sätta på eller stänga av signalljudet. I menyn Inställningar kan du välja typ av signal i undermenyn < Ljudsignaler> (se, < Ljudsignaler>, Sidan 75).

Mätprocedur

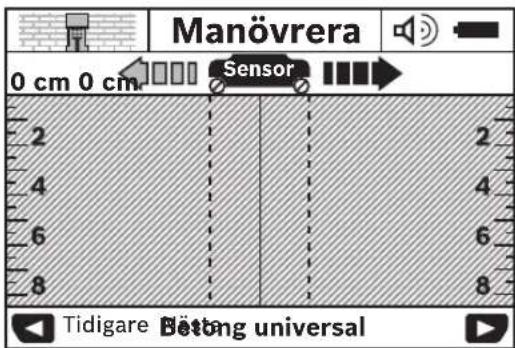

Sätt på mätverktyget. I displayen (16) visas standardvisningsskärmen.

Sätt mätverktyget på väggen och rör det i färdriktningen (se Funktionssätt (se bild B), Sidan 72) över väggen. Mätresultatet visas efter en minsta mätsträcka på 10 cm i displayen (16). För att få mätresultat, flytta mätverktyget helt och långsamt över förmodade objekt i väggen. Om du lyfter av mätverktyget från väggen under mätningens gång eller inte manövrerar in det på mer än 2 minuter (trycker på någon knapp) bibehålls det senaste mätresultatet på displayen. I sensorområdets indikation (c) visas meddelandet . Om du sätter mätverktyget på väggen, flyttar det vidare, eller trycker på startknappen (11) startar mätningen om.

Om LED:n (17) lyser rött finns det ett objekt i sensorområdet. Om LED:n (17) lyser grönt finns det inget objekt i sensorområdet. Om LED:n (17) blinkar rött finns det ett spänningsförande objekt i sensorområdet.

Innan du borrar, sågar eller fräser i väggen bör du säkra dig mot faror genom andra informationskällor också. Eftersom mätresultaten kan påverkas av omgivningen eller väggens beskaffenhet kan risken föreligga även om inget objekt indikeras i sensorområdet (LED:n (17) lyser grönt).

Om det finns ett objekt under sensorn visas det i sensorområdet (c) på indikationen. En materialintegrering är möjlig beroende på objektets storlek och djup. Objektdjupet (I) fram till det hittade objektets ovansida visas i statusraden.

Anmärkning: Så väl indikationen av objektdjupet (I) som av materialegenskapen (m) hänför sig på det svarta objektet i sensorn.

Indikeringen Objektmaterial (m) kan visa följande egenskaper:

• magnetiskt, t.ex. armeringsjärn
• icke metalliskt, t.ex. trä eller plast
• Materialegenskap okänd

Indikeringen av spänningsförande ledningar (n) kan visa följande egenskaper:

- spänningsförande

Anvisning: Vid spänningsförande objekt visas ingen ytterligare egenskap.

• Ej tydligt om spänningsförande eller inte

Anmärkning: Trefasledningar visas eventuellt inte som spänningsförande ledningar.

Bestämningen av egenskapen "spänningsförande" kan vara kraftigt inskränkt vid hög relativ luftfuktighet (>50%).

Lokalisering av objekt

För att lokalisera objekt,äck att mätsträckan korsas en gång.

Om du inte har hittat något objekt, upprepa rörelsen tvärs mot den ursprungliga mätriktningen (se „Funktionssätt (se bild B)”, Sidan 72).

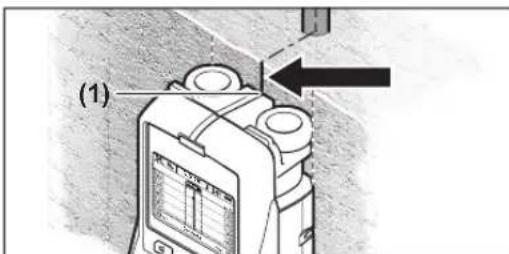

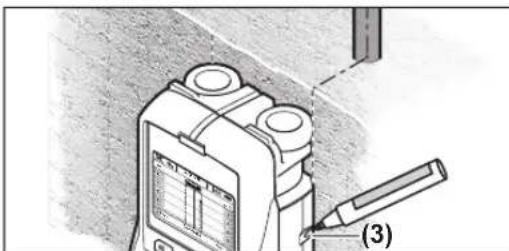

Om du vill lokalisera och markera ett hittat objekt exakt, för mätverktyget tillbaka över mätsträckan.

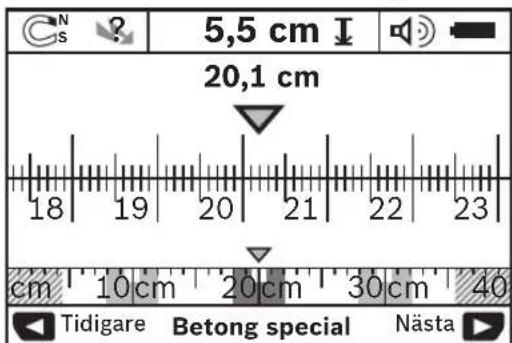

Om ett objekt, som i exemplet, visas i mitten, under mittlinjen (k) i displayen (16) kan du montera en grov markering på den övre markeringshjälpen (1). Denna markering är emellertid exakt endast när det rör sig om ett objekt som löper precis vertikalt, eftersom sensorområdet befinner sig något under den övre markeringshjälpen.

För exakt visning av objektet i väggen, rör mätverktyget åt vänster eller höger, tills det hittade objektet ligger under en ovansida. Om det hittade objektet visas i displayen (16) exempelvis mitten under den streckade högra linjen (g) kan du markera det exakt på höger markeringshjälp (3).

Du kan fastställa hur ett hittat objekt löper i väggen genom att göra flera mätningar efter varandra (se bild I) (se

"Exempel på mätresultat", Sidan 75). Markera och koppla ihop de aktuella mätpunkterna.

Genom att trycka på startknappen (11) kan du när som helst radera de hittade objekten och starta en ny mätning.

Byte av driftsätt

Du kan växla med väljarknapparna (10) och (12) mellan de olika driftsätten (lägena).

• Tryck kort på urvalsknappen (10) för att välja nästa driftsätt. Tryck kort på urvalsknappen (12) för att välja föregående driftsätt.

Genom val av driftstyp kan du anpassa mätverktyget efter olika väggmaterial. Den aktuella inställningen kan när som helst registreras i visningsområdet (h) på skärmen.

(förinställd)

Driftsättet är lämpligt för de flesta användningarna i murverk eller betong. Plast- och metallobjekt, samt elledningar visas. Hålutrymmen i mursten eller tomma plaströr med en diameter på mindre än 2 cm visas kanske inte. Maximalt mätdjup är 8 cm.

Driftsättet är särskilt lämpligt för användning vid fuktig betong. Armeringsjärn, plast- och metallrör, samt elledningar visas. Det är ingen skillnad mellan spänningsförande och icke spänningsförande ledningar. Maximalt mätdjup är 6 cm.

Observera att betongen behöver flera månader för att torka helt.

Driftsättet är särskilt lämpligt för detektering av djupt liggande objekt i armerad betong. Armeringsjärn, plast- och metallrör, samt elledningar visas. Maximalt mätdjup är 15 cm.

Om för många objekt visas kan det hända att du för apparaten längs ett armeringsjärn. Flytta mätverktyget några centimeter och prova igen.

Driftsättet är särskilt lämpligt för detektering av metall-, metallförenings- och vattenfyllda plaströr, samt elledningar. Tomma plaströr visas inte. Maximalt mätdjup är 8 cm.

Driftsättet är lämpligt för att hitta träbalkar, metallstativ och elledningar i kallmurar (trä, gips osv.). Fyllda plaströr och träbalkar visas på samma sätt. Tomma plaströr visas inte. Maximalt mätdjup är 8 cm.

Driftsättet lämpar sig för lokalisering av metallobjekt och spänningsförande ledningar när andra driftsätt inte levererar tillfredsställande resultat i olika väggscenarier. I dessa fall är igenkänningsresultaten vid detta driftsätt högre, men mindre exakta.

Lokaliserbarheten kan vara kraftigt reducerad vid hög relativ luftfuktighet (>50 %).

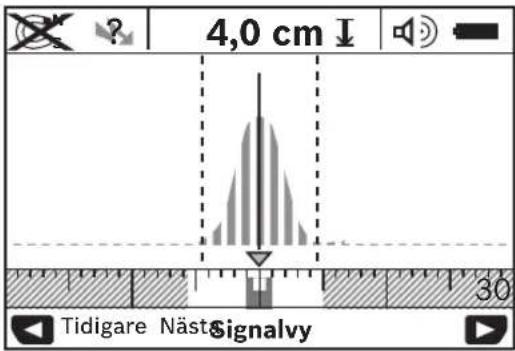

Driftsättet lämpar sig för användning på alla material. Signalstyrkan på den aktuella mätpositionen visas.

I detta driftsätt kan objekt som ligger nära varandra lokaliseras exakt och komplicerade materialkonstruktioner hittas bättre med hjälp av signalförloppet.

Kurvans högsta punkt visas på den lilla skalan ovanför visningen av driftsättet (h) i U-form. Ett objekts djup och så långt möjligt materialegenskaperna visas. Maximalt mätdjup är 15 cm.

Med enbart signalstyrkan kan man inte få information om objektdjupet.

Anmärkning: Ett byte av visningssätt kan göras i alla driftsätt.

Tryck länge på urvalsknappen (10) eller (12) för att växla från standardvisningsskärmen till mätstocksläget.

Mätstocksläget visar exempel på samma situation som i bild D: tre järnstänger i jämnt avstånd. I mätstocksläget kan avståndet mellan hittade objekts mittpunkter fastställas. Under visningen av objektdjupet (I) anges mätsträckan från startpunkten, t.ex. 20,1 cm.

I den lilla skalan ovanför visningen av driftsättet (h) visas de hittade tre objekten som rektanglar.

Anmärkning: Såväl indikationen av objektdjupet (I) som av materialegenskapen (m) hänför sig på det svarta objektet i sensorn.

För att komma tillbaka till standardvisningsskärmen, tryck kort på urvalsknappen (10) eller (12).

Anmärkning: Endast visningen växlar, inte mätläget!

Menyn Inställningar

För att komma till menyn Inställningar trycker du kort på Setup-knappen (14).

För att lämna menyn trycker du på startknappen (11). De valda inställningarna aktiveras. Standardvisningsskärmen för mätningen aktiveras.

Navigera i menyn

Tryck på Setup-knappen (14) för att bläddra nedåt.

Tryck på urvalsknapparna (10) och (12) för att välja värdena:

- Med urvalsknappen (10) väljer du höger resp. följande värde.

- Med urvalsknappen (12) väljer du vänster resp. föregående värde.

I menyn kan du ändra menyspråket. Förinställt är .

I menyn kan du ställa in vissa tidsintervall efter vilka mätverktyget ska stänga av sig automatiskt om inga mätningar eller inställningar har utförts. Förinställda är < 5min>

I menyn < Lystid> kan du ställa in ett tidsintervall i vilket displayen (16) ska belysas. Förinställda är < 30s> .

I menyn < Ljusstyrka> kan du ställa in displaybelysningens ljusstyrka. Förinställda är .

I menyn < Ljudsignaler> kan du ställa in när mätverktyget ska ge ifrån sig en signalton, förutsatt att du inte har stängt av signalen med knappen Ljudsignal (13).

- Förinställt är : en ljudsignal hörs vid varje knapptryckning, alltid när ett väggobjekt befinner sig under sensorområdet. Vid spänningsförande ledningar hörs en varningssignal med kort livslängd. Vid inställningen hörs en ljudsignal vid varje knapptryckning och varningssignalen för spänningsförande ledningar (kort livslängd) när mätverktyget visar en strömledning. - Vid inställningen hörs en ljudsignal endast vid en knapptryckning.

I menyn kan du ställa in vilket driftsätt som ska vara förvalt efter inkoppling av mätverktyget. Förinställt driftsätt är .

Menyn Ytterligare inställningar

För att komma till menyn <Ytterligare inställningar> trycker du kort på Setup-knappen (14), när mätverktyget är avstängt, och på på-/av-knappen (15).

För att lämna menyn trycker du på startknappen (11). Standardvisningsskärmen för mätningen aktiveras och inställningarna aktiveras.

Navigera i menyn

Tryck på Setup-knappen (14) för att bläddra nedåt.

Tryck på urvalsknapparna (10) och (12) för att välja värdena:

• Med urvalsknappen (10) väljer du höger resp. följande värde. -Med urvalsknappen (12) väljer du vänster resp. föregående värde.

I menyn finns information om mätverktyget, t.ex. om . I menyn <Återställ inställningar> kan du återställa fabriksinställningarna.

Exempel på mätresultat

Anmärkning: I exemplen nedan är ljudsignalen inkopplad på mätverktyget.

Beroende på storlek och djup på det objekt som befinner sig under sensorområdet kan man inte alltid fastställa utan tvivel om detta objekt är spänningsförande eller inte. I detta fall visas symbolen ? i visningen (n).

Spänningsförande ledning (se bild C)

I sensorområdet finns ett metallhaltigt, spänningsförande objekt, t.ex. en elkabel. Maximalt objektdjup är 1,5 cm. Mätverktyget sänder varningssignalen för spänningsförande ledningar så fort elkabeln registreras av sensorn.

Järnstång (se bild D)

I sensorområdet finns ett magnetiskt objekt, t.ex. en järnstång. Till vänster och höger om den finns ytterligare objekt utanför sensorområdet. Maximalt objektdjup är 5,5 cm. Mätverktyget ger ifrån sig en ljudsignal.

Kopparrör (se bild E)

I sensorområdet finns ett metallobjekt, t.ex. ett kopparrör. Objektdjupet är 4 cm. Mätverktyget ger ifrån sig en ljudsignal.

I sensorområdet finns ett objekt som inte är av metall. Det handlar om ett ytnära plast- eller träobjekt. Mätverktyget ger ifrån sig en ljussignal.

Utdragen yta (se bild G)

I sensorområdet finns en utdragen yta av metall, t.ex. en metallplatta. Objektdjupet är 2 cm. Mätverktyget ger ifrån sig en ljudsignal.

Många oklara signaler (se bilder H–I)

Om standardvisningsskärmen visar många objekt består väggen förmodligen av många hålrum. Växla till driftsättet för att dölja hålrum i stor utsträckning. Om det fortfarande visas för många objekt måste du göra flera mätningar med förskjuten höjd och markera de objekt som

visas på väggen. Förskjutna markeringar är ett tecken på hålrum, markeringar på en linje tyder däremot på ett objekt.

Fel – Orsaker och åtgärder

Fel Orsak Åtgärd

Mätverktyget kan inte startas. Batterier tomma Byta batterier
	Batterierna sitter fel Kontrolera att batterierna sitter som de ska
Mätverktyget ar inkopplat och reagerar inte.		Ta ut batterierna och sätt in demigen
	Mätverktyget ar für varmt ellerFor kallt	Vänta tills mätverktyget har{nätt tillåtet temperaturområde
Displayindikation: <Hjul lyft>	Hjulet forlorar kontakten medvöggen.	Tryck på startknappen (11) och observera att bända hjulhar kontakt med vöggen när du flyttar mätverktyget.Lagg en tunn papp mellan hjulen och vöggen omvögarna ar ojemna
Displayindikation: <För snabbt>	Mätverktyget flyttas med forhaghestighet	Tryck på startknappen (11) och flytta mätverktygetlängsamt over vöggen
		Vänta tills mätverktyget har{nätt tillåtettemperaturområde
		Vänta tills mätverktyget har{nätt tillåtettemperaturområde
		Mätverktyget stängs automatiskt av.Atgärda om möjlgiteventuella radiostörningsköllor, t.ex. WLAN, UMTS,flygradar, sändningsmaster erler mikrovågor, sätt sedanpà mätverktygetigen.

Underhåll och service

Underhåll och rengöring

Kontrollera mätverktyget före varje användning. Vid synliga skador eller lösa delar inuti mätverktyget kan det inte längre garanteras att det fungerar säkert. Håll mätverktyget rent och torrt för bra och säkert arbete. Sänk inte ner mätinstrumentet i vatten eller andra vätskor. Torka av smuts med en torr, mjuk trasa. Använd inga rengörings- eller lösningsmedel.

Se till att serviceluckan (7) alltid är ordentligt stängd. Serviceluckan får endast öppnas av auktoriserad kundtjänst för Bosch elverktyg.

Förvara och transportera endast mätverktyget i medföljande skyddsväska. Skicka in mätinstrumentet i skyddsväskan vid reparation.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar

och informationer om reservdelar hittar du också under: www.bosch-pt.com

Bosch applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid det 10-siffriga produktnumret, som finns på produktens typskylt, vid förfrågningar och reservdelsbeställningar.

Svenska

Mätverktyg, batteri, tillbehör och förpackningar ska omhändertas på miljövänligt sätt för återvinning.

Släng inte mätverktyg och batterier i hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU ska förbrukade mätinstrument; och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering.

Norsk

Visningen av spenningsførende ledninger (n) kan angi følgende egenskaper:

• Spenningsførende

104.5
