Produkttyp	Digital detektor
Märke	Bosch
Modell	Truvo
Max. detekteringsdjup (järnmetaller)	70 mm
Max. detekteringsdjup (icke-järnmetaller, koppar)	60 mm
Max. detekteringsdjup (spänningsförande kopparrör)	50 mm
Kalibrering	Automatisk (manuell möjlig)
Automatisk avstängning	Efter ca 10 min
Driftstemperatur	0 °C till +40 °C
Förvaringstemperatur	-20 °C till +70 °C
Relativ luftfuktighet	30 % till 80 %
Strömförsörjning	3 batterier 1,5 V LR3 (AAA)
Drifttid (alkaliska batterier)	Ca 5 h
Vikt (enligt EPTA 01:2014)	0,15 kg
Detekteringsindikering	LED-indikator (grön/gul/röd) och ljudsignal
Huvudfunktioner	Detektering av järnmetaller, icke-järnmetaller och spänningsförande kablar (110–240 V, 50/60 Hz)
Underhåll och rengöring	Mjuk, torr trasa; använd inte rengöringsmedel eller lösningsmedel
Säkerhet	Använd inte i explosiv atmosfär; konsultera andra informationskällor före borrning
Reservdelar och reparationsmöjlighet	Reparation av kvalificerad person med originaldelar; Bosch eftermarknadsservice

Vanliga frågor - Truvo BOSCH

Hur startar jag Bosch Truvo-detektorn?

Skjut strömbrytaren På/Av (3) nedåt. Efter en kort självtest tänds den gröna lysdioden och enheten är redo att användas.

Vad betyder den gröna signalindikatorn?

Den gröna lysdioden indikerar att inget föremål detekteras i detekteringszonen.

Vad betyder den gula lysdioden?

Den gula lysdioden signalerar att ett metallföremål befinner sig nära sensorn, eller att det är ett litet eller djupt föremål, eller att mätningen störs av väggens sammansättning.

Vad betyder den röda lysdioden med kontinuerlig ton?

Den röda lysdioden med kontinuerlig ton indikerar att ett metallföremål detekteras i sensorns detekteringszon.

Vad betyder den snabbt blinkande röda lysdioden med pulserande ton?

Det indikerar detektering av en spänningsförande elkabel (110–240 V).

Hur utför jag en manuell kalibrering?

1. Sätt på enheten. 2. Ta bort ett batteri. 3. Stäng av utan att sätta tillbaka batteriet. 4. Sätt tillbaka batteriet. 5. Håll alla metallföremål borta. 6. Slå på och stäng av inom 3 sekunder (lysdioden blinkar rött). 7. Slå på igen inom 0,5 s: kalibreringen varar 6 s (grön blinkande lysdiod). Enheten är sedan redo.

Vilken typ av batterier ska användas?

Använd alkaliska manganbatterier av typ LR3 (AAA). Uppladdningsbara batterier rekommenderas inte.

Hur rengör jag detektorn?

Rengör enheten med en mjuk, torr trasa. Använd inte rengöringsmedel eller lösningsmedel. Undvik att applicera metallskivor på detekteringszonen.

Varför blinkar lysdioden grönt/gult/rött utan att något föremål detekteras?

Det indikerar ett fel på enheten. Skicka den till Boschs eftermarknadsservice för reparation.

Hur markerar jag platsen för ett detekterat föremål?

Använd markeringarna (1) på enheten: ytterkanterna motsvarar övergången från gult till rött på lysdioden; mitten indikeras av maximal ljudstyrka. Markera med en penna.

BRUKSANVISNING Truvo BOSCH

Samtliga anvisningar ska läsas och beaktas. Om mätverktyget inte används enligt dessa anvisningar kan de integrerade skydden i mätverktyget påverkas. Förvara dessa anvisningar för framtida bruk.

Låt endast kvalificerad fackpersonal reparera mätverktyget med originalreservdelar. Detta garanterar att mätverktygets säkerhet upprätthålls.

Bosch Power Tools 1 609 92A 3FC(4.8.16)

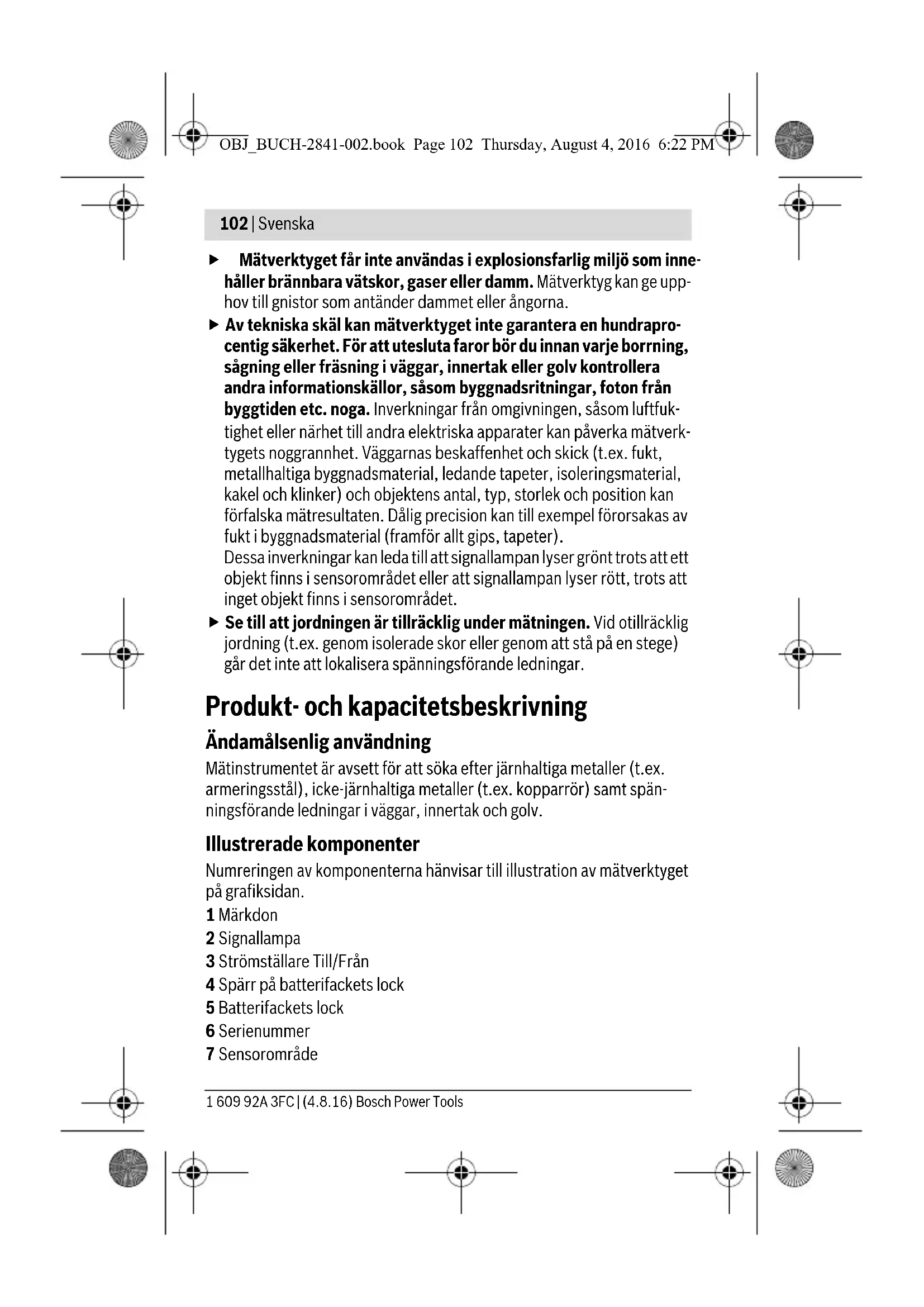

102 | Svenska

Mätverktyget får inte användas i explosionsfarlig miljö som innehåller brännbara vätskor, gaser eller damm. Mätverktyg kan ge upphov till gnistor som antänder dammet eller ångorna. Av tekniska skäl kan mätverktyget inte garantera en hundraprocentig säkerhet. För att utesluta faror bör du innan varje borrning, sågning eller fräsning i väggar, innertak eller golv kontrollera andra informationskällor, såsom byggnadsritningar, foton från byggtiden etc. noga. Inverkningar från omgivningen, såsom luftfuktighet eller närhet till andra elektriska apparater kan påverka mätverktygets noggrannhet. Väggarnas beskaffenhet och skick (t.ex. fukt, metallhaltiga byggnadsmaterial, ledande tapeter, isoleringsmaterial, kakel och klinker) och objektens antal, typ, storlek och position kan förfalska mätresultaten. Dålig precision kan till exempel förorsakas av fukt i byggnadsmaterial (framför allt gips, tapeter).

Dessa inverkningar kan leda till att signallampan lyser grönt trots att ett objekt finns i sensorområdet eller att signallampan lyser rött, trots att inget objekt finns i sensorområdet.

Se till att jordningen är tillräcklig under mätningen. Vid otillräcklig jordning (t.ex. genom isolerade skor eller genom att stå på en stege) går det inte att lokalisera spänningsförande ledningar.

Produkt- och kapacitetsbeskrivning

Ändamålsenlig användning

Mätinstrumentet är avsett för att söka efter järnhaltiga metaller (t.ex. armeringsstål), icke-järnhaltiga metaller (t.ex. kopparrör) samt spänningsförande ledningar i väggar, innertak och golv.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av mätverktyget på grafiksidan.

1 Markdon 2 Signallampa 3 Strömställare Till/Från 4 Spärr på batterifackets lock 5 Batterifackets lock 6 Serienummer 7 Sensorområde

Svenska | 103

Tekniska data

Digital detektor Truvo
Produktnummer	3 603 F68 2..
max. detekteringsdjup*:
- Järrn	70 mm
- Icke-järnmetall (kopparrör)	60 mm
- Kopparledningar (spänningsförande)**	50 mm
Kalibrering	automatisch
Automatisch frånkoppling after ca	10 min
Driftstemperatur	0 °C...+40 °C
Lagringstemperatur	-20 °C...+70 °C
Relativ luftfuktigkeit	30 ... 80 %
Primärbatterier	3 x 1,5 V LR3 (AAA)
Drifttid (alkali-mangan-batterier) ca.	5 h
Vikt enlicht EPTA-Procedure 01:2014	0,15 kg
* Beroende på objektets material och storlek samt material och tillständ hos under-laget (vägg, innertak, golv)
** ringa detekteringsdjup vid iche spänningsförande ledninger
▶ Mätresultatet kan bli nagot sämre vad gäller noggrannhet och registraringsdjup vid ogynnsam beskaffenhet hos underlaget.
Serienumret 6 på typskylten identiler mätverktyget entydigt.

Montage

Insättning/byte av batterier

Alkaliska mangan-batterier rekommenderas för mätinstrumentet.

För att öppna batterifackets lock 5, tryck på spärren 4 och fäll upp locket. Sätt i batterierna. Kontrollera korrekt polaritet enligt märkning på batterifackets insida.

• Ta bort batterierna om mätverktyget inte används under en längre tid. Batterierna kan korrodera eller självurladdas vid långvarig förvaring.

Drift

Driftstart

Skydda mätverktyget mot väta och direkt solljus. Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar. Lämna inte mätverktyget under en längre tid, t.ex. i bilen. Om mätverktyget varit utsatt för större temperaturväxlingar, låt det balanseras innan du använder det. Vid extrem temperatur eller temperaturväxlingar kan mätverktygets precision påverkas menligt. Undvik att utsätta mätverktyget för kraftiga stötar eller fall.

In- och urkoppling

Kontrollera innan mätverktyget kopplas på att sensorområdet 7 inte är fuktigt. Om så behövs, torka av mätverktyget med en trasa.

För att slå på mätinstrumentet, skjut på-/av-knappen 3 nedåt.

Efter ett kort självtest är mätinstrumentet redo att användas. Detta visas genom att signallampan 2 lyser. Om signallampan 2 inte lyser efter påslagning, byt ut batterierna.

För att stänga av mätinstrumentet, skjut på-/av-knappen 3 uppåt.

Efter ca 10 minuters mätning stängs mätverktyget automatiskt av för att skona batteriet.

Anvisning: Om mätinstrumentet har stängts av automatiskt så befinner sig på-/avknappen 3 ännu i position på. För att starta mätverktyget stänger du först av det och sätter sedan på det igen.

Driftsätt

Mätverktyget detekterar objekt under sensorområdet 7.

Signallampor Förklaring

grön Inget objekt hittades

Litet eller djupt liggande metallobjekt i sensorområdet eller påverkan på sensorn genom ofördelaktig väggbeskaffenhet

Signallampor Förklaring

röd och fast sken Metallobjekt har hittats i sensorområdet

röd blinkande (snabb) och pulserande följd Spänningsledande ledning har upptäckts

Sätt mätinstrumentet på den yta som ska undersökas och rör det i sidled.

• Om inget metallobjekt registreras i underlaget lyser signallampan 2 i grönt och ingen signalton hörs.
• Om mätinstrumentet närmar sig ett metallobjekt lyser signallampan 2 i gult och övergår till rött när det närmar sig metallobjektet. Så snart signallampan lyser i rött hörs en signalton som stiger när metallobjektet närmar sig ännu mer.
• Över ett metallobjekt lyser signallampan 2 i rött och en signalton med maximal tonhöjd hörs.

▷ Aven vid gul signallampa 2 kan det finnas metallföremål under sensorområdet. Mindre eller djupt liggande metallobjekt finns i sensorns närhet, eller väggens beskaffenhet påverkar mätresultatet.

Vid första överföringen visas metallobjektets position endast ungefär. Om du för mätinstrumentet över metallobjektet flera gånger blir registreringen av objektet mer precis. När du kört över det flera gånger (utan att lyfta mätinstrumentet från underlaget) kan metallobjektets position visas exakt: om signallampan 2 lyser rött och ljudsignalen hörs, sitter metallobjektet under sensorområdet. När tonhöjden på signaltonen är som högst finns metallobjektet under sensorns mitt.

Sökning av spänningsförande ledningar

Mätinstrumentet visar ledningar som leder spänning mellan 110 V och 240 V och dess frekvens som motsvarar standard (växelström på 50 resp. 60 Hz). Andra ledningar (likström, högre/lägre frekvens eller spänning) samt icke-spänningsförande ledningar kan inte hittas tillförlitligt, men de visas som metallobjekt.

Sökning efter spänningsförande ledningar sker automatiskt vid varje mätning. Om en spänningsförande ledning hittas blinkar signallampan 2 i rött och en pulserande signalton hörs i snabb följd. För mätinstrumentet upp

repade gånger över ytan för att lokalisera den spänningsförande ledningen mer precist. Efter flera överföringar kan positionen för den spänningsförande ledningen visas mycket precist.

Spänningsförande ledningar kan lättare hittas då strömförbrukare (t.ex. lampor, apparater) är anslutna till ledningen och påslagna. Stäng av strömförbrukarna innan du borrar, sågar eller fräser i en vägg.

Anvisning: Se till att du har ett fast grepp om mätinstrumentet, utan handskar, för att få en bra jordning. Observera dessutom att stegar/ställningar måste vara jordade. Undvik därför stegar/ställningar vars fötter är i plast. Bär inte isolerande skor.

Under vissa omständigheter (som t.ex. bakom metallytor eller bakom mycket torra eller mycket fuktiga ytor) kan spänningsförande ledningar inte hittas säkert. Om signallampan 2 lyser gult över ett större område skärmar materialet av elektriskt och sökningen efter spänningsförande ledningar är inte tillförlitlig.

Arbetsanvisningar

Håll inte fast mätverktyget inom sensorns område för att undvika att påverka mätningen. Därigenom uppnår du noggrannare mätresultat.

Uppmärkning av objekt

Du kan markera objekt som hittats vid behov. Ytterkanterna på ett objekt hittar du genom att signallampan 2 växlar från gult till rött. Mitten på metallobjektet kan du fastställa med hjälp av tonhöjden. Markera det ställe du sökt efter med en blyertspenna med hjälp av markeringsstöden upptill och i sidorna 1.

Kontinuerlig blinkning grön/gul/röd

Om signallampan 2 blinkar omväxlande i grönt, gult och rött, även då inget metallföremål är i närheten, ska apparaten lämnas in till service.

Underhåll och service

Manuell kalibrering

Om signallamporna 2 lyser i rött eller gult, även om ingen metall befinner sig i närheten av mätinstrumentet, ska mätverktyget kalibreras på nytt.

Slå på mätenheten med på-/avknappen 3. Ta ut ett batteri från det påslagna mätinstrumentet.

• Stäng av mätinstrumentet med av-/påknappen 3 medan batteriet är urtaget.
• Lägg i batteriet i mätenheten igen (se till att polerna hamnar rätt!).
• Ta bort alla objekt i mätinstrumentets närhet (även armbandsur eller ringar i metall) och håll det i luften.
• Slå på mätinstrumentet med på-/avknappen 3 och stäng av den igen inom 3 sekunder. Mätinstrumentets signallampor 2 blinkar rött i långsam följd under 3 sekunder för att visa att det är redo för kalibrering. Slå på mätinstrumentet igen inom 0,5 sekunder. Kalibreringen startar och varar i ca. 6 sekunder. Signallamporna 2 blinkar grönt i snabb följd under 6 sekunder, kalibreringen utförs. Därefter är apparaten klar att användas igen och signallampan 2 lyser fast i grönt.

Anvisning: Om följden för avstängning och påslagning inte följs kan ingen kalibrering utföras. Signallampan 2 lyser antingen i gult eller rött, även om ingen metall finns i närheten. Upprepa kalibreringen i detta fall.

Fel - Orsak och åtgärd

Orsak Åtgärd

Signallampan 2 lyser inte

Mätinstrumentet ar inte påslaget	Sätt på mätverktyget.
Mätinstrumentet har stängt av sig själv	Stäng av mätverktyget och sätt sedan på detigen.
Inga batterier erller bat-terierna har lagts in fel	Lagg i batterier. Se till att polerna sitter rätt.
Batterierna ar tomma erller fel typ av batterier har används	Byt ut batterierna. Använd rätt typ av batterier.
*Se)därfor även andra informationsköllor innan du borrar, sägar eller fräser i vöggar,innertak erller golv (t.ex. rittingar).

108 | Svenska

Orsak Åtgärd

Signallampan 2 lyser i gult eller rött, även om ingen metall är i närheten (varning för metallobjekt)

Omgivningstemperaturen är för hög/för låg - Använd endast mätinstrumentet i specificerat temperaturområde på 0°C - 40°C

Kraftig temperaturväxling - Vänta tills mätverktyget har antagit omgivningstemperaturen.

Autokalibrering lyckades inte - Utför en manuell kalibrering.

Signallampan 2 lyser i gult eller rött över stora ytor på väggen (varning för metallobjekt)

Många, tätt liggande metallobjekt - Observera signaltonens tonhöjd för att skilja mellan enskilda metallobjekt. Metallobjekt som ligger för tätt ihop kan inte detekteras separat.*

Metallhaltiga byggmaterial - Vid byggmaterial i metall (t.ex. aluminiumisolering, värmeledningsplåt) kan en tillförlitlig detektion inte utföras.*

Massiva metallobjekt på baksidan av väggen - Vid massiva metallobjekt (t.ex. radiator) är en pålitlig detektion inte möjlig.*

Autokalibrering lyckades inte - Utför en manuell kalibrering.

Signallampan 2 blinkar rött över en stor yta på väggen (varning för spänningsförande kabel)

Otillräcklig jordning i väggen - Berör väggen med din fria hand med ett avstånd på 20-30 cm från mätinstrumentet för att jorda väggen.

• Se därför även andra informationskällor innan du borrar, sågar eller fräser i väggar, innertak eller golv (t.ex. ritningar).

Svenska | 109

Orsak Åtgärd

Ingen spänningsförande kabel hittades

Ingen/atypisk spans-ning hos kabeln	Sätt kabeln under spansning, t.ex. genom att slå på tillhörande strömbrytare. Detektion av kablar med växelspänning utanfor området 110-240V, 50-60 Hz är inte möjlig att utföra tillförlitigt.*
Kabeln ligger För djupt	Registraringsdjupet beror på byggmaterialiet och kan vara minde än maximalt registraringsdjup.*
Kabeln loper genom jordat metallrör	Använd mätinstrumentet För att hitta metallröret.
Mätinstrumentet är inte jordat	Ta ett stadigt tag i mätinstrumentetutan hand-skar. Stå inte på isolerande stegar eller ställ-ningar. Bär inte isolerande skor.
Avskärmande bygg-material aller alltförlag/hög luftfuktighet	Vid byggmateriali metallller alltför torra aller fuk-tiga byggmaterial (t.ex. vid lög erller hög luftfuktig-het) kan en tillförlitlig detektion inte utföras.*
Inget metallobjekt hittas
Metallobjektet ligger För djupt	Registraringsdjupet beror på byggmaterialiet och kan vara mindre än maximalt registraringsdjup.*
Metallobjektet är"For litet	Registraringsdjupet beror på objektet och kan vara mindre än maximalt registraringsdjup.*
Okoordinerad blinkning i färgerna grön, gul, röd
Störning på grund av elektriska eller magne-tiska fält	Häll avständ till apparater som utstrålar starka elektriska eller magnetiska fält (t.ex. datorer, kopplingsnätenheter).
*Se)därfor även andra informationsköllor innan du borrar, sägar erller fräser i väggar, innertak aller golv (t.ex. rittingar).

Orsak Åtgärd

Mätresultat oprecist/orimligt

Störande metallobjekt i sensorområdet

Ta bort alla störande metallobjekt (t.ex. arm-bandsur, armband, ringar etc.) från sensorområdet. Rör inte matverktyget i narheten av sensorn.

Autokalibrering lyckades inte. Utför en manuell kalibrering.

Kontinuerlig blinkning grön/gul/röd, även om ingen metall eller spänningsförande kabel är i närheten.

Mätinstrument defekt. Skicka mätinstrumentet till service.

• Se därför även andra informationskällor innan du borrar, sågar eller fräser i väggar, innertak eller golv (t.ex. ritningar).

Underhåll och rengöring

Torka av mätverktyget med en torr, mjuk trasa. Använd inte rengörings- eller lösningsmedel.

För att inte påverka mätresultaten får inom sensorområdet 7 på detektorns fram- och baksida varken dekaler eller skyltar placeras och absolut inte skyltar av metall.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte mätverktyg och inte heller batterier i hushållsavfall!

Enligt europeiska direktivet 2012/19/EU måste obrukbara mätverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.
