Ürün Tipi	Dijital Dedektör
Marka	Bosch
Model	Truvo
Maks. Tespit Derinliği (demirli metaller)	70 mm
Maks. Tespit Derinliği (demirsiz metaller, bakır)	60 mm
Maks. Tespit Derinliği (elektrikli bakır borular)	50 mm
Kalibrasyon	Otomatik (manuel mümkün)
Otomatik Kapanma	Yaklaşık 10 dakika sonra
Çalışma Sıcaklığı	0 °C ila +40 °C
Depolama Sıcaklığı	-20 °C ila +70 °C
Bağıl Nem	%30 ila %80
Güç Kaynağı	3 adet 1,5 V LR3 (AAA) pil
Çalışma Süresi (alkalin piller)	Yaklaşık 5 saat
Ağırlık (EPTA 01:2014'e göre)	0,15 kg
Tespit Göstergesi	LED gösterge (yeşil/sarı/kırmızı) ve sesli sinyal
Ana Fonksiyonlar	Demirli, demirsiz metaller ve elektrik kablolarının tespiti (110–240 V, 50/60 Hz)
Bakım ve Temizlik	Yumuşak ve kuru bir bez; deterjan veya çözücü kullanmayın
Güvenlik	Patlayıcı ortamda kullanmayın; delme işleminden önce diğer bilgi kaynaklarına danışın
Yedek Parçalar ve Onarılabilirlik	Orijinal parçalarla yetkili kişi tarafından onarım; Bosch satış sonrası hizmeti

Sık sorulan sorular - Truvo BOSCH

Bosch Truvo dedektörü nasıl çalıştırılır?

Açma/Kapama düğmesini (3) aşağı itin. Kısa bir otomatik testten sonra yeşil gösterge yanar ve cihaz kullanıma hazırdır.

Yeşil gösterge ne anlama gelir?

Yeşil gösterge, algılama alanında hiçbir nesne tespit edilmediğini gösterir.

Sarı gösterge ne anlama gelir?

Sarı gösterge, sensörün yakınında metal bir nesne olduğunu veya küçük/derin bir nesne olduğunu ya da duvar bileşiminin ölçümü bozduğunu belirtir.

Sürekli tonla kırmızı gösterge ne anlama gelir?

Sürekli tonla kırmızı gösterge, sensörün algılama alanında metal bir nesne tespit edildiğini gösterir.

Hızlı yanıp sönen kırmızı gösterge ve nabız tonu ne anlama gelir?

Bu, elektrik kablosunun (110–240 V) tespit edildiğini gösterir.

Manuel kalibrasyon nasıl yapılır?

1. Cihazı açın. 2. Bir pili çıkarın. 3. Pili takmadan kapatın. 4. Pili yeniden takın. 5. Tüm metal nesneleri uzaklaştırın. 6. 3 saniye içinde açıp kapatın (gösterge kırmızı yanıp söner). 7. 0,5 s içinde tekrar açın: kalibrasyon 6 s sürer (yeşil gösterge yanıp söner). Ardından cihaz hazırdır.

Hangi tip piller kullanılmalıdır?

LR3 (AAA) tipi alkalin manganez piller kullanın. Şarj edilebilir piller önerilmez.

Dedektör nasıl temizlenir?

Cihazı yumuşak ve kuru bir bezle temizleyin. Deterjan veya çözücü kullanmayın. Algılama alanına metal plakalar uygulamaktan kaçının.

Nesne tespit edilmezken gösterge neden yeşil/sarı/kırmızı yanıp sönüyor?

Bu, cihazda bir arıza olduğunu gösterir. Onarım için Bosch satış sonrası servisine gönderin.

Tespit edilen bir nesnenin konumu nasıl işaretlenir?

Cihaz üzerindeki işaretleri (1) kullanın: dış kenarlar göstergenin sarı/kırmızı değişimine karşılık gelir; merkez maksimum ses yoğunluğu ile belirtilir. Bir kalemle işaretleyin.

KULLANIM KILAVUZU Truvo BOSCH

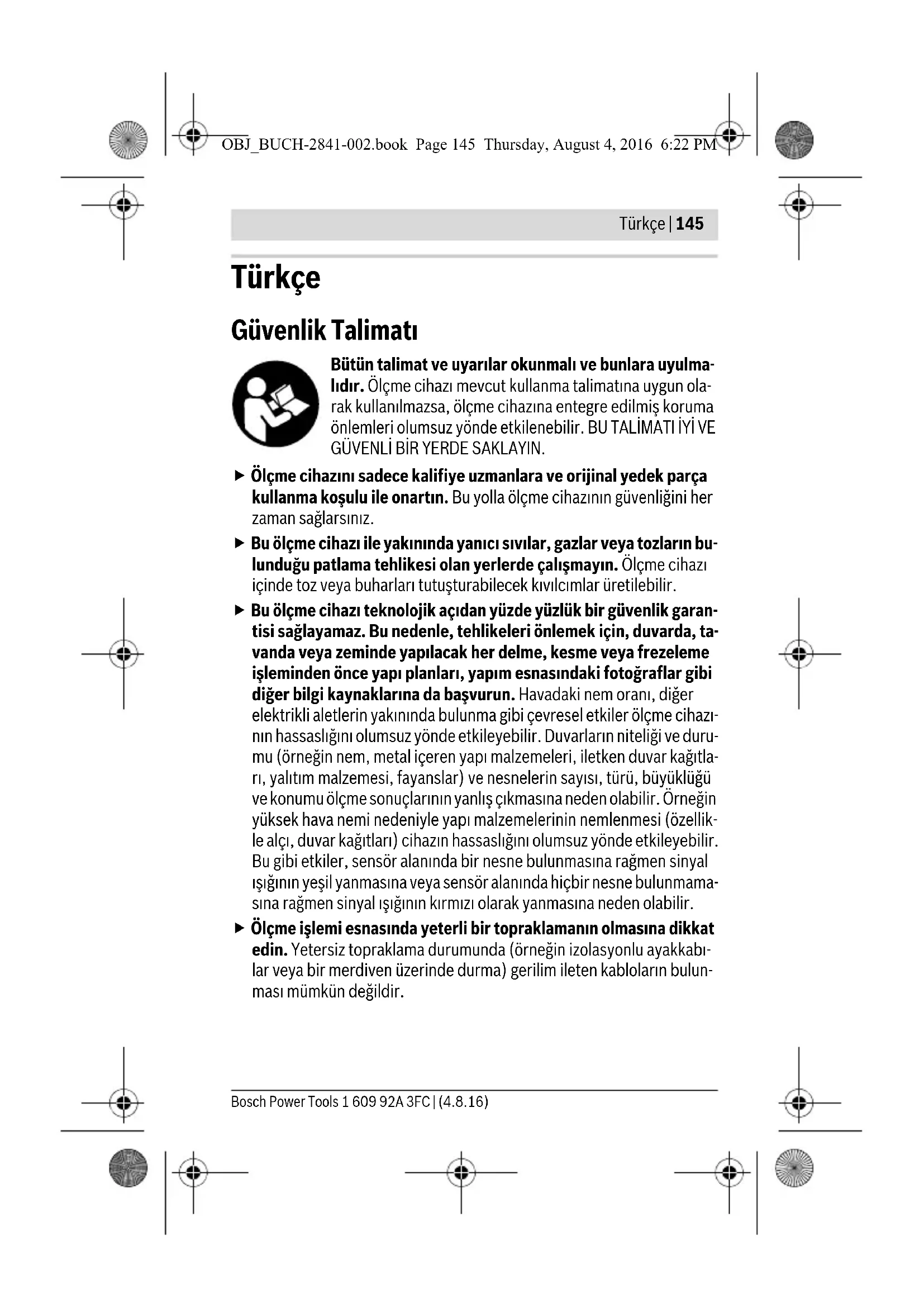

Bütün talimat ve uyarılar okunmalı ve bunlara uyulmalıdır. Ölçme cihazı mevcut kullanma talimatına uygun olarak kullanılmazsa, ölçme cihazına entegre edilmiş koruma önlemleri olumsuz yönde etkilenebilir. BU TALİMATI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN.

Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onarın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız.

▷ Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın. Ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir.

▷ Bu ölçme cihazı teknolojik açıdan yüzde yüz bir güvenlik garantisi sağlayamaz. Bu nedenle, tehlikeleri önlemek için, duvara, tavana veya zemine yapılacak her delme, kesme veya frezeleme işleminden önce yapı planı, yapım esnasındaki fotoğraflar gibi diğer bilgi kaynaklarına da başvurun. Havadaki nem oranı, diğer elektrikli aletlerin yakınında bulunma gibi çevresel etkiler ölçme cihazının hassasiyetini olumsuz yönde etkileyebilir. Duvarların niteliği ve durumu (örneğin nem, metal içeren yapı malzemeleri, iletken duvar kağıtları, yalıtım malzemesi, fayanslar) ve nesnelerin sayısı, türü, büyüklüğü ve konumu ölçme sonuçlarının yanlış çıkmasına neden olabilir. Örneğin yüksek hava nemi nedeniyle yapı malzemelerinin nemlenmesi (özellikle alçı, duvar kağıtları) cihazın hassasiyetini olumsuz yönde etkileyebilir. Bu gibi etkiler, sensör alanında bir nesne bulunmasına rağmen sinyal işiğinin yeşil yanmasına veya sensör alanında hiçbir nesne bulunmamasına rağmen sinyal işiğinin kırmızı olarak yanmasına neden olabilir.

Ölçme işlemi esnasında yeterli bir topraklamanın olmasına dikkat edin. Yetersiz topraklama durumunda (örneğin izolasyonlu ayakkabılar veya bir merdiven üzerinde durma) gerilim ileten kabloların bulunması mümkün değildir.

Ürün ve işlev tanımı

Usulüne uygun kullanım

Bu ölçme cihazı, duvarlarda, tavanlarda ve zeminlerdeki demirin (örneğin donatı demirleri), demir dışı metallerin (örneğin bakır borular) ve gerilim ileten kabloların aranması/taranması için tasarlanmıştır.

Şekli gösterilen elemanlar

Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazının şeklinin bulunduğu grafik sayfasında bulunmaktadır.

1 İşaretleme yardımcısı 2 Sinyal lambası 3 Açma/kapama şalteri 4 Batarya gözü kapak kilidi 5 Batarya gözü kapağı 6 Seri numarası 7 Sensör alanı

Teknik veriler

Dijital tarama cihazi Truvo
Ürün kodu	3 603 F68 2..
Maks. algilama derinligi*:
- Demir ller	70 mm
- Demir dhe metaller (bakır borular)	60 mm
- Bakır kabolar (gerilim iletir durumda)**	50 mm
Kalibrasyon	Otomatik
Kapama otomatigi yaklaşık	10 dak
İşletme sıçakkı	0 °C...+4 0 °C
Saklama sıçakkı	-20 °C...+70 °C

• Malzeme ve nesnenin büyüklüğüne ve zeminin malzemesi ve durumuna bağlıdır (duvarlar, tavanlar, zeminler) **Gerilim iletmeyen kablolarda daha düşük algılama derinliği Zemin özelliklerinin elverişsiz olması ölçme cihazının hassasiyetini ve algılama derinliğini olumsuz yönde etkileyebilir.

Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 6 ile olur.

Dijital tarama cihazı Truvo

Nispi hava nemi	30 ... 80%
Bataryalar	3 x 1,5 V LR3 (AAA)
İşletme suresi (alkali mangan bataryalar))yaklausık	5 h
Ağırkı EPTA-Procedure 01:2014'e,gore	0,15 kg

• Malzeme ve nesnenin büyüklüğüne ve zeminin malzemesi ve durumuna bağlıdır (duvarlar, tavanlar, zeminler). **Gerilim iletmeyen kablolarda daha düşük algılama derinliği. Zemin özelliklerinin elverişsiz olması ölçme cihazının hassasiyetini ve algılama derinliğini olumsuz yönde etkileyebilir.

Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 6 ile olur.

Montaj

Bataryaların takılması/değiştirilmesi

Bu ölçme cihazının alkali mangan bataryalarla çalıştırılması tavsiye olunur. Batarya gözü kapağını 5 açmak için kilide 4 basın ve batarya gözü kapağını kaldırın. Bataryaları yerleştirin. Bataryaları yerleştirirken batarya gözü kapağının iç kısmında bulunan şekle göre DOĞRU kutuplama yapmaya dikkat edin.

Cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çıkarın. Uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır.

İşletme

Çalıştırma

Ölçme cihazını nemden/ıslaklıktan ve doğan güneş ışınından koruyun. Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sıcaklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin. Aşırı sıcaklıklarda veya büyük sıcaklık değişikliklerinde ölçme cihazının hassasiyeti kaybolabilir. Ölçme cihazını şiddetli çarpma ve düşmelere karşı koruyun.

Açma/kapama

▶ Tarama cihazını açmadan önce sensör alanının 7 nemli olmamasına dikkat edin. Eğer gerekiyorsa cihazı bir bezle silerek kurulayın.

Ölçme cihazını açmak için açma/kapama şalterini 3 aşağı itin.

Kısa bir otomatik test süresinden sonra ölçme cihazı işletmeye hazır olur. Cihazın işletmeye hazır olması sinyal ışığının 2 yanması ile gösterilir. Cihaz açıldıktan sonra sinyal ışığı 2 yanmıyorsa, bataryaları yenilemeniz gerekir.

Ölçme cihazını kapatmak için açma/kapama şalterini 3 yukarı itin.

Yaklaşık 10 dakika içinde ölçme yapılmazsa, ölçme cihazı bataryaları korumak üzere otomatik olarak kapanır.

Not: Ölçme cihazı otomatik olarak kapandığında açma/kapama şalteri 3 açık pozisyonunda bulunur. Ölçme cihazını tekrar açmak için önce kapatın, sonra tekrar açın.

İşletim türleri

Bu tarama cihazı sensör alanı 7 altındaki nesneleri tarar.

Sinyal ışığı - Açıklama

Yeşil - Nesne bulunamadı

Sarı - Sensör yakınında metal nesne

• Sensör alanında küçük veya derinde metal nesne veya
• Elverişsiz duvar özellikleri nedeniyle sensörün olumsuz yönde etkilenmesi

Kırmızı ve sürekli ses

Sensör alanında metal nesne bulundu

Kırmızı yanıp sönen (hızlı tempo) ve atımlı ses serisi

Gerilim ileten kablo bulundu

Metal nesnelerin taranması

Cihaz açıldıktan sonra sinyal ışığı 2 yeşil olarak yanar.

Ölçme cihazını tarama yapılacak yüzeye yerleştirin ve yavaşça hareket ettirin.

• Zemin altında herhangi bir metal nesne algılanmazsa, sinyal ışığı 2 yeşil olarak yanmaya devam eder ve sinyal sesi duyulmaz.
• Ölçme cihazı bir metal nesneye yaklaştığında sinyal ışığı önce sarı olarak yanar ve metal nesneye yaklaşma devam edince kırmızıya dönüşür. Sinyal ışığı olarak yandığında, buna ek olarak bir sinyal sesi duyulur ve bu sinyalin şiddeti metal nesneye yaklaştıkça yükselir.
• Cihaz bir metal nesnenin üzerine geldiğinde sinyal ışığı 2 kırmızı olarak yanar ve maksimum yükseklikte bir sinyal sesi duyulur.

Sinyal ışığı 2 sarı olarak yandığında da sensör alanı altında bir metal nesne bulunabilir. Bu gibi durumlarda sensör yakınında küçük veya derinde metal nesne var demektir veya duvar özellikleri ölçme sonucunu olumsuz yönde etkiliyordur.

Nesnenin ilk üzerinden geçişte metal nesnenin pozisyonu kabaca gösterilir. Ölçme cihazını metal nesnenin üzerinden birçok kez geçirirseniz, nesnenin algılanması her defasında daha da hassaslaşır. Nesne üzerinden birçok kez geçildiğinde (ölçme cihazı yüzeyden kaldırılmadan) metal nesnenin pozisyonu tam ve hassas biçimde gösterilir: Sinyal ışığı 2 kırmızı olarak yanınca ve bir sinyal sesi duyulunca, metal nesne sensör alanının

tam altında demektir. Ses şiddeti en yükseğe çıktığında, metal nesne sensör merkezinin altında demektir.

Gerilim ileten kabloların tanınması (aranması)

Bu ölçme cihazı, 110 V ile 240 V arasındaki gerilim ileten ve frekansı standarda uyan (50 veya 60 Hz'lik alternatif akım) kabloları gösterir. Farklı gerilimleri ileten kablolar (doğru akım, yüksek/düşük frekans veya gerilim) ve gerilim iletmeyen kablolar güvenilir biçimde bulunamaz, ancak bunlar elverişli koşullarda metal nesne olarak gösterilebilir.

Gerilim ileten kabloların aranması her ölçme işleminde otomatik olarak yapılır. Gerilim ileten bir kablo bulunduğunda sinyal ışığı 2 kırmızı olarak yanar ve hızlı tempolu bir sinyal sesi duyulur. Gerilim ileten kabloyu tam ve hassas biçimde lokalize etmek için ölçme cihazını yüzeyde tekrar tekrar hareket ettirin. Cihaz gerilim ileten kablonun üzerinde birçok kez hareket ettirildiğinde kablonun yeri çok hassas biçimde gösterilebilir.

Akım tüketiciler (örneğin lambalar, cihazlar) bağlı ve açık iseler, aranan gerilim ileten kablolar daha kolay bulunabilir. Duvarda delme, kesme veya frezeleme yapmadan önce akım tüketicileri kapatın.

Not: İyi bir topraklama sağlayabilmek için ölçme cihazını eldivensiz olarak elinizde sıkça tutmaya dikkat edin. Ayrıca merdivenlerin/iskelelerin topraklanmak zorunda olduklarına da dikkat edin. Bu nedenle kullandığınız merdivenlerin/iskelelerin dayanma yüzeylerinin altında plastik kapakların bulunmamasına dikkat edin. İzolasyonlu ayakkabılar kullanmayın.

Belirli bazı durumlarda (örneğin metal yüzeyler arkasında, sek kuru veya çok nemli yüzeyler arkasında) gerilim ileten kablolar güvenli biçimde bulunamaz. Geniş bir alanda sinyal ışığı 2 sarı veya kırmızı yanıp sönüyorsa, malzeme elektriksel olarak engelleme yapar ve gerilim ileten kabloların aranması güvenli olmaz.

Çalışırken dikkat edilecek hususlar

Ölçme işlemine etkide bulunmamak için ölçme cihazını sensör bölgesinden tutmayın. Bu sayede daha hassas ölçme sonuçları elde edersiniz.

Nesnelerin işaretlenmesi

Bulunan nesneleri gerektiğinde işaretleyebilirsiniz. Bir nesnenin dış kenarlarını sinyal ışığının 2 sarıdan kırmızıya dönmesi ile bulabilirsiniz. Metal nesnenin ortasını ses şiddeti ile belirleyebilirsiniz. Aranan yeri üst veya yan işaretleme yardımcılarındaki 1 bir kalemle işaretleyin.

Sürekli yanıp sönen Yeşil/Sarı/Kırmızı

Yakında bir metal nesne veya gerilim ileten kablo olmamasına rağmen sinyal ışığı 2 değişken olarak yeşil, sarı ve kırmızı yanıyorsa, ölçme cihazı servise gönderilmelidir.

Bakım ve servis

Manuel kalibrasyon

Ölçme cihazının yakınında bir metal bulunmamasına rağmen sinyal ışığı 2 kırmızı veya sarı yanıyorsa, ölçme cihazı yeniden kalibre edilmek zorundadır.

• Bu işlem için ölçme cihazını açma/kapama şalteri 3 ile açın. -Açık olan cihazdan bir batarya çıkarın.

• Batarya alınmış durumda iken ölçme cihazını açma/kapama şalteri 3 ile kapatın. -Bataryalar tekrar ölçme cihazına yerleştirin (doğru kutuplama yapmaya dikkat edin!).
• Ölçme cihazı yakınındaki bütün nesneleri uzaklaştırın (metalden yapılma kol saati veya yüzükler de dahil) ve bunları havada tutun.
• Ölçme cihazını açma/kapama şalteri 3 ile açın ve 3 saniye içinde tekrar kapatın. Kalibrasyona hazır olduğunu göstermek üzere ölçme cihazının sinyal ışığı 2, 3 saniye süresince yavaş tempo ile kırmızı olarak yanıp söner.
• 0,5 saniye içinde ölçme cihazını tekrar açın. Kalibrasyon işlemi başlar ve yaklaşık 6 saniye sürer. Sinyal ışığı 2, 6 saniye süre ile hızlı tempoda yeşil olarak yanıp söner, kalibrasyon işlemi yürütülür. Daha sonra cihaz işletmeye hazırdır ve sinyal ışığı 2 sürekli yeşil olarak yanar.

Not: Kapama ve tekrar açma sırasına uyulmazsa, kalibrasyon yapılmaz. Yakında bir metal olmamasına rağmen sinyal ışığı 2 sarı veya kırmızı olarak yanmaya devam eder. Bu gibi durumlarda kalibrasyon işlemini tekrarlayın.

Hataların nedenleri ve giderilmeleri

Nedeni Giderilmesi

Sinyal ışığı 2 yanmıyor

Ölçme cihazı,açık,&şildeğil Ölçme cihazını,aşın.
Ölçme cihazı kendili-ginden kapanda	Ölçme cihazını,kapatın ve tekrar,aşın.
Batarya yok veyabataryalar yanlış,yer-leşirilmış	Bataryalarıyerleşirin.Doğru kutuplama yap-mentation.
Bataryalarbosveyaaküleryereleşirilmış	Bataryalarıyenileyin.Akü kullanmayın.
* Bu nedenle duvarlarda,tavanlarda ve zeminlerde delme,kesme veya freze,islemi yap-mentation.baslamadan.Oncebaşa bilgi kaynaklarina da basırun(örneğin yapi planı).

Nedeni Giderilmesi

Yakında metal olmamasına rağmen sinyal ışığı 2 sarı veya kırmızı olarak yanıyor (metal nesne uyarısı)

Çevre sicalsıkıç yüksek/düşkı	Ölçme cihazı sadece 0 °C-40 °C üzel sicalsık araligianda kullanın.
Güçlü sicalsıkdehyigi mesi	Ölçme cihazınin Çevre sicalsığına uyum göster-mesini bekleyin.
Otomatik kalibrasyon bestehtğiroldeğil	Manüel kalibrasyon:yapın.

Duvardaki yüzük bir alan üzerinde sinyal ışığı 2 sarı veya kırmızı olarak yanıyor (metal nesne uyarısı)

Çoksaysi d birbirine yakın metal nesne

Metal nesnelerarasındaki farkıbelirleyebilmek iocin sinalysesinin siddetine dikkat edin. Birbir- rine;cok yakin duran metal nesneler ayır ayır aranamaz.*

Metal içeren yapı malzemeleri veya beton yüzey kaplı yalıtım malzemeleri, ısı deflektörleri içinde donatı çeliği güvenli tarama mümkün değildir.*

Duvarın arka tarafında masif metal nesneler (örneğin radyatörler) masif metal nesneler güvenilir bir arama yapmak mümkün değildir.*

Otomatik kalibrasyon başarılı değil. Manuel kalibrasyon yapın.

Sinyal ışığı 2 duvardaki geniş bir ölçme alanında kırmızı olarak yanıp sönüyor (gerilim ileten kablo uyarısı)

Duvarın topraklaması yetersiz. Duvarı topraklamak üzere çıplak elinizle ölçme cihazından 20-30 cm uzaklıkta duvara dokunun.

• Bu nedenle duvarlarda, tavanlarda ve zeminlerde delme, kesme veya freze işlemi yapmaya başlamadan önce başka bilgi kaynaklarına da başvurun (örneğin yapı planları).

Nedeni Giderilmesi

Gerilim ileten kablo bulunamıyor

Kablo üzerinde gerilim yok veya tipik olmayan gerilim var	Örneğin ilgili,isık anahtarı anatürk kabloya geri- lim verin. 110-240 V, 50-60 Hz araligi,isın- daki alternatif gerilim ileten kaboların Güvenli bicimde tanması mümkıncdegildir.*
Kablo çok derinde Algilama derinligi:yapı malzemesine,isdağır ve maksimum algilama derinliginden daha,iskür olabilir.*
Kablo topraklı metal boru,isinde	Ölçme cihazınmetal boruyu bulmak,isin kullanın.
Ölçme cihazıtoprak- lanmamış	Ölçme cihazıeldivensiz olarak,isica tutun. İso- lasyonlu merdivenlere veya iskeleler,iskmayın. lzolasyonlu ayakkabı kullanmayın.
Elektriksel engelleme yapan:yapı malzemesi veya;cok,iskür,iskürhaya nemi)güvenilir bir arama yapmakmumkün yüksek hava nemi	Metal iceren,cok kurv veya;cok neml:yapı mal- zemelerinde(örneğin;cok,iskürveya;cok,iskür hava nemi)güvenilir bir arama yapmakmumkün değildir.*
Metal nesne bulunamıyor
Metal nesne;cok derinde	Algilama derinligi:yapı malzemesine,isdağır ve maksimum algilama derinliginden daha,iskür olabilir.*
Metal nesne;cok,iskürAlgilama derinligi:nesneye,isdağır ve maksimum algilama derinliginden daha,iskürolabilir.*
Yeşil,sarı,kırkıncı renklerde koordineli olmayan yanıpsonme
Elektriksel veya man- yetik alanlardan kay- naklanan parazit	Güçlü elektriksel veya manyetak alan olusturan cihazlardan(örneğin bilgisayarlar,anahtarlama güc kaynak;lerekli uzakkıta,islem yapmaya dikkat edin.
*Bu nedenle duvarlarda,tavanlarda ve zeminlerde delme,kesme veya freze,islei yap- maya baslamadan,isla,bika bilgi kaynaklarıda basvurun,isnayapı planlari.

Nedeni Giderilmesi

Ölçme sonuçları hassas değil/mantıksız

Sensör alaninda olum-suz etki yapan metal nesneler

Olumsuz etki yapabilecek.butün metal nesneleri(örneğin-SAat, bilezik,yüzuk vb.) sensör alanin-dan uzaklassirin. Ölçme cihazın sensörün yaki-nindan tutmayın.

Otomatik kalibrasyon başarılı değil. Manuel kalibrasyon yapın.

Sürekli yanıp sönme Yeşil/Sarı/Kırmızı,

Yakında metal veya gerilim ileten kablo olmamasına rağmen.

Ölçme cihazı arızalı. Ölçme cihazını servise gönderin.

• Bu nedenle duvarlarda, tavanlarda ve zeminlerde delme, kesme veya freze işlemi yapmaya başlamadan önce başka bilgi kaynaklarına da başvurun (örneğin yapı planları).

Bakım ve temizlik

Kirleri kuru ve yumuşak bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Tarama fonksiyonunun olumsuz yönde etkilenmemesi için sensör alanında, tarama cihazının ön ve arka tarafında, özellikle metalden yapılma etiket ve benzeri nesneler olmamalıdır.

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti, ürününüzün onarım, bakım ve yedek parçalarına ilişkin sorularınızı yanıtlar. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki web sayfasında bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi, ürünlerimize ve ilgili aksesuara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin.

Türkçe | 155

Türkçe

Bosch Sanayi ve Ticaret A.Ş.

Aydınevler Mah. İnönü Cad. No:20

Ofis Park A Blok

34854 Küçükyalı/Maltepe

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: [phone]

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: [phone]

Bosch Power Tools 1 609 92A 3FC | (4.8.16)

156|Türkçe

Ege Elektrik

İnönü Bulvarı No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: [phone]

Değerli Bobinaj

İsmetpaşa Mah. İlk Belediye Bakan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: [phone]

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: [phone]

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: [phone]

Aygem

10021 Sok. No: 11 AOSB Çiğli

izmir

Tel.: [phone]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

izmir

Tel.: [phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: [phone]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: [phone]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Tasfiye

Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kazanım merkezine yollanmalıdır.

Ölçme cihazını ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

Kullanım ömrünü tamamlamış elektro ve elektrikli aletlere ilişkin 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış akülü fenerler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere bir geri dönüşüm merkezine yollanmak zorundadır.

Değişiklik haklarımız saklıdır.

[phone]/[phone]

[e-mail]

jJ-06000 a

[phone]

[phone]

[e-mail]

Telefon: [phone]

Faks: [phone]

E-posta: [e-mail]

tr AB Uygünlik beyan Tek sorumlu olarak, tanımlanan ürün
Dijital	Ürün kodu	asagidaki)yönetmelik ve direktiflerin
tarama		geçerli.but车联网hükümlerine ve asagidaki
cihazı		standartlara uygun oldugu.eduz. Teknik belgelerin bulundugu.yer:*
Truvo 3603	F68 2..1999/	5/EC EN 61010-1:2010, 2011/65/EU EN 301489-1V1.9.2:2012, EN 301489-3V1.6.1:2013, EN 300 330-1V1.8.1:2015, EN 300330-2V1.6.1:2015, EN 50581:2012

BOSCH

• Robert Bosch Power Tools GmbH

(PT/ECS)

70538 Stuttgart

ALMANYA

Henk Becker
