BEDIENUNGSANLEITUNG Truvo BOSCH

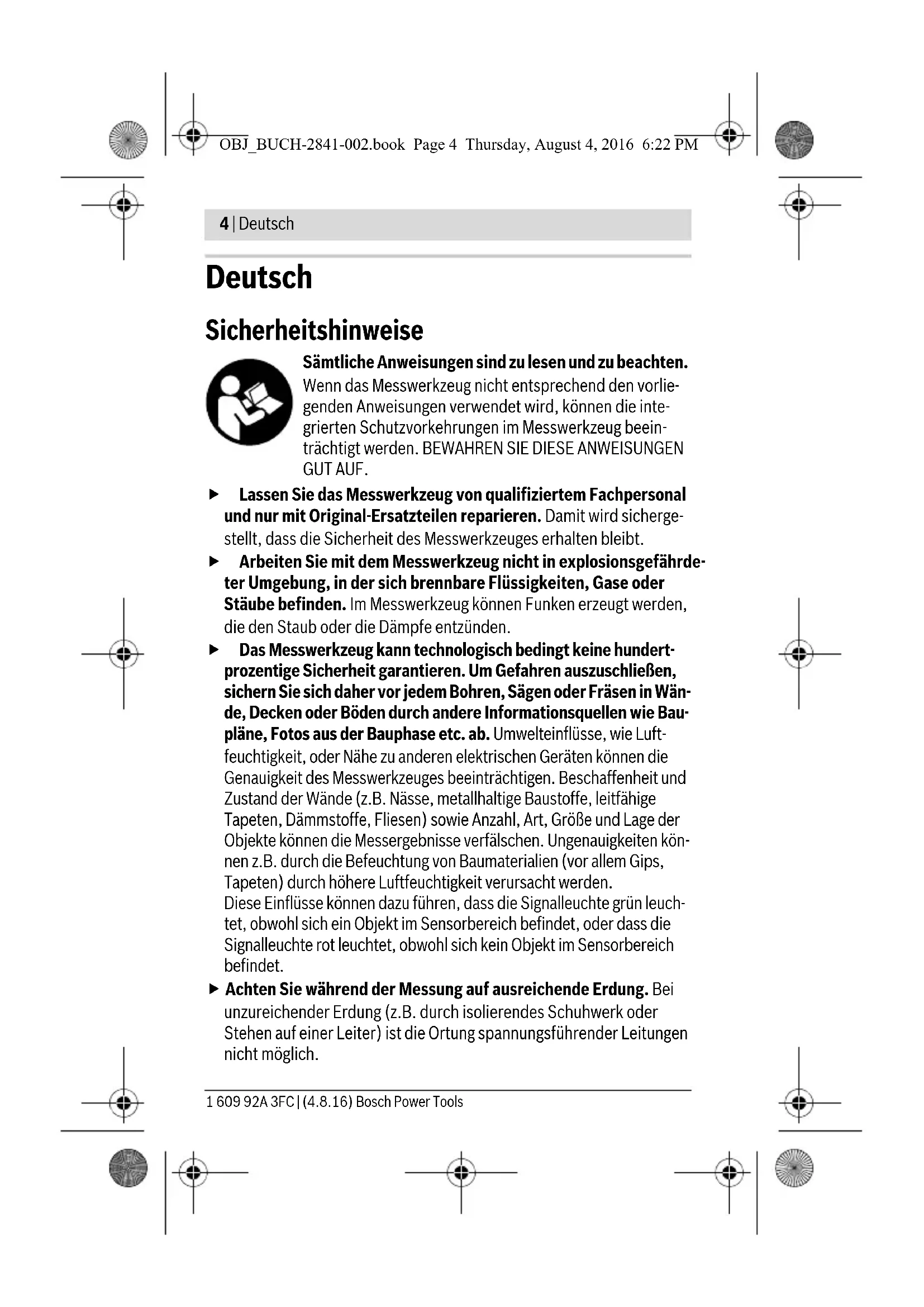

OBJ_BUCH-2841-002.book Page 3 Thursday, August 4, 2016 6:22 PM4 | Deutsch 1 609 92A 3FC | (4.8.16) Bosch Power Tools Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das Messwerkzeug nicht entsprechend den vorlie- genden Anweisungen verwendet wird, können die inte- grierten Schutzvorkehrungen im Messwerkzeug beein- trächtigt werden. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF. Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährde- ter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Das Messwerkzeug kann technologisch bedingt keine hundert- prozentige Sicherheit garantieren. Um Gefahren auszuschließen, sichern Sie sich daher vor jedem Bohren, Sägen oder Fräsen in Wän- de, Decken oder Böden durch andere Informationsquellen wie Bau- pläne, Fotos aus der Bauphase etc. ab. Umwelteinflüsse, wie Luft- feuchtigkeit, oder Nähe zu anderen elektrischen Geräten können die Genauigkeit des Messwerkzeuges beeinträchtigen. Beschaffenheit und Zustand der Wände (z.B. Nässe, metallhaltige Baustoffe, leitfähige Tapeten, Dämmstoffe, Fliesen) sowie Anzahl, Art, Größe und Lage der Objekte können die Messergebnisse verfälschen. Ungenauigkeiten kön- nen z.B. durch die Befeuchtung von Baumaterialien (vor allem Gips, Tapeten) durch höhere Luftfeuchtigkeit verursacht werden. Diese Einflüsse können dazu führen, dass die Signalleuchte grün leuch- tet, obwohl sich ein Objekt im Sensorbereich befindet, oder dass die Signalleuchte rot leuchtet, obwohl sich kein Objekt im Sensorbereich befindet. Achten Sie während der Messung auf ausreichende Erdung. Bei unzureichender Erdung (z.B. durch isolierendes Schuhwerk oder Stehen auf einer Leiter) ist die Ortung spannungsführender Leitungen nicht möglich. OBJ_BUCH-2841-002.book Page 4 Thursday, August 4, 2016 6:22 PMDeutsch | 5 Bosch Power Tools 1 609 92A 3FC | (4.8.16) Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zur Suche nach Eisenmetallen (z.B. Bewehrungsstahl), nach Nichteisenmetallen (z.B. Kupferrohre) sowie spannungsführenden Leitungen in Wänden, Decken und Fußböden. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 Markierungshilfe 2 Signalleuchte 3 Ein-/Ausschalter 4 Arretierung des Batteriefachdeckels 5 Batteriefachdeckel 6 Seriennummer 7 Sensorbereich Technische Daten Digitales Ortungsgerät Truvo Sachnummer 3 603 F68 2.. max. Erfassungstiefe*: – Eisenmetalle – Nichteisenmetalle (Kupferrohr) – Kupferleitungen (spannungsführend)** 70 mm 60 mm 50 mm Kalibrierung automatisch Abschaltautomatik nach ca. 10 min Betriebstemperatur 0 °C...+40 °C Lagertemperatur –20 °C...+70 °C Relative Luftfeuchte 30 ... 80 %

• abhängig von Material und Größe der Objekte sowie Material und Zustand des Unter- grundes (Wände, Decken, Böden) ** geringere Erfassungstiefe bei nicht spannungsführenden Leitungen Das Messergebnis kann hinsichtlich der Genauigkeit und Erfassungstiefe bei ungünstiger Beschaffenheit des Untergrundes schlechter ausfallen. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 6 auf dem Typenschild. OBJ_BUCH-2841-002.book Page 5 Thursday, August 4, 2016 6:22 PM6 | Deutsch 1 609 92A 3FC | (4.8.16) Bosch Power Tools Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali- Mangan-Batterien empfohlen. Zum Öffnen des Batteriefachdeckels 5 drücken Sie auf die Arretierung 4 und klappen den Batteriefachdeckel auf. Setzen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lage- rung korrodieren und sich selbst entladen. Betrieb Inbetriebnahme Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnen- einstrahlung. Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperatur- schwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Batterien 3 x 1,5 V LR3 (AAA) Betriebsdauer (Alkali-Mangan-Batterien) ca.

Gewicht entsprechend EPTA-Procedure 01:2014 0,15 kg Digitales Ortungsgerät Truvo

• abhängig von Material und Größe der Objekte sowie Material und Zustand des Unter- grundes (Wände, Decken, Böden) ** geringere Erfassungstiefe bei nicht spannungsführenden Leitungen Das Messergebnis kann hinsichtlich der Genauigkeit und Erfassungstiefe bei ungünstiger Beschaffenheit des Untergrundes schlechter ausfallen. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 6 auf dem Typenschild. OBJ_BUCH-2841-002.book Page 6 Thursday, August 4, 2016 6:22 PMDeutsch | 7 Bosch Power Tools 1 609 92A 3FC | (4.8.16) Ein-/Ausschalten Stellen Sie vor dem Einschalten des Messwerkzeugs sicher, dass der Sensorbereich 7 nicht feucht ist. Reiben Sie das Messwerkzeug gegebenenfalls mit einem Tuch trocken. Schieben Sie zum Einschalten des Messwerkzeugs den Ein-/Ausschalter 3 nach unten. Nach einem kurzen Selbsttest ist das Messwerkzeug betriebsbereit. Die Betriebsbereitschaft wird dadurch angezeigt, dass die Signalleuchte 2 leuchtet. Leuchtet nach dem Einschalten die Signalleuchte 2 nicht auf, müssen Sie die Batterien erneuern. Schieben Sie zum Ausschalten des Messwerkzeugs den Ein-/Ausschalter 3 nach oben. Erfolgt ca. 10 min lang keine Messung, dann schaltet sich das Messwerk- zeug zur Schonung der Batterien automatisch ab. Hinweis: Hat sich das Messwerkzeug automatisch abgeschaltet, so befin- det sich der Ein-/Ausschalter 3 noch in der eingeschalteten Position. Um das Messwerkzeug wieder einzuschalten, schalten Sie es zuerst aus und dann wieder ein. Betriebsarten Das Messwerkzeug detektiert Objekte unterhalb des Sensorbereiches 7. Signalleuchte Erklärung grün kein Objekt gefunden gelb – Metallobjekt in der Nähe des Sensors – kleines oder tief liegendes Metallobjekt im Sensorbereich oder – Beeinträchtigung des Sensors durch ungünstige Wandbeschaffenheit rot und Dauerton Metallobjekt im Sensorbereich gefunden rot blinkend (schnell) und pulsierende Tonfolge spannungsführende Leitung gefunden OBJ_BUCH-2841-002.book Page 7 Thursday, August 4, 2016 6:22 PM8 | Deutsch 1 609 92A 3FC | (4.8.16) Bosch Power Tools Metallobjekte suchen Nach dem Einschalten leuchtet die Signalleuchte 2 grün. Setzen Sie das Messwerkzeug auf die zu untersuchende Oberfläche und bewegen Sie es seitlich. – Ist im Untergrund kein Metallobjekt erkennbar, dann leuchtet die Sig- nalleuchte 2 weiterhin grün und es ertönt kein Signalton. – Nähert sich das Messwerkzeug einem Metallobjekt, leuchtet die Sig- nalleuchte 2 zunächst gelb und geht bei Annäherung an das Metallob- jekt in Rot über. Sobald die Signalleuchte rot leuchtet, wird zusätzlich ein Signalton abgegeben, der bei weiterer Annäherung an das Metall- objekt in der Tonhöhe ansteigt. – Über einem Metallobjekt leuchtet die Signalleuchte 2 rot und es ertönt ein Signalton mit maximaler Tonhöhe. Auch bei gelber Signalleuchte 2 kann sich ein Metallobjekt unter- halb des Sensorbereichs befinden. Kleine oder tief liegende Metall- objekte befinden sich in der Nähe des Sensors, oder die Wandbeschaf- fenheit beeinträchtigt das Messergebnis. Beim ersten Überfahren wird die Position des Metall- objekts nur grob angezeigt. Wenn Sie das Metallobjekt mehrmals mit dem Messwerkzeug überfahren, wird die Objekterkennung immer präziser. Nach mehrmali- gem Überfahren (ohne das Messwerkzeug vom Unter- grund abzuheben) kann die Position des Metallobjek- tes genau angezeigt werden: Leuchtet die Signalleuch- te 2 rot und ertönt der Signalton, liegt das Metallobjekt unterhalb des Sensorbereichs. Wenn die Tonhöhe des Signaltons am höchsten ist, befindet sich das Metallobjekt unterhalb der Sensormitte. Spannungsführende Leitungen suchen Das Messwerkzeug zeigt Leitungen an, die Spannung zwischen 110 V und 240 V führen und deren Frequenz dem weit verbreiteten Standard (Wechselstrom mit 50 bzw. 60 Hz) entspricht. Andere Leitungen (Gleich- strom, höhere/niedrigere Frequenz oder Spannung) sowie nicht span- nungsführende Leitungen können nicht zuverlässig gefunden werden, sie werden aber gegebenenfalls als Metallobjekte angezeigt. Die Suche nach spannungsführenden Leitungen erfolgt automatisch bei jeder Messung. Wird eine spannungsführende Leitung gefunden, blinkt die Signalleuchte 2 rot und es ertönt ein pulsierender Signalton in schneller OBJ_BUCH-2841-002.book Page 8 Thursday, August 4, 2016 6:22 PMDeutsch | 9 Bosch Power Tools 1 609 92A 3FC | (4.8.16) Tonfolge. Bewegen Sie das Messwerkzeug wiederholt über die Fläche, um die spannungsführende Leitung genauer zu lokalisieren. Nach mehrmali- gem Überfahren kann die Position der spannungsführenden Leitung sehr genau angezeigt werden. Spannungsführende Leitungen können leichter gefunden werden, wenn Stromverbraucher (z.B. Leuchten, Geräte) an der gesuchten Leitung an- geschlossen und eingeschaltet werden. Schalten Sie die Stromverbrau- cher aus, bevor Sie in die Wand bohren, sägen oder fräsen. Hinweis: Achten Sie stets darauf, dass Sie das Messwerkzeug ohne Handschuhe fest in der Hand halten, um eine gute Erdung zu ermöglichen. Achten Sie außerdem darauf, dass Leitern/Gerüste geerdet sein müssen. Vermeiden Sie hierzu Leitern/Gerüste, deren Stützen am Boden Kunst- stoffkappen aufweisen. Tragen Sie kein isolierendes Schuhwerk. Unter bestimmten Bedingungen (wie z.B. hinter Metalloberflächen, hin- ter sehr trockenen oder sehr feuchten Oberflächen) können spannungs- führende Leitungen nicht sicher gefunden werden. Leuchtet über einem größeren Bereich die Signalleuchte 2 gelb oder rot, dann schirmt das Material elektrisch ab und die Suche nach spannungsführenden Leitun- gen ist nicht zuverlässig. Arbeitshinweise Halten Sie das Messwerkzeug nicht im Bereich des Sensors fest, um die Messung nicht zu beeinflussen. Dadurch erreichen Sie genauere Mess- ergebnisse. Objekte markieren Sie können gefundene Objekte bei Bedarf markieren. Die Außenkanten eines Objektes können Sie durch den Wechsel der Signalleuchte 2 von gelb zu rot finden. Die Mitte des Metallobjekts können Sie anhand der Tonhöhe feststellen. Markieren Sie die gesuchte Stelle mit einem Stift an der oberen und den seitlichen Markierungshilfen 1. Dauerblinken Grün/Gelb/Rot Blinkt die Signalleuchte 2 abwechselnd grün, gelb und rot, auch wenn kein Metallobjekt oder kein spannungsführendes Kabel in der Nähe ist, muss das Messgerät zum Service eingeschickt werden. OBJ_BUCH-2841-002.book Page 9 Thursday, August 4, 2016 6:22 PM10 | Deutsch 1 609 92A 3FC | (4.8.16) Bosch Power Tools Wartung und Service Manuelle Kalibrierung Leuchtet die Signalleuchte 2 rot oder gelb, obwohl sich kein Metall in der Nähe des Messwerkzeugs befindet, muss das Messwerkzeug neu kali- briert werden. – Schalten Sie dazu das Messgerät mit dem Ein-/Ausschalter 3 ein. – Entnehmen Sie eine Batterie aus dem eingeschalteten Messgerät. – Schalten Sie das Messgerät mit dem Ein-/Ausschalter 3 aus, während die Batterie entnommen ist. – Legen Sie die Batterien wieder in das Messgerät ein. (Achten Sie auf die Polung!) – Entfernen Sie nun alle Objekte aus der Nähe des Messgeräts (auch Armbanduhr oder Ring aus Metall) und halten Sie dieses in die Luft. – Schalten Sie das Messgerät mit dem Ein-/Ausschalter 3 ein und inner- halb von 3 Sekunden wieder aus. Die Signalleuchte 2 des Messgeräts blinkt während der 3 Sekunden in langsamer Folge rot, um seine Be- reitschaft zur Kalibrierung anzuzeigen. – Schalten Sie das Messgerät innerhalb von 0,5 Sekunden wieder ein. Die Kalibrierung wird ausgelöst und dauert etwa 6 Sekunden. Die Sig- nalleuchte 2 blinkt für 6 Sekunden in schneller Folge grün, die Kalibrie- rung wird durchgeführt. Danach ist das Gerät wieder betriebsbereit und die Signalleuchte 2 leuchtet dauerhaft grün. Hinweis: Wird die Abfolge aus Ausschalten und Wiedereinschalten nicht eingehalten, so wird keine Kalibrierung durchgeführt. Die Signalleuchte 2 leuchtet weiterhin entweder gelb oder rot, obwohl sich kein Metall in der Nähe befindet. Wiederholen Sie in diesem Fall die Kalibrierung. OBJ_BUCH-2841-002.book Page 10 Thursday, August 4, 2016 6:22 PMDeutsch | 11 Bosch Power Tools 1 609 92A 3FC | (4.8.16) Fehler – Ursachen und Abhilfe Ursache Abhilfe Signalleuchte 2 leuchtet nicht. Messwerkzeug nicht eingeschaltet Schalten Sie das Messwerkzeug ein. Messwerkzeug hat sich selbst ausge- schaltet. Schalten Sie das Messwerkzeug aus und dann wieder ein. Keine Batterien oder Batterien falsch einge- legt Legen Sie Batterien ein. Achten Sie auf die Polung. Batterien leer oder Akkus eingelegt Erneuern Sie die Batterien. Verwenden Sie keine Akkus. Signalleuchte 2 leuchtet gelb oder rot, obwohl kein Metall in der Nähe ist (Warnung vor Metallobjekten). Umgebungstempera- tur zu hoch/zu niedrig Verwenden Sie das Messwerkzeug nur im spezi- fizierten Temperaturbereich von 0 °C–40 °C. Starker Temperatur- wechsel Warten Sie, bis das Messwerkzeug die Umge- bungstemperatur angenommen hat. Autokalibrierung nicht erfolgreich Führen Sie eine manuelle Kalibrierung durch.

• Beachten Sie deshalb vor dem Bohren, Sägen oder Fräsen in Wänden, Decken oder Böden auch andere Informationsquellen (z.B. Baupläne). OBJ_BUCH-2841-002.book Page 11 Thursday, August 4, 2016 6:22 PM12 | Deutsch 1 609 92A 3FC | (4.8.16) Bosch Power Tools Signalleuchte 2 leuchtet gelb oder rot über großem Messbereich auf der Wand (Warnung vor Metallobjekten). Viele, eng zusammen- liegende Metallobjekte Achten Sie auf die Tonhöhe des Signaltons, um zwischen einzelnen Metallobjekten zu unter- scheiden. Zu eng zusammenliegende Metallob- jekte können nicht getrennt detektiert werden.* Metallhaltige Bau- stoffe oder Beweh- rungsstahl in Beton Bei metallischen Baustoffen (z.B. alukaschierte Dämmstoffe, Wärmeleitbleche) ist eine zuver- lässige Detektion nicht möglich.* Massive Metallobjekte auf der Rückseite der Wand Bei massiven Metallobjekten (z.B. Heizkörpern) ist eine zuverlässige Detektion nicht möglich.* Autokalibrierung nicht erfolgreich Führen Sie eine manuelle Kalibrierung durch. Signalleuchte 2 blinkt rot über großem Messbereich auf der Wand (Warnung vor spannungsführendem Kabel). Unzureichende Erdung der Wand Berühren Sie mit Ihrer freien Hand die Wand im Abstand von 20–30 cm vom Messwerkzeug, um die Wand zu erden. Ursache Abhilfe

• Beachten Sie deshalb vor dem Bohren, Sägen oder Fräsen in Wänden, Decken oder Böden auch andere Informationsquellen (z.B. Baupläne). OBJ_BUCH-2841-002.book Page 12 Thursday, August 4, 2016 6:22 PMDeutsch | 13 Bosch Power Tools 1 609 92A 3FC | (4.8.16) Spannungsführendes Kabel wird nicht gefunden. Keine/untypische Spannung auf dem Kabel Geben Sie Spannung auf das Kabel, z.B. indem Sie zugeordnete Lichtschalter einschalten. Die Detektion von Kabeln mit Wechselspannungen außerhalb des Bereichs 110–240 V, 50–60 Hz ist nicht zuverlässig möglich.* Kabel liegt zu tief. Die Erfassungstiefe ist vom Baumaterial abhän- gig und kann geringer sein als die maximale Erfassungstiefe.* Kabel verläuft in geer- detem Metallrohr. Verwenden Sie das Messwerkzeug, um das Metallrohr zu finden. Messwerkzeug nicht geerdet Fassen Sie das Messwerkzeug ohne Hand- schuhe fest an. Stehen Sie nicht auf isolierenden Leitern oder Gerüsten. Tragen Sie kein isolieren- des Schuhwerk. Abschirmendes Baumaterial oder zu niedrige/zu hohe Luft- feuchtigkeit Bei metallischen, zu trockenen oder zu feuchten Baustoffen (z.B. bei zu niedriger oder zu hoher Luftfeuchtigkeit) ist eine zuverlässige Detektion nicht möglich.* Metallobjekt wird nicht gefunden. Metallobjekt liegt zu tief. Die Erfassungstiefe ist vom Baumaterial abhän- gig und kann geringer sein als die maximale Erfassungstiefe.* Metallobjekt ist zu klein. Die Erfassungstiefe ist vom Objekt abhängig und kann geringer sein als die maximale Erfassungstiefe.* Unkoordiniertes Blinken in den Farben Grün, Gelb, Rot Störung durch elektri- sche oder magneti- sche Felder Halten Sie Abstand von Geräten, die starke elektrische oder magnetische Felder ausstrahlen (z.B. Computer, Schaltnetzteile). Ursache Abhilfe

• Beachten Sie deshalb vor dem Bohren, Sägen oder Fräsen in Wänden, Decken oder Böden auch andere Informationsquellen (z.B. Baupläne). OBJ_BUCH-2841-002.book Page 13 Thursday, August 4, 2016 6:22 PM14 | Deutsch 1 609 92A 3FC | (4.8.16) Bosch Power Tools Wartung und Reinigung Wischen Sie Verschmutzungen mit einem trockenen, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Um die Messfunktion nicht zu beeinflussen, dürfen im Sensorbereich 7 auf der Vorder- und Rückseite des Messwerkzeugs keine Aufkleber oder Schilder, insbesondere keine Schilder aus Metall, angebracht werden. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor- mationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.bosch-do-it.de, das Internetportal für Heimwerker und Garten- freunde. www.1-2-do.com In der Heimwerker-Community 1-2-do.com können Sie Produkttester wer- den, Ideen sammeln oder sich mit anderen Heimwerkern austauschen. www.diy-academy.eu, das komplette Service-Angebot der DIY Academy. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbe- dingt die 10-stellige Sachnummer laut Typenschild des Produkts an. Messergebnisse ungenau/unplausibel Störende Metallob- jekte im Bereich des Sensors Entfernen Sie alle störenden Metallobjekte (z.B. Uhr, Armband, Ring etc.) aus dem Sensor- bereich. Fassen Sie das Messwerkzeug nicht in der Nähe des Sensors an. Autokalibrierung nicht erfolgreich Führen Sie eine manuelle Kalibrierung durch. Dauerblinken grün/gelb/rot, obwohl kein Metall oder kein spannungsführendes Kabel in der Nähe ist. Messwerkzeug defekt Schicken Sie das Messwerkzeug zum Service ein. Ursache Abhilfe
