Truvo - ανιχνευτής BOSCH - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Truvo BOSCH

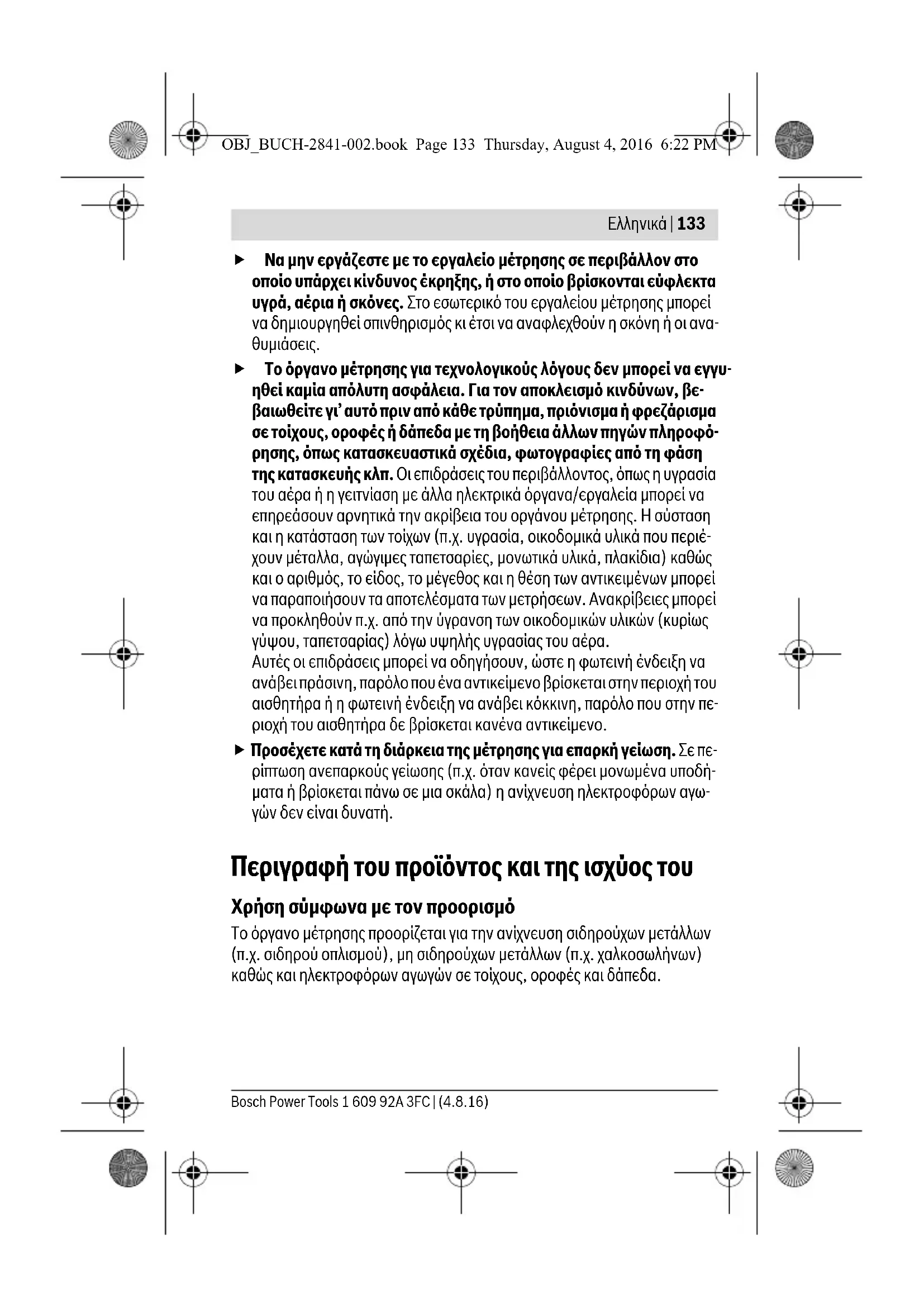

Υποδείξεις ασφαλείας Όλες οι υποδείξεις πρέπει να διαβαστούν και να τηρη- θούν. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρη- σης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΚΑΛΑ. Να δίνετε το εργαλείο μέτρησης για επισκευή οπωσδήποτε σε κα- τάλληλα εκπαιδευμένο προσωπικό και μόνο με γνήσια ανταλ- λακτικά. Μ’ αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης. OBJ_BUCH-2841-002.book Page 132 Thursday, August 4, 2016 6:22 PMΕλληνικά | 133 Bosch Power Tools 1 609 92A 3FC | (4.8.16) Να μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον στο οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι ανα-

Το όργανο μέτρησης για τεχνολογικούς λόγους δεν μπορεί να εγγυ- ηθεί καμία απόλυτη ασφάλεια. Για τον αποκλεισμό κινδύνων, βε- βαιωθείτε γι’ αυτό πριν από κάθε τρύπημα, πριόνισμα ή φρεζάρισμα σε τοίχους, οροφές ή δάπεδα με τη βοήθεια άλλων πηγών πληροφό- ρησης, όπως κατασκευαστικά σχέδια, φωτογραφίες από τη φάση της κατασκευής κλπ. Οι επιδράσεις του περιβάλλοντος, όπως η υγρασία του αέρα ή η γειτνίαση με άλλα ηλεκτρικά όργανα/εργαλεία μπορεί να επηρεάσουν αρνητικά την ακρίβεια του οργάνου μέτρησης. Η σύσταση και η κατάσταση των τοίχων (π.χ. υγρασία, οικοδομικά υλικά που περιέ- χουν μέταλλα, αγώγιμες ταπετσαρίες, μονωτικά υλικά, πλακίδια) καθώς και ο αριθμός, το είδος, το μέγεθος και η θέση των αντικειμένων μπορεί να παραποιήσουν τα αποτελέσματα των μετρήσεων. Ανακρίβειες μπορεί να προκληθούν π.χ. από την ύγρανση των οικοδομικών υλικών (κυρίως γύψου, ταπετσαρίας) λόγω υψηλής υγρασίας του αέρα. Αυτές οι επιδράσεις μπορεί να οδηγήσουν, ώστε η φωτεινή ένδειξη να ανάβει πράσινη, παρόλο που ένα αντικείμενο βρίσκεται στην περιοχή του αισθητήρα ή η φωτεινή ένδειξη να ανάβει κόκκινη, παρόλο που στην πε- ριοχή του αισθητήρα δε βρίσκεται κανένα αντικείμενο. Προσέχετε κατά τη διάρκεια της μέτρησης για επαρκή γείωση. Σε πε- ρίπτωση ανεπαρκούς γείωσης (π.χ. όταν κανείς φέρει μονωμένα υποδή- ματα ή βρίσκεται πάνω σε μια σκάλα) η ανίχνευση ηλεκτροφόρων αγω- γών δεν είναι δυνατή. Περιγραφή του προϊόντος και της ισχύος του Χρήση σύμφωνα με τον προορισμό Το όργανo μέτρησης προορίζεται για την ανίχνευση σιδηρούχων μετάλλων (π.χ. σιδηρού οπλισμού), μη σιδηρούχων μετάλλων (π.χ. χαλκοσωλήνων) καθώς και ηλεκτροφόρων αγωγών σε τοίχους, οροφές και δάπεδα. OBJ_BUCH-2841-002.book Page 133 Thursday, August 4, 2016 6:22 PM134 | Ελληνικά 1 609 92A 3FC | (4.8.16) Bosch Power Tools Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών. 1 Βοήθεια σημαδέματος 2 Φωτεινό σήμα 3 Διακόπτης ON/OFF 4 Ασφάλεια του καπακιού θήκης μπαταρίας 5 Καπάκι θήκης μπαταρίας 6 Αριθμός σειράς 7 Περιοχή αισθητήρα Τεχνικά χαρακτηριστικά Ψηφιακή συσκευή ανίχνευσης Truvo Αριθμός ευρετηρίου 3 603 F68 2.. μέγιστο βάθος ανίχνευσης*: – Σιδηρούχα μέταλλα – Μη σιδηρούχα μέταλλα (σωλήνες από χαλκό) – Χάλκινοι αγωγοί (υπό τάση)** 70 mm 60 mm 50 mm Βαθμονόμηση

Αυτόματη απενεργοποίηση μετά από περίπου 10 min Θερμοκρασία λειτουργίας 0°C...+40°C Θερμοκρασία διαφύλαξης/αποθήκευσης –20 °C...+70 °C Σχετική υγρασία αέρα 30 ... 80 %

3 x 1,5 V LR3 (AAA) Διάρκεια λειτουργίας (με μπαταρίες αλκαλίου- μαγγανίου) περίπου

Βάρος σύμφωνα με EPTA-Procedure 01:2014 0,15 kg

• ανάλογα με το υλικό και το μέγεθος των αντικειμένων καθώς και το υλικό και την κατά- σταση του υποστρώματος (τοίχοι, οροφές, ράφια) ** μικρότερο βάθος ανίχνευσης όταν οι αγωγοί δε βρίσκονται υπό τάση Το αποτέλεσμα της μέτρησης μπορεί να μην είναι τόσο καλό ως προς την ακρί- βεια και το βάθος ανίχνευσης σε περίπτωση δυσμενούς σύστασης του υποστρώ-

Ο αριθμός σειράς 6 στην πινακίδα του κατασκευαστή χρησιμεύει για τη σαφή αναγνώριση του δικού σας εργαλείου μέτρησης. OBJ_BUCH-2841-002.book Page 134 Thursday, August 4, 2016 6:22 PMΕλληνικά | 135 Bosch Power Tools 1 609 92A 3FC | (4.8.16) Συναρμολόγηση Τοποθέτηση/αντικατάσταση – μπαταριών Για τη λειτουργία του οργάνου μέτρησης συνίσταται η χρήση αλκαλικών μπα- ταριών μαγγανίου. Για να ανοίξετε το καπάκι θήκης μπαταρίας 5 πατήστε την ασφάλεια 4 και ανασηκώστε το καπάκι θήκης μπαταρίας. Τοποθετήστε τις μπαταρίες. Δώστε προσοχή στη σωστή πολικότητα, σύμφωνα με την εικόνα στην εσωτερική πλευρά της θήκης μπαταρίας. Αφαιρέστε τις μπαταρίες από το εργαλείο μέτρησης όταν πρόκειται να μην το χρησιμοποιήσετε για αρκετό καιρό. Οι μπαταρίες μπορεί να διαβρωθούν και να αυτοεκφορτιστούν.

Θέση σε λειτουργία Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλι- ακή ακτινοβολία. Να μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασίας. Για παράδειγμα, να μην το αφήνετε για πολλή ώρα στο αυτοκίνητο. Σε περιπτώσεις ισχυρών διακυμάνσεων της θερμοκρασίας πρέπει να περιμένετε να σταθεροποιη- θεί πρώτα η θερμοκρασία του εργαλείου μέτρησης πριν το χρησιμοποιή- σετε. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας. Να προστατεύετε το εργαλείο μέτρησης από πτώσεις και ισχυρές προσκρούσεις. Θέση σε λειτουργία κι εκτός λειτουργίας Πριν θέσετε το εργαλείο μέτρησης σε λειτουργία πρέπει να βεβαιω- θείτε ότι η περιοχή μέτρησης 7 δεν είναι υγρή. Αν χρειαστεί, τρίψτε το εργαλείο μέτρησης μ’ ένα πανί για να στεγνώσει. Για την ενεργοποίηση του οργάνου μέτρησης σπρώξτε το διακό- πτη On/Off 3 προς τα κάτω. Μετά από ένα σύντομο αυτοέλεγχο το όργανo μέτρησης είναι σε ετοιμότητα λειτουργίας. Το εργαλείο είναι έτοιμο προς χρήση, όταν η φωτεινή ένδειξη 2 ανάβει. Εάν μετά την ενεργοποίηση δεν ανάβει η φωτεινή ένδειξη 2, πρέ- πει να αντικαταστήσετε τις μπαταρίες. OBJ_BUCH-2841-002.book Page 135 Thursday, August 4, 2016 6:22 PM136 | Ελληνικά 1 609 92A 3FC | (4.8.16) Bosch Power Tools Για την απενεργοποίηση του οργάνου μέτρησης σπρώξτε το δια- κόπτη On/Off 3 προς τα επάνω. Όταν μέσα σε 10 λεπτά περίπου δεν διεξαχθεί κάποια μέτρηση, το εργαλείο μέτρησης διακόπτει αυτόματα τη λειτουργία του προστατεύοντας έτσι την

Υπόδειξη: Εάν το όργανo μέτρησης απενεργοποιηθεί αυτόματα, τότε ο δι- ακόπτης On/Off 3 βρίσκεται ακόμα στην ενεργοποιημένη θέση. Για να ενερ- γοποιήσετε ξανά το όργανο μέτρησης, πρώτα απενεργοποιήστε το και μετά ενεργοποιήστε το ξανά. Τρόποι λειτουργίας Το εργαλείο μέτρησης ανιχνεύει αντικείμενα που βρίσκονται κάτω από την περιοχή αισθητήρα 7. Αναζήτηση μεταλλικών αντικειμένων Μετά την ενεργοποίηση το φωτεινό σήμα 2 ανάβει με χρώμα πράσινο. Τοποθετήστε το όργανo μέτρησης πάνω στην επιφάνεια που πρόκειται να ελεγχθεί και μετακινήστε το πλάγια. – Εάν στο υπόστρωμα δεν αναγνωρίζεται κανένα μεταλλικό αντικείμενο, τότε εξακολουθεί να ανάβει η φωτεινή ένδειξη 2 πράσινη και δεν ακού- γεται κανένα σήμα. – Όταν το όργανo μέτρησης πλησιάζει ένα μεταλλικό αντικείμενο, ανάβει η φωτεινή ένδειξη 2 πρώτα κίτρινη και γίνεται με την προσέγγιση στο με- Φωτεινή ένδειξη Ερμηνεία πράσινο Δε βρέθηκε κανένα αντικείμενο κίτρινη – Μεταλλικό αντικείμενο κοντά στον αισθη-

– Μικρό ή βαθιά ευρισκόμενο μεταλλικό αντικείμενο στην περιοχή του αισθητήρα ή – Μείωση της ικανότητας του αισθητήρα λόγω δυσμενούς σύστασης του τοίχου κόκκινη και συνεχές ηχητικό

Βρέθηκε μεταλλικό αντικείμενο στην περιο- χή του αισθητήρα κόκκινο αναβοσβήνοντας (γρήγορα) και παλλόμενο ηχητικό σήμα Βρέθηκε ηλεκτροφόρος αγωγός OBJ_BUCH-2841-002.book Page 136 Thursday, August 4, 2016 6:22 PMΕλληνικά | 137 Bosch Power Tools 1 609 92A 3FC | (4.8.16) ταλλικό αντικείμενο κόκκινη. Μόλις η φωτεινή ένδειξη ανάψει κόκκινη ακούγεται πρόσθετα ένα ηχητικό σήμα, που αυξάνεται όσο πλησιάζουμε περισσότερο στο μεταλλικό αντικείμενο. – Πάνω από ένα μεταλλικό αντικείμενο ανάβει η φωτεινή ένδειξη 2 κόκκι- νο και ηχεί ένα ηχητικό σήμα με μέγιστο ύψος ήχου. Επίσης και στην κίτρινη φωτεινή ένδειξη 2 μπορεί ένα μεταλλικό αντικείμενο να βρίσκεται κάτω από την περιοχή του αισθητήρα. Μι- κρά ή βαθιά ευρισκόμενα μεταλλικά αντικείμενα βρίσκονται κοντά στον αισθητήρα ή η σύσταση του τοίχου επηρεάζει αρνητικά το αποτέλεσμα της μέτρησης. Κατά την πρώτη διέλευση εμφανίζεται μόνο χοντρικά η θέση του μεταλλικού αντικειμένου. Όταν περνάτε το όρ- γανo μέτρησης πολλές φορές πάνω από το μεταλλικό αντικείμενο, αυξάνεται όλο και περισσότερο η ακρίβεια αναγνώρισης του αντικειμένου. Μετά από πολλές διε- λεύσεις (χωρίς να σηκώσετε το όργανo μέτρησης από το υπόστρωμα) μπορεί να εμφανιστεί ακριβώς η θέση του μεταλλικού αντικειμένου: Εάν ανάβει η φωτεινή ένδειξη 2 κόκκινη και ηχεί το ηχητικό σήμα, το μεταλλικό αντικείμενο βρίσκεται κά- τω από την περιοχή του αισθητήρα. Όταν το ύψος του ηχητικού σήματος έχει τη μεγαλύτερη ένταση, το μεταλλικό αντικείμενο βρίσκεται κάτω από τη μέ- ση του αισθητήρα. Αναζήτηση ηλεκτροφόρων αγωγών Το όργανo μέτρησης δείχνει αγωγούς, που φέρουν τάση μεταξύ 110 V και 240 V και των οποίων η συχνότητα αντιστοιχεί στο συνηθισμένο στάνταρ (εναλλασσόμενο ρεύμα με 50 ή 60 Hz). Οι άλλοι αγωγοί (συνεχές ρεύμα, υψηλή/χαμηλή συχνότητα ή τάση) καθώς και οι μη ηλεκτροφόροι αγωγοί δεν μπορούν να ανιχνευτούν αξιόπιστα, αλλά ενδεχομένως εμφανίζονται ως μεταλλικά αντικείμενα. Η αναζήτηση των ηλεκτροφόρων αγωγών πραγματοποιείται αυτόματα σε κάθε μέτρηση. Όταν βρεθεί ένας ηλεκτροφόρος αγωγός, αναβοσβήνει η φωτεινή ένδειξη 2 κόκκινη και ηχεί ένα παλόμενο συνεχές σήμα. Μετακινή- στε το όργανo μέτρησης επανηλειμμένα πάνω από την επιφάνεια, για να εντοπίσετε ακριβέστερα τον ηλεκτροφόρο αγωγό. Μετά από αρκετές διε- λεύσεις μπορεί να εμφανιστεί η θέση του ηλεκτροφόρου αγωγού με πάρα πολύ μεγάλη ακρίβεια. OBJ_BUCH-2841-002.book Page 137 Thursday, August 4, 2016 6:22 PM138 | Ελληνικά 1 609 92A 3FC | (4.8.16) Bosch Power Tools Οι ηλεκτροφόροι αγωγοί μπορεί να ανιχνευτούν ευκολότερα, όταν στον αναζητούμενο αγωγό είναι συνδεδεμένοι και ενεργοποιημένοι καταναλω- τές ρεύματος (π.χ. φωτιστικά, συσκευές). Απενεργοποιήστε τους καταναλω- τές ρεύματος, προτού να τρυπήσετε, να πριονίσετε ή να φρεζάρετε τον

Υπόδειξη: Προσέχετε πάντοτε, να κρατάτε το όργανo μέτρησης χωρίς γάντια σταθερά στο χέρι, για να εξασφαλίζετε μια καλή γείωση. Επιπλέον προσέχετε, ότι οι σκάλες/σκαλωσιές πρέπει να είναι γειωμένες. Αποφεύγετε γι’ αυτό τις σκάλες/σκαλωσιές, των οποίων τα στηρίγματα στο δάπεδο έχουν πλαστικά πώματα. Μη φοράτε μονωμένα παπούτσια. Κάτω από ορισμένες προϋποθέσεις (όπως π.χ. πίσω από μεταλλικές επιφά- νειες, πίσω από πάρα πολύ ξηρές ή πάρα πολύ υγρές επιφάνειες) δεν μπο- ρούν οι ηλεκτροφόροι αγωγοί να ανιχνευτούν με σιγουριά. Εάν ανάβει σε μια μεγαλύτερη περιοχή η φωτεινή ένδειξη 2 κίτρινη ή κόκκινη, τότε το υλι- κό μονώνει ηλεκτρικά και η αναζήτηση για ηλεκτροφόρους αγωγούς δεν είναι αξιόπιστη. Υποδείξεις εργασίας Μην κρατάτε σταθερά το όργανο μέτρησης στην περιοχή του αισθητήρα, για να μην επηρεάσετε τη μέτρηση. Έτσι πετυχαίνετε ακριβέστερα αποτελέ- σματα μετρήσεων. Σημάδεμα αντικειμένων Μπορείτε, όταν χρειάζεται, να μαρκάρετε τα αντικείμενα που βρήκατε. Τις εξωτερικές ακμές ενός αντικειμένου μπορείτε να τις βρείτε με την αλλαγή της φωτεινής ένδειξης 2 από κίτρινη σε κόκκινη. Το μέσο του μεταλλικού αντικειμένου μπορείτε να το καθορίσετε με τη βοήθεια του ύψους του ήχου. Μαρκάρετε τη θέση που ψάχνετε με ένα μολύβι στο επάνω και στα πλευρικά βοηθήματα μαρκαρίσματος 1. Συνεχές αναβόσβημα πράσινο/κίτρινο/κόκκινο Όταν αναβοσβήνει η φωτεινή ένδειξη 2 εναλλάξ πράσινη, κίτρινη και κόκκινη, ακόμα και όταν δεν υπάρχει κοντά κανένα μεταλλικό αντικείμενο ή κανένα ηλεκτροφόρο καλώδιο, το όργανο μέτρησης πρέπει να σταλεί για

OBJ_BUCH-2841-002.book Page 138 Thursday, August 4, 2016 6:22 PMΕλληνικά | 139 Bosch Power Tools 1 609 92A 3FC | (4.8.16) Συντήρηση και Service Χειροκίνητη βαθμονόμηση Όταν η φωτεινή ένδειξη 2 ανάβει κόκκινη ή κίτρινη, παρόλο που δε βρίσκε- ται κανένα μέταλλο κοντά στο όργανο μέτρησης, πρέπει το όργανo μέτρη- σης να βαθμονομηθεί εκ νέου. – Ενεργοποιήστε γι’ αυτό το όργανο μέτρησης με το διακόπτη On/Off 3. – Αφαιρέστε μια μπαταρία από το ενεργοποιημένο όργανο μέτρησης. – Απενεργοποιήστε το όργανο μέτρησης με το διακόπτη On/Off 3, κατά τη διάρκεια που η μπαταρία έχει αφαιρεθεί. – Τοποθετήστε τις μπαταρίες ξανά στο όργανο μέτρησης (προσέξτε την πο- λικότητα!). – Απομακρύνετε τώρα όλα τα αντικείμενα κοντά από το όργανο μέτρησης (ακόμα και το ρολόι χεριού ή το δακτυλίδι από μέταλλο) και κρατήστε το

– Ενεργοποιήστε το όργανο μέτρησης με το διακόπτη On/Off 3 και απενερ- γοποιήστε το ξανά μέσα σε 3 δευτερόλεπτα. Η φωτεινή ένδειξη 2 του ορ- γάνου μέτρησης αναβοσβήνει κατά τη διάρκεια των 3 δευτερολέπτων σε αργό ρυθμό κόκκινη, για να δείξει την ετοιμότητα του οργάνου για βαθ-

– Ενεργοποιήστε ξανά το όργανο μέτρησης μέσα σε 0,5 δευτερόλεπτα. Η βαθμονόμηση ενεργοποιείται και διαρκεί περίπου 6 δευτερόλεπτα. Η φωτεινή ένδειξη 2 αναβοσβήνει για 6 δευτερόλεπτα σε γρήγορο ρυθμό πράσινη, η βαθμονόμηση εκτελείται. Μετά το όργανο είναι ξανά σε ετοι- μότητα λειτουργίας και η φωτεινή ένδειξη 2 ανάβει συνεχώς πράσινη. Υπόδειξη: Σε περίπτωση που η σειρά της απενεργοποίησης και της επανεκ- κίνησης δεν τηρηθεί, τότε δεν εκτελείται καμία βαθμονόμηση. Η φωτεινή ένδειξη 2 συνεχίζει να ανάβει είτε κίτρινη ή κόκκινη, παρόλο που δε βρίσκε- ται κοντά κανένα μέταλλο. Σε αυτή την περίπτωση επαναλάβετε τη βαθμο-

OBJ_BUCH-2841-002.book Page 139 Thursday, August 4, 2016 6:22 PM140 | Ελληνικά 1 609 92A 3FC | (4.8.16) Bosch Power Tools Σφάλματα – Αιτίες και θεραπεία Αιτία Θεραπεία Η φωτεινή ένδειξη 2 δεν ανάβει Το όργανo μέτρησης δεν είναι ενεργοποιη-

Ενεργοποιήστε το όργανο μέτρησης. Το όργανο μέτρησης απενεργοποιήθηκε από μόνο του Απενεργοποιήστε το όργανο μέτρησης και ενερ- γοποιήστε το μετά ξανά. Δεν υπάρχουν μπαταρί- ες ή οι μπαταρίες είναι λάθος τοποθετημένες Τοποθετήστε μπαταρίες. Προσέξτε την πολικότητα. Οι μπαταρίες είναι άδειες ή έχουν τοποθε- τηθεί συσσωρευτές Αντικαταστήστε τις μπαταρίες. Μη χρησιμοποιή- στε κανένα συσσωρευτή. Η φωτεινή ένδειξη 2 ανάβει κίτρινη ή κόκκινη, παρόλο που δε βρίσκε- ται κοντά κανένα μέταλλο (Προειδοποίηση για μεταλλικά αντικείμενα) Η θερμοκρασία του πε- ριβάλλοντος είναι πολύ υψηλή/πολύ χαμηλή Χρησιμοποιείτε το όργανo μέτρησης μόνο στην καθορισμένη περιοχή θερμοκρασίας από 0°C–40°C. Μεγάλη αλλαγή θερμο-

Περιμένετε, ώσπου να αποκτήσει το όργανo μέτρησης τη θερμοκρασία του περιβάλλοντος. Η αυτόματη βαθμονό- μηση δεν ήταν επιτυχής Εκτελέστε μια χειροκίνητη βαθμονόμηση.

• Προσέξτε πριν τρυπήσετε, πριονίσετε ή φρεζάρετε σε τοίχους, οροφές ή δάπεδα αλλά και σε άλλες πηγές πληροφόρησης (π.χ. κατασκευαστικά σχέδια). OBJ_BUCH-2841-002.book Page 140 Thursday, August 4, 2016 6:22 PMΕλληνικά | 141 Bosch Power Tools 1 609 92A 3FC | (4.8.16) Η φωτεινή ένδειξη 2 ανάβει κίτρινη ή κόκκινη σε μια μεγάλη περιοχή μέτρησης πάνω στον τοίχο (Προειδοποίηση για μεταλλικά αντικείμενα) Πολλά, πλησίον ευρι- σκόμενα μεταξύ τους μεταλλικά αντικείμενα Προσέχετε το ύψος του ήχου του ηχητικού σήμα- τος, για να ξεχωρίζετε ανάμεσα στα ξεχωριστά μεταλλικά αντικείμενα. Τα πλησίον ευρισκόμενα μεταξύ τους μεταλλικά αντικείμενα δεν μπορούν να ανιχνευτούν ξεχωριστά.* Οικοδομικά υλικά που περιέχουν μέταλλα ή σιδηρούχο εξοπλισμό

Στα μεταλλικά δομικά υλικά (π.χ. επικαλυμμένα με αλουμίνιο μονωτικά υλικά, εκτροπείς θερμότητας) δεν είναι δυνατή μια αξιόπιστη ανίχνευση.* Συμπαγή μεταλλικά αντικείμενα στην πίσω πλευρά του τοίχου Σε περίπτωση συμπαγών μεταλλικών αντικειμένων (π.χ. θερμαντικά σώματα) δεν είναι δυνατή μια αξιόπιστη ανίχνευση.* Η αυτόματη βαθμονό- μηση δεν ήταν επιτυχής Εκτελέστε μια χειροκίνητη βαθμονόμηση. Η φωτεινή ένδειξη 2 αναβοσβήνει κόκκινη σε μεγάλη περιοχή μέτρη- σης πάνω στον τοίχο (Προειδοποίηση για ηλεκτροφόρα καλώδια) Ανεπαρκής γείωση του

Ακουμπήστε με το ελεύθερο χέρι σας τον τοίχο σε απόσταση 20–30 cm από το όργανo μέτρησης, για να γειώσετε τον τοίχο. Αιτία Θεραπεία

• Προσέξτε πριν τρυπήσετε, πριονίσετε ή φρεζάρετε σε τοίχους, οροφές ή δάπεδα αλλά και σε άλλες πηγές πληροφόρησης (π.χ. κατασκευαστικά σχέδια). OBJ_BUCH-2841-002.book Page 141 Thursday, August 4, 2016 6:22 PM142 | Ελληνικά 1 609 92A 3FC | (4.8.16) Bosch Power Tools Ηλεκτροφόρο καλώδιο δε βρέθηκε Καμία ή ασυνήθιστη τάση στο καλώδιο Θέστε υπό τάση στο καλώδιο, π.χ. ανοίγοντας τον αντίστοιχο διακόπτη φωτός. Η ανίχνευση των καλωδίων με τάση εναλλασσομένου ρεύματος εκτός της περιοχής 110–240 V, 50–60 Hz δεν είναι αξιόπιστα δυνατή.* Το καλώδιο βρίσκεται

Το βάθος ανίχνευσης εξαρτάται από το οικοδο- μικό υλικό και μπορεί να είναι μικρότερο από το μέγιστο βάθος ανίχνευσης.* Το καλώδιο είναι τοπο- θετημένο μέσα σε γειω- μένο μεταλλικό σωλήνα Χρησιμοποιήστε το όργανo μέτρησης, για να βρείτε το μεταλλικό σωλήνα. Το όργανo μέτρησης δεν είναι γειωμένο Πιάστε σταθερά το όργανo μέτρησης χωρίς γάντια. Μη στέκεστε πάνω σε μονωμένες σκάλες ή σκαλωσιές. Μη φοράτε μονωμένα παπούτσια. Θωράκιση λόγω οικο- δομικών υλικών ή πολύ χαμηλή/πολύ υψηλή υγρασία αέρα Στα μεταλλικά, πολύ ξηρά ή πολύ υγρά οικοδομικά υλικά (π.χ. σε περίπτωση πολύ χαμηλής ή πολύ υψηλής υγρασίας του αέρα) δεν είναι δυνατή μια αξιόπιστη ανίχνευση.* Μεταλλικό αντικείμενο δε βρέθηκε Το μεταλλικό αντικεί- μενο βρίσκεται πολύ

Το βάθος ανίχνευσης εξαρτάται από το οικοδο- μικό υλικό και μπορεί να είναι μικρότερο από το μέγιστο βάθος ανίχνευσης.* Το μεταλλικό αντικεί- μενο είναι πολύ μικρό Το βάθος ανίχνευσης εξαρτάται από το αντικεί- μενο και μπορεί να είναι μικρότερο από το μέγιστο βάθος ανίχνευσης.* Ασυντόνιστο αναβόσβημα στα χρώματα πράσινο, κίτρινο, κόκκινο Βλάβη από ηλεκτρικά ή μαγνητικά πεδία Κρατήστε μια απόσταση από συσκευές, οι οποίες εκπέμπουν ισχυρά ηλεκτρικά ή μαγνητικά πεδία (π.χ. υπολογιστές, τροφοδοτικά κυκλώματα). Αιτία Θεραπεία

• Προσέξτε πριν τρυπήσετε, πριονίσετε ή φρεζάρετε σε τοίχους, οροφές ή δάπεδα αλλά και σε άλλες πηγές πληροφόρησης (π.χ. κατασκευαστικά σχέδια). OBJ_BUCH-2841-002.book Page 142 Thursday, August 4, 2016 6:22 PMΕλληνικά | 143 Bosch Power Tools 1 609 92A 3FC | (4.8.16) Συντήρηση και καθαρισμός Καθαρίστε τυχόν βρωμιές μ’ ένα καθαρό και μαλακό πανί. Να μη χρησιμο- ποιήσετε μέσα καθαρισμού ή διαλύτες. Για να μην επηρεαστεί αρνητικά η λειτουργία μέτρησης 7 απαγορεύεται το στερέωμα αυτοκόλλητων ή πινακίδων, ιδιαίτερα μεταλλικών, στο μπροστινό ή το πισινό μέρος του εργαλείου μέτρησης. Service και παροχή συμβουλών χρήσης Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντή- ρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλακτικά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος. Ανακριβή/μη λογικοφανή αποτελέσματα μετρήσεων Παρεμβαλλόμενα μεταλλικά αντικείμενα στην περιοχή του

Απομακρύνετε όλα τα μεταλλικά αντικείμενα που δημιουργούν παρεμβολές (π.χ. ρολόι, βραχιόλι, δακτυλίδι κτλ.) από την περιοχή του αισθητήρα. Μην πιάνετε το όργανο μέτρησης κοντά στον

Η αυτόματη βαθμονό- μηση δεν ήταν επιτυχής Εκτελέστε μια χειροκίνητη βαθμονόμηση. Συνεχές αναβόσβημα πράσινο/κίτρινο/κόκκινο, παρόλο που δε βρίσκεται κανένα μέταλλο ή κανένα ηλεκτροφόρο καλώδιο

Το όργανo μέτρησης είναι ελαττωματικό Στείλτε το όργανo μέτρησης για σέρβις. Αιτία Θεραπεία

• Προσέξτε πριν τρυπήσετε, πριονίσετε ή φρεζάρετε σε τοίχους, οροφές ή δάπεδα αλλά και σε άλλες πηγές πληροφόρησης (π.χ. κατασκευαστικά σχέδια). OBJ_BUCH-2841-002.book Page 143 Thursday, August 4, 2016 6:22 PM144 | Ελληνικά 1 609 92A 3FC | (4.8.16) Bosch Power Tools

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυ- κλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίξετε τα εργαλεία μέτρησης και τις μπαταρίες στα απορρίμματα του σπιτιού σας! Μόνο για χώρες της ΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE τα άχρη- στα εργαλεία μέτρησης, και σύμφωνα με την Κοινοτική Οδηγία 2006/66/EΚ οι χαλασμένες ή αναλωμένες μπατα- ρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωρι- στά για να ανακυκλωθούν με τρόπο φιλικό προς το περι-
