Dtect 150 SV Professional - Detektor BOSCH - Bezpłatna instrukcja obsługi

Marka	Bosch
Model	Dtect 150 SV Professional
Typ produktu	Detektor uniwersalny (wykrywanie obiektów w ścianach, sufitach, podłogach)
Wymiary (dł. × szer. × wys.)	220 × 97 × 120 mm
Masa	0,65 kg (zgodnie z procedurą EPTA 01:2014)
Zasilanie	4 baterie LR6 (AA) 1,5 V lub akumulatory HR6 (AA) 1,2 V; czas pracy ≈ 5 h (baterie) / 7 h (akumulatory 2500 mAh)
Zakres temperatur roboczych	-10 °C do +50 °C
Temperatura przechowywania	-20 °C do +70 °C
Stopień ochrony IP	IP 54 (ochrona przed pyłem i bryzgami wody)
Czujniki	Radar (2200-5500 MHz) i indukcyjny (5,9-6,1 kHz)
Dokładność pomiaru środka obiektu	±5 mm
Dokładność wyświetlanej głębokości (suchy beton)	±5 mm
Dokładność wyświetlanej głębokości (mokry beton)	±10 mm
Minimalna odległość między dwoma sąsiednimi obiektami	40 mm
Tryby pracy	Standard, Mokry beton, 8 cm, 15 cm, Rury metalowe/woda, Drewno/ściany suche, Sygnał intensywny, Sygnał dla wszystkich materiałów
Główne funkcje	Wykrywanie metali, drewna, plastiku, kabli pod napięciem; wyświetlanie głębokości i rodzaju; sygnał dźwiękowy i wizualny (LED)
Konserwacja i czyszczenie	Czyścić miękką, suchą ściereczką; nie zanurzać; utrzymywać klapkę serwisową zamkniętą
Bezpieczeństwo	Zalecenia: nie używać w atmosferze wybuchowej; przed wierceniem sprawdzić inne źródła; ochrona przed wilgocią
Części zamienne i naprawialność	Części dostępne przez Bosch; naprawa wyłącznie w autoryzowanym serwisie; nie otwierać klapki serwisowej
Informacje ogólne	Zgodny z dyrektywą 2014/53/UE; deklaracja zgodności dostępna online

Często zadawane pytania - Dtect 150 SV Professional BOSCH

Jak włączyć Dtect 150 SV?

Naciśnij przycisk Włącz/Wyłącz (15) lub przycisk startowy (11). Dioda LED (17) zaświeci się na zielono i ekran startowy pojawi się na 4 sekundy.

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź baterie: wymień je, jeśli są wyczerpane lub włożone w złym kierunku. Jeśli problem nie ustępuje, wyjmij baterie i włóż je ponownie.

Jakie obiekty może wykryć urządzenie?

Urządzenie wykrywa obiekty metalowe (pręty zbrojeniowe, rury miedziane), belki drewniane, rury plastikowe (wypełnione wodą lub puste w zależności od średnicy), przewody elektryczne (pod napięciem lub nie) oraz puste przestrzenie.

Jak korzystać z różnych trybów pracy?

Użyj przycisków wyboru (10) i (12), aby wybrać tryb odpowiedni do składu ściany. Tryby obejmują: Standard, Mokry beton, 8 cm, 15 cm, Rury metalowe/woda, Drewno/ściany suche, Sygnał intensywny i Sygnał dla wszystkich materiałów.

Co oznacza komunikat 'Koła nie stykają się'?

Ten komunikat pojawia się, jeśli kółka nie stykają się ze ścianą. Naciśnij przycisk startowy (11) i upewnij się, że oba dolne kółka dotykają ściany podczas przesuwania.

Jak precyzyjnie zlokalizować wykryty obiekt?

Przesuwaj urządzenie na boki, aż obiekt znajdzie się pod zewnętrzną krawędzią (lewą lub prawą) wyświetlaną na ekranie. Zaznacz pozycję na wysokości odpowiedniego znacznika (3).

Czy urządzenie może wykryć kable pod napięciem?

Tak. W przypadku wykrycia kabla pod napięciem dioda LED (17) miga na czerwono i emitowany jest sygnał ostrzegawczy (powolna sekwencja dźwięków). Wyświetlany jest komunikat 'pod napięciem'.

Jaki jest czas pracy urządzenia?

Przy użyciu baterii alkalicznych (LR6) czas pracy wynosi około 5 godzin. W przypadku akumulatorów NiMH (2500 mAh) wynosi około 7 godzin.

Jak czyścić urządzenie?

Użyj miękkiej, suchej ściereczki. Nigdy nie zanurzaj urządzenia w wodzie ani innych płynach. Nie używaj detergentów ani rozpuszczalników.

Co zrobić, gdy wyświetli się komunikat 'Zbyt wysoka temperatura' lub 'Zbyt niska temperatura'?

Poczekaj, aż urządzenie powróci do dopuszczalnego zakresu temperatur (-10 °C do +50 °C). Unikaj gwałtownych zmian temperatury.

INSTRUKCJA OBSŁUGI Dtect 150 SV Professional BOSCH

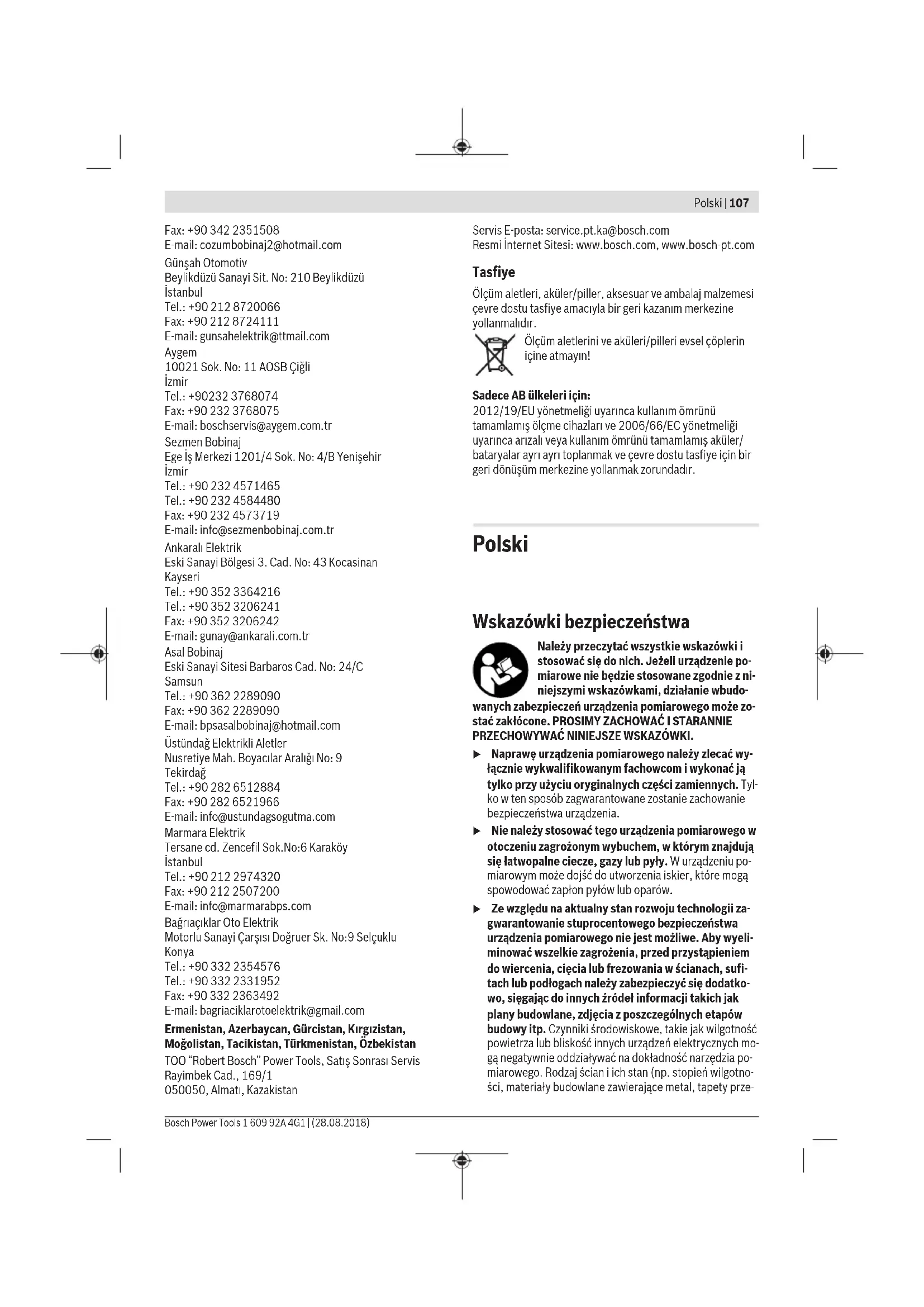

Wskazówki bezpieczeństwa

Należy przeczytać wszystkie wskazówki i stosować się do nich. Jeżeli urządzenie pomiarowe nie będzie stosowane zgodnie z niniejszymi wskazówkami, działanie wbudowanych zabezpieczeń urządzenia pomiarowego może zostać zakłócone. PROSIMY ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ NINIEJSZE WSKAZÓWKI.

wanych zabezpieczeń urządzenia pomiarowego może zostać zakłócone. PROSIMY ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ NINIEJSZE WSKAZÓWKI.

• Naprawę urządzenia pomiarowego należy zlecić wyłącznie wykwalifikowanym fachowcom i wykonać ją tylko przy użyciu oryginalnych części zamiennych. Tylko w ten sposób zagwarantowane zostanie zachowanie bezpieczeństwa urządzenia.

Opis urządzenia i ich zastosowania

wodzące prąd, materiał wyciszający, płytki ceramiczne), jak również ilość, rodzaj, wielkość i położenie obiektów mogą zakłamywać wyniki pomiarowe.

Użycie zgodne z przeznaczeniem

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Urządzenie pomiarowe dostosowane jest do pracy w pomieszczeniach i na zewnątrz.

Urządzenie pomiarowe przeznaczone jest do lokalizowania obiektów w ścianach, sufitach i podłogach. W zależności od rodzaju materiału i stanu podłoża można lokalizować obiekty metalowe, belki drewniane, rury z tworzyw sztucznych, przewody i kable. Na górnej krawędzi zlokalizowanego obiektu ustalona zostanie głębokość, na jakiej się on znajduje. Urządzenie pomiarowe zgodne jest z wartościami granicznymi podanymi w normie EN 302435. W związku z tym przed przystąpieniem do pracy np. w szpitalach, elektrowniach atomowych lub w pobliżu lotnisk i stacji radiotelefonii należy upewnić się, czy stosowanie urządzeń pomiarowych tego typu jest dozwolone.

Urządzenie pomiarowe dostosowane jest do pracy w pomieszczeniach i na zewnątrz.

Przedstawione graficznie komponenty

Numeracja przyrządów odnosi się do schematu urządzenia pomiarowego, znajdującego się na stronie graficznej.

(1) Miejsce do oznaczania celu (znacznik u góry) (2) Koło (3) Miejsce do oznaczania celu (znacznik lewy lub znacznik prawy) (4) Pokrywka wnęki na baterie (5) Blokada pokrywki wnęki na baterie (6) Rękojeść (7) Klapka serwisowa (8) Numer seryjny (9) Zakres działania czujnika (10) Przycisk wyboru, w prawo (11) Przycisk startowy (12) Przycisk wyboru, w lewo (13) Przycisk sygnału dźwiękowego (14) Przycisk konfiguracji (15) Włącznik/wyłącznik (16) Wyświetlacz (17) Dioda LED (18) Pokrowiec

Wskazania

(a) Wskazanie wyłączonego sygnału dźwiękowego (b) Wskazanie baterii

(c) Wskazanie zakresu działania czujnika (d) Już skontrolowany zakres (e) Skala z podziałką do pomiaru głębokości położenia obiektu (f) Zakres nieskontrolowany (g) Krawędzie zewnętrzne urządzenia do zaznaczania przy znacznikach (3) z lewej lub z prawej strony (h) Wskazanie trybu pracy (i) Obszar czarny: obiekt zlokalizowany w zakresie działania czujnika (j) Obszar szary: obiekt zlokalizowany poza zakresem działania czujnika (k) Linia środkowa urządzenia, odpowiada znacznikowi (1) (l) Wskazanie głębokości położenia obiektu (m) Wskazanie rodzaju materiału zlokalizowanego obiektu (n) Wskazanie przewodów pod napięciem

Dane techniczne

Universalny detektor D-TECT 150 SV
Numer katalogowy	3601 K10 008
Dokladnosć pomiarowa do sądka zlokizowanego obiektu aA)	±5 mmB)
Dokladnosć wyświetlonej glębokość połowenia obiektu bA)
- w suchym betonie ±5 mm	B)
- w betonie niewtwardzonym ±10 mm	B)
Minimalny odstep między dwoma sąsiednimi obiektami cA)	40 mmB)
Temperatura robocza -10°C...+50°C
Temperatura przechowyania -20°C...+70°C
Czujnik radarowy
- Zakres czȩstotiwość pracy 2200-5500 MHz
- Maks. moc nadawania 0,01 mW
Czujnik indukcyjny
- Zakres czȩstotiwość pracy 5,9-6,1 kHz
- Maks. natężenie pola magne-tycznych (przy 10 m)	72 dBμA/m
Maks. wysokość detekcjì ponad wysokość referencjna	2000 m
Wźegląna wilgotność powietrza, maks.	90 %
Stopość zabrudzenia zgodnia z IEC 61010-1	2)
Baterie 4 x 1,5 V LR6 (AA)
Akumulatorki 4 x 1,2 V HR6 (AA)
Czas przy ok.
- Baterie (Al-Mn) 5 h

Uniwersalny detektor D-tect 150 SV

– Akumulatorki (2500 mAh) 7 h
Waga zgodnie zEPTA-Procedure 01:2014	0,65 kg
Wymiary (długosc × szerokosc × wysokość)	220 × 97 × 120 mm
Stopiéń ochrony IP 54 (ochrona przydected pyłęm i Rozbryzgom i wody)

A) zob. rys.

B) zależnie od wielkości i rodzaju obiektu, a także rodzaju materiału i stanu podłoża

C) Występują jedynie zaburzenia nieprzewodzące, należy od czasu do czasu okresowo spodziewać się zjawiska przewodzenia prądu spowodowanego kondensacją.

Do jednoznacznej identyfikacji urządzenia pomiarowego służy numer seryjny (8) podany na tabliczce znamionowej.

W przypadku niekorzystnego składu podłoża wynik pomiaru może okazać się zaniżony w odniesieniu do ich dokładności i głębokości detekcji.

Dla potrzeb testu odbiornika, który sprawdza wpływ sygnału zakłócającego na narzędzie pomiarowe, wykorzystuje się kryterium wydajności i poziom wydajności, zdefiniowane w ETSI TS 103 361 (V1.1.1) Rozdział 9.4.1 dla głębokości położenia obiektu d = 60 mm

Dla potrzeb testu kompatybilności elektromagnetycznej wykorzystuje się następujące kryterium w odniesieniu do wydajności:

W określonych warunkach (np. wyładowanie elektrostatyczne lub działanie pól elektromagnetycznych) wyniki pomiarowe mogą być zafałszowane, aktualne wyniki pomiarowe mogą znikać i może być konieczne zresetowanie urządzenia pomiarowego przez wyjęcie i ponowne włożenie do niego baterii.

Montaż

Wkładanie/wymiana baterii

Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-manganowych lub akumulatorków.

Aby otworzyć pokrywkę wnęki na baterie (4), należy nacisnąć blokadę (5) w kierunku ukazanym strzałką i zdjąć pokrywkę. Włożyć baterie lub akumulatorki do wnęki. Należy przy tym zachować prawidłową biegunowość zgodnie ze schematem umieszczonym wewnątrz wnęki.

Wskaźnik naładowania baterii (b) znajdujący się w górnym pasku stanu na wyświetlaczu (16) ukazuje stan naładowania baterii lub akumulatorków.

Wskazówka: Należy zwracać uwagę na zmieniający się symbol baterii, aby we właściwym czasie zdążyć wymienić baterie lub akumulatorki.

Gdy na wyświetlaczu (16) ukaże się ostrzeżenie, urządzenie wyłącza się automatycznie po uprzednim zapamiętaniu ustawień. Wykonywanie pomiarów nie jest

już możliwe. Należy wymienić baterie (lub akumulatorki).

Aby wyjąć baterie lub akumulatorki, należy nacisnąć na tylny koniec baterii, jak ukazano na rysunku znajdującym się na pokrywie wnęki na baterie (1.). Przedni koniec baterii/akumulatorka wysuwa się z wnęki (2.), ułatwiając w ten sposób wyjęcie baterii lub akumulatorka.

Baterie lub akumulatorki należy zawsze wymieniać w komplecie. Należy stosować tylko baterie lub akumulatorki pochodzące od tego samego producenta i o jednakowej pojemności.

• Jeśli urządzenie pomiarowe nie będzie przez dłuższy czas używane, należy wyjąć z niego baterie lub akumulatorki. Nieużywane przez dłuższy czas baterie i akumulatorki mogą ulec korozji i samorozładowaniu.

Praca

Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim nasłonecznieniem. Urządzenie pomiarowe należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. W przypadku, gdy urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed użyciem odczekać, aż powróci ono do normalnej temperatury. Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru, a także na wskazanie wyświetlane na wyświetlaczu. Nie wolno naklejać żadnych naklejek ani mocować żadnych tabliczek w zakresie działania czujnika (9) na tylnej części urządzenia pomiarowego. W szczególności metalowe tabliczki mają wpływ na wyniki pomiaru. Używanie lub działanie nadajników, np. WLAN, UMTS, radar lotniczy, anteny nadawcze lub kuchenki mikrofalowe, w pobliżu może zakłócić funkcje pomiarowe urządzenia. Ze względu na zasadę pomiaru wyniki mogą zależeć od określonych warunków otoczenia. Zaliczają się do nich np. bliskość przyrządów, które wytwarzają silne pola elektryczne, magnetyczne lub elektromagnetyczne, wilgoć, materiały budowlane zawierające metal, materiały izolacyjne laminowane folią aluminiową, jak również tapety przewodzące prąd lub płytki ceramiczne. Przed przystąpieniem do wiercenia, piłowania i frezowania w ścianach, sufitach lub podłogach należy się

gnąć również do innych źródeł informacji (np. planów budowlanych).

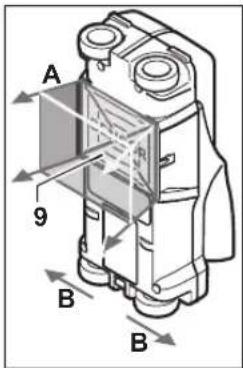

Sposób działania (zob. rys. B)

Za pomocą urządzenia pomiarowego kontrolowane jest całe podłoże zakresu działania czujnika (9) w kierunku A aż do wyświetlanej głębokości pomiaru. Pomiar odbywa się tylko podczas ruchu urządzenia pomiarowego w kierunku B oraz przy minimalnym odcinku pomiarowym wynoszącym 10 cm. Urządzenie pomiarowe należy przesuwać zawsze po linii prostej, wywierając lekki nacisk na ścianę tak, aby

koła dobrze przylegały do ściany. Wykryte zostaną wszystkie obiekty, które zostały wykonane z materiału innego niż ściana. Na wyświetlaczu ukazuje się głębokość położenia obiektu i w razie możliwości rodzaj materiału.

Optymalne wyniki można osiągnąć, gdy odcinek pomiarowy wynosi nie mniej niż 40 cm, a urządzenie pomiarowe przesuwane jest powoli przy całkowicie kontrolowanym obszarze. Najłatwiej wykrywalne są górne krawędzie obiektów, umiejscowionych w poprzek kierunku ruchu urządzenia pomiarowego.

Dlatego należy badać kontrolowany obszar krzyżującymi się liniami.

Jeżeli w ścianie znajduje się kilka obiektów na różnej głębokości, na wyświetlaczu ukazany zostanie ten, który znajduje się najbliżej powierzchni.

Właściwości wykrytych obiektów ukazane na wyświetlaczu (16) mogą nieco odbiegać od rzeczywistych właściwości obiektu. W szczególności bardzo cienkie obiekty ukazywane są jako grubsze. Większe obiekty o cylindrycznym kształcie (np. rury z tworzyw sztucznych lub rury wodno-kanalizacyjne) mogą wydawać się na wyświetlaczu nieco węższe niż w rzeczywistości.

Lokalizowane obiekty

- rury z tworzywa sztucznego (np. rury wodno-kanalizacyjne z tworzyw sztucznych, np. do ogrzewania podłogowego, ściennego itp. o średnicy co najmniej 10 mm, puste rury o średnicy co najmniej 20 mm) - przewody elektryczne (niezależnie od tego, czy są pod napięciem) - przewody prądu trójfazowego (np. od kuchenki) - przewody niskonapięciowe (np. od dzwonka do drzwi, telefonu) - rury, pręty i profile metalowe wszelkiego rodzaju (np. stal, miedź, aluminium) - stal zbrojeniowa - belki drewniane - puste przestrzenie

Pomiary są możliwe

- w betonie/żelbetonie

- w murze (cegła, beton komórkowy i porowaty, pumeks, piaskowiec) - ścianach z lekkich elementów budowlanych - pod powierzchniami takimi jak tynk, kafelki, tapety, parkiet, dywan - pod drewnem, płytami gipsowo-kartonowymi

Praca w specyficznych warunkach

Niekorzystne warunki pracy mogą mieć zasadniczy negatywny wpływ na wynik pomiaru:

• kilkuwarstwowe dobudówki ścienne
• puste rury z tworzyw sztucznych i belki drewniane umieszczone w pustej przestrzeni lub w konstrukcjach lekkich - obiekty, które przebiegają w ścianie pod skosem - wilgotna ściana - powierzchnie metalowe
• puste przestrzenie w ścianach mogą zostać wykazane jako obiekty
• urządzenia, wytwarzające silne pola magnetyczne lub elektromagnetyczne (np. stacje telefonii komórkowej lub generatory), znajdujące się w pobliżu

Uruchamianie

Włączanie/wyłączanie

Przed włączeniem urządzenia pomiarowego należy upewnić się, czy powierzchnia zakresu działania czujnika (9) nie uległa zawilgoceniu. W przypadku stwierdzenia wilgoci, urządzenie pomiarowe należy wytrzeć do sucha ściereczką. Jeżeli urządzenie pomiarowe poddane zostało dużym wahaniom temperatury, należy przed użyciem pozwolić mu powrócić do normalnej temperatury.

Włączanie

• Aby włączyć urządzenie pomiarowe, należy nacisnąć włącznik/wyłącznik (15) lub przycisk startowy (11). Dioda LED (17) zaświeci się na zielono, a na wyświetlaczu (16) przez ok. 4 sekundy widoczny jest ekran startowy.
• Jeżeli nie przystąpimy do pomiaru ani nie naciśniemy żadnego przycisku na urządzeniu pomiarowym, po 5 minutach wyłączy się ono automatycznie. W menu Ustawienia można zmienić to ustawienie w pozycji <Czas wyłączania> (zob. "Czas wyłączania", strona 113).

Wyłączanie

Aby wyłączyć urządzenie pomiarowe, należy nacisnąć włącznik/wyłącznik (15). Po wyłączeniu urządzenia pomiarowego wszystkie ustawienia pozostają zachowane w pamięci.

Włączanie/wyłączanie sygnału dźwiękowego

Za pomocą przycisku sygnału dźwiękowego (13) można włączyć lub wyłączyć sygnał dźwiękowy. W menu Ustawienia,

podmenu <Sygnały dźwięk.> można zmienić rodzaj sygnału (zob. <Sygnały dźwięk.>, strona 113).

Przebieg pomiaru

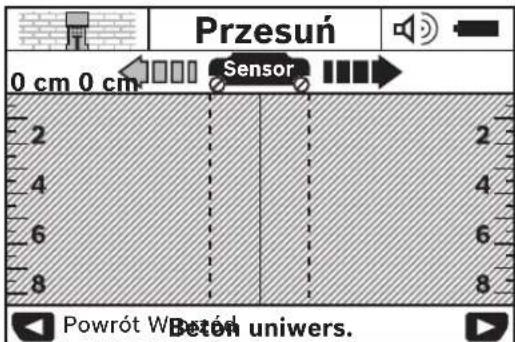

Włączyć urządzenie pomiarowe. Na wyświetlaczu (16) pojawi się standardowy ekran wskazań.

Przyłożyć urządzenie pomiarowe do ściany i przesuwać je w kierunku jazdy (zob. „Sposób działania (zob. rys. B)“, Strona 110) po ścianie. Wyniki pomiaru ukażą się na wyświetlaczu (16) po przebyciu odcinka o długości co najmniej 10 cm. Aby osiągnąć dokładne wyniki pomiaru, należy przyłożyć urządzenie pomiarowe całą powierzchnią i powoli przesuwać je nad domniemanym obiektem w ścianie.

Po odsunięciu urządzenia pomiarowego od ściany podczas pomiaru lub w przypadku nieużytkowania urządzenia przez czas dłuższy niż dwie minuty (ruch, naciśnięcie przycisku), na wyświetlaczu pozostanie ostatnio wyświetlony wynik pomiaru. Na wskazaniu zakresu działania czujnika (c) pojawi się komunikat. Po ponownym przyłożeniu urządzenia pomiarowego do ściany i przesunięciu go lub naciśnięciu przycisku startowego (11) pomiar rozpoczyna się od nowa.

Gdy dioda LED (17) świeci się na czerwono, obiekt znajduje się w zakresie działania czujnika. Gdy dioda LED (17) świeci się na zielono, żaden obiekt nie znajduje się w zakresie działania czujnika. Gdy dioda LED (17) miga na czerwono, w zakresie działania czujnika znajduje się obiekt pod napięciem.

Przed przystąpieniem do wiercenia otworów, piłowania i frezowania w ścianach należy się dodatkowo zabezpieczyć, sięgając do innych źródeł informacji. Ponieważ na wyniki pomiarów wpływ mogą mieć zarówno czynniki zewnętrzne, jak i właściwości ściany, niebezpieczeństwo może zaistnieć też mimo niewykrycia w zakresie działania czujnika żadnego obiektu (dioda LED (17) świeci się na zielono).

Wskazania (zob. rys. A)

Jeżeli obiekt znajduje się dokładnie pod czujnikiem, wyświetlany jest w zakresie działania czujnika (c). W zależności od wielkości obiektu i głębokości położenia możliwe jest rozpoznanie rodzaju materiału. W pasku stanu wyświetlana jest głębokość położenia obiektu (I) do górnej krawędzi zlokalizowanego obiektu.

Wskazówka: Zarówno wskazanie głębokości położenia obiektu (I), jak i wskazanie rodzaju materiału zlokalizowanego

obiektu (m) odnoszą się do obiektu oznaczonego na czarno i znajdującego się w zakresie działania czujnika.

Wskazanie rodzaju materiału zlokalizowanego obiektu (m) może przedstawiać następujące właściwości:

• magnetyczne, np. stal zbrojeniowa
• niemagnetyczne, np. rury miedziane
• niemetaliczne, np. tworzywa sztuczne lub drewno
• właściwości materiału nierozpoznane

Wskazanie przewodów pod napięciem (n) może przedstawiać następujące właściwości:

pod napięciem

Wskazówka: W przypadku obiektów pod napięciem, nie są wskazywane żadne właściwości.

• Wskazanie niejednoznaczne, obiekt może być pod napięciem lub nie.

Wskazówka: Linie prądu trójfazowego mogą zostać zakwalifikowane do przewodów nieznajdujących się pod napięciem. Określenie właściwości "pod napięciem" może być poważnie utrudnione w warunkach wysokiej wilgotności względnej (>50%)

Lokalizacja obiektów

Aby zlokalizować obiekt, wystarczy jednorazowo przesunąć urządzenie pomiarowe po odcinku pomiarowym.

Jeżeli obiekt nie został zlokalizowany, należy powtórzyć ruch w kierunku prostopadłym do poprzedniego kierunku pomiaru (zob. „Sposób działania (zob. rys. B)“, Strona 110).

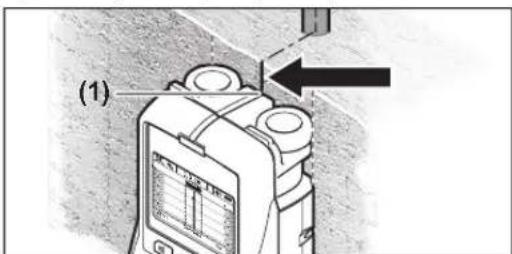

Do precyzyjnego zlokalizowania i zaznaczenia znalezionego obiektu należy przesunąć urządzenie pomiarowe po tym samym odcinku pomiarowym w przeciwnym kierunku.

Jeżeli, tak jak w przykładzie, obiekt ukazuje się pośrodku pod linią środkową (k) na wyświetlaczu (16), można przy górnym znaczniku (1) nanieść zgrubne zaznaczenia. Zaznaczenie to będzie jednak tylko wtedy dokładne, jeśli obiekt jest usytuowany dokładnie pionowo, gdyż zakres działania czujnika znajduje się nieco poniżej górnego znacznika.

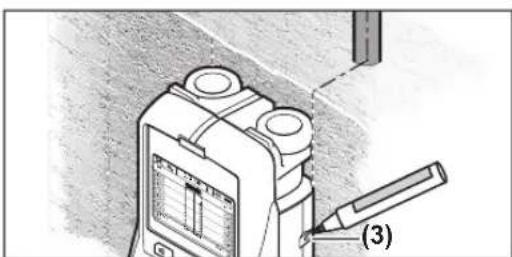

Aby dokładnie zaznaczyć położenie obiektu w ścianie, należy przesunąć urządzenie pomiarowe w lewo lub w prawo, aż znaleziony obiekt znajdzie się pod jedną z krawędzi zewnętrznych. Jeżeli na wyświetlaczu (16) znaleziony obiekt ukazany zostanie przykładowo pośrodku, pod prawą stroną (g), można go dokładnie zaznaczyć przy pomocy prawego znacznika (3).

Usytuowanie zlokalizowanego obiektu w ścianie można ustalić, przesuwając je pod drugim (zob. rys. I) (zob. „Przykładowe wyniki pomiaru", Strona 114). Zaznaczyć i połączyć poszczególne punkty pomiarowe.

Naciskając przycisk startowy (11), można w każdej chwili skasować wskazanie zlokalizowanego obiektu i rozpocząć nowy pomiar.

Zmiana trybu pracy

Za pomocą przycisków wyboru (10) i (12) przełączać się między poszczególnymi trybami pracy. - Aby przejść do następnego trybu pracy, należy krótko nacisnąć przycisk wyboru (10). - Aby powrócić do poprzedniego trybu pracy, należy krótko nacisnąć przycisk wyboru (12).

Przed zmianą trybu pracy można dostosować urządzenie pomiarowe do danego materiału, z którego wykonana jest ściana. Dane ustawienie można w każdej chwili skontrolować na wyświetlaczu (h).

(ustawiony fabrycznie)

Tryb pracy nadaje się do większości zastosowań w murze lub betonie. Zlokalizowane zostaną obiekty z tworzyw sztucznych, metalu i przewody elektryczne. Puste przestrzenie w murze lub puste rury z tworzyw sztucznych o średnicy mniejszej niż 2 cm mogą nie zostać wykryte. Maksymalna głębokość pomiaru wynosi 8 cm.

Tryb pracy przeznaczony jest do zastosowań w betonie nietwardzonym. Zlokalizowane zostaną elementy zbrojeniowe, rury z tworzyw sztucznych i metalu, a także przewody elektryczne. Rozróżnienie obiektów znajdujących się pod napięciem i nieznajdujących się pod napięciem nie jest możliwe. Maksymalna głębokość pomiaru wynosi 6 cm.

Trzeba koniecznie wziąć pod uwagę, że beton potrzebuje kilku miesięcy do osiągnięcia stanu całkowicie suchego.

Tryb pracy przeznaczony jest w szczególności do lokalizowania głęboko położonych obiektów w żelazobetonie. Zlokalizowane zostaną elementy zbrojeniowe, rury z tworzyw sztucznych i metalu, a także przewody elektryczne. Maksymalna głębokość pomiaru wynosi 15 cm. Jeżeli wyświetlana jest zbyt duża ilość obiektów, istnieje możliwość, że urządzenie prowadzone jest wzdłuż elementu zbrojeniowego. Należy wówczas przesunąć urządzenie pomiarowe o parę centymetrów i powtórzyć pomiar.

<0grz.powierzchn.>

Tryb pracy jest przeznaczony do lokalizowania rur metalowych, rur ze związków metalicznych, wypełnionych wodą rur z tworzyw sztucznych oraz przewodów elektrycznych. Puste rury z tworzyw sztucznych nie są lokalizowane. Maksymalna głębokość pomiaru wynosi 8 cm.

Tryb pracy przeznaczony jest do lokalizowania belek drewnianych, profili metalowych i przewodów elektrycznych w ścianach wykonanych z prefabrykatów (drewno, płyty gipsowo-kartonowe itp.). Wypełnione rury z tworzyw sztucznych i belki drewniane oznaczane są w taki sam sposób. Puste rury z tworzyw sztucznych nie są lokalizowane. Maksymalna głębokość pomiaru wynosi 8 cm.

Tryb pracy przeznaczony jest do lokalizowania obiektów metalowych i przewodów pod napięciem w sytuacjach, gdy zastosowanie innych trybów pracy nie daje zadowalających rezultatów. W tym trybie urządzenie pomiarowe jest bardziej czułe, ale mniej dokładne.

Detekcja w przypadku wysokiej względnej wilgotności powietrza (>50%) może być poważnie utrudniona.

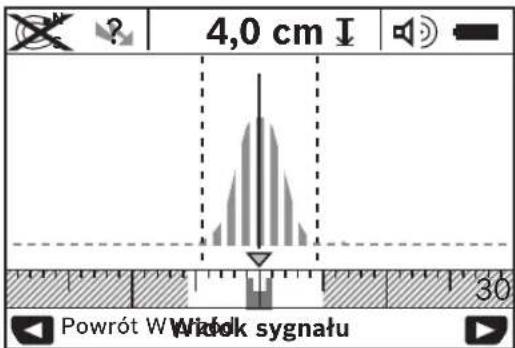

< Widok sygnału>

Tryb pracy przeznaczony jest do stosowania we wszystkich materiałach. Wskazywana jest siła sygnału w danej pozycji pomiarowej. W tym trybie pracy możliwa jest lokalizacja obiektów położonych blisko siebie i lepsza ocena skomplikowanych struktur materiału na podstawie krzywej sygnału.

Punkt szczytowy krzywej jest ukazany w mniejszej skali, w kształcie litery U, nad wskazaniem trybu pracy (h). Wskazana zostaje głębokość położenia obiektu i w razie możliwości rodzaj materiału. Maksymalna głębokość pomiaru wynosi 15 cm.

• Poziom sygnału nie wskazuje na głębokość położenia obiektu.

Zmiana rodzaju wskazania

Wskazówka: Zmiana rodzaju wskazania jest możliwa we wszystkich trybach.

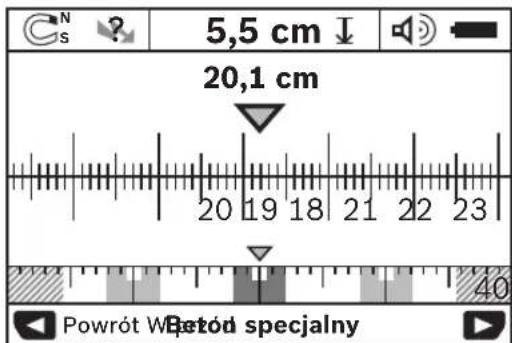

Nacisnąć przycisk wyboru (10) lub (12), aby przełączyć ekran standardowy na tryb calówki.

Tryb calówki, jak w przykładzie, pokazuje identyczną sytuację jak ukazana na rys. D: trzy prztyżelazne w równych odstępach. W tym trybie możliwe jest ukazanie odstępu pomiędzy zlokalizowanymi obiektami (ich środkami).

Pod wskazaniem głębokości położenia obiektu (l) podana jest długość zmierzonego odcinka, w naszym przykładzie 20,1 cm.

W mniejszej skali nad wskazaniem trybu pracy (h) ukazane są trzy zlokalizowane obiekty jako prostokąty.

Wskazówka: Zarówno wskazanie głębokości położenia obiektu (I), jak i wskazanie rodzaju materiału zlokalizowanego obiektu (m) odnoszą się do obiektu oznaczonego na czarno i znajdującego się w zakresie działania czujnika.

Aby powrócić do ekranu standardowego, należy krótko nacisnąć przycisk wyboru (10) lub (12).

Wskazówka: Zmienia się wyłącznie rodzaj wskazania, a nie tryb pracy.

Menu Ustawienia

Aby przejść do menu Ustawienia, należy nacisnąć przycisk konfiguracji (14).

Aby opuścić to menu, należy nacisnąć przycisk startowy (11). Ustawienia wprowadzone do tego momentu zostaną zapamiętane. Nastąpi aktywacja ekranu standardowego dla procesu pomiarowego.

Nawigacja w menu

Nacisnąć przycisk konfiguracji (14), aby przewinąć menu w dół.

Nacisnąć przyciski wyboru (10) i (12), aby wybrać wartość - za pomocą przycisku wyboru (10) można wybrać prawą lub kolejną wartość.

• Za pomocą przycisku (12) można wybrać lewą lub poprzednią wartość.

W menu można zmienić język menu. Fabryczne ustawienie to .

W menu można ustawić czas, po którym urządzenie pomiarowe zostanie automatycznie wyłączone, jeśli nie będą wykonywane żadne pomiary ani wprowadzane ustawienia. Fabryczne ustawienie to < 5min>

W menu można ustawić czas, w którym wyświetlacz (16) ma być podświetlany. Fabryczne ustawienie to < 30 sek>.

W menu można ustawić stopień jasności podświetlenia wyświetlacza. Fabryczne ustawienie to .

W menu można ustawić, kiedy urządzenie pomiarowe ma wydawać z siebie sygnał dźwiękowy, pod warunkiem że sygnał dźwiękowy nie został wcześniej wyłączony za pomocą przycisku sygnału dźwiękowego (13).

• Fabryczne ustawienie to : sygnał dźwiękowy rozlega się przy każdym naciśnięciu przycisku i zawsze, gdy w zakresie działania czujnika zostanie zlokalizowany obiekt w ścianie. Dodatkowo w przypadku zlokalizowania przewodów pod napięciem rozlega się sygnał ostrzegawczy - krótkie, następujące po sobie dźwięki.

-W przypadku ustawienia sygnał dźwiękowy rozlega się przy każdym naciśnięciu przycisku, a sygnał ostrzegawczy (krótkie, następujące po sobie dźwięki), gdy urządzenie pomiarowe zlokalizuje przewód elektryczny.

-W przypadku ustawienia sygnał dźwiękowy rozlega się tylko przy naciśnięciu przycisku.

W menu można wybrać tryb pracy, który będzie ustawiany domyślnie po każdym włączeniu urządzenia pomiarowego. Fabryczne ustawienie to .

Menu Ustawienia rozszerzone

Aby przejść do menu Ustawienia rozszerzone, należy (przy włączonym urządzeniu pomiarowym) nacisnąć jednocześnie przycisk konfiguracja (14) oraz włącznik/wyłącznik (15). Aby opuścić to menu, należy nacisnąć przycisk startowy (11). Nastąpi aktywacja ekranu standardowego dla procesu pomiarowego, a ustawienia zostaną zapamiętane.

Nawigacja w menu

Nacisnąć przycisk konfiguracji (14), aby przewinąć menu w dół.

Nacisnąć przyciski wyboru (10) i (12), aby wybrać wartość: - za pomocą przycisku wyboru (10) można wybrać prawą lub kolejną wartość.

• za pomocą przycisku (12) można wybrać lewą lub poprzednią wartość.

W menu wyświetlane są informacje dotyczące urządzenia pomiarowego, np. .

W menu można przywrócić ustawienia fabryczne urządzenia pomiarowego.

Przykładowe wyniki pomiaru

Wskazówka: W przytoczonych poniżej przykładach w urządzeniu pomiarowym włączony jest sygnał dźwiękowy. W zależności od wielkości obiektu i głębokości położenia w obrębie zakresu działania czujnika nie zawsze jest możliwe ustalenie, czy obiekt znajduje się pod napięciem, czy nie. W takim przypadku ukazują się wskazania (n).

Przewód pod napięciem (zob. rys. C)

W zakresie działania czujnika znajduje się obiekt metalowy, znajdujący się pod napięciem, np. przewód elektryczny. Głębokość położenia obiektu wynosi 1,5 cm. Urządzenie pomiarowe wysyła sygnał ostrzegawczy o przewodach znajdujących się pod napięciem natychmiast, jak tylko czujnik wykryje przewód elektryczny.

Pręt żelazny (zob. rys. D)

W zakresie działania czujnika znajduje się obiekt magnetyczny, np. pręt żelazny. Z lewej i prawej strony znajdują się inne obiekty, poza zasięgiem czujnika. Głębokość położenia obiektu wynosi 5,5 cm. Urządzenie pomiarowe wysyła sygnał dźwiękowy.

Rura miedziana (zob. rys. E)

W zakresie działania czujnika znajduje się obiekt metalowy, np. rura miedziana. Głębokość położenia obiektu wynosi 4 cm. Urządzenie pomiarowe wysyła sygnał dźwiękowy.

Obiekt z tworzywa sztucznego lub z drewna (zob. rys. F)

W zakresie działania czujnika znajduje się obiekt niemetaliczny. Jest to obiekt z tworzywa sztucznego lub drewna, leżący blisko powierzchni. Urządzenie pomiarowe wysyła sygnał dźwiękowy.

Rozległa płaszczyzna (zob. rys. G)

W zakresie działania czujnika znajduje się rozległa powierzchnia metaliczna, np. płyta metalowa. Głębokość położenia obiektu wynosi 2 cm. Urządzenie pomiarowe wysyła sygnał dźwiękowy.

Większa liczba niejednoznacznych sygnałów (zob. rys. H-1)

Gdy na ekranie standardowym widoczne jest wiele obiektów, najprawdopodobniej w ścianie znajduje się wiele pustych przestrzeni. Należy wówczas zmienić tryb pracy na , co spowoduje ignorowanie pustych przestrzeni. Jeżeli mimo zmiany trybu nadal ukazanych jest zbyt wiele obiektów, należy przeprowadzić większą ilość pomiarów na różnych wysokościach i zaznaczyć każdy zlokalizowany obiekt na ścianie. Znaczniki na różnych wysokościach świadczą o pustych przestrzeniach w ścianie, znaczniki ułożone w jednej linii świadczą o obiekcie znajdującym się w ścianie.

Błędy – przyczyny i usuwanie

Będ Przyczyna Rozwiązanie
Nie są za węczyć urzadzenia pomiarowej	Wyȩdomowe baterie Wymienić baterie
	Niewość wymiść baterie (biegu nowość)	Skontrolowaość wymiść ułożenie baterii
Urzadzenia pomiarowej jest wączone i nie reaguje		Wyȩć baterie i ponownie wȩżyć
	Urzadzenia pomiarowej jest zbyt gość lub zbyt zimne	Odzekać, aż urzadzenia znajdzie są w dopuszczañnym zakresie temperatur
Wskazanie na wyświetlaczu: <Ko lo uniesione>	Koło traci kontak tze scianą	Nacisné przyczisk startowy (11) i poruszajć urzadzenia pomiarówym, zworcieuwage nakontak obu dolynych kół ze scianą. W przypadku nierownik sciany pod到账źć pod koły cienka tekturkiego
Wskazanie na wyświetlaczu: <Za szybko>	Urzadzenia pomiarowej zostano poruszzone ze zbyt duź prędkość	Nacisné przyczisk startowy (11) i powol przesunuć urzadzenia pomiarowej po scianie
<Przekroczenia zakres temperatur>		Odzekać, aż urzadzenia znajdzie są w dopuszczañnym zakresie temperatur
<Temperatura nie osiagnieta>		Odzekać, aż urzadzenia znajdzie są w dopuszczañnym zakresie temperatur

Błąd Przyczyna Rozwiązanie

Urządzenie pomiarowe wyłącza się automatycznie. O ile to możliwe, usunąć przyczyny zakłóceń (np. WLAN, UMTS, radar lotniczy, anteny nadawcze lub kuchenka mikrofalowa) i ponownie włączyć urządzenie pomiarowe

Konserwacja i serwis

Konserwacja i czyszczenie

Urządzenie pomiarowe należy skontrolować przy każdym użyciu. W przypadku widocznych uszkodzeń lub oderwanych części wewnątrz urządzenia, nie można zagwarantować prawidłowego działania urządzenia.

Urządzenie pomiarowe należy utrzymywać w czystości i przechowywać w suchym miejscu, aby zagwarantować jego prawidłowe i bezpieczne funkcjonowanie.

Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach.

Zanieczyszczenia należy wycierać suchą, miękką ściereczką. Nie stosować żadnych środków czyszczących ani rozpuszczalników.

Należy zawsze zwracać uwagę, aby klapka serwisowa 7) była zawsze dobrze zamknięta. Klapka serwisowa może być otwierana tylko w autoryzowanym punkcie serwisowym firmy Bosch.

Urządzenie pomiarowe należy przechowywać i transportować tylko w załączonym pokrowcu.

W przypadku konieczności naprawy, urządzenie pomiarowe odesłać w pokrowcu.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacja o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154441

E-mail: [e-mail]

www.bosch-pt.pl

Utylizacja odpadów

Urządzenia pomiarowe, akumulatory/baterie, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Nie wolno wyrzucać urządzeń pomiarowych ani akumulatorów/baterii razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z europejską dyrektywą 2012/19/UE nie nadające się do użytku urządzenia pomiarowe, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z przepisami ochrony środowiska.

Čeština

Popis výrobku a výkonu

Chyba Příčina Odstranění

Chyba Příčina Odstranění

Popis výrobku a výkonu

Prosím, všimněte si obrázků v přední části návodu k používání.

Používání v souladu s určením

Opis produktu i wydajności

Prosimy zwrócić uwagę na rysunki na początku instrukcji obsługi.

Przeznaczenie urządzenia

Wyrób jest przeznaczony do wykrywania obiektów w ścianach, sufitach i podłogach. Zależnie od materiału i stanu powierzchni urządzenie może znajdować metalowe obiekty, drewniane belki, plastikowe rury, przewody elektryczne i kable. Dokładna lokalizacja znalezionego obiektu jest określana przez jego górną krawędź.

Wyrób jest zgodny z granicznymi wartościami normy EN 302435. Wychodząc z tego, np. w szpitalach, atomowych elektrowniach i w pobliżu lotnisk oraz stacji mobilnych łączności, należy zapytać, czy można korzystać z wyrobu.

Wyrób jest przeznaczony do pracy wewnątrz pomieszczeń i na zewnątrz.

Komponenty

Numeracja komponentów odnosi się do rysunku złożeniowego na stronie z oznaczeniem.

(1) Górna krawędź (2) Pokrętło (3) Lewa/prawa krawędź

148|Ukraińska

(4) Klin sekcji baterii (5) Fiksator sekcji baterii (6) Rękojeść (7) Klin serwisowy (8) Numer seryjny (9) Strefa czujnika (10) Przycisk wyboru prawego (11) Przycisk dysku (12) Przycisk wyboru lewego (13) Przycisk sygnału dźwiękowego (14) Przycisk zasilania (15) Włącznik (16) Wyświetlacz (17) Światło (18) Zatrzask

Elementy wskaźników

(a) Wskaźnik sygnału dźwiękowego (b) Wskaźnik naładowania baterii (c) Wskaźnik czujnika (d) Już obsłużona jednostka (e) Skala pomiaru zasięgu obiektu (f) Jeszcze nie obsłużona jednostka (g) Zewnętrzna krawędź, oznaczona po lewej/prawej krawędzi (3) (h) Wskaźnik trybu pracy (i) Czarny kolor: obiekt w granicach strefy czujnika (j) Szary kolor: obiekt poza granicami strefy czujnika (k) Środek linii, odpowiadający krawędzi (l) Wskaźnik głębokości obiektu (m) Wskaźnik materiału obiektu (n) Wskaźnik przewodności

Dane techniczne

Uniwersalny detektor D-tect 150 SV

Przewody, przez które płynie prąd (patrz rys. C)

Obiekty o dużej powierzchni zewnętrznej (patrz rys. G)

1Jg 1g 1g 1g 1g 1g 1g

JUWJU

Jgglg 1

aLul
