Typ produktu	Cyfrowy wykrywacz metali i przewodów pod napięciem
Marka	Bosch
Model	GMS 100 M Professional
Wymiary (dł. x szer. x wys.)	200 x 86 x 32 mm
Waga	260 g (zgodnie z EPTA-Procedure 01/2003)
Zasilanie	1 bateria 9 V (6LR61)
Czas pracy	Około 5 godzin
Maks. głębokość wykrywania (metale żelazne)	100 mm
Maks. głębokość wykrywania (metale nieżelazne)	80 mm
Maks. głębokość wykrywania (przewody pod napięciem)	50 mm (110-230 V AC)
Temperatura pracy	-10 °C do +45 °C
Temperatura przechowywania	-20 °C do +70 °C
Maks. wilgotność względna	80 %
Stopień ochrony	IP54 (pyłoszczelny i odporny na zachlapania)
Automatyczne wyłączanie	Po około 5 minutach bez użycia
Wyświetlacz	Wyświetlacz LCD z podziałką, wskaźnikiem stanu baterii, ikonami rodzaju obiektu
Sygnał dźwiękowy	Tak, możliwy do włączenia/wyłączenia
Pierścień świetlny	Zielony, żółty, czerwony w zależności od odległości od obiektu
Główne funkcje	Wykrywanie metali żelaznych, metali nieżelaznych oraz przewodów pod napięciem
Ręczna kalibracja	Możliwa w przypadku dryfowania wyświetlacza
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką; nie używać rozpuszczalników; nie zanurzać
Bezpieczeństwo	Nie używać w atmosferze wybuchowej; przed wierceniem skonsultować inne źródła; nie naprawiać samodzielnie
Części zamienne i naprawialność	Naprawa przez autoryzowany serwis Bosch; oryginalne części zamienne

Często zadawane pytania - GMS 100 M BOSCH

Jak włączyć wykrywacz Bosch GMS 100 M?

Naciśnij przycisk włączania/wyłączania (4). Pierścień świetlny zaświeci się na zielono, informując o gotowości urządzenia.

Jaka jest maksymalna głębokość wykrywania metali żelaznych?

Maksymalna głębokość wykrywania metali żelaznych (takich jak żelazo) wynosi 100 mm.

Jak ręcznie skalibrować urządzenie?

Wyłącz urządzenie, usuń wszelkie metalowe przedmioty w pobliżu, a następnie włącz ponownie, przytrzymując przycisk włączania/wyłączania, aż pierścień zacznie wolno migać na czerwono. Kalibracja jest zakończona, gdy pierścień ponownie stanie się zielony.

Jak włączyć lub wyłączyć sygnał dźwiękowy?

Naciśnij i przytrzymaj przycisk włączania/wyłączania (kilka sekund), gdy urządzenie jest włączone. Ikona 'a' pojawi się na ekranie, gdy dźwięk jest wyłączony.

Jaka bateria i jak ją wymienić?

Używaj alkalicznej baterii 9 V (typ 6LR61). Otwórz pokrywę komory baterii (8), naciskając blokadę (9), włóż baterię, zwracając uwagę na polaryzację.

Co zrobić, gdy ekran wyświetla stałe lub migające 'b'?

Jeśli 'b' świeci się stale, zdejmij urządzenie ze ściany i umieść je w innym miejscu, aby ponownie rozpocząć pomiar. Jeśli miga, zleć sprawdzenie urządzenia w autoryzowanym serwisie Bosch.

Jak konserwować wykrywacz?

Czyść miękką, suchą szmatką. Nie używaj detergentów ani rozpuszczalników. Nie zanurzaj urządzenia w wodzie. Nie usuwaj ślizgaczy z tyłu.

Jakie środki ostrożności należy zachować?

Nie używaj urządzenia w atmosferze wybuchowej. Przed wierceniem, piłowaniem lub frezowaniem skonsultuj inne źródła (plany budowlane). Urządzenie nie gwarantuje 100% bezpieczeństwa.

Jakie rodzaje obiektów może zlokalizować wykrywacz?

Wykrywa metale żelazne (żelazo, stal), metale nieżelazne (miedź, aluminium) oraz przewody pod napięciem (110-230 V). Symbole na ekranie wskazują typ.

Jak precyzyjnie oznaczyć wykryty obiekt?

Przesuwaj urządzenie kilkakrotnie nad obiektem, aż skala precyzji będzie maksymalna. Oznacz miejsce przez otwór do znakowania (2) znajdujący się na górze urządzenia.

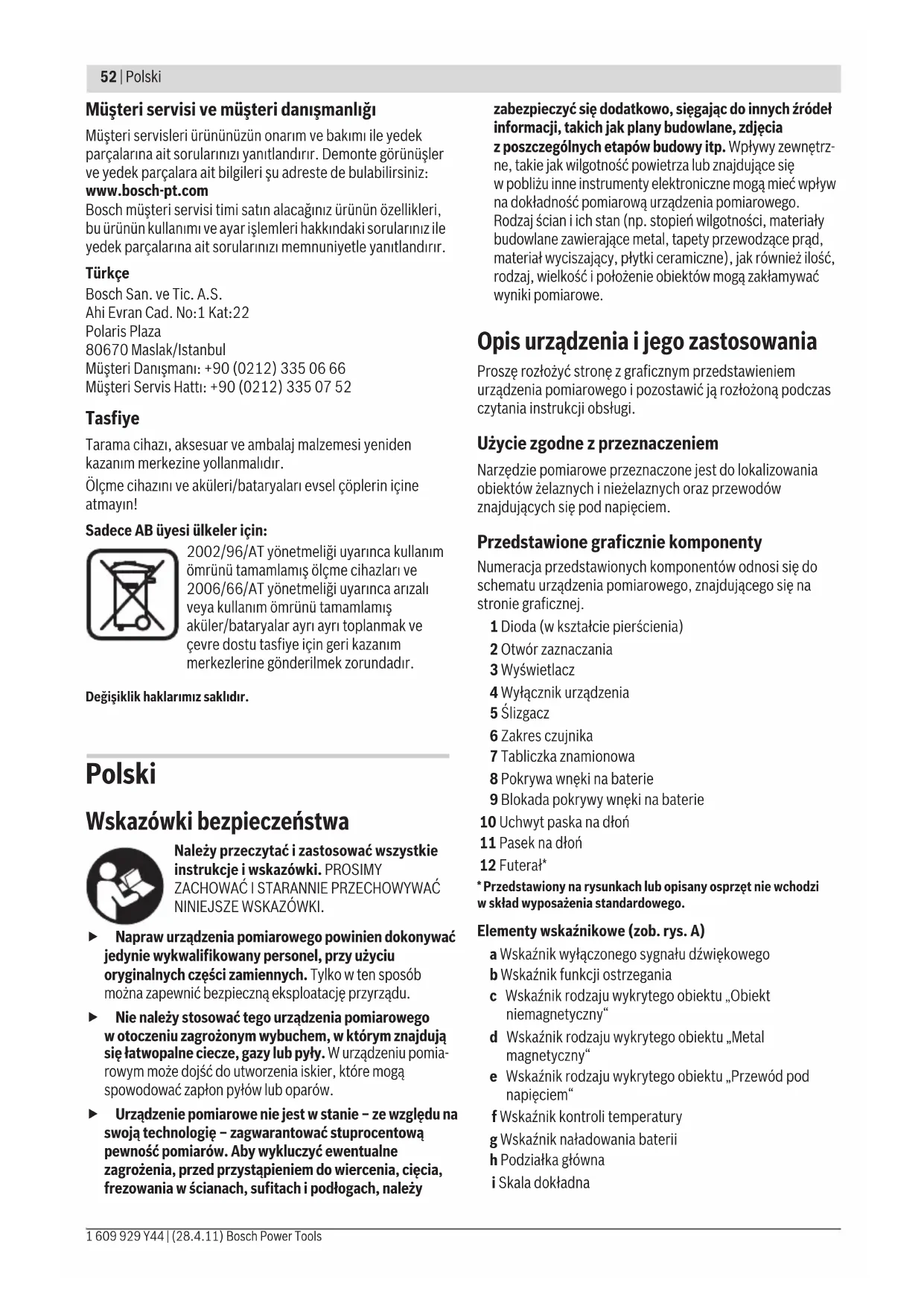

INSTRUKCJA OBSŁUGI GMS 100 M BOSCH

Wskazówki bezpieczeństwa

Należy przeczytać wszystkie instrukcje i wskazówki. PROSIMY ZACHOWAĆ I STARANNIE PRZECHOWYWAĆ NINIEJSZE WSKAZÓWKI.

• Naprawę urządzenia pomiarowego powinien dokonywać jedynie wykwalifikowany personel, przy użyciu oryginalnych części zamiennych. Tylko w ten sposób można zapewnić bezpieczeństwo eksploatacji przyrządu. Nie należy stosować tego urządzenia pomiarowego w otoczeniu zagrożonym wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły. W urządzeniu pomiarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pyłów lub oparów. Urządzenie pomiarowe nie jest w stanie - ze względu na swoją technologię - zagwarantować stuprocentowej pewności pomiarów. Aby wykluczyć ewentualne zagrożenia, przy wierceniu, cięciu, frezowaniu w ścianach, sufitach i podłogach, należy

zabezpieczyć się dodatkowo, sięgając do innych źródeł informacji, takich jak plany budowlane, zdjęcia

z poszczególnych etapów budowy itp. Wpływy zewnętrzne, takie jak wilgotność powietrza lub znajdujące się w pobliżu inne instrumenty elektroniczne, mogą mieć wpływ na dokładność pomiarową urządzenia pomiarowego. Rodzaj ścian i ich stan (np. stopień wilgotności, materiały budowlane zawierające metal, tapety przewodzące prąd, materiały wyciszające, płytki ceramiczne), jak również ilość, rodzaj, wielkość i położenie obiektów mogą zakłamywać wyniki pomiarowe.

Opis urządzenia i ich zastosowania

Proszę rozłożyć stronę z graficznym przedstawieniem urządzenia pomiarowego i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Narzędzie pomiarowe przeznaczone jest do lokalizowania obiektów żelaznych i nieżelaznych oraz przewodów znajdujących się pod napięciem.

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do schematu urządzenia pomiarowego, znajdującego się na stronie graficznej.

1 Dioda (w kształcie pierścienia) 2 Otwór zaznaczania 3 Wyświetlacz 4 Wyłącznik urządzenia 5 Ślizgacz 6 Zakres czujnika 7 Tabliczka znamionowa 8 Pokrywa wnęki na baterie 9 Blokada pokrywy wnęki na baterie

10 Uchwyt paska na dłoń 11 Pasek na dłoń 12 Futerał*

• Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w skład wyposażenia standardowego.

Elementy wskaznikowe (zob. rys. A)

a Wskaźnik wyłączonego sygnału dźwiękowego b Wskaźnik funkcji ostrzegania c Wskaźnik rodzaju wykrytego obiektu „Obiekt niemagnetyczny" d Wskaźnik rodzaju wykrytego obiektu „Metal magnetyczny" e Wskaźnik rodzaju wykrytego obiektu „Przewód pod napięciem"

f Wskaźnik kontroli temperatury

g Wskaźnik naładowania baterii h Podziałka główna i Skala dokładna

Dane techniczne

Wykrywacz GMS 100 M Professional

Numer katalogowy	3601K81100
maks. glębokość pomiaru*
- Metale zelazne	100 mm
- Metale nieźelazne (miedź)	80 mm
- przyzewy elektryczne pod napiȩciem 110-230 V (przy doprowadzonym napiȩciu)**	50 mm
Automatyczne wyłączanie po ok.	5 min
Temperatura pracy	-10°C...+45°C
Temperatura przechowywania	-20°C...+70°C
Relatywna wilgotność powietrza maks.	80 %
Bateria	1 x 9V6L R61
Czas przyciek.	5 h
Stopiéń ochryny (nie dot. wędymi na baterie)	IP 54 (ochrona przyźyp)—i roż-bryzgami wody)
Ciezar odpowiednio do EPTA-Procedure 01/2003	260 g
Wymiary (dlugość x szerokość x wysokość)	200 x 86 x 32 mm

w zależności od trybu pracy, materiału i wielkości obiektów, a także rodzaju materiału i stanu podłoża *mniejsza głębokość pomiarowa przy przewodach nie będących pod napięciem

Wynik pomiaru może być niedokładny w przypadku niekorzystnego składu podłoża.

Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego narzędzia pomiarowego, poszczególne nazwy handlowe pojedynczych narzędzi pomiarowych mogą się różnić.

Deklaracja zgodności

C

Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w rozdziale „Dane techniczne", odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02 zgodnie z wymaganiami dyrektyw 2004/108/WE, 1999/5/WE.

Dr. Egbert Schneider

Wkładanie/wymiana baterii

Zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-manganowych.

Aby otworzyć pokrywkę wnęki na baterie 8 należy przesunąć jej blokadę 9 w kierunku wskazanym przy strzałce, a następnie otworzyć pokrywkę. Włożyć do wnęki dołączone do zestawu baterie. Należy przy tym zwrócić uwagę na zachowanie prawidłowej biegunowości zgodnie z przedstawionym po wewnętrznej stronie wnęki schematem.

Wskaźnik baterii zawsze ukazuje aktualny stan naładowania baterii:

• Bateria jest całkowicie naładowana.
• Bateria ma 2/3 pojemności lub mniej. Bateria ma 1/3 pojemności lub mniej. Proszę wymienić baterię.
• Jeżeli urządzenie jest przez dłuższy czas nieużywane, należy wyjąć z niego baterie. Mogą one, przy dłuższej przerwie w używaniu, ulec korozji lub się rozładować.

Praca urządzenia

Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim napromieniowaniem słonecznym. Narzędzie należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury. W przypadku, gdy urządzenie pomiarowe poddane było większym wahaniom temperatury, należy przed włączeniem odczekać, aż powróci ono do normalnej temperatury. Ekstremalnie wysokie lub niskie temperatury, a także silne wahania temperatury mogą mieć negatywny wpływ na precyzję pomiaru, a także na wskazanie wyświetlane na wyświetlaczu. Zastosowanie lub praca stacji nadawczych, np. WLAN, UMTS, radaru samolotowego, masztów lub kuchenek mikrofalowych w pobliżu urządzenia pomiarowego może mieć wpływ na pracę urządzenia.

Włączenie

Włączanie/wyłączanie

Przed włączeniem urządzenia pomiarowego należy upewnić się, czy okolice czujnika 6 nie uległy zawilgoceniu. W przypadku stwierdzenia wilgoci, urządzenie pomiarowe należy wytrzeć do sucha ściereczką. - Jeżeli urządzenie pomiarowe poddane zostało dużym wahaniom temperatury, należy przed włączeniem pozwolić powrócić mu do normalnej temperatury.

Aby włączyć urządzenie pomiarowe, należy nacisnąć włącznik/wyłącznik 4.

Aby wyłączyć urządzenie pomiarowe, należy ponownie nacisnąć włącznik/wyłącznik 4.

Jeżeli przez ok. 5 min. na urządzeniu pomiarowym nie zostanie naciśnięty żaden przycisk, ani nie nastąpi lokalizacja żadnych obiektów, urządzenie pomiarowe wyłącza się automatycznie w celu oszczędzania baterii.

Włączanie/wyłączanie sygnału dźwiękowego

Sygnat dźwiękowy można wyłączyć, naciskając przez kilka sekund przycisk 4 przy włączonym urządzeniu pomiarowym. Przy włączonym sygnale dźwiękowym na wyświetlaczu pojawi się wskaźnik.

Sposób funkcjonowania (zob. rys. A-B)

Za pomocą urządzenia pomiarowego kontrolowane jest podłoże w zakresie czujnika 6 w kierunku z, aż do osiągnięcia maksymalnej głębokości pomiaru (zob. „Dane techniczne”). Wykryte zostaną wszystkie obiekty, które zostały wykonane z materiału innego niż ściana.

Urządzenie pomiarowe należy przysuwać zawsze po linii prostej, wywierając lekki nacisk na podłoże, unikając unoszenia urządzenia lub zmiany siły nacisku. Podczas pomiaru ślizgacze 5 muszą mieć zawsze kontakt z podłożem.

Pomiar

Po włączeniu dioda w kształcie pierścienia 1 świeci na zielono.

Przyłóż urządzenie pomiarowe do badanej powierzchni i przesuwaj je w kierunku ukrytego obiektu. W miarę zbliżania się do obiektu słupek na podziałce głównej h rośnie, a pierścień 1 świeci na żółto. Oddalanie się urządzenia od ukrytego obiektu sygnalizowane jest opadaniem słupka. Ponad lokalizowanym obiektem na podziałce głównej h widoczne jest maksymalne wychylenie słupka; pierścień 1 świeci na czerwono, rozlega się sygnał dźwiękowy. W przypadku mniejszych lub głębiej położonych obiektów może się zdarzyć, że pierścień 1 świeci w dalszym ciągu na żółto, a sygnał dźwiękowy nie rozbrzmiewa.

▷ Szersze obiekty nie są lokalizowane przy pierścieniu i sygnał dźwiękowy nie rozbrzmiewa na całej ich szerokości.

Gdy tylko czujnik urządzenia pomiarowego zlokalizuje jakiś obiekt, następuje aktywacja podziałki dokładnej i.

Aby dokładniej zlokalizować obiekt, należy przysuwać urządzenie pomiarowe kilkakrotnie (3x) ponad lokalizowanym obiektem.

Na dokładnej podziałce i widoczne jest maksymalne wychylenie słupka wówczas, gdy obiekt leży dokładnie pod środkiem czujnika, niezależnie od tego, ile kresek ukazanych jest na podziałce głównej h.

W przypadku małych lub głęboko leżących obiektów, gdy podziałka główna h wykazuje jedynie bardzo nieznaczne odchylenie, należy ponownie przesunąć urządzenie pomiarowe w poziomie (oś x) i w pionie (oś y) ponad obiektem. Proszę zwrócić uwagę na wychylenie podziałki dokładnej i.

Przed przystąpieniem do wiercenia otworów w ścianach, cięcia lub frezowania, należy zabezpieczyć się dodatkowo, sięgając do innych źródeł informacji.

Ponieważ na wyniki pomiarów wpływać mogą zarówno czynniki zewnętrzne, jak i właściwości ściany, niebezpieczeństwo może zaistnieć także mimo niewykazania w zakresie sensora żadnego obiektu (nie rozbrzmiewa żaden sygnał dźwiękowy, a pierścień 1 świeci się na zielono).

Metal

Jeżeli zlokalizowany obiekt wykonany został z materiału magnetycznego (np. żelazo), na wyświetlaczu 3 ukaże się symbol d. W przypadku metali niemagnetycznych wyświetlany jest symbol c. Aby skonkretyzować, o jaki rodzaj metalu chodzi, urządzenie pomiarowe musi znajdować się dokładnie ponad zlokalizowanym obiektem metalicznym (pierścień 1 świeci się czerwonym światłem, a na podziałce dokładnej można zaobserwować duże wychylenie).

Wskazówka: W przypadku mat stalowych i zbrojeń w badanym podłożu wychylenie podziałki może wskazywać powierzchnię lokalizowanego obiektu. Charakterystyczne w przypadku mat stalowych jest to, że nad prętami żelaznymi ukazywany jest na wyświetlaczu symbol dla metali magnetycznych, a pomiędzy prętami stalowymi wyświetlany jest symbol c dla metali niemagnetycznych.

Przewód elektryczny

Zlokalizowanie przewodu znajdującego się pod napięciem sygnalizowane jest ukazaniem się na wyświetlaczu 3 wskaźnika e. Aby dokładniej zlokalizować przewód znajdujący się pod napięciem, należy kilkakrotnie przesunąć urządzenie pomiarowe nad badaną powierzchnią. Kilkakrotne „przejechanie” nad przewodem przywodzącym prąd spowoduje, że przewód ten zostanie dokładnie zlokalizowany. Gdy urządzenie pomiarowe znajduje się bardzo blisko przewodu, pierścień 1 miga na czerwono w szybkim rytmie, a sygnał dźwiękowy rozlega się krótkimi, szybko następującymi po sobie dźwiękami.

Wskazówki:

• Szybsze znalezienie przewodów znajdujących się pod napięciem można uzyskać, podłączając do poszukiwanego przewodu odbiorniki prądu elektrycznego (np. lampy, urządzenia elektryczne) i włączając je. W określonych warunkach (jak na przykład za powierzchniami metalowymi lub za powierzchniami o dużej zawartości wody) może się zdarzyć, że przewody znajdujące się pod napięciem nie zostaną zlokalizowane. Sygnał przewodu znajdującego się pod napięciem uzależniony jest od położenia przewodów. Należy zatem zawsze upewnić się poprzez dodatkowe pomiary w bezpośrednim otoczeniu lub skorzystanie z innych źródeł informacji, czy w badanej powierzchni znajduje się przewód znajdujący się pod napięciem.
• Przewody nie znajdujące się pod napięciem można zlokalizować jako obiekty metalowe. Przewody splecione nie są przy tym ukazywane (w odróżnieniu od przewodów litych). Elektryczność statyczna może być przyczyną nieprecyzyjnej lokalizacji przewodów, np. ukazana zostanie większa powierzchnia. Aby uzyskać dokładniejsze wyniki, należy przyłożyć wolną dłoń płasko do ściany, tuż koło urządzenia pomiarowego, aby rozładować naładowanie statyczne.

Wskazówki dotyczące pracy

Na dokładność wyników pomiarowych mogą zasadniczo wpłynąć określone warunki otoczenia. Zaliczają się do nich np. bliskość przyrządów, które wytwarzają silne pola magnetyczne lub elektromagnetyczne, wilgoć, materiały budowlane zawierające

metal, materiały izolacyjne laminowane folią aluminiową, jak również tapety przewodzące prąd lub płytki ceramiczne. Przed przystąpieniem do wiercenia, frezowania lub dokonywania cięć w ścianach, sufitach, podłogach należy dlatego skonsultować również inne źródła informacji (np. plany budowlane).

Zaznaczanie obiektów

Zlokalizowane obiekty można, jeśli zaistnieje taka potrzeba, zaznaczyć. Dokonać pomiaru jak dotąd. Po znalezieniu granic lub środka obiektu, zaznaczyć zlokalizowane miejsce znacznikiem przez otwór 2.

Kontrola temperatury

Urządzenia pomiarowe wyposażone zostały w czujnik temperatury, gdyż dla dokładnego pomiaru konieczna jest stała temperatura wewnątrz urządzenia pomiarowego.

Jeżeli wskaźnik kontroli temperatury f zapala się, oznacza to, że urządzenie pomiarowe znajduje się poza dopuszczalną temperaturą roboczą lub zostało poddane silnym wahaniom temperatury. Wyłączyć urządzenie pomiarowe i - przy ponownym włączeniu - odczekać, aż powróci ono do normalnej temperatury.

Funkcja ostrzegania

Gdy na wyświetlaczu zaświeci się wskaźnik b, pomiar należy powtórzyć. Urządzenie pomiarowe należy odsunąć od ściany i przyłożyć je do podłoża w innym miejscu.

Jeżeli na wyświetlaczu 3 miga wskaźnik b, urządzenie pomiarowe należy odesłać do autoryzowanego punktu serwisowego.

Kalibrowanie precyzyjne

Jeżeli podziałka główna h wykazuje stałe wychylenie, choć żadnego obiektu w pobliżu urządzenia pomiarowego nie ma, urządzenie pomiarowe należy ręcznie skalibrować.

- Wyłączyć urządzenie pomiarowe. - Usunąć z pobliża urządzenia pomiarowego wszelkie obiekty, które mogłyby zostać przy tym błędnie wykazane, także zegarek, pierścionki z metalu itp. - Utrzymać urządzenie pomiarowe w powietrzu. Zwrócić przy tym uwagę, by wskaźnik naładowania baterii g wykazywał co najmniej 1/3 pojemności. - Ponownie włączyć urządzenie pomiarowe. Podczas startowania urządzenia pomiarowego należy natychmiast wcisnąć włącznik/wyłącznik 4 i przytrzymać go w tej pozycji. Włącznik/wyłącznik należy przytrzymać we wciśniętej pozycji tak długo, aż pierścień 1 zacznie migać w wolnym rytmie, ukazując w ten sposób kalibrację urządzenia pomiarowego. - Jeżeli kalibracja przebiegnie pomyślnie, pierścień 1 zaświeci się na zielono, oznaczając, że urządzenie pomiarowe jest ponownie gotowe do pracy.

Wskazówka: Jeżeli urządzenie pomiarowe nie włącza się automatycznie, kalibrację należy powtórzyć. Jeżeli wówczas urządzenie pomiarowe nie włącza się, należy je wysłać do autoryzowanego punktu serwisowego.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed każdym użyciem należy skontrolować urządzenia pomiarowe. W przypadku widocznych uszkodzeń lub oderwanych części wewnątrz urządzenia, prawidłowe funkcjonowanie nie jest zagwarantowane.

Urządzenia pomiarowe należy utrzymywać w czystości i przechowywać w suchym miejscu, aby zagwarantować ich prawidłowe i bezpieczne funkcjonowanie.

Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach.

Zanieczyszczenia należy wycierać suchą, miękką ściereczką. Nie należy używać żadnych środków czyszczących lub rozpuszczalników.

Aby nie zakłócać funkcji pomiaru, nie wolno umieszczać w polu działania czujnika 6 na przedniej i tylnej stronie urządzenia żadnych naklejek ani tabliczek, a w szczególności tabliczek metalowych.

Nie wolno zdejmować ślizgaczy 5, umieszczonych z tyłu urządzenia pomiarowego.

Jeśli urządzenie pomiarowe, mimo starannych metod produkcji i kontroli, uległoby awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Bosch. Nie wolno samemu otwierać urządzenia pomiarowego.

Przy wszystkich zapytaniach i zamówieniach części zamiennych, proszę podać koniecznie 10-cyfrowy numer katalogowy podany na tabliczce znamionowej urządzenia pomiarowego.

Obsługa klienta oraz doradztwo techniczne

Z wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacja o częściach zamiennych można znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego stosowaniem oraz regulacją urządzeń i osprzętu.

Polska

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: [phone]

Faks: [phone]

E-Mail: [e-mail]

Infolinia Działu Elektronarzędzi: [phone]

(w cenie połączenia lokalnego)

E-Mail: [e-mail]

www.bosch.pl

Usuwanie odpadów

Urządzenia pomiarowe, osprzęt i opakowanie powinny zostać dostarczone do utylizacji zgodnie z przepisami ochrony środowiska.

Urządzeń pomiarowych i akumulatorów/baterii nie wolno wyrzucać do odpadów domowych!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2002/96/WE, nieużywane urządzenia pomiarowe, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.
