BRUKSANVISNING GMS 100 M BOSCH

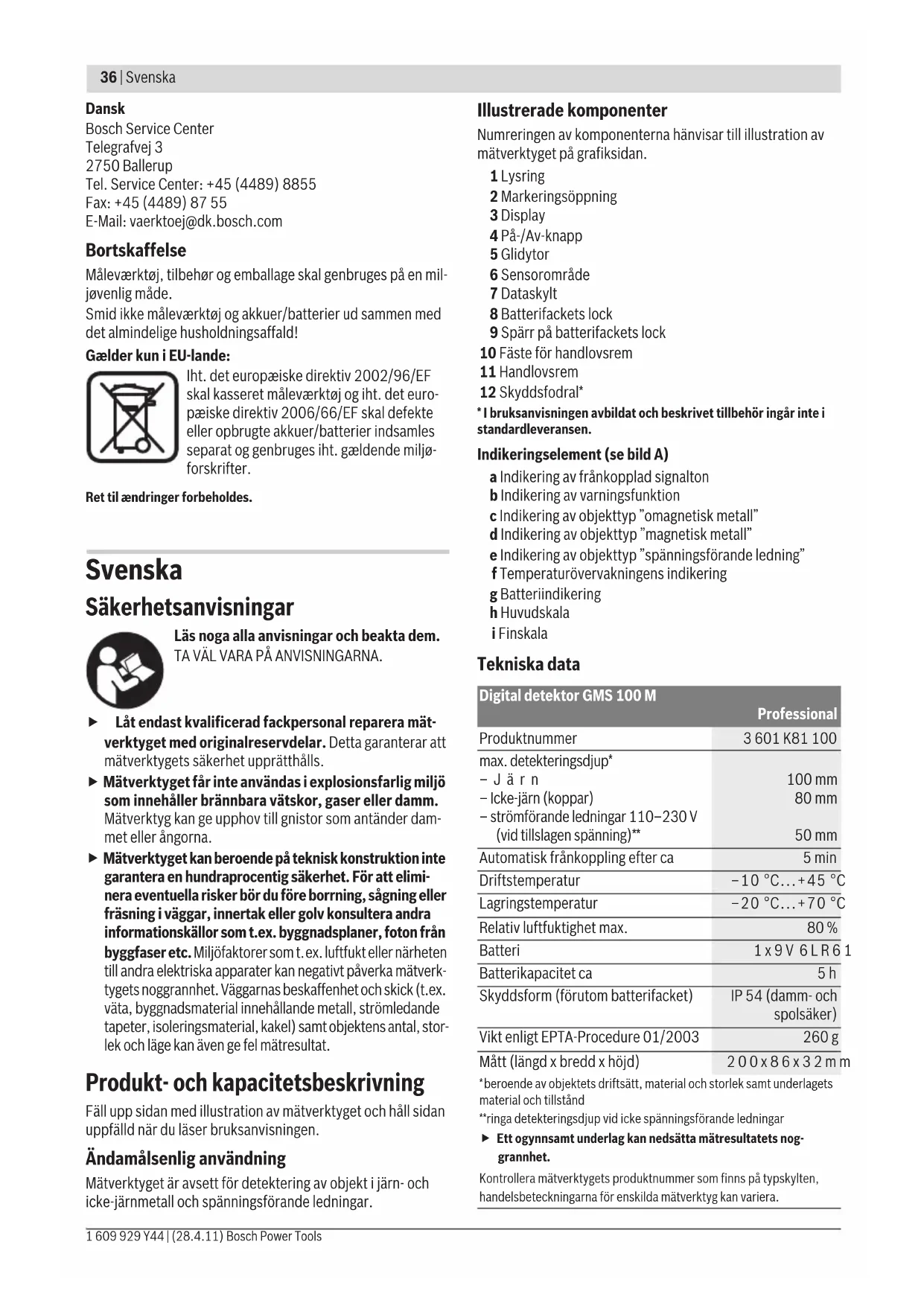

- I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. Indikeringselement (se bild A) a Indikering av frånkopplad signalton b Indikering av varningsfunktion c Indikering av objekttyp ”omagnetisk metall” d Indikering av objekttyp ”magnetisk metall” e Indikering av objekttyp ”spänningsförande ledning” f Temperaturövervakningens indikering g Batteriindikering h Huvudskala i Finskala Tekniska data Digital detektor GMS 100 M Professional Produktnummer 3 601 K81 100 max. detekteringsdjup* –Järn – Icke-järn (koppar) – strömförande ledningar 110–230 V (vid tillslagen spänning)** 100 mm 80 mm 50 mm Automatisk frånkoppling efter ca 5min Driftstemperatur –10 °C...+45 °C Lagringstemperatur –20 °C...+70 °C Relativ luftfuktighet max. 80 % Batteri 1x9V 6LR61 Batterikapacitet ca
Skyddsform (förutom batterifacket) IP 54 (damm- och spolsäker) Vikt enligt EPTA-Procedure 01/2003 260 g Mått (längd x bredd x höjd) 200x86x32mm *beroende av objektets driftsätt, material och storlek samt underlagets material och tillstånd**ringa detekteringsdjup vid icke spänningsförande ledningar f Ett ogynnsamt underlag kan nedsätta mätresultatets nog- grannhet. Kontrollera mätverktygets produktnummer som finns på typskylten, handelsbeteckningarna för enskilda mätverktyg kan variera. OBJ_BUCH-1418-001.book Page 36 Thursday, April 28, 2011 9:54 AMSvenska | 37 Bosch Power Tools 1 609 929 Y44 | (28.4.11) Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02 enligt bestämmelserna i direktiven 2004/108/EG, 1999/5/EG. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 23.03.2011 Montage Insättning och byte av batterier För mätverktyget rekommenderar vi alkali-mangan-batterier. För att öppna batterfackets lock 8 tryck spärren 9 i pilens rikt- ning och fäll upp batterifackets lock. Sätt in medföljande bat- teri. Kontrollera korrekt polning enligt markering på batteri- fackets insida. Batteriindikatorn g visar alltid aktuellt batteritillstånd: – Batteriet är fulladdat – Batteriet har en kapacitet på 2/3 eller mindre – Batteriet har en kapacitet på 1/3 eller mindre – Byt batteriet f Ta bort batteriet om mätverktyget inte används under en längre tid. Batteriet kan vid långtidslagring korrodera eller självurladdas. Drift f Skydda mätverktyget mot väta och direkt solljus. f Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar. Om mätverktyget varit utsatt för större temperaturväxlingar låt det balanse- ras innan du använder det. Vid extrem temperatur eller temperaturväxlingar kan mätverktygets precision och indi- keringen på displayen påverkas menligt. f När sändaranläggningar som t.ex. WLAN, UMTS, flyg- radar, sändarmaster eller mikrovåg används i omgiv- ningen kan mätfunktionen påverkas menligt. Driftstart In- och urkoppling f Kontrollera innan mätverktyget kopplas på att sensor- området 6 inte är fuktigt. Om så behövs torka av mät- verktyget med en trasa. f Har mätverktyget varit utsatt för kraftiga temperatur- förändringar låt det före påkoppling anta omgivning- ens temperatur. För Inkoppling av mätverktyget tryck På-/Av-knappen 4. För frånkoppling av mätverktyget tryck på På-/Av-knappen 4. Om under ca 5 minuter ingen knapp trycks på mätverktyget och inget objekt detekteras kopplar mätverktyget automa- tiskt från för att skona batterierna. Aktivering/avaktivering av ljudsignal Ljudsignalen kan slås på eller av genom att på inkopplat mät- verktyg några sekunder hålla På-Av-knappen 4 nedtryckt. Vid frånkopplad ljudsignal visar displayen symbolen a. Funktion (se bilder A–B) Med mätverktyget undersöks området under sensorn 6 i mätriktning z ned till max. detekteringsdjup (se ”Tekniska data”). De objekt som avviker från väggens material kan detekteras. Förskjut mätverktyget i rät linje och med lätt tryck över under- laget utan att lyfta upp mätverktyget eller öka anliggnings- trycket. Under mätningen ska glidytorna 5 alltid ligga mot underlaget. Mätning Efter tillslag lyser ringen 1 med grönt ljus. Placera mätverktyget på den yta som ska undersökas och för- flytta det i riktning mot x och y-axeln. När mätverktyget när- mar sig ett objekt ökar utslaget i huvudskalan h och ringen 1 lyser med gult ljus, avlägsnas det från objektet minskar utsla- get. Ovanför objektet ger huvudskalan h högsta utslaget; ringen 1 lyser med rött ljus och en ljudsignal avges. På små eller djupt liggande objekt kan ringen 1 fortsätta att lysa med gult ljus och ljudsignalen uteblir. f Bredare objekt kan med lysringen resp. ljudsignalen inte indikeras i full bredd. Så fort som mätverktyget lokaliserat ett objekt mitt under sensorn aktiveras finskalan i. För att exakt lokalisera objektet, förflytta mätverktyget uppre- pade gånger (3x) fram och tillbaka över objektet. Finskalan i ger högsta utslaget när objektet ligger exakt mitt under sensorn och oberoende av hur många staplar som visas i huvudskalan h. När mycket små eller djupt liggande objekt söks och huvud- skalan h ger ett litet utslag, förflytta mätverktyget upprepade gånger vågrätt (x-axeln) och lodrätt (y-axeln) över objektet. Beakta utslaget på finskalan i. f Innan borrning, sågning eller fräsning utförs, ska du konsultera andra informationskällor för att säkra dig mot risker. Eftersom miljöfaktorer eller väggens beskaf- fenhet kan påverka mätresultaten, finns risken, även om inget objekt påvisas i sensorområdet, att en ljudsignal inte avges och lysringen 1 lyser med grönt ljus. Metall Om det lokaliserade objektet är av magnetisk metall (t.ex. järn) visas på displayen 3 symbolen d. Vid omagnetiska metaller visas symbolen c. För åtskillnad av metallslag måste mätverktyget ligga över lokaliserat metallobjekt (ringen 1 lyser med rött ljus och finskalan i ger ett högt utslag). Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1418-001.book Page 37 Thursday, April 28, 2011 9:54 AM38 | Svenska 1 609 929 Y44 | (28.4.11) Bosch Power Tools Anvisning: När undersökt underlag innehåller armeringsmat- tor och armeringar visas över hela ytan ett utslag i huvudskalan h. Vanligen indikeras armeringsmattorna direkt över stålstäng- erna med symbolen d för magnetiska metaller och mellan stål- stängerna med symbolen c för omagnetiska metaller. Strömkabel När en spänningsförande ledning lokaliserats visar displayen 3 symbolen e. Fortsätt att förskjuta mätverktyget över ytan för exaktare lokalisering av den spänningsförande ledningen. Efter upprepade förskjutningar kan den spänningsförande ledningen lokaliseras exakt. Är mätverktyget mycket nära led- ningen blinkar lysringen 1 i snabb takt med rött ljus och en ljudsignal avges i korta intervaller. Anvisningar: – Spänningsförande ledningar kan lokaliseras lättare om strömförbrukare (t.ex. lampor, apparater) är anslutna till ledningen och påkopplade. – Under vissa villkor (som t.ex. bakom metallytor eller bakom ytor med hög vattenhalt) kan spänningsförande ledningar inte alltid upptäckas. Den spänningsförande ledningens signalstyrka är beroende av kabelns längd. Kontrollera därför med ytterligare mätningar inom områ- det eller annan informationskälla om en spänningsförande ledning förekommer. – Ledningar utan spänning kan lokaliseras som metallobjekt. Ledarpartkablar kan däremot inte detekteras (i motsats till massivkablar). – Statisk elektricitet kan leda till att ledningar inte exakt indi- keras över ett större område. För bättre indikering lägg den lediga handflatan bredvid mätverktyget mot väggen för att reducera den statiska elektriciteten. Arbetsanvisningar f Mätresultaten kan principberoende menligt påverkas av vissa omgivningsvillkor. Detta kan t.ex. vara appa- rater i närheten som alstrar kraftiga magnetiska eller el-magnetiska fält, väta, metallhaltiga byggmaterial, aluminiumdubblerade isoleringsmaterial eller ledande tapeter och kakel. Konsultera före borrning, sågning eller fräsning i väggar, tak eller golv även andra informationskäl- lor (t.ex. byggnadsritningar). Uppmärkning av objekt Lokaliserade objekt kan vid behov märkas ut. Mät på vanligt sätt. När objektets gränser eller centrum lokaliserats kan stäl- let märkas ut genom markeringsöppningen 2. Temperaturövervakning Mätverktyget är försett med temperaturövervakning, efter- som en exakt mätning endast kan utföras när temperaturen är konstant i mätverktygets inre. Lyser indikeringen för temperaturövervakning f ligger mät- verktyget inte inom drifttemperaturens gränser eller har utsatts för temperaturväxlingar. Slå från mätverktyget och låt först temperaturen balanseras innan mätverktyget återstartas. Varningsfunktion Om på displayen symbolen b visas, måste mätningen startas på nytt. Ta bort mätverktyget från väggen och lägg upp det på ett annat ställe. Om på displayen 3 symbolen b blinkar, sänd mätverktyget till en auktoriserad kundtjänst. Efterkalibrering När huvudskalan h ger ett konstant utslag även om inget objekt finns i närheten av mätverktyget kan det efterkalibre- ras manuellt. – Slå från mätverktyget. – Avlägsna alla objekt som finns i närheten av mätverktyget som eventuellt indikeras, även armbandsur eller metall- ringar, och håll sedan mätverktyget i luften. Kontrollera att batteriindikatorn g visar en kapacitet på minst 1/3: – Slå åter på mätverktyget. När mätverktyget startar tryck genast På-Av-knappen 4 och håll den nedtryckt. Håll På- Av-knappen nedtryckt tills lysringen 1 i långsam takt blin- kar med rött ljus och indikerar att mätverktyget kalibreras. – Har kalibreringen lyckats, lyser ringen 1 med grönt ljus och mätverktyget är automatiskt åter klart för drift. Anvisning: Om mätverktyget inte startar automatiskt, upp- repa efterkalibreringen. Om mätverktyget ännu inte startar, sänd det till en auktoriserad kundtjänst. Underhåll och service Underhåll och rengöring f Kontrollera mätverktyget för varje användning. Vid synliga skador eller lösa delar i mätverktygets inre kan en säker funktion inte längre garanteras. Håll mätverktyget rent och torrt för bra och säkert arbete. Mätverktyget får inte doppas i vatten eller andra vätskor. Torka av mätverktyget med en torr, mjuk trasa. Använd inte rengörings- eller lösningsmedel. För att inte påverka mätresultaten får inom sensorområdet 6 på detektorns fram- och baksida varken dekaler eller skyltar placeras och absolut inte skyltar av metall. Ta inte bort glidytorna 5 från mätverktygets baksida. Om störningar uppstår i mätverktyget trots exakt tillverkning och sträng kontroll bör reparationen utföras av en auktorise- rad serviceverkstad för Bosch elverktyg. Ta inte isär mätverk- tyget på egen hand. Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnummer som består av 10 siffror och som finns på mätverktygets typskylt. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. OBJ_BUCH-1418-001.book Page 38 Thursday, April 28, 2011 9:54 AMNorsk | 39 Bosch Power Tools 1 609 929 Y44 | (28.4.11) Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte mätverktyg och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2002/96/EG måste obrukbara mätverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhän- dertas och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. Norsk Sikkerhetsinformasjon Les og følg alle instruksene. TA GODT VARE PÅ DISSE INSTRUKSENE. f Måleverktøyet skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes måleverktøyets sikkerhet. f Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damper. f Måleverktøyet kan av teknologiske grunner ikke ga- rantere full sikkerhet. For å utelukke farer må du sjek- ke andre informasjonskilder som konstruksjonstegnin- ger, bilder fra byggetiden etc. før hver boring, saging eller fresing i vegger, tak eller gulv. Miljøinnflytelser som luftfuktighet eller nærhet til andre elektriske maskiner kan innskrenke måleverktøyets nøyaktighet. Veggenes ty- pe og tilstand (f.eks. fuktighet, metallholdige byggemate- rialer, lededyktige tapeter, isolasjonsmaterialer, fliser) og antall, type, størrelse og posisjon til objektene kan forfal- ske måleresultatene. Produkt- og ytelsesbeskrivelse Brett ut utbrettssiden med bildet av måleverktøyet, og la den- ne siden være utbrettet mens du leser bruksanvisningen. Formålsmessig bruk Måleverktøyet er beregnet til søking etter jernholdige og ikke- jernholdige objekter og spenningsførende ledninger. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av måleverktøyet på illustrasjonssiden. 1 Lysring 2 Markeringsåpning 3 Display 4 På-/av-tast 5 Gleiter 6 Sensorområde 7 Typeskilt 8 Deksel til batterirom 9 Låsing av batteridekselet 10 Feste for bæreløkken 11 Bæreløkke 12 Beskyttelsesveske*
