KÄYTTÖOHJE GMS 100 M BOSCH

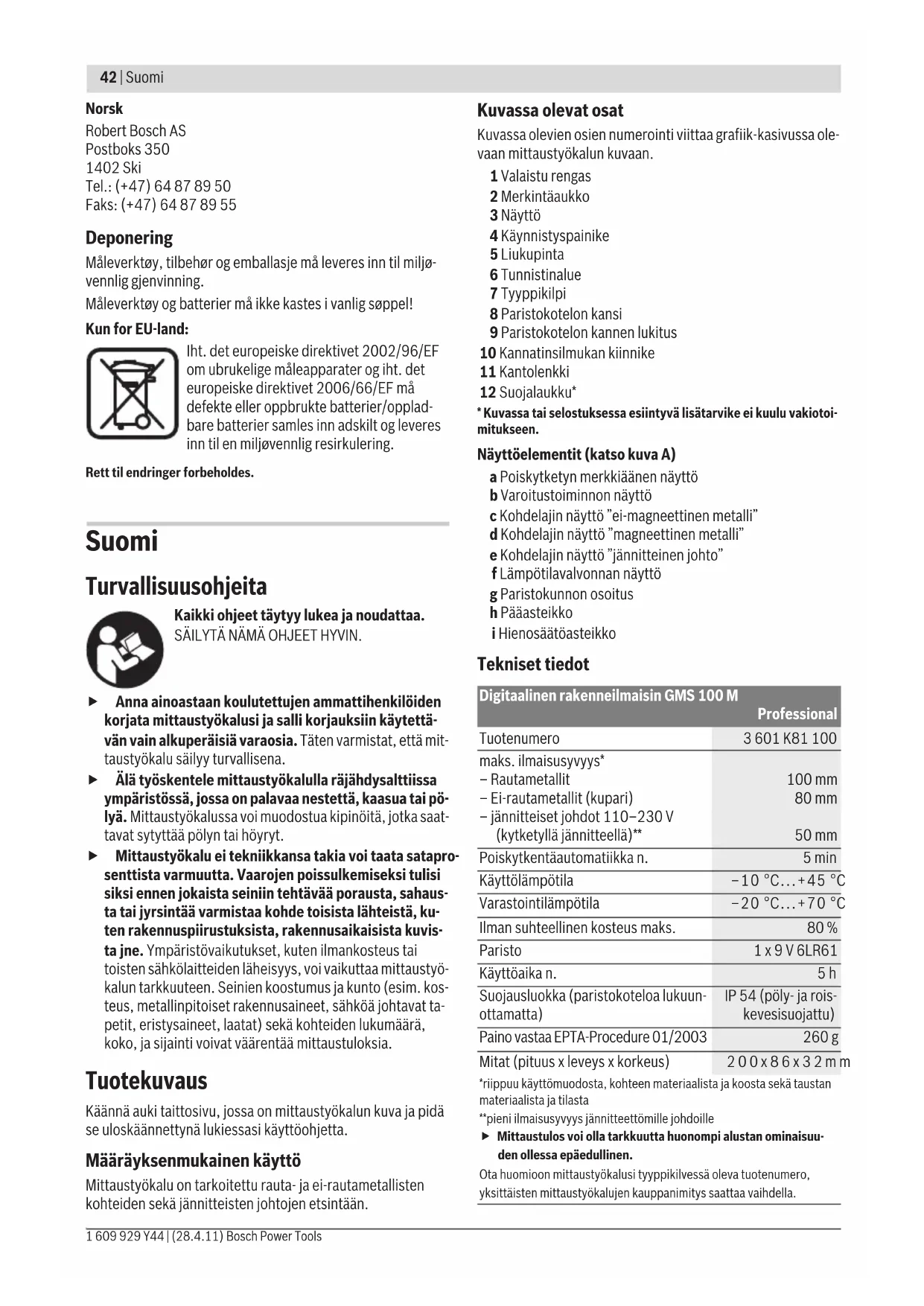

• Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Näyttöelementit (katso kuva A) a Poiskytketyn merkkiäänen näyttö b Varoitustoiminnon näyttö c Kohdelajin näyttö ”ei-magneettinen metalli” d Kohdelajin näyttö ”magneettinen metalli” e Kohdelajin näyttö ”jännitteinen johto” f Lämpötilavalvonnan näyttö g Paristokunnon osoitus h Pääasteikko i Hienosäätöasteikko Tekniset tiedot Digitaalinen rakenneilmaisin GMS 100 M Professional Tuotenumero 3 601 K81 100 maks. ilmaisusyvyys* – Rautametallit – Ei-rautametallit (kupari) – jännitteiset johdot 110–230 V (kytketyllä jännitteellä)** 100 mm 80 mm 50 mm Poiskytkentäautomatiikka n. 5min Käyttölämpötila –10 °C...+45 °C Varastointilämpötila –20 °C...+70 °C Ilman suhteellinen kosteus maks. 80 % Paristo 1 x 9 V 6LR61 Käyttöaika n.

Suojausluokka (paristokoteloa lukuun- ottamatta) IP 54 (pöly- ja rois- kevesisuojattu) Paino vastaa EPTA-Procedure 01/2003 260 g Mitat (pituus x leveys x korkeus) 200x86x32mm *riippuu käyttömuodosta, kohteen materiaalista ja koosta sekä taustan materiaalista ja tilasta**pieni ilmaisusyvyys jännitteettömille johdoille f Mittaustulos voi olla tarkkuutta huonompi alustan ominaisuu- den ollessa epäedullinen.Ota huomioon mittaustyökalusi tyyppikilvessä oleva tuotenumero, yksittäisten mittaustyökalujen kauppanimitys saattaa vaihdella. OBJ_BUCH-1418-001.book Page 42 Thursday, April 28, 2011 9:54 AMSuomi | 43 Bosch Power Tools 1 609 929 Y44 | (28.4.11) Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni- set tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 61010-1:20010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02 direktiivien 2004/108/EY, 1999/5/EY määräysten mukaisesti. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 23.03.2011 Asennus Paristojen asennus/vaihto Mittaustyökalun voimanlähteenä suosittelemme käyttämään alkali-mangaani-paristoja. Avaa paristokotelon kansi 8 painamalla lukitusta 9 nuolen suuntaan ja kääntämällä paristokotelon kansi auki. Asenna toimitukseen kuuluva paristo. Tarkista oikea napaisuus paris- tokotelon sisällä olevasta kuvasta. Pariston kapasiteetin osoitus g näyttää aina pariston senhet- kisen tilan: – Paristossa on täysi kapasiteetti – Paristossa on 2/3 kapasiteetti tai vähemmän – Paristossa on 1/3 kapasiteetti tai vähemmän – Vaihda paristo f Poista paristo mittauslaitteesta, ellet käytä sitä pit- kään aikaan. Paristo saattaa hapettua tai purkautua itses- tään pitkäaikaisessa varastoinnissa. Käyttö f Suojaa mittaustyökalu kosteudelta ja suoralta aurin- gonvalolta. f Älä aseta mittaustyökalua alttiiksi äärimmäisille läm- pötiloille tai lämpötilan vaihteluille. Anna suurten läm- pötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä. Äärimmäiset lämpöti- lat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen ja näytön osoitukseen. f Lähettimien käyttö lähiympäristössä, kuten esim. WLAN, UMTS, lentotutka, lähetinmastot tai mikroaal- lot, voivat vaikuttaa mittaustoimintaan. Käyttöönotto Käynnistys ja pysäytys f Varmista ennen mittauslaitteen käynnistämistä, että tunnistinalue 6 ei ole kostea. Kuivaa tarvittaessa mittaus- laite liinalla. f Jos mittaustyökalu on ollut voimakkaassa lämpötilan muutoksessa, tulee antaa laitteen lämpötilan tasaan- tua ennen käynnistämistä. Käynnistä mittaustyökalu painamalla käynnistyspainiketta 4. Pysäytä mittaustyökalu painamalla käynnistyspainiketta 4 uudelleen. Jos n. 5 minuutin aikana ei paineta mitään mittaustyökalun painiketta eikä mitään kohdetta tunnisteta, mittaustyökalu sammuttaa itsensä automaattisesti pariston säästämiseksi. Käynnistyksen/poiskytkennän äänimerkki Voit kytkeä merkkiäänen päälle tai pois päältä painamalla käynnistyspainiketta 4 muutaman sekunnin mittaustyökalun ollessa käynnissä. Äänimerkin ollessa poiskytkettynä, näytös- sä näkyy a. Toimintaperiaate (katso kuvat A – B) Mittaustyökalu tarkistaa tunnistinalueen 6 alustan mittaus- suunnassa z maks. tunnistussyvyyteen asti (katso ”Tekniset tiedot”). Kohteet, joiden koostumus poikkeaa seinän materi- aalista tunnistetaan. Liikuta aina mittaustyökalua suoraviivaisesti ja kevyesti pai- naen alustan yli nostamatta sitä irti ja muuttamatta painetta. Mittauksen aikana on liukupintojen 5 aina oltava kiinni alus- tassa. Mittaustapahtuma Käynnistyksen jälkeen rengas 1 palaa vihreänä. Aseta mittaustyökalu tutkittavaa pintaa vasten ja liikuta sitä x- ja y-akselin suunnassa. Jos mittaustyökalu lähenee kohdetta, pää- asteikon h osoitus kasvaa ja rengas 1 palaa keltaisena, jos se loittonee kohteesta, osoitus pienenee. Kohteen yläpuolella pää- asteikossa h on maksiminäyttö; rengas 1 palaa punaisena ja merkkiääni kuuluu. Pienten tai syvällä olevien kohteiden kohdal- la rengas 1 voi edelleen palaa keltaisena ja äänimerkki puuttua. f Leveitä kohteita ei koko leveydeltään osoiteta valoren- kaalla tai merkkiäänellä. Hienosäätöasteikko i aktivoituu heti, kun mittaustyökalu pai- kallistaa kohteen tunnistimen keskipisteen alla. Liikuta mittaustyökalua toistuvasti (3x) edestakaisin kohteen yli kohteen sijainnin täsmentämiseksi. Hienosäätöasteikon i osoitus on suurimmillaan, kun kohde on tarkalleen tunnistimen keskipisteen alla riippumatta siitä, kuinka monta palkkia pääasteikossa h näkyy. Jos etsit hyvin pieniä tai syvällä sijaitsevia kohteita ja pääas- teikon h osoitus on hyvin pieni, liikuta mittaustyökalua toistu- vasti vaakasuorassa (x-akseli) ja pystysuorassa (y-akseli) kohteen yli. Tarkkaile hienosäätöasteikon i osoitusta. f Ennen kuin poraat, sahaat tai jyrsit seinään, tulisi sinun vielä varmistaa turvallisuus muita lähteitä käyttäen. Koska mittaustuloksiin voivat vaikuttaa ympäristövaiku- tukset ja seinän ominaisuus, saattaa syntyä vaaratilanteita, vaikka tunnistinalueella ei näy kohdetta (merkkiääntä ei kuulu ja valorengas 1 palaa vihreänä). Metalli Jos löydetty kohde on magneettinen metalli (esim. rauta) näy- tössä 3 näkyy tunnusmerkki d . Ei-magneettinen metalli ai- kaansaa näyttöön tunnusmerkin c. Jotta eri metallilajeja voisi erottaa, mittaustyökalun täytyy sijaita löydetyn metallikoh- teen yläpuolella (rengas 1 palaa punaisena ja hienosäätöas- teikon i osoitus on suuri). Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1418-001.book Page 43 Thursday, April 28, 2011 9:54 AM44 | Suomi 1 609 929 Y44 | (28.4.11) Bosch Power Tools Ohje: Jos tutkittavassa alustassa on rakennusteräsverkkoja tai raudoituksia, päänäytössä h on koko pinnan kohdalla osoi- tus. Tyypillisesti osoitetaan näytössä suoraan rakennusteräs- verkon rautatankojen kohdalla magneettisen metallin tunnus- merkki d ja metallitankojen välissä ei-magneettisten metallien tunnusmerkki c. Verkkojohto Jos jännitteinen johto löytyy, näytössä 3 näkyy osoitus e. Lii- kuta mittaustyökalua toistuvasti pinnan yli jännitteisen joh- don tarkempaa paikallistamista varten. Usean ylityksen jäl- keen voidaan jännitteisen johdon sijainti näyttää hyvin tarkasti. Jos mittaustyökalu on hyvin lähellä johtoa, valoren- gas 1 vilkkuu tiheästi punaisena ja nopeatempoinen ääni- merkki kuuluu. Huomautus: – Jännitteiset johdot on helpompi löytää, jos sähkölaite (esim. lamppu, laite) liitetään etsittävään johtoon ja kytke- tään päälle. – Määrätyissä olosuhteissa (kuten esim. metallipintojen takana tai pintojen takana, joiden vesipitoisuus on suu- ri) ei jännitteisiä johtoja varmuudella voida löytää. Jän- nitteisen johdon signaalivoimakkuus riippuu johdon asen- nosta. Tarkista siksi lisämittauksilla lähiympäristössä tai muita tietolähteitä käyttäen, onko kohteessa jännitteistä johtoa. – Jännitteettömät johdot löydät metallikohteina. Punottuja johtoja ei tällöin osoiteta (erotuksena umpiainesjohdoista). – Staattinen sähkö saattaa aiheuttaa sen, että johdot osoite- taan epätarkasti, esim. suurella alueella. Osoituksen pa- rantamiseksi asetat vapaan kätesi avoimena mittaustyöka- lun viereen seinälle staattisen sähkön poisjohtamiseksi. Työskentelyohjeita f Määrätyt ympäristöolosuhteet voivat, toimintaperi- aatteesta johtuen, vaikuttaa mittaustulokseen. Näihin kuuluvat mm. sellaisten laitteiden läheisyys, jotka muodostavat voimakkaita magneettisia tai sähkömag- neettisia kenttiä, kosteus, metallipitoiset rakennus- aineet, alumiinilaminoidut eristysaineet tai sähköä joh- tavat tapetit tai laatat. Ota tämän takia huomioon myös muut tietolähteet (esim. rakennuspiirustukset), ennen kuin poraat, sahaat tai jyrsit seiniin, sisäkattoihin tai latti- oihin. Kohteiden merkintä Voit tarvittaessa merkitä löydetyt kohteet. Mittaa kuten taval- lisesti. Kun olet löytänyt kohteen rajat tai keskipisteen, mer- kitset etsityn kohdan merkintäaukon 2 läpi. Lämpötilanvalvonta Mittaustyökalu on varustettu lämpötilanvalvonnalla, koska tarkka mittaaminen on mahdollista vain, jos mittaustyökalun sisäinen lämpötila pysyy vakiona. Jos lämpötilanvalvonnan näyttö f syttyy, on mittaustyökalu käyttölämpötila-alueen ulkopuolella tai siihen on vaikuttanut voimakkaita lämpötilavaihteluita. Pysäytä mittaustyökalu ja anna lämpötilan tasaantua, ennen kuin käynnistät sen uu- delleen. Varoitustoiminto Kun näyttö b syttyy, aloita mittaus alusta. Ota pois mittaustyö- kalu seinästä ja aseta se alustan toiseen kohtaan. Jos näytössä 3 vilkkuu b, lähetä mittaustyökalu valtuutettuun huoltoon. Kalibrointi Jos pääasteikko h pysyvästi osoittaa kohdetta, vaikka mitään kohdetta ei ole mittaustyökalun läheisyydessä, voidaan mitta- ustyökalu kalibroida manuaalisesti. – Pysäytä mittaustyökalu. – Poista mittaustyökalun läheisyydestä kaikki kohteet, jotka voisivat aiheuttaa näytön, myös rannekellot ja metallisor- mukset, ja pidä mittaustyökalu ilmassa. Varmista, että pariston kapasiteetin osoitus g näyttää vä- hintään 1/3 kapasiteettiä: – Käynnistä mittaustyökalu uudelleen. Paina mittaustyöka- lun käynnistyessä heti käynnistyskytkintä 4 ja pidä se pai- nettuna. Pidä käynnistyspainiketta painettuna niin kauan, että valorengas 1 alkaa vilkkua hitaassa tempossa osoitta- en näin mittaustyökalun kalibroinnin. – Jos kalibrointi oli menestyksellinen, rengas 1 palaa vihreä- nä ja mittaustyökalu on automaattisesti taas käyttövalmis. Ohje: Ellei mittaustyökalu käynnisty automaattisesti, toista kalibrointi. Ellei mittaustyökalu vieläkään käynnisty, lähetä se valtuutettuun huoltoon. Hoito ja huolto Huolto ja puhdistus f Tarkista aina mittaustyökalu ennen käyttöä. Jos mitta- ustyökalussa näkyy vaurioita tai jos sen sisällä on irtonaisia osia, ei sen varmaa toimintaa enää voida taata. Pidä aina mittaustyökalu puhtaana ja kuvana, jotta voit työs- kennellä hyvin ja turvallisesti. Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin. Pyyhi pois lika kuivalla, pehmeällä liinalla. Älä käytä puhdis- tusaineita tai liuottimia. Jotta eivät mittaustulokset häiriintyisi, ei tunnistinalueelle 6 mittauslaitteen etu- tai takapintaan saa kiinnittää mitään tar- roja tai kilpiä, varsinkaan metallikilpiä. Älä poista liukupintoja 5 mittaustyökalun takasivusta. Jos mittaustyökalussa, huolellisesta valmistuksesta ja koes- tusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch huollon tehtäväksi. Älä itse avaa mittaustyökalua. Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy mittaustyökalun tyyppikilvestä. Huolto ja asiakasneuvonta Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja vara- osista löydät myös osoitteesta: www.bosch-pt.com Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyk- sissä. OBJ_BUCH-1418-001.book Page 44 Thursday, April 28, 2011 9:54 AMEëëçíéêÜ | 45 Bosch Power Tools 1 609 929 Y44 | (28.4.11) Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: +358 102 961 838 www.bosch.fi Hävitys Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrättämiseen. Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen direktiivin 2002/96/EY mu- kaan käyttökelvottomat mittaustyökalut ja eurooppalaisen direktiivin 2006/66/EY mu- kaan vialliset tai loppuun käytetyt akut/paris- tot täytyy kerätä erikseen ja toimittaa ympä- ristöystävälliseen kierrätykseen. Oikeus teknisiin muutoksiin pidätetään. ÅëëçíéêÜ Õðïäåßîåéò áóöáëåßáò ÐñÝðåé íá äéáâÜóåôå êáé íá ôçñåßôå üëåò ôéò ïäçãßåò. ÄÉÁÖÕËÁÎÁÔÅ ÊÁËÁ ÔÉÓ ÐÁÑÏÕÓÅÓ ÏÄÇÃÉÅÓ. f Íá äßíåôå ôï åñãáëåßï ìÝôñçóçò ãéá åðéóêåõÞ ïðùóäÞ- ðïôå óå êáôÜëëçëá åêðáéäåõìÝíï ðñïóùðéêü êáé ìüíï ìå ãíÞóéá áíôáëëáêôéêÜ. Ì’ áõôüí ôïí ôñüðï åîáóöáëß- æåôáé ç äéáôÞñçóç ôçò áóöáëïýò ëåéôïõñãßáò ôïõ åñãáëåßïõ ìÝôñçóçò. f Íá ìçí åñãÜæåóôå ìå ôï åñãáëåßï ìÝôñçóçò óå ðåñéâÜëëïí óôï ïðïßï õðÜñ÷åé êßíäõíïò Ýêñçîçò, Þ óôï ïðïßï âñßóêïíôáé åýöëåêôá õãñÜ, áÝñéá Þ óêüíåò. Óôï åóùôåñéêü ôïõ åñãáëåßïõ ìÝôñçóçò ìðïñåß íá äçìéïõñãçèåß óðéíèçñéóìüò êé Ýôóé íá áíáöëå÷èïýí ç óêüíç Þ ïé áíáèõìéÜóåéò. f Ãéá ôå÷íéêïýò ëüãïõò ôï åñãáëåßï ìÝôñçóçò äåí ðñïóöÝñåé 100 % áðüëõôç áóöÜëåéá. Ãéá íá áðïêëåßóåôå êÜèå åíäå÷üìåíï êßíäõíï, ðñéí áñ÷ßóåôå ôï ôñýðçìá, ôçí êïðÞ, ôï ðñéüíéóìá Þ ôï öñåæÜñéóìá óå ôïß÷ïõò, ôáâÜíéá Þ äÜðåäá, íá åîáóöáëßæåóôå ëáìâÜ- íïíôáò õðüøç êáé Üëëåò ðçãÝò ðëçñïöïñéþí, ð.÷. äïìéêÜ ó÷Ýäéá, öùôïãñáößåò áðü ôçí ïéêïäïìéêÞ öÜóç êôë. Ç áêñßâåéá ôïõ åñãáëåßïõ ìÝôñçóçò ìðïñåß íá åðçñåáóôåß áðü ôçí õãñáóßá ôçò áôìüóöáéñáò Þ áðü Üëëåò, ãåéôïíéêÝò çëåêôñéêÝò óõóêåõÝò. Ç óýóôáóç êáé ç êáôÜóôáóç ôùí ôïß÷ùí (ð.÷. õãñáóßá, äïìéêÜ õëéêÜ ðïõ ðåñéÝ÷ïõí ìÝôáëëá, áãþãéìåò ôáðåôóáñßåò, ìïíùôéêÜ õëéêÜ, ðëáêßäéá) êáèþò êáé ï áñéèìüò, ôï åßäïò, ôï ìÝãåèïò êáé ç èÝóç ôùí áíôéêåéìÝíùí ìðïñåß íá áëëïéþóïõí ôá áðïôåëÝóìáôá ôùí ìåôñÞóåùí. ÐåñéãñáöÞ ôïõ ðñïúüíôïò êáé ôçò éó÷ýïò ôïõ Ðáñáêáëïýìå îåäéðëþóôå ôï äéðëü åîþöõëëï ìå ôçí áðåéêü- íéóç ôïõ åñãáëåßïõ ìÝôñçóçò êé áöÞóôå ôï îåäéðëùìÝíï êáôÜ ôç äéÜñêåéá ôçò áíÜãíùóçò ôùí ïäçãéþí ÷åéñéóìïý. ×ñÞóç óýìöùíá ìå ôïí ðñïïñéóìü Ôï åñãáëåßï ìÝôñçóçò ðñïïñßæåôáé ãéá ôçí áíáæÞôçóç óéäçñïý÷ùí êáé ìç óéäçñïý÷ùí áíôéêåéìÝíùí êáèþò çëåêôñïöüñùí ãñáììþí. Áðåéêïíéæüìåíá óôïé÷åßá Ç áñßèìçóç ôùí áðåéêïíéæüìåíùí óôïé÷åßùí âáóßæåôáé óôçí áðåéêüíéóç ôïõ åñãáëåßïõ ìÝôñçóçò óôç óåëßäá ãñáöéêþí. 1 Öùôåéíüò äáêôýëéïò 2 ¢íïéãìá óçìáäÝìáôïò 3 Ïèüíç 4 ÐëÞêôñï ON/OFF 5 ÏëéóèçôÞñáò 6 Ðåñéï÷Þ áéóèçôÞñá 7 Ðéíáêßäá êáôáóêåõáóôÞ 8 ÊáðÜêé èÞêçò ìðáôáñßáò 9 ÁóöÜëåéá ôïõ êáðáêéïý èÞêçò ìðáôáñßáò 10 Õðïäï÷Þ Êïñäïíéïý ìåôáöïñÜò 11 Êïñäüíé ìåôáöïñÜò 12 ÔóÜíôá ðñïóôáóßáò*
