Produkttype	Digital metal- og spændingsførende kabeldetektor
Mærke	Bosch
Model	GMS 100 M Professional
Dimensioner (L x B x H)	200 x 86 x 32 mm
Vægt	260 g (iht. EPTA-procedure 01/2003)
Strømforsyning	1 9 V-batteri (6LR61)
Driftstid	Ca. 5 timer
Maks. detektionsdybde (jernholdige metaller)	100 mm
Maks. detektionsdybde (ikke-jernholdige metaller)	80 mm
Maks. detektionsdybde (spændingsførende kabler)	50 mm (110-230 V AC)
Driftstemperatur	-10 °C til +45 °C
Opbevaringstemperatur	-20 °C til +70 °C
Maks. relativ luftfugtighed	80 %
Beskyttelsesgrad	IP54 (støvtæt og beskyttet mod vandstænk)
Automatisk slukning	Efter ca. 5 minutters inaktivitet
Display	LCD-skærm med gradueret skala, batteristatusindikator, objektype-ikoner
Lydsignal	Ja, kan aktiveres/deaktiveres
Lysring	Grøn, gul, rød afhængigt af objektets afstand
Primære funktioner	Detektion af jernholdige metaller, ikke-jernholdige metaller og spændingsførende kabler
Manuel kalibrering	Mulig ved displayafvigelse
Vedligeholdelse og rengøring	Rengør med en blød, tør klud; brug ikke opløsningsmidler; nedsænk ikke i vand
Sikkerhed	Må ikke bruges i eksplosiv atmosfære; konsulter andre kilder før boring; reparer ikke selv
Reservedele og reparationsmuligheder	Reparation hos autoriseret Bosch-servicecenter; originale reservedele

Ofte stillede spørgsmål - GMS 100 M BOSCH

Hvordan tænder jeg Bosch GMS 100 M-detektoren?

Tryk på tænd/sluk-knappen (4). Lysringen lyser grønt for at indikere, at apparatet er klar.

Hvad er den maksimale detektionsdybde for jernholdige metaller?

Den maksimale detektionsdybde for jernholdige metaller (som jern) er 100 mm.

Hvordan kalibrerer jeg apparatet manuelt?

Sluk for apparatet, fjern alle metalgenstande i nærheden, tænd derefter igen ved at holde tænd/sluk-knappen nede, indtil lysringen blinker rødt langsomt. Kalibreringen er færdig, når lysringen bliver grøn igen.

Hvordan aktiverer eller deaktiverer jeg lydsignalet?

Tryk længe på tænd/sluk-knappen (nogle sekunder), mens apparatet er tændt. Ikonet 'a' vises på skærmen, når lyden er deaktiveret.

Hvilket batteri skal jeg bruge, og hvordan udskifter jeg det?

Brug et 9 V alkaliske batteri (type 6LR61). Åbn batterirummets dæksel (8) ved at trykke på låsen (9), isæt batteriet med korrekt polaritet.

Hvad gør jeg, hvis skærmen viser 'b' tændt eller blinkende?

Hvis 'b' er tændt, tag apparatet væk fra væggen og placer det et andet sted for at genstarte målingen. Hvis det blinker, få apparatet tjekket af et autoriseret Bosch-servicecenter.

Hvordan vedligeholder jeg detektoren?

Rengør med en blød, tør klud. Brug ikke rengøringsmidler eller opløsningsmidler. Nedsænk ikke apparatet i vand. Fjern ikke gliderne på bagsiden.

Hvilke sikkerhedsforanstaltninger skal jeg overholde?

Brug ikke apparatet i eksplosiv atmosfære. Før boring, savning eller fræsning, konsulter andre kilder (bygningstegninger). Apparatet garanterer ikke 100% sikkerhed.

Hvilke typer objekter kan detektoren lokalisere?

Den detekterer jernholdige metaller (jern, stål), ikke-jernholdige metaller (kobber, aluminium) og spændingsførende kabler (110-230 V). Symbolerne på skærmen angiver typen.

Hvordan markerer jeg præcist et detekteret objekt?

Flyt apparatet flere gange over objektet, indtil præcisionsskalaen er maksimal. Marker placeringen gennem markeringsåbningen (2) på toppen af apparatet.

BRUGSANVISNING GMS 100 M BOSCH

Sikkerhedsinstrukser

Alle instrukser skal læses og følges. DISSE INSTRUKSER BØR OPBEVARES TIL SENERE BRUG.

Sørg for, at måleværktøjet kun repareres af kvalificeret fagfolk, og at der kun benyttes originale reservedele. Dermed sikres det, at måleværktøjet bliver ved med at være sikkert. Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøjet kan der opstå gnister, der antænder støv eller dampe. Måleværktøjet kan teknologisk set ikke sikre 100% sikkerhed. For at udelukke farer bør du derfor sikre dig vha. andre informationskilder som f.eks. byggeplaner, fotos fra byggefasen osv., før der bores, saves eller fræses i vægge, lofter eller gulve. Miljøpåvirkninger som f.eks. luftfugtighed eller nærhed til andre elektriske værktøjer/apparater kan forringe måleværktøjets nøjagtighed. Væggenes beskaffenhed og tilstand (f.eks. fugtighed, metalholdige byggematerialer, ledende tapeter, isoleringsmaterialer, fliser) samt antal, art, størrelse og placering af genstandene kan forfalske måleresultaterne.

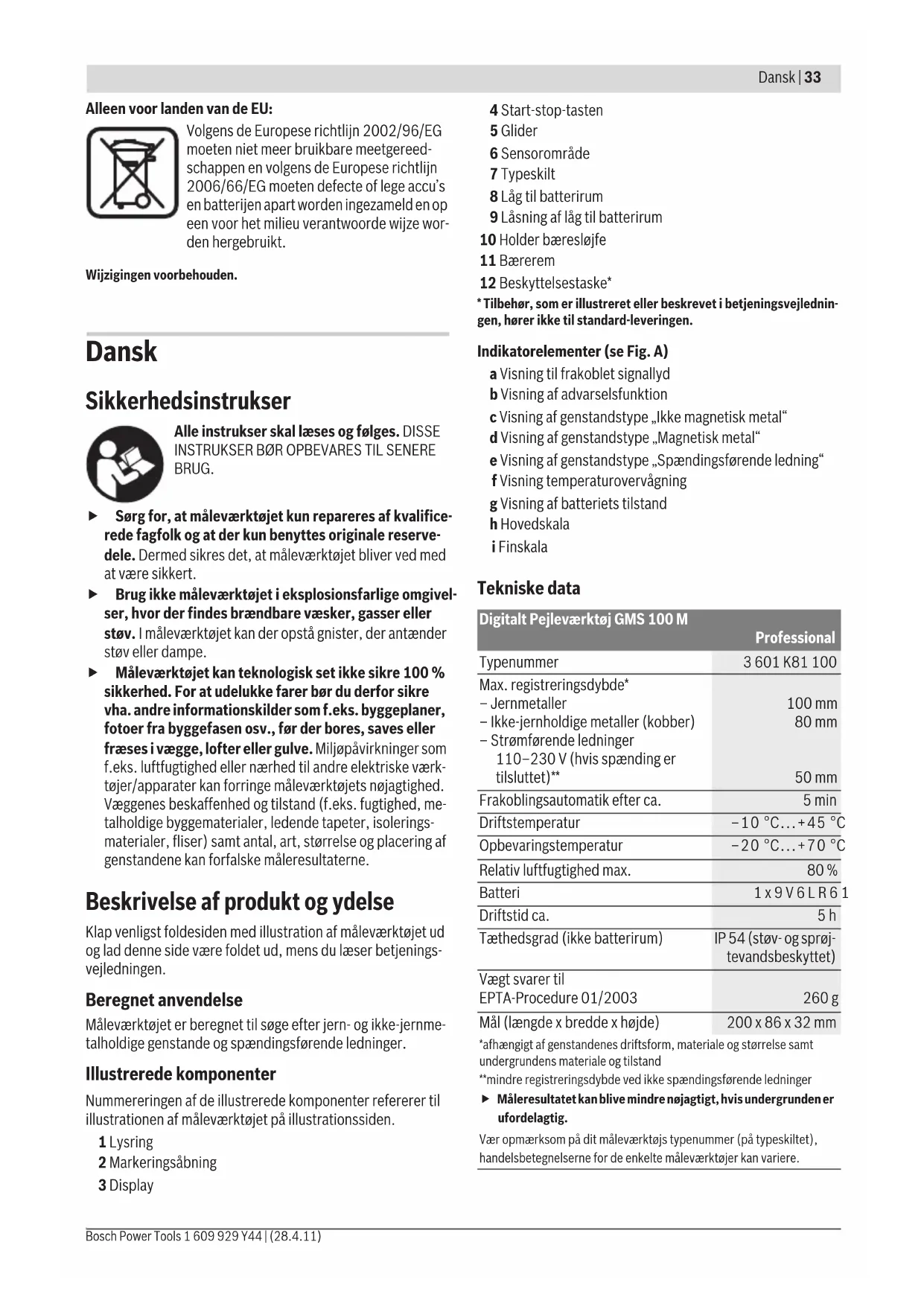

Beskrivelse af produkt og ydelse

Klap venligst foldesiden med illustration af måleværktøjet ud, og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

Beregnet anvendelse

Måleværktøjet er beregnet til at søge efter jern- og ikke-jernmetalholdige genstande og spændingsførende ledninger.

Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden.

1 Lysring 2 Markeringsåbning 3 Display

4 Start-stop-tasten 5 Glider 6 Sensorområde 7 Typeskilt 8 Låg til batterirum 9 Låsning af låg til batterirum

10 Holder bæresløjfe 11 Bærem 12 Beskyttelsestaske*

• Tilbehør, som er illustreret eller beskrevet i betjeningsvejledningen, hører ikke til standard-leveringen.

Indikatorelementer (se Fig. A)

a Visning til frakoblet signallyd b Visning af advarselsfunktion c Visning af genstandstype, Ikke magnetisk metal d Visning af genstandstype „Magnetisk metal" e Visning af genstandstype „Spændingsførende ledning" f Visning temperaturovervågning g Visning af batteriets tilstand h Hovedskala i Finskala

Tekniske data

Digitalt Pejleværktøj GMS 100 M
	Professional
Typenummer	3601 K81 100
Max. registeringsdybde*
- Jernmetaller	100 mm
- Ikke-jernholdige metaller (kobber)	80 mm
- Strømførende ledninger
110-230 V (hvis spænding er
tilsluttet)**	50 mm
Fragoblingsautomatik after ca.	5 min
Driftstemperatur	-10 °C...+45 °C
Opbevaringstemperatur	-20 °C...+70 °C
Relativ luftfugtighed max.	80 %
Batteri	1 x 9 V 6 L R 6 1
Driftstid ca.	5 h
Tæthedsgrad (ikke batterirum)	IP 54 (støv- og sprøj- tevandsbeskyttet)
Vægt svarer til
EPTA-Procedure 01/2003	260 g
Mål (længde x bredde x hjåde)	200 x 86 x 32 mm
*afhængigt af genstandenes driftsform, materiale og størrelse samt undergrundens materiale og tilstand
**mindre registeringsdybde ved ikke spændingsførende ledninger
• Måleresultatet kan blive mindfulnessænigt, hvis undergrunden er ufordelagtig.
Vær opmærksom på dit@måleværktøjs typenummer (på typeskiltet), handelsbetegnelsene for de enkelte måleværktøjer kan variere.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02 iht. bestemmelserne i direktiverne 2004/108/EF, 1999/5/EF.

Batteri isættes/skiftes

Det anbefales, at måleværktøjet drives med alkali-mangan-batterier.

Låget til batterirummet åbnes ved at trykke låsen i pilens retning og klappe låget til batterirummet op. Sæt det medfølgende batteri i. Kontrollér, at polerne vender rigtigt, som vist på indersiden af batterirummet.

Batterivisningen viser altid den aktuelle batteristatus:

Batteri helt opladet. Batteri har 2/3 kapacitet eller mindre. Batteri har 1/3 kapacitet eller mindre. Skift om nødvendigt batteri.

▶ Tag batteriet ud af måleværktøjet, hvis du ikke skal anvende det i længere tid. Batteriet kan korrodere eller aflade sig selv, hvis det opbevares i længere tid.

Drift

Beskyt måleværktøjet mod fugtighed og direkte solstråler. Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det først udtemperere ved store temperatursvingninger, før det tændes.

Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision og visningen i displayet forringes.

Brug eller drift af sendeanlæg som f.eks. WLAN, UMTS, flyradar, sendemaster eller mikrobølger i de nære omgivelser kan påvirke målefunktionen.

Ibrugtagning

Tænd/sluk

Sørg for, at sensorområdet er fugtigt, før måleværktøjet tændes. Tør i givet fald måleværktøjet af med en klud. Har måleværktøjet været udsat for et stærkt temperaturskift, skal det udtempereres, før det tændes.

Måleværktøjet tændes ved at trykke på start-stop-tasten 4. Måleværktøjet slukkes ved at trykke på tænd-sluk-tasten 4 en gang til.

Trykkes der på nogen taste på måleværktøjet i ca. 5 min, og opdages der ingen genstande, slukker måleværktøjet automatisk for at skåne batteriet.

Signaltone tændes/slukkes

Signaltonen kan tændes eller slukkes ved at trykke på start-stop-tasten 4 i et par sekunder, mens måleværktøjet er tændt. Er signaltonen slukket, ses visningen a i displayet.

Funktion (se Fig. A-B)

Med måleværktøjet kontrolleres sensorområdets undergrund 6 i måleretning z indtil den maks. registreringsdybde (se „Tekniske data"). Måleværktøjet registrerer genstande, der er forskellige fra væggens materiale.

Bevæg altid måleværktøjet i lige linje med let tryk hen over undergrunden, uden at det løftes væk og uden at trykket ændres. Under målearbejdet skal gliderne 5 altid have kontakt til undergrunden.

Målemetode

Når måleværktøjet er tændt, lyser ringen 1 grøn.

Anbring måleværktøjet på den overflade, der skal undersøges, og bevæg det i x- og y-aksens retning. Kommer måleværktøjet i nærheden af en genstand, forstærkes udslaget på hovedskalaen h, og ringen 1 lyser gul, fjernes det fra genstanden, forringes udslaget. Over genstanden viser hovedskalaen h det maksimale udslag; ringen 1 lyser rød, og der høres en signaltone. Ved små eller dybtliggende genstande kan ringen 1 blive ved med at lyse gul og signaltonen udeblive.

Bredere genstande vises ikke i hele deres bredde med lysringen eller signaltonen.

Så snart måleværktøjet har lokaliseret en genstand under sensorens midte, aktiveres finskalaen i.

Ønsker man at lokalisere genstanden mere nøjagtigt, bevæges måleværktøjet flere gange (3x) frem og tilbage hen over genstanden.

Finskalaen i viser et maks. udslag, når genstanden ligger nøjagtigt under sensorens midte, uafhængigt af, hvor mange bjælker der vises i hovedskalaen h.

Søges meget små eller dybtliggende genstande, og slår hovedskalaen h kun meget lidt ud, skal du bevæge måleværktøjet flere gange vandret (x-akse) og lodret (y-akse) hen over genstanden. Hold øje med udslaget på finskalaen i.

Før du borer, saver eller fræser i væggen, bør du sikre dig mod farer vha. andre informationskilder. Da måleresultaterne kan påvirkes af omgivelserne eller væggens beskaffenhed, er der fare, selv om indikatoren ikke viser nogen genstand i sensorområdet (der høres ingen signaltone og lysringen 1 lyser grønt).

Metal

Er den fundne genstand et magnetisk metal (f.eks. jern), vises symbolet d i displayet 3. Ved ikke-magnetiske metaller vises symbolet c. For at kunne skelne mellem de forskellige typer skal måleværktøjet befinde sig over den fundne metalgenstand (ring 1 lyser rødt og finskalaen i viser et stort udslag).

Bemærk: Ved byggestålmätter og armeringer i den undersøgte undergrund vises et udslag i hovedskalaen h over hele fladen. Ved byggestålmätter vises typisk direkte over jernstængerne i displayet symbolet d for magnetiske metaller, mellem jernstængerne ses symbolet c for ikke-magnetiske metaller.

Strømkabel

Findes en spændingsførende ledning, fremkommer visningen e i displayet 3. Bevæg måleværktøjet gentagne gange hen over fladen for at lokalisere den spændingsførende ledning noget mere nøjagtigt. Efter gentagen overkørsel kan den spændingsførende ledning vises meget nøjagtigt. Er måleværktøjet meget tæt på ledningen, blinker lysringen 1 rød i hurtig takt, og signaltonen høres i en hurtig tonfølge.

Bemærk:

• Spændingsførende ledninger er nemme at finde, hvis strømaggregater (f.eks. lamper, apparater) er forbundet med den søgte ledning og er tændt.
• Under bestemte betingelser (som f.eks. bag ved metaloverflader eller bag ved overflader med højt vandindhold) kan det være svært at finde spændingsførende ledninger. Signalstyrken for en spændingsførende ledning afhænger af kablenes position. Kontroller derfor vha. yderligere målinger i nærheden eller andre informationskilder, om en spændingsførende ledning er til stede.
• Ikke spændingsførende ledninger kan du finde som metalgenstande. Litzekabler vises ikke (i modsætning til kabler af massivt materiale).
• Statisk elektricitet kan medføre, at ledninger vises upræcist f.eks. over et stort område. For at forbedre visningen læg da din frie hånd fladt på væggen ved siden af måleværktøjet for at reducere den statiske elektricitet.

Arbejdsvejledning

Måleresultaterne kan påvirkes, hvis bestemte forhold er til stede i omgivelserne. Hertil hører f.eks. hvis apparater er i nærheden, der udstråler stærke magnetiske eller elektromagnetiske felter, fugtighed, metallholdige byggematerialer, alukacherede isoleringsmaterialer samt ledende tapeter eller fliser. Læs og overhold også andre informationskilder (f.eks. byggeplaner), før der bores, saves eller fræses i vægge, lofter eller gulve.

Genstandemarkering

Du kan markere fundne genstande efter behov. Mål som altid. Når du har fundet grænserne eller midten på en genstand, markeres det søgte sted med markeringsåbningen 2.

Temperaturovervågning

Måleværktøjet er udstyret med en temperaturovervågning, da en nøjagtig måling kun er mulig, så længe temperaturen forbliver konstant inde i måleværktøjet.

Lyser visningen for temperaturovervågning, findes måleværktøjet uden for driftstemperaturen eller var udsat for store temperaturudsving. Sluk for måleværktøjet og lad det temperere, før du tænder det igen.

Advarselsfunktion

Lyser visningen b i displayet, skal du starte målingen igen. Fjern måleværktøjet fra væggen og anbring det et andet sted på undergrunden.

Blinker visningen b i displayet, sendes måleværktøjet til et autoriseret servicecenter.

Efterkalibrering

Slår hovedskalaen h ud hele tiden, selv om der ikke findes nogen genstand i nærheden af måleværktøjet, kan måleværktøjet kalibreres manuelt.

- Sluk for måleværktøjet.

- Fjern alle genstande, der befinder sig i nærheden af måleværktøjet, der kan vises (også armbåndsur eller ring af metal) og hold måleværktøjet ud i luften. Sørg for, at batterivisningen g endnu viser mindst 1/3 kapacitet. - Tænd for måleværktøjet igen. Når måleværktøjet starter, tryk da straks på start-stop-tasten 4 og hold den nede. Hold start-stop-tasten nede, til lysringen 1 blinker rød i langsom takt og således viser kalibreringen af måleværktøjet. - Er kalibreringen gennemført korrekt, lyser ringen 1 grøn, og måleværktøjet er automatisk klar til brug igen.

Bemærk: Starter måleværktøjet ikke automatisk, skal du gentage efterkalibreringen. Starter måleværktøjet ikke alligevel, bedes du sende det til et autoriseret kundecenter.

Kontroller altid måleværktøjet før brug. Ses synlige skader på måleværktøjet, eller er der løse dele inde i måleværktøjet, er det ikke sikkert, at måleværktøjet fungerer i henhold til hensigten.

Måleværktøjet skal altid holdes rent og tørt for at sikre et godt og sikkert arbejde.

Dyp ikke måleværktøjet i vand eller andre væsker.

Tør snavs af med en tør, blød klud. Brug ikke rengørings- eller opløsningsmidler.

For at undgå en påvirkning af målefunktionen må der i sensorområdet 6 på for- og bagsiden af måleværktøjet ikke anbringes etiketter eller skilte, især ikke skilte af metal.

Skulle måleværktøjet trods omhyggelig fabrikation og kontrol alligevel holde op med at fungere, skal reparationen udføres af et autoriseret servicecenter for Bosch el-værktøj. Forsøg ikke at åbne måleværktøjet selv.

Måleværktøjets 10-cifrede typenummer (se typeskiltet) skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Måleværktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke måleværktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF skal kasseret måleværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Ret til ændringer forbeholdes.
