BRUGSANVISNING UniversalDetect BOSCH

Sikkerhedsinstrukser

Læs og følg alle anvisninger. Hvis måleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. OPBEVAR ANVISNINGERNE ET SIKKERT STED.

Sørg for, at reparationer på måleværktøjet kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med måleværktøjet. Brug ikke måleværktøj i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøj kan der dannes gnister, som kan antænde støvet eller dampene. Måleværktøjet kan aldrig give nogen fuldkommen teknologisk garanti. For at udelukke farer skal du derfor anvende andre informationskilder såsom byggeplaner, fotos fra byggefasen osv., før du borer, saver eller fræser i vægge, lofter eller gulve. Miljøpåvirkninger som f.eks. fugtighed eller nærhed til andre elektriske apparater, der genererer stærke elektriske, magnetiske eller elektromagnetiske felter, fugt, metalholdige byggematerialier, aluminiumlaminerede isoleringsmaterialer og ledende tapet eller fliser kan påvirke måleværktøjets nøjagtighed. Antallet, typen, størrelsen og tilstanden af genstande kan give forkerte måleresultater.

Dækket tapet eller fliser kan påvirke måleværktøjets nøjagtighed. Antallet, typen, størrelsen og tilstanden af genstande kan give forkerte måleresultater.

Hvis der er gasledninger i bygningen, skal du kontrollere, at der ikke er sket skader på gasledningerne efter arbejde på vægge, lofter eller gulve. Kontroller, at væggen eller monteringsmaterialet er korrekt dimensioneret i forbindelse med fastgørelse af genstande på gipsvægge, herunder især ved fastgørelse til den underliggende konstruktion.

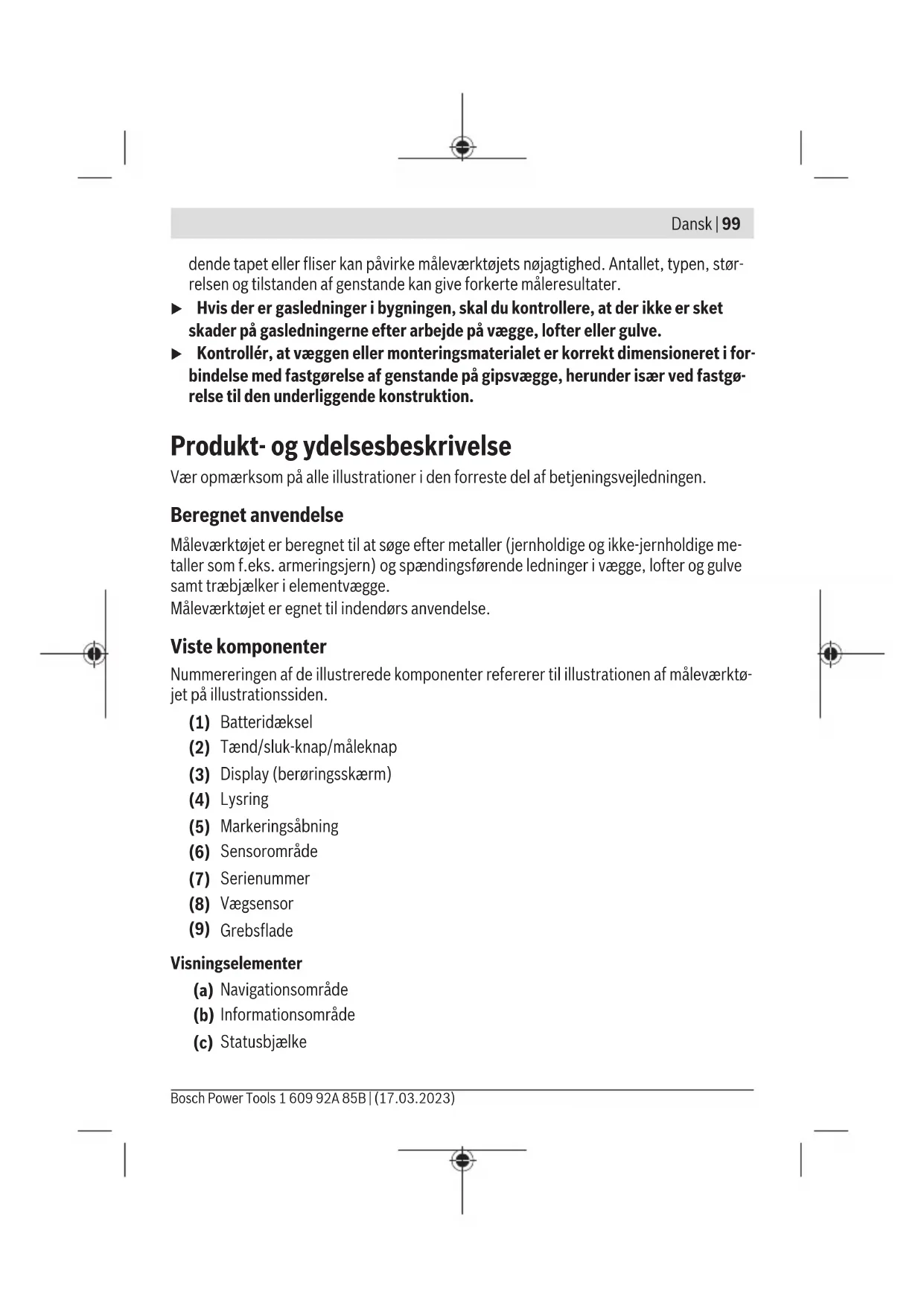

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Måleværktøjet er beregnet til at søge efter metaller (jernholdige og ikke-jernholdige metaller som f.eks. armeringsjern) og spændingsførende ledninger i vægge, lofter og gulve samt træbjælker i elementvægge.

Måleværktøjet er beregnet til at søge efter metaller (jernholdige og ikke-jernholdige metaller som f.eks. armeringsjern) og spændingsførende ledninger i vægge, lofter og gulve samt træbjælker i elementvægge.

Viste komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden.

Nummereringen af de illustrerede komponenter refererer til illustrationen af moleværktøjet på illustrationssiden.

(1) Batteridæksel (2) Tænd/sluk-knap/måleknap (3) Display (berøringsskærm) (4) Lysring (5) Markeringsåbning (6) Sensorområde (7) Serienummer (8) Vægsensor (9) Grebsflade

(a) Navigationsområde (b) Informationsområde (c) Statusbjælke

(a) Navigationsområde (b) Informationsområde (c) Statusbjælke

100 | Dansk

(d) Visning af sidetal (kun ved menuer med flere sider) (e) Visning af signaltone (f) Batteri-visning

Tekniske data

Digitaldetektor UniversalDetect
Varenummer	3 603 F81 3..
Maks. detecteringsdybdeA)
- Metal 100 mm
- Enfaserede spændingsførende ledninger (110-240 V,50-60 Hz, ved foreliggende spænding)b)	50 mm
- Underkonstruktioner i træ i elementvægge 25 mm	C)
Driftstemperatur -5 °C ... +40 °C
Opbevaringstemperatur -20 °C ... +70 °C
Driftsfrekvensområde 48-52 kHz
maks. magnetisk felstyrke (ved 0,1 m) 106 dBμA/m
Maks. anvendelseshøjde over referencehøjde 2000 m
Relativ luftfugtighed
- Driftstilstand <Metal> og <Træ>	30-80 %
- Driftstilstand <Strøm>	< 50 %
Tilsmudsningsgrad i overensstemmelse med IEC 61010-1 2	D)
Batterier 4 × 1,5 V LRO3 (AAA)
Driftstid ca. 4 t
Vægt iht. EPTA-Procedure 01:2014 0,34 kg
Mål (længde × bredde × hjde) 255 × 90 × 56 mm

A) afhængigt af genstandenes driftsform, materiale og størrelse samt undergrundens materiale og tilstand B) Lavere detekteringsdybde ved ikke-spændingsførende ledninger C) svarer til to gipskartonplader D) Der forekommer kun en let tildugning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning.

Serienummeret (7) på typeskiltet bruges til entydig identifikation af måleværktøjet.

Hvis underlaget er af dårlig beskaffenhed, kan det påvirke måleresultatets præcision og detekteringsdybden negativt.

Montering

Isætning/skift af batterier

Det anbefales at bruge alkaliske manganbatterier til måleværktøjet.

Brug ikke batterier med en nominel spænding på mere end 1,5 V.

Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirummet.

Batterivisningen (f) på statusbjælken på displayet angiver den aktuelle batteristatus.

Hvis visningen i siden fremkommer på statusbjælken på displayet, kan måleværktøjet stadig bruges i 15 minutter. Udskift batterierne.

Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.

▸ Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i længere tid.

Brug

Beskyt måleværktøjet mod fugt og direkte sollys. Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Ved større temperatursvingninger skal måleværktøjets temperatur tilpasses, før det tages i brug. Ekstreme temperaturer eller temperatursvingninger kan påvirke måleværktøjets præcision og visningen på displayet. Udsæt ikke måleværktøjet for voldsomme stød eller fald. Efter kraftige ydre påvirkninger og ved unormal funktion bør du lade en autoriseret Bosch-kundeservice kontrollere måleværktøjet.

Hold kun måleværktøjets grebsflader (9), så du ikke påvirker målingen. I sensorområdet (6) bag på måleværktøjet må der ikke placeres mærkater eller plader. Især metalplader påvirker måleresultaterne.

Bær ikke handsker under målingen, og sørg for tilstrækkelig jording. Ved utilstrækkelig jordtilslutning kan registreringen af spændingsførende ledninger påvirkes.

Sørg for, at der ikke befinder sig apparater, der udsender stærke elektriske, magnetiske eller elektromagnetiske felter, i nærheden, når du måler, herunder for eksempel mobiltelefoner, laptops eller tablets. Deaktiver de pågældende funktioner på apparater, hvis stråling kan påvirke målingen, eller sluk dem helt.

Anvendelse af berøringsskærmen

Brug ikke måleværktøjet, hvis berøringsskærmen har synlige skader (f.eks. ridser i overfladen etc.).

Displayet er inddelt i en statusbjælke (c) samt en berøringsskærm med informationsområde (b) og navigationsområde (a).

Statusbjælken (c) viser den aktuelle indstilling af signaltonen (e), batterivisningen (f) og sidetallet (d) (ved menuer med flere sider).

Måleværktøjet styres ved at berøre knapperne på berøringsskærmen.

Brug kun fingeren til at betjene berøringsskærmen. Undgå, at berøringsskærmen kommer i kontakt med andre elektriske apparater eller vand. Sluk måleværktøjet, når du skal rengøre berøringsskærmen. Tør snavs af med en mikrofiberklud eller lignende.

Navigering i menuen

Til betjening af måleværktøjet er berøringsskærmen udstyret med følgende generelle knapper (ud over knapperne på de enkelte sprog):

Knap Handling
	Blad til forrige side
	Blad til næste side
	Gå et menuniveau tilbage/op
	Åbn menuen <Indstillinger>
?	Åbn menuen <Hjælpemenu>

Ibrugtagning

Tænd/sluk

Før måleværktøjet tændes, skal man sikre sig, at sensorområdet (6) ikke er fugtigt. Tør om nødvendigt måleværktøjet med en klud. Hvis måleværktøjet udsættes for store temperaturudsving, skal måleværktøjets temperatur tilpasse sig, før det tages i brug.

Når du vil tænde måleværktøjet, skal du trykke på tænd/sluk-knappen (2). Vær opmærksom på tips til betjening af måleværktøjet. Du kan deaktivere de detaljerede henvisninger til følgende aktiveringer i undermenuen.

Når du vil slukke for måleværktøjet, skal du trykke på tænd/sluk-knappen (2).

Hvis der ikke trykkes på en knap på måleværktøjet eller berøringsskærmen i ca. 5 minutter, slukkes måleværktøjet automatisk for at skåne batterierne.

Funktionsmåde (se billede A)

Med måleværktøjet kontrolleres underlaget i sensorområdet (6) i måleretning z indtil den maksimale detekteringsdybde.

Vælg den ønskede driftstilstand.

Bevæg hele tiden måleværktøjet i en lige linje langs x-aksen med et let tryk over overfladen uden at løfte det eller ændre tryk. For at sikre en korrekt måling skal vægsensoren (8) hele tiden have kontakt med underlaget.

Hold fast om måleværktøjet på grebsfladen (9), og undgå at berøre sensorområdet (6) under målingen.

Hvis måleværktøjet registrerer et signal, vises det i informationsområdet (b), og lysringen (4) lyser gult. Følg de yderligere anvisninger i informationsområdet. Bemærk, at du ved at føre måleværktøjet flere gange hen over underlaget øger præcisionen af detekteringen. Når der findes et objekt, vises det i informationsområdet. Lysringen (4) lyser rødt, og der lyder en signaltone.

Typen af det fundne objekt vises på displayet (afhængigt af driftstilstanden):

• Strømkabel
• Metalobjekt
• Underkonstruktion.

Hvis der ikke findes noget objekt, forbliver lysringen (4) grøn, og der er ingen visning på displayet.

Funktioner

Du kan vælge tre driftstilstande til detekteringen og aktivere to driftstilstande samtidig.

104 | Dansk

Driftstilstanden (se billedet B)

Driftstilstanden er egnet til at finde træbjælker i elementvægge.

Når du sætter måleværktøjet an mod væggen, lyser lysringen (4) gult, indtil signalet klart kan knyttes til noget bestemt ved at bevæge måleværktøjet.

Bemærk, at alle objekter vises i elementvægge, hvis du vælger denne driftstilstand. Kun ved at kombinere med de to andre driftstilstande kan du udelukke, at der er tale om et metalobjekt eller en strømførende ledning.

I denne driftstilstand findes også plastrør, herunder især hvis de er fyldt med vand. Kontroller, om der er tale om en træbjælke og ikke om et plastrør, før du borer, saver eller fræser.

Brug kun driftstilstanden ved elementvægge.

Driftstilstanden (se billedet C)

Driftstilstanden er udelukkende beregnet til at finde objekter af metal (f.eks. kobberrør eller armeringsstål) uafhængigt af væggens beskaffenhed.

Spændingsførende ledninger vises ikke som strømkabler i denne driftstilstand. Hvis du vil finde strømkabler, skal du vælge driftstilstanden og samtidig.

Driftstilstanden (se billedet D)

Driftstilstanden er udelukkende beregnet til at finde enfasede spændingsførende ledninger (110-240 V, 50-60 Hz).

Klargøring af maling og sikre forhold under malingen:

• Ledningen skal stå under spænding. Slut derfor strømforbrugere (f.eks. lamper, enheder) til den strømledning, du søger efter. Tænd for strømforbrugeren for at sikre, at strømledningen står under spænding.
• Signalet på 50 til 60 Hz fra strømledningen skal nå frem til måleværktøjet. Hvis ledningen ligger i en fugtig væg (f.eks. som følge af luftfugtighed > 50 %), bag metalfolier (f.eks. fra dampspærrer) eller i et tomrør, så når signalet ikke frem til måleværktøjet, og ledningen kan ikke findes.
• Måleværktøjet skal være godt jordet. Hold godt fast om det i grebsfladen (9) uden at bruge handsker. Sørg for, at du selv har god kontakt med jorden. Isolerede sikkerhedssko, stiger eller stilladser kan hæmme kontakten. Selve gulvet skal også være jordet, da ledningen ellers ikke kan lokaliseres.
• Signalet på 50 til 60 Hz fra strømledningen skal være stærkere via ledningen end i den direkte omgivelse. Hvis væggen er meget tør eller dårligt jordet, er signalet lige stærkt på hele væggen. Måleværktøjet angiver over et stort område, at der blev fundet et signal, men kan ikke detektere ledningen nøjagtigt. I sådan en situation kan det

hjælpe, hvis du holder din frie hånd mod væggen i en afstand på 20-30 cm fra måleværktøjet, så signalet afledes fra væggen.

▶ Sluk strømforbrugere, og gør strømførende ledninger strømløse, før du borer, saver eller fræser i vægge, lofter eller gulve. Kontroller, at genstande, som er anbragt på jorden, ikke er strømførende, når du har afsluttet arbejdet.

Hvis ledningen ikke kan findes i driftstilstanden, skal du søge efter ledningen som et metalobjekt i driftstilstanden. Bemærk, at den maksimale detekteringsdybde er lille (ca. 2-3 cm). Litzetråde kan i modsætning til fuldkappede kabler heller ikke findes i driftstilstanden.

Flerfasede strømledninger (drejestrøms- eller stærkstrømskabler) kan ikke findes i driftstilstanden <Strøm>, da signalet fra de forskellige faser ophæver hinanden. Men du kan finde flerfasede strømledninger som metalobjekter i driftstilstanden <Metal>. Den maksimale detekteringsdybde er noget større end for enfasede strømledninger.

Menuen

Hvis du vil åbne menuen, skal du løfte måleværktøjet fra underlaget og trykke på den viste knap.

Indstillingerne for tone og sprog bevares, når du slukker og tænder for måleværktøjet.

Undermenuen:

Du kan tænde og slukke for signaltonen for fundne objekter. Den valgte indstilling vises på statusbjælken i signaltonevisningen (e).

Undermenuen:

Vælg menusprog.

Undermenuen:

Her kan du efterkalibrere måleværktøjet manuelt. Det anbefales at foretage efterkalibrering, hvis måleværktøjet konstant finder metalobjekter, selvom der ikke findes sådanne objekter i nærheden.

Følg anvisningerne i informationsområdet på berøringsskærmen, når du efterkalibrerer. Foretag kun efterkalibrering ved stuetemperatur.

Menuen

Hvis du vil åbne menuen, skal du løfte måleværktøjet fra underlaget og trykke på den viste knap.

Undermenuen:

Her finder du oplysninger om måleværktøjet.

Undermenuen:

Du kan vælge, om der skal vises henvisninger til betjening af måleværktøjet, hver gang du starter det. Efter behov kan du også åbne og få vist tip direkte i denne undermenu.

Undermenuen:

Her finder du oplysninger om de hyppigste målefejl.

Undermenu Online-hjælp:

Her vises en internetadresse, hvor du kan få flere oplysninger om måleværktøjet.

Arbejdsanvisning

Markering af objekter

Du kan markere fundne genstande efter behov. Mål, som du plejer.

Når du har fundet et objekt, skal du markere det søgte sted via markeringsåbningen (5).

Under markeringen kan visningen på måleværktøjet ændre sig, da markeringsåbningen befinder sig direkte i sensorområdet (6), og den stift, der bruges til markeringen, kan påvirke sensorerne.

Start altid en ny måling efter markeringen. Løft i den forbindelse måleværktøjet fra væggen, og sæt det an igen. På den måde sikrer du, at markeringen ikke påvirker efterfølgende måleresultater.

Fejl - Årsager og afhjælpning

Årsag Afhjælpning

Målingen starter ikke.

Vægsensoren (8) har ikke kontakt med væggen. Tryk kort på tænd/sluk-knappen (2) for at starte målingen manuelt.

Måleresultater unøjagtige/ikke-plausible

Forstyrrende objekter i sensorområdet (6). Fjern alle forstyrrende objekter (f.eks. ur, armbånd, ring etc.) fra sensorområdet (6). Tag måleværktøjet i sensorområdet.

Omgivelsestemperatur for høj/for lav. Brug kun måleværktøjet i driftstemperaturområdet.

Stortemperaturforskel. Lad måleværktøjet akklimatisere.

Måleværktøjet overvåger den korrekte funktion ved hver måling. Hvis en defekt konstateres, viser displayet kun symbolet ved siden af. I så fald, eller hvis de nævnte afhjælpningsmetoder ikke afhjælper fejlen, skal du sende måleværktøjet til en autoriseret Bosch-serviceafdeling.

Fejl ved måling med driftstilstanden

Årsag Afhjælpning

Lysringen lyser rødt, selvom der ikke er nogen træbjælker i væggen.

Plastrør fyldt med vand Plastrør fyldt med vand i elementvægge vises øgså i driftstilstanden<Træ>.
Ingen elementvæg	Driftstilstanden<Træ> er kun egnet til(arbejde med gipsplader.
Uensartet elementvæg Elementvægge med grove spänplader kan vare meget uensartede og forårsage forkerte detektering. Start derfor målingen et andet sted på væggen, og mål i en an den højde. Hvis det ikke hjælper, skal du holde en ekstra gipsplade mod væggen og mål pen den.
Sæt moleværktøjt meget langsom'tan mod væggen	Sæt moleværktøjt plant an mod væggen.
Uregelmæssig kontakt med væggen	Hold altid moleværktøjt ensartet mod væggen under måling, og undgå at rippe moleværktøjt.
Træbjælke kan ikke findes.
Målestrækningen er for kort Start målingen et andet sted på væggen, og bevæg moleværktøjt over en længere strækning.
Trækbjælker ligger for dybt Detekteringsdybden afhænger af byggemateriaiet og kan+vare mindre end den maksimale detekteringsdyb-de.
Afskæmeret byggemateriaile el-ler for hj luftfugtighed	Ved metalliske eller for fugtige byggematerialier (f.eks. ved for hj luftfugtighed) er det ikke muligt at foretag pälidenlig detektering.

Fejl ved måling med driftstilstanden

Årsag Afhjælpning

Lysringen lyser gult eller rødt, selvom der ikke er noget metal i nærheden.

Automatisk kalibrering mislykkedes. Start en efterkalibrering via undermenuen.

Lysringen lyser gult eller rødt over et stort måleområde på væggen.

Mange metalobjekter tæt ved hinanden. Metalobjekter, der ligger for tæt sammen, kan ikke lokaliseres separat.

Årsag Afhjælpning

Metalholdige byggematerialier eller armeringsstål beton	Ved metallholdige byggematerialier (f.eks. aluminiumla- minerede isoleringsmaterialer, varmeledende plader) er det ikke muligt at foretage pälidelig detektering.
Massive metalobjektør på bagsiden af væggen	Ved massive metalobjektør (f.eks. radiatorer) er det ikke muligt at foretage pälidelig detektering.
Automisk kalibrering mis- lykkek	Start en afterkalibrering via untermenuen <Nulstil>.
Metalobjekt kan ikke findes.
Metalobjektet ligger for dybt eller er for småt.	Detekteringsdybden afhænger af byggemateriaile og obj- jekt og kan+vare minded end den maksimale detekte- ringsdybde.

Fejl ved måling med driftstilstanden

Årsag Afhjælpning

Lysringen lyser rødt over et stort måleområde på væggen.

Utilstrækkelig jordforbindelse af væggen. Berør væggen med din frie hånd i en afstand af 20-30 cm fra måleværktøjet for at jorde væggen.

Spændingsførende kabel bliver ikke fundet.

Ingen/atypisk spænding i kablet. Tilfør kablet spænding, f.eks. ved at tænde for den kontakt, der er forbundet med kablet. Det er ikke muligt at detektere flerfasede strømkabler samt kabler med spænding uden for området 110-240 V og 50-60 Hz pålideligt.

Kablet ligger for dybt. Detekteringsdybden afhænger af byggematerialet og kan være mindre end den maksimale detekteringsdybde.

Kablet løber i et jordet metalrør. Brug driftstilstanden til at finde metalrør.

Måleværktøjet er ikke jordet. Tag fat om måleværktøjet uden handsker. Stå ikke på isolerede stiger eller stilladser. Bær ikke isolerende sko.

Afskærmende byggematerialer eller for lav/for høj luftfugtighed. Ved metalliske, for tørre eller for fugtige byggematerialier (f.eks. ved for lav eller for høj luftfugtighed) er det ikke muligt at foretage pålidelige detektering.

Kontroller måleværktøjet for hver brug. Hvis der er synlige skader eller løse dele inde i måleværktøjet, er sikker brug af måleværktøjet ikke længere garanteret. Hold altid måleværktøjet rent og tørt, så du kan arbejde godt og sikkert. Dyp ikke måleværktøjet i vand eller andre væsker. Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparationsordre.

Tlf. Service Center: 44898855

Fax: [phone]

E-Mail: [e-mail]

Du finder adresser til andre værksteder på:

Måleværktøjer, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke måleværktøjer og batterier ud sammen med husholdningsaffaldet!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasseret måleværktøj, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Sikkerhedsanvisninger

Sikkerhedsanvisninger

Alle anvisningerne skal læses og følges. Hvis måleværktøjet ikke bruges i overensstemmelse med de foreliggende anvisninger, kan de integrerede beskyttelsesanordninger blive beskadiget. TAG GODT VARE PÅ ANVISNINGERNE.

Statuslinjen (c) viser den gældende indstilling for lydsignalet (e), batteriindikatoren (f) og sidenummeret (d) (for menuer med flere sider).

Spændingsførende ledninger vises ikke som strømkabler i denne driftsmodus. For at finde strømkabler kan du også vælge driftsmodusene og samtidig.

Driftsmodus (se billede D)

Driftsmodusen er udelukkende egnet til detektering af enfasede spændingsførende ledninger (110-240 V, 50-60 Hz).

Hvis ledningen ikke kan lokaliseres i driftsmodusen, søger du efter ledningen som metalobjekt i driftsmodusen. Bemærk, at den maksimale registreringsdybde er lav (ca. 2-3 cm). Flade kabler kan ikke lokaliseres i driftsmodusen, i modsætning til massive kabler.

Hvis du har fundet et objekt, markerer du stedet, hvor du har søgt, med markeringsåbningen (5).

Målingen starter ikke.

Veggsensoren (8) har ikke registrert kontakten med veggen.

Trykk=kort på av/på-knappen (2) for Å starte målingen manuelt.

Lysringen lyser rødt over et stort måleområde på væggen.

Måleværktøjet må ikke sænkes ned i vand eller andre væsker.

Boschs kundeserviceteam hjælper dig gerne, hvis du har spørgsmål om vores produkter og tilbehør.

Ved alle forespørgsler og reparationsbestillinger skal du opgive det 10-cifrede produktnummer, der er angivet på produktets typeskilt.

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64878955

Du finder adresser til andre værksteder på:
