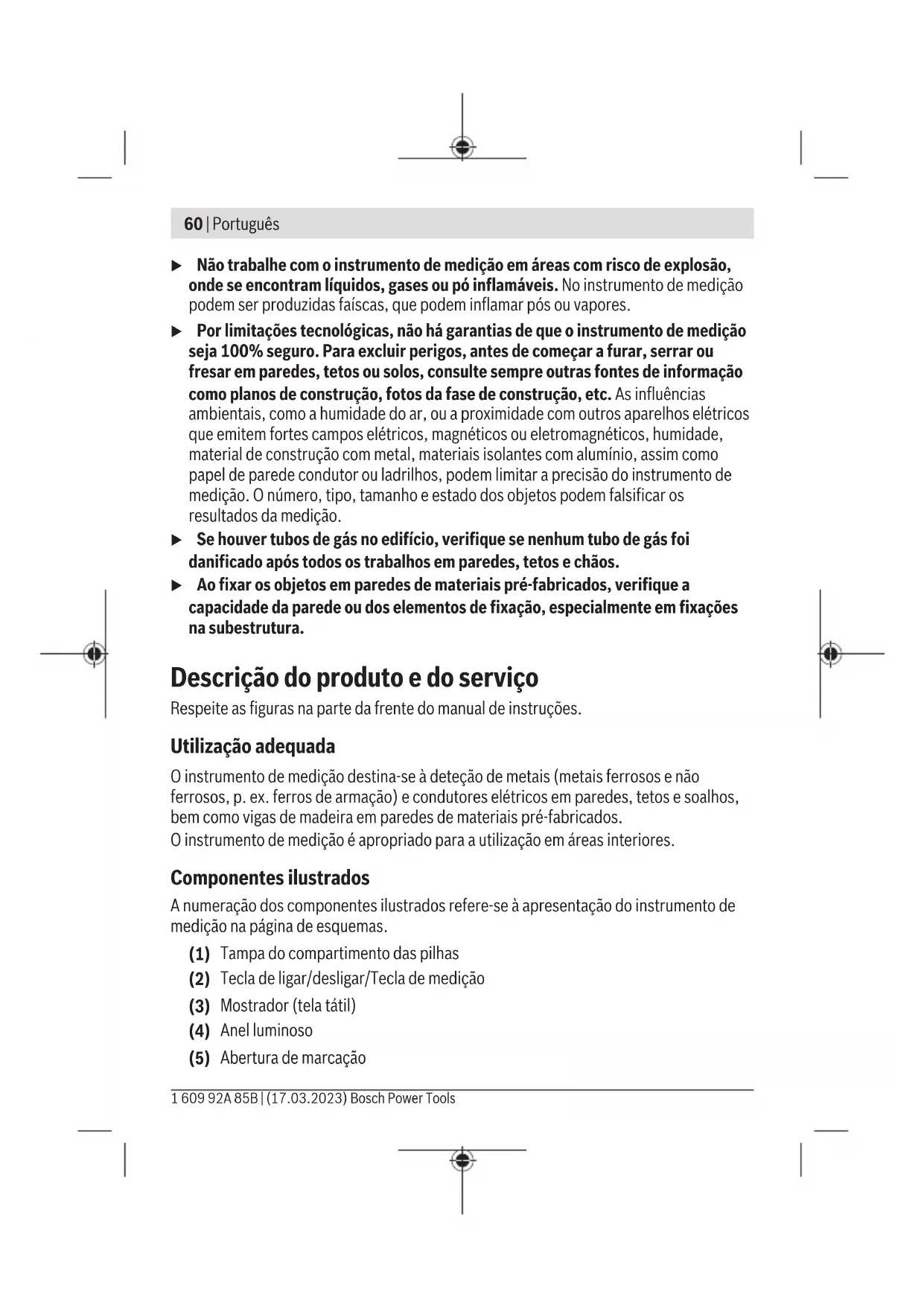

MANUAL DE UTILIZADOR UniversalDetect BOSCH

– Metais 100mm – Cabos monofásicos sob tensão (110−240V, 50−60Hz, com tensão aplicada)

50mm – Subestruturas em madeira em paredes de materiais pré- fabricados 25mm

Temperatura de serviço −5°C…+40°C Temperatura de armazenamento –20°C…+70°C Faixa de frequência de utilização 48−52kHz Intensidade máx. de campo magnético (a 0,1m) 106dBµA/m Altura máx. de utilização acima da altura de referência 2000m Humidade relativa do ar – Modo de operação<Metal> e<Madeira> 30−80% – Modo de operação <Corrente> <50% Grau de sujidade de acordo com a IEC61010-1 2

Pilhas 4×1,5V LR03 (AAA) Bosch Power Tools 1 609 92A 85B | (17.03.2023)62 | Português Detetor digital UniversalDetect Duração de funcionamento aprox. 4h Peso conforme EPTA‑Procedure01:2014 0,34kg Dimensões (comprimento× largura× altura) 255×90×56mm A) dependente do modo de operação, do material e do tamanho dos objetos, bem como do material e estado da base B) Baixa profundidade de medição com cabos isentos de tensão C) corresponde a duas placas em pladur D) Só surge sujidade não condutora, mas ocasionalmente é esperada uma condutividade temporária causada por condensação. Para uma identificação inequívoca do seu instrumento de medição, consulte o número de série (7) na placa de identificação. u Se a superfície de base apresentar caraterísticas desfavoráveis, o resultado de medição pode ser adulterado relativamente à precisão e profundidade de medição. Montagem Colocar/trocar pilhas Para a operação do instrumento de medição, é recomendável utilizar pilhas de mangano alcalino. Não utilize pilhas com uma tensão nominal superior a 1,5V. Para abrir a tampa do compartimento das pilhas(1) empurre na direção da seta para fora do compartimento das pilhas. Insira as pilhas. Tenha atenção à polaridade correta de acordo com a representação no interior do compartimento das pilhas. A indicação das pilhas(f) na linha de estado do mostrador indica o estado atual das pilhas. Se surgir a indicação ao lado na linha de estado do mostrador, o instrumento de medição ainda poderá ser operado durante no máximo 15min. Substitua as pilhas. Substitua sempre todas as pilhas em simultâneo. Utilize apenas pilhas de um fabricante e com a mesma capacidade. u Retire as pilhas do instrumento de medição se não forem utilizadas durante longos períodos. Em caso de armazenamento prolongado no instrumento de medição, as pilhas podem ficar corroídas ou descarregar-se automaticamente. 1 609 92A 85B | (17.03.2023) Bosch Power ToolsPortuguês | 63 Funcionamento u Proteja o instrumento de medição da humidade e da radiação solar direta. u Não exponha o instrumento de medição a temperaturas extremas ou oscilações de temperatura. Em caso de oscilações de temperatura maiores deixe-o arrefecer primeiro. No caso de temperaturas ou de oscilações de temperatura extremas é possível que a precisão do instrumento de medição e a indicação no mostrador sejam prejudicadas. u Evite quedas ou embates violentos com o instrumento de medição. No caso de o instrumento de medição ter sido submetido a fortes influências externas ou em caso de ocorrências estranhas durante o seu funcionamento, mande verificar o instrumento num serviço de apoio ao cliente Bosch autorizado. u Mantenha o instrumento de medição apenas nas superfícies de aderência previstas(9), para não influenciar a medição. u Não aplique autocolantes ou etiquetas na área do sensor(6) na parte de trás do instrumento de medição. Especialmente as etiquetas de metal influenciam os resultados da medição. Não use luvas durante a medição e certifique-se de que a ligação à terra é suficiente. Se a ligação à terra não for suficiente, a deteção de cabos sob tensão pode ser prejudicada. Durante a medição evite a proximidade de aparelhos que emitem fortes campos elétricos, magnéticos ou eletromagnéticos, como p.ex. telemóveis, portáteis ou tablets. Se possível, nos aparelhos cuja radiação pode prejudicar a medição, desative as respetivas funções ou desligue os aparelhos. Utilização do ecrã tátil u Não utilize o instrumento de medição se forem visíveis danos no ecrã tátil (p. ex. fissuras na superfície, etc.). O mostrador está dividido pela barra de estado(c) e pelo ecrã tátil com área de informação(b) e área de navegação(a). A barra de estado(c) mostra a definição atual do sinal acústico(e), a indicação da pilha(f) e o número de páginas(d) (no caso de menus com várias páginas). O instrumento de medição pode ser comandado através do ecrã tátil, tocando nos botões no mostrador. u Use apenas os dedos para operar o ecrã tátil. u Não deixe o ecrã tátil entrar em contacto com outros aparelhos elétricos ou água. Bosch Power Tools 1 609 92A 85B | (17.03.2023)64 | Português u Desligue o instrumento de medição para limpar o ecrã tátil. Limpe a sujidade, p. ex. com um pano de microfibras. Navegar no menu Para comandar o instrumento de medição através do ecrã tátil, surgem os seguintes botões gerais (para além dos botões no respetivo idioma): Botão Ação Folhear para a página anterior Folhear para a página seguinte Um nível de menu para trás/para cima Aceder ao menu<Definições> Aceder ao menu<Menu ajuda> Colocação em funcionamento Ligar/desligar u Antes de ligar o instrumento de medição certifique-se de que a área do sensor (6) não está húmida. Se necessário limpe o instrumento de medição com um pano. u Se o instrumento de medição foi exposto a uma extrema mudança de temperatura, deverá permitir que possa se aclimatizar antes de ser ligado. Para ligar o instrumento de medição prima a tecla de ligar/desligar(2). Observe as dicas para utilizar o instrumento de medição. Pode desativar as indicações detalhadas para os seguintes processos de ligação no submenu<Dicas>. Para desligar o instrumento de medição prima demoradamente a tecla de ligar/ desligar(2). Se não for feita qualquer medição ou não for premida qualquer tecla ou botão no instrumento de medição durante aprox.5min, o instrumento de medição desliga-se automaticamente para efeitos de economia das pilhas. Modo de funcionamento (verfiguraA) Com o instrumento de medição é verificada a base da área do sensor(6) no sentido de medição z até à profundidade de medição máxima. Selecione o modo de operação desejado. 1 609 92A 85B | (17.03.2023) Bosch Power ToolsPortuguês | 65 Movimente o instrumento de medição sempre em linha reta na direção do eixo x com uma pressão ligeira sobre a base, sem o levantar ou alterar a pressão de contacto. Para uma medição correta é necessário que o sensor de parede(8) tenha um contacto constante com a base. Segure uniformemente o instrumento de medição na zona de agarrar(9) e não toque na área do sensor(6) durante a medição. Se o instrumento de medição detetar um sinal, tal é exibido na área de informação(b) e o anel luminoso(4) acende-se a amarelo. Siga as outras instruções na área de informação. Tenha em atenção que a precisão da deteção é aumentada através de várias passagens sobre a base. Se o objeto estiver localizado, tal é exibido na área de informação; o anel luminoso(4) acende-se a vermelho e soa um sinal acústico. O tipo de objeto encontrado (dependendo do modo de operação) é exibido no mostrador: – cabo elétrico, – objeto de metal, – subestrutura. Se não for encontrado qualquer objeto, o anel luminoso(4) permanece verde e não é exibida qualquer indicação no mostrador. Modos de operação Para a deteção pode escolher entre três modos de operação e ativar dois modos de operação em simultâneo. Modo de operação<Madeira> (verfiguraB) O modo de operação<Madeira> é indicado para encontrar vigas de madeira em paredes de materiais pré-fabricados. Ao colocar o instrumento de medição sobre a parede, o anel luminoso(4) acende-se a amarelo até que o sinal possa ser claramente atribuído mediante o deslocamento do instrumento de medição. Tenha em atenção que com a seleção deste modo de operação, todos os objetos nas paredes de materiais pré-fabricados são exibidos. Apenas através da combinação com os outros dois modos de operação é que é possível excluir que se trata de um objeto de metal ou de um cabo elétrico. Neste modo de operação são encontrados tubos de plástico, especialmente se estes estiverem cheios de água. Antes de furar, serrar ou fresar, certifique-se de que se trata efetivamente de uma viga de madeira e não de um tubo de plástico. Utilize o modo de operação<Madeira> apenas em paredes de materiais pré-fabricados. Bosch Power Tools 1 609 92A 85B | (17.03.2023)66 | Português Modo de operação<Metal> (verfiguraC) O modo de operação<Metal> destina-se exclusivamente a encontrar objetos em metal (p. ex. tubos de cobre ou aço de reforço) independentemente das propriedades da parede. Os condutores elétricos não são indicados como cabos elétricos neste modo de operação. Para encontrar cabos elétricos também pode selecionar os modos de operação<Metal> e<Corrente> em simultâneo. Modo de operação<Corrente> (verfiguraD) O modo de operação<Corrente> destina-se exclusivamente a encontrar condutores elétricos monofásicos (110−240V, 50−60Hz). Preparações de medição e particularidades durante a medição: – O cabo tem de estar sob tensão. Por isso, ligue consumidores de corrente (p. ex. luzes, aparelhos) ao cabo elétrico procurado. Ligue os consumidores de corrente para assegurar que o cabo elétrico está sob tensão. – O sinal 50 a 60Hz do cabo elétrico tem de alcançar o instrumento de medição. Se o cabo se encontrar em paredes húmidas (p. ex. humidade do ar >50%), por trás de películas metálicas (p. ex. isolamentos térmicos) ou numa conduta metálica, o sinal não alcança o instrumento de medição e não é possível encontrar o cabo. – O instrumento de medição tem de estar bem ligado à terra. Para isso, segure-o bem (sem luva) na zona de agarrar(9). Certifique-se de que também está em bom contacto com o solo. Sapatos, escadas ou plataformas com isolamento podem dificultar o contacto. O próprio solo também tem de estar ligado à terra, caso contrário, não é possível localizar o cabo. – O sinal de 50 a 60 Hz do cabo elétrico tem de ser mais forte no cabo do que nas imediações. Se a parede estiver muito seca ou mal ligada à terra, então o sinal é igualmente forte em toda a parede. O instrumento de medição mostra então numa grande área que foi encontrado um sinal, mas não consegue localizar o cabo com precisão. Neste caso pode ajudar colocar a sua mão livre na parede, a uma distância de 20−30cm em relação ao instrumento de medição, para derivar o sinal da parede. u Desligue os consumidores de eletricidade e isente os condutores elétricos de tensão, antes de furar, serrar ou fresar paredes, tetos ou chãos. Certifique-se após todos os trabalhos, de que objetos instalados na subestrutura não estão sob tensão. Se não for possível detetar o cabo no modo de operação<Corrente>, então procure o cabo no modo de operação<Metal> como objeto de metal. Tenha em atenção que a profundidade de medição máxima é reduzida (aprox. 2−3cm). Os cabos entrançados, 1 609 92A 85B | (17.03.2023) Bosch Power ToolsPortuguês | 67 ao contrário dos cabos sólidos, também não podem ser detetados no modo de operação<Metal>. Os cabos elétricos multifásicos (conhecidos como de corrente trifásica ou alta tensão) não podem ser detetados no modo de operação<Corrente>, pois os sinais das diferentes fases se anulam mutuamente. No entanto, os cabos elétricos multifásicos podem ser detetados como objetos de metal no modo de operação<Metal>. A profundidade de medição máxima é um pouco maior do que no caso de cabos elétricos monofásicos. Menu<Definições> Para aceder ao menu<Definições>, levante o instrumento de medição da base e prima o botão ao lado. As definições do som e do idioma são mantidas quando o instrumento de medição é desligado e ligado. Submenu<Som>: Pode ligar e desligar o sinal acústico que indica objetos encontrados. A definição selecionada surge na barra de estado na indicação Sinal acústico(e). Submenu<Idioma>: Selecione o idioma para a navegação nos menus. Submenu<Reset>: Aqui pode recalibrar o instrumento de medição manualmente. A recalibração é recomendada quando o instrumento de medição deteta permanentemente um objeto de metal, apesar de não existir qualquer objeto deste tipo nas proximidades. Para a recalibração siga as instruções na área de informação do ecrã tátil. Só efetue a recalibração à temperatura ambiente. Menu<Menu ajuda> Para aceder ao menu<Menu ajuda>, levante o instrumento de medição da base e prima o botão ao lado. Submenu<Informação produto>: Aqui encontra informações sobre o seu instrumento de medição. Submenu<Dicas>: Pode selecionar se as indicações sobre a operação do seu instrumento de medição devem ser exibidas sempre que o mesmo é ligado. Se necessário, também pode aceder às dicas para a visualização direta neste submenu. Submenu<FAQ>: Aqui encontra informações sobre os erros de medição mais frequentes. Bosch Power Tools 1 609 92A 85B | (17.03.2023)68 | Português Submenu<Ajuda online>: Aqui é indicado um endereço de Internet através do qual pode obter mais informações sobre o instrumento de medição. Instruções de trabalho Marcar objetos Pode marcar os objetos detetados conforme a necessidade. Meça como habitualmente. Se tiver encontrado um objeto, marque o local examinado através do orifício para marcação(5). Durante a marcação a indicação do instrumento de medição pode alterar-se, devido ao facto de o orifício para marcação se encontrar diretamente na área dos sensores(6) e de a caneta utilizada para a marcação poder influenciar os sensores. Inicie sempre uma nova medição após a marcação. Para o efeito, levante o instrumento de medição e pouse-o novamente na parede. Deste modo assegura que o processo de marcação não influencia os resultados de medição seguintes. Erros– Causas e soluções Causa Solução O processo de medição não inicia. O sensor de parede(8) não detetou o contacto com a parede. Prima brevemente a tecla de ligar/desligar(2), para iniciar manualmente o processo de medição. Resultados de medição imprecisos/implausíveis Objetos a interferir na área do sensor(6) Remova todos os objetos interferentes (p. ex. relógio, pulseira, anel etc.) da área do sensor(6). Não segure no instrumento de medição próximo do sensor. Temperatura ambiente demasiado alta/baixa Use o instrumento de medição apenas na faixa de temperatura de operação. Forte oscilação de temperatura Deixe o instrumento de medição atingir a temperatura normal. O instrumento de medição controla o funcionamento correto em cada medição. Se for detetado um defeito, o mostrador já só exibe o símbolo ao lado. Neste caso, ou quando não for possível eliminar um erro tomando as outras medidas auxiliares mencionadas, envie o instrumento de medição para um posto de assistência técnica daBosch autorizado. 1 609 92A 85B | (17.03.2023) Bosch Power ToolsPortuguês | 69 Erro de medição no modo de operação<Madeira> Causa Solução O anel luminoso acende-se a vermelho, apesar de não existir qualquer viga de madeira na parede. tubo de plástico cheio de água os tubos de plástico cheios de água são igualmente exibidos no modo de operação<Madeira>. nenhuma parede de material pré-fabricado O modo de operação<Madeira> é indicado apenas para pré-fabricados e acabamentos. parede de material pré- fabricado não homogénea As paredes de materiais pré-fabricados em placas de aglomerado grosseiras podem ser muito pouco homogéneas e causarem deteções erróneas. Assim, inicie a medição num outro local da parede e meça a uma outra altura. Se tal não ajudar, coloque uma placa adicional em pladur na parede e faça a medição sobre a mesma. Instrumento de medição colocado demasiado tempo na parede Coloque o instrumento de medição rapidamente na parede. Contacto desigual com a parede Durante a medição, mantenha o instrumento de medição com um contacto o mais uniforme possível com a parede e não incline o instrumento de medição. Viga de madeira não encontrada. Trajeto de medição demasiado curto Inicie a medição num outro local na parede e desloque o instrumento de medição através de um trajeto mais longo. Viga de madeira demasiado profunda A profundidade de deteção depende do material de construção e pode ser inferior à profundidade máxima de deteção. Material de construção de blindagem ou humidade do ar muito alta No caso de materiais de construção metálicos ou muito húmidos (p. ex. com humidade do ar demasiado alta) não é possível uma deteção fiável. Erro de medição no modo de operação<Metal> Causa Solução O anel luminoso acende-se a amarelo ou vermelho, mesmo sem metal na proximidade. Bosch Power Tools 1 609 92A 85B | (17.03.2023)70 | Português Causa Solução Calibração automática falhou Inicie uma recalibração através do submenu<Reset>. O anel luminoso acende-se a amarelo ou vermelho sobre uma grande área da parede. Muitos objetos de metal próximos Objetos de metal muito próximos não podem ser localizados separadamente. Materiais de construção com metal ou aço em betão armado Em materiais de construção metálicos (p. ex. materiais de isolamento revestidos de alumínio, chapas condutoras de calor) não é possível uma deteção fiável. Objetos de metal maciços na parte de trás da parede No caso de objetos de metal maciços (p. ex. radiadores) não é possível uma deteção fiável. Calibração automática falhou Inicie uma recalibração através do submenu<Reset>. Objeto de metal não encontrado. Objeto de metal a muita profundidade ou muito pequeno. A profundidade de deteção depende do material de construção e do objeto e pode ser inferior à profundidade máxima de deteção. Erro de medição no modo de operação<Corrente> Causa Solução O anel luminoso acende-se a vermelho sobre uma grande área da parede. Ligação à terra insuficiente da parede Toque com a sua mão livre na parede, a uma distância de 20−30cm em relação ao instrumento de medição, para ligar a parede à terra. O cabo sob tensão não é encontrado. Tensão atípica/nenhuma no cabo Coloque o cabo sob tensão, ligando p. ex. o interruptor de luz correspondente. A deteção de cabos multifásicos, assim como cabos fora da faixa de 110−240V e 50−60Hz não é fiável. O cabo está a muita profundidade. A profundidade de deteção depende do material de construção e pode ser inferior à profundidade máxima de deteção. O cabo encontra-se num tubo de metal ligado à terra. Utilize o modo de operação<Metal>, para encontrar o tubo metálico. 1 609 92A 85B | (17.03.2023) Bosch Power ToolsPortuguês | 71 Causa Solução O instrumento de medição não está ligado à terra Segure no instrumento de medição sem luvas. Não se encontre em escadas isolantes ou andaimes. Não use calçado isolante. Material de construção de blindagem ou humidade do ar muito baixa/alta No caso de materiais de construção metálicos, muito secos ou muito húmidos (p. ex., se a humidade for muito baixa ou muito alta), não é possível uma deteção fiável. Manutenção e assistência técnica Manutenção e limpeza u Verifique o instrumento de medição antes de cada utilização. No caso de danos visíveis ou peças soltas no interior do seu instrumento de medição, deixa de estar garantido um funcionamento seguro. Manter o instrumento de medição sempre limpo e seco, para trabalhar bem e de forma segura. Não mergulhar o instrumento de medição na água ou em outros líquidos. Limpar sujidades com um pano seco e macio. Não utilize detergentes ou solventes. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch- pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: [phone] Fax: [phone] Bosch Power Tools 1 609 92A 85B | (17.03.2023)72 | Italiano Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Eliminação Os instrumentos de medição, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima. Não deite o instrumento de medição e as pilhas no lixo doméstico! Apenas para países da UE: Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, é necessário recolher separadamente os instrumentos de medição que já não são usados e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/pilhas defeituosas e encaminhá-los para uma reciclagem ecológica. No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúda humada devido à possível presença de substâncias perigosas. Italiano Avvertenze di sicurezza Leggere e osservare tutte le avvertenze e le istruzioni. Se lo stru- mento di misura non viene utilizzato conformemente alle presen- ti istruzioni, ciò può pregiudicare i dispositivi di protezione inte- grati nello strumento stesso. CONSERVARE CON CURA LE PRE- SENTI ISTRUZIONI. u Far riparare lo strumento di misura solamente da personale tecnico specializzato e soltanto utilizzando pezzi di ricambio originali. In tale maniera potrà essere salva- guardata la sicurezza dello strumento di misura. u Non lavorare con lo strumento di misura in ambienti a rischio di esplosione in cui siano presenti liquidi, gas o polveri infiammabili. Nello strumento di misura posso- no prodursi scintille che incendiano la polvere o i vapori. 1 609 92A 85B | (17.03.2023) Bosch Power ToolsItaliano | 73 u Per ragioni tecniche, lo strumento di misura non garantisce una sicurezza totale. Al fine di escludere pericoli, prima di praticare fori, tagli o fresature su pareti, soffitti o pavimenti, occorrerà quindi consultare ulteriori fonti, ad es. schemi co- struttivi, fotografie del periodo di costruzione ecc. Gli influssi ambientali come umidità dell’aria o prossimità ad altri dispositivi elettrici che generano intensi campi elettrici, magnetici o elettromagnetici, umidità, materiali da costruzione contenenti metalli, materiali isolanti rivestiti in alluminio e carte da parati o piastrelle conduttive possono pregiudicare la precisione dello strumento di misura. Il numero, il tipo, le di- mensioni e la posizione degli oggetti possono falsare i risultati di misurazione. u Qualora nell’edificio si trovino tubazioni del gas, dopo tutti gli interventi effet- tuati su pareti, soffitti o pavimenti, verificare che nessuna di dette tubazioni sia stata danneggiata. u Qualora vengano fissati oggetti su pareti in cartongesso, verificare che la parete in questione e i materiali di fissaggio abbiano portata adeguata, soprattutto in caso di fissaggio sulla sottostruttura. Descrizione del prodotto e dei servizi forniti Si prega di osservare le immagini nella prima parte delle istruzioni per l’uso. Utilizzo conforme Lo strumento di misura è concepito per la ricerca di metalli (metalli ferrosi e non ferrosi, ad es. ferri di armatura) e cavi sotto tensione all’interno di pareti, soffitti e pavimenti, nonché travi in legno all’interno di pareti a secco. Lo strumento di misura è adatto per l’impiego in ambienti interni. Componenti illustrati La numerazione dei componenti si riferisce all’illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica. (1) Coperchio vano pile (2) Tasto di accensione/spegnimento/misurazione (3) Display (touchscreen) (4) Ghiera luminosa (5) Apertura di marcatura (6) Campo del sensore (7) Numero di serie Bosch Power Tools 1 609 92A 85B | (17.03.2023)74 | Italiano (8) Sensore da parete (9) Superficie di presa Elementi di visualizzazione (a) Campo Navigazione (b) Campo Informazioni (c) Barra di stato (d) Indicatore numero di pagina (solo per menu a più pagine) (e) Indicatore segnale acustico (f) Indicatore pile Dati tecnici Rilevatore digitale UniversalDetect Codice prodotto 3603F813.. Profondità di rilevamento max.
