MODE D'EMPLOI UniversalDetect BOSCH
Consignes de sécurité
Prière de lire et de respecter l'ensemble des instructions. En cas de non-respect des présentes instructions, les fonctions de protection de l'appareil de mesure risquent d'être altérées. BIEN CONSERVER LES PRÉSENTES INSTRUCTIONS.
Ne confiez la réparation de l'appareil de mesure qu'à un réparateur qualifié utilisant uniquement des pièces de rechange d'origine. La sécurité de l'appareil de mesure sera ainsi préservée. Ne faites pas fonctionner l'appareil de mesure en atmosphère explosive, en présence de liquides, gaz ou poussières inflammables. L'appareil de mesure peut produire des étincelles susceptibles d'enflammer les poussières ou les vapeurs. Du fait de sa conception, l'appareil de mesure ne peut pas garantir une sécurité absolue. Afin d'exclure tout danger, prenez certaines précautions avant d'effectuer des travaux de perçage, de sciage ou de forage dans les murs, plafonds ou

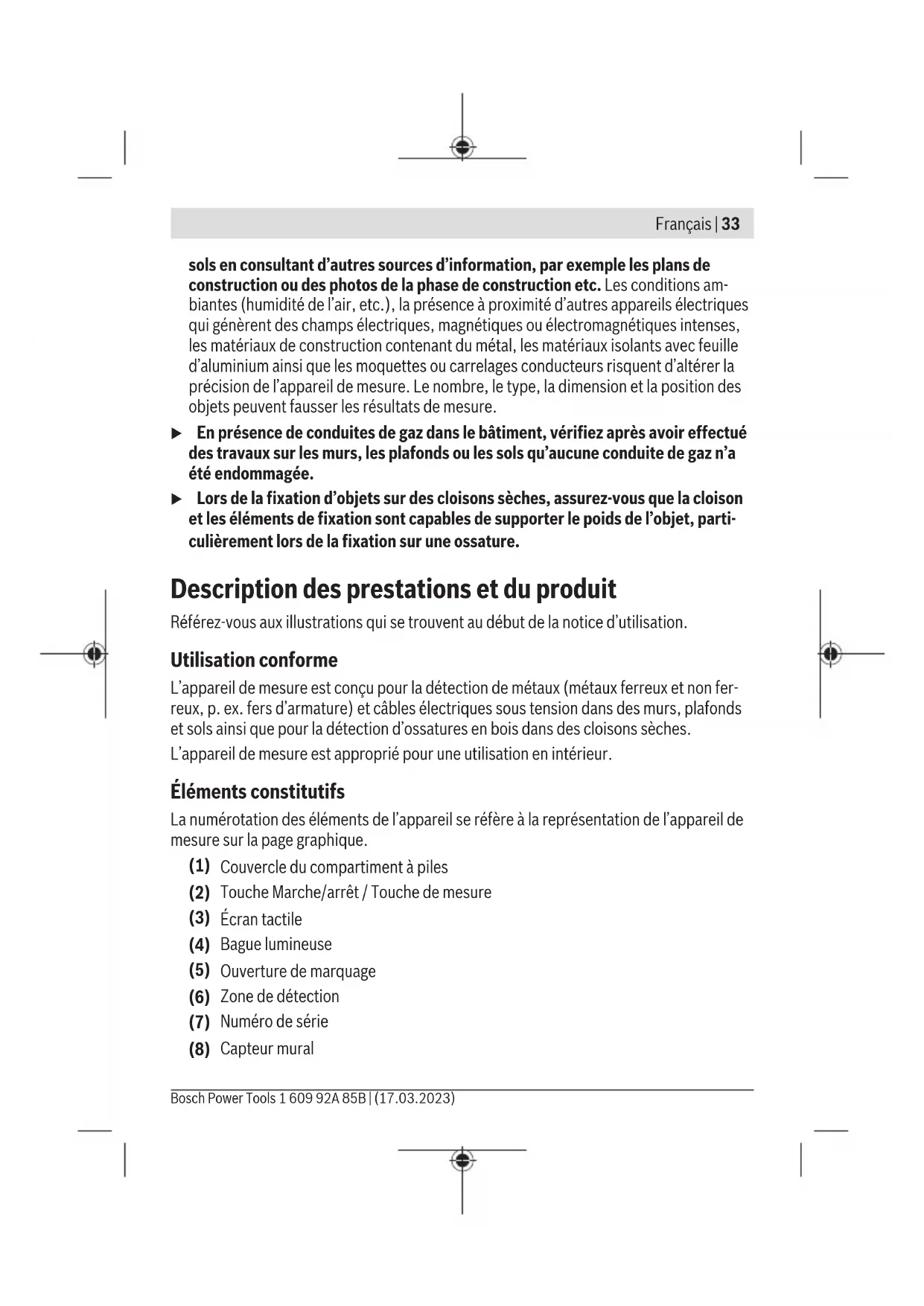

sols en consultant d'autres sources d'information, par exemple les plans de construction ou des photos de la phase de construction, etc. Les conditions ambiantes (humidité de l'air, etc.), la présence à proximité d'autres appareils électriques qui génèrent des champs électriques, magnétiques ou électromagnétiques intenses, les matériaux de construction contenant du métal, les matériaux isolants avec feuille d'aluminium ainsi que les moquettes ou carrelages conducteurs risquent d'altérer la précision de l'appareil de mesure. Le nombre, le type, la dimension et la position des objets peuvent fausser les résultats de mesure.
En présence de conduites de gaz dans le bâtiment, vérifiez après avoir effectué des travaux sur les murs, les plafonds ou les sols qu'aucune conduite de gaz n'a été endommagée. Lors de la fixation d'objets sur des cloisons sèches, assurez-vous que la cloison et les éléments de fixation sont capables de supporter le poids de l'objet, particulièrement lors de la fixation sur une ossature.
Description des prestations et du produit
Référez-vous aux illustrations qui se trouvent au début de la notice d'utilisation.
Utilisation conforme
L'appareil de mesure est conçu pour la détection de métaux (métaux ferreux et non ferreux, p. ex. fers d'armature) et de câbles électriques sous tension dans des murs, plafonds et sols, ainsi que pour la détection d'ossatures en bois dans des cloisons sèches.
L'appareil de mesure est approprié pour une utilisation en intérieur.
Éléments constitutifs
La numérotation des éléments de l'appareil se réfère à la représentation de l'appareil de mesure sur la page graphique.
(1) Couvercle du compartiment à piles (2) Touche Marche/arrêt / Touche de mesure (3) Écran tactile (4) Bague lumineuse (5) Ouverture de marquage (6) Zone de détection (7) Numéro de série (8) Capteur mural
(9) Surface de préhension
Affichages
(a) Zone de navigation (b) Zone d'information (c) Barre d'état (d) Affichage du nombre de pages (seulement pour les menus de plusieurs pages) (e) Affichage « Signal sonore » (f) Indicateur d'état de charge
Caractéristiques techniques
| Détecteur numérique UniversalDetect | |
| Référence | 3 603 F81 3.. |
| Profondeur de détction maxiA) | |
| - Métaux 100 mm | |
| - Câbles sous tension alternative (110-240 V, 50-60 Hz, quand la tension est appliquée) B) | 50 mm |
| - Ossatures en bois dans cloisons sèches 25 mm | C) |
| Températures de fonctionnement -5 °C ... +40 °C | |
| Températures de stockage -20 °C ... +70 °C | |
| Plage de fréquences de fonctionnement 48-52 kHz | |
| Intensité maximal du champ magnétique (à 0,1 m) 106 dBμA/m | |
| Altitude d'utilisation maxi 2000 m | |
| Humidité l'air relative | |
| - Mode de fonctionnement <Métal> et <Bois> | 30-80 % |
| - Mode de fonctionnement <Câble électrique> | < 50 % |
| Degré d'encrassement selon CEI 61010-1 2 | D) |
| Piles 4 × 1,5 V LRO3 (AAA) | |
| Autonomie approx. 4 h | |
| Poids selon EPTA-Procedure 01:2014 0,34 kg | |
Détecteur numérique UniversalDetect
Dimensions (longueur × largeur × hauteur) : 255 × 90 × 56 mm
A) en fonction du mode de fonctionnement et de la taille des objets ainsi que du matériel et de l'état du support B) faible profondeur de détection pour les câbles qui ne sont pas sous tension C) correspond à deux plaques de plâtre D) N'est conçu que pour les salissures/saletés non conductrices mais supporte occasionnellement la conductivité due aux phénomènes de condensation.
Pour une identification précise de votre appareil de mesure, basez-vous sur le numéro de série (7) inscrit sur la plaque signalétique.
Dans les cas défavorables, la précision de mesure peut être moins bonne et la profondeur maximale de détection plus faible que ce qui est indiqué.
Montage
Mise en place/remplacement des piles
Il est recommandé d'utiliser des piles alcalines au manganèse.
N'utilisez pas de piles avec une tension nominale supérieure à 1,5 V.
Pour ouvrir le couvercle du compartiment à piles (1), poussez celui-ci dans le sens de la flèche. Insérez les piles.
Respectez ce faisant la polarité indiquée sur le graphique qui se trouve à l'intérieur du compartiment à piles.
L'indicateur d'état de charge (f) sur la barre d'état affiche le niveau de charge actuel des piles.
Quand apparaît sur la barre d'état l'affichage représenté à gauche, l'appareil de mesure peut encore être utilisé pendant environ 15 minutes. Changez les piles.
Remplacez toujours toutes les piles en même temps. N'utilisez que des piles de la même marque et de même capacité.
Sortez les piles de l'appareil de mesure si vous savez qu'il ne sera pas utilisé pendant une période prolongée. Les piles risquent de se corroder et de se décharger quand l'appareil de mesure n'est pas utilisé pendant une longue durée.
Utilisation
Protégez l'appareil de mesure contre l'humidité, ne l'exposez pas directement aux rayons du soleil.
N'exposez pas l'appareil de mesure à des températures extrêmes ou à de brusques variations de température. S'il est exposé à d'importantes variations de température, laissez-le revenir à la température ambiante avant de le remettre en marche. Des températures ou variations de température extrêmes peuvent altérer la précision de l'appareil de mesure et de l'affichage. Évitez les chocs ou les chutes de l'appareil de mesure. Après avoir exposé l'appareil de mesure à des conditions extérieures extrêmes ou en cas de détection d'un fonctionnement anormal de sa part, faites-le contrôler dans un point de service après-vente Bosch agréé. Pour ne pas fausser les mesures, tenez l'appareil de mesure au niveau des surfaces de préhension (9) prévues. N'apposez pas d'autocollants ou d'étiquettes dans la zone de détection (6) au dos de l'appareil de mesure. Les étiquettes métalliques risquent notamment de fausser les résultats de mesure.
Ne portez pas de gants pendant la mesure et veillez à une mise à la terre suffisante. Dans le cas d'une mise à la terre insuffisante, la détection de câbles électriques sous tension risque d'être altérée.
Évitez pendant la mesure la proximité d'appareils qui génèrent de forts champs électriques, magnétiques ou électromagnétiques, comme les téléphones mobiles, les ordinateurs portables ou les tablettes. Dans la mesure du possible, désactivez sur ces appareils les fonctions dont le rayonnement perturbe la mesure ou bien éteignez totalement les appareils.
Utilisation de l'écran tactile
N'utilisez pas l'appareil de mesure quand l'écran tactile présente des dommages visibles (p. ex. rayures en surface, etc.).
L'écran est divisé en trois parties : la barre d'état (c) et la partie tactile avec la zone d'information (b) et la zone de navigation (a).
La barre d'état (c) indique le réglage actuel du signal sonore (e), le niveau de charge des piles (f) et le nombre de pages (d) (pour les menus de plusieurs pages).
L'écran tactile permet de commander l'appareil de mesure en touchant les boutons sur l'écran.
Utilisez pour cela seulement les doigts. Veillez à ce que l'écran tactile n'entre pas en contact avec d'autres appareils électriques ou avec de l'eau. Pour nettoyer l'écran tactile, éteignez d'abord l'appareil de mesure. Essuyez les saletés p. ex. avec un chiffon microfibre.
Navigation dans le menu
Pour commander l'appareil de mesure à partir de l'écran tactile, il apparaît (en plus des boutons dans la langue sélectionnée) les boutons suivants :
| Bouton Action | |
| Δ | Sélection de la page précédente |
| Δ | Sélection de la page suivante |
| ← | Retour au niveau de menu supérieur |
| Sélection du menu <Paramètres> | |
| ? | Sélection du menu <Menu Aide> |
Mise en marche
Mise en marche / arrêt
Avant de mettre en service l'appareil de mesure, assurez-vous que la zone de détection (6) n'est pas humide. Si nécessaire, séchez l'appareil de mesure à l'aide d'un chiffon. Au cas où l'appareil de mesure aurait été exposé à une forte différence de température, laissez-le revenir à la température ambiante avant de le mettre en marche.
Pour mettre en marche l'appareil de mesure, actionnez la touche Marche/Arrêt (2). Observez les conseils sur l'utilisation de l'appareil de mesure. Vous pouvez désactiver dans le sous-menu « Conseils » l'affichage de remarques détaillées lors des prochaines mises en marche.
Pour arrêter l'appareil de mesure, appuyez longuement sur la touche Marche/Arrêt (2). Si vous n'effectuez aucune mesure ou n'actionnez aucune touche ou bouton pendant env. 5 min, l'appareil de mesure s'arrête automatiquement afin d'économiser les piles.
Fonctionnement (voir figure A)
L'appareil de mesure balaie la surface à l'intérieur de la zone de détection (6) dans le sens z jusqu'à la profondeur de détection maximale.
Sélectionnez le mode de fonctionnement voulu.
Déplacez toujours l'appareil de mesure au-dessus de la surface en ligne droite dans le sens de l'axe x, en exerçant une légère pression constante. Ne le soulevez pas et ne modifiez pas la pression exercée. Pour une mesure correcte, il faut que le capteur mural (8) reste en contact avec le support.
modifiez pas la pression exercée. Pour une mesure correcte, il faut que le capteur mural (8) reste en contact avec le support.
Saisissez l'appareil de mesure au niveau de la surface de préhension (9) et ne mettez pas les doigts dans la zone de détection (6) pendant la mesure.
Si l'appareil de mesure détecte un signal, cela est indiqué dans la zone d'information (b) et la bague lumineuse (4) s'allume en jaune. Suivez les autres instructions qui apparaissent dans la zone d'information. Le fait de balayer plusieurs fois la surface augmente la précision de détection. Quand un objet est localisé, cela est signalé dans la zone d'information ; la bague lumineuse (4) s'allume en rouge et un signal sonore retentit.
La nature de l'objet localisé (dépend du mode de fonctionnement) s'affiche sur l'écran :
- Câble électrique,
- Objet métallique,
- Ossature.
Si aucun objet n'est détecté, la bague lumineuse (4) reste allumée en vert et rien ne s'affiche sur l'écran.
Modes de fonctionnement
Vous avez le choix pour la détection entre trois modes de fonctionnement et pouvez activer deux modes simultanément.
Mode de fonctionnement (voir figure B)
Le mode de fonctionnement est conçu pour détecter des ossatures en bois dans des cloisons sèches.
Lorsque vous appliquez l'appareil de mesure contre le mur, la bague lumineuse (4) s'allume en jaune jusqu'à ce que le signal puisse être identifié sans équivoque en déplaçant l'appareil de mesure.
Veuillez noter que dans ce mode l'appareil de mesure signale tous les objets qui se trouvent dans des cloisons sèches. Il faut combiner ce mode avec les deux autres modes pour exclure que l'objet détecté est un objet métallique ou un câble électrique.
Ce mode détecte aussi les tuyaux en plastique, surtout quand ils sont remplis d'eau.
Avant de percer, scier ou fraiser, assurez-vous que l'objet détecté est bien une ossature en bois et pas un tuyau en plastique.
N'utilisez le mode que pour les cloisons sèches.
Mode de fonctionnement (voir figure C)
Le mode de fonctionnement permet de détecter uniquement des objets métalliques (p. ex. tubes de cuivre ou fers d'armature), indépendamment de la composition du mur.
Dans ce mode, les câbles électriques sous tension ne sont pas détectés comme tels. Pour localiser un câble électrique, vous pouvez sélectionner simultanément les modes et .
Mode de fonctionnement (voir figure D)
Le mode de fonctionnement ne permet que de détecter des câbles sous tension alternative (110-240 V, 50-60 Hz) quand la tension est appliquée.
Préparation des mesures et modes opératoires :
- Le câble doit se trouver sous tension. Raccordez par conséquent un consommateur électrique (p. ex. lampe, appareil) à la prise du câble à localiser. Allumez le consommateur électrique pour avoir l'assurance que le câble se trouve bien sous tension.
- Le signal de 50 à 60 Hz du câble électrique doit atteindre l'appareil de mesure. Si le câble se trouve dans un mur humide (p. ex. à cause d'un taux d'humidité de l'air > 50%), derrière une feuille métallique (isolation thermique, etc.) ou dans un tube métallique vide, le signal électrique n'atteint pas l'appareil de mesure et le câble ne peut pas être localisé.
- L'appareil de mesure doit être bien relié à la terre. Saisissez-le pour cela fermement (sans gant) au niveau de la surface de préhension (9). Veillez à être bien en contact avec le sol. Les chaussures isolantes, les escabeaux ou estrades peuvent entraver la mise à la terre. Le sol lui-même doit également être relié à la terre, sans quoi le câble ne peut pas être localisé.
- Le signal de 50 à 60 Hz du câble électrique doit être plus puissant juste au-dessus du câble que dans l'environnement direct. Si le mur est très sec ou mal relié à la terre, le signal a la même intensité sur tout le mur. L'appareil de mesure indique alors la présence d'un signal sur une zone étendue, sans parvenir à localiser le câble avec précision. En pareil cas, nous vous conseillons de poser votre main libre sur le mur, à 20-30 cm de l'appareil de mesure pour éviter la diffusion du signal sur tout le mur. Éteignez tous les consommateurs électriques et mettez hors tension les câbles électriques avant de percer, scier ou fraiser dans des murs, des plafonds ou des sols. Vérifiez au terme des travaux que les objets qui ont été fixés ne se trouvent pas sous tension.
Au cas où le câble ne peut pas être localisé dans le mode Câble électrique, essayez de le localiser comme objet métallique dans le mode Métal. Veuillez tenir compte du fait que la profondeur de détection maximale est faible (env. 2 - 3 cm). Contrairement aux câbles à âme monobrin, les câbles à âme multibrins ne sont pas localisés dans le mode Métal.
Le mode ne permet pas non plus de localiser les câbles triphasés (câbles à fort courant) car les signaux des différentes phases s'annulent mutuellement.
Vous pouvez toutefois localiser des câbles triphasés comme objet métallique dans le mode. La profondeur de détection maximale est alors un peu plus importante que pour les câbles monophasés.
Menu
Pour parvenir au menu, éloignez l'appareil de mesure du support et appuyez ensuite sur le bouton représenté à gauche.
Les réglages du signal sonore et de la langue sont conservés lorsque vous éteignez et rallumez l'appareil de mesure.
Sous-menu
Permet d'activer et désactiver le signal sonore indiquant qu'un objet a été trouvé. Le réglage sélectionné est visible au niveau de l'affichage Signal sonore (e) sur la barre d'état.
Sous-menu :
Permet de choisir la langue des menus.
Sous-menu :
Permet de recalibrer manuellement l'appareil de mesure. Il est recommandé d'effectuer un recalibrage quand l'appareil de mesure détecte durablement un objet métallique alors qu'il n'y a pas un tel objet à proximité.
Après le recalibrage, suivez les instructions qui apparaissent dans la zone d'information de l'écran tactile. N'effectuez le recalibrage qu'à la température ambiante.
Menu
Pour parvenir au menu
Grèce
Robert Bosch A.E.
Epxeiac 37
19400Kopwni-Athènes
Tél. : 2105701258
Fax : 2105701283
Email : pt@gr.bosch.com
1609 92A 85B | (17.03.2023) Bosch Power Tools
www.bosch.com www.bosch-pt.gr
Vous trouverez d'autres adresses de service après-vente sur Internet à l'adresse : www.bosch-pt.com/serviceaddresses
Anoupon
Les outils, les accessoires et les emballages doivent être recyclés d'une manière respectueuse de l'environnement.
Ne jetez pas les outils avec les ordures ménagères !
Uniquement pour les pays de l'UE :
Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et à sa transposition dans le droit national, les outils hors d'usage doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement. Conformément à la directive européenne 2006/66/CE, les piles ou accumulateurs défectueux ou usagés doivent être triés et recyclés séparément.
Sélectionnez le mode de fonctionnement souhaité.
Modes de fonctionnement
Pour la détection, vous pouvez choisir entre trois modes de fonctionnement et activer simultanément deux modes de fonctionnement.
Mode de fonctionnement (voir figure B)
Instructions de travail
Marquage de l'objet
(d) Marquage de l'objet (voir figure D)
(e) Détection de tension (voir figure E)
(f) Détection de métaux (voir figure F)
| UniversalDetect | العربية الحرفية |
| 3 603 F81 3.. | العربية الحرفية |
| (А дд д д д д д д д d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d d | |
| р. 100 | -العربية |
| р. 50 | -العربية |
| (с) 25 | -العربية |
| °р. 40°р+...5- | العربية |
| UniversalDetect | |
| °p 70°p+...20- | d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja d'adja |
| skjgjzj52-48 | jzjzjzjzj |
| 106 | sic) |
| mik#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j#j# | |
| je 2000 | gagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagag |
| %80-30 | (###) |
| %50> | -(###) |
| D)2 | IEC 61010-1 JEC 61010-1 JEC 61010-1 JEC 61010-1 JEC 61010-1 JEC 61010-1 JEC 61010-1 JEC 61010-1 JEC 61010-1 JEC 61010-1 JEC 61010-1 JDC |
| LR03 (AAA) #1,5×4 | ### |
| aclw 4 | ### |
| 0,34 | EPTA-Procedure 01:2014 ### |
| 56×90×255 | (###) |
| Lqlll gagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagagAG | |
| (A) | |
| B | |
| (C) | |
| (D) | |
| ### | |
