GMS 120-27 Professional - Détecteur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur numérique
Marque	Bosch
Modèle	GMS 120-27 Professional
Dimensions (L × l × H)	186 × 86 × 33 mm
Poids	0,24 kg (sans batterie)
Alimentation	Batterie Lithium-Ion 3,7 V ou piles LR6 (AA) 2×1,5 V
Autonomie	Environ 5 h (Lithium-Ion), 6 h (alcalines), 7 h (NiMH)
Profondeur de détection max (métaux non ferreux)	120 mm
Profondeur de détection max (métaux ferreux)	100 mm
Profondeur de détection max (câbles sous tension)	50 mm
Profondeur de détection max (ossatures bois)	30 mm
Fonctions principales	Détection de métaux, câbles sous tension, ossatures bois
Indice de protection	IP54
Température de fonctionnement	-10 °C à +50 °C
Température de stockage	-20 °C à +70 °C
Nettoyage	Chiffon doux et sec, pas de détergents
Sécurité	Ne pas utiliser en atmosphère explosive, confier réparation à un professionnel
Pièces détachées	Batterie Lithium-Ion (réf. 1 607 A35 ON8), chargeur secteur (réf. 2 609 120 713 UE)
Réparabilité	Réparation par SAV Bosch agréé
Informations générales	Utilisation intérieure et extérieure, calibration manuelle possible

FOIRE AUX QUESTIONS - GMS 120-27 Professional BOSCH

Comment allumer l'appareil ?

Appuyez sur la touche Marche/Arrêt (7). L'appareil s'allume et est prêt à l'emploi.

Comment détecter des câbles sous tension ?

Activez le mode Métal/Électricité (touche 4). Déplacez l'appareil perpendiculairement au câble présumé. Le câble doit être sous tension et un consommateur (lampe) branché.

Quelle est la profondeur maximale de détection pour le bois ?

Pour les ossatures en bois dans des cloisons sèches, la profondeur maximale est de 30 mm (pour une poutre de 54 mm de large derrière une plaque de plâtre de 30 mm d'épaisseur).

Comment changer les piles ?

Appuyez sur le verrouillage (15) du couvercle du compartiment à piles, retirez le couvercle (16), remplacez les piles en respectant la polarité, puis refermez le couvercle jusqu'à ce qu'il s'enclenche.

Que faire si l'appareil n'affiche rien ou que la bague lumineuse ne s'allume pas ?

Nettoyez la zone de détection (17) avec un chiffon doux et sec. Si le problème persiste, effectuez une détection manuelle en appuyant simultanément sur les touches Métal/Électricité et Bois pendant 3 secondes.

Comment calibrer manuellement l'appareil ?

Éteignez l'appareil, maintenez-le en l'air horizontalement (dos vers le sol), puis appuyez simultanément sur Marche/Arrêt (7) et Signal sonore (6) pendant 5 à 10 secondes jusqu'à ce que la bague lumineuse clignote en rouge. Appuyez ensuite sur Signal sonore pendant 5 à 10 secondes pour démarrer le calibrage.

L'appareil peut-il détecter des tuyaux en plastique ?

Le mode Bois peut parfois détecter des tuyaux en plastique remplis d'eau comme des objets non métalliques, mais ce n'est pas fiable. Vérifiez toujours avec d'autres sources (plans de construction) avant de percer.

Que signifie la couleur de la bague lumineuse ?

Verte : aucun objet détecté. Rouge : objet détecté à proximité. Plus la fréquence du signal sonore est élevée, plus l'appareil est proche de l'objet.

Quelle batterie utiliser ?

Utilisez une batterie Lithium-Ion Bosch (réf. 1 607 A35 ON8) ou des piles alcalines AA (LR6) ou des piles rechargeables NiMH (HR6). Ne mélangez pas différents types.

Où trouver des pièces de rechange ?

Consultez le site www.bosch-pt.com pour les vues éclatées et les pièces. Contactez le Service Après-Vente Bosch au 09 70 82 12 26 (France) ou via [e-mail].

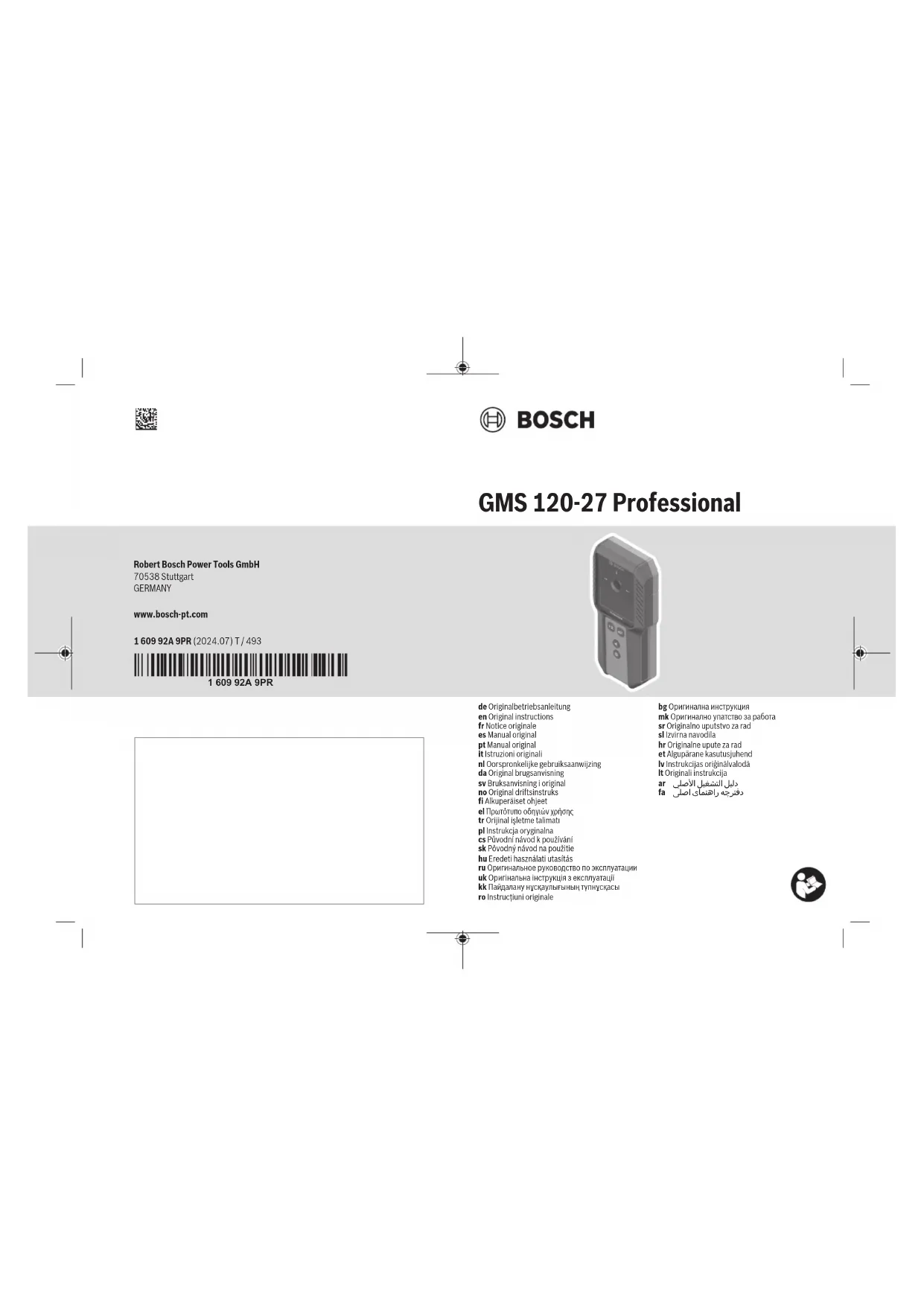

MODE D'EMPLOI GMS 120-27 Professional BOSCH

Consignes de sécurité

Veuillez lire et respecter l'ensemble des instructions. En cas de non-respect des présentes instructions, les fonctions de protection de l'appareil de mesure risquent d'être altérées. BIEN CONSERVER LES PRÉSENTES INSTRUCTIONS.

Ne confiez la réparation de l'appareil de mesure qu'à un réparateur qualifié utilisant uniquement des pièces de rechange d'origine. La sécurité de l'appareil de mesure sera ainsi préservée. Ne faites pas fonctionner l'appareil de mesure en atmosphère explosive, en présence de liquides, gaz ou poussières inflammables. L'appareil de mesure peut produire des étincelles susceptibles d'enflammer les poussières ou les vapeurs. N'apportez aucune modification à la batterie et ne l'ouvrez pas. Risque de court-circuit. ▸ Si l'accu est endommagé ou utilisé de manière non conforme, des vapeurs peuvent s'échapper. L'accu peut brûler ou exploser. Ventilez le local et consultez un médecin en cas de malaise. Les vapeurs peuvent entraîner des irritations des voies respiratoires. En cas d'utilisation inappropriée ou de défectuosité de l'accu, du liquide inflammable peut suinter de l'accu. Évitez tout contact avec ce liquide. En cas de contact accidentel, rincez abondamment à l'eau. Si le liquide entre en contact avec les yeux, consultez en plus un médecin dans les plus brefs délais. Le liquide qui s'échappe de l'accu peut causer des irritations ou des brûlures. ▸ Les objets pointus comme un clou ou un tournevis et le fait d'exercer une force extérieure sur le boîtier risquent d'endommager l'accu. Il peut en résulter un court

circuit interne et l'accu risque de s'enflammer, de dégager des fumées, d'exploser ou de surchauffer.

Lorsque l'accu n'est pas utilisé, tenez-le à l'écart de tout objet métallique (trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille) susceptible de créer un court-circuit entre les contacts. Le court-circuitage des contacts d'un accu peut causer des brûlures ou causer un incendie. N'utilisez l'accu qu'avec des produits du fabricant. Tout risque de surcharge dangereuse sera alors exclu. ▸ Ne chargez les accus qu'avec des chargeurs recommandés par le fabricant. Un chargeur conçu pour un type d'accu bien spécifique peut provoquer un incendie lorsqu'il est utilisé pour charger d'autres accus.

Conservez la batterie à l'abri de la chaleur, en la protégeant p. ex. de l'ensoleillement direct, du feu, de la saleté, de l'eau et de l'humidité. Il existe un risque d'explosion et de courts-circuits.

Du fait de sa conception, l'appareil de mesure ne peut pas garantir une sécurité absolue. Afin d'exclure tout danger, prenez certaines précautions avant d'effectuer des travaux de perçage, de sciage ou de fraisage dans les murs, plafonds ou sols en consultant d'autres sources d'information, par exemple les plans de construction ou des photos de la phase de construction, etc. Les conditions ambiantes (humidité de l'air, etc.), la présence à proximité d'autres appareils électriques qui génèrent des champs électriques, magnétiques ou électromagnétiques intenses, les matériaux de construction contenant du métal, les matériaux isolants avec feuille d'aluminium ainsi que les moquettes ou carrelages conducteurs risquent d'altérer la précision de l'appareil de mesure. Le nombre, le type, la dimension et la position des objets peuvent fausser les résultats de mesure. En présence de conduites de gaz dans le bâtiment, vérifiez après avoir effectué des travaux sur les murs, les plafonds ou les sols qu'aucune conduite de gaz n'a été endommagée. Lors de la fixation d'objets sur des cloisons sèches, assurez-vous que la cloison et les éléments de fixation sont capables de supporter le poids de l'objet, particulièrement lors de la fixation sur une ossature.

Consignes de sécurité pour chargeurs

▷ Ce chargeur secteur n'est pas prévu pour être utilisé par des enfants ou par des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances. Ce chargeur secteur peut être utilisé par des

enfants (âgés d'au moins 8 ans) ou des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances, à condition qu'ils soient sous la surveillance d'une personne responsable de leur sécurité ou après avoir reçu des instructions sur la façon d'utiliser le chargeur secteur en toute sécurité et après avoir bien compris les dangers inhérents à son utilisation. Il y a sinon risque de blessures et d'utilisation inappropriée.

N'exposez pas le chargeur secteur à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur du chargeur secteur accroît le risque de choc électrique.

Veillez à ce que le chargeur secteur reste propre. Un encrassement augmente le risque de choc électrique. ▷ Contrôlez le bloc secteur avant chaque utilisation. N'utilisez plus le bloc secteur si vous constatez des dommages. N'ouvrez pas le bloc secteur vous-même. Ne confiez sa réparation qu'au fabricant Bosch ou à un service après-vente agréé utilisant uniquement des pièces de rechange d'origine. Un bloc secteur endommagé accroît le risque de choc électrique.

Description des prestations et du produit

Référez-vous aux illustrations qui se trouvent au début de la notice d'utilisation.

Utilisation conforme

L'appareil de mesure est conçu pour la détection de métaux (métaux ferreux et non ferreux, p. ex. fers d'armature), d'ossatures en bois et de câbles électriques sous tension dans des murs, plafonds et sols.

L'appareil de mesure est conçu pour une utilisation en intérieur et en extérieur.

Éléments constitutifs

La numérotation des éléments de l'appareil se réfère à la représentation de l'appareil de mesure sur la page graphique.

(1) Bague lumineuse (2) Trou de marquage (3) Écran (4) Touche Métal/Électricité (5) Touche Bois (6) Touche Signal sonore

(7) Touche Marche/Arrêt (8) Surface de préhension (9) Housse de protection

(10) Câble USB Type-C® (a) (b) (11) Verrouillage de la batterie Lithium-Ion (a) (12) Batterie Lithium-Ion (13) Prise USB Type-C (a) (14) Indicateur de charge de batterie (a) (15) Verrouillage du couvercle du compartiment à piles (16) Couvercle du compartiment à piles (17) Zone de détection (18) Patins (19) Numéro de série

a) Cet accessoire n'est pas fourni.

b) USB Type-C® et USB-C® sont des marques déposées de l'USB Implementers Forum.

Affichages (voir figure A)

(a) Indicateurs Centre de l'objet (b) Indicateur de mesure (c) Indicateur d'état du signal sonore (d) Indicateur d'état de charge (e) Indicateur objets non métalliques (f) Indicateur Câbles électriques sous tension (g) Indicateur Métaux magnétiques (h) Indicateur Métaux non magnétiques (i) Indicateur Interférences radio (j) Indicateur d'alerte (k) Indicateur Surveillance de température

Caractéristiques techniques

Détecteur numérique GMS 120-27

Référence

3601K817...

42 | Français

Détecteur numérique GMS 120-27

Profondeur de détction maxiA)
- Métaux non ferreux (cuivre) 120 mm	B)
- Métaux ferreux 100 mm	C)
- Cables électriques 100-230 V (sous tension) 50 mm	D)
- Ossatures en bois dans cloisons sèches 30 mm	E)
Températures de fonctionnement -10 °C ... +50 °C
Températures de stockage -20 °C ... +70 °C
Plage de fréquences de fonctionnement 50 ± 2 kHz
Intensité maximal du champ magnétique (à 10 m) 42 dBμA/m
Altitude d'utilisation maxi 2 000 m
Humidité d'air relative maxi
- pour la détction d'objets 90 %
- pour la classification des cables électriques sous ten-sion	50 %
Degré d'encrassement selon CEI 61010-1 2	F)
Alimentation électrique
- Batterie Lithium-Ion 3,7 V
- Piles (alcalines au manganèse) 2 × 1,5 V LR6 (AA)
- Piles rechargeables (NiMH) 2 × 1,2 V HR6 (AA)
Autonomie approx.
- avec batterie Lithium-Ion 5 h
- avec piles (alcalines au manganèse)	6 h
- avec piles rechargeables (NiMH)	7 h
PoidsG)	0,24 kg
Dimensions (longueur × largeur × hauteur)	186 × 86 × 33 mm
Indice de protection	IP54
Batterie Lithium-Ion (accessoire)	BA 3.7V 1.0Ah A
Référence	1 607 A35 ON8
Prise de charge	USB Type-C®

Français | 43

Détecteur numérique GMS 120-27

Tension nominale 3,7 V	-
Capacité 1,0 Ah
Températures ambientes recommandées pour la charge +10 °C ... +35 °C
Températures ambientes préconisées pour l'utilisation et pour le stockage	-10 °C ... +45 °C
Chargeur secteur (accessoire)
Tension de sortie 5,0 V	-
Courant de sortie minimal 500 mA
Chargeur secteur recommendéH)
- UE	2 609 120 713
- UK	2 609 120 718
- ARG	1 600 A01 3A0
- MEX	1 600 A01 3A1
- BRA	1 600 A01 3A2

A) selon la nature et la taille des objets ainsi que la nature et l'état du support B) pour tube de cuivre de 15 mm de diamètre C) pour fer d'armature de 12 mm de diamètre D) faible profondeur de détection pour les câbles qui ne sont pas sous tension E) pour poutre en bois de 54 mm de largeur, derrière une plaque de plâtre de 30 mm d'épaisseur F) N'est conçu que pour les salissures/saletés non conductrices mais supporte occasionnellement la conductivité due aux phénomènes de condensation. G) Poids sans batterie Lithium-ion/piles jetables/piles rechargeables/couvercle de compartiment à piles H) Vous trouverez d'autres caractéristiques techniques à l'adresse suivante : https://www.bosch-professional.com/ecodesign Pour une identification précise de votre appareil de mesure, basez-vous sur le numéro de série (19) inscrit sur la plaque signalétique. Dans les cas défavorables, la précision de mesure peut être moins bonne et la profondeur maximale de détection plus faible que ce qui est indiqué.

Alimentation en énergie de l'appareil de mesure

L'appareil de mesure est conçu pour fonctionner avec une batterie Lithium-Ion Bosch (12), des piles jetables ou des piles rechargeables NiMH du commerce.

44 | Français

Remarque : Ne rangez jamais l'appareil de mesure sans le couvercle du compartiment à piles (16) ou sans la batterie Lithium-Ion (12), surtout dans un environnement poussiéreux ou humide.

L'indicateur d'état de charge (d) indique le niveau de charge de la batterie Lithium-ion (12), des piles jetables ou des piles rechargeables NiMH.

Utilisation avec un accu Lithium-Ion

Mise en place/remplacement de la batterie Lithium-Ion

Pour remplacer les piles jetables/rechargeables NiMH par une batterie Lithium-Ion (12), appuyez sur le verrouillage (15) du couvercle de compartiment à piles. Enlevez le couvercle du compartiment à piles (16) et retirez les piles jetables/rechargeables qui se trouvent à l'intérieur du compartiment.

Insérez la batterie Lithium-Ion (12) en veillant à ce que le verrouillage (11) s'enclenche. Pour retirer la batterie Lithium-Ion (12), appuyez sur le verrouillage (11) et sortez la batterie de l'appareil de mesure.

Recharge de la batterie Lithium-Ion

Utilisez pour la charge le chargeur secteur USB recommandé ou un chargeur secteur USB avec une tension de sortie et un courant de sortie minimal conformes aux exigences du chapitre « Caractéristiques techniques ». Respectez les indications de la notice d'utilisation de l'adaptateur secteur USB. Chargeur secteur recommandé : voir les « Caractéristiques techniques ». Tenez compte de la tension du secteur ! La tension du secteur doit correspondre aux indications se trouvant sur la plaque signalétique du bloc d'alimentation secteur. Ne rechargez l'accu via la prise USB qu'à des températures ambiantes allant de +10 °C à +35 °C. Toute charge effectuée en dehors de cette plage de températures risque de détériorer l'accu ou accroît le risque d'incendie.

Remarque : Les dispositions internationales en vigueur pour le transport de marchandises obligent à livrer les accus Lithium-ion partiellement chargés. Pour que les accus soient pleinement performants, chargez-les complètement avant leur première utilisation.

Ouvrez le cache de protection de la prise USB Type-C (13). Reliez à l'aide du câble USB (10) la prise USB à un bloc secteur USB. Raccordez le bloc secteur USB à une prise d'alimentation secteur.

Couleur de l'indicateur de charge (14) et signification

Jaune : La batterie Lithium-Ion est en cours de charge.

Couleur de l'indicateur de charge (14) et signification

Vert : La batterie Lithium-Ion est chargée à 100 %.

Rouge : La tension de charge ou le courant de charge sont inadaptés.

Pendant la charge, il n'est pas possible d'effectuer des mesures car l'appareil de mesure ne peut pas être posé bien à plat contre la surface à contrôler.

Au terme de la charge, débranchez le câble USB (10). Refermez le cache de protection de la prise USB Type-C (13) pour la protéger de la poussière et des projections d'eau.

Utilisation avec des piles jetables/rechargeables

Pour remplacer la batterie Lithium-Ion (12) par des piles jetables/rechargeables NiMH, retirez la batterie Lithium-Ion (12).

Pour un fonctionnement correct de l'appareil de mesure, nous recommandons l'utilisation de piles alcalines au manganèse ou de piles rechargeables NiMH.

Insérez les piles.

Respectez ce faisant la polarité indiquée sur le graphique qui se trouve à l'intérieur du compartiment à piles.

Mettez en place le couvercle du compartiment à piles (16) en veillant à ce qu'il s'enclenche.

Remplacez toujours toutes les piles en même temps. N'utilisez que des piles de la même marque avec la même capacité.

Sortez les piles de l'appareil de mesure si vous savez que l'appareil de mesure ne va pas être utilisé pendant une période prolongée. En cas de stockage prolongé, les piles peuvent se corroder dans l'appareil de mesure.

Utilisation

Protégez l'appareil de mesure contre l'humidité, ne l'exposez pas directement aux rayons du soleil. N'exposez pas l'appareil de mesure à des températures extrêmes ou à de brusques variations de température. S'il est exposé à d'importantes variations de température, laissez-le revenir à la température ambiante avant de le remettre en marche. Des températures ou variations de température extrêmes peuvent altérer la précision de l'appareil de mesure et de l'affichage. Évitez les chocs ou les chutes de l'appareil de mesure. Après avoir exposé l'appareil de mesure à des conditions extérieures extrêmes ou en cas de détention d'un

fonctionnement anormal de sa part, faites-le contrôler dans un point de service après-vente Bosch agréé.

Pour ne pas fausser les mesures, tenez l'appareil de mesure au niveau des surfaces de préhension (8) prévues. N'apposez pas d'autocollants ou d'étiquettes dans la zone de détection (17) au dos de l'appareil de mesure. Les étiquettes métalliques risquent notamment de fausser les résultats de mesure.

Ne portez pas de gants pendant la mesure et veillez à une mise à la terre suffisante. Dans le cas d'une mise à la terre insuffisante, la détection de câbles électriques sous tension risque d'être altérée.

Évitez pendant la mesure la proximité d'appareils qui génèrent de forts champs électriques, magnétiques ou électromagnétiques, comme les téléphones mobiles, les ordinateurs portables ou les tablettes. Dans la mesure du possible, désactivez sur ces appareils les fonctions dont le rayonne

ment peut perturber la mesure ou bien éteignez totalement les appareils.

Mise en marche

Mise en marche / arrêt

Avant de mettre en service l'appareil de mesure, assurez-vous que la zone de détection (17) n'est pas humide. Si nécessaire, séchez l'appareil de mesure à l'aide d'un chiffon. Au cas où l'appareil de mesure aurait été exposé à une forte différence de température, laissez-le revenir à la température ambiante avant de le mettre en marche.

Pour mettre en marche l'appareil de mesure, actionnez la touche Marche/Arrêt (7). Pour arrêter l'appareil de mesure, appuyez à nouveau sur la touche Marche/Arrêt (7). Si vous n'actionnez aucune touche pendant env. 5 min et qu'aucun objet n'est détecté pendant cette durée, l'appareil de mesure s'arrête automatiquement.

Activation/désactivation du signal sonore

La touche Signal sonore (6) permet d'activer/désactiver le signal sonore. Quand le signal sonore est désactivé, l'affichage d'état Signal sonore (c) apparaît sur l'écran.

Fonctionnement (voir figure B)

L'appareil de mesure balaie la surface à l'intérieur de la zone de détection (17) dans le sens A jusqu'à la profondeur de détection maximale.

Il recherche automatiquement lors de chaque mesure les objets métalliques (tubes de cuivre, fer d'armature, etc.) et les câbles électriques sous tension (50-60 Hz). En guise de confirmation, la touche Métal/Électricité (4) s'allume.

Pour détecter en plus du bois dans des cloisons sèches, actionnez la touche Bois (5). L'activation de la fonction est confirmée par l'allumage de la touche Bois (5). Pour désactiver la détection de bois, actionnez soit la touche Bois (5) soit la touche Métal/Électricité (4) de façon à ce que la touche Bois (5) s'éteigne.

Remarque : N'activez la fonction Bois que pour la détection de bois dans des cloisons sèches avec ossatures en bois. Pour tous les autres supports, le résultat de mesure risque d'être faussé.

Procédure de mesure (voir figure C)

Appliquez l'appareil de mesure contre la surface à inspecter. La bague lumineuse (1) s'allume pour indiquer que l'appareil est prêt pour la mesure.

Saisissez l'appareil de mesure au niveau de la surface de préhension (8). Ne changez pas la position de vos doigts pendant la mesure et tenez vos doigts à l'écart de la zone de détection (17).

Déplacez toujours l'appareil de mesure en ligne droite dans le sens B au-dessus de la surface, en exerçant une légère pression constante. Ne le soulevez pas et ne modifiez pas la pression exercée. L'appareil de mesure doit, dans la mesure du possible, être déplacé perpendiculairement à l'objet à localiser. Si vous ne savez pas dans quel sens est orienté l'objet, effectuez une mesure en croix, autrement dit à l'horizontale et à la verticale (voir figure C).

Remarque pour la détection de treillis d'armature : L'appareil de mesure doit d'abord reconnaître qu'il s'agit d'un support avec treillis d'armature. Déplacez pour cela l'appareil de mesure en cercles (de plus de 30 cm de diamètre) au-dessus du support avant d'effectuer la mesure. Laissez ensuite l'appareil de mesure en contact avec le support et effectuez la mesure normalement. L'idéal est de passer au-dessus d'un point d'intersection et d'une maille du treillis d'armature.

Affichages de détection :

• Quand aucun objet ne se trouve dans la zone de détection, la bague lumineuse (1) s'allume en vert. L'indicateur de mesure (b) est vide et aucun signal sonore ne retentit.
• Quand l'appareil de mesure se rapproche d'un objet, la bague lumineuse (1) s'allume en rouge. Plus l'appareil de mesure se rapproche de l'objet, plus l'amplitude du signal dans l'indicateur de mesure (b) augmente et plus la fréquence du signal sonore augmente également.

48 | Français

• Quand l'appareil de mesure se trouve juste au-dessus d'un objet, l'amplitude du signal dans l'indicateur de mesure (b) est maximale, les indicateurs Centre de l'objet (a) s'allument et un signal sonore continu retentit. La bague lumineuse (1) reste allumée en rouge.
• Quand l'appareil de mesure s'éloigne de l'objet, les indicateurs Centre de l'objet (a) s'éteignent, l'amplitude du signal dans l'indicateur de mesure (b) diminue et la fréquence du signal sonore diminue elle aussi.

La première fois que l'appareil de mesure passe au-dessus de l'objet, le centre et les bords de l'objet sont indiqués de manière grossière.

Pour localiser ensuite avec précision le centre de l'objet, déplacez l'appareil de mesure dans l'autre sens en direction de l'objet jusqu'à ce que le centre de l'objet soit à nouveau indiqué (les indicateurs Centre de l'objet (a) s'allument).

Pour localiser avec précision les bords de l'objet, déplacez en ligne droite l'appareil de mesure en partant du centre de l'objet jusqu'à ce que la bague lumineuse (1) cesse de s'allumer en rouge.

Le trou de marquage (2) se trouve au-dessus du centre de la zone de mesure. Vous pouvez vous en servir pour marquer le centre ou les bords d'un objet.

Remarque : Après avoir marqué un objet au niveau du trou de marquage (2) (p. ex. avec un crayon), vous devez impérativement démarrer une nouvelle mesure car la présence du crayon risque de fausser la mesure.

La nature de l'objet détecté est indiquée sur l'écran :

(h) Métal non magnétique, p. ex. tube de cuivre

(g) Métal magnétique, p. ex. fer d'armature

(f) Objet sous tension, p. ex. câble électrique

(e) Objet non métallique, p. ex. ossature en bois

Remarques pour la localisation des câbles sous tension

• Le câble doit se trouver sous tension. Raccordez par conséquent un consommateur électrique (p. ex. lampe, appareil) à la prise du câble à localiser. Allumez le consommateur électrique pour avoir l'assurance que le câble se trouve bien sous tension.
• Le signal de 50 à 60 Hz du câble électrique doit atteindre l'appareil de mesure. Si le câble se trouve dans un mur humide (p. ex. à cause d'un taux d'humidité de l'air > 50 %), derrière une feuille métallique (isolation thermique, etc.) ou dans un tube

métallique vide, le signal électrique n'atteint pas l'appareil de mesure et le câble ne peut pas être localisé.

• L'appareil de mesure doit être bien relié à la terre. Saisissez-le pour cela fermement (sans gant) au niveau de la surface de préhension (8). Veillez à être bien en contact avec le sol. Les chaussures isolantes, les escabeaux ou les estrades peuvent entraver la mise à la terre. Le sol lui-même doit également être relié à la terre, sans quoi le câble ne peut pas être localisé.
• Le signal de 50 à 60 Hz du câble électrique doit être plus puissant juste au-dessus du câble qu'aux alentours immédiats. Si le mur est très humide ou mal relié à la terre, le signal a la même intensité sur tout le mur. L'appareil de mesure indique alors la présence d'un signal sur une zone étendue, sans parvenir à localiser le câble avec précision.

En pareil cas, nous vous conseillons de poser votre main encore libre sur le mur, à 20-30 cm de l'appareil de mesure pour éviter la diffusion du signal sur tout le mur. Ne changez pas la position de votre main sur le mur pendant toute la durée de la mesure.

• Les câbles triphasés ne peuvent pas être détectés comme câbles électriques sous tension car les signaux des différentes phases s'annulent mutuellement. Vous pouvez toutefois localiser des câbles triphasés comme objets métalliques jusqu'à une certaine profondeur.
• Les surfaces murales conductrices, comme certains carrelages, peuvent rendre impossible la détection de câbles électriques ou faire en sorte que la bague lumineuse (1) s'allume en rouge sur une zone importante.
• Les câbles électriques qui se trouvent bien à plat peuvent en plus être détectés comme objets métalliques (jusqu'à une profondeur maximale de 2-3 cm). Cela ne vaut toutefois pas pour les câbles multibrins. Éteignez tous les consommateurs électriques et mettez hors tension les câbles électriques avant de percer, scier ou fraiser dans des murs, des plafonds ou des sols. Vérifiez au terme des travaux que les objets qui ont été fixés ne se trouvent pas sous tension.

Remarques sur l'affichage des objets

• Quand le mode Bois est activé, il peut arriver que certains autres objets (tels que tuyaux plastiques remplis d'eau, câbles électriques ou conduites de gaz) soient détectés comme étant des objets non métalliques. Avant de percer, scier ou fraiser, vérifiez à partir d'autres sources d'informations s'il s'agit juste d'une ossature en bois et non d'un autre type d'objet (tuyau en plastique, câble électrique, conduite de gaz).
• En présence de vis ou clous sous la surface, le détecteur peut reconnaître par erreur un objet métallique quand il s'agit en réalité d'une ossature en bois.

• Les objets larges sont reconnaissables au fait que la bague lumineuse (1) s'allume en rouge sur une zone étendue. Il peut alors arriver que les objets larges ne soient pas détectés correctement sur toute leur largeur. Pour écarter tout risque, consultez d'autres sources d'information (plan de construction par exemple) avant d'entreprendre des travaux de perçage, sciage ou rainurage dans un mur. Étant donné que la constitution d'un mur et certains facteurs extérieurs risquent d'influer sur les résultats de mesure, la présence d'un danger ne peut pas être exclue même si l'indicateur de mesure (b) ne signale aucun objet dans la zone de détection, si la bague lumineuse (1) est allumée en vert et qu'aucun signal sonore ne retentit.

Défauts - Causes et remèdes

Cause Remède

L'indicateur Surveillance de température (k) et l'indicateur d'alerte (j) sont allumés, aucune mesure n'est possible

L'appareil de mesure se trouve en dehors de la plage de températures de fonctionnement admissible ou a été exposé à de fortes fluctuations de température.

Éteignez l'appareil de mesure et attendez qu'il revienne dans la plage de températures admissibles avant de le remettre en marche. L'appareil de mesure ne peut effectuer des mesures précises que si sa température intérieure reste constante.

L'indicateur Interférences radio (i) et l'indicateur d'alerte (j) sont allumés

La mesure est perturbée par des champs électriques, magnétiques ou électromagnétiques (p. ex. en présence de téléphones mobiles, ordinateurs portables ou tablettes à proximité de l'appareil de mesure).

Désactivez si possible sur tous les appareils les fonctions produisant un rayonnement susceptible de perturber la mesure ou bien éteignez totalement les appareils.

L'indicateur d'alerte (j) clignote

L'appareil de mesure présente une panne et n'est plus opérationnel.

Envoyez l'appareil de mesure à un centre de Service Après-Vente Bosch/agréé.

Indicateur Object métallique allumé et affichage permanent d'un signal de forte amplitude par l'indicateur de mesure (b) bien qu'aucun objet métallique ne se trouve à proximité de l'appareil de mesure

Cause Remède

Le calibrage effectué en usine n'est plus valable (p. ex. suite à une chute d'une hauteur élevée).

Procédez au calibrage manuel de l'appareil de mesure comme indiqué à la rubrique (voir « Calibrage manuel de l'appareil de mesure », page 51).

La bague lumineuse (1) ne s'allume pas quand l'appareil de mesure est appliqué contre la surface.

La surface n'est pas détectée du fait que la zone de détction (17) est sale.

Nettoyez l'appareil de mesure avec un chiffon doux et sec et réeffectuez la mesure.

Le contact de l'appareil avec le mur ou la surface n'est pas détecé du fait de la constitution parti-culière de la surface (p. ex. sur-face très nombre).

Positionnéz l'appareil de mesure sur la surface/le mur. Pour une détction manuelle de surface/mur, actionnéz simultanément la touche Métal/electricité (4) et la touche Bois (5) (pendant env. 3 s) jusqu'à ce que la bague lumineuse (1) s'allume et qu'un signal sonore retentisse. Effectué ensuite la mesure normalement.Remarque : Avant d'effectuer une autre mesure sur une autre surface, vous doivent supprimer la détec-tion manuelle de surface/mur. Éteignez et rallumez pour cela l'appareil de mesure.

Calibrage manuel de l'appareil de mesure

Si un objet métallique est signalé et que l'indicateur de mesure (b) affiche en permanence un fort signal bien qu'aucun objet métallique ne se trouve à proximité de l'appareil de mesure, vous devez recalibrer l'appareil de mesure manuellement.

• Assurez-vous que l'indicateur d'état de charge (d) affiche un niveau de charge d'au moins 1/3 du niveau maximal.
• Éteignez l'appareil de mesure.
• Veillez à ce qu'aucun objet susceptible de donner lieu à un affichage ne se trouve à proximité de l'appareil de mesure (aussi bracelet de montre, bague en métal, alliance). Maintenez l'appareil de mesure en l'air à l'horizontale, avec le dos de l'appareil de mesure tourné vers le sol.
• Pour passer en mode calibrage, actionnez simultanément la touche Marche/Arrêt (7) et la touche Signal sonore (6). Maintenez les deux touches enfoncées (5 à 10 s) jusqu'à ce que la bague lumineuse (1) se mette à clignoter en rouge.
• Pour démarrer le calibrage, actionnez la touche Signal sonore (6) et maintenez-la enfoncée (5 à 10 s) jusqu'à ce que la bague lumineuse (1) s'allume en rouge.

• Si le calibrage a été concluant, l'appareil de mesure redémarre automatiquement au bout de quelques secondes et il est à nouveau prêt pour les mesures.

Remarque : Si l'appareil de mesure ne redémarre pas automatiquement, refaites le calibrage. Si l'appareil de mesure ne démarre toujours pas, envoyez-le à un centre de Service Après-Vente Bosch/agréé.

Entretien et Service après-vente

Nettoyage et entretien

Contrôlez l'appareil de mesure avant chaque utilisation. En cas de dommages externes visibles ou d'éléments mobiles à l'intérieur, le bon fonctionnement de l'appareil de mesure ne peut plus être garanti.

Tenez toujours l'appareil de mesure propre pour garantir son bon fonctionnement.

N'immergez jamais l'appareil de mesure dans l'eau ou dans d'autres liquides.

Nettoyez l'appareil à l'aide d'un chiffon doux et sec. N'utilisez pas de détergents ou de solvants.

Ne retirez pas les patins (18) au dos de l'appareil de mesure.

Ne transportez et rangez l'appareil de mesure que dans la housse de protection fournie avec l'appareil.

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouvez des vues éclatées et des informations sur les pièces de rechange sur le site :

www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

Maroc

Réparer un outil Bosch n'a jamais été aussi simple, et ce, en moins de 5 jours, grâce à SAV DIRECT, notre formulaire de retour en ligne que vous trouvez sur notre site internet www.bosch-pt.fr à la rubrique Services. Vous y trouvez également notre boutique de pièces détachées en ligne où vous pouvez passer directement vos commandes.

Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Électroportatif Tél. : [phone] (Numéro non surtaxé au prix d'un appel local)

E-Mail : [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Électroportatif

126, rue de Stalingrad

93705 DRANCY Cedex

Tél. : [phone]

E-Mail : [e-mail]

Vous trouverez d'autres adresses du service après-vente sous :

Les batteries Lithium-ion recommandées sont soumises à la réglementation relative au transport de matières dangereuses. Pour le transport sur route par l'utilisateur, aucune autre mesure n'a besoin d'être prise.

Lors d'une expédition par un tiers (par ex. transport aérien ou entreprise de transport), des exigences spécifiques doivent être respectées concernant l'emballage et le marquage. Pour la préparation de l'envoi, faites-vous conseiller par un expert en transport de matières dangereuses.

N'expédiez que des accus dont le boîtier n'est pas endommagé. Recouvrez les contacts non protégés et emballez l'accu de manière à ce qu'il ne puisse pas se déplacer dans l'emballage. Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur.

Élimination des déchets

Prière de rapporter les outils électroportatifs/appareils de mesure, les piles/accus, les accessoires et les emballages dans un centre de recyclage respectueux de l'environnement.

54 | Français

Ne jetez pas les outils électroportatifs/appareils de mesure et les piles/accus avec les ordures ménagères !

Seulement pour les pays de l'UE :

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et sa transposition dans le droit national français, les appareils électriques devenus inutilisables et conformément à la directive 2006/66/CE les piles/accus défectueux ou usagés doivent être mis de côté et rapportés dans un centre de collecte et de recyclage respectueux de l'environnement.

En cas de non-respect des consignes d'élimination, les déchets d'équipements électriques et électroniques peuvent avoir un impact négatif sur l'environnement et la santé des personnes du fait des substances dangereuses qu'ils contiennent.

Accus/piles :

Li-Ion :

Veuillez respecter les indications se trouvant dans le chapitre Transport (voir « Transport », page 53).

Valable uniquement pour la France :

Points de collecte sur www.quefairedemesdechets.fr

Avant la mise en marche de l'instrument de mesure, assurez-vous que la zone du capteur (17) est sèche. Si nécessaire, essuyez l'instrument de mesure et laissez-le sécher. Après un changement brusque de température, l'instrument de mesure doit être maintenu à la température ambiante avant la mise en marche.
