Vrsta izdelka	Digitalni detektor kovin in napetostnih kablov
Znamka	Bosch
Model	GMS 100 M Professional
Dimenzije (D x Š x V)	200 x 86 x 32 mm
Teža	260 g (po EPTA-postopku 01/2003)
Napajanje	1 baterija 9 V (6LR61)
Avtonomija	Približno 5 ur
Maks. globina zaznavanja (železne kovine)	100 mm
Maks. globina zaznavanja (neželezne kovine)	80 mm
Maks. globina zaznavanja (napetostni kabli)	50 mm (110-230 V AC)
Delovna temperatura	-10 °C do +45 °C
Temperatura shranjevanja	-20 °C do +70 °C
Maks. relativna vlažnost	80 %
Stopnja zaščite	IP54 (zaščita pred prahom in brizganjem vode)
Samodejni izklop	Po približno 5 minutah neuporabe
Zaslon	LCD zaslon z graduiranimi lestvicami, indikator napolnjenosti baterije, ikone vrste predmeta
Zvočni signal	Da, vklop/izklop
Svetleči obroč	Zelena, rumena, rdeča glede na bližino predmeta
Glavne funkcije	Zaznavanje železnih kovin, neželeznih kovin in napetostnih kablov
Ročno umerjanje	Možno ob odstopanju zaslona
Vzdrževanje in čiščenje	Čistiti z mehko, suho krpo; ne uporabljajte topil; ne potapljajte
Varnost	Ne uporabljajte v eksplozivnem okolju; pred vrtanjem preverite druge vire; ne popravljajte sami
Rezervni deli in popravila	Popravilo v pooblaščenem servisnem centru Bosch; originalni rezervni deli

Pogosto zastavljena vprašanja - GMS 100 M BOSCH

Kako vklopiti detektor Bosch GMS 100 M?

Pritisnite gumb za vklop/izklop (4). Svetleči obroč zasveti zeleno, kar pomeni, da je naprava pripravljena.

Kakšna je največja globina zaznavanja za železne kovine?

Največja globina zaznavanja za železne kovine (kot je železo) je 100 mm.

Kako ročno umeriti napravo?

Izklopite napravo, odstranite vse kovinske predmete v bližini, nato ponovno vklopite tako, da držite gumb za vklop/izklop, dokler obroč ne začne počasi utripati rdeče. Umerjanje je končano, ko obroč spet postane zelen.

Kako vklopiti ali izklopiti zvočni signal?

Med delovanjem naprave pritisnite in držite gumb za vklop/izklop (nekaj sekund). Ko je zvok izklopljen, se na zaslonu prikaže ikona 'a'.

Katero baterijo uporabiti in kako jo zamenjati?

Uporabite alkalno baterijo 9 V (tip 6LR61). Odprite pokrov predala za baterije (8) s pritiskom na zaporo (9), vstavite baterijo pri čemer upoštevajte polarnost.

Kaj storiti, če zaslon prikazuje 'b' svetleče ali utripajoče?

Če 'b' sveti, odstranite napravo s stene in jo postavite drugam, da ponovno zaženete meritev. Če utripa, naj napravo preveri pooblaščeni servisni center Bosch.

Kako vzdrževati detektor?

Čistite z mehko, suho krpo. Ne uporabljajte detergentov ali topil. Naprave ne potapljajte v vodo. Ne odstranjujte drsnikov na hrbtni strani.

Kakšne varnostne ukrepe je treba upoštevati?

Ne uporabljajte naprave v eksplozivnem okolju. Pred vrtanjem, žaganjem ali rezkarstvom preverite druge vire (gradbene načrte). Naprava ne zagotavlja 100% varnosti.

Katere vrste predmetov lahko detektor locira?

Zaznava železne kovine (železo, jeklo), neželezne kovine (baker, aluminij) in napetostne kable (110-230 V). Simboli na zaslonu označujejo vrsto.

Kako natančno označiti zaznan predmet?

Večkrat premaknite napravo nad predmet, dokler lestvica natančnosti ni maksimalna. Označite mesto skozi odprtino za označevanje (2) na vrhu naprave.

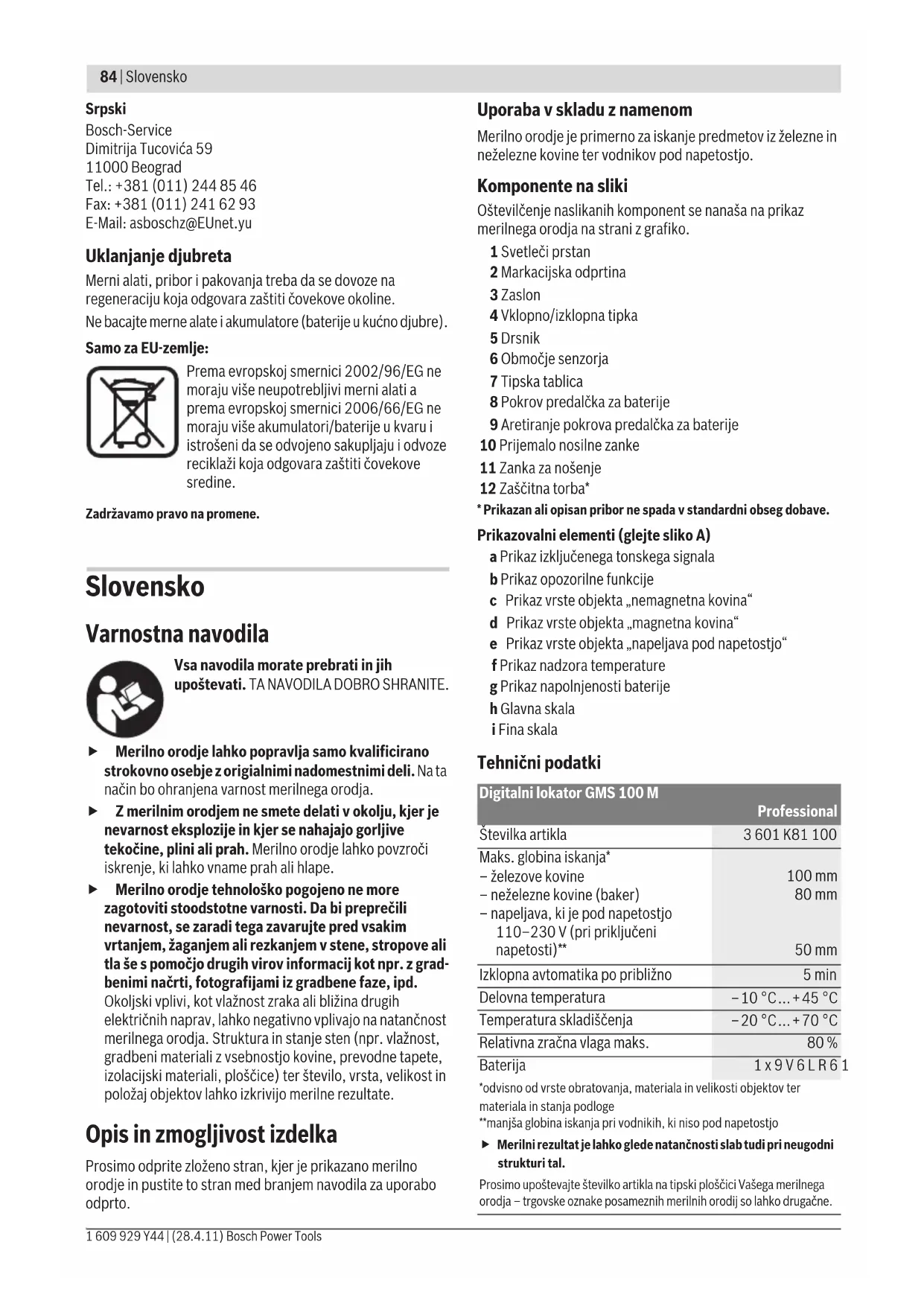

NAVODILA ZA UPORABO GMS 100 M BOSCH

Merilno orodje lahko popravlja samo kvalificirano strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilnega orodja. Z merilnim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajajo gorljive tekočine, plini ali prah. Merilno orodje lahko povzroči iskrenje, ki lahko vname prah ali hlape. Merilno orodje tehnološko pogojeno ne more zagotoviti stoodstotne varnosti. Da bi preprečili nevarnost, se zaradi tega zavarujte pred vsakim vrtanjem, zaganjem ali rezkanjem v stene, stropove ali tla še s pomočjo drugih virov informacij, npr. z gradbenimi načrti, fotografijami iz gradbene faze, ipd.

Okoljski vplivi, kot vlažnost zraka ali bližina drugih električnih naprav, lahko negativno vplivajo na natančnost merilnega orodja. Struktura in stanje sten (npr. vlažnost, gradbeni materiali z vsebnostjo kovine, prevodne tapete, izolacijski materiali, ploščice) ter število, vrsta, velikost in položaj objektov lahko izkrivijo merilne rezultate.

Opis in zmogljivost izdelka

Prosimo, odprite zloženo stran, kjer je prikazano merilno orodje, in pustite to stran med branjem navodila za uporabo odprto.

Uporaba v skladu z namenom

Merilno orodje je primerno za iskanje predmetov iz železne in neželezne kovine ter vodnikov pod napetostjo.

Komponente na sliki

Oštevilčenje naslikanih komponent se nanaša na prikaz merilnega orodja na strani z grafiko.

1 Svetleči prstan 2 Markacijska odprtina 3 Zaslon 4 Vklopno/izklopna tipka 5 Drsnik 6 Območje senzorja 7 Tipska tablica 8 Pokrov predalčka za baterije 9 Aretiranje pokrova predalčka za baterije

10 Prijemalo nosilne zanke 11 Zanka za nošenje 12 Zaščitna torba*

• Prikazan ali opisan pribor ne spada v standardni obseg dobave.

Prikazovalni elementi (glejte sliko A)

a Prikaz izključenega tonskega signala

b Prikaz opozorilne funkcije

c Prikaz vrste objekta „nemagnetna kovina“

d Prikaz vrste objekta „magnetna kovina"

e Prikaz vrste objekta „napeljava pod napetostjo"

f Prikaz nadzora temperature

g Prikaz napolnjenosti baterije

h Glavna skala

i Fina skala

Tehnični podatki

Digitalni lokator GMS 100 M
	Professional
Številka artikla	3601 K81 100
Maks. globina iskanja*
-Železove kovine	100 mm
-neželezne kovine (baker)	80 mm
-napeljava, ki je pod napetostjo
110–230 V (pri priključeni
napetosti)**	50 mm
Izklopna avtomatika po približno	5 min
Delovna temperatura	-10 °C...+45 °C
Temperatura skladišćenja	-20 °C...+70 °C
Relativna zračna vlaga maks.	80 %
Baterija	1 x 9 V 6 L R 6 1

*odvisno od vrste obratovanja, materiala in velikosti objektov ter materiala in stanja podloge

**manjša globina iskanja pri vodnikih, ki niso pod napetostjo

▷ Merilni rezultat je lahko glede na natančnost slab tudi pri neugodni strukturi tal.

Prosimo upoštevajte številko artikla na tipski ploščici Vašega merilnega orodja - trgovske oznake posameznih merilnih orodij so lahko drugačne.

Digitalni lokator GMS 100 M
	Professional
Trajanje obratovanja pribl.	5 h
Vrsta zaščite (izven predalčka za bateriji)	IP 54 (zaščita pred prahom in vodnimi curki)
Teža po EPTA-Procedure 01/2003	260 g
Mere (dolžina x širina x višina)	200 x 86 x 32 mm

odvisno od vrste obratovanja, materiala in velikosti objektov ter materiala in stanja podloge *manjša globina iskanja pri vodnikih, ki niso pod napetostjo ▷ Merilni rezultat je lahko glede na natančnost slab tudi pri neugodni strukturi tal.

Prosimo upoštevajte številko artikla na tipski ploščici Vašega merilnega orodja - trgovske oznake posameznih merilnih orodij so lahko drugačne.

Izjava o skladnosti C

Izjavljamo pod izključno odgovornostjo, da proizvod, ki je opisan pod „Tehnični podatki" ustreza naslednjim standardom oz. standardiziranim dokumentom: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02 ustrezno določilom Direktiv 2004/108/ES, 1999/5/ES.

Prikaz napolnjenosti baterije vedno prikazuje aktualni status baterije:

- baterija je polno napolnjena - kapaciteta baterije 2/3 ali manj - kapaciteta baterije 1/3 ali manj - poskrbite za menjavo baterije

Če merilnega orodja dalj časa ne boste uporabljali, odstranite iz njega baterijo. Med daljšim skladiščenjem lahko baterija korodira ali se samodejno izprazni.

Delovanje

Zavarujte merilno orodje pred vlago in direktnim sončnim sevanjem. Merilnega orodja ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Pustite, da se temperatura pri večjih temperaturnih nihanjih najprej uravna, preden ga vklopite. Ekstremne temperature ali temperaturna nihanja lahko negativno vplivajo na natančnost merilnega orodja in prikaz na displeju.

Uporaba ali obratovanje oddajniških naprav, kot so npr. WLAN, UMTS, letališki radar, oddajniki ali mikrovalovi, lahko v bližnji okolici vplivajo na merilno funkcijo.

Zagon

Vklop/izklop

Pred vklopom merilnega orodja preverite, če je območje senzorja 6 suho. Merilno orodje po potrebi obrišite s krpo. - Če je bilo merilno orodje izpostavljeno močnim temperaturnim spremembam, pred vklopom počakajte, da se temperatura izravna.

Za vklop merilnega orodja pritisnite vklopno/izklopno tipko 4.

Za izklop merilnega orodja ponovno pritisnite vklopno/izklopno tipko 4.

Če pribl. 5 min ne pritisnete tipke na merilnem orodju in če ne iščete objektov, potem se merilno orodje zaradi varovanja baterije avtomatsko izklopi.

Vklop/izklop zvočnega signala

Zvočni signal lahko vklopite ali izklopite tako, da pri vklopljenem merilnem orodju za nekaj sekund pritisnete vklopno/izklopno tipko 4. Pri izklopljenem zvočnem signalu se pojav na displeju prikaže.

Način delovanja (glejte sliki A-B)

Z merilnim orodjem se preizkuša podloga senzorskega območja 6 v smeri merjenja z do maks. globine registriranja (glejte „Tehnični podatki”). Prepoznajo se objekti, ki se razlikujejo od materiala stene.

Premikajte merilno orodje vedno ravno z rahlim pritiskom nad podlago, brez da bi jo dvignili ali spremenili pritisni tlak. Med merjenjem se morajo drsniki 5 vedno stikati s podlago.

Postopek meritve

Po vklopu prstan 1 sveti zeleno.

Namestite merilno orodje na površino, ki jo želite pregledati, in jo premikajte v smeri osi x in y. Ko se merilno orodje približuje objektu, se odklon v glavni skali h povečuje in obroč 1 sveti rumeno. Ko pa se oddaljuje, se odklon zmanjša. Nad objektom prikazuje glavna skala h maksimalni odklon; obroč 1 sveti rdeče in zasliši se zvočni signal. Pri manjših ali globlje ležečih objektih lahko sveti obroč 1 še rumeno, zvočni signal pa izostane.

• Širši objekti se ne prikazujejo po celotni dolžini skozi svetleč obroč oz. zvočni signal.

Ko merilno orodje lokalizira objekt pod sredino senzorja, se aktivira fina skala i.

Da bi objekt lahko še bolj natančno lokalizirali, se premikajte z merilnim orodjem ponovno (3x) nad objektom sem ter tja.

Fina skala i prikazuje maksimalni odklon, če leži objekt natančno pod sredino senzorja, in sicer neodvisno od tega, koliko črt se prikazuje v glavni skali h.

Če iščete zelo majhne ali globlje ležeče objekte in je odklon glavne skale h zelo majhen, morate premikati merilno orodje ponovno vodoravno (os x) in navpično (os y) nad objektom. Upoštevajte odklon fine skale i.

▷ Preden boste pričeli z vrtanjem, zaganjem ali rezkanjem v steno, se morate zavarovati tudi s pomočjo drugih virov informacij. Vplivi okolice ali struktura stene lahko vplivajo na rezultate merjenja, zato lahko kljub temu obstaja nevarnost, čeprav prikazovalnik ne prikazuje objekta v senzorskem območju (zvočni signal se ne pojavi in svetilni prstan 1 sveti zeleno).

Kovina

Če je najden objekt magnetna kovina (npr. železo), se prikaže v displeju 3 simbol d. Pri nemagnetnih kovinah se prikaže simbol c. Če želite razlikovati med vrstami kovine, se mora merilno orodje nahajati nad najdenim kovinskim objektom (obroč 1 sveti rdeče in fina skala i prikazuje visok odklon).

Opozorilo: Mreže pri gradnji in armature se prikazujejo na preizkušani podlagi preko celotne površine z odklonom v glavni skali h. Običajno se pri gradbenih mrežah neposredno nad železnimi palicami prikaže na displeju simbol d za magnetne kovine, med železnimi palicami pa se prikazuje simbol c za nemagnetne kovine.

Električni kabel

Če se najde vodnik, ki je pod napetostjo, se na displeju 3 prikaže e. Ponovno premaknite merilno orodje preko površine, da bi tako lahko natančneje lokalizirali vodnik, ki je pod napetostjo. Po večkratnem pomikanju sem ter tja lahko natančno lokalizirate vodnik, ki je pod napetostjo. Če je merilno orodje zelo blizu vodnika, potem zasveti prstan 1 v hitrem ritmu rdeče in zvočni signal zadoni s hitrim zaporedjem zvoka.

Opozorila:

Vodnike pod napetostjo boste lažje lokalizirali, če boste vodnik uporabnikov toka (npr. svetilke, naprave), ki ga iščete, priključili in vklopili. - Pod določenimi pogoji (kot npr. za kovinskimi površinami ali za površinami z visoko vsebnostjo vode) se vodniki, ki so pod napetostjo, ne morejo z gotovostjo najti. Jakost signala vodnika pod napetostjo je odvisna od položaja kablov. Zaradi tega preverite z drugimi meritvami v bližnji okolici ali z drugimi viri informacij, ali obstaja vodnik pod napetostjo. - Napeljave, ki niso pod napetostjo, lahko najdete kot kovinske objekte. Pletenice se pri tem ne prikažejo (v nasprotju z enožilnimi kabli). - Statična elektrika lahko povzroči nepregledno prikazovanje vodnikov, npr. preko velikega območja. Da bi izboljšali prikazovanje, položite svojo prosto roko poleg merilnega orodja plosko na steno. Na ta način boste zmanjšali statično elektriko.

Navodila za delo

Načeloma so lahko merilni rezultati zaradi določenih pogojev v okolici okrnjeni. K tem spadajo npr. bližina naprav, ki povzročajo močna magnetna ali elektromagnetna polja, mokrota, kovinski materiali sestavnih delov, z aluminijem prekrita izolacijska sredstva ter prevodne tapete ali plošče. Zaradi tega upoštevajte pred vrtanjem, žaganjem ali rezkanjem v stene, stropove ali tla tudi druge informacijske vire (npr. gradbene načrte).

Označevanje predmetov

Najdene objekte lahko po potrebi markirate. Merite kot običajno. Če ste našli meje ali sredino objekta, označite iskano mesto skozi markacijo spredaj 2.

Nadzor temperature

Na merilnem orodju se temperatura nadzoruje, saj je natančno merjenje možno samo v primeru konstantne temperature notranjosti merilnega orodja.

Če zasveti prikaz nadzora temperature f, se nahaja merilno orodje izven obratovalne temperature ali pa je izpostavljeno močnim temperaturnim nihanjem. Izklopite merilno orodje in pustite, da se temperira, preden ga ponovno vklopite.

Opozorilna funkcija

Če na displeju zasveti prikaz b, morate ponovno zagnati merjenje. Vzemite merilno orodje s stene in ga postavite na drugem mestu na podlago.

Če na displeju 3 utripa prikaz b, pošljite merilno orodje na pooblaščen servis.

Ponovno kalibriranje

Če glavna skala h stalno odklanja, čeprav se v bližini merilnega orodja ne nahaja noben objekt, lahko merilno orodje ročno kalibrirate.

• Izklopite merilno orodje. - V ta namen odstranite vse objekte iz bližine merilnega orodja, ki bi se lahko lokalizirali, tudi kovinske ročne ure ali prestane, in držite merilno orodje v zrak. Pazite na to, da bo prikaz napolnjenosti baterije g prikazoval vsaj 1/3 kapacitete:
• Ponovno vklopite merilno orodje. Ko merilno orodje starta, takoj pritisnite vklopno/izklopno tipko 4 in jo držite pritisnjeno. Pridržite vklopno/izklopno tipko tako dolgo, da bo obroč 1 v počasnem ritmu rdeče utripal in s tem prikazal kalibriranje merilnega orodja.
• Če je kalibriranje bilo uspešno, sveti obroč 1 zeleno in merilno orodje je avtomatsko spet pripravljeno za uporabo.

Opozorilo: Če merilno orodje ne zažene avtomatsko, ponovite kalibriranje. Če merilno orodje kljub temu ne zažene, ga pošljite na naslov pooblaščenega servisa.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Merilno orodje preverite pred vsako uporabo. Pri vidnih poškodbah ali razrahljanih delih v notranjosti merilnega orodja ni več mogoče zagotoviti varnega delovanja.

Za dobro in varno delovanje morate poskrbeti za to, da bo merilno orodje vselej čisto in suho.

Merilnega orodja nikoli ne potapljajte v vodo ali v druge tekočine. Umazanijo odstranite s suho, mehko krpo. Uporaba čistil ali razredčil ni dovoljena.

V področju senzorja 6 na sprednji in hrbtni strani merilnega orodja ne nameščajte nalepk ali ploščic, še posebno ne kovinskih. Le-te moteče vplivajo na funkcijo merjenja.

Ne odstranite drsnikov 5 na hrbtni strani merilnega orodja.

Če merilna naprava kljub skrbnim postopkom proizvodnje in preizkusov ne deluje, morate poskrbeti za to, da se popravilo izvede s strani pooblaščenega servisa za električna orodja Bosch. Merilnega orodja sami ne smete odpirati.

V primeru kakršnihkoli vprašanj in pri naročanju nadomestnih delov obvezno navedite 10-mestno številko artikla, ki se nahaja na tipski ploščici merilnega orodja.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede nadomestnih delov se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vprašanjih glede nakupa, uporabe in nastavitve izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

Odlaganje

Merilna orodja, pribor in embalažo oddajte v okolju prijazno ponovno predelavo.

Merilnih orodij in akumulatorskih baterij/baterij ne smete odvreči med hišne odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES se morajo merilna orodja, ki niso več v uporabi, ter v skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.

Pridržujemo si pravico do sprememb.
