GMS 100 M - Detektors BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Digitāls metālu un spriegumaktīvu kabeļu detektors
Zīmols	Bosch
Modelis	GMS 100 M Professional
Izmēri (gar x plat x augst)	200 x 86 x 32 mm
Svars	260 g (pēc EPTA procedūras 01/2003)
Barošana	1 baterija 9 V (6LR61)
Darbības ilgums	Apmēram 5 stundas
Maks. noteikšanas dziļums (melnais metāls)	100 mm
Maks. noteikšanas dziļums (krāsainais metāls)	80 mm
Maks. noteikšanas dziļums (spriegumaktīvi kabeļi)	50 mm (110-230 V maiņstrāva)
Darba temperatūra	-10 °C līdz +45 °C
Uzglabāšanas temperatūra	-20 °C līdz +70 °C
Maks. relatīvais mitrums	80 %
Aizsardzības pakāpe	IP54 (putekļu un ūdens šļakatu izturīgs)
Automātiska izslēgšanās	Pēc aptuveni 5 minūtēm bez lietošanas
Displejs	LCD ekrāns ar graduētām skalām, baterijas uzlādes indikators, objekta tipa ikonas
Skaņas signāls	Jā, ieslēdzams/izslēdzams
Gaismas gredzens	Zaļš, dzeltens, sarkans atkarībā no objekta tuvuma
Galvenās funkcijas	Melno metālu, krāsaino metālu un spriegumaktīvu kabeļu noteikšana
Manuāla kalibrēšana	Iespējama displeja novirzes gadījumā
Apkope un tīrīšana	Tīrīt ar mīkstu, sausu drānu; neizmantot šķīdinātājus; neiegremdēt
Drošība	Neizmantot sprādzienbīstamā vidē; pirms urbšanas konsultēties ar citiem avotiem; neremontēt pašrocīgi
Rezerves daļas un remontējamība	Remonts pilnvarotā Bosch servisa centrā; oriģinālās rezerves daļas

Bieži uzdotie jautājumi - GMS 100 M BOSCH

Kā ieslēgt detektoru Bosch GMS 100 M?

Nospiediet ieslēgšanas/izslēgšanas pogu (4). Gaismas gredzens iedegas zaļā krāsā, norādot, ka ierīce ir gatava.

Kāds ir maksimālais noteikšanas dziļums melnajiem metāliem?

Maksimālais noteikšanas dziļums melnajiem metāliem (piemēram, dzelzs) ir 100 mm.

Kā kalibrēt ierīci manuāli?

Izslēdziet ierīci, noņemiet visus metāla priekšmetus tuvumā, pēc tam ieslēdziet to vēlreiz, turot nospiestu ieslēgšanas/izslēgšanas pogu, līdz gredzens lēni mirgo sarkanā krāsā. Kalibrēšana ir pabeigta, kad gredzens atkal kļūst zaļš.

Kā ieslēgt vai izslēgt skaņas signālu?

Ilgi nospiediet ieslēgšanas/izslēgšanas pogu (dažas sekundes), kamēr ierīce ir ieslēgta. Displejā parādās ikona 'a', kad skaņa ir izslēgta.

Kādu bateriju izmantot un kā to nomainīt?

Izmantojiet 9 V (tips 6LR61) sārma bateriju. Atveriet bateriju nodalījuma vāciņu (8), nospiežot fiksatoru (9), ievietojiet bateriju, ievērojot polaritāti.

Ko darīt, ja displejā tiek rādīts 'b' pastāvīgi vai mirgo?

Ja 'b' ir pastāvīgi iedegts, noņemiet ierīci no sienas un novietojiet to citur, lai atsāktu mērīšanu. Ja tas mirgo, nogādājiet ierīci pilnvarotā Bosch servisa centrā.

Kā apkopt detektoru?

Tīriet ar mīkstu, sausu drānu. Neizmantojiet mazgāšanas līdzekļus vai šķīdinātājus. Neiegremdējiet ierīci ūdenī. Nenoņemiet aizmugurē esošos slīdņus.

Kādi drošības pasākumi jāievēro?

Neizmantojiet ierīci sprādzienbīstamā vidē. Pirms urbšanas, zāģēšanas vai frēzēšanas konsultējieties ar citiem avotiem (būvniecības plāniem). Ierīce negarantē 100% drošību.

Kādus objektu tipus detektors spēj noteikt?

Tas nosaka melnos metālus (dzelzi, tēraudu), krāsainos metālus (varu, alumīniju) un spriegumaktīvus kabeļus (110-230 V). Displejā esošie simboli norāda tipu.

Kā precīzi atzīmēt atklātu objektu?

Pārvietojiet ierīci vairākas reizes virs objekta, līdz precizitātes skala ir maksimāla. Atzīmējiet vietu caur marķēšanas atveri (2), kas atrodas ierīces augšdaļā.

LIETOŠANAS INSTRUKCIJA GMS 100 M BOSCH

Apkārtējās vides ietekme, piemēram, gaisa mitrums vai citu elektroierīču tuvums, var nelabvēlīgi ietekmēt mērinstrumenta precizitāti. Pārbaudāmo sienu īpašības un stāvoklis (piemēram, mitrums, metālu saturoši materiāli, elektrovadošas tapetes, gaismu pietumšojoši materiāli un flīzes), kā arī objektu veids, lielums un novietojums var būt par cēloni kļūdainiem mērījumu rezultātiem.

Izstrādājuma un tā darbības apraksts

Atveriet atlokamo lapu ar mērinstrumenta attēlu un turiet to atvērtu visu laiku, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Mērinstruments ir paredzēts dzelzi saturošu un dzelzi nesaturošu metāla objektu, kā arī spriegumnesošo vadu uzmeklēšanai.

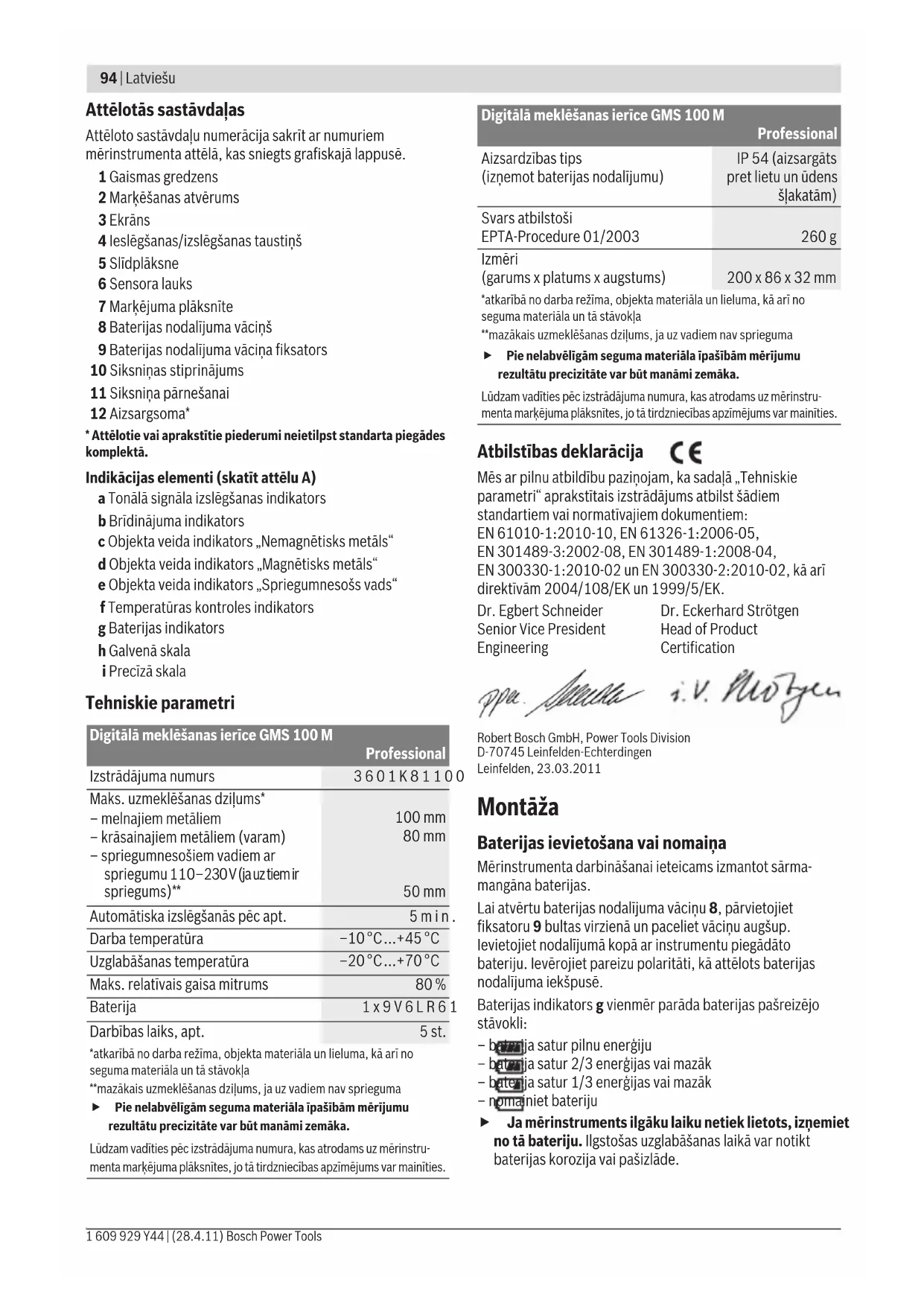

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas nīgts grafiskajā lapusē.

1 Gaismas gredzens 2 Marķēšanas atverums 3 Ekrāns 4 Ieslēgšanas/izslēgšanas taustiņš 5 Slīdplaksne 6 Sensora lauks 7 Marķējuma plāksnīte 8 Baterijas nodalījuma vāciņš 9 Baterijas nodalījuma vāciņa fiksators

10 Siksniņas stiprinājums 11 Siksniņa pārnešanai 12 Aizsargsoma*

• Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā.

Izstrādājuma numurs	3601K81100
Maks. uzmeklēšanas dzilums*
- melnajiem metāliem	100 mm
- krāsainajiem metāliem (varam)	80 mm
- spriegumnesošiem vadiem ar spriegumu 110-230V (jauztiem ir spriegums)**	50 mm
Automātiska izslēgšanās pēc apt.	5 min.
Darba temperatūrā	-10°C...+45°C
Uzglabāšanas temperatūrā	-20°C...+70°C
Maks. relativais gaisa mitrums	80 %
Baterija	1 x 9 V 6 L R 6 1
Darbības laiks, apt.	5 st.

atkarībā no darba režīma, objekta materiāla un lieluma, kā arī no seguma materiāla un tā stāvokļa *mazākais uzmeklēšanas dziļums, ja uz vadiem nav sprieguma

Pie nelabvēlīgām seguma materiāla īpašībām mērījumu rezultātu precizitāte var būt manāmi zemāka.

Lūdzam vadīties pēc izstrādājuma numura, kas atrodas uz mērinstrumenta marķējuma plāksnītes, jo tā tirdzniecības apzīmējums var mainīties.

Digitalā meklëšanas ierice GMS 100 M
	Professional
Aizsardzības tips (iznjemot baterijas nodalijumu)	IP 54 (aizsargāts pret lietu un udens šlakatam)
Svars atbilstoşi EPTA-Procedure 01/2003	260 g
Izmēri (garums x platums x augstums)	200 x 86 x 32 mm

atkarībā no darba režīma, objekta materiāla un lieluma, kā arī no seguma materiāla un tā stāvokļa *mazākais uzmeklēšanas dziļums, ja uz vadiem nav sprieguma

Pie nelabvēlīgām seguma materiāla īpašībām mērījumu rezultātu precizitāte var būt manāmi zemāka.

Lūdzam vadīties pēc izstrādājuma numura, kas atrodas uz mērinstrumenta marķējuma plāksnītes, jo tā tirdzniecības apzīmējums var mainīties.

Baterijas ievietošana vai nomaiņa

Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas.

Lai atvērtu baterijas nodalījuma vāciņu 8, pārvietojiet fiksatoru 9 bultiņas virzienā un paceliet vāciņu augšup. Ievietojiet nodalījumā kopā ar instrumentu piegādāto bateriju. Ievērojiet pareizu polaritāti, kā attēlots baterijas nodalījuma iekšpusē.

Baterijas indikators g vienmēr parāda baterijas pašreizējo stāvokli:

- baterija satur pilnu enerģiju - baterija satur 2/3 enerģijas vai mazāk - baterija satur 1/3 enerģijas vai mazāk - nomainiet bateriju Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā bateriju. Ilgstošas uzglabāšanas laikā var notikt baterijas korozija vai pašizlāde.

Lietošana

Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un stiprām temperatūras izmaiņām. Stipru temperatūras izmaiņu gadījumā pirms mērinstrumenta ieslēgšanas nogaidiet, līdz izlīdzinās temperatūra. Ekstrēmalu temperatūras vērtību vai stipru temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti un displeja rādījumus. Mērinstrumenta lietošana radiāciju izstarojošu iekārtu, piemēram, bezvadu datortīklu, UMTS, aviācijas radaru, raidītāju torņu vai mikroviļņu iekārtu tuvumā var nelabvēlīgi ietekmēt tā funkcionēšanu.

Uzsākot lietošanu

Ieslēgšana un izslēgšana

Pirms mērinstrumenta ieslēgšanas pārliecinieties, ka tā sensora lauks 6 nav mitrs. Ja izrādās, ka tā ir, apslaukiet mērinstrumentu ar auduma gabaliņu, līdz tas kļūst sauss. Ja mērinstruments ir ticis pakļauts stiprām temperatūras izmaiņām, pirms ieslēgšanas nogaidiet, līdz temperatūra izlīdzinās.

Lai ieslēgtu mērinstrumentu, nospiediet tā ieslēgšanas/izslēgšanas taustiņu 4.

Lai izslēgtu mērinstrumentu, vēlreiz nospiediet tā ieslēgšanas/izslēgšanas taustiņu 4.

Ja aptuveni 5 minūtes netiek nospiests neviens no mērinstrumenta taustiņiem un netiek atklāts neviens objekts, mērinstruments automātiski izslēdzas, tādējādi taupot baterijas.

Tonālā signāla ieslēgšana un izslēgšana

Tonalo signālu var ieslēgt un izslēgt, šim nolūkam dažas sekundes ilgi turot nospiestu ieslēgšanas/izslēgšanas taustiņu 4 laikā, kad mērinstruments ir ieslēgts. Ja tonalais signāls ir izslēgts, uz displeja parādās indikators a.

Funkcionēšana (attēli A-B)

Ar mērinstrumenta palīdzību tiek pārbaudīts seguma materiāls zem tā sensora lauka 6 virzienā līdz maksimālajam uzmeklēšanas dziļumam (skatīt sadaļu „Tehniskie parametri"). Tiek uzmeklēti objekti, kuru īpašības atšķiras no sienas materiāla īpašībām.

Vienmēr pārvietojiet mērinstrumentu pāri seguma materiālam taisnā virzienā ar nelielu spiedienu, to nepaceļot un neizmainot spiedienu uz to. Mērīšanas laikā slīdplaksnei 5 nepārtraukti jāsaskaras ar seguma materiāla virsmu.

Mērīšana

Pēc mērinstrumenta ieslēgšanas gaismas gredzens 1 tiek izgaismots zaļā krāsā.

Novietojiet mērinstrumentu uz pārmeklējamās virsmas un pārvietojiet x un y asu virzienā. Ja mērinstruments tuvojas kādam objektam, galvenās skalas h aizpildījuma līmenis

pieaug un gaismas gredzens 1 izgaismojas dzeltenā krāsā, bet, ja mērinstruments attālinās no objekta, skalas aizpildījuma līmenis samazinās. Mērinstrumentam nonākot virs objekta vidus, galvenās skalas h aizpildījuma līmenis sasniedz maksimālo vērtību, gaismas gredzens 1 izgaismojas sarkanā krāsā un skan tonālais signāls. Ja objekts ir neliels vai atrodas dziļi, gaismas gredzena 1 izgaismojums var saglabāties dzeltens un tonalais signāls var nesākt skanēt. Plašāki objekti ar gaismas gredzena un tonālā signāla palīdzību netiek parādīti pilnā platumā.

Līdzko mērinstruments ir lokalizējis kādu objektu tieši zem sensora lauka vidus, aktivizējas tā precīzā skala i.

Lai precīzi noteiktu objekta atrašanās vietu, atkārtoti (3x) pārvietojiet mērinstrumentu virs objekta turp un atpakaļ.

Precīzās skalas i aizpildījuma līmenis sasniedz maksimālo vērtību brīdī, kad objekts atrodas precīzi zem sensora lauka vidus, neatkarīgi no tā, cik liels ir galvenās skalas h aizpildījuma līmenis.

Ja tiek meklēti ļoti mazi vai dziļi esoši objekti un galvenās skalas h aizpildījuma līmenis ir neliels, vairākkārt pārvietojiet mērinstrumentu pāri objektam horizontālā (pa x asi) un vertikālā (pa y asi) virzienā. Sekojiet precīzās skalas i aizpildījuma līmeņa izmaiņām.

Lai nodrošinātos pret bīstamām situācijām, pirms urbšanas, zāģēšanas vai frēzēšanas sienas apstrādes vietas izvēles pareizība jāpārbauda arī pēc citiem informācijas avotiem. Tā kā mērījumu rezultātus var ietekmēt apkārtējā vide un pārbaudāmās sienas īpašības, bīstamas situācijas var rasties arī tad, ja sensora lauka robežās netiek parādīts neviens objekts (neskan tonalais signāls un gaismas gredzens 1 izgaismojas zaļā krāsā).

Metāls

Ja uzmeklētais metāla objekts sastāv no magnētiska metāla (piemēram, no dzelzs), uz displeja 3 parādās simbols d. Nemagnētiska metāla gadījumā uz displeja parādās simbols c. Lai mērinstruments spētu noteikt metāla veidu, tam jāatrodas virs uzmeklējamā metāla objekta (gredzens 1 iedegas sarkanā krāsā un precīzās skalas i aizpildījuma līmenis ir augsts).

Piezīme. Ja seguma materiāls satur konstrukciju tērauda tīklu vai stiegrojuma elementus, visā pārmeklējamās virsmas laukumā ir novērojams augsts galvenās skalas h aizpildījuma līmenis. Parasti, mērinstrumentam atrodoties tieši virs konstrukciju tērauda stiegrojuma elementa, uz displeja parādās magnētiskus metālus apzīmējošs simbols d, bet starp stiegrojuma elementiem kļūst redzams simbols c, kas apzīmē nemagnētiskus metālus.

Elektrokabelis

Atklājot spriegumnesošu vadu, uz displeja 3 parādās indikators e. Lai precīzi noteiktu spriegumnesoša vada atrašanās vietu, atkārtoti pārvietojiet mērinstrumentu pa seguma materiāla virsmu. Pēc vairākkārtējas mērinstrumenta pārvietošanas pāri spriegumnesošajam vadam tā atrašanās vieta var tikt parādīta ļoti precīzi. Mērinstrumentam nonākot ļoti tuvu spriegumnesošajam vadam, gaismas gredzens 1 ātri mirgo sarkanā krāsā un skan ātrā tempā pulsējošs tonālais signāls.

Piezīme.

• Spriegumnesošus vadus var vieglāk uzmeklēt, ja meklējamajam vadam ir pievienota un ieslēgta strāvu patērējoša elektroierīce (piemēram, elektroapgaismojuma vai cita ierīce).
• Noteiktos apstākļos (piemēram, ja seguma materiāla aizmugurējā virsma ir no metāla vai materiāls satur daudz ūdens) spriegumnesošo vadu uzmeklēšana var būt apgrūtināta. Spriegumnesoša vada radītā signāla stiprums ir atkarīgs no elektrokabeļa stāvokļa. Tāpēc pārliecinieties, ka tuvumā nav spriegumnesošu vadu, izdarot papildu mērījumus vai arī izmantojot šim nolūkam citus informācijas avotus. Vadus, kuriem nav pievadīts spriegums, var uzmeklēt kā metāla objektus. Mērinstruments neparāda daudzdzīslu elektrokabeļus (atšķirībā no monolīta materiāla kabeļiem).
• Statiskās elektrības dēļ elektriskie vadi var tikt uzmeklēti neprecīzi, piemēram, to atrašanās vieta var tikt parādīta izkliedētā veidā. Lai uzlabotu rādījumu precizitāti, piespiediet brīvo roku pie sienas blakus mērinstrumentam, šādi veicinot statiskās elektrības lādiņa aizplūšanu.

Norādījumi darbam

Mērīšanas rezultātus var ietekmēt noteikti apstākļi un apkārtējās vides īpašības, ko nosaka pielietotais mērīšanas princips. Pie tādiem pieder, piemēram, stipri magnētiskie vai elektromagnētiskie lauki, mitrums, metālus saturoši būvmateriāli, alumīniju gaismu aizturoši materiāli, kā arī elektrovadošas tapetes vai flīzes. Tāpēc pirms urbšanas, zāģēšanas vai frēzēšanas sienās, griestos vai grīdā izmantojiet arī citus informācijas avotus (piemēram, būvplānus).

Objektu marķēšana

Uzmeklētos objektus vajadzības gadījumā iespējams marķēt. Veiciet mērījumus, kā parasti. Nosakiet objekta robežu vai vidus atrašanās vietas un tad tās marķējiet caur marķēšanas atverumu 2.

Temperatūras kontrole

Mērinstruments ir aprīkots ar temperatūras kontroles sistēmu, jo augsta mērījumu precizitāte tiek nodrošināta vienīgi tad, ja mērinstrumenta iekšpuse saglabājas pastāvīga temperatūra.

Ja kļūst redzams temperatūras kontroles indikators f, tas nozīmē, ka mērinstrumenta temperatūra ir ārpus pieļaujamo darba temperatūras vērtību diapazona robežām vai arī tas ir ticis pakļauts stiprām temperatūras izmaiņām. Šādā gadījumā izslēdziet mērinstrumentu un pirms atkārtotas ieslēgšanas nogaidiet, līdz tā temperatūra nonāk pieļaujamo vērtību robežās.

Brīdinājuma funkcija

Ja uz displeja kļūst redzams indikators b, mērījums jāsāk no jauna. Noņemiet mērinstrumentu no sienas un novietojiet to citā vietā uz ugunsdroša materiāla virsmas.

Ja uz displeja 3 mirgo indikators b, nosūtiet mērinstrumentu uz pilnvarotu klientu apkalpošanas iestādi.

Kalibrēšana

Ja ir pastāvīgi novērojams paaugstināts galvenās skalas h aizpildījuma līmenis, neraugoties uz to, ka mērinstrumenta tuvumā neatrodas neviens objekts, mērinstrumentu iespējams kalibrēt rokas režīmā.

• Izslēdziet mērinstrumentu.
• Noņemiet visus objektus, kas atrodas mērinstrumenta tuvumā un varētu uz to iedarboties, tai skaitā arī metāla rokas pulksteni un gredzenu, un turiet mērinstrumentu paceltu gaisā. Pārliecinieties, ka baterijas indikators g rāda, ka baterijā ir atlicis vismaz 1/3 no nominālās enerģijas:
• Ieslēdziet mērinstrumentu. Tūlīt pēc mērinstrumenta ieslēgšanās nospiediet ieslēgšanas/izslēgšanas taustiņu 4 un turiet to nospiestu. Turiet nospiestu ieslēgšanas/izslēgšanas taustiņu tik ilgi, līdz gaismas gredzens 1 sāk lēni mirgot, norādot, ka notiek mērinstrumenta kalibrēšana.
• Ja kalibrēšana ir bijusi sekmīga, gaismas gredzens 1 iedegas zaļā krāsā un mērinstruments automātiski pāriet lietošanas režīmā.

Piezīme. Ja mērinstruments automātiski nesāk darboties, veiciet kalibrēšanu atkārtoti. Ja mērinstruments arī tad nesāk darboties, lūdzu, nosūtiet to uz pilnvarotu klientu apkalpošanas iestādi.

Apkalpošana un apkope

Apkalpošana un tīrīšana

• Ik reizi pirms lietošanas pārbaudiet mērinstrumentu. Ja mērinstrumentam ir ārēji redzami bojājumi vai tā iekšpuse ir nenostiprinātas daļas, vairs netiek garantēta mērinstrumenta droša un precīza funkcionēšana.

Lai mērinstruments droši un nevainojami darbotos, uzturiet to sausu un tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos. Ja mērinstruments ir kļuvis netīrs, apslaukiet to ar sausu, mīkstu auduma gabaliņu. Nelietojiet mērinstrumenta apkopei tīrīšanas līdzekļus vai šķīdinātājus.

Lai netiktu ietekmētas mērīšanas funkcijas, uz sensora lauka 6 mērinstrumenta priekšpusē un mugurpusē nedrīkst pielīmēt uzlīmes vai uzrakstus, īpaši uzlīmes ar metāla pārklājumu.

Nenoņemiet mērinstrumenta mugurpusē nostiprināto slīdplaksni 5.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pārbaudi, mērinstruments tomēr sabojājas, tas jāremontē Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Neatveriet mērinstrumentu saviem spēkiem.

Pieprasot konsultācijas un nomainot rezerves daļas, lūdzam noteikti norādīt 10 zīmju izstrādājuma numuru, kas atrodams uz mērinstrumenta marķējuma plāksnītes.

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopskata attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:

www.bosch-pt.com

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Dzelzavas iela 120S

LV-1021 Rīga

Tālrunis: [phone]

Telefakss: [phone]

E-pasts: [e-mail]

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to piederumi un iepakojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos mērinstrumentus un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai ES valstīm

Atbilstoši Eiropas Savienības direktīvai 2002/96/EK, lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.
