NÁVOD NA OBSLUHU GMS 100 M BOSCH

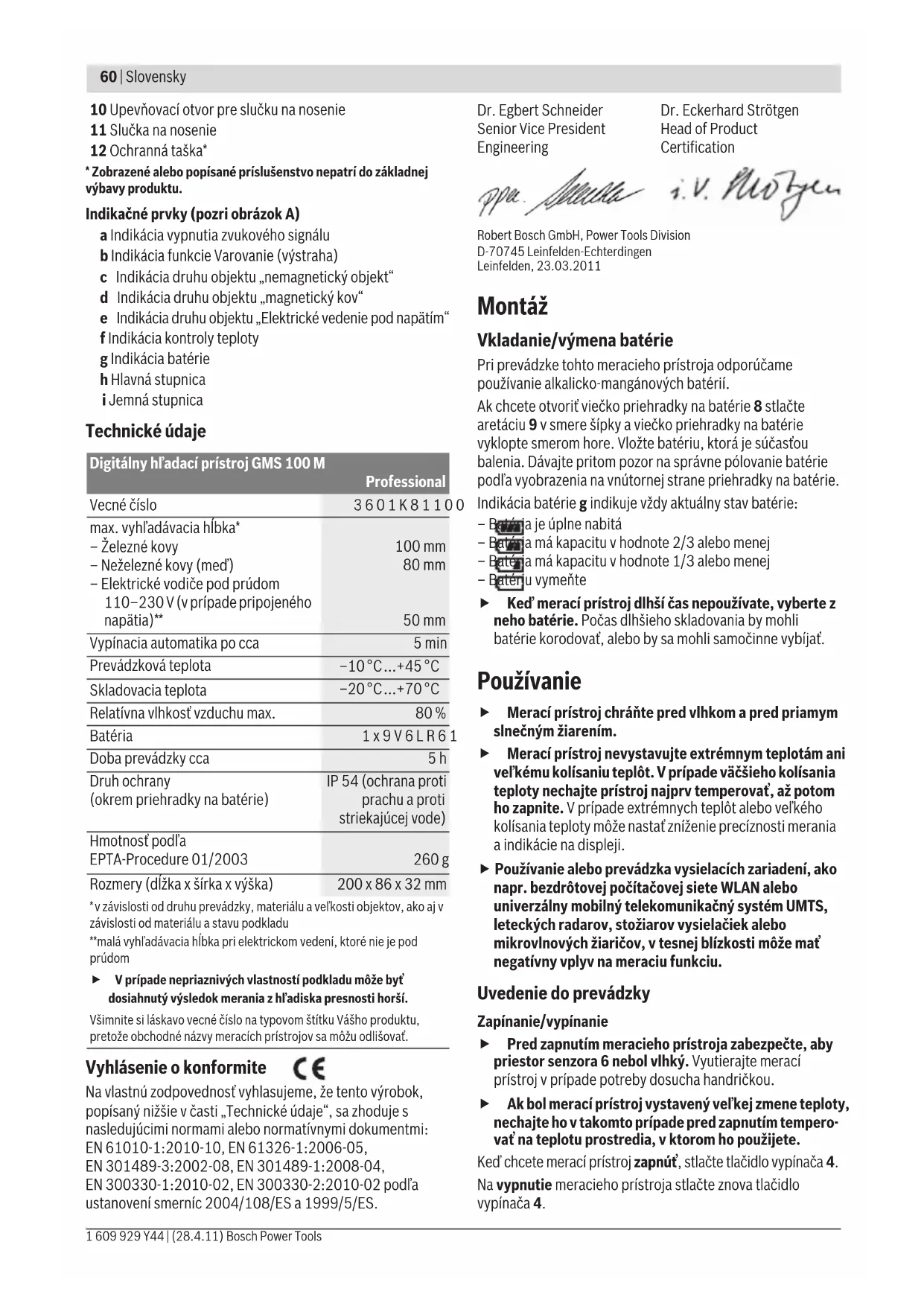

• Zobrazené alebo popísané príslušenstvo nepatrí do základnej výbavy produktu. Indikačné prvky (pozri obrázok A) a Indikácia vypnutia zvukového signálu b Indikácia funkcie Varovanie (výstraha) c Indikácia druhu objektu „nemagnetický objekt“ d Indikácia druhu objektu „magnetický kov“ e Indikácia druhu objektu „Elektrické vedenie pod napätím“ f Indikácia kontroly teploty g Indikácia batérie h Hlavná stupnica i Jemná stupnica Technické údaje Vyhlásenie o konformite Na vlastnú zodpovednosť vyhlasujeme, že tento výrobok, popísaný nižšie v časti „Technické údaje“, sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentmi: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02 podľa ustanovení smerníc 2004/108/ES a 1999/5/ES. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 23.03.2011 Montáž Vkladanie/výmena batérie Pri prevádzke tohto meracieho prístroja odporúčame používanie alkalicko-mangánových batérií. Ak chcete otvoriť viečko priehradky na batérie 8 stlačte aretáciu 9 v smere šípky a viečko priehradky na batérie vyklopte smerom hore. Vložte batériu, ktorá je súčasťou balenia. Dávajte pritom pozor na správne pólovanie batérie podľa vyobrazenia na vnútornej strane priehradky na batérie. Indikácia batérie g indikuje vždy aktuálny stav batérie: – Batéria je úplne nabitá – Batéria má kapacitu v hodnote 2/3 alebo menej – Batéria má kapacitu v hodnote 1/3 alebo menej – Batériu vymeňte f Keď merací prístroj dlhší čas nepoužívate, vyberte z neho batérie. Počas dlhšieho skladovania by mohli batérie korodovať, alebo by sa mohli samočinne vybíjať. Používanie f Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením. f Merací prístroj nevystavujte extrémnym teplotám ani veľkému kolísaniu teplôt. V prípade väčšieho kolísania teploty nechajte prístroj najprv temperovať, až potom ho zapnite. V prípade extrémnych teplôt alebo veľkého kolísania teploty môže nastať zníženie precíznosti merania a indikácie na displeji. f Používanie alebo prevádzka vysielacích zariadení, ako napr. bezdrôtovej počítačovej siete WLAN alebo univerzálny mobilný telekomunikačný systém UMTS, leteckých radarov, stožiarov vysielačiek alebo mikrovlnových žiaričov, v tesnej blízkosti môže mať negatívny vplyv na meraciu funkciu. Uvedenie do prevádzky Zapínanie/vypínanie f Pred zapnutím meracieho prístroja zabezpečte, aby priestor senzora 6 nebol vlhký. Vyutierajte merací prístroj v prípade potreby dosucha handričkou. f Ak bol merací prístroj vystavený veľkej zmene teploty, nechajte ho v takomto prípade pred zapnutím tempero- vať na teplotu prostredia, v ktorom ho použijete. Keď chcete merací prístroj zapnúť, stlačte tlačidlo vypínača 4. Na vypnutie meracieho prístroja stlačte znova tlačidlo vypínača 4. Digitálny hľadací prístroj GMS 100 M Professional Vecné číslo 3601K81100 max. vyhľadávacia hĺbka* – Železné kovy – Neželezné kovy (meď) – Elektrické vodiče pod prúdom 110–230 V (v prípade pripojeného napätia)** 100 mm 80 mm 50 mm Vypínacia automatika po cca 5min Prevádzková teplota –10 °C...+45 °C Skladovacia teplota –20 °C...+70 °C Relatívna vlhkosť vzduchu max. 80 % Batéria 1x9V6LR61 Doba prevádzky cca

Druh ochrany (okrem priehradky na batérie) IP 54 (ochrana proti prachu a proti striekajúcej vode) Hmotnosť podľa EPTA-Procedure 01/2003 260 g Rozmery (dĺžka x šírka x výška) 200 x 86 x 32 mm *v závislosti od druhu prevádzky, materiálu a veľkosti objektov, ako aj v závislosti od materiálu a stavu podkladu**malá vyhľadávacia hĺbka pri elektrickom vedení, ktoré nie je pod prúdomf V prípade nepriaznivých vlastností podkladu môže byť dosiahnutý výsledok merania z hľadiska presnosti horší.Všimnite si láskavo vecné číslo na typovom štítku Vášho produktu, pretože obchodné názvy meracích prístrojov sa môžu odlišovať. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1418-001.book Page 60 Thursday, April 28, 2011 9:54 AMSlovensky | 61 Bosch Power Tools 1 609 929 Y44 | (28.4.11) Ak sa počas cca 5 minút nestlačí žiadne tlačidlo meracieho prístroja a nedetekujú sa žiadne objekty, merací prístroj sa kvôli úspore spotreby energie batérie automaticky vypne. Zapnutie/vypnutie zvukového signálu Zvukový signál môžete zapnúť alebo vypnúť takým spôsobom, že pri zapnutom meracom prístroji stlačíte na niekoľko sekúnd tlačidlo vypínača 4. Keď je zvukový signál vypnutý, na displeji sa zobrazuje indikácia a. Spôsob činnosti (pozri obrázky A –B) Pomocou tohto meracieho prístroja sa kontroluje podklad v priestore senzora 6 v smere merania z až do maximálnej indikovanej hĺbky (pozri odsek „Technické údaje“). Prístroj spozná – indikuje objekty, ktoré sa odlišujú od materiálu steny. Pohybujte merací prístroj priamočiaro a jemným prítlakom po kontrolovanom podklade bez toho, aby ste prístroj nadvihovali alebo menili prítlak. Počas merania musia mať klzné nálepky 5 stály kontakt s kontrolovanou plochou. Meranie Po zapnutí sa rozsvieti svietiaci prstenec 1 zeleno. Položte merací prístroj na plochu, ktorú budete kontrolovať, a pohybujte ním v smere osí x a y. Keď sa merací prístroj približuje k nejakému objektu, výchylka indikácie merania hlavnej stupnice h sa zväčšuje a svietiaci krúžok 1 svieti žltým svetlom, keď sa merací prístroj od objektu vzďaľuje, výchylka indikácie merania sa zmenšuje. Nad objektom ukazuje hlavná stupnica h maximálnu výchylku; svietiaci krúžok 1 svieti červeným svetlom a ozve sa zvukový signál. Pri malých objektoch alebo pri takých objektoch, ktoré sa nachádzajú veľmi hlboko, môže svietiť krúžok 1 naďalej žltým svetlom a zvukový signál môže chýbať. f Širšie objekty nie sú v celej šírke indikované svietiacim krúžkom resp. zvukovým signálom. Len čo merací prístroj lokalizoval objekt pod stredom senzora, aktivuje sa jemná stupnica i. Aby ste mohli objekt presnejšie lokalizovať, pohybujte meracím prístrojom opakovane (3-krát) nad objektom sem a tam. Jemná stupnicaa i indikuje maximálnu výchylku vtedy, keď sa objekt nachádza presne pod stredom senzora, a síce bez ohľadu na to, koľko čiarok sa zobrazuje na hlavnej stupnici h. Keď sa vyhľadávajú veľmi malé objekty alebo objekty, ktoré sa nachádzajú hlboko, a hlavná stupnica h a h má len veľmi malú výchylku, pohybujte meracím prístrojom opakovane nad objektom vodorovne (os x) a zvislo (os y). Pozorujte pritom výchylku jemnej stupnice i.

Predtým ako začnete vŕtať do stien, stropov alebo podláh by ste sa mali chrániť pred možnými nebezpečenstvami aj pomocou informácií aj z iných informačných zdrojov. Pretože výsledky merania môžu byť negatívne ovplyvnené vplyvmi vonkajšieho prostredia alebo vlastnosťami steny, môže hroziť nebezpečenstvo, hoci indikácia v oblasti senzora žiaden objekt nezobrazuje (neozýva sa zvukový signál a prstenec – svietiaci krúžok 1 svieti zeleným svetlom). Kov Ak ide pri nájdenom objekte o magnetický kov (napr. železo), na displeji 3 sa zobrazí symbol d. V prípade nemagnetických kovov sa zobrazí symbol c. Na rozlíšenie medzi jednotlivými druhmi kovov sa musí merací prístroj nachádzať nad nájdeným kovovým objektom (svietiaci prstenec 1 svieti červeným svetlom a jemná stupnica i indikuje veľkú výchylku). Upozornenie: Ak sa v hľadanom materiáli nachádzajú po celej ploche podkladu oceľové vystužovacie rohože a stavebná – armovacia oceľ, výchylka hlavnej stupnice h sa bude zobrazovať po celej ploche. V prípade oceľových vystužovacích rohoží sa typickým spôsobom priamo nad oceľovými tyčami na displeji zobrazí symbol d pre magnetické kovy, v priestore medzi železnými tyčami sa zobrazí symbol c pre nemagnetické kovy. Elektrické káble Ak prístroj vyhľadal vedenie pod prúdom, objaví sa na displeji 3 indikácia e. Pohybujte merací prístroj opakovane po ploche, aby ste elektrické vedenie pod napätím lokalizovali presnejšie. Po viacnásobnom prejdení po kontrolovanej ploche bude elektrické vedenie pod napätím indikované veľmi presne. Ak sa merací prístroj nachádza veľmi blízko elektrického vedenia, svietiaci krúžok 1 bliká červeným svetlom v rýchlom takte a zvukový signál zaznieva v rýchlom slede. Upozornenie: – Elektrické vedenia pod napätím sa dajú ľahšie vyhľadať vtedy, keď sú na hľadané elektrické vedenie pripojené a zapnuté spotrebiče elektrického prúdu (napríklad osvetľovacie telesá, elektrické spotrebiče). – Za určitých okolností (ako napr. za kovovými povrchmi alebo za povrchmi s vysokým obsahom vody) nemusia byť elektrické vedenia spoľahlivo vyhľadané. Intenzita signálu elektrického vedenia pod napätím (pod prúdom) závisí od polohy elektrického vodiča. Skontrolujte preto ďalšími meraniami v bližšom okolí alebo pomocou iných informačných zdrojov, či sa tam nachádzajú elektrické vedenia pod napätím. – Elektrické vedenia, ktoré nie sú pod napätím, môžete lokalizovať ako kovové objekty. Duté káble sa pritom nezobrazia (na rozdiel od káblov z plného materiálu). – Statická elektrina môže spôsobovať to, že sa elektrické vodiče zobrazia nepresne, napríklad na väčšej ploche. Ak chcete indikáciu zlepšiť, priložte svoju voľnú ruku vedľa meracieho prístroja plochou na stenu, aby ste statickú elektrinu odviedli. Pokyny na používanie f Principiálne môžu byť výsledky merania negatívne ovplyvnené určitými vonkajšími podmienkami okolia merania. Sem patrí napr. blízkosť prístrojov, ktoré vytvárajú okolo seba silné magnetické alebo elektro- magnetické polia, ďalej vlhkosť, stavebné materiály, ktoré obsahujú kov, izolačné materiály ako aj vodivé tapety alebo obkladačky kašírované hliníkovou fóliou a pod. Pred vŕtaním, pílením alebo pred frézovaním do stien, stropov alebo podláh využite aj iné zdroje informácií (napríklad stavebné plány). OBJ_BUCH-1418-001.book Page 61 Thursday, April 28, 2011 9:54 AM62 | Magyar 1 609 929 Y44 | (28.4.11) Bosch Power Tools Označovanie objektov Nájdené objekty môžete v prípade potreby označovať. Merajte ako zvyčajne. Keď ste našli hranice alebo stred nejakého objektu, označte hľadané miesto cez značkovací otvor 2. Tepelná poistka Merací prístroj je vybavený tepelnou poistkou, pretože presné meranie je možné iba vtedy, keď zostáva teplota vo vnútri meracieho prístroja na konštantnej hodnote. Ak sa rozsvieti indikácia tepelnej poistky f, nachádza sa merací prístroj mimo rozsahu prevádzkovej teploty, alebo bol vystavený veľkým tepelným výchylkám. Merací prístroj vypnite a nechajte ho najprv vytemperovať, až potom ho opäť zapnite. Funkcia Varovanie (výstraha) Keď sa na displeji rozsvieti indikácia b, treba meranie spustiť znova. Vezmite merací prístroj od steny preč a nasaďte ho na kontrolovaný podklad na inom mieste. Ak na displeji 3 bliká indikácia b, pošlite merací prístroj do niektorého autorizovaného servisného strediska. Kalibrácia prístroja Keď má hlavná stupnica h trvalú výchylku, hoci sa v blízkosti meracieho prístroja nenachádza žiaden objekt, možno merací prístroj kalibrovať manuálne. – Vypnite merací prístroj. – Na tento účel odstráňte z blízkosti meracieho prístroja všetky objekty, ktoré by mohli spôsobiť indikáciu, aj náramkové hodinky alebo kovové prstene a podržte merací prístroj vo vzduchu. Dajte pozor na to, aby indikácia batérie g ukazovala ešte minimálne 1/3 kapacity: – Zapnite znova merací prístroj. Keď sa merací prístroj spustí, ihneď stlačte tlačidlo vypínača 4 a podržte ho v stlačenej polohe. Tlačidlo vypínača dlžte stlačené tak dlho, kým bude svietiaci krúžok 1 blikať červeným svetlom v pomalom rytme, čo bude signalizovať uskutočnenie kalibrácie meracieho prístroja. – Keď prebehla kalibrácia úspešne, svieti svietiaci prstenec 1 zeleným svetlom a merací prístroj sa automaticky nastaví do pripravenosti na používanie. Upozornenie: Keď sa merací prístroj automaticky nespustí, kalibrovanie zopakujte. Ak by sa merací prístroj napriek všetkému nechcel spustiť, pošlite ho do niektorého autorizovaného servisného strediska. Údržba a servis Údržba a čistenie f Pred každým použitím merací prístroj skontrolujte. V prípade viditeľného poškodenia, alebo ak sú uvoľnené nejaké súčiastky vo vnútri meracieho prístroja, nie je zaručené jeho spoľahlivé fungovanie. Merací prístroj udržiavajte vždy v čistote a v suchu, aby ste mohli pracovať kvalitne a bezpečne. Neponárajte merací prístroj do vody ani do iných kvapalín. Znečistenia utrite suchou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá. Aby nebola funkcia merania negatívne ovplyvnená, nesmiete do priestoru senzora 6 na prednej ani na zadnej strane meracieho prístroja umiestňovať žiadne nálepky alebo štítky, predovšetkým žiadne štítky z kovového materiálu. Klzné nálepky 5 na zadnej strane meracieho prístroja neodstraňujte. Ak by merací prístroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni ručného elektrického náradia Bosch. Merací prístroj sami nikdy neotvárajte. Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. Servisné stredisko a poradenská služba pre zákazníkov Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva. Slovakia Tel.: +421 (02) 48 703 800 Fax: +421 (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Výrobok, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie. Neodhadzujte opotrebované meracie prístroje ani akumulátory/batérie do komunálneho odpadu! Len pre krajiny EÚ: Podľa Európskej smernice 2002/96/ES sa musia už nepoužiteľné meracie prístroje a podľa európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia. Zmeny vyhradené. Magyar Biztonsági előírások Olvassa el valamennyi és tartsa be valamennyi előírást. KÉRJÜK GONDOSAN ŐRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT. f A mérőműszert csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez OBJ_BUCH-1418-001.book Page 62 Thursday, April 28, 2011 9:54 AMMagyar | 63 Bosch Power Tools 1 609 929 Y44 | (28.4.11) biztosítja, hogy a mérőműszer biztonságos műszer maradjon. f Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszerben szikrák keletkezhetnek, amelyek a port vagy a gőzöket meggyújthatják. f A mérőműszer az alkalmazott technológia következ- tében nem garantálhat százszázalékos biztonságot. A veszélyek kizárására ezért falakban, mennyezetekben és padlóborításokban végrehajtandó fúrás, fűrészelés vagy marás megkezdése előtt használjon más infor- mációforrásokat (pl. építési terveket, az építés közben készített fényképfelvételeket stb.) is. Környezeti beha- tások, például a levegő nedvességtartalma, közeli elektro- mos berendezések, befolyással lehetnek a mérőműszer pontosságára. A mérési eredményeket a fal felépítése és állapota (például nedvesség, fémeket tartalmazó építési anyagok, elektromosan vezető tapéták, szigetelő anyagok, csempék) valamint a falon és a falban található tárgyak száma, fajtája, mérete és elhelyezkedése meghamisíthatja. A termék és alkalmazási lehetőségei leírása Kérjük hajtsa ki a Kezelési Utasításnak a mérőműszer képét tartalmazó kihajtható lapját, miközben a Kezelési Utasítást olvassa. Rendeltetésszerű használat A mérőműszer vasfém- és nemvasfém-tartalmú tárgyak és feszültség alatt álló vezetékek keresésére szolgál. Az ábrázolásra kerülő komponensek Az ábrázolásra kerülő alkatrészek számozása a mérőműszernek az ábrákat tartalmazó oldalon található ábráira vonatkozik. 1 Világító gyűrű 2 Jelölőnyílás 3 Kijelző 4 Be-/ki-gomb 5 Csúszóléc 6 Érzékelő tartomány 7 Hajtóműház 8 Az elemtartó fedele 9 Az elemtartó fiók fedelének reteszelése 10 Tartóheveder rögzítő 11 Tartópánt 12 Védőtáska*
