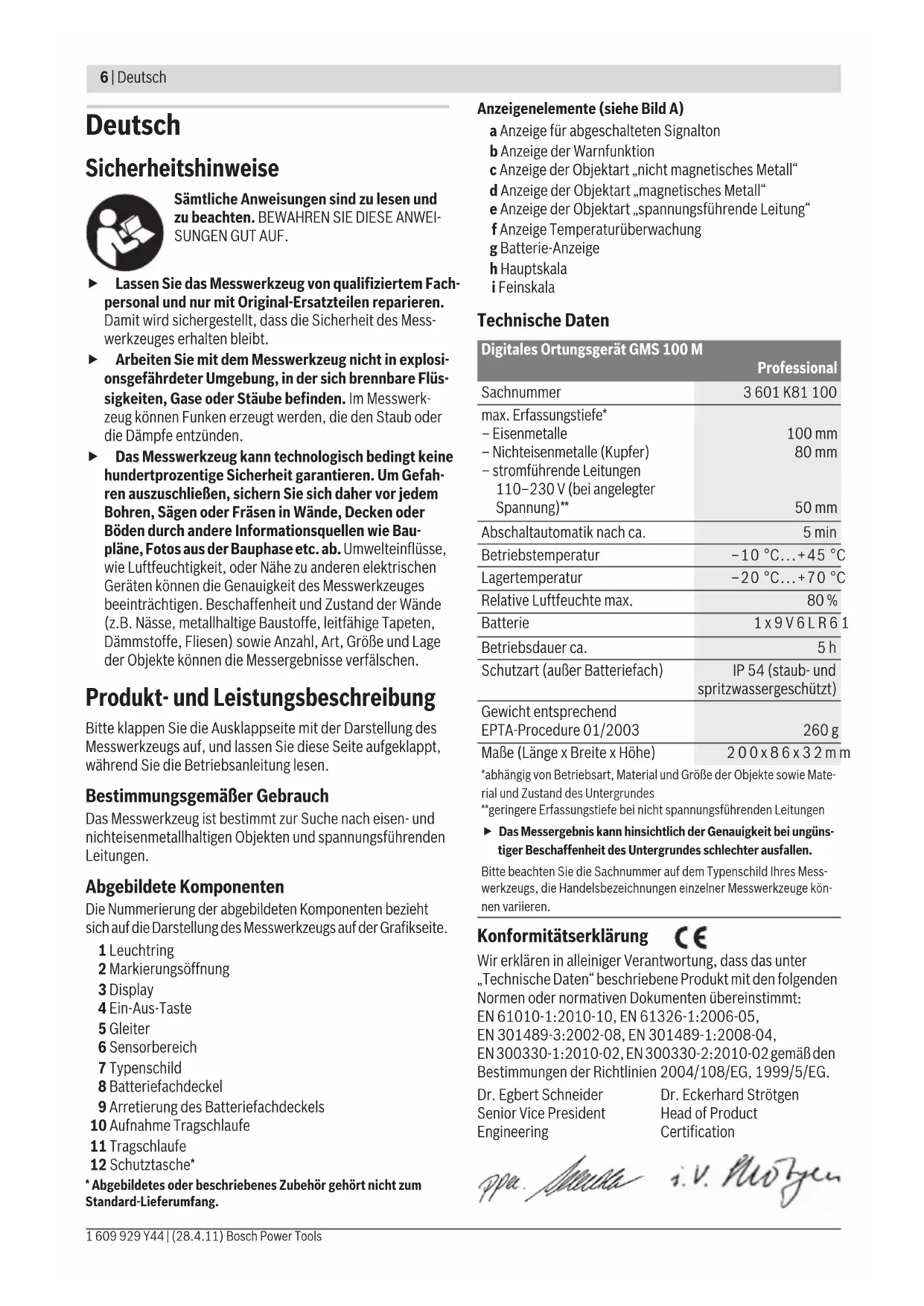

OBJ_BUCH-1418-001.book Page 5 Thursday, April 28, 2011 9:54 AM6 | Deutsch 1 609 929 Y44 | (28.4.11) Bosch Power Tools Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten. BEWAHREN SIE DIESE ANWEI- SUNGEN GUT AUF. f Lassen Sie das Messwerkzeug von qualifiziertem Fach- personal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Mess- werkzeuges erhalten bleibt. f Arbeiten Sie mit dem Messwerkzeug nicht in explosi- onsgefährdeter Umgebung, in der sich brennbare Flüs- sigkeiten, Gase oder Stäube befinden. Im Messwerk- zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. f Das Messwerkzeug kann technologisch bedingt keine hundertprozentige Sicherheit garantieren. Um Gefah- ren auszuschließen, sichern Sie sich daher vor jedem Bohren, Sägen oder Fräsen in Wände, Decken oder Böden durch andere Informationsquellen wie Bau- pläne, Fotos aus der Bauphase etc. ab. Umwelteinflüsse, wie Luftfeuchtigkeit, oder Nähe zu anderen elektrischen Geräten können die Genauigkeit des Messwerkzeuges beeinträchtigen. Beschaffenheit und Zustand der Wände (z.B. Nässe, metallhaltige Baustoffe, leitfähige Tapeten, Dämmstoffe, Fliesen) sowie Anzahl, Art, Größe und Lage der Objekte können die Messergebnisse verfälschen. Produkt- und Leistungsbeschreibung Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zur Suche nach eisen- und nichteisenmetallhaltigen Objekten und spannungsführenden Leitungen. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 Leuchtring 2 Markierungsöffnung 3 Display 4 Ein-Aus-Taste 5 Gleiter 6 Sensorbereich 7 Typenschild 8 Batteriefachdeckel 9 Arretierung des Batteriefachdeckels 10 Aufnahme Tragschlaufe 11 Tragschlaufe 12 Schutztasche*

• Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Anzeigenelemente (siehe Bild A) a Anzeige für abgeschalteten Signalton b Anzeige der Warnfunktion c Anzeige der Objektart „nicht magnetisches Metall“ d Anzeige der Objektart „magnetisches Metall“ e Anzeige der Objektart „spannungsführende Leitung“ f Anzeige Temperaturüberwachung g Batterie-Anzeige h Hauptskala i Feinskala Technische Daten Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 61010-1:2010-10, EN 61326-1:2006-05, EN 301489-3:2002-08, EN 301489-1:2008-04, EN 300330-1:2010-02, EN 300330-2:2010-02 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 1999/5/EG. Digitales Ortungsgerät GMS 100 M Professional Sachnummer 3 601 K81 100 max. Erfassungstiefe* – Eisenmetalle – Nichteisenmetalle (Kupfer) – stromführende Leitungen 110–230 V (bei angelegter Spannung)** 100 mm 80 mm 50 mm Abschaltautomatik nach ca. 5min Betriebstemperatur –10 °C...+45 °C Lagertemperatur –20 °C...+70 °C Relative Luftfeuchte max. 80 % Batterie 1x9V6LR61 Betriebsdauer ca.

Schutzart (außer Batteriefach) IP 54 (staub- und spritzwassergeschützt) Gewicht entsprechend EPTA-Procedure 01/2003 260 g Maße (Länge x Breite x Höhe) 200x86x32mm *abhängig von Betriebsart, Material und Größe der Objekte sowie Mate-rial und Zustand des Untergrundes**geringere Erfassungstiefe bei nicht spannungsführenden Leitungen f Das Messergebnis kann hinsichtlich der Genauigkeit bei ungüns- tiger Beschaffenheit des Untergrundes schlechter ausfallen.Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Mess-werkzeugs, die Handelsbezeichnungen einzelner Messwerkzeuge kön-nen variieren. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification OBJ_BUCH-1418-001.book Page 6 Thursday, April 28, 2011 9:54 AMDeutsch | 7 Bosch Power Tools 1 609 929 Y44 | (28.4.11) Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 23.03.2011 Montage Batterie einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen. Zum Öffnen des Batteriefachdeckels 8 drücken Sie die Arre- tierung 9 in Pfeilrichtung und klappen den Batteriefachdeckel hoch. Setzen Sie die mitgelieferte Batterie ein. Achten Sie da- bei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs. Die Batterie-Anzeige g zeigt immer den aktuellen Batteriesta- tus an: – Batterie ist voll geladen – Batterie hat 2/3 Kapazität oder weniger – Batterie hat 1/3 Kapazität oder weniger – Batterie bitte wechseln f Nehmen Sie die Batterie aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterie kann bei längerer Lagerung korrodieren oder sich selbst entladen. Betrieb f Schützen Sie das Messwerkzeug vor Nässe und direk- ter Sonneneinstrahlung. f Setzen Sie das Messwerkzeug keinen extremen Tem- peraturen oder Temperaturschwankungen aus. Lassen Sie es bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es einschalten. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs und die Anzeige im Display beeinträchtigt werden. f Das Benutzen oder der Betrieb von Sendeanlagen, wie z.B. WLAN, UMTS, Flugradar, Sendemasten oder Mikro- wellen, in der näheren Umgebung kann die Messfunk- tion beeinflussen. Inbetriebnahme Ein-/Ausschalten f Stellen Sie vor dem Einschalten des Messwerkzeugs sicher, dass der Sensorbereich 6 nicht feucht ist. Rei- ben Sie das Messwerkzeug gegebenenfalls mit einem Tuch trocken. f War das Messwerkzeug einem starken Temperatur- wechsel ausgesetzt, dann lassen Sie es vor dem Ein- schalten austemperieren. Zum Einschalten des Messwerkzeugs drücken Sie die Ein-Aus- Taste 4. Zum Ausschalten des Messwerkzeugs drücken Sie erneut die Ein-Aus-Taste 4. Wird ca. 5 min lang keine Taste am Messwerkzeug gedrückt und werden keine Objekte detektiert, dann schaltet sich das Messwerkzeug zur Schonung der Batterie automatisch ab. Signalton ein-/ausschalten Sie können den Signalton ein- oder ausschalten, indem Sie bei eingeschaltetem Messwerkzeug die Ein-Aus-Taste 4 für einige Sekunden drücken. Bei abgeschaltetem Signalton erscheint im Display die Anzeige a. Funktionsweise (siehe Bilder A–B) Mit dem Messwerkzeug wird der Untergrund des Sensorbe- reiches 6 in Messrichtung z bis zur max. Erfassungstiefe (siehe „Technische Daten“) überprüft. Erkannt werden Ob- jekte, die sich vom Material der Wand unterscheiden. Bewegen Sie das Messwerkzeug stets geradlinig mit leichtem Druck über den Untergrund, ohne es abzuheben oder den An- pressdruck zu verändern. Während der Messung müssen die Gleiter 5 immer Kontakt zum Untergrund haben. Messvorgang Nach dem Einschalten leuchtet der Ring 1 grün. Setzen Sie das Messwerkzeug auf die zu untersuchende Ober- fläche und bewegen Sie es in Richtung der x- und y-Achse. Nä- hert sich das Messwerkzeug einem Objekt, dann nimmt der Ausschlag in der Hauptskala h zu und der Ring 1 leuchtet gelb, entfernt es sich von dem Objekt, dann nimmt der Ausschlag ab. Über dem Objekt zeigt die Hauptskala h den maximalen Ausschlag; der Ring 1 leuchtet rot und es ertönt ein Signalton. Bei kleinen oder tief liegenden Objekten kann der Ring 1 wei- terhin gelb leuchten und der Signalton ausbleiben. f Breitere Objekte werden nicht in der gesamten Breite durch den Leuchtring bzw. den Signalton angezeigt. Sobald das Messwerkzeug ein Objekt unter der Sensormitte lokalisiert hat, wird die Feinskala i aktiviert. Um das Objekt genauer zu lokalisieren, bewegen Sie das Messwerkzeug wiederholt (3x) über dem Objekt hin und her. Die Feinskala i zeigt einen maximalen Ausschlag, wenn das Ob- jekt genau unter der Sensormitte liegt, und zwar unabhängig davon, wie viele Balken in der Hauptskala h angezeigt werden. Werden sehr kleine oder tief liegende Objekte gesucht und die Hauptskala h schlägt nur gering aus, bewegen Sie das Messwerkzeug wiederholt waagrecht (x-Achse) und senk- recht (y-Achse) über das Objekt. Beachten Sie den Ausschlag der Feinskala i. f Bevor Sie in die Wand bohren, sägen oder fräsen, soll- ten Sie sich noch durch andere Informationsquellen vor Gefahren sichern. Da die Messergebnisse durch Um- gebungseinflüsse oder die Wandbeschaffenheit beein- flusst werden können, kann Gefahr bestehen, obwohl die Anzeige kein Objekt im Sensorbereich anzeigt (es ertönt kein Signalton und der Leuchtring 1 leuchtet grün). Metall Handelt es sich bei dem gefundenen Objekt um ein magneti- sches Metall (z.B. Eisen), so wird im Display 3 das Symbol d angezeigt. Bei nicht magnetischen Metallen wird das Symbol c angezeigt. Für die Unterscheidung zwischen den Metallar- ten muss sich das Messwerkzeug über dem gefundenen Me- tallobjekt befinden (Ring 1 leuchtet rot und die Feinskala i zeigt einen hohen Ausschlag). OBJ_BUCH-1418-001.book Page 7 Thursday, April 28, 2011 9:54 AM8 | Deutsch 1 609 929 Y44 | (28.4.11) Bosch Power Tools Hinweis: Bei Baustahlmatten und Armierungen im untersuch- ten Untergrund wird über der gesamten Fläche ein Ausschlag in der Hauptskala h angezeigt. Typischerweise wird bei Bau- stahlmatten direkt über den Eisenstäben im Display das Sym- bol d für magnetische Metalle angezeigt, zwischen den Eisen- stäben erscheint das Symbol c für nicht magnetische Metalle. Stromkabel Wird eine spannungsführende Leitung gefunden, dann er- scheint im Display 3 die Anzeige e. Bewegen Sie das Mess- werkzeug wiederholt über die Fläche, um die spannungsfüh- rende Leitung genauer zu lokalisieren. Nach mehrmaligem Überfahren kann die spannungsführende Leitung sehr genau angezeigt werden. Ist das Messwerkzeug sehr nahe an der Leitung, dann blinkt der Leuchtring 1 in schnellem Takt rot und der Signalton ertönt mit schneller Tonfolge. Hinweise: – Spannungsführende Leitungen können leichter gefunden werden, wenn Stromverbraucher (z.B. Leuchten, Geräte) an der gesuchten Leitung angeschlossen und eingeschal- tet werden. – Unter bestimmten Bedingungen (wie z.B. hinter Metalloberflächen oder hinter Oberflächen mit hohem Wassergehalt) können spannungsführende Leitungen nicht sicher gefunden werden. Die Signalstärke einer spannungsführenden Leitung ist abhängig von der Lage der Kabel. Überprüfen Sie daher durch weitere Messungen in der näheren Umgebung oder andere Informationsquel- len, ob eine spannungsführende Leitung vorhanden ist. – Nicht spannungsführende Leitungen können Sie als Metall- objekte finden. Litzenkabel werden dabei nicht angezeigt (im Gegensatz zu Vollmaterialkabeln). – Statische Elektrizität kann dazu führen, dass Ihnen Leitun- gen unpräzise, z.B. über einen großen Bereich, angezeigt werden. Um die Anzeige zu verbessern, legen Sie Ihre freie Hand neben dem Messwerkzeug flach auf die Wand, um die statische Elektrizität abzubauen. Arbeitshinweise f Die Messergebnisse können prinzipbedingt durch bestimmte Umgebungsbedingungen beeinträchtigt werden. Dazu gehören z.B. die Nähe von Geräten, die starke magnetische oder elektromagnetische Felder erzeugen, Nässe, metallhaltige Baumaterialien, aluka- schierte Dämmstoffe sowie leitfähige Tapeten oder Fliesen. Beachten Sie deshalb vor dem Bohren, Sägen oder Fräsen in Wände, Decken oder Böden auch andere Informationsquellen (z.B. Baupläne). Objekte markieren Sie können gefundene Objekte bei Bedarf markieren. Messen Sie wie gewohnt. Haben Sie die Grenzen oder die Mitte eines Objektes gefunden, dann markieren Sie die gesuchte Stelle durch die Markierungsöffnung 2. Temperaturüberwachung Das Messwerkzeug ist mit einer Temperaturüberwachung ausgestattet, da eine exakte Messung nur möglich ist, solange die Temperatur im Innern des Messwerkzeugs konstant bleibt. Leuchtet die Anzeige Temperaturüberwachung f auf, befindet sich das Messwerkzeug außerhalb der Betriebstemperatur oder war starken Temperaturschwankungen ausgesetzt. Schalten Sie das Messwerkzeug aus und lassen Sie es erst austemperieren, bevor Sie es wieder einschalten. Warnfunktion Leuchtet im Display die Anzeige b auf, müssen Sie die Mes- sung neu starten. Nehmen Sie das Messwerkzeug von der Wand und setzen Sie es an anderer Stelle auf den Untergrund. Blinkt im Display 3 die Anzeige b, dann senden Sie das Mess- werkzeug an eine autorisierte Kundendienststelle. Nachkalibrieren Schlägt die Hauptskala h dauerhaft aus, obwohl sich kein Ob- jekt in der Nähe des Messwerkzeugs befindet, kann das Mess- werkzeug manuell nachkalibriert werden. – Schalten Sie das Messwerkzeug aus. – Entfernen Sie alle Objekte aus der Nähe des Messwerk- zeugs, die angezeigt werden könnten, auch Armbanduhr oder Ringe aus Metall, und halten Sie das Messwerkzeug in die Luft. Achten Sie darauf, dass die Batterie-Anzeige g noch min- destens 1/3 Kapazität anzeigt: – Schalten Sie das Messwerkzeug wieder ein. Wenn das Messwerkzeug startet, drücken Sie sofort die Ein-Aus-Tas- te 4 und halten sie gedrückt. Halten Sie die Ein-Aus-Taste so lange, bis der Leuchtring 1 in langsamem Takt rot blinkt und damit die Kalibrierung des Messwerkzeugs anzeigt. – Verlief die Kalibrierung erfolgreich, leuchtet der Ring 1 grün und das Messwerkzeug ist automatisch wieder be- triebsbereit. Hinweis: Startet das Messwerkzeug nicht automatisch, wie- derholen Sie das Nachkalibrieren. Sollte das Messwerkzeug dennoch nicht starten, senden Sie es bitte an eine autori- sierte Kundendienststelle. Wartung und Service Wartung und Reinigung f Überprüfen Sie das Messwerkzeug vor jedem Gebrauch. Bei sichtbaren Beschädigungen oder losen Teilen im Innern des Messwerkzeugs ist die sichere Funktion nicht mehr ge- währleistet. Halten Sie das Messwerkzeug stets sauber und trocken, um gut und sicher zu arbeiten. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem trockenen, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. Um die Messfunktion nicht zu beeinflussen, dürfen im Sensor- bereich 6 auf der Vorder- und Rückseite des Messwerkzeugs keine Aufkleber oder Schilder, insbesondere keine Schilder aus Metall, angebracht werden. Entfernen Sie nicht die Gleiter 5 auf der Rückseite des Mess- werkzeugs. OBJ_BUCH-1418-001.book Page 8 Thursday, April 28, 2011 9:54 AMEnglish | 9 Bosch Power Tools 1 609 929 Y44 | (28.4.11) Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerk- zeuge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zu- behören. www.powertool-portal.de, das Internetportal für Handwer- ker und Heimwerker. www.ewbc.de, der Informations-Pool für Handwerk und Aus- bildung. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: +49 (1805) 70 74 10* Fax: +49 (1805) 70 74 11* (*Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobil- funknetzen) E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Tel. Kundenberatung: +49 (1803) 33 57 99 (Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobil- funknetzen) Fax: +49 (711) 7 58 19 30 E-Mail: kundenberatung.ew@de.bosch.com Österreich Tel.: +43 (01) 7 97 22 20 10 Fax: +43 (01) 7 97 22 20 11 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: +41 (044) 8 47 15 11 Fax: +41 (044) 8 47 15 51 Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2002/96/EG müssen nicht mehr gebrauchs- fähige Messwerkzeuge und gemäß der euro- päischen Richtlinie 2006/66/EG müssen de- fekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerech- ten Wiederverwendung zugeführt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. English Safety Notes Read and observe all instructions. SAVE
