Merke	Bosch
Modell	Dtect 150 SV Professional
Produkttype	Universaldetektor (detektering av objekter i vegger, tak, gulv)
Mål (L × B × H)	220 × 97 × 120 mm
Vekt	0,65 kg (iht. EPTA-Prosedyre 01:2014)
Strømforsyning	4 LR6 (AA) 1,5 V batterier eller HR6 (AA) 1,2 V oppladbare batterier; driftstid ≈ 5 t (batterier) / 7 t (oppladbare 2500 mAh)
Driftstemperaturområde	-10 °C til +50 °C
Lagringstemperatur	-20 °C til +70 °C
Beskyttelsesgrad	IP 54 (beskyttelse mot støv og vannsprut)
Sensorer	Radar (2200-5500 MHz) og induktiv (5,9-6,1 kHz)
Målenøyaktighet for objektets senter	±5 mm
Nøyaktighet for vist dybde (tørr betong)	±5 mm
Nøyaktighet for vist dybde (våt betong)	±10 mm
Minste avstand mellom to nabobjekter	40 mm
Driftsmoduser	Standard, Våt betong, 8 cm, 15 cm, Metallrør/vannrør, Tre/gipsplater, Intensivt signal, Signal for alle materialer
Hovedfunksjoner	Detektering av metall, tre, plast, spenningsførende kabler; visning av dybde og type; lyd- og visuelt signal (LED)
Vedlikehold og rengjøring	Rengjøres med en myk, tørr klut; ikke senk i vann; hold vedlikeholdsdekselet lukket
Sikkerhet	Instruksjoner: ikke bruk i eksplosiv atmosfære; kontroller andre kilder før boring; beskytt mot fuktighet
Reservedeler og reparerbarhet	Reservedeler tilgjengelig via Bosch; reparasjon kun av autorisert service; ikke åpne vedlikeholdsdekselet
Generell informasjon	I samsvar med direktiv 2014/53/EU; samsvarserklæring tilgjengelig på nettet

Ofte stilte spørsmål - Dtect 150 SV Professional BOSCH

Hvordan slår jeg på Dtect 150 SV?

Trykk på På/av-knappen (15) eller startknappen (11). LED (17) lyser grønt og startskjermen vises i 4 sekunder.

Hva gjør jeg hvis enheten ikke slår seg på?

Kontroller batteriene: bytt dem hvis de er utladet eller satt inn feil vei. Hvis problemet vedvarer, ta ut batteriene og sett dem inn igjen.

Hvilke objekter kan enheten oppdage?

Enheten oppdager metallobjekter (armeringsjern, kobberrør), trebjelker, plastrør (fylt med vann eller tomme avhengig av diameter), elektriske kabler (spenningsførende eller ikke) og hulrom.

Hvordan bruker jeg de forskjellige driftsmodusene?

Bruk utvalgstastene (10) og (12) for å velge modus som passer til veggens sammensetning. Modusene inkluderer Standard, Våt betong, 8 cm, 15 cm, Metallrør/vannrør, Tre/gipsplater, Intensivt signal og Signal for alle materialer.

Hva betyr meldingen 'Hjul forskjøvet'?

Denne meldingen vises hvis hjulene ikke er i kontakt med veggen. Trykk på startknappen (11) og sørg for at begge nedre hjul har god kontakt med veggen under bevegelse.

Hvordan lokaliserer jeg et detektert objekt nøyaktig?

Flytt enheten sidelengs til objektet befinner seg under en ytre kant (venstre eller høyre) vist på skjermen. Marker posisjonen ved det tilsvarende merket (3).

Kan enheten oppdage spenningsførende kabler?

Ja. Hvis en spenningsførende kabel detekteres, blinker LED (17) rødt og et varselende lydsignal (langsom sekvens av lyder) avgis. Meldingen 'spenningsførende' vises.

Hva er driftstiden til enheten?

Med alkaliske batterier (LR6) er driftstiden omtrent 5 timer. Med oppladbare NiMH-batterier (2500 mAh) er den omtrent 7 timer.

Hvordan rengjør jeg enheten?

Bruk en myk, tørr klut. Senk aldri enheten i vann eller andre væsker. Ikke bruk rengjøringsmidler eller løsemidler.

Hva gjør jeg hvis meldingen 'Temperatur for høy' eller 'For lav' vises?

Vent til enheten kommer tilbake innenfor det tillatte temperaturområdet (-10 °C til +50 °C). Unngå brå temperaturforandringer.

BRUKSANVISNING Dtect 150 SV Professional BOSCH

Produkt- og ytelsesbeskrivelse

Ved å trykke på startknappen (11) kan du til enhver tid slette visningen av de funne objektene og starte en ny måling.

- Trykk kort på valgknappen (10) for å velge neste driftsmodus. - Trykk kort på valgknappen (12) for å velge forrige driftsmodus.

Under visning av objektdybde (I) vises målestrekninger fra startpunktet, i dette eksemplet 20,1 cm.

Eksempler på måleresultater

Vedlikehold og service

Vedlikehold og rengjøring

Kundeservice og anvendelsesrådgivning

Bytte av visningssett

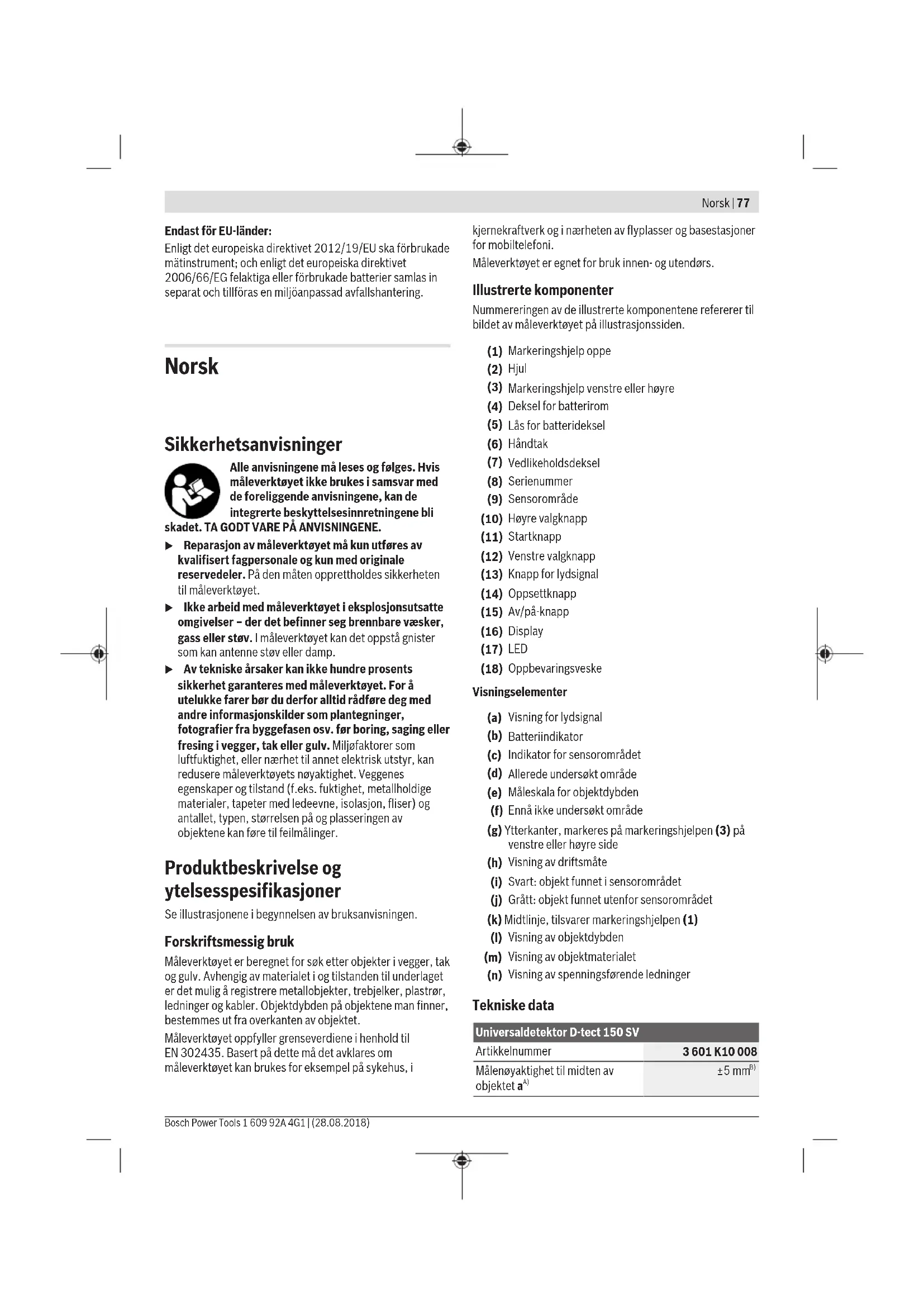

Alle anvisningene må leses og følges. Hvis måleverktøyet ikke brukes i samsvar med de foreliggende anvisningene, kan de integrerte beskyttelsesinnretningene bli

skadet. TA GODT VARE PÅ ANVISNINGENE.

▸ Reparasjon av måleverktøyet må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. På den måten opprettholdes sikkerheten til måleverktøyet. ▸ Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damp. Av tekniske årsaker kan ikke hundre prosent sikkerhet garanteres med måleverktøyet. For å utelukke farer bør du derfor alltid rådføre deg med andre informasjonskilder som plantegninger, fotografier fra byggefasader osv. før boring, saging eller fresing i vegger, tak eller gulv. Miljøfaktorer som luftfuktighet, eller nærhet til annet elektrisk utstyr, kan redusere måleverktøyets nøyaktighet. Veggenes egenskaper og tilstand (f.eks. fuktighet, metallholdige materialer, tapeter med ledeevne, isolasjon, fliser) og antallet, typen, størrelsen på og plasseringen av objektene kan føre til feilmålinger.

Produktbeskrivelse og ytelsesspesifikasjoner

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Måleverktøyet er beregnet for å søke etter objekter i vegger, tak og gulv. Avhengig av materialet i og tilstanden til underlaget, er det mulig å registrere metallobjekter, trebjelker, plastrør, ledninger og kabler. Objektdybden på objektene man finner, bestemmes ut fra overkanten av objektet.

Måleverktøyet oppfyller grenseverdiene i henhold til EN 302435. Basert på dette må det avklares om måleverktøyet kan brukes for eksempel på sykehus, i

kjernekraftverk og i nærheten av flyplasser og basestasjoner for mobiltelefoni.

Måleverktøyet er egnet for bruk innendørs og utendørs.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene refererer til bildet av måleverktøyet på illustrasjonssiden.

(1) Markeringshjelp oppe (2) Hjul (3) Markeringshjelp venstre eller høyre (4) Deksel for batterirom (5) Lås for batterideksel (6) Håndtak (7) Vedlikeholdsdeksel (8) Serienummer (9) Sensorområde

(10) Høyre valgknapp (11) Startknapp (12) Venstre valgknapp (13) Knapp for lydsignal (14) Oppsettknapp (15) Av/på-knapp (16) Display (17) LED (18) Oppbevaringsveske

Visningselementer

(a) Vising for lydsignal (b) Batteriindikator (c) Indikator for sensorområdet (d) Allerede undersøkt område (e) Måleskala for objektdybden (f) Ennä... (g) Ytterkanter, markeres på markeringshjelpen (3) på venstre eller høyre side (h) Visning av driftsmåte (i) Svart: objekt funnet i sensorområdet (i) Grått: objekt funnet utenfor sensorområdet (k) Midtlinje, tilsvarer markeringshjelpen (1) (l) Visning av objektdybden (m) Vising av objektmaterialet (n) Visning av spenningsførende ledninger

Tekniske data

Universaldetector D-TECT 150 SV
Artikelnummer	3601 K10 008
Målenøyaktighet til midten av objektet aA)	±5 mm5)

78|Norsk

Universaldetektor D-tect 150 SV A) Se figur

Nøyaktiget for den viste objektdybden bA)
- i tørr betong ±5 mm	B)
- i fuktig betong ±10 mm	B)
Minsteavstand mellom totilstøtende objekter cA)	40 mmB)
Driftstemperatur -10 °C...+50 °C
Lagringstemperatur -20 °C...+70 °C
Radarføler
- Driftsfrekvensområde 2200-5500 MHz
- Sendeeffekt maks. 0,01 mW
Induktiv sensor
- Driftsfrekvensområde 5,9-6,1 kHz
- Maks. magnetisk felstyrke(ved 10 m)	72 dBμA/m
Maks. brukshøyde overreferansehøyde	2000 m
Relativ luftfuktighet maks. 90 %
Forurensningsgrad i henhold tilIEC 61010-1	2C)
Batterie 4 × 1,5 VLR6 (AA)
Oppladbare batterier 4 × 1,2 V HR6 (AA)
Driftstid ca.
- Engangsbattery (alkalisk/mangan)	5 t
- Oppladbare batterier(2500 mAh)	7 t
Vekt i samsvar medEPTA-Procedure 01:2014	0,65 kg
Mål (lengte × bredde × høyde) 220 × 97 × 120 mm
Kapslingsgrad IP 54 (beskyttet mot	støv og vannsprut)

B) avhengig av objektstørrelsen og -typen samt materialet i og tilstanden til underlaget

C) Det oppstår bare ikke ledende smuss, men det forventes nå og da forbigående ledeevne forårsaket av kondens.

Måleverktøyet identifiseres ved hjelp av serienummeret (8) på typeskiltet.

Måleresultatet kan bli mindre nøyaktig og måledybden kan reduseres hvis underlagets tilstand er ugunstig.

Ved mottakertesten, der virkningen av en forstyrrelse på måleverktøyet kontrolleres, brukes kriteriet og

kapasitetsnivået som er fastsatt i ETSI TS 103 361 (V1.1.1), kapittel 9.4.1, med en objektdybde på d = 60 mm.

Ved testen av immunitet mot forstyrrelser brukes følgende kriterium for kapasiteten:

Bestemte forhold (f.eks. elektrostatisk utladning eller påvirkning fra elektromagnetiske felt) kan virke inn på måleresultatene, aktuelle måleresultater kan gå tapt og det kan være nødvendig å nullstille måleverktøyet ved å ta ut batteriene og sette dem inn igjen.

Montering

Sette inn/bytte batterier

Det anbefales å bruke alkaliske manganbatterier eller oppladbare batterier til måleverktøyet.

Åpne dekselet til batterirommet (4) ved å trykke låsen (5) i pilretningen og ta av dekselet. Sett inn batteriene. Pass på riktig polaritet, som angitt i batterirommet.

Batteriindikatoren (b) i statuslinjen oppe i displayet (16)

viser ladenivået til engangsbatteriene eller de oppladbare batteriene.

For å ta ut engangsbatteriene eller de oppladbare batteriene trykker du på den bakre enden på et batteri som vist på illustrasjonen av dekselet til batterirommet (1.). Den fremre enden av batteriet løsner fra batterirommet (2.), slik at det er lett å ta ut batteriet.

• Ikke fest klistremerker eller skilt på sensorområdet (9) på baksiden av måleverktøyet. Spesielt skilt av metall påvirker måleresultatene. ▶ Bruk eller drift av sendeanlegg, som for eksempel WLAN, UMTS, flyradar, sendemaster eller mikrobølger i nærheten kan påvirke målefunksjonen. Måleresultatene kan påvirkes av bestemte forhold i omgivelsen. Slike forhold er for eksempel nærhet til utstyr som genererer sterke elektriske, magnetiske eller elektromagnetiske felt, fuktighet, metallholdige byggematerialer, aluminiumslaminerte isolasjonsmaterialer eller ledende tapeter eller fliser. Det er viktig at du innhenter informasjon fra andre kilder (f.eks. plantegninger) før du borer, sager eller freser i vegger, tak eller gulv.

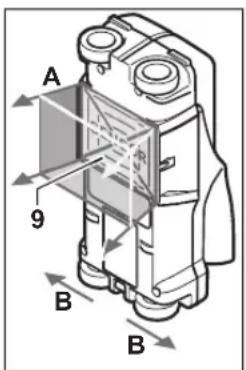

Funksjon (se bilde B)

Med måleverktøyet blir underlaget i sensorområdet (9) kontrollert i måleretning A til vist måledybde. Måling er bare mulig når måleverktøyet beveges i kjøreretning B og med en minste målestrekning på 10 cm. Beveg alltid måleverktøyet over veggen i rett linje med lett trykk slik at hjulene har sikker veggkontakt. Det som registreres, er objekter som skiller seg ut fra

materialet i veggen. På displayet vises objektdybden og hvis mulig objektmaterialet.

Optimale resultater oppnås hvis målestrekningen er minst 40 cm og måleverktøyet beveges langsomt over hele stedet som skal undersøkes. Pålitelig detektering av overkantene på objekter som går på tvers av bevegelsesretningen til måleverktøyet avhenger av funksjonen.

Beveg derfor alltid måleverktøyet kryss over området som skal undersøkes.

Hvis det er flere objekter over hverandre i veggen, vises objektet som ligger nærmest overflaten, på displayet. Visningen av egenskapene til de funnede objektene på displayet (16) kan avvike fra de faktiske objektegenskapene. Spesielt kan svært tynne objekter vises som tykkere på displayet. Større, sylindriske objekter (for eksempel plast- eller vannrør) kan se smalere ut på displayet enn de er i virkeligheten.

Objekter som kan registreres

• Plastrør (for eksempel plastrør fylt med vann, som gulvarme eller varmerør i vegger, med diameter på minst 10 mm, tomrør med diameter på minst 20 mm) - Elektriske ledninger (uavhengig av om de er spenningsførende eller ikke) Trefasede vekselstrømsledninger (for eksempel til stekeovn)

- Lavspenningsledninger (for eksempel dørklokke, telefon) - Alle typer metallrør, -stenger, -bjelker (for eksempel stål, kobber, aluminium) - Armeringsjern - Trebjelker - Hulrom

Måling mulig

I betong / armert betong - I murverk (murstein, porebetong, lettbetong, pimpsteinbetong, kalksandstein) - I lettvegger - Under overflater som murpuss, fliser, tapet, parkett, tepper - Bak treverk, gipskartong

Spesielle måletilfeller

Ugunstige omstendigheter kan ut fra driftsprinsippet påvirke måleresultatet negativt: - Flerlags veggkonstruksjoner - Tomme plastrør og trebjelker i hulrom og lettvegger - Objekter som går skrått i veggen - Fuktig veggmateriale - Metalloverflater - Hulrom i en vegg; disse kan vises som objekter - Apparater i nærheten som genererer kraftige magnetiske eller elektromagnetiske felt, f.eks. basestasjoner for mobilradioer eller generatorer

Igangsetting

Inn-/utkobling

Kontroller før måleverktøyet slås på at sensorområdet (9) ikke er fuktig. Gni eventuelt måleverktøyet tørt med en klut. La måleverktøyet akklimatiseres før det slås på hvis det har vært utsatt for en sterk temperaturendring.

Innkobling

For å slå på måleverktøyet trykker du på av/på-knappen (15) eller startknappen (11). Lysdioden (17) lyser grønt og startbildet vises på displayet (16) i fire sekunder. Hvis du ikke foretar noen måling eller ikke trykker på noen knapp på måleverktøyet, slås det automatisk av igjen etter 5 minutter. I menyen Innstillinger kan du endre dette under «Utkoplingstid» (se side 82).

Utkobling

For å slå av måleverktøyet trykker du på av/på-knappen (15). Når måleverktøyet slås av, beholdes alle de valgte innstillingene i menyene.

Slå lydsignal på/av

Med knappen for lydsignal (13) kan du slå lydsignalet på eller av. I menyen, i undermenyen i menyen Innstillinger, kan du velge signaltypen (se side 82).

80 | Norsk

Måling

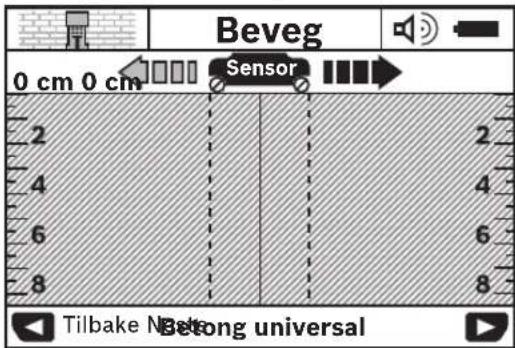

Slå på måleverktøyet. På displayet (16) vises standardskjermbildet for visninger.

Sett måleverktøyet inntil veggen, og beveg det i rulleretningen (se «Funksjon (se bilde B)», side 79) over veggen. Måleresultatene vises etterpå på displayet (16) etter en minste målestrekning på 10 cm. For å oppnå riktige måleresultater beveger du langsomt over hele det antatte objektet i veggen.

Hvis du tar måleverktøyet bort fra veggen under målingen eller ikke bruker det på mer enn 2 minutter (bevegelse, knappetrykk), blir det siste måleresultatet stående på displayet. På displayet for sensorområdet (c) vises meldingen. Når du setter måleverktøyet på veggen igjen, skyver det videre eller trykker på startknappen (11), starter målingen på nytt.

Hvis lysdioden (17) lyser rødt, er det et objekt i sensorområdet. Hvis lysdioden (17) lyser grønt, er det ikke noe objekt i sensorområdet. Hvis lysdioden (17) blinker rødt, er det et spenningsførende objekt i sensorområdet.

Før du borer, sager eller freser i en vegg, bør du utelukke farer ved hjelp av andre informasjonskilder. Ettersom måleresultatene kan påvirkes av forhold i omgivelsene eller tilstanden til veggen, kan det finnes risiko selv om visningen ikke angir noe objekt i sensorområdet (lysdioden (17) lyser grønt).

Visningselementer (se bilde A)

Hvis det befinner seg et objekt under sensoren, vises dette i sensorområdet (c) på displayet. Avhengig av objektets størrelse og dybde er materialregistrering mulig. Objektdybden (I) til overkanten av det detekterte objektet vises på statuslinjen.

Merknad: Både visningen av objektdybden (l) og visningen av materialegenskapen (m) refererer til objektet som vises i svart i sensoren.

Visningen av objektmateriale (m) kan angi følgende egenskaper:

• Magnetisk, for eksempel armeringsjern
• Ikke magnetisk, men metallisk, for eksempel kobberrør
• Ikke metallisk, for eksempel tre eller plast. Ukjent materialegenskap.

Merknad: Det vises ingen andre egenskaper i forbindelse med spenningsførende objekter.

Muligheten til å fastsette egenskapen "spenningsførende" kan være sterkt begrenset ved høy relativ luftfuktighet (over 50%).

Lokalisering av objektene

For å lokalisere objekter er det tilstrekkelig å rulle over målestrekningen en gang.

Hvis du ikke har funnet noe objekt, gjentar du bevegelsen på tvers av den opprinnelige måleretningen (se „Funksjon (se bilde B)”, Side 79).

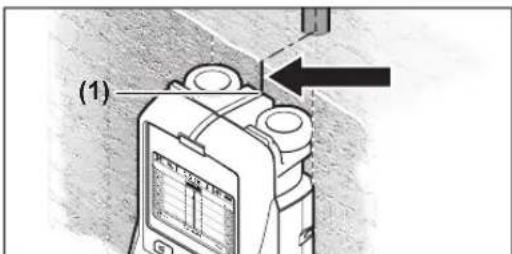

Hvis du ønsker å lokalisere et funnet objekt nøyaktig og markere det, beveger du måleverktøyet tilbake langs målestrekningen.

Hvis det vises et objekt midt under midtlinjen (k) på displayet (16) som i eksempelet, kan du sette en grovmarkering på den øvre markeringshjelpen (1). Denne markeringen er imidlertid nøyaktig bare hvis det dreier seg om et objekt som går helt loddrett, ettersom sensorområdet befinner seg litt under den øvre markeringshjelpen.

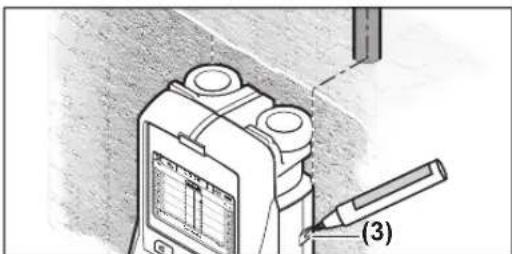

For nøyaktig markering av objektet på veggen beveger du måleverktøyet mot venstre eller høyre helt til det funne objektet ligger under en ytterkant. Hvis for eksempel det funne objektet vises midt under den stiplede høyre linjen (g) på displayet (16), kan du markere det nøyaktig på den høyre markeringshjelpen (3).

Du kan fastslå plasseringen av det funnede objektet i veggen ved å rulle måleverktøyet over området flere ganger etter hverandre og flytte litt på det for hver måling (se bilde I) (se Eksempler på måleresultater, Side 82). Marker de forskjellige målepunktene, og forbind dem med hverandre.

Ved å trykke på startknappen (11) kan du når som helst slette visningen av de funnede objektene og starte en ny måling.

Skifte driftsmåte

Med valgknappene (10) og (12) kan du veksle mellom de forskjellige driftsmåtene (modusene).

- Trykk kort på valgknappen (10) for å velge den neste driftsmåten. - Trykk kort på valgknappen (12) for å velge den forrige driftsmåten.

Gjennom valg av forskjellige driftsmåter kan du tilpasse måleverktøyet etter ulike veggmaterialer. Den gjeldende innstillingen står alltid i visningsområdet (h) på displayet.

(forhåndsinnstilt)

Driftsmåten egner seg for de fleste målinger i murverk eller betong. Plast- og metallobjekter og elektriske ledninger vises. Hulrom i murstein og tomme plastrør med diameter på under 2 cm vises ikke alltid. Den maksimale måledybden er 8 cm.

Driftsmåten er spesielt egnet for måling i fuktig betong. Armeringsjern, plast- og metallrør og elektriske ledninger vises. Det er ikke mulig å skille mellom spenningsførende og ikke-spenningsførende ledninger. Den maksimale måledybden er 6 cm.

Vær oppmerksom på at betong trenger flere måneder for å tørke helt.

Driftsmåten egner seg spesielt for søk etter dyptliggende objekter i armert betong. Armeringsjern, plast- og metallrør og elektriske ledninger vises. Den maksimale måledybden er 15 cm.

Hvis for mange objekter vises, kan dette skyldes at du fører måleverktøyet langs et armeringsjern. Flytt i så fall måleverktøyet noen centimeter og prøv på nytt.

Driftsmåten er spesielt egnet til detektering av metallrør, rør av metallegeringer og vannfylte plastrør og elektriske ledninger. Tomme plastrør vises ikke. Den maksimale måledybden er 8 cm.

Driftsmåten egner seg til å finne trebjelker, metallstenderverk og strømledninger i mørtelfrie vegger (tre, gipskartong osv.). Fylte plastrør og trebjelker vises identiske. Tomme plastrør kan ikke detekteres. Den maksimale måledybden er 8 cm.

Driftsmåten egner seg til å detektere metallobjekter og spenningsførende ledninger når andre driftsmåter ikke leverer tilfredsstillende resultater i ulike veggtyper. I slike tilfeller gir denne driftsmåten flere, men mindre nøyaktige, registreringsresultater.

Detekteringsevnen kan være sterkt redusert ved høy relativ luftfuktighet (>50%)

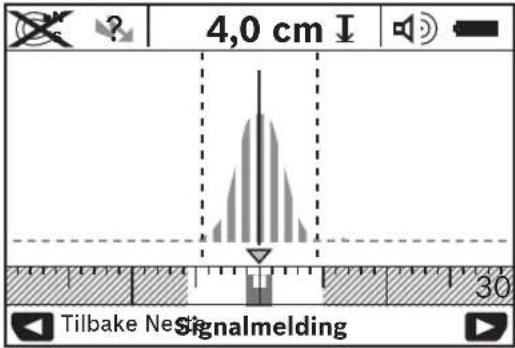

Driftsmåten egner seg til bruk på alle materialer. Signalstyrken for den aktuelle måleposisjonen vises. I denne driftsmåten kan objekter som ligger tett ved siden av hverandre, detekteres nøyaktig, og kompliserte materialstrukturer kan vurderes bedre ut fra signalsekvensen.

Kurvens toppunkt vises i U-form i metermålestokk over visningen av driftsmåten (h). En objektdybde og hvis mulig materialegenskaper vises. Den maksimale måledybden er 15 cm.

Det kan ikke trekkes konklusjoner om objektdybden ut fra signalstyrken.

Endring av visningsmodus

Merknad: Det er mulig å veksle mellom de forskjellige visningstypene i alle driftsmåtene.

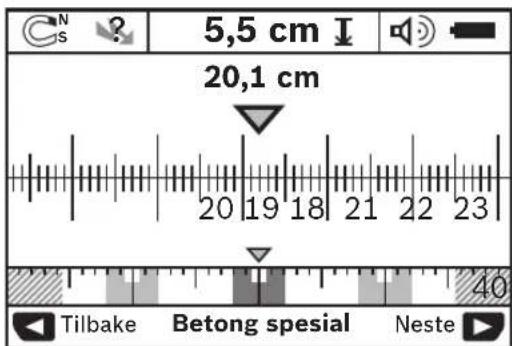

Trykk på valgknappen (10) eller (12) for å bytte fra standardvisningen til metermålestokkmodus.

Metermålestokkmodus viser i eksempelet den samme situasjonen som på bilde D: tre jernstenger med jevn avstand. I metermålestokkmodus kan avstanden mellom funnede objektmidtpunkter måles.

Under visningen av objektdybden (I) angis den tilbakelagte måleavstanden fra startpunktet, for eksempel 20,1 cm. I metermålestokk over visningen av driftsmåten (h) vises de tre funnede objektene som firkanter.

Merknad: Både visningen av objektdybden (I) og visningen av materialegenskapen (m) refererer til objektet som vises i svart i sensoren.

For å gå tilbake til standardvisningsbildet trykker du kort på valgknappen (10) eller (12).

For å gå ut av menyen trykker du på startknappen (11). Innstillingene som er valgt på dette tidspunktet, brukes. Standardvisningsbildet for målingen aktiveres.

Navigere i menyen

Trykk på oppsettknappen (14) for å rulle nedover. Trykk på valgknappene (10) og (12) for å velge verdiene: Med valgknappen (10) velger du den høyre eller følgende verdien. Med valgknappen (12) velger du den venstre eller forrige verdien.

I menyen <Språk> kan du endre menyspråket. <English> er forhåndsinnstilt.

I menyen <Utkoplingstid> kan du stille inn bestemte tidsintervaller for automatisk utkobling av måleverktøyet hvis det ikke foretas noen målinger eller innstillinger. Forhåndsinnstillingen er <5 min>.

I menyen <Lysevarighet> kan du stille inn tidsintervall for lys på displayet (16). Forhåndsinnstillingen er <30 sek>.

I menyen <Lysstyrke> kan du stille inn lysstyrken til displaylyset. Forhåndsinnstillingen er .

I menyen <Lydsignaler> kan du stille inn når måleverktøyet skal avgi et lydsignal, forutsatt at du ikke har slått av signalet med knappen for lydsignal (13).

For å gå ut av menyen trykker du på startknappen (11). Standardvisningsbildet for målingen aktiveres, og innstillingene brukes.

Navigere i menyen

Trykk på oppsettknappen (14) for å rulle nedover. Trykk på valgknappene (10) og (12) for å velge verdiene: - Med valgknappen (10) velger du den høyre eller følgende verdien. Med valgknappen (12) velger du den venstre eller forrige verdien.

I menyen <Apparatinformasjoner> vises informasjon om måleverktøyet, for eksempel om .

I menyen <Gjenopprett innstillingene> kan du gjenopprette innstillingene fra fabrikk.

Eksempler på måleresultater

Merknad: I eksemplene nedenfor er lydsignalet slått på på måleverktøyet.

Avhengig av størrelsen på og dybden til objektet som befinner seg under sensorområdet kan det ikke alltid fastslås entydig om objektet er spenningsførende. I dette tilfellet vises symbolet i visningen (n).

Spenningsførende ledning (se bilde C)

I sensorområdet befinner det seg et metallisk, spenningsførende objekt, f.eks. en elektrisk kabel.

Objektdybden er 1,5 cm. Måleverktøyet sender varselsignalet for spenningsførende ledninger straks den elektriske kabelen er registrert av sensoren.

Jernstang (se bilde D)

I sensorområdet befinner det seg et magnetisk objekt, f.eks. en jernstang. Til venstre og høyre for dette befinner det seg andre objekter utenfor sensorområdet. Objektdybden er 5,5 cm. Måleverktøyet sender et lydsignal.

Kobberrør (se bilde E)

I sensorområdet befinner det seg et metallisk objekt, f.eks. et kobberrør. Objektdybden er 4 cm. Måleverktøyet sender et lydsignal.

Plast- eller treobjekt (se bilde F)

Det er et ikke-metallholdig objekt i sensorområdet. Dette er et objekt i plast eller tre som befinner seg nær overflaten. Måleverktøyet avgir et lydsignal.

Utstrakt flate (se bilde G)

I sensorområdet befinner det seg en metallisk, utstrakt flate, f.eks. en metallplate. Objektdybden er 2 cm. Måleverktøyet sender et lydsignal.

Mange uklare signaler (se bildene H-1)

Hvis det vises svært mange objekter på skjermbildet for standardvisning, består veggen antakelig av mange hulrom. Skift til driftsmåten for å skjule de fleste

hulrommene. Hvis det fremdeles vises for mange objekter, må du foreta flere målinger i forskjellige høyder og markere de viste objektene på veggen. Markeringer i forskjellige høyder er en indikasjon på hulrom, markeringer på linje tyder derimot på et objekt.

Feil – Årsak og løsning

Feil Årsak Løsning

Måleverktøyet kan ikke slås på. Tomme batterier Bytte batterier
	Batterier satt inn i feil retning Kontroller at batteriene er plassert riktig vei
Måleverktøyet er/slätt på, men reagerer ikke.		Ta ut batteriene, ogsett deminn igjen
	Måleverktøyet er for varmt eller for kaldt	Vent til verktøyet har tillatt temperatur
Displayvising: <Hjul øftet opp>	Hjul mister kontakten med veggen.	Trykk på startknappen (11), og kontROLLER at de to nedre hjulene har kontakt med veggen;när måleverktøyet beveges. Legg en tynn pappbit mellom hjulene og veggen,hvis veggen er ujevn
Displayvising: <For hurtig>	Måleverktøyet har blitt beveget med for høy hastighet	Trykk på startknappen (11), og beveg måleverktøyet langsomt over veggen
<Temperaturområde overskredet>		Vent til verktøyet har tillatt temperatur
<Temperaturområde underskredet>		Vent til verktøyet har tillatt temperatur
<Støy pga. Radiobølg>		Måleverktøyet kopies automatisk ut. Fjern om mulig radioistøykildene, for eksempel WLAN, UMTS, flyradar, sendemaster eller mikrobølgser, og slå på måleverktøyet igjen.

Service og vedlikehold

Vedlikehold og rengjøring

Kontroller måleverktøyet hver gang du skal bruke det.

Ved synlige skader eller løse deler inne i måleverktøyet er sikker funksjon ikke lenger garantert.

For at måleverktøyet skal fungere effektivt og sikkert, må du sørge for at det alltid er rent og tørt.

Måleverktøyet må ikke senkes ned i vann eller andre væsker. Tørk bort skitt med en tørr, myk klut. Bruk ikke rengjørings- eller løsemidler.

Pass på at vedlikeholdsdekselet (7) alltid er ordentlig lukket. Vedlikeholdsdekselet kan åpnes av autoriserte serviceverksteder for Bosch elektroverktøy.

Lagre og transporter måleverktøyet bare i beskyttelsesvesken som fulgte med.

Send inn måleverktøyet i beskyttelsesvesken ved behov for reparasjon.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedeler. Du finner også sprengskisser og informasjon om reservedeler på

www.bosch-pt.com

Bosch kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Måleverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Måleverktøy og oppladbare batterier/ engangsbatterier må ikke kastes i husholdningsavfallet.

Bare for land i EU:

Iht. det europeiske direktivet 2012/19/EU om brukt elektrisk utstyr og iht. det europeiske direktivet 2006/66/EC må defekte eller brukte batterier / oppladbare batterier samles adskilt og leveres inn for miljøvennlig resirkulering.

Suomi

Turvallisuusohjeet
