ПОСІБНИК КОРИСТУВАЧА PDC1200 MAKITA

• Безжична брусилка за агли

• Безжична чекан-дупчалка *2

близини високонапонских електричних

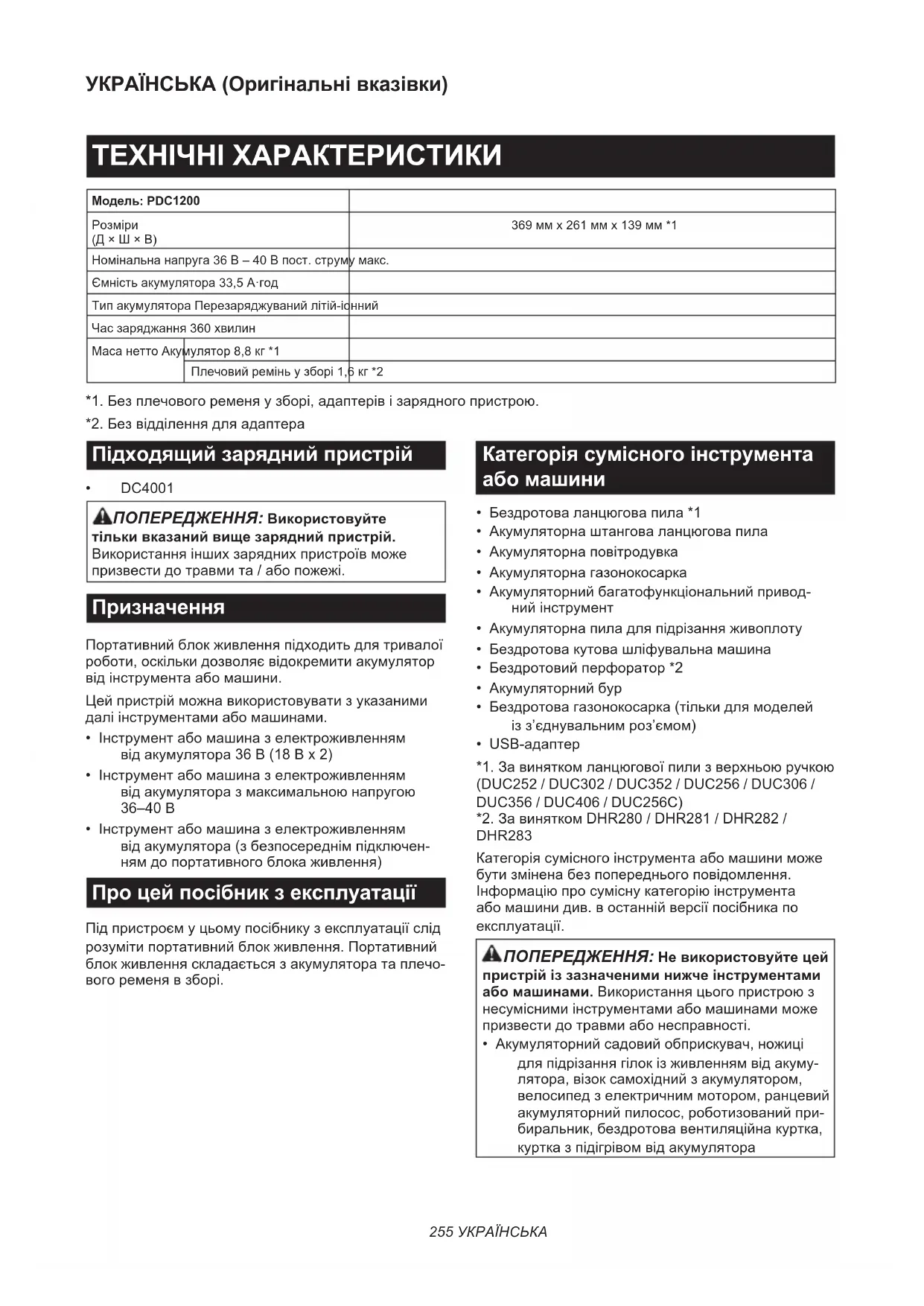

(Д × Ш × В) 369 мм x 261 мм x 139 мм *1 Номінальна напруга 36 В – 40 В пост. струму макс. Ємність акумулятора 33,5 А·год Тип акумулятора Перезаряджуваний літій-іонний Час заряджання 360 хвилин Маса нетто Акумулятор 8,8 кг *1 Плечовий ремінь у зборі 1,6 кг *2 *1. Без плечового ременя у зборі, адаптерів і зарядного пристрою. *2. Без відділення для адаптера Підходящий зарядний пристрій

• DC4001 ПОПЕРЕДЖЕННЯ: Використовуйте тільки вказаний вище зарядний пристрій. Використання інших зарядних пристроїв може призвести до травми та / або пожежі. Призначення Портативний блок живлення підходить для тривалої роботи, оскільки дозволяє відокремити акумулятор від інструмента або машини. Цей пристрій можна використовувати з указаними далі інструментами або машинами.

• Інструмент або машина з електроживленням від акумулятора 36 В (18 В x 2)

• Інструмент або машина з електроживленням від акумулятора з максимальною напругою 36–40 В

• Інструмент або машина з електроживленням від акумулятора (з безпосереднім підключен- ням до портативного блока живлення) Про цей посібник з експлуатації Під пристроєм у цьому посібнику з експлуатації слід розуміти портативний блок живлення. Портативний блок живлення складається з акумулятора та плечо- вого ременя в зборі. Категорія сумісного інструмента

• Бездротова ланцюгова пила *1

• Акумуляторна штангова ланцюгова пила

• Акумуляторна повітродувка

• Акумуляторна газонокосарка

• Акумуляторний багатофункціональний привод- ний інструмент

• Акумуляторна пила для підрізання живоплоту

• Бездротова кутова шліфувальна машина

• Бездротовий перфоратор *2

• Бездротова газонокосарка (тільки для моделей із з’єднувальним роз’ємом)

• USB-адаптер *1. За винятком ланцюгової пили з верхньою ручкою

(DUC252 / DUC302 / DUC352 / DUC256 / DUC306 /

DUC356 / DUC406 / DUC256C) *2. За винятком DHR280 / DHR281 / DHR282 / DHR283 Категорія сумісного інструмента або машини може бути змінена без попереднього повідомлення. Інформацію про сумісну категорію інструмента або машини див. в останній версії посібника по експлуатації. ПОПЕРЕДЖЕННЯ: Не використовуйте цей пристрій із зазначеними нижче інструментами або машинами. Використання цього пристрою з несумісними інструментами або машинами може призвести до травми або несправності.

• Акумуляторний садовий обприскувач, ножиці для підрізання гілок із живленням від акуму- лятора, візок самохідний з акумулятором, велосипед з електричним мотором, ранцевий акумуляторний пилосос, роботизований при- биральник, бездротова вентиляційна куртка, куртка з підігрівом від акумулятора256 УКРАЇНСЬКА УВАГА: Якщо під час роботи зі вказаними нижче моделями використовується нейлоно- вий шнур, слід обов’язково використовувати інструмент у зазначеній нижче комбінації. Модель DUR364L / DUR365U / DUR366L /

DUR368A / DUR368L / DUX60

Різальний інстру- мент і діаметр

Різальна головка з нейлоновим шнуром із діаметром різання 350 мм Діаметр нейлоно-

2,0 мм *. Різальна головка з нейлоновим шнуром може бути недо- ступною залежно від регіону.

Для DUB362 В умовах високої температури робота машини може бути зупинена системою захисту машини.

Далі наведено символи, які можуть застосовуватися для позначення обладнання. Перед користуванням переконайтеся, що ви розумієте їхнє значення. Читайте посібник з експлуатації. Щоб знизити ризик отримання травми, розміщуйте шнур подалі від перешкод. Не піддавайте акумулятор впливу води

Не кидайте акумулятор у вогонь. Не допускайте короткого замикання акумулятора. Li-ion Тільки для країн ЄС Через наявність в обладнанні небезпеч- них компонентів відходи електричного та електронного обладнання, акумулятори та батареї можуть негативно впливати на навколишнє середовище та здоров’я

Не викидайте електричні та електронні прилади або батареї разом з побутовими

Відповідно до директиви ЄС стосовно відходів електричного та електронного обладнання, акумуляторів, батарей та відходів акумуляторів і батарей, а також відповідно до її адаптації до національного законодавства, відходи електричного обладнання, батареї та акумулятори слід зберігати окремо й доставляти на пункт роздільного збору комунальних відходів, який працює з дотриманням правил охорони навколиш- нього середовища. Це позначено символом у вигляді пере- кресленого сміттєвого контейнера з колесами, нанесеним на обладнання. ПОПЕРЕДЖЕННЯ ПРО ДОТРИМАННЯ ТЕХНІКИ

Правила техніки безпеки під час експлуатації портативного блока

1. Перед початком експлуатації обов’язково

прочитайте посібник з експлуатації інстру- мента або машини.

2. Не піднімайте й не переміщуйте цей при-

стрій, тримаючи його тільки за шнур. Не тягніть за шнур, коли носите або використо- вуєте цей пристрій.

3. Перш ніж надіти чи зняти пристрій, від’єд-

найте гніздо від інструмента або машини.

4. Віддаляючись від інструмента або машини,

не забудьте зняти гніздо з інструмента чи машини або зніміть пристрій із тіла.

5. Під час роботи будьте обережні, щоб не

перечепитися через шнур.

6. Не використовуйте пристрій на нестійкій

поверхні або на нестійких місцях на висоті.

7. Під час роботи розташовуйте шнур на від-

стані від перешкод. Шнур, який зачепився за перешкоди, може стати причиною важкої

9. Перед використанням огляньте пристрій,

включаючи шнури та ремені. Якщо їх пошко- джено, зверніться до місцевого авторизо- ваного сервісного центру Makita для прове- дення ремонту.

10. Під’єднання шнура до тримача шнура слід

виконувати повільно й правильно.

11. Перед перевіркою або технічним обслугову-

ванням вимикайте інструмент або машину та знімайте гніздо.

12. Під час використання цього пристрою з

інструментом, оснащеним лезом, розташо- вуйте шнур на відстані від леза.

13. Під час носіння пристрою не надягайте

на себе ніяких пристосувань (наприклад, страхувальні ремені або плечовий ремінь), оскільки вони можуть перешкоджати роботі функції зняття пристрою в аварійній

14. Не використовуйте цей пристрій, коли підні-

15. Не використовуйте цей пристрій, якщо

носите бездротову вентиляційну куртку або куртку з підігрівом від акумулятора.

16. Не піддавайте цей пристрій впливу іскор.

17. Якщо ви використовуєте цей пристрій, не

надягаючи його, або встановлюєте цей при- стрій на інструмент або машину, обов’яз- ково покладіть пристрій на поверхню.257 УКРАЇНСЬКА

18. Не розбирайте та не ремонтуйте пристрій і

не вносьте зміни до його конструкції.

19. Стежте за тим, щоб інструмент або механізм

не заплутався в ременях.

20. Під час використання пристрою будьте

обережні, аби не пошкодити шнури інстру- ментом або механізмом.

21. Під час установки пристрою у вертикальне

положення за допомогою підставки для акумуляторів слід розташувати пристрій на рівній поверхні.

22. Тримайте сторонні предмети, наприклад

металеву стружку та ємності з водою, на безпечній відстані від штекера пристрою.

23. Не використовуйте інструмент або

машину поблизу високовольтних ліній електропередач.

24. Використовуйте тільки той зарядний

пристрій, який призначений для цього пристрою. Не використовуйте інші зарядні

25. Не допускайте пошкодження корпусу акуму-

лятора й не кладіть нічого на пристрій.

26. Не наступайте на пристрій і не сідайте на

27. Не переносьте пристрій, утримуючи його за

підставку для акумулятора або ремінь регу- лювання ширини.

28. Зберігайте пристрій у приміщенні.

29. Не вставляйте та не закріплюйте нічого

між акумулятором і підставкою для акумуляторів.

30. Не вішайте нічого на підставку для

акумуляторів. Важливі правила техніки безпеки під час поводження з акумулятором

1. Перш ніж користуватися акумулятором, слід

прочитати всі інструкції та застережні над- писи щодо (1) зарядного пристрою для аку- муляторів, (2) акумулятора та (3) виробів, що працюють від акумулятора.

2. Не розбирайте акумулятор.

3. Якщо період роботи дуже покоротшав, слід

негайно припинити користування. Це може призвести до виникнення ризику перегріву, опіку та навіть вибуху.

4. У разі потрапляння електроліту в очі слід

промити їх чистою водою та негайно звер- нутися до лікаря. Це може призвести до втрати зору.

5. Не допускайте короткого замикання між

клемами акумулятора: (1) Не слід торкатися клем будь яким стру- мопровідним матеріалом. (2) Не слід зберігати акумулятор в ємності з іншими металевими предметами, такими як цвяхи, монети тощо. (3) Не піддавайте акумулятор впливу води

Коротке замикання може призвести до появи значного струму, перегріву, можливих опіків та навіть виходу з ладу.

6. Не слід зберігати й використовувати інстру-

мент / машину та акумулятор у місцях, де температура може сягнути чи перевищити 50 °C (122 °F).

7. Не слід спалювати акумулятор, навіть якщо

він був значно пошкоджений або повністю вийшов із ладу. Акумулятор може вибухнути

8. Не слід кидати або ударяти акумулятор.

9. Не слід використовувати пошкоджений

10. Літій-іонні акумулятори, що містяться в

інструменті, мають відповідати вимогам законів про небезпечні товари. Під час транспортування за допомогою комер- ційних перевезень, наприклад із залучанням третьої сторони та експедиторів, необхідно дотримуватись особливих вимог, вказаних на пакуванні й у маркуванні. Під час підготування позиції до відправлення необхідно проконсультуватись зі спеціалістом з небезпечних матеріалів. Крім того, слід вико- нувати більш докладні національні настанови, якщо такі є. Заклейте відкриті контакти стрічкою або захо- вайте їх і запакуйте акумулятор таким чином, щоб він не міг рухатися в пакуванні.

11. Для утилізації акумулятора витягніть його з

інструмента та утилізуйте безпечним спосо- бом. Дотримуйтеся норм місцевого законо- давства щодо утилізації акумуляторів.

12. Використовуйте акумулятори лише з

виробами, указаними компанією Makita. Установлення акумулятора в невідповідні вироби може призвести до пожежі, надмірного нагрівання, вибуху чи витоку електроліту.

13. Якщо інструментом / машиною не користу-

ватимуться протягом тривалого періоду часу, вийміть акумулятор з інструмента.

14. Тримайте акумулятор у недоступному для

дітей місці. ЗБЕРІГАЙТЕ ЦІ ВКАЗІВКИ. ОБЕРЕЖНО: Використовуйте тільки акуму- лятори Makita. Використання акумуляторів, інших ніж оригінальні акумулятори Makita, або акумуля- торів, конструкцію яких було змінено, може призве- сти до вибуху акумулятора і спричинити пожежу, травму або пошкодження. У зв'язку з цим також буде анульовано гарантію Makita на інструмент Makita і на зарядний пристрій. Поради з забезпечення макси- мального строку експлуатації акумулятора

1. Акумулятор слід заряджати до того, як

він розрядиться повністю. Завжди слід зупиняти роботу інструмента / машини та заряджати акумулятор, якщо ви помітили зниження потужності інструмента.258 УКРАЇНСЬКА

2. Ніколи не заряджайте повторно повністю

заряджений акумулятор. Перезарядження скорочує термін експлуатації акумулятора.

3. Заряджайте акумулятор за кімнатної тем-

ператури 10–40 °C (50–104 °F). Перед тим як зарядити акумулятор, слід дати йому

4. Якщо акумулятор не використовувався три-

валий час (понад шість місяців), його слід

ОПИС ДЕТАЛЕЙ ► Рис.1 1 Опорна пластина 2 Акумулятор 3 Ручка 4 Кнопка блокування 5 Тримач шнура 6 Відділення для

7 Кнопка живлення 8 Штекер акумулятора 9 Штекер адаптера 10 Адаптери для 36 В (118 В × 2) (додаткова приналежність) 11 Адаптер для мак- симальної напруги 36–40 В (додаткова приналежність) 12 Вилка живлення заряд- ного пристрою для акумуляторів 13 Зарядний пристрій для акумуляторів (додат- кове приладдя) 14 Гніздо зарядного пристрою для акумуляторів 15 Поясний ремінь 16 Гніздо 17 Ремінь регулювання

19 Підставка для акумуляторів

ОПИС РОБОТИ ОБЕРЕЖНО: Перед регулюванням або перевіркою роботи необхідно переконатись, що пристрій вимкнено. Заряджання пристрою ОБЕРЕЖНО: Після завершення заря- джання обов’язково від’єднайте вилку живлення зарядного пристрою від джерела напруги змінного струму, від’єднайте гніздо зарядного пристрою для акумуляторів і при- кріпіть кришку акумулятора. УВАГА: Зарядний пристрій для акумуляторів призначений тільки для заряджання порта- тивного блока живлення MAKITA. Заборонено використовувати його з іншою метою або для заряджання акумуляторів інших виробників. УВАГА: Якщо зарядний пристрій для акуму- ляторів підключений до пристрою, інструмент або машина не запустяться. У цьому випадку слід від’єднати зарядний пристрій для акуму- ляторів від пристрою. УВАГА: Якщо під час заряджання відбудеться занадто сильне підвищення або зниження температури акумулятора, заряджання може припинитися. У цьому випадку слід зачекати, поки температура акумулятора не повернеться до звичайних параметрів, для чого необхідно нагріти або охолодити акумулятор, а після цього відновити заряджання.

1. Зніміть кришку акумулятора, повернувши її.

2. Зіставте виступ на гнізді зарядного пристрою

для акумуляторів із відповідною частиною на ште- кері пристрою, потім прикріпіть гніздо до штекера, повернувши розетку. ► Рис.3: 1. Виступ 2. Гніздо 3. Штекер

3. Підключіть вилку живлення зарядного при-

строю для акумуляторів до джерела напруги змін- ного струму з відповідними параметрами.

4. Після завершення заряджання від’єднайте

гніздо зарядного пристрою для акумуляторів і при- кріпіть кришку акумулятора. Під час заряджання головний індикатор живлення загоряється червоним кольором, а індикаторні лампи відображають залишок заряду акумулятора. Після завершення заряджання головний індикатор живлення та індикаторні лампи згаснуть.

Індикаторні лампи Залишок

(від 0 % до 25 %)259 УКРАЇНСЬКА Кнопка живлення та індикатор акумулятора ОБЕРЕЖНО: Перш ніж включати пристрій, переконайтеся в тому, що інструмент або машину вимкнено. В іншому випадку інструмент або машина можуть раптово ввімкнутися та запо- діяти травму. ПРИМІТКА: Якщо ввімкнути інструмент або машину відразу після ввімкнення пристрою, інстру- мент або машина можуть не запуститися. У цьому випадку знову запустіть інструмент або машину. ► Рис.4: 1. Кнопка живлення 2. Індикаторна лампа

3. Головний індикатор живлення

Щоб увімкнути живлення, натисніть кнопку жив- лення. Головний iндикатор живлення засвітиться зеленим. Щоб вимкнути живлення, натисніть та утри- муйте кнопку живлення протягом кількох секунд. ПРИМІТКА: Якщо пристрій і підключений інстру- мент або машина не використовуватимуться про- тягом 8 годин, пристрій автоматично вимкнеться. Головний індикатор живлення блимає зеленим у таких випадках:

• Штекер адаптера або електроінструмента / машини не підключений до гнізда пристрою. У цьому випадку підключіть штекер адаптера або електроінструмента / машини до розетки

• Акумулятор розряджений. У цьому випадку зарядіть пристрій.

• Акумулятор перегрівся або температура при- строю є занизькою. У цьому випадку слід охолодити пристрій або нагріти його. Якщо головний індикатор живлення блимає попе- ремінно червоним і зеленим, вимкніть живлення, а потім увімкніть його знов. Якщо головний індикатор живлення продовжує блимати червоним і зеленим по черзі після ввімкнення живлення, зверніться до місцевого сервісного центру Makita для проведення

Відображення залишку заряду акумулятора Натисніть кнопку живлення на пристрої, щоб відо- бразилися дані про залишок заряду акумулятора. Індикаторні лампи вмикаються приблизно на 5 секунд. Індикаторні лампи Залишок

Горить Вимк. Блимає від 75 % до 100 % від 50 % до 75 % від 25 % до 50 % від 0 % до 25 %

ПРИМІТКА: Залежно від умов використання та температури довкілля показання можуть трохи відрізнятися від фактичного значення. ПРИМІТКА: Якщо інструмент або машину осна- щено індикаторами залишку заряду акумулятора, звертайте увагу не на індикатори інструмента або машини, а на індикатори цього пристрою. ПРИМІТКА: Якщо блимає кілька індикаторних ламп, акумулятор перегрівся. У цьому випадку охолодіть акумулятор. Система захисту інструмента / машини / акумулятора Інструмент або машина оснащені системою захи- сту інструмента або машини та акумулятора. Ця система автоматично вимикає живлення двигуна з метою подовження терміну служби інструмента або машини й ресурсу акумулятора. Інструмент або машина автоматично зупиняється під час роботи, якщо інструмент, машина або акумулятор перебува- ють у зазначених далі умовах. Захист від перевантаження Якщо під час використання інструмента, машини або акумулятора споживається забагато струму, інструмент або машина автоматично зупиняється. У такому випадку вимкніть інструмент або машину та припиніть роботу, під час виконання якої сталося перевантаження інструмента або машини. Щоб перезапустити інструмент або машину, ввімкніть її знову.260 УКРАЇНСЬКА Захист від перегрівання За перегрівання інструмента, машини або акуму- лятора інструмент або машина зупиняється авто- матично. У цьому випадку дайте інструменту або машині та акумулятору охолонути, перш ніж знову вмикати обладнання. Захист від надмірного розрядження Коли залишку заряду акумулятора недостатньо, інструмент або машина зупиняється автоматично, а за натискання кнопки живлення блимає індикаторна лампа. У такому разі вийміть акумулятор з інстру- мента або машини та зарядіть. Світловий індикатор низького заряду акумулятора для блока живлення, розрахованого на максимальну напругу 36–40 В Додаткове обладнання Цей адаптер оснащено світловим індикатором, який сповіщає користувача про виснаження заряду акумулятора. Миготіння світлового індикатора вказує на низький заряд акумулятора. Світловий індикатор загоряється, якщо акумулятор розряджений або спрацювала система захисту акумулятора. ПРИМІТКА: Якщо інструмент / машина використо- вується протягом тривалого часу, інструмент / машина може зупинятися автоматично без миго- тіння світлового індикатора. ПРИМІТКА: Час, після якого індикатор починає миготіти, залежить від температури навколиш- нього середовища й стану акумулятора. ► Рис.5: 1. Світловий індикатор низького заряду акумулятора Використання відділення для

ОБЕРЕЖНО: Не використовуйте цей пристрій, коли шнур зафіксовано застібкою з липучкою з відділення для адаптера. Адаптери можна покласти до відділення для адап- тера, як показано на рисунку. ► Рис.6: 1. Адаптер 2. Відділення для адаптера

ОБЕРЕЖНО: Перед виконанням будь-яких робіт із пристроєм обов’язково вимкніть його. Збирання пристрою

1. Прикріпіть акумулятор до опорної пластини

плечового ременя в зборі, як показано на рисунку. ► Рис.7: 1. Акумулятор 2. Опорна пластина ОБЕРЕЖНО: Переконайтеся в тому, що акумулятор надійно прикріплено до опорної пластини. В іншому випадку акумулятор може впасти під час перенесення або використання та стати причиною травми. Якщо ви бачите червоний індикатор, як показано на рисунку, акумулятор не зафіксований повністю. ► Рис.8: 1. Червоний індикатор ОБЕРЕЖНО: Будьте обережні, щоб не затиснути пальці між акумулятором і опорною пластиною під час установки акумулятора. ОБЕРЕЖНО: Під час виймання акумуля- тора натисніть кнопку блокування, надійно утримуючи при цьому рукоятку. Перед вий- мання акумулятора переведіть поясний ремінь у максимально нижнє положення. ► Рис.9: 1. Ручка 2. Кнопка блокування

2. Відрегулюйте положення поясного ременя.

Потягніть вгору важіль регулювання висоти, потім відрегулюйте положення поясного ременя, зсу- нувши опорну пластину, і поверніть важіль у вихідне

► Рис.10: 1. Важіль регулювання висоти 2. Опорна пластина 3. Поясний ремінь ОБЕРЕЖНО: Під час регулювання поло- ження поясного ременя обов’язково покладіть пристрій таким чином, щоб акумулятор був спрямований вниз, як показано на рисунку. УВАГА: Якщо важіль регулювання висоти послаблено, затягніть гайку важеля регулю- вання висоти. Не затягуйте гайку надто сильно. Через це важіль регулювання висоти не зможе

► Рис.11: 1. Гайка ПРИМІТКА: Якщо опорну пластину важко зрушити, підніміть акумулятор за низ таким чином, щоб підставка не торкалася землі, а потім посуньте опорну пластину. ► Рис.12

3. Прикріпіть відділення для адаптера до пояс-

ного ременя застібкою з липучкою, як показано на

► Рис.13: 1. Відділення для адаптера ПРИМІТКА: Відділення для адаптера можна прикріпити на лівому або правому боці поясного ременя.261 УКРАЇНСЬКА

4. Відрегулюйте ширину плечового ременя за

допомогою ременя регулювання ширини. ► Рис.14: 1. Ремінь регулювання ширини

5. Надягніть пристрій, зафіксуйте пряжку поясного

ременя й відрегулюйте його довжину. ► Рис.15: 1. Пряжка ПРИМІТКА: Ремінь можна скласти й закріпити застібкою з липучкою, як показано на рисунку. ► Рис.16: 1. Ремінь

6. Відрегулюйте плечовий ремінь за довжиною.

► Рис.17: 1. Плечовий ремінь ПРИМІТКА: Ремінь можна скласти й закріпити застібкою з липучкою, як показано на рисунку. ► Рис.18: 1. Ремінь ОБЕРЕЖНО: Знімаючи пристрій, кладіть його на рівну та стійку поверхню, щоб пристрій

Знімаючи пристрій, роз’єднайте пряжку поясного ременя й повільно покладіть пристрій. ► Рис.19: 1. Пряжка

ОБЕРЕЖНО: Під час перенесення при- строю розташовуйте ремінь на обох плечах. В іншому випадку пристрій може впасти під час перенесення або використання й стати причиною

ОБЕРЕЖНО: У разі перенесення пристрою розташовуйте його на спині. В іншому випадку пристрій може впасти під час роботи й стати при- чиною травми. ОБЕРЕЖНО: Завжди вимикайте інструмент або машину перед увімкненням пристрою або підключенням штекера адаптера або електро- інструмента / машини до гнізда акумулятора. В іншому випадку інструмент або машина можуть раптово ввімкнутися та заподіяти травму. ПРИМІТКА: Адаптер на 18 В недоступний для цього пристрою. Підключення пристрою до інструмента або машини

1. Вийміть акумулятор з опорної пластини плечо-

вого ременя в зборі.

2. Витягніть шнур із лівого або правого боку аку-

мулятора. Під час витягування шнура обов’язково вставте його в тримачі, як показано на рисунку. ► Рис.20: 1. Шнур 2. Тримач

3. Прикріпіть акумулятор до опорної пластини

плечового ременя в зборі.

4. Надягніть пристрій.

5. Повністю вставте штекер адаптера або елек-

троінструмента / машини в гніздо акумулятора, щоб метка у вигляді стрілки на штекері збіглася з міткою

► Рис.21: 1. Штекер 2. Гніздо 3. Стрілка УВАГА: Під час виймання штекера з гнізда тримайтеся не за шнури, а за штекер і гніздо. В іншому випадку шнури можуть бути пошкоджені й стати причиною несправності пристрою. ПРИМІТКА: Штекер витягується з гнізда за пев- ного зусилля.

6. Установіть адаптери на інструмент або машину

так само, як касету з акумулятором. ► Рис.22: 1. Адаптер УВАГА: Для інструмента або машини з жив- ленням від акумулятора 36 В (18 В x 2) вико- ристовуйте адаптери на 36 В (18 В x 2). Для інструмента чи машини з живленням від аку- мулятора з максимальною напругою 36–40 В використовуйте адаптер, розрахований на максимальну напругу 36–40 В. Для інструмента або машини з безпосереднім приєднанням адаптер не потрібен. УВАГА: Під час установлення адаптерів на інструмент або машину переконайтеся, що адаптер із 2 шнурами встановлено так, як пока- зано на рисунку. Якщо адаптери встановлено неправильно, адаптер із 2 шнурами повністю вставити неможливо. Не намагайтеся вставити цей адап- тер, застосовуючи силу. Це може призвести до пошкодження інструмента чи машини. ► Рис.23: 1. Адаптер із 2 шнурами ► Рис.24: 1. Адаптер із 2 шнурами ПРИМІТКА: Напрямок шнура адаптера можна змінювати в діапазоні приблизно 180 градусів.

7. Натисніть кнопку живлення, щоб увімкнути

живлення. Щоб вимкнути живлення, натисніть та утримуйте кнопку живлення протягом кількох секунд. ► Рис.25: 1. Кнопка живлення Використання тримачів шнура ОБЕРЕЖНО: Приєднуйте до тримачів шнура лише шнур акумулятора. Не приєднуйте шнури адаптерів або електроінструмента / машини до тримачів шнура. Приєднання шнурів адаптерів або електроінструмента / машини може призвести до аварії або травми. ► Рис.26 ► Рис.27 Шнур акумулятора можна приєднати до тримачів шнура, як показано на рисунку. ► Рис.28: 1. Тримач шнура Також можна прикріпити шнур за допомогою тільки тримача шнура для поясного ременя, як показано на рисунку. ► Рис.29: 1. Тримач шнура262 УКРАЇНСЬКА Тримачі шнура можна прикріпити на лівому або пра- вому боці плечового ременя й поясного ременя. ► Рис.30: 1. Частина для кріплення тримача шнура ОБЕРЕЖНО: Прикріплюйте шнур до плечо- вого ременя тільки з лівого або правого боку таким чином, щоб шнур не накладався на пле- човий ремінь. ► Рис.31 Використання ремінця для підвішування Додаткове обладнання ОБЕРЕЖНО: Перед початком роботи пере- конайтеся, що ремінець для підвішування пра- вильно прикріплено до гачка на інструменті. Із цим інструментом можна використовувати ремі- нець для підвішування акумуляторної газонокосарки або акумуляторної штангової ланцюгової пили. Кріплення ремінця для підвішування

1. Прикріпіть гачки ремінця для підвішування до

кілець плечового ременя або поясного ременя, як показано на рисунку. Виберіть тип ремінця та спосіб з’єднання відповідно до умов використання. ► Рис.32: 1. Кільце 2. Гачок ► Рис.33: 1. Кільце 2. Гачок ► Рис.34: 1. Кільце 2. Гачок ► Рис.35: 1. Кільце 2. Гачок ПРИМІТКА: Якщо інструмент оснащено дугоподіб- ною рукояткою, прикріпіть ремінець таким чином, щоб він проходив крізь поясний ремінь, як пока- зано на рисунку. ► Рис.36: 1. Поясний ремінь 2. Ремінець

2. Прикріпіть гачок до інструмента.

► Рис.37: 1. Гачок Від’єднання інструмента Натисніть важелі на пряжці, щоб розблокувати її. ► Рис.38: 1. Важіль ПРИМІТКА: Деякі типи ремінців не оснащені

Зняття в аварійній ситуації

1. Щоб розблокувати пряжку, натисніть важелі на

пряжці поясного ременя. ► Рис.39: 1. Пряжка 2. Важіль

2. Зніміть плечовий ремінь, щоб від’єднати інстру-

мент і пристрій. ► Рис.40: 1. Плечовий ремінь

ОБСЛУГОВУВАННЯ ОБЕРЕЖНО: Перед виконанням огляду або обслуговуванням пристрою переконай- теся, що він вимкнений. УВАГА: Ніколи не використовуйте газолін, бензин, розріджувач, спирт та подібні речо- вини. Їх використання може призвести до зміни кольору, деформації або появи тріщин. Для забезпечення БЕЗПЕКИ та НАДІЙНОСТІ про- дукції, її ремонт, а також роботи з обслуговування або регулювання повинні виконуватись уповноваже- ними або заводськими сервісними центрами Makita із використанням запчастин виробництва компанії Makita.263 УКРАЇНСЬКА УСУНЕННЯ НЕСПРАВНОСТЕЙ Перш ніж звертатися з приводу ремонту інструмента, проведіть його перевірку самостійно. У разі виявлення несправності, яка не пояснюється в цій інструкції з експлуатації, не намагайтеся розібрати інструмент, машину або пристрій. Натомість зверніться до авторизованих сервісних центрів Makita, в яких для ремонту використо- вуються тільки запасні частини виробництва компанії Makita. Стан відхи- лення від норми

Причина Спосіб виправлення

або машина не запускається. - Зарядний пристрій приєднаний до пристрою. Вийміть зарядний пристрій із пристрою.

На інструмент або машину не встановлені

Установіть адаптери на інструмент або

Переконайтеся в надійності установки

Інструмент, машина або шнури адаптерів перегрілися. Дайте охолонути інструменту або машині, а також пристрою й адаптеру. Після охолодження вимкніть і знову ввімкніть живлення. Інструмент, машина або пристрій несправні. Зверніться до авторизованого сервісного центру Makita для виконання ремонту. Лампа блимає

Штекер адаптера або електроінструмента / машини не вставлено в гніздо акумулятора. Під’єднайте штекер до гнізда. Перевірте надійність з’єднання гнізда та

Пристрій перегрівся або температура при- строю є занизькою. Слід охолодити пристрій або нагріти

Залишку заряду акумулятора не достатньо. Зарядіть акумулятор. Лампа блимає червоним і зеле- ним по черзі. Пристрій виявив несправність. Вимкніть пристрій, а потім знов увімкніть. Інструмент, машина або пристрій несправні. Зверніться до авторизованого сервісного центру Makita для виконання ремонту.

загоряється. Пристрій не ввімкнено. Увімкніть пристрій. Залишку заряду акумулятора не достатньо. Зарядіть акумулятор. Пристрій несправний. Зверніться до авторизованого сервісного центру Makita для виконання ремонту. Заряджання не починається після підклю- чення зарядного

Пристрій перегрівся або температура при- строю є занизькою. Слід охолодити пристрій або нагріти

Лампа блимає червоним і зеле- ним по черзі. Пристроєм або зарядним пристроєм вияв- лено несправність. Вийміть гніздо зарядного пристрою для акумуляторів і знову підключіть його. Пристрій або зарядний пристрій є несправним. Зверніться до авторизованого сервісного центру Makita для виконання ремонту.

загоряється. Зарядний пристрій не підключений до належ- ного джерела напруги змінного струму. Підключіть зарядний пристрій до належ- ного джерела напруги змінного струму. Гніздо зарядного пристрою підключено неправильно. Правильно підключіть гніздо зарядного

Шнур живлення зарядного пристрою підклю- чений до зарядного пристрою неправильно. Правильно підключіть шнур живлення до зарядного пристрою. Пристрій або зарядний пристрій є несправним. Зверніться до авторизованого сервісного центру Makita для виконання ремонту. ДОДАТКОВЕ ПРИЛАДДЯ ОБЕРЕЖНО: Це додаткове та допоміжне обладнання рекомендовано використову- вати з інструментом Makita, зазначеним у цій інструкції з експлуатації. Використання будь- якого іншого додаткового та допоміжного облад- нання може становити небезпеку травмування. Використовуйте додаткове та допоміжне облад- нання лише за призначенням. У разі необхідності отримати допомогу в більш детальному ознайомленні з оснащенням звертай- тесь до місцевого сервісного центру Makita.

• Оригінальний зарядний пристрій Makita

• Плечовий ремінь ПРИМІТКА: Деякі елементи списку можуть вхо- дити до комплекту інструмента як стандартне приладдя. Вони можуть відрізнятися залежно від країни.264 РУССКИЙ РУССКИЙ (Оригинальные инструкции) ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель: PDC1200
