MANUALE UTENTE PDC1200 MAKITA

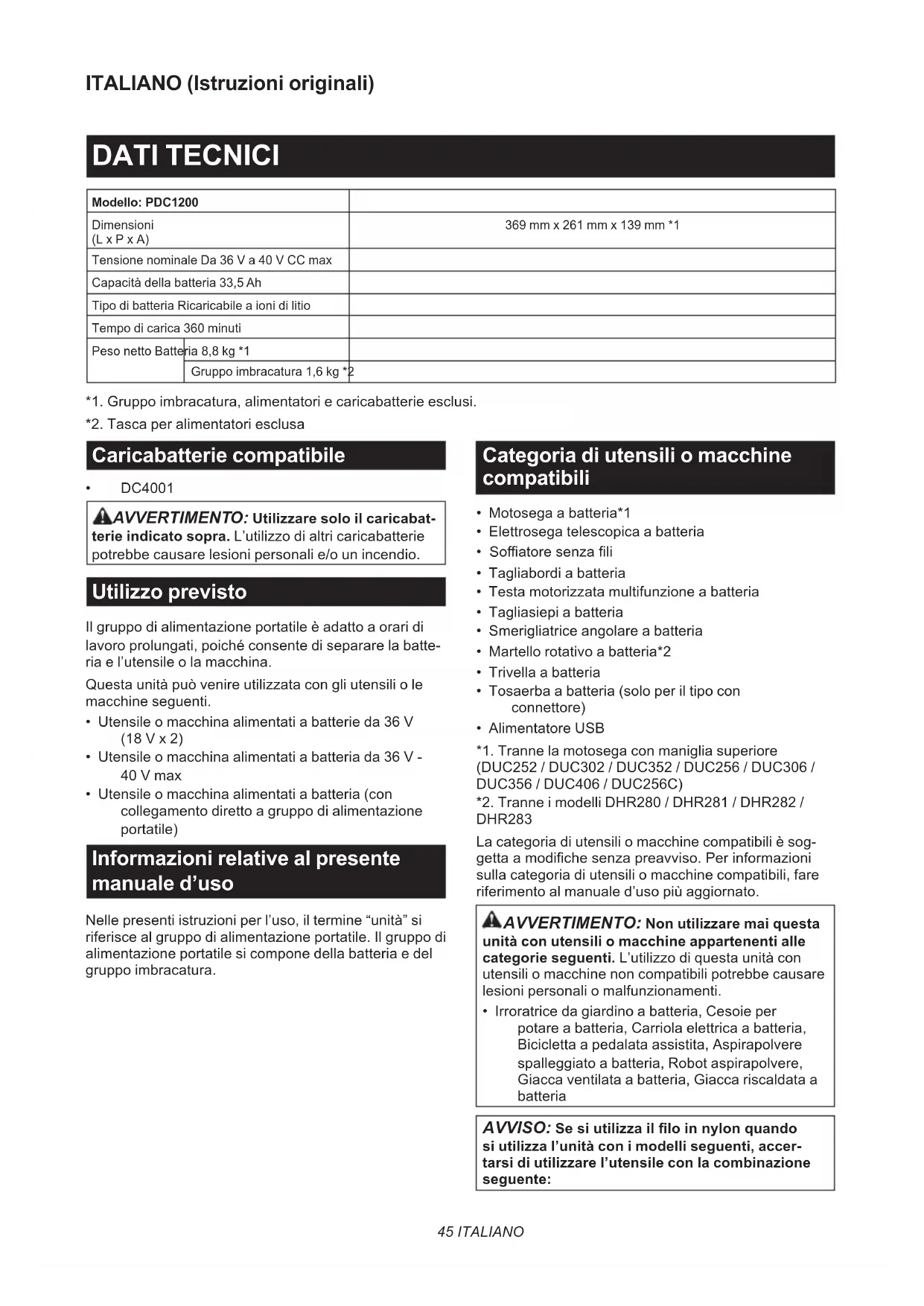

Gruppo di alimentazione portatile ISTRUZIONI PER L’USO 45

• DC4001 AVVERTIMENTO: Utilizzare solo il caricabat- terie indicato sopra. L’utilizzo di altri caricabatterie potrebbe causare lesioni personali e/o un incendio. Utilizzo previsto Il gruppo di alimentazione portatile è adatto a orari di lavoro prolungati, poiché consente di separare la batte- ria e l’utensile o la macchina. Questa unità può venire utilizzata con gli utensili o le macchine seguenti.

• Utensile o macchina alimentati a batterie da 36 V (18 V x 2)

• Utensile o macchina alimentati a batteria da 36 V - 40 V max

• Utensile o macchina alimentati a batteria (con collegamento diretto a gruppo di alimentazione portatile) Informazioni relative al presente manuale d’uso Nelle presenti istruzioni per l’uso, il termine “unità” si riferisce al gruppo di alimentazione portatile. Il gruppo di alimentazione portatile si compone della batteria e del gruppo imbracatura. Categoria di utensili o macchine compatibili

• Motosega a batteria*1

• Elettrosega telescopica a batteria

• Tagliabordi a batteria

• Testa motorizzata multifunzione a batteria

• Tagliasiepi a batteria

• Smerigliatrice angolare a batteria

• Tosaerba a batteria (solo per il tipo con connettore)

• Alimentatore USB *1. Tranne la motosega con maniglia superiore

(DUC252 / DUC302 / DUC352 / DUC256 / DUC306 /

DUC356 / DUC406 / DUC256C) *2. Tranne i modelli DHR280 / DHR281 / DHR282 / DHR283 La categoria di utensili o macchine compatibili è sog- getta a modiche senza preavviso. Per informazioni sulla categoria di utensili o macchine compatibili, fare riferimento al manuale d’uso più aggiornato. AVVERTIMENTO: Non utilizzare mai questa unità con utensili o macchine appartenenti alle categorie seguenti. L’utilizzo di questa unità con utensili o macchine non compatibili potrebbe causare lesioni personali o malfunzionamenti.

• Irroratrice da giardino a batteria, Cesoie per potare a batteria, Carriola elettrica a batteria, Bicicletta a pedalata assistita, Aspirapolvere spalleggiato a batteria, Robot aspirapolvere, Giacca ventilata a batteria, Giacca riscaldata a batteria AVVISO: Se si utilizza il lo in nylon quando si utilizza l’unità con i modelli seguenti, accer- tarsi di utilizzare l’utensile con la combinazione seguente:46 ITALIANO Modello DUR364L / DUR365U / DUR366L /

DUR368A / DUR368L / DUX60

Utensile da taglio e diametro di taglio Testina da taglio in nylon con diametro di taglio di 350 mm Diametro del lo in nylon 2,0 mm *. La testina da taglio in nylon non è disponibile a seconda della propria area geograca di residenza. NOTA: Per il modello DUB362 In ambienti ad alta temperatura, la macchina potrebbe arrestarsi durante l’uso a causa del sistema di protezione della macchina stessa. Simboli Le gure seguenti mostrano i simboli utilizzati per l’apparecchio. Accertarsi di comprenderne il signicato prima dell’uso. Leggere il manuale d’uso. Per ridurre il rischio di lesioni personali, tenere il cavo elettrico lontano dagli ostacoli. Non esporre la batteria all’acqua o alla pioggia. Non gettare la batteria nel fuoco. Non cortocircuitare la batteria. Li-ion Solo per le nazioni dell’EU A causa della presenza di componenti pericolosi nelle apparecchiature, i riuti di apparecchiature elettriche ed elettroniche, accumulatori e batterie potrebbero pro- durre un impatto negativo sull’ambiente e sulla salute umana. Non smaltire elettrodomestici elettrici ed elettronici o batterie insieme ai riuti domestici! In conformità alla direttiva europea sui riuti di apparecchiature elettriche ed elettroniche (RAEE), sugli accumulatori e le batterie, nonché sui riuti di accumulatori e batterie, e al suo adattamento alle nor- mative nazionali, i riuti di apparecchiature elettriche ed elettroniche, batterie e accu- mulatori vanno conservati separatamente e conferiti a un punto di raccolta separato per i riuti comunali, operando in con- formità alle normative per la protezione dell’ambiente. Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull’apparecchio. AVVERTENZE DI SICUREZZA Avvertenze relative alla sicurezza del gruppo di alimentazione portatile

1. Prima dell’uso, accertarsi di leggere il manuale

d’uso dell’utensile o della macchina.

2. Non sollevare né trasportare questa unità

a󰀨errando solo il cavo elettrico. Non tirare il cavo elettrico mentre si sta indossando o utilizzando questa unità.

3. Prima di indossare o togliersi l’unità, rimuo-

vere la presa dall’utensile o dalla macchina.

4. Quando si lascia l’utensile o la macchina,

accertarsi di rimuovere la presa volante dall’u- tensile o dalla macchina, oppure rimuovere l’unità dal proprio corpo.

5. Fare attenzione a non inciampare nel cavo

elettrico durante l’uso.

6. Non utilizzare questa unità su superci insta-

bili, oppure in ubicazioni elevate instabili.

7. Durante l’uso, tenere il cavo elettrico lontano

dagli ostacoli. Qualora il cavo elettrico si impigli in un ostacolo, potrebbe causare gravi lesioni personali.

8. Non inserire gli alimentatori nel caricabatterie.

9. Prima dell’uso, ispezionare l’unità, inclusi

i cavi elettrici e l’imbracatura. Qualora siano danneggiati, rivolgersi a un centro di assistenza autorizzato locale Makita per le riparazioni.

10. Quando si intende ssare il cavo elettrico al

portacavo, accertarsi di ssarlo lentamente e saldamente.

11. Prima di tentare di e󰀨ettuare interventi di

ispezione o manutenzione sull’utensile o la macchina, accertarsi sempre che questi ultimi siano spenti e che la presa volante sia stata rimossa.

12. Quando si intende utilizzare questa unità con

un utensile dotato di una lama, accertarsi di tenere il cavo elettrico lontano dalla lama.

13. Quando si indossa l’unità, non indossare

alcun oggetto, ad esempio imbracature di sicu- rezza o tracolle, che potrebbe interferire con la funzione di distacco di emergenza dell’unità.

14. Non utilizzare questa unità mentre ci si arram-

15. Non utilizzare questa unità quando si sta

indossando una giacca ventilata a batteria o una giacca riscaldata a batteria.

16. Non esporre questa unità alle scintille.

17. Quando si intende utilizzare questa unità

senza indossarla, o quando si intende instal- lare l’unità sull’utensile o sulla macchina, accertarsi di appoggiare l’unità.

18. Non smontare, riparare o modicare questa

19. Fare attenzione a non far restare impigliate

l’imbracatura, la cintura o le cinghie nell’uten- sile o nella macchina.

20. Quando si utilizza l’unità, fare attenzione a

non tagliare i cavi elettrici con l’utensile o la macchina.

21. Quando si mette l’unità in posizione verticale

mediante il supporto della batteria, accertarsi di collocare l’unità su una supercie piana.

22. Tenere corpi estranei, quali schegge di metallo

e acqua, lontani dallo spinotto dell’unità.

23. Non utilizzare l’utensile o la macchina in pros-

simità di linee elettriche ad alta tensione.

24. Utilizzare esclusivamente il caricabatte-

rie dedicato per l’unità. Non utilizzare altri caricabatterie.

25. Non danneggiare il contenitore della batteria

né appoggiare alcunché sull’unità.

27. Non trasportare l’unità mantenendola per il

supporto della batteria o per la cinghia di rego- lazione della larghezza.

28. Riporre l’unità al chiuso.

29. Non inserire né ssare alcunché tra la batteria

e il supporto della batteria.

30. Non appendere alcunché al supporto della

batteria. Istruzioni di sicurezza importanti relative alla batteria

1. Prima di utilizzare la batteria, leggere tutte

le istruzioni e le indicazioni delle avvertenze riportate (1) sul caricabatterie, (2) sulla batteria e (3) sul prodotto che utilizza la batteria.

2. Non smontare la batteria.

3. Qualora il tempo di utilizzo si riduca ecces-

sivamente, interrompere immediatamente l’utilizzo dell’utensile. In caso contrario, si può incorrere nel rischio di surriscaldamento, possibili ustioni e persino un’esplosione.

4. Qualora l’elettrolita entri in contatto con gli

occhi, sciacquarli con acqua pulita e richie- dere immediatamente assistenza medica. Questa eventualità può risultare nella perdita della vista.

5. Non cortocircuitare la batteria:

(1) Non toccare i terminali con alcun mate- riale conduttivo. (2) Evitare di conservare la batteria in un contenitore insieme ad altri oggetti metal- lici quali chiodi, monete, e così via. (3) Non esporre la batteria all’acqua o alla pioggia. Un cortocircuito della batteria può causare un grande usso di corrente, un surriscalda- mento, possibili ustioni e persino un guasto.

6. Non riporre né utilizzare l’utensile o la mac-

china e la batteria in ubicazioni in cui la tempe- ratura possa raggiungere o superare i 50°C.

7. Non incenerire la batteria, anche qualora sia

gravemente danneggiata o completamente esaurita. La batteria può esplodere, se a con- tatto con il fuoco.

8. Fare attenzione a non far cadere e a non col-

9. Non utilizzare una batteria danneggiata.

10. Le batterie a ioni di litio contenute sono

soggette ai requisiti del regolamento sul tra- sporto di merci pericolose (Dangerous Goods Legislation). Per trasporti commerciali, ad esempio da parte di terzi o spedizionieri, è necessario osservare dei requisiti speciali sull’imballaggio e sull’etichetta. Per la preparazione dell’articolo da spedire, è richiesta la consulenza di un esperto in materiali pericolosi. Attenersi anche alle normative nazio- nali, che potrebbero essere più dettagliate. Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muovere liberamente all’interno dell’imballaggio.

11. Quando si intende smaltire la batteria, rimuo-

verla dall’utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.

12. Utilizzare la batteria esclusivamente con i

prodotti specicati da Makita. L’installazione della batteria in prodotti non compatibili potrebbe risultare in incendi, calore eccessivo, esplosioni o perdite di liquido elettrolitico.

13. Se l’utensile o la macchina non vengono uti-

lizzati per un periodo di tempo prolungato, la batteria deve essere rimossa dall’utensile.

14. Tenere la batteria fuori dalla portata dei

ISTRUZIONI. ATTENZIONE: Utilizzare solo batterie origi- nali Makita. L’utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risul- tare nello scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invali- dare la garanzia Makita per l’utensile e il caricabatte- rie Makita. Suggerimenti per preservare la durata massima della batteria

1. Caricare la batteria prima che si scarichi com-

pletamente. Interrompere sempre l’utilizzo dell’utensile o della macchina e caricare la batteria quando si nota che la potenza dell’u- tensile è diminuita.

2. Non ricaricare mai una batteria completamente

carica. La sovraccarica riduce la vita utile della batteria.

3. Caricare la batteria a una temperatura

ambiente compresa tra 10°C e 40°C. Lasciar ra󰀨reddare una batteria estremamente calda, prima di caricarla.

4. Caricare la batteria se non la si è utilizzata

per un periodo di tempo prolungato (più di sei mesi).48 ITALIANO

DESCRIZIONE DELLE PARTI

► Fig.1 1 Piastra di base 2 Batteria 3 Maniglia 4 Pulsante di blocco 5 Portacavo 6 Tasca per alimentatori 7 Pulsante di accensione 8 Spinotto della batteria 9 Spinotto dell’alimentatore 10 Alimentatori per 36 V (18 V x 2) (accessorio opzionale) 11 Alimentatore per 36 V - 40 V max (accessorio opzionale) 12 Spina di alimentazione del caricabatterie 13 Caricabatteria (accesso- rio opzionale) 14 Presa volante del caricabatterie 15 Cintura 16 Presa 17 Cinghia di regolazione della larghezza 18 Gruppo imbracatura (accessorio opzionale) 19 Supporto della batteria - - DESCRIZIONE DELLE FUNZIONI ATTENZIONE: Accertarsi sempre che l’unità sia spenta, prima di regolare o controllare le fun- zioni dell’unità. Carica dell’unità ATTENZIONE: Dopo che la carica è stata completata, accertarsi di rimuovere la spina di alimentazione del caricabatterie dalla fonte di tensione CA, quindi rimuovere la presa volante del caricabatterie e applicare il cappuccio della batteria. AVVISO: Il caricabatterie è destinato esclusi- vamente alla carica del gruppo di alimentazione portatile MAKITA. Non utilizzarlo mai ad altri scopi o per batterie di altri produttori. AVVISO: Quando il caricabatterie viene collegato all’unità, l’utensile o la macchina non si avvia. In questo caso, rimuovere il caricabatterie dall’unità. AVVISO: Qualora la temperatura della batteria diventi bassa o elevata durante la carica, quest’ul- tima potrebbe arrestarsi. In questo caso, atten- dere che la temperatura della batteria torni nor- male facendo riscaldare o ra󰀨reddare la batteria, rispettivamente, quindi riavviare la carica.

1. Rimuovere il cappuccio della batteria ruotandolo.

► Fig.2: 1. Cappuccio

2. Allineare la sporgenza sulla presa volante del cari-

cabatterie con la controparte sullo spinotto dell’unità, quindi applicare la presa volante sullo spinotto ruotando la presa volante. ► Fig.3: 1. Sporgenza 2. Presa 3. Spinotto

3. Collegare la spina di alimentazione del caricabat-

terie alla fonte di tensione CA corretta.

4. Dopo il completamento della carica, rimuovere

la presa volante del caricabatterie, quindi applicare il cappuccio della batteria. Durante la carica, l’indicatore luminoso di accensione principale si illumina in rosso, e gli indicatori luminosi indicano la carica residua della batteria. Quando la carica è stata completata, l’indicatore luminoso di accensione principale e gli indicatori luminosi si spengono. Indicatore luminoso di accen- sione principale Indicatori luminosi Carica residua Illuminato Spento Lampeggiante Carica in corso (dal 75% al 100%) Carica in corso (dal 50% al 75%) Carica in corso (dal 25% al 50%) Carica in corso (da 0% al 25%) Pulsante di accensione e indicatore delle batterie ATTENZIONE: Prima di accendere l’unità, accertarsi che l’utensile o la macchina siano spenti. In caso contrario, l’utensile o la macchina potrebbero avviarsi improvvisamente e causare lesioni personali. NOTA: Qualora si accenda l’utensile o la macchina subito dopo aver acceso l’unità, l’utensile o la mac- china potrebbero non avviarsi. In questo caso, riav- viare l’utensile o la macchina. ► Fig.4: 1. Pulsante di accensione 2. Indicatore lumi- noso 3. Indicatore luminoso di accensione principale Per accendere l’unità, premere il pulsante di accen- sione. L’indicatore luminoso di accensione principale si illumina in verde. Per spegnere l’unità, premere il pul- sante di accensione per qualche secondo.49 ITALIANO NOTA: Qualora l’unità e l’utensile o la macchina collegati vengano lasciati incustoditi per 8 ore, l’unità si spegne automaticamente. L’indicatore luminoso di accensione principale lampeg- gia in verde nelle condizioni seguenti:

• Lo spinotto dell’alimentatore, dell’utensile elet- trico o della macchina non è collegato alla presa volante dell’unità. In questo caso, collegare lo spinotto dell’alimen- tatore, dell’utensile elettrico o della macchina alla presa volante dell’unità.

• La batteria è scarica. In questo caso, caricare l’unità.

• La batteria è surriscaldata o la temperatura dell’u- nità è bassa. In questo caso, far ra󰀨reddare l’unità o far riscal- dare l’unità, rispettivamente. Qualora l’indicatore luminoso di accensione principale lampeggi in rosso e in verde alternati, spegnere l’unità, quindi riaccenderla. Qualora l’indicatore luminoso di accensione principale continui a lampeggiare in rosso e in verde alternati dopo aver acceso l’unità, rivolgersi a un centro di assistenza autorizzato Makita per la riparazione. Indicazione della carica residua della batteria Per indicare la carica residua della batteria, premere il pulsante di accensione sull’unità. Gli indicatori luminosi si illuminano per 5 secondi circa. Indicatori luminosi Carica residua Illuminato Spento Lampeggiante Dal 75% al 100% Dal 50% al 75% Dal 25% al 50% Da 0% al 25% Caricare la batteria. La batteria potrebbe essersi guastata. NOTA: A seconda delle condizioni d’uso e della temperatura ambiente, l’indicazione potrebbe variare leggermente rispetto alla carica e󰀨ettiva. NOTA: Qualora l’utensile o la macchina dispongano di indicatori luminosi della carica residua delle batte- rie, non fare riferimento agli indicatori luminosi dell’u- tensile o della macchina, ma agli indicatori luminosi di questa unità. NOTA: Qualora più indicatori luminosi lampeggino, la batteria è surriscaldata. In questo caso, far ra󰀨red- dare la batteria. Sistema di protezione dell’utensile, della macchina e della batteria L’utensile o la macchina sono dotati di un sistema di protezione dell’utensile o della macchina, nonché della batteria. Questo sistema interrompe automaticamente l’alimentazione al motore per prolungare la vita utile dell’utensile o della macchina e quella della batteria. L’utensile o la macchina si arrestano automaticamente durante il funzionamento, qualora l’utensile, la mac- china o la batteria vengano a trovarsi in una delle con- dizioni seguenti: Protezione dal sovraccarico Quando l’utensile, la macchina o la batteria vengono utilizzati in un modo che causi un assorbimento di ener- gia elevato in modo anomalo, l’utensile o la macchina si arrestano automaticamente. In questa circostanza, spegnere l’utensile o la macchina e interrompere l’ap- plicazione che ha causato il sovraccarico dell’utensile o della macchina. Quindi, accendere l’utensile o la mac- china per ricominciare. Protezione dal surriscaldamento Quando l’utensile, la macchina o la batteria sono surri- scaldati, l’utensile o la macchina si arrestano automati- camente. In questo caso, lasciar ra󰀨reddare l’utensile o la macchina e la batteria, prima di riaccendere l’utensile o la macchina. Protezione dalla sovrascarica Quando la carica della batteria non è su󰀩ciente, l’uten- sile o la macchina si arrestano automaticamente, e un indicatore luminoso lampeggia quando si preme il pul- sante di accensione. In questo caso, rimuovere la batte- ria dall’utensile o dalla macchina e caricare la batteria.50 ITALIANO Indicatore luminoso di carica bassa della batteria dell’alimentatore per 36 V - 40 V max Accessorio opzionale Questo alimentatore o󰀨re un indicatore luminoso che notica all’utente la carica bassa o assente della batteria. Quando l’indicatore luminoso sta lampeggiando, signi- ca che la carica residua della batteria è diventata bassa. Quando l’indicatore luminoso si illumina, signica che la carica della batteria è completamente esaurita o che il sistema di protezione della batteria si è attivato. NOTA: Quando si utilizzano l’utensile o la macchina continuativamente, questi ultimi potrebbero arrestarsi automaticamente senza far lampeggiare l’indicatore luminoso. NOTA: La tempistica di lampeggiamento dell’indi- catore luminoso varia a seconda della temperatura ambiente e dello stato della batteria. ► Fig.5: 1. Indicatore luminoso di carica bassa della batteria Uso della tasca per alimentatori ATTENZIONE: Non utilizzare questa unità con il cavo elettrico ssato utilizzando la fascetta in velcro della tasca per alimentatori. È possibile inserire gli alimentatori nella tasca per ali- mentatori, come indicato nella gura. ► Fig.6: 1. Alimentatore 2. Tasca per alimentatori MONTAGGIO ATTENZIONE: Prima di e󰀨ettuare qualsiasi intervento sull’unità, accertarsi sempre che l’u- nità sia spenta. Montaggio dell’unità

1. Montare la batteria sulla piastra di base del

gruppo imbracatura, come indicato nella gura. ► Fig.7: 1. Batteria 2. Piastra di base ATTENZIONE: Accertarsi che la batteria sia ssata saldamente alla piastra di base. In caso contrario, la batteria potrebbe cadere quando si indossa o si utilizza l’unità, e causare lesioni personali. Se è possibile vedere l’indicatore rosso, come indicato nella gura, la batteria non è bloccata completamente. ► Fig.8: 1. Indicatore rosso ATTENZIONE: Quando si monta la batteria, fare attenzione a non far restare incastrate le dita o i pollici tra la batteria e la piastra di base. ATTENZIONE: Quando si intende rimuovere la batteria, premere il pulsante di blocco mentre si mantiene saldamente la maniglia. Prima di rimuovere la batteria, impostare la cintura sulla posizione più bassa. ► Fig.9: 1. Maniglia 2. Pulsante di blocco

2. Regolare la posizione della cintura. Tirare verso

l’alto la leva di regolazione dell’altezza, regolare la posi- zione della cintura facendo scorrere la piastra di base, quindi riportare in posizione la leva. ► Fig.10: 1. Leva di regolazione dell’altezza 2. Piastra di base 3. Cintura ATTENZIONE: Quando si intende regolare la posizione della cintura, accertarsi di appoggiare l’unità in modo che la batteria sia rivolta verso il basso, come indicato nella gura. AVVISO: Qualora la leva di regolazione dell’al- tezza sia allentata, serrare il dado della leva di regolazione dell’altezza. Quando si intende serrare il dado, non serrarlo eccessivamente. In caso contra- rio, la leva di regolazione dell’altezza non si sposta. ► Fig.11: 1. Dado NOTA: Qualora risulti di󰀩coltoso far scorrere la pia- stra di base, sollevare leggermente la parte inferiore della batteria in modo che il supporto non tocchi il suolo, quindi far scorrere la piastra di base. ► Fig.12

3. Fissare la tasca per alimentatori alla cintura con la

fascetta in velcro, come indicato nella gura. ► Fig.13: 1. Tasca per alimentatori NOTA: È possibile ssare la tasca per alimentatori sul lato sinistro o sul lato destro della cintura.

4. Regolare la larghezza dell’imbracatura utilizzando

la cinghia di regolazione della larghezza. ► Fig.14: 1. Cinghia di regolazione della larghezza

5. Indossare l’unità, bloccare la bbia della cintura,

quindi regolare la lunghezza della cintura. ► Fig.15: 1. Fibbia NOTA: È possibile piegare e ssare la cinghia con la fascetta in velcro, come indicato nella gura. ► Fig.16: 1. Cinghia

6. Regolare la lunghezza dell’imbracatura.

► Fig.17: 1. Imbracatura NOTA: È possibile piegare e ssare la cinghia con la fascetta in velcro, come indicato nella gura. ► Fig.18: 1. Cinghia ATTENZIONE: Quando si intende appoggiare l’unità, collocarla su una supercie piana e sta- bile, in modo da non far cadere l’unità. Quando si intende appoggiare l’unità, sbloccare la b- bia della cintura, quindi appoggiare l’unità lentamente. ► Fig.19: 1. Fibbia51 ITALIANO FUNZIONAMENTO ATTENZIONE: Quando si indossa l’unità, accertarsi di indossare l’imbracatura su entrambe le spalle. In caso contrario, l’unità potrebbe cadere quando la si indossa o la si utilizza, e causare lesioni personali. ATTENZIONE: Quando si indossa l’unità, accertarsi di indossare l’unità sulla schiena. In caso contrario, l’unità potrebbe cadere durante l’uso e causare lesioni personali. ATTENZIONE: Spegnere sempre l’utensile o la macchina, prima di accendere l’unità o di col- legare lo spinotto dell’alimentatore, dell’utensile elettrico o della macchina alla presa volante della batteria. In caso contrario, l’utensile o la macchina potrebbero avviarsi improvvisamente e causare lesioni personali. NOTA: L’alimentatore per 18 V non è disponibile per questa unità. Collegamento dell’unità all’utensile o alla macchina

1. Rimuovere la batteria dalla piastra di base del

2. Estrarre il cavo elettrico dal lato sinistro o dal lato

destro della batteria. Quando si estrae il cavo elettrico, accertarsi di inserire il cavo elettrico nei supporti, come indicato nella gura. ► Fig.20: 1. Cavo elettrico 2. Supporto

3. Montare la batteria sulla piastra di base del

4. Indossare l’unità.

5. Inserire lo spinotto dell’alimentatore, dell’utensile

elettrico o della macchina no in fondo nella presa volante della batteria, in modo che il simbolo della freccia sullo spinotto sia allineato con quello sulla presa volante. ► Fig.21: 1. Spinotto 2. Presa 3. Simbolo della freccia AVVISO: Quando si intende scollegare lo spi- notto dalla presa, non a󰀨errare i cavi elettrici, ma a󰀨errare lo spinotto e la presa. In caso contrario, i cavi elettrici potrebbero venire danneggiati e causare un malfunzionamento dell’unità. NOTA: Lo spinotto e la presa si scollegano, se vi si applica un determinato carico.

6. Installare gli alimentatori nell’utensile o nella mac-

china in modo analogo alla cartuccia della batteria. ► Fig.22: 1. Alimentatore AVVISO: Per utensili o macchine alimentati con batterie da 36 V (18 V x 2), utilizzare gli alimenta- tori per 36 V (18 V x 2). Per utensili o macchine ali- mentati con una batteria da 36 V - 40 V, utilizzare l’alimentatore per 36 V - 40 V max. Per utensili o macchine del tipo a collegamento diretto, non è richiesto alcun alimentatore. AVVISO: Quando si intende installare gli alimen- tatori sull’utensile o sulla macchina, accertarsi di installare l’alimentatore dotato di 2 cavi elettrici nella posizione indicata nella gura. Se si installano gli alimentatori in modo errato, non è possibile inserire no in fondo l’alimen- tatore dotato di 2 cavi elettrici. In questo caso, non inserire forzatamente l’alimentatore. In caso contrario, l’utensile o la macchina potrebbero venire danneggiati. ► Fig.23: 1. Alimentatore con 2 cavi elettrici ► Fig.24: 1. Alimentatore con 2 cavi elettrici NOTA: La direzione del cavo elettrico dell’alimen- tatore può venire modicata su un arco di circa 180 gradi.

7. Per accendere l’unità, premere il pulsante di

accensione. Per spegnere l’unità, premere il pulsante di accensione per qualche secondo. ► Fig.25: 1. Pulsante di accensione Uso dei portacavi ATTENZIONE: Fissare ai portacavi esclusiva- mente il cavo elettrico della batteria. Non ssare il cavo elettrico degli alimentatori, dell’utensile elettrico o della macchina ai portacavi. Il ssaggio del cavo elettrico degli alimentatori, dell’utensile elet- trico o della macchina potrebbe favorire gli incidenti e causare lesioni personali. ► Fig.26 ► Fig.27 È possibile ssare il cavo elettrico della batteria ai portacavi, come indicato nella gura. ► Fig.28: 1. Portacavo È anche possibile ssare il cavo elettrico utilizzando solo il portacavo della cintura, come indicato nella gura. ► Fig.29: 1. Portacavo È possibile ssare i portacavi sul lato sinistro o sul lato destro dell’imbracatura e della cintura. ► Fig.30: 1. Parte a cui ssare il portacavo ATTENZIONE: Accertarsi di ssare il cavo elettrico all’imbracatura solo sul lato sinistro o solo sul lato destro, in modo che il cavo elettrico non si incroci con l’imbracatura. ► Fig.3152 ITALIANO Uso della fascia di sospensione Accessorio opzionale ATTENZIONE: Prima dell’uso, accertarsi che la fascia di sospensione sia ssata correttamente all’anello di aggancio presente sull’utensile. Con questa unità è possibile utilizzare la fascia di sospensione per il tagliabordi a batteria o l’elettrosega telescopica a batteria. Montaggio della fascia di sospensione

1. Fissare i ganci della fascia di sospensione agli

anelli dell’imbracatura o alla cintura, come indicato nella gura. Selezionare il tipo di fascia e il metodo di colle- gamento adeguati al proprio utilizzo. ► Fig.32: 1. Anello 2. Gancio ► Fig.33: 1. Anello 2. Gancio ► Fig.34: 1. Anello 2. Gancio ► Fig.35: 1. Anello 2. Gancio NOTA: Se l’utensile è del tipo con manubrio, montare la fascia in modo che passi attraverso l’interno della cintura, come indicato nella gura. ► Fig.36: 1. Cintura 2. Fascia

2. Montare il gancio sull’utensile.

► Fig.37: 1. Gancio Distacco dell’utensile Premere le leve sulla bbia per sbloccare quest’ultima. ► Fig.38: 1. Leva NOTA: La bbia potrebbe non essere in dotazione, a seconda del tipo di fascia. Distacco di emergenza

1. Premere le leve sulla bbia della cintura per sbloc-

l’unità. ► Fig.40: 1. Imbracatura MANUTENZIONE ATTENZIONE: Accertarsi sempre che l’unità sia spenta, prima di tentare di e󰀨ettuare interventi di ispezione o manutenzione. AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe. Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione e di regolazione devono essere eseguiti da un centro di assistenza autorizzato Makita, utiliz- zando sempre ricambi Makita.53 ITALIANO

RISOLUZIONE DEI PROBLEMI

Prima di richiedere riparazioni, eseguire un’ispezione personalmente. Qualora si rilevi un problema che non è illu- strato nel manuale, non tentare di smontare l’utensile, la macchina o l’unità. Rivolgersi, invece, ai centri di assistenza autorizzati Makita, utilizzando sempre pezzi di ricambio Makita per le riparazioni. Stato di anomalia Indicatore luminoso di accensione principale Causa Misura correttiva L’utensile o la macchina non si avviano. - Il caricabatterie è collegato all’unità. Rimuovere il caricabatterie dall’unità. L’indicatore luminoso si illumina in verde. Gli alimentatori non sono installati sull’utensile o sulla macchina. Installare gli alimentatori sull’utensile o sulla macchina. Controllare che gli alimentatori siano installati saldamente. L’utensile, la macchina o i cavi elettrici degli alimentatori sono surriscaldati. Far ra󰀨reddare l’utensile o la mac- china, l’unità e l’alimentatore. Dopo averlo fatto ra󰀨reddare, spegnere e riaccendere l’apparecchio. L’utensile, la macchina o l’unità sono guasti. Rivolgersi ai centri di assistenza autorizzati Makita per la riparazione. L’indicatore luminoso lampeggia in verde. Lo spinotto dell’alimentatore, dell’u- tensile elettrico o della macchina e la presa volante della batteria non sono collegati tra di loro. Collegare lo spinotto alla presa. Vericare che lo spinotto e la presa siano collegati saldamente. L’unità è surriscaldata, oppure la temperatura dell’unità è bassa. Far ra󰀨reddare l’unità, oppure riscal- dare l’unità, rispettivamente. La carica residua delle batterie non è su󰀩ciente. Caricare la batteria. L’indicatore luminoso lampeggia in rosso e in verde alternati. L’unità ha rilevato un’anomalia. Spegnere e riaccendere l’unità. L’utensile, la macchina o l’unità sono guasti. Rivolgersi ai centri di assistenza autorizzati Makita per la riparazione. L’indicatore luminoso non si illumina. L’unità non è accesa. Accendere l’unità. La carica residua delle batterie non è su󰀩ciente. Caricare la batteria. L’unità è guasta. Rivolgersi ai centri di assistenza autorizzati Makita per la riparazione. La carica non si avvia quando il caricabatterie è collegato. L’indicatore luminoso lampeggia in rosso. L’unità è surriscaldata, oppure la temperatura dell’unità è bassa. Far ra󰀨reddare l’unità, oppure riscal- dare l’unità, rispettivamente. L’indicatore luminoso lampeggia in rosso e in verde alternati. L’unità o il caricabatterie hanno rilevato un’anomalia. Rimuovere la presa volante del caricabatterie, quindi ricollegarla. L’unità o il caricabatterie sono guasti. Rivolgersi ai centri di assistenza autorizzati Makita per la riparazione. L’indicatore luminoso non si illumina. Il caricabatterie non è collegato a una fonte di tensione CA corretta. Collegare il caricabatterie a una fonte di tensione CA corretta. La presa volante del caricabatterie non è collegata correttamente. Collegare correttamente la presa volante del caricabatterie. Il cavo di alimentazione del carica- batterie non è collegato corretta- mente al caricabatterie. Collegare correttamente il cavo di alimentazione al caricabatterie. L’unità o il caricabatterie sono guasti. Rivolgersi ai centri di assistenza autorizzati Makita per la riparazione. ACCESSORI OPZIONALI ATTENZIONE: Questi accessori o compo- nenti aggiuntivi sono consigliati per l’uso con l’u- tensile Makita specicato nel presente manuale. L’impiego di altri accessori o componenti aggiuntivi può costituire un rischio di lesioni alle persone. Utilizzare gli accessori o i componenti aggiuntivi solo per il loro scopo pressato. Per ottenere ulteriori dettagli relativamente a questi accessori, rivolgersi a un centro di assistenza Makita.

• Caricabatterie originale Makita

• Alimentatori per 36 V (18 V x 2)

• Alimentatore per 36 V - 40 V max
