Tipo di prodotto	Convertitore / Adattatore per batteria
Marca	Makita
Modello	BAP182
Tensione di ingresso	18 V (x2 batterie)
Tensione di uscita	36 V
Batterie compatibili	Makita 18 V (eccetto BL1815)
Applicazioni	Alimentare utensili Makita 36 V per lavoro continuo
Indicatore di carica	Visualizzazione carica rimanente per ogni batteria (spie LED)
Funzioni di protezione	Protezione contro sovraccarico, surriscaldamento, tensione anomala
Fissaggio	Gancio per cintura, tracolla opzionale
Dimensioni (circa)	200 x 150 x 100 mm
Peso (circa)	0,6 kg
Manutenzione	Pulire con un panno asciutto; non immergere in acqua
Istruzioni di sicurezza	Leggere il manuale; non utilizzare con batteria da 14,4 V; non trasportare per il cavo

Domande frequenti - BAP182 MAKITA

Quali batterie posso usare con il BAP182?

Il BAP182 accetta due batterie Makita 18 V. Non usare la batteria BL1815. Le batterie da 14,4 V non sono compatibili.

Come installare le batterie nel convertitore?

Far scorrere la leva di blocco per aprire il coperchio, inserire le batterie fino in fondo finché la parte rossa del pulsante non è più visibile, quindi richiudere e bloccare il coperchio.

Cosa significa il lampeggio delle spie di carica?

Il lampeggio della spia inferiore per una batteria indica carica bassa. L'utensile non funzionerà se una delle due batterie è scarica. Sostituire la batteria scarica con una carica.

Posso usare il BAP182 con una sola batteria?

No, il convertitore richiede tassativamente due batterie 18 V per funzionare. L'uso con una sola batteria non è possibile.

Perché il mio utensile si ferma improvvisamente?

Ciò può essere dovuto a sovraccarico, surriscaldamento o batteria scarica. Il sistema di protezione interrompe automaticamente l'alimentazione. Lasciare raffreddare l'apparecchio o caricare le batterie.

Come fissare il convertitore alla cintura?

Usare il gancio fornito per agganciarlo alla cintura. Si può anche rimuovere il gancio e far passare la cintura direttamente nell'apposito alloggiamento.

Posso caricare la batteria tramite l'adattatore?

No, non inserire l'adattatore per collegamento all'utensile nel caricabatterie. La carica non è possibile in questo modo.

Cosa fare se le tre spie di entrambe le batterie lampeggiano alternativamente?

Ciò indica un possibile malfunzionamento del convertitore (BCV01). Contattare il rivenditore o un centro assistenza Makita per un'ispezione.

Qual è la tensione di uscita del BAP182?

Quando sono installate due batterie 18 V, la tensione di uscita è 36 V, consentendo di alimentare gli utensili Makita previsti per questa tensione.

Come pulire il convertitore?

Pulirlo con un panno morbido e asciutto. Non usare acqua o solventi. Assicurarsi che i contatti siano puliti per un buon funzionamento.

MANUALE UTENTE BAP182 MAKITA

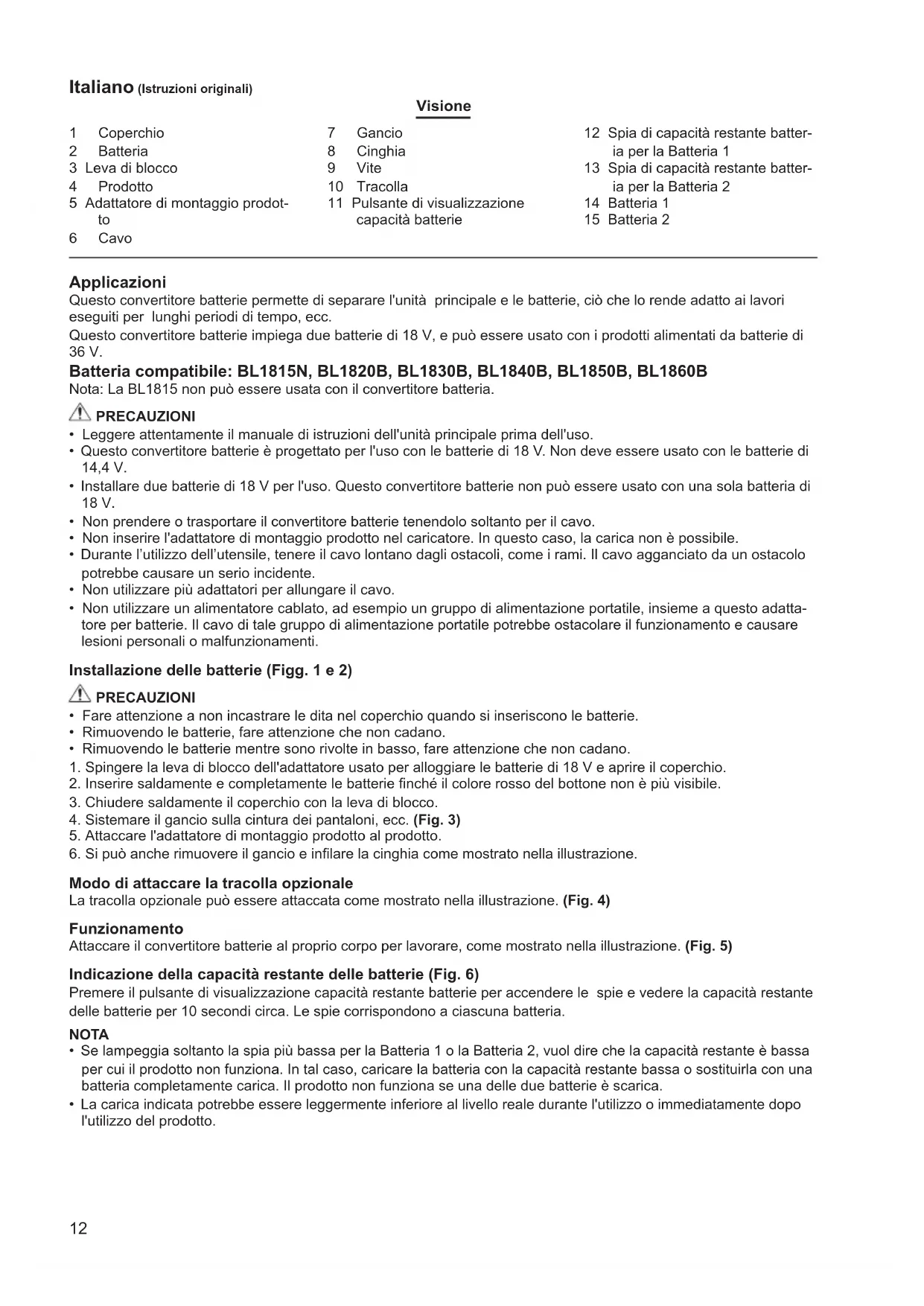

I Convertitore batteria Manuale di istruzioni

Italiano (Istruzioni originali)

		Visione
1	Coperchio	7	Gancio	12 Spia di capacità restante batteria per la Batteria 1
2	Batteria	8	Cinghia
3	Leva di blocco	9	Vite	13 Spia di capacità restante batteria per la Batteria 2
4	Prodotto	10	Tracolla
5	Adattatore di montaggio prodotto	11	Pulsante di visualizzazione capacità batterie	14 Batteria 1
6	Cavo			15 Batteria 2

Applicazioni

Questo convertitore batterie permette di separare l'unità principale e le batterie, ciò che lo rende adatto ai lavori eseguiti per lunghi periodi di tempo, ecc.

Questo convertitore batterie impiega due batterie di 18 V, e può essere usato con i prodotti alimentati da batterie di 36 V.

Nota: La BL1815 non può essere usata con il convertitore batteria.

PRECAUZIONI

• Leggere attentamente il manuale di istruzioni dell'unità principale prima dell'uso.
• Questo convertitore batterie è progettato per l'uso con le batterie di 18 V. Non deve essere usato con le batterie di 14,4 V.
• Installare due batterie di 18 V per l'uso. Questo convertitore batterie non può essere usato con una sola batteria di 18 V.
• Non prendere o trasportare il convertitore batterie tenendolo soltanto per il cavo.
• Non inserire l'adattatore di montaggio prodotto nel caricatore. In questo caso, la carica non è possibile.
• Durante l'utilizzo dell'utensile, tenere il cavo lontano dagli ostacoli, come i rami. Il cavo agganciato da un ostacolo potrebbe causare un serio incidente.
• Non utilizzare più adattatori per allungare il cavo.
• Non utilizzare un alimentatore cablato, ad esempio un gruppo di alimentazione portatile, insieme a questo adattatore per batterie. Il cavo di tale gruppo di alimentazione portatile potrebbe ostacolare il funzionamento e causare lesioni personali o malfunzionamenti.

Installazione delle batterie (Figg. 1 e 2)

PRECAUZIONI

• Fare attenzione a non incastrare le dita nel coperchio quando si inseriscono le batterie.
• Rimuovendo le batterie, fare attenzione che non cadano.
• Rimuovendo le batterie mentre sono rivolte in basso, fare attenzione che non cadano.
• Spingere la leva di blocco dell'adattatore usato per alloggiare le batterie di 18 V e aprire il coperchio.
• Inserire saldamente e completamente le batterie finché il colore rosso del bottone non è più visibile.
• Chiudere saldamente il coperchio con la leva di blocco.
• Sistemare il gancio sulla cintura dei pantaloni, ecc. (Fig. 3)
• Attaccare l'adattatore di montaggio prodotto al prodotto.
• Si può anche rimuovere il gancio e infilare la cinghia come mostrato nella illustrazione.

Modo di attaccare la tracolla opzionale

La tracolla opzionale può essere attaccata come mostrato nella illustrazione. (Fig. 4)

Funzionamento

Attaccare il convertitore batterie al proprio corpo per lavorare, come mostrato nella illustrazione. (Fig. 5)

Indicazione della capacità restante delle batterie (Fig. 6)

Premere il pulsante di visualizzazione capacità restante batterie per accendere le spie e vedere la capacità restante delle batterie per 10 secondi circa. Le spie corrispondono a ciascuna batteria.

NOTA

• Se lampeggia soltanto la spia più bassa per la Batteria 1 o la Batteria 2, vuol dire che la capacità restante è bassa per cui il prodotto non funziona. In tal caso, caricare la batteria con la capacità restante bassa o sostituirla con una batteria completamente carica. Il prodotto non funziona se una delle due batterie è scarica.
• La carica indicata potrebbe essere leggermente inferiore al livello reale durante l'utilizzo o immediatamente dopo l'utilizzo del prodotto.

Modo di leggere l'indicazione della capacità restante delle batterie

Spie (Batteria 1 o Batteria 2)			Carica restante o significato dell'indicazione
: Accesa	[2008] : Spenta	[WZBT] : Lampeg-giante
			Dal 50% al 100%
[TSX]			Dal 20% al 50%
			Dal 0% al 20%
[SWC4]			Caricare la batteria
o

- A seconda delle condizioni di utilizzo e della temperatura ambiente, la capacità restante potrebbe non essere indicata correttamente.

Esempio di indicazione della carica restante (Batteria 1: 80%, Batteria 2: 10%)

Batteria 1 Batteria	2

Indicazione anormale durante l'uso

Il BCV01 indica vari stati usando l'indicazione della capacità restante delle batterie.

Spie				Significato dell'indicazione
	[BZTT] : Accesa : Spenta		: Lampeg-giante
Batteria 1 E
	[3X20]			Si potrebbe essere verificato un malfunzionamento del BCV01.
		[3Z4Z]	[6D20]
				La funzione di protezione si è attivata.
				La funzione di protezione si è attivata.
		[DH7Z]	[06XH]
				Caricare la batteria.
		[T6ZZ]		Il BCV01 ha rilevato una tensione anormalmente alta.

1. Malfunzionamento del BCV01

Se le tre spie della Batteria 1 e le tre spie della Batteria 2 si accendono alternativamente, si potrebbe essere verificato un malfunzionamento del BCV01. Rivolgersi al rivenditore o al Centro di Assistenza Makita più vicino per richiedere l'ispezione e/o la riparazione.

1. Funzione di protezione del BCV01

Se si usa continuamente il prodotto con un alto carico, il motore potrebbe arrestarsi automaticamente. Ciò è causato dalla funzione di protezione del BCV01, e non è un malfunzionamento. Se il prodotto non funziona anche se si azionano i suoi interruttori, smettere di usarlo, staccare il prodotto e le batterie dal BCV01 e lasciare raffreddare il BCV01.

1. Funzione di protezione batterie

Le batterie sono dotate di una funzione interna di protezione, che interrompe automaticamente la corrente per prolungarne la vita di servizio. Se durante l'utilizzo si verificano le condizioni seguenti, il motore si arresta automaticamente, ma ciò è causato dalla funzione di protezione delle batterie e non è un malfunzionamento.

Se la temperatura delle batterie sale oltre un certo livello, il motore si arresta automaticamente e rimane fermo anche se si azionano gli interruttori. In tal caso, smettere di usare le batterie, rimuovere le batterie dal BCV01 e lasciare raffreddare le batterie o caricarle.

Quando la capacità delle batterie diventa bassa, il motore del prodotto si arresta automaticamente. Se il prodotto non funziona anche se si azionano gli interruttori, rimuovere le batterie dal BCV01 e caricarle.

1. Rilevamento di una tensione anormalmente alta del BCV01

Se il BCV01 rileva una tensione anormalmente alta delle batterie, il motore si arresta automaticamente. Ciò è causato dalla funzione di protezione del BCV01, e non è un malfunzionamento. In tal caso, il motore rimane fermo anche se si azionano gli interruttori.

Rimuovere le batterie dal BCV01 e usare altre batterie con una tensione normale.

NOTA

Se il prodotto si arresta automaticamente senza alcuna indicazione del BCV01

Se si verifica un sovraccarico del prodotto, l'uscita di corrente si arresta automaticamente per prolungare la vita di servizio delle batterie. Ciò è causato dalla funzione di protezione delle batterie e non è un malfunzionamento. Inoltre, in questo caso il BCV01 non mostra alcuna indicazione, ma ciò non è un malfunzionamento. In tal caso, rilasciare l'interruttore ed eliminare la causa del sovraccarico. Il prodotto può poi essere usato di nuovo azionando di nuovo l'interruttore.
