Typ produktu	Konwerter / Adapter baterii
Marka	Makita
Model	BAP182
Napięcie wejściowe	18 V (x2 baterie)
Napięcie wyjściowe	36 V
Kompatybilne baterie	Makita 18 V (oprócz BL1815)
Zastosowania	Zasilanie narzędzi Makita 36 V do ciągłej pracy
Wskaźnik naładowania	Wyświetlanie pozostałego ładunku dla każdej baterii (wskaźniki LED)
Funkcje ochronne	Ochrona przed przeciążeniem, przegrzaniem, nieprawidłowym napięciem
Mocowanie	Hak do paska, opcjonalny pasek na ramię
Wymiary (ok.)	200 x 150 x 100 mm
Waga (ok.)	0,6 kg
Konserwacja	Czyścić suchą szmatką; nie zanurzać w wodzie
Zalecenia bezpieczeństwa	Przeczytać instrukcję; nie używać z baterią 14,4 V; nie przenosić za przewód

Często zadawane pytania - BAP182 MAKITA

Jakich baterii mogę używać z BAP182?

BAP182 akceptuje dwie baterie Makita 18 V. Nie używaj baterii BL1815. Baterie 14,4 V nie są kompatybilne.

Jak zainstalować baterie w konwerterze?

Przesuń dźwignię blokady, aby otworzyć pokrywę, włóż baterie do oporu, aż czerwona część przycisku nie będzie widoczna, a następnie zamknij i zablokuj pokrywę.

Co oznacza miganie wskaźników naładowania?

Miganie dolnego wskaźnika dla jednej baterii oznacza niski poziom naładowania. Narzędzie nie będzie działać, jeśli jedna z dwóch baterii jest wyczerpana. Wymień słabą baterię na naładowaną.

Czy mogę używać BAP182 z jedną baterią?

Nie, konwerter wymaga dwóch baterii 18 V do działania. Użycie z jedną baterią nie jest możliwe.

Dlaczego moje narzędzie nagle się zatrzymuje?

Może to być spowodowane przeciążeniem, przegrzaniem lub rozładowaną baterią. System ochronny automatycznie odcina zasilanie. Pozostaw urządzenie do ostygnięcia lub naładuj baterie.

Jak przymocować konwerter do paska?

Użyj dołączonego haka, aby zaczepić go na pasku. Możesz również zdjąć hak i przewlec pasek bezpośrednio przez przeznaczone do tego gniazdo.

Czy mogę ładować baterię przez adapter?

Nie, nie wkładaj adaptera do podłączenia narzędzia do ładowarki. Ładowanie w ten sposób nie jest możliwe.

Co zrobić, gdy trzy wskaźniki obu baterii migają naprzemiennie?

Oznacza to możliwą awarię konwertera (BCV01). Skontaktuj się ze sprzedawcą lub centrum serwisowym Makita w celu sprawdzenia.

Jakie jest napięcie wyjściowe BAP182?

Gdy zainstalowane są dwie baterie 18 V, napięcie wyjściowe wynosi 36 V, co umożliwia zasilanie narzędzi Makita przeznaczonych na to napięcie.

Jak czyścić konwerter?

Wytrzyj go miękką, suchą szmatką. Nie używaj wody ani rozpuszczalników. Upewnij się, że styki są czyste dla prawidłowego działania.

INSTRUKCJA OBSŁUGI BAP182 MAKITA

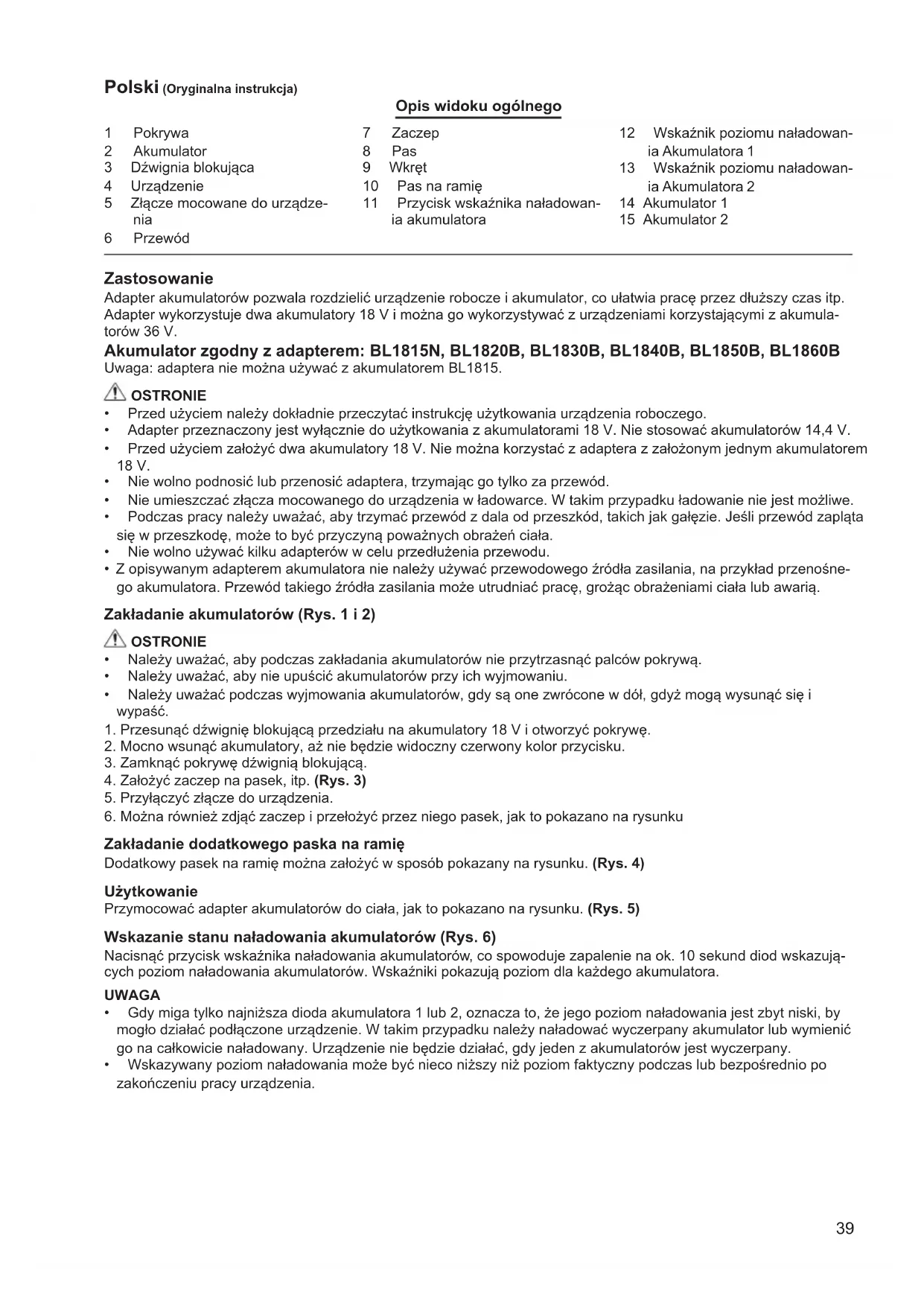

PL Konwerter Akumulatorów Instrukcja obsługi

Polski (Oryginalna instrukcja)

		Opis widoku ogólnego
1	Pokrywa	7	Zaczep	12 Wskaźnik poziomu naładowania Akumulatora 1
2	Akumulator	8	Pas
3	Dźwignia blokująca	9	Wkręt	13 Wskaźnik poziomu naładowania Akumulatora 2
4	Urządzenie	10	Pas na ramię
5	Złącze mocowane do urządzenia	11	Przycisk wskaźnika naładowania akumulatora	14 Akumulator 1
				15 Akumulator 2
6	Przewód

Zastosowanie

Adapter akumulatorów pozwala rozdzielić urządzenie robocze i akumulator, co ułatwia pracę przez dłuższy czas itp. Adapter wykorzystuje dwa akumulatory 18 V i można go wykorzystywać z urządzeniami korzystającymi z akumulatorów 36 V.

Uwaga: adaptera nie można używać z akumulatorem BL1815.

OSTRONIE

• Przed użyciem należy dokładnie przeczytać instrukcję użytkowania urządzenia roboczego.
• Adapter przeznaczony jest wyłącznie do użytkowania z akumulatorami 18 V. Nie stosować akumulatorów 14,4 V.
• Przed użyciem założyć dwa akumulatory 18 V. Nie można korzystać z adaptera z założonym jednym akumulatorem 18 V.
• Nie wolno podnosić lub przenosić adaptera, trzymając go tylko za przewód.
• Nie umieszczać złącza mocowanego do urządzenia w ładowarce. W takim przypadku ładowanie nie jest możliwe.
• Podczas pracy należy uważać, aby trzymać przewód z dala od przeszkód, takich jak gałęzie. Jeśli przewód zapłąta się w przeszkodę, może to być przyczyną poważnych obrażeń ciała.
• Nie wolno używać kilku adapterów w celu przedłużenia przewodu.
• Z opisywanym adapterem akumulatora nie należy używać przewodowego źródła zasilania, na przykład przenośnego akumulatora. Przewód takiego źródła zasilania może utrudniać pracę, grożąc obrażeniami ciała lub awarią.

Zakładanie akumulatorów (Rys. 1 i 2)

OSTRONIE

• Należy uważać, aby podczas zakładania akumulatorów nie przytrzasnąć palców pokrywą.
• Należy uważać, aby nie upuścić akumulatorów przy ich wyjmowaniu.
• Należy uważać podczas wyjmowania akumulatorów, gdy są one zwrócone w dół, gdyż mogą wysunąć się i wypaść.
• Przesunąć dźwignię blokującą przedziału na akumulatory 18 V i otworzyć pokrywę.
• Mocno wsunąć akumulatory, aż nie będzie widoczny czerwony kolor przycisku.
• Zamknąć pokrywę dźwignią blokującą.
• Założyć zaczep na pasek, itp. (Rys. 3)
• Przyłączyć złącze do urządzenia.
• Można również zdjąć zaczep i przełożyć przez niego pasek, jak to pokazano na rysunku

Zakładanie dodatkowego paska na ramię

Dodatkowy pasek na ramię można założyć w sposób pokazany na rysunku. (Rys. 4)

Użytkowanie

Przymocować adapter akumulatorów do ciała, jak to pokazano na rysunku. (Rys. 5)

Wskazanie stanu naładowania akumulatorów (Rys. 6)

Nacisnąć przycisk wskaźnika naładowania akumulatorów, co spowoduje zapalenie na ok. 10 sekund diod wskazujących poziom naładowania akumulatorów. Wskaźniki pokazują poziom dla każdego akumulatora.

UWAGA

• Gdy miga tylko najniższa dioda akumulatora 1 lub 2, oznacza to, że jego poziom naładowania jest zbyt niski, by mogło działać podłączone urządzenie. W takim przypadku należy naładować wyczerpany akumulator lub wymienić go na całkowicie naładowany. Urządzenie nie będzie działać, gdy jeden z akumulatorów jest wyczerpany.
• Wskazywany poziom naładowania może być nieco niższy niż poziom faktyczny podczas lub bezpośrednio po zakończeniu pracy urządzenia.

Odczytywanie poziomu naładowania akumulatora

Wskaźniki (akumulator 1 lub akumulator 2)			Stan naładowania lub inne wskazania
: Wł	: Wył	: Miga
			50 – 100%
			20 – 50%
			0 – 20%
lub			Naładuj akumulator

• Poziom naładowania akumulatorów może być wskazywany nieprawidłowo ze względu na warunki użytkowania i temperaturę otoczenia.

Przykład wskazania poziomu naładowania (Akumulator 1: 80%, Akumulator 2: 10%)

Nietypowe wskazania podczas użytkowania

BCV01 wskazuje różne stany podczas odczytu poziomu naładowania akumulatorów.

Wskaźniki			Treść wskazania
Akumulator 1 Akumulator 2
↑↓			Mogła wystąpić usterka BCV01.
			Zadziałało zabezpieczenie.
			Zadziałało zabezpieczenie.
			Naładuj akumulator.
			Wykryto zbyt wysokie napięcie w BCV01.

1. Usterka BCV01

Gdy trzy diody wskaźnika akumulatora 1 i trzy diody wskaźnika akumulatora 2 migają na zmianę, może to oznaczać usterkę BCV01. Należy się skontaktować ze sprzedawcą lub najbliższym punktem sprzedaży firmy Makita, aby zlecić kontrolę lub naprawę.

2. Zabezpieczenie BCV01

Gdy urządzenie jest użytkowane przez dłuższy czas przy dużym obciążeniu, silnik może zatrzymać się automatycznie. Wynika to z działania zabezpieczenia BCV01 i nie stanowi usterki. Jeśli urządzenie nie działa mimo użycia włącznika urządzenia, należy przerwać użytkowanie, odłączyć urządzenie oraz akumulatory od BCV01 i pozwolić, aby BCV01 ostygł.

3. Zabezpieczenie akumulatorów

Akumulatory są wyposażone w wewnętrzne zabezpieczenie, które automatycznie odcina zasilanie, aby przedłużyć żywotność akumulatora. Jeśli wystąpi jedna z poniższych sytuacji podczas użytkowania narzędzia, silnik zatrzyma się automatycznie – wynika to z zabezpieczenia akumulatora i nie stanowi usterki.

Gdy temperatura akumulatora wzrośnie powyżej określonej granicy, silnik zatrzymuje się automatycznie i pozostaje wyłączony nawet, gdy zostaną użyte włączniki urządzenia. W takim przypadku należy przerwać użytkowanie akumulatorów, wyjąć je z BCV01 i pozwolić, aby ostygły lub też naładować je.

Gdy poziom naładowania akumulatorów spadnie, silnik urządzenia zatrzyma się automatycznie. Jeśli urządzenie nie działa mimo użycia włącznika urządzenia, należy wyjąć akumulatory z BCV01 i naładować je.

4. Wykrycie zbyt wysokiego napięcia w BCV01

Gdy BCV01 wykryje zbyt wysokie napięcie akumulatora, silnik urządzenia zatrzymuje się automatycznie. Wynika to z działania zabezpieczenia BCV01 i nie stanowi usterki. W takim wypadku silnik pozostaje wyłączony nawet, gdy zostaną użyte włączniki urządzenia.

Wyjąć akumulatory z BCV01 i użyć innych akumulatorów z prawidłowym napięciem.

UWAGA

Gdy urządzenie zatrzyma się automatycznie bez żadnych wskazań BCV01

Gdy wystąpi przeciążenie urządzenia, zasilanie zostaje odcięte automatycznie, aby przedłużyć żywotność akumulatora. Wynika to z działania zabezpieczenia akumulatora i nie stanowi usterki. Poza tym, w takim przypadku brak jest jakichkolwiek wskazań BCV01, ale nie oznacza to usterki. Gdy tak się stanie, należy zwolnić włącznik i usunąć przyczynę przeciążenia. Urządzenie można ponownie uruchomić poprzez użycie włącznika.
