GEBRUIKSAANWIJZING BAP182 MAKITA

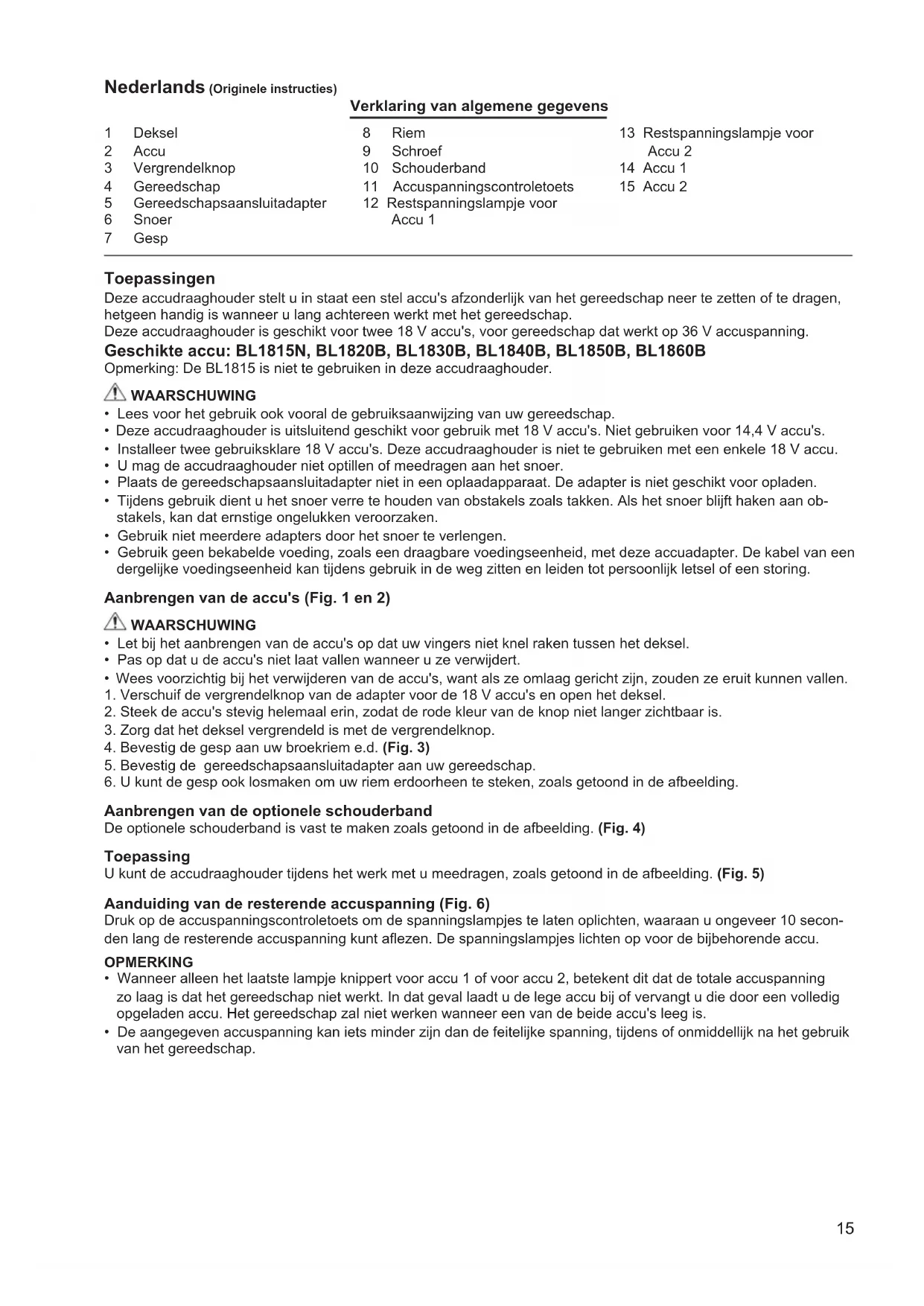

• Lees voor het gebruik ook vooral de gebruiksaanwijzing van uw gereedschap.

• Deze accudraaghouder is uitsluitend geschikt voor gebruik met 18 V accu's. Niet gebruiken voor 14,4 V accu's.

• Installeer twee gebruiksklare 18 V accu's. Deze accudraaghouder is niet te gebruiken met een enkele 18 V accu.

• U mag de accudraaghouder niet optillen of meedragen aan het snoer.

• Plaats de gereedschapsaansluitadapter niet in een oplaadapparaat. De adapter is niet geschikt voor opladen.

• Tijdens gebruik dient u het snoer verre te houden van obstakels zoals takken. Als het snoer blijft haken aan ob- stakels, kan dat ernstige ongelukken veroorzaken.

• Gebruik niet meerdere adapters door het snoer te verlengen.

• Gebruik geen bekabelde voeding, zoals een draagbare voedingseenheid, met deze accuadapter. De kabel van een dergelijke voedingseenheid kan tijdens gebruik in de weg zitten en leiden tot persoonlijk letsel of een storing. Aanbrengen van de accu's (Fig. 1 en 2) WAARSCHUWING

• Let bij het aanbrengen van de accu's op dat uw vingers niet knel raken tussen het deksel.

• Pas op dat u de accu's niet laat vallen wanneer u ze verwijdert.

• Wees voorzichtig bij het verwijderen van de accu's, want als ze omlaag gericht zijn, zouden ze eruit kunnen vallen.

1. Verschuif de vergrendelknop van de adapter voor de 18 V accu's en open het deksel.

2. Steek de accu's stevig helemaal erin, zodat de rode kleur van de knop niet langer zichtbaar is.

3. Zorg dat het deksel vergrendeld is met de vergrendelknop.

4. Bevestig de gesp aan uw broekriem e.d. (Fig. 3)

5. Bevestig de gereedschapsaansluitadapter aan uw gereedschap.

6. U kunt de gesp ook losmaken om uw riem erdoorheen te steken, zoals getoond in de afbeelding.

Aanbrengen van de optionele schouderband De optionele schouderband is vast te maken zoals getoond in de afbeelding. (Fig. 4) Toepassing U kunt de accudraaghouder tijdens het werk met u meedragen, zoals getoond in de afbeelding. (Fig. 5) Aanduiding van de resterende accuspanning (Fig. 6) Druk op de accuspanningscontroletoets om de spanningslampjes te laten oplichten, waaraan u ongeveer 10 secon- denlangderesterendeaccuspanningkuntaezen.Despanningslampjeslichtenopvoordebijbehorendeaccu. OPMERKING

• Wanneer alleen het laatste lampje knippert voor accu 1 of voor accu 2, betekent dit dat de totale accuspanning zo laag is dat het gereedschap niet werkt. In dat geval laadt u de lege accu bij of vervangt u die door een volledig opgeladen accu. Het gereedschap zal niet werken wanneer een van de beide accu's leeg is.

• De aangegeven accuspanning kan iets minder zijn dan de feitelijke spanning, tijdens of onmiddellijk na het gebruik van het gereedschap.16 Aezen van de resterende accuspanning Spanningslampjes (accu 1 of accu 2) Resterende accuspanning of betekenis van de aanduiding : Aan : Uit : Knippert 50% tot 100% 20% tot 50% 0% tot 20%

• Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de resterende accuspanning niet altijd juist worden aangegeven. Voorbeeld van de resterende accuspanningsaanduiding (Accu 1: 80%, Accu 2: 10%) Accu 1 Accu 2 Abnormale aanduidingen tijdens het gebruik Naast het tonen van de resterende accuspanning kan de BCV01 diverse toestanden aangeven. Spanningslampjes Betekenis van de aanduiding : Aan : Uit : Knippert Accu 1 Accu 2 Er is mogelijk storing in de BCV01. De beveiligingsfunctie is in werking getreden. De beveiligingsfunctie is in werking getreden. Laad de accu op. De BCV01 heeft een abnormaal hoge spanning waarge- nomen.17

1. Storing in de BCV01

Wanneer de drie spanningslampjes voor accu 1 en de drie spanningslampjes voor accu 2 beurtelings oplichten, kan er sprake zijn van een storing in de BCV01. Neem contact op met uw Makita handelaar of dichtstbijzijnde Makita servicecentrum om inspectie en/of reparatie te verzoeken.

2. BCV01 beveiligingsfunctie

Wanneer u het gereedschap lang achtereen met hoge belastingen gebruikt, kan de motor automatisch afslaan. Dit komt door de beveiligingsfunctie van de BCV01; het duidt niet op storing. Als het gereedschap niet werkt, ook wanneer u de knoppen bedient, staakt u het gebruik, maakt u het gereedschap en de accu's los van de BCV01 en laat u de BCV01 afkoelen.

3. Accubeveiligingsfunctie

De accu's hebben een ingebouwde beveiligingsfunctie die de stroomtoevoer automatisch afsluit, om de levensd- uur van de accu's te sparen. Wanneer een van de volgende problemen zich voordoet tijdens het gebruik van het gereedschap, slaat de motor automatisch af, door de beveiligingsfunctie van de accu's; dit duidt niet op storing. Wanneer de temperatuur van de accu's boven een bepaalde waarde stijgt, slaat de motor automatisch af en blijft daarna uitgeschakeld, ook wanneer u de knoppen bedient. In dat geval staakt u het gebruik van de accu's, verwij- dert u de accu's uit de BCV01 en laat u de accu's afkoelen of laadt u ze opnieuw op. Wanneer de accuspanning te gering wordt, slaat de motor van het gereedschap automatisch af. Als het gereed- schap niet werkt, ook wanneer u de knoppen bedient, verwijdert u de accu's uit de BCV01 en laadt u de accu's op.

4. Abnormaal hoge spanning waargenomen in de BCV01

Wanneer de BCV01 een abnormaal hoge accuspanning waarneemt, slaat de motor automatisch af. Dit komt door de beveiligingsfunctie van de BCV01; het duidt niet op storing. In dat geval zal de motor niet aanslaan, ook niet wanneer u de knoppen bedient. Verwijder de accu's uit de BCV01 en gebruik andere accu's met een meer normale spanning. OPMERKING Wanneer het gereedschap automatisch afslaat, zonder aanduiding van de BCV01 Wanneer het gereedschap overbelast raakt, wordt de stroomtoevoer automatisch afgesloten, om de levensduur van de accu's te sparen. Dit komt door de beveiligingsfunctie van de accu's; het duidt niet op storing. Bovendien zal in dit geval de BCV01 niets aangeven, maar dat duidt niet op storing. In dat geval zet u de schakelaar in de uit-stand en verwijdert u de oorzaak van de overbelasting. Daarna kunt u het gereedschap opnieuw gebruiken, gewoon door de schakelaar te bedienen.18 1 Cubierta 2 Batería 3 Palanca de bloqueo 4 Producto 5 Adaptador de montaje del producto 6 Cable 7 Gancho 8 Correa 9 Tornillo 10 Correa de bandolera 11 Botón de visualización de la capacidad de batería 12 Lámpara de indicación de la capacidad de batería restante para Batería 1 13 Lámpara de indicación de la capacidad de batería restante para Batería 2 14 Batería 1 15 Batería 2 Español (Instrucciones originales) Explicación de los dibujos Aplicaciones Este convertidor de batería permite tener separadas la unidad principal y las baterías, haciéndolo idóneo para traba- jos realizados durante largo tiempo, etc. Este convertidor de batería utiliza dos baterías de 18 V, y se puede usar con productos que funcionan con batería de 36 V. Batería compatible: BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B Nota: La BL1815 no se puede utilizar con el convertidor de baterías. PRECAUCIÓN
