PANDUAN PENGGUNA BAP182 MAKITA

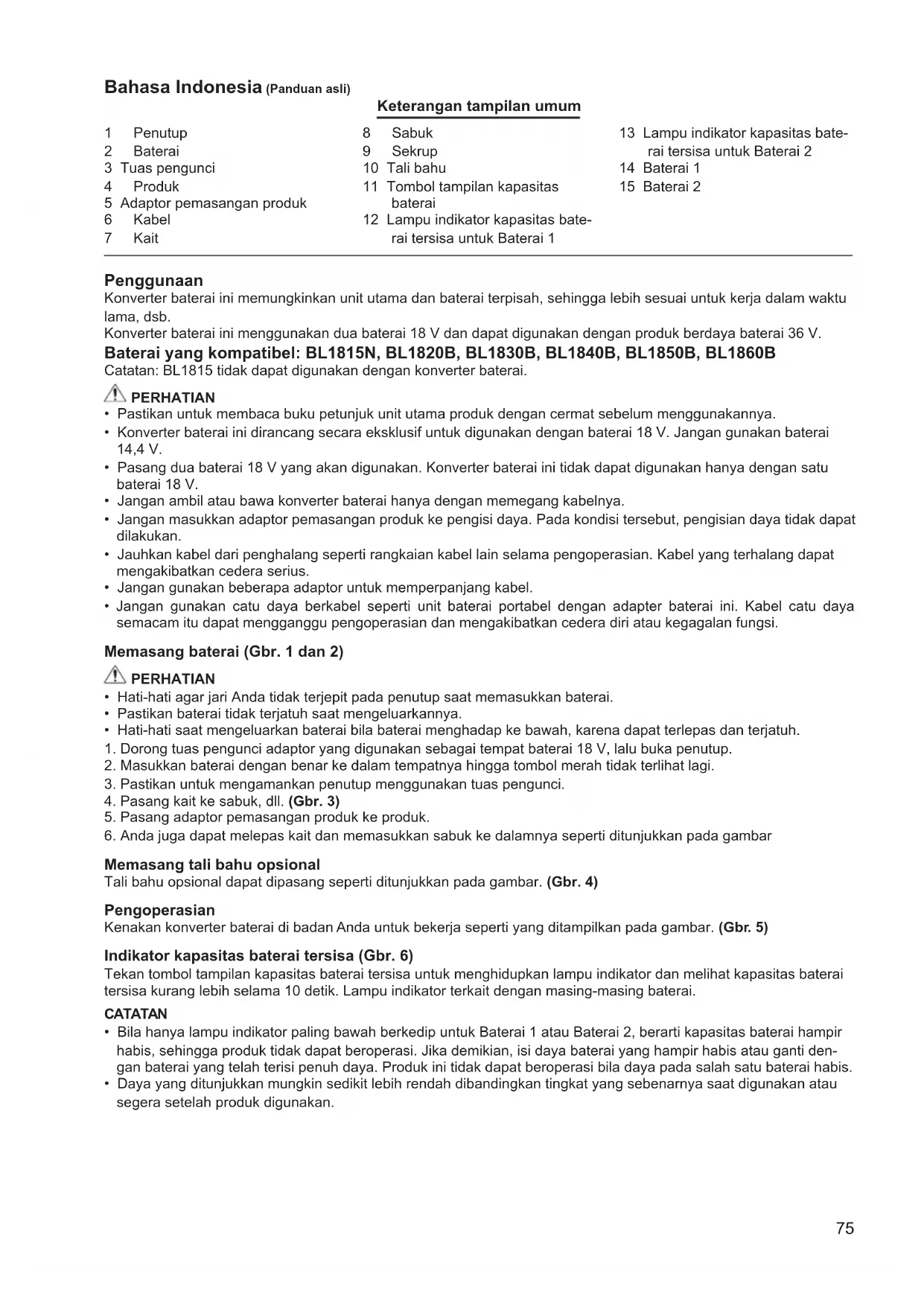

Bahasa Indonesia (Panduan asli)

		Keterangan tampilan umum
1	Penutup	8	Sabuk	13 Lampu indikator kapasitas bate-rai tersisa untuk Baterai 2
2	Baterai	9	Sekrup
3	Tuas pengunci	10	Tali bahu	14 Baterai 1
4	Produk	11	Tombol tampilan kapasitas baterai	15 Baterai 2
5	Adaptor pemasangan produk
6	Kabel	12	Lampu indikator kapasitas bate-rai tersisa untuk Baterai 1
7	Kait

Penggunaan

Konverter baterai ini memungkinkan unit utama dan baterai terpisah, sehingga lebih sesuai untuk kerja dalam waktu lama, dsb.

Konverter baterai ini menggunakan dua baterai 18 V dan dapat digunakan dengan produk berdaya baterai 36 V.

Baterai yang kompatibel: BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B

Catatan: BL1815 tidak dapat digunakan dengan konverter baterai.

PERHATIAN

• Pastikan untuk membaca buku petunjuk unit utama produk dengan cermat sebelum menggunakannya.
• Konverter baterai ini dirancang secara eksklusif untuk digunakan dengan baterai 18 V. Jangan gunakan baterai 14,4 V.
• Pasang dua baterai 18 V yang akan digunakan. Konverter baterai ini tidak dapat digunakan hanya dengan satu baterai 18 V.
• Jangan ambil atau bawa konverter baterai hanya dengan memegang kabelnya.
• Jangan masukkan adaptor pemasangan produk ke pengisi daya. Pada kondisi tersebut, pengisian daya tidak dapat dilakukan.
• Jauhkan kabel dari penghalang seperti rangkaian kabel lain selama pengoperasian. Kabel yang terhalang dapat mengakibatkan cedera serius.
• Jangan gunakan beberapa adaptor untuk memperpanjang kabel.
• Jangan gunakan catu daya berkabel seperti unit baterai portabel dengan adapter baterai ini. Kabel catu daya semacam itu dapat mengganggu pengoperasian dan mengakibatkan cedera diri atau kegagalan fungsi.

Memasang baterai (Gbr. 1 dan 2)

PERHATIAN

• Hati-hati agar jari Anda tidak terjepit pada penutup saat memasukkan baterai.
• Pastikan baterai tidak terjatuh saat mengeluarkannya.
• Hati-hati saat mengeluarkan baterai bila baterai menghadap ke bawah, karena dapat terlepas dan terjatuh.
• Dorong tuas pengunci adaptor yang digunakan sebagai tempat baterai 18 V, lalu buka penutup.
• Masukkan baterai dengan benar ke dalam tempatnya hingga tombol merah tidak terlihat lagi.
• Pastikan untuk mengamankan penutup menggunakan tuas pengunci.
• Pasang kait ke sabuk, dll. (Gbr. 3)
• Pasang adaptor pemasangan produk ke produk.
• Anda juga dapat melepas kait dan memasukkan sabuk ke dalamnya seperti ditunjukkan pada gambar

Memasang tali bahu opsional

Tali bahu opsional dapat dipasang seperti ditunjukkan pada gambar. (Gbr. 4)

Pengoperasian

Kenakan konverter baterai di badan Anda untuk bekerja seperti yang ditampilkan pada gambar. (Gbr. 5)

Indikator kapasitas baterai tersisa (Gbr. 6)

Tekan tombol tampilan kapasitas baterai tersisa untuk menghidupkan lampu indikator dan melihat kapasitas baterai tersisa kurang lebih selama 10 detik. Lampu indikator terkait dengan masing-masing baterai.

CATATAN

• Bila hanya lampu indikator paling bawah berkedip untuk Baterai 1 atau Baterai 2, berarti kapasitas baterai hampir habis, sehingga produk tidak dapat beroperasi. Jika demikian, isi daya baterai yang hampir habis atau ganti dengan baterai yang telah terisi penuh daya. Produk ini tidak dapat beroperasi bila daya pada salah satu baterai habis.
• Daya yang ditunjukkan mungkin sedikit lebih rendah dibandingkan tingkat yang sebenarnya saat digunakan atau segera setelah produk digunakan.

Cara membaca indikator kapasitas baterai tersisa

Lampu indikator (Baterai 1 atau Baterai 2)			Daya tersisa atau keterangan indikasi
: Menyala	: Mati	: Berkedip
			50% hingga 100%
			20% hingga 50%
			0% hingga 20%
			Isi daya baterai

• Tergantung pada kondisi penggunaan dan suhu sekitar, kapasitas tersisa mungkin tidak ditunjukkan dengan benar.

Contoh indikasi daya tersisa (Baterai 1: 80%, Baterai 2: 10%)

Baterai 1 Baterai 2

Indikasi tidak normal saat penggunaan

BCV01 menunjukkan berbagai status menggunakan indikasi kapasitas baterai tersisa.

Lampu indikator			Keterangan indikasi
: Menyala :	Mati
Baterai 1 Baterai 2
			BCV01 mungkin mengalami kegagalan fungsi.
			Fungsi pelindung dioperasikan.
			Fungsi pelindung dioperasikan.
			Isi daya baterai.
			BCV01 mendeteksi tegangan tinggi yang tidak normal

1. BCV01 mengalami kegagalan fungsi

Bila tiga lampu indikator Baterai 1 dan tiga lampu indikator Baterai 2 menyala bergantian, BCV01 mungkin mengalami kegagalan fungsi. Untuk meminta pemeriksaan dan/atau perbaikan, hubungi dealer Makita atau Pusat Penjualan Makita terdekat.

1. Fungsi pelindung BCV01

Bila produk digunakan tanpa henti dengan beban tinggi, mesin mungkin akan berhenti secara otomatis. Kondisi ini terjadi karena adanya fungsi pelindung BCV01, dan bukan merupakan kegagalan fungsi. Jika produk tidak beroperasi meskipun switch produk beroperasi, hentikan penggunaan, lepas sambungan produk dan keluarkan baterai dari BCV01, lalu biarkan BCV01 mendingin.

1. Fungsi pelindung baterai

Baterai dilengkapi fungsi pelindung internal yang secara otomatis menghentikan output daya untuk memperpanjang masa pakai baterai. Bila kondisi berikut terjadi saat produk digunakan, mesin akan berhenti secara otomatis, namun hal ini dikarenakan fungsi pelindung baterai, dan bukan merupakan kegagalan fungsi.

Bila suhu baterai naik di atas tingkat tertentu, mesin akan berhenti secara otomatis dan tetap berhenti meskipun switch dioperasikan. Dalam kondisi ini, hentikan penggunaan baterai, keluarkan baterai dari BCV01, lalu biarkan baterai mendingin atau isi daya baterai.

Bila kapasitas baterai hampir habis, mesin produk akan berhenti secara otomatis. Jika produk tidak beroperasi meskipun switch beroperasi, keluarkan baterai dari BCV01, lalu isi daya baterai.

1. BCV01 mendeteksi tegangan tinggi secara tidak normal

Bila BCV01 mendeteksi tegangan baterai yang tinggi secara tidak normal, mesin akan berhenti secara otomatis.

Kondisi ini terjadi karena adanya fungsi pelindung BCV01, dan bukan merupakan kegagalan fungsi. Dalam kondisi ini, mesin akan tetap berhenti meskipun switch dioperasikan.

Keluarkan baterai dari BCV01, lalu gunakan baterai lain dengan tegangan normal.

CATATAN

Bila produk berhenti secara otomatis tanpa indikasi apapun dari BCV01

Bila produk beralih ke status kelebihan beban, output daya akan berhenti secara otomatis untuk memperpanjang masa pakai baterai. Kondisi ini terjadi karena adanya fungsi pelindung baterai, dan bukan merupakan kegagalan fungsi. Dalam kondisi demikian, meskipun BCV01 tidak menunjukkan apapun, namun hal ini bukan merupakan kegagalan fungsi. Bila kondisi tersebut terjadi, lepas switch, lalu atasi penyebab beban berlebihan. Produk dapat digunakan kembali dengan mengoperasikan switch kembali.
