Тип продукту	Перетворювач / Адаптер акумулятора
Бренд	Makita
Модель	BAP182
Вхідна напруга	18 В (x2 акумулятори)
Вихідна напруга	36 В
Сумісні акумулятори	Makita 18 В (крім BL1815)
Застосування	Живлення інструментів Makita 36 В для безперервної роботи
Індикатор заряду	Відображення залишкового заряду для кожного акумулятора (світлодіодні індикатори)
Функції захисту	Захист від перевантаження, перегріву, аномальної напруги
Кріплення	Гак для пояса, плечовий ремінь опціонально
Розміри (прибл.)	200 x 150 x 100 мм
Вага (прибл.)	0,6 кг
Догляд	Очищати сухою тканиною; не занурювати у воду
Інструкції з безпеки	Прочитайте інструкцію; не використовуйте з акумулятором 14,4 В; не переносьте за шнур

Часті запитання - BAP182 MAKITA

Які акумулятори я можу використовувати з BAP182?

BAP182 приймає два акумулятори Makita 18 В. Не використовуйте акумулятор BL1815. Акумулятори 14,4 В не сумісні.

Як встановити акумулятори в перетворювач?

Зсуньте важіль блокування, щоб відкрити кришку, вставте акумулятори до кінця, поки червона частина кнопки не зникне, потім закрийте та заблокуйте кришку.

Що означає миготіння індикаторів заряду?

Миготіння нижнього індикатора для акумулятора вказує на низький заряд. Інструмент не працюватиме, якщо один із двох акумуляторів розряджений. Замініть слабкий акумулятор на заряджений.

Чи можна використовувати BAP182 з одним акумулятором?

Ні, перетворювач потребує два акумулятори 18 В для роботи. Використання з одним акумулятором неможливе.

Чому мій інструмент раптово зупиняється?

Це може бути спричинено перевантаженням, перегрівом або розрядженим акумулятором. Система захисту автоматично вимикає живлення. Дайте пристрою охолонути або зарядіть акумулятори.

Як закріпити перетворювач на поясі?

Використовуйте гак, що входить у комплект, щоб повісити його на пояс. Також можна зняти гак і пропустити пояс безпосередньо через передбачений отвір.

Чи можна заряджати акумулятор через адаптер?

Ні, не вставляйте адаптер для підключення до інструменту в зарядний пристрій. Таким чином заряджання неможливе.

Що робити, якщо три індикатори обох акумуляторів блимають по черзі?

Це вказує на можливу несправність перетворювача (BCV01). Зверніться до свого дилера або сервісного центру Makita для перевірки.

Яка вихідна напруга BAP182?

Коли встановлено два акумулятори 18 В, вихідна напруга становить 36 В, що дозволяє живити інструменти Makita, призначені для цієї напруги.

Як очистити перетворювач?

Протріть його м'якою сухою тканиною. Не використовуйте воду або розчинники. Переконайтеся, що контакти чисті для належної роботи.

ПОСІБНИК КОРИСТУВАЧА BAP182 MAKITA

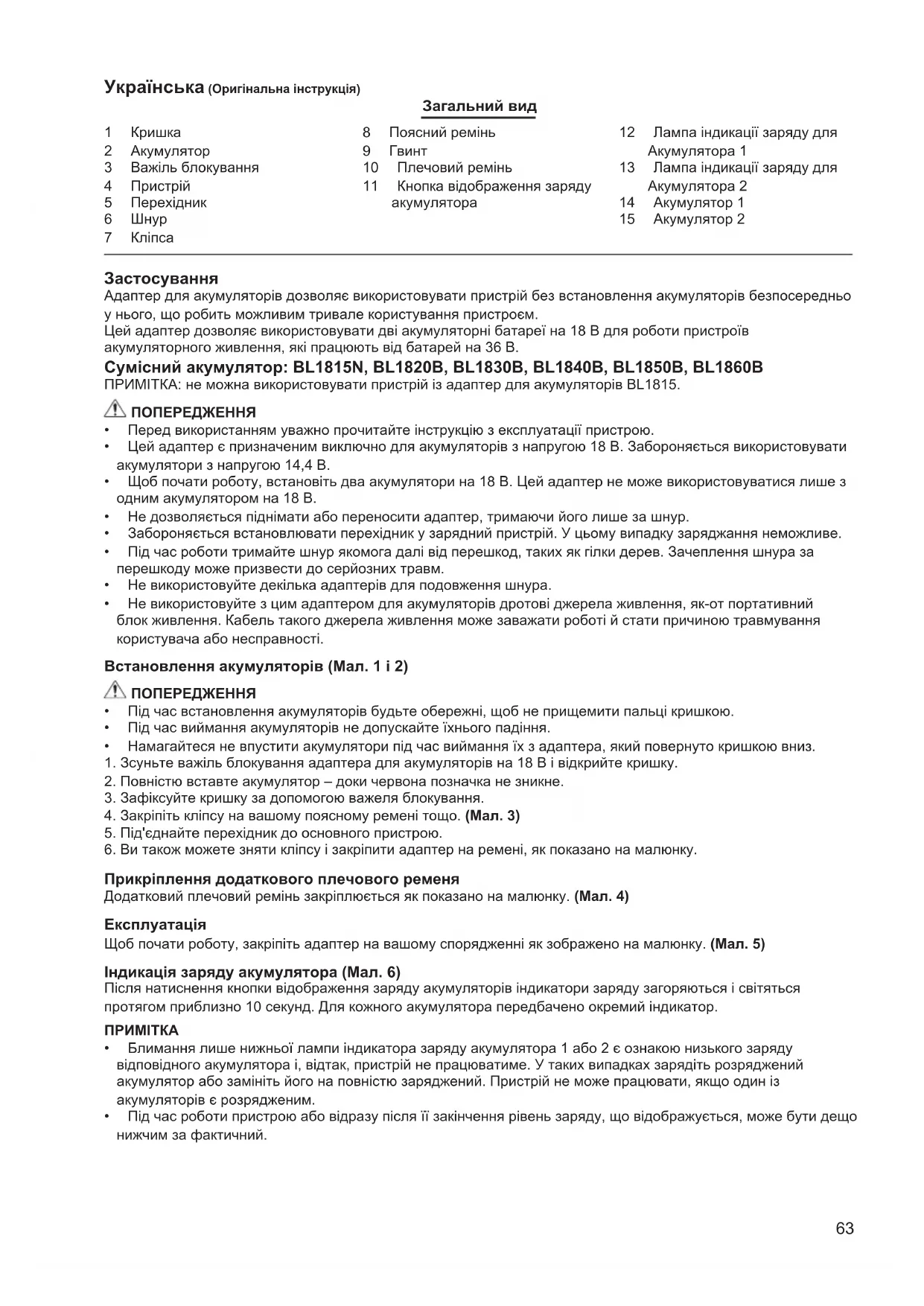

UR Адаптер для акумуляторів Інструкція з експлуатації

Українська (Оригінальна інструкція)

Загальний вид
1	Кришка	8	Поясний ремінь	12	Лампа індикації заряду для
2	Акумулятор	9	Гвинт		Акумулятора 1
3	Важіль блокування	10	Плечовий ремінь	13	Лампа індикації заряду для
4	Пристрій	11	Кнопка відображення заряду акумулятора		Акумулятора 2
5	Перехідник			14	Акумулятор 1
6	Шнур			15	Акумулятор 2
7	Кліпса

Застосування

Адаптер для акумуляторів дозволяє використовувати пристрій без встановлення акумуляторів безпосередньо у нього, що робить можливим тривале користування пристроєм.

Цей адаптер дозволяє використовувати дві акумуляторні батареї на 18 В для роботи пристроїв акумуляторного живлення, які працюють від батарей на 36 В.

Сумісний акумулятор: BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B

ПРИМІТКА: не можна використовувати пристрій із адаптер для акумуляторів BL1815.

ПОПЕРЕДЖЕННЯ

• Перед використанням уважно прочитайте інструкцію з експлуатації пристрою.
- Цей адаптер є призначеним виключно для акумуляторів з напругою 18 В. Забороняється використовувати акумулятори з напругою 14,4 В.
- Щоб почати роботу, встановіть два акумулятори на 18 В. Цей адаптер не може використовуватися лише з одним акумулятором на 18 В.
- Не дозволяється піднімати або переносити адаптер, тримаючи його лише за шнур.
• Забороняється встановлювати перехідник у зарядний пристрій. У цьому випадку заряджання неможливе.
- Під час роботи тримайте шнур якомога далі від перешкод, таких як гілки дерев. Зачеплення шнура за перешкоду може призвести до серйозних травм.
- Не використовуйте декілька адаптерів для подовження шнура.
- Не використовуйте з цим адаптером для акумуляторів дротові джерела живлення, як-от портативний блок живлення. Кабель такого джерела живлення може заважати роботі й стати причиною травмування користувача або несправності.

Встановлення акумуляторів (Мал. 1 і 2)

ПОПЕРЕДЖЕННЯ

• Під час встановлення акумуляторів будьте обережні, щоб не прищемити пальці кришкою.
• Під час виймання акумуляторів не допускайте їхнього падіння.
- Намагайтеся не впустити акумулятори під час виймання їх з адаптера, який повернуто кришкою вниз.
1. Зсуньте важіль блокування адаптера для акумуляторів на 18 В і відкрийте кришку.
2. Повністю вставте акумулятор – доки червона позначка не зникне.
3. Зафіксуйте кришку за допомогою важеля блокування.
4. Закріпіть кліпсу на вашому поясному ремені тощо. (Мал. 3)
5. Під'єднайте перехідник до основного пристрою.
6. Ви також можете зняти кліпсу і закріпити адаптер на ремені, як показано на малюнку.

Прикріплення додаткового плечового ременя

Додатковий плечовий ремінь закріплюється як показано на малюнку. (Мал. 4)

Експлуатація

Щоб почати роботу, закріпіть адаптер на вашому спорядженні як зображено на малюнку. (Мал. 5)

Індикація заряду акумулятора (Мал. 6)

Після натиснення кнопки відображення заряду акумуляторів індикатори заряду загоряються і світяться протягом приблизно 10 секунд. Для кожного акумулятора передбачено окремий індикатор.

ПРИМІТКА

• Блимання лише нижньої лампи індикатора заряду акумулятора 1 або 2 є ознакомю низького заряду відповідного акумулятора і, відтак, пристрій не працюватиме. У таких випадках зарядіть розряджений акумулятор або замініть його на повністю заряджений. Пристрій не може працювати, якщо один із акумуляторів є розрядженим.
• Під час роботи пристрою або відразу після її закінчення рівень заряду, що відображується, може бути дещо нижчим за фактичний.

Інтерпретація значень індикації заряду акумуляторів

Лампи індикаторів (акумулятора 1 або 2)			Значення індикації заряду акумуляторів
: Увімкнено	: Вимкнено	[0YDD] : Блимає
	[K03C]		Від 50 до 100 %
			Від 20 до 50 %
			Від 0 до 20%
	[SBWG]		Зарядіть акумулятор

• Залежно від умов використання та температури навколишнього середовища рівень заряду акумуляторів може відображуватися некоректно.

Зразок індикації залишку заряду (акумулятор 1: 80%, акумулятор 2: 10%)

Акумулятор 1	Акумулятор 2

Індикація несправної роботи

Індикація BCV01 заряду також використовується для сповіщення про різні стани роботи обладнання.

Лампи індикатора			Значення індикації
[АЗЕЗ] : Увімкнено	[Т2А7] [ММКНЕНО]	[ОД78] : Блимає
Акумулятор 1 Акумулятор 2
	[Х486] [ИТЗУ] [206X] ↑↓		Несправна робота ВСВ01.
	[5Т75] [СО55] [70КХ]		Спрацювала функція захисту.
	[Б'язг] [НСАИ] [Б'язг]		Спрацювала функція захисту.
	[НСЗХ] [25АИ] [НСЗХ]		Зарядіть акумулятор.
	[СНСЗ] [НССИ] [ВААН]		Адаптер ВСВ01 виявив надмірну напругу.

1. Несправна робота адаптера BCV01

Коли індикатори акумуляторів 1 і 2 загоряються кожен поперемінно всіма трьома лампами, це може означати несправну роботу адаптера BCV01. У цьому випадку зв'яжіться з дилером або торговим представником Makita з приводу діагностики та/або ремонту.

1. Захисна функція ВСV01

Якщо пристрій використовується протягом тривалого часу при підвищеному навантаженні, електромотор пристрою може зупинитися автоматично. Це трапляється внаслідок спрацювання захисної функції BCV01 і не є ознакомю несправності. Якщо пристрій не поновлює роботу навіть під час натискання кнопки пускового механізму, припиніть використання, від'єднайте пристрій і акумулятори від BCV01 і дайте BCV01 охолонути.

1. Функція захисту акумуляторів

Акумулятори мають вбудовану функцію захисту, яка автоматично припиняє подачу живлення, що дозволяє зберігати ресурс акумулятора. У наведених нижче випадках електромотор зупиняється автоматично внаслідок спрацювання функції захисту, і така зупинка не є ознакомю несправності.

Коли температура акумулятора підвищується до певного рівня, електромотор зупиняється автоматично і не включається в роботу навіть під час натискання кнопки пускового механізму. У таких випадках необхідно припинити роботу, вийняти акумулятори з ВСV01 і дозволити їм охолонути або зарядити їх.

Коли рівень заряду акумулятора стає занадто низьким, електромотор припиняє роботу автоматично. Якщо пристрій не працює навіть під час натискання на кнопку пускового механізму, вийміть акумулятори з ВСV01 і зарядіть їх.

1. Захист від надмірної напруги BCV01

Коли BCV01 виявляє занадто високий рівень напруги, електромотор зупиняється автоматично. Це трапляється внаслідок спрацювання захисної функції BCV01 і не є ознакомю несправності. У таких випадках електромотор не працює навіть під час натискання на кнопку пускового механізму.

Вийміть акумулятори з ВСV01 та замініть їх на акумулятори з нормальною напругою.

ПРИМІТКА

Припинення роботи пристрою без жодної індикації BCV01

Коли пристрій зазнає зайвого навантаження, подача живлення автоматично припиняється, щоб зберегти ресурс акумулятора. Це може статися внаслідок спрацьовування функції захисту акумулятора та не свідчить про несправність. Крім того, у таких випадках індикація BCV01 відсутня, але це не є ознакомю несправності. Коли таке трапляється, відпустіть кнопку пускового механізму пристрою та усуньте причину зайвого навантаження. Після цього пристрій можна знову включати в роботу натисканням кнопки пускового механізму.
