BAP182 - Patarei MAKITA - Tasuta kasutusjuhend

Toote tüüp	Aku muundur / adapter
Bränd	Makita
Mudel	BAP182
Sisendpinge	18 V (x2 akut)
Väljundpinge	36 V
Ühilduvad akud	Makita 18 V (v.a BL1815)
Rakendused	Makita 36 V tööriistade toitmine pidevaks tööks
Laetuse indikaator	Iga aku järelejäänud laetuse kuvamine (LED-tuled)
Kaitsefunktsioonid	Kaitse ülekoormuse, ülekuumenemise, ebanormaalse pinge eest
Kinnitus	Vöökonks, valikuline õlarihm
Mõõtmed (ligikaudsed)	200 x 150 x 100 mm
Kaal (ligikaudne)	0,6 kg
Hooldus	Puhastada kuiva lapiga; mitte sukeldada vette
Ohutusjuhised	Lugege juhendit; ärge kasutage 14,4 V akuga; ärge kandke juhtmest haarates

Korduma kippuvad küsimused - BAP182 MAKITA

Milliseid akusid saan BAP182-ga kasutada?

BAP182 aktsepteerib kahte Makita 18 V akut. Ärge kasutage BL1815 akut. 14,4 V akud ei ühildu.

Kuidas paigaldada akud muundurisse?

Libistage lukustushooba, et avada kaas, sisestage akud lõpuni, kuni nupu punane osa ei ole enam nähtav, seejärel sulgege ja lukustage kaas.

Mida tähendab laetuse indikaatorite vilkumine?

Alumise indikaatori vilkumine ühe aku puhul näitab nõrka laetust. Tööriist ei tööta, kui üks kahest akust on tühi. Asendage nõrk aku laetud akuga.

Kas ma saan kasutada BAP182 ühe akuga?

Ei, muundur vajab töötamiseks tingimata kahte 18 V akut. Ühe akuga kasutamine pole võimalik.

Miks mu tööriist järsku seiskub?

See võib olla tingitud ülekoormusest, ülekuumenemisest või tühjendatud akust. Kaitsesüsteem lülitab toite automaatselt välja. Laske seadmel jahtuda või laadige akud.

Kuidas kinnitada muundur vööle?

Kasutage kaasasolevat konksu, et kinnitada see vööle. Võite ka konksu eemaldada ja juhtida vöö otse ettenähtud avasse.

Kas ma saan akut laadida adapteri kaudu?

Ei, ärge sisestage tööriista ühendamise adapterit laadijasse. Laadimine pole sel viisil võimalik.

Mida teha, kui mõlema aku kolm indikaatorit vilguvad vaheldumisi?

See viitab muunduri võimalikule talitlushäirele (BCV01). Võtke ühendust oma edasimüüja või Makita teeninduskeskusega kontrollimiseks.

Mis on BAP182 väljundpinge?

Kui kaks 18 V akut on paigaldatud, on väljundpinge 36 V, võimaldades toita selle pingega Makita tööriistu.

Kuidas muundurit puhastada?

Pühkige seda pehme ja kuiva lapiga. Ärge kasutage vett ega lahusteid. Veenduge, et kontaktid oleksid puhtad hea töö tagamiseks.

KASUTUSJUHEND BAP182 MAKITA

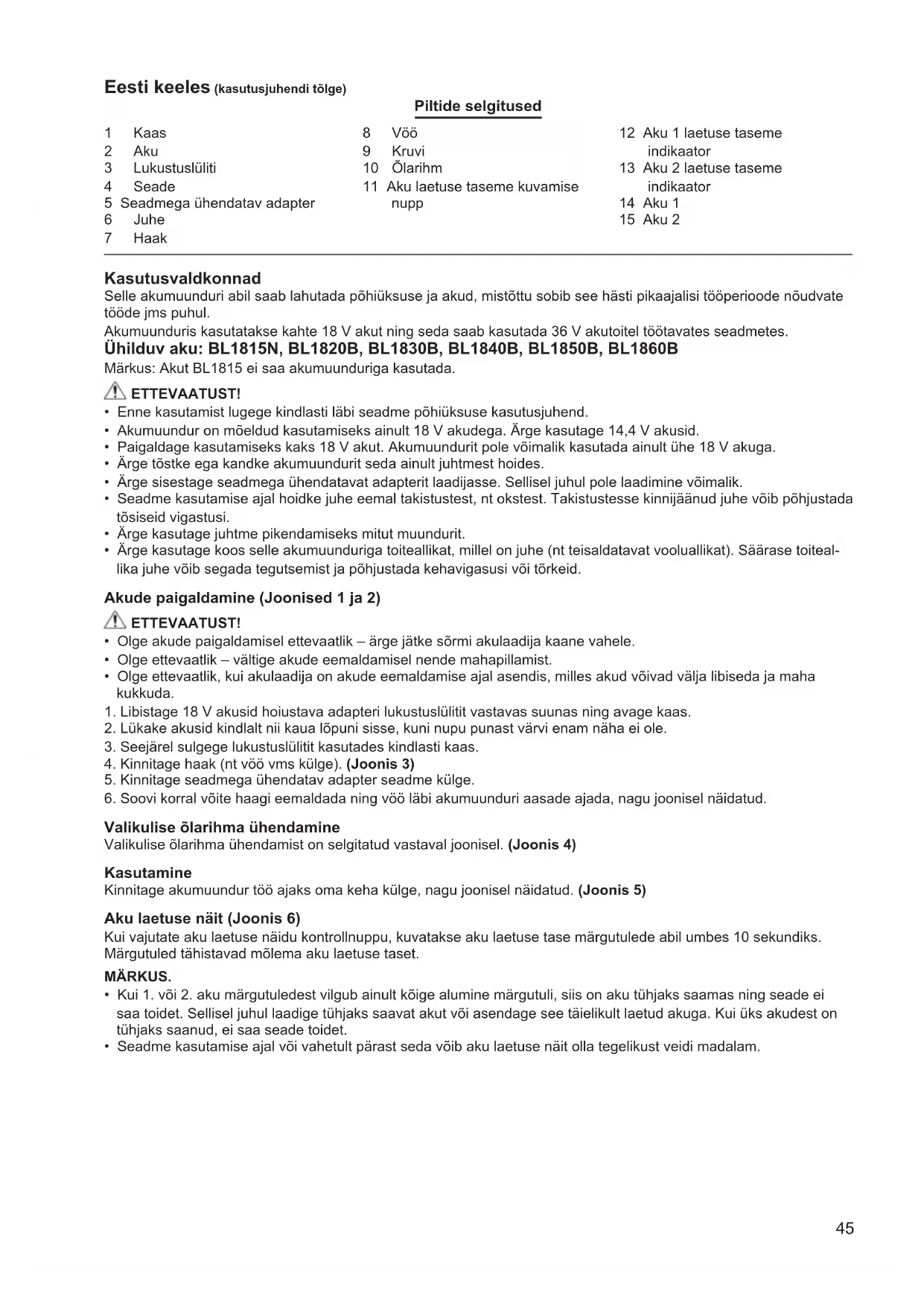

EE Akumuundur Kasutusjuhend

Eesti keeles (kasutusjuhendi tõlge)

Piltide selgitused
1	Kaas	8 Vöö	12 Aku 1 laetuse taseme indikaator
2	Aku	9 Kruvi
3	Lukustuslüliti	10 Ölarihm	13 Aku 2 laetuse taseme indikaator
4	Seade	11 Aku laetuse taseme kuvamise nupp
5	Seadmega ühendatav adapter		14 Aku 1
6	Juhe		15 Aku 2
7	Haak

Kasutusvaldkonnad

Selle akumuunduri abil saab lahutada põhiüksuse ja akud, mistõttu sobib see hästi pikaajalisi tööperioode nõudvate tööde jms puhul.

Akumuunduris kasutatakse kahte 18 V akut ning seda saab kasutada 36 V akutoitel töötavates seadmetes.

Märkus: Akut BL1815 ei saa akumuunduriga kasutada.

ETTEVAATUST!

• Enne kasutamist lugege kindlasti läbi seadme põhiüksuse kasutusjuhend.
• Akumuundur on möeldud kasutamiseks ainult 18 V akudega. Ärge kasutage 14,4 V akusid.
• Paigaldage kasutamiseks kaks 18 V akut. Akumuundurit pole võimalik kasutada ainult ühe 18 V akuga.
• Ärge töstke ega kandke akumuundurit seda ainult juhtmest hoides.
• Ärge sisestage seadmega ühendatavat adapterit laadijasse. Sellisel juhul pole laadimine võimalik.
• Seadme kasutamise ajal hoidke juhe eemal takistustest, nt okstest. Takistustesse kinnijäänud juhe võib põhjustada tõsiseid vigastusi.
• Ärge kasutage juhtme pikendamiseks mitut muundurit.
• Ärge kasutage koos selle akumuunduriga toiteallikat, millel on juhe (nt teisaldatavat vooluallikat). Säärase toiteallika juhe võib segada tegutsemist ja põhjustada kehavigasusi või tõrkeid.

Akude paigaldamine (Joonised 1 ja 2)

ETTEVAATUST!

• Olge akude paigaldamisel ettevaatlik – ärge jätke sörmi akulaadija kaane vahele.
• Olge ettevaatlik – vältige akude eemaldamisel nende mahapillamist.
• Olge ettevaatlik, kui akulaadija on akude eemaldamise ajal asendis, milles akud võivad välja libiseda ja maha kukkuda.
• Libistage 18 V akusid hoiustava adapteri lukustuslülitiit vastavas suunas ning avage kaas.
• Lükake akusid kindlalt nii kaua lõpuni sisse, kuni nupu punast värvi enam näha ei ole.
• Seejärel sulgege lukustuslülitiit kasutades kindlasti kaas.
• Kinnitage haak (nt vöö vms külge). (Joonis 3)
• Kinnitage seadmega ühendatav adapter seadme külge.
• Soovi korral võite haagi eemaldada ning võö läbi akumuunduri aasade ajada, nagu joonisel näidatud.

Valikulise ölarihma ühendamine

Valikulise ölarihma ühendamist on selgitatud vastaval joonisel. (Joonis 4)

Kasutamine

Kinnitage akumuundur töö ajaks oma keha külge, nagu joonisel näidatud. (Joonis 5)

Aku laetuse näit (Joonis 6)

Kui vajutate aku laetuse näidu kontrollnuppu, kuvatakse aku laetuse tase märgutulede abil umbes 10 sekundiks. Märgutuled tähistavad mölema aku laetuse taset.

MÄRKUS.

• Kui 1. või 2. aku märgutuledest vilgub ainult kõige alumine märgutuli, siis on aku tühjaks saamas ning seade ei saa toidet. Sellisel juhul laadige tühjaks saavat akut või asendage see täielikult laetud akuga. Kui üks akudest on tühjaks saanud, ei saa seade toidet.
• Seadme kasutamise ajal või vahetult pärast seda võib aku laetuse näit olla tegelikust veidi madalam.

Aku laetuse näidu lugemine

Märgutuled (1. või 2. aku)			Laetuse aste või näidu tähendus
[34Y2] : Sees	[T050] : Väljas	: Vilkuv
			50 – 100%
[5630]			20 – 50%
			0 – 20%
[XWBH]või[CXCV]			Laadige akut

Aku laetuse taseme näidu näide (1. aku: 80%, 2. aku: 10%)

Kasutamise ajal kuvatavad ebanormaalsed näidud

BCV01 kuvab aku laetuse näidu abil mitmeid eri olekuid.

Märgutuled				Näidu tähendus
[XX/C4] : Sees : Välja			: Vilkuv
1. aku 2. aku
				BCV01 võimalik rike.
				Käivitus kaitsefunktsioon.
				Käivitus kaitsefunktsioon.
				Laadige akut.
				BCV01 tuvastas ebanormaalselt kõrge pinge.

1. BCV01 rike

Kui 1. aku kolm ja 2. aku kolm märgutuld süttivad vaheldumisi, siis võib olla tegemist BCV01 rikkega Seadme kontrollimiseks ja/või parandamiseks võtke ühendust Makita edasimüuja või lähima Makita müügiesindusega.

1. BCV01 kaitsefunktsioon

Kui seadet kasutatakse pidevalt suure koormuse juures, vöib mootor automaatselt välja lülituda. Tegu on BCV01 kaitsefunktsiooni, mitte rikkega. Kui seade ei hakka tööle isegi pärast selle lülitite vajutamist, löpetage selle kasutamine, lahutage seade ja akud BCV01-st ning laske BCV01-l maha jahtuda.

1. Aku kaitsefunktsioon

Akudel on sisemine kaitsefunktsioon, mis katkestab automaatselt energiavarustuse, et aku tööiga pikendada. Kui järgmised olekud ilmnevad mootori kasutamise ajal, peatub mootor automaatselt – selle põhjuseks on aku kaitsefunktsioon, tegu pole rikkega.

Kui aku temperatuur ületab teatud taseme, peatub mootor automaatselt ega käivitu uuesti isegi mitte siis, kui lüliteid vajutada. Sellisel juhul löpetage aku kasutamine, eemaldage akud BCV01-st ning laske neil kas maha jahtuda või laadige neid.

Kui aku hakkab tühjaks saama, peatub seadme mootor automaatselt. Kui seade ei hakka tööle isegi pärast selle lülitite vajutamist, eemaldage akud BCV01-st ning laadige akusid.

1. BCV01 tuvastas ebanormaalselt kõrge pinge

Kui BCV01 tuvastab aku ebanormaalselt körge pinge, peatub mootor automaatselt. Tegu on BCV01 kaitsefunkt-siooni, mitte rikkega. Sellisel juhul ei käivitu mootor uuesti isegi siis, kui seadme lüliteid vajutate.

Eemaldage BCV01-st akud ning kasutage tavapingel töötavaid akusid.

MÄRKUS.

Kui seade peatub automaatselt ilma igasuguse BCV01 näiduta

Kui seadmes tekib ülekoormus, katkeb energiavarustus automaatselt, et aku tööiga pikendada. Tegu on aku kaitse-funktsiooni, mitte rikkega. Sellises olukorras ei kuvata BCV01 näidule midagi, kuid tegu pole rikkega. Sellisel juhul vajutage lülitit ning eemaldage ülekoormuse põhjus. Seadme uuesti kasutamiseks vajutage lülitit.
