Termék típusa	Akkumulátor-átalakító / adapter
Márka	Makita
Modell	BAP182
Bemeneti feszültség	18 V (2 akkumulátor)
Kimeneti feszültség	36 V
Kompatibilis akkumulátorok	Makita 18 V (kivéve BL1815)
Alkalmazások	Makita 36 V-os szerszámok folyamatos munkához való áramellátása
Töltésjelző	Az egyes akkumulátorok megmaradt töltöttségi szintjének kijelzése (LED visszajelzők)
Védelmi funkciók	Túlterhelés, túlmelegedés, rendellenes feszültség elleni védelem
Rögzítés	Övre akasztható horog, opcionális vállpánt
Méretek (kb.)	200 x 150 x 100 mm
Súly (kb.)	0,6 kg
Karbantartás	Száraz ruhával tisztítsa; ne merítse vízbe
Biztonsági utasítások	Olvassa el a kézikönyvet; ne használja 14,4 V-os akkumulátorral; ne hordozza a kábelnél fogva

Gyakran ismételt kérdések - BAP182 MAKITA

Milyen akkumulátorokat használhatok a BAP182-vel?

A BAP182 két Makita 18 V-os akkumulátort fogad el. Ne használja a BL1815 akkumulátort. A 14,4 V-os akkumulátorok nem kompatibilisek.

Hogyan kell behelyezni az akkumulátorokat az átalakítóba?

Csúsztassa el a reteszelő kart a fedél kinyitásához, helyezze be az akkumulátorokat teljesen, amíg a gomb piros része már nem látható, majd csukja be és zárja le a fedelet.

Mit jelent a töltésjelzők villogása?

Az alsó jelző villogása egy akkumulátor esetében alacsony töltöttséget jelez. A szerszám nem fog működni, ha a két akkumulátor egyike lemerült. Cserélje ki a gyenge akkumulátort egy feltöltöttre.

Használhatom a BAP182-t egyetlen akkumulátorral?

Nem, az átalakító működéséhez feltétlenül két 18 V-os akkumulátorra van szükség. Egyetlen akkumulátorral nem lehetséges a használat.

Miért áll le hirtelen a szerszámom?

Ennek oka lehet túlterhelés, túlmelegedés vagy lemerült akkumulátor. A védelmi rendszer automatikusan megszakítja az áramellátást. Hagyja lehűlni a készüléket, vagy töltse fel az akkumulátorokat.

Hogyan rögzítsem az átalakítót az övemre?

Használja a mellékelt horogot az övre történő akasztáshoz. Eltávolíthatja a horgot, és közvetlenül a rendelkezésre álló nyílásba vezetheti az övet.

Tölthetem az akkumulátort az adapteren keresztül?

Ne, ne tegye az adaptert a szerszám csatlakozóját a töltőbe. Ilyen módon nem lehetséges a töltés.

Mit tegyek, ha a két akkumulátor mindhárom jelzője felváltva villog?

Ez az átalakító (BCV01) lehetséges meghibásodását jelzi. Lépjen kapcsolatba a forgalmazóval vagy egy Makita szervizközponttal ellenőrzés céljából.

Mekkora a BAP182 kimeneti feszültsége?

Amikor két 18 V-os akkumulátor van behelyezve, a kimeneti feszültség 36 V, ami lehetővé teszi az erre a feszültségre tervezett Makita szerszámok áramellátását.

Hogyan tisztítsam az átalakítót?

Törölje le puha, száraz ruhával. Ne használjon vizet vagy oldószereket. Győződjön meg arról, hogy az érintkezők tiszták a megfelelő működés érdekében.

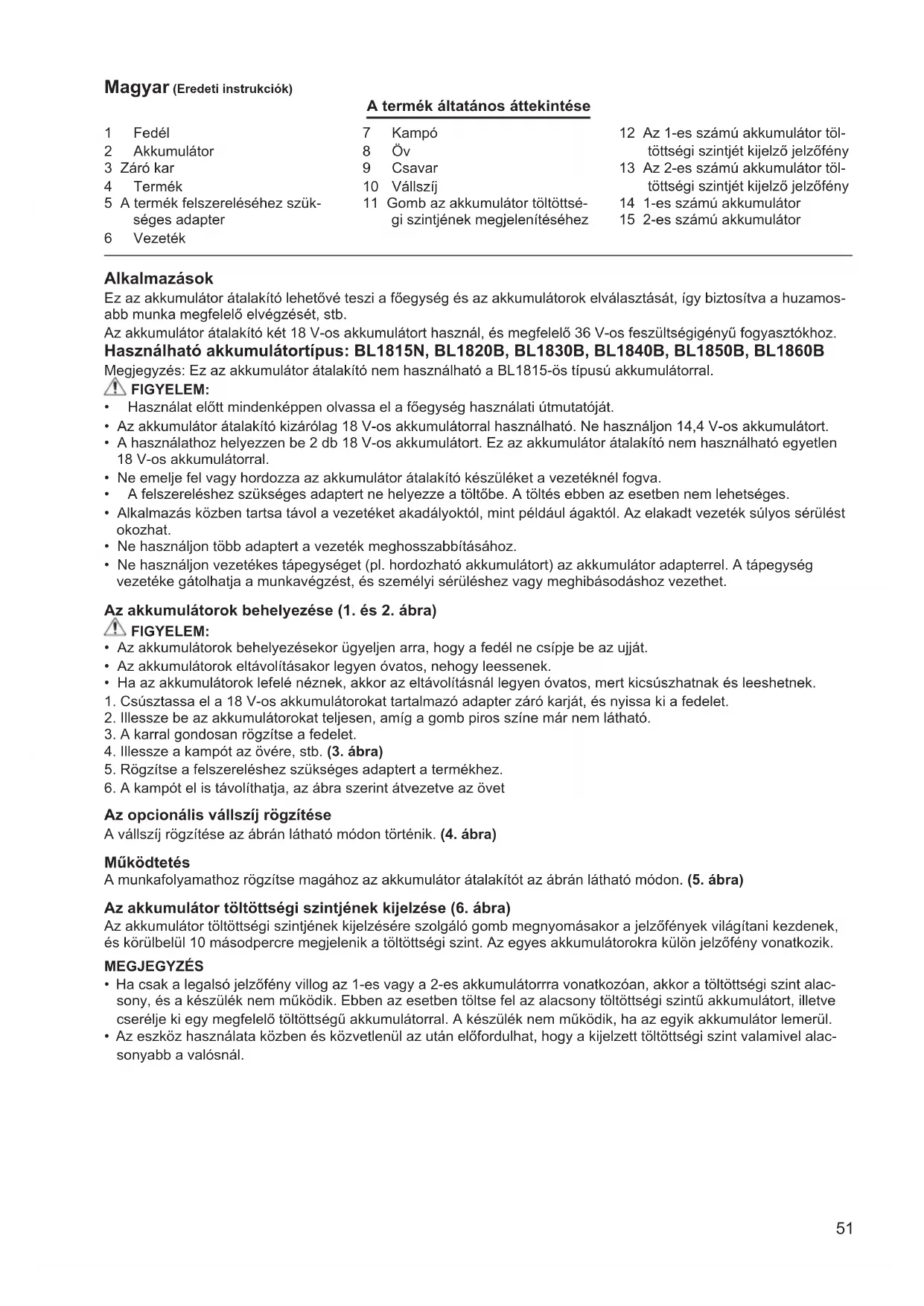

HASZNÁLATI ÚTMUTATÓ BAP182 MAKITA

HU Akkumulátor átalakító Használati útmutató

Magyar (Eredeti instrukciók)

		A termék áltatános áttekintése
1	Fedél	7	Kampó	12 Az 1-es számú akkumulátor töltöttségi szintjét kijelző jelzőfény
2	Akkumulátor	8	Öv
3	Záró kar	9	Csavar	13 Az 2-es számú akkumulátor töltöttségi szintjét kijelző jelzőfény
4	Termék	10	Vállszíj
5	A termék felszereléséhez szükséges adapter	11	Gomb az akkumulátor töltöttségi szintjének megjelenítéséhez	14 1-es számú akkumulátor
6	Vezeték			15 2-es számú akkumulátor

Alkalmazások

Ez az akkumulátor átalakító lehetővé teszi a főegység és az akkumulátorok elválasztását, így biztosítva a huzamosabb munka megfelelő elvégzését, stb.

Az akkumulátor átalakító két 18 V-os akkumulátort használ, és megfelelő 36 V-os feszültségigényű fogyasztókhoz.

Használható akkumulátortípus: BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B

Megjegyzés: Ez az akkumulátor átalakító nem használható a BL1815-ös típusú akkumulátorral.

FIGYELEM:

• Használat előtt minden képpen olvassa el a főegység használati útmutatóját.
• Az akkumulátor átalakító kizárólag 18 V-os akkumulátorral használható. Ne használjon 14,4 V-os akkumulátort.
• A használathoz helyezzen be 2 db 18 V-os akkumulátort. Ez az akkumulátor átalakító nem használható egyetlen 18 V-os akkumulátorral.
• Ne emelje fel vagy hordozza az akkumulátor átalakító készüléket a vezetéknél fogva.
  • A felszereléshez szükséges adaptert ne helyezze a töltőbe. A töltés ebben az esetben nem lehetséges.
• Alkalmazás közben tartsa távol a vezetéket akadályoktól, mint például ágaktól. Az elakadt vezeték súlyos sérülést okozhat.
• Ne használjon több adaptert a vezeték meghosszabbításához.
• Ne használjon vezetékes tápegységet (pl. hordozható akkumulátort) az akkumulátor adapterrel. A tápegység vezetéke gátolhatja a munkavégzést, és személyi sérüléshez vagy meghibásodáshoz vezethet.

Az akkumulátorok behelyezése (1. és 2. ábra)

FIGYELEM:

• Az akkumulátorok behelyezésekor ügyeljen arra, hogy a fedél ne csípje be az ujját.
• Az akkumulátorok eltávolításakor legyen óvatos, nehogy leessenek.
• Ha az akkumulátorok lefelé néznek, akkor az eltávolításnál legyen óvatos, mert kicsúszhatnak és leeshetnek.
• Csúsztassa el a 18 V-os akkumulátorokat tartalmazó adapter záró karját, és nyissa ki a fedelet.
• Illessze be az akkumulátorokat teljesen, amíg a gomb piros színe már nem látható.
• A karral gondosan rögzítse a fedelet.
• Illessze a kampót az övére, stb. (3. ábra)
• Rögzítse a felszereléshez szükséges adaptert a termékhez.
• A kampót el is távolíthatja, az ábra szerint átvezetve az övet

Az opcionális vállszíj rögzítése

A vállszíj rögzítése az ábrán látható módon történik. (4. ábra)

Működtetés

A munkafolyamathoz rögzítse magához az akkumulátor átalakítót az ábrán látható módon. (5. ábra)

Az akkumulátor töltöttségi szintjének kijelzése (6. ábra)

Az akkumulátor töltöttségi szintjének kijelzésére szolgáló gomb megnyomásakor a jelzőfények világítani kezdenek, és körülbelül 10 másodpercre megjelenik a töltöttségi szint. Az egyes akkumulátorokra külön jelzőfény vonatkozik.

MEGJEGYZÉS

• Ha csak a legalsó jelzőfény villog az 1-es vagy a 2-es akkumulátorrra vonatkozóan, akkor a töltöttségi szint alacsony, és a készülék nem működik. Ebben az esetben töltse fel az alacsony töltöttségi szintű akkumulátort, illetve cserélje ki egy megfelelő töltöttségű akkumulátorral. A készülék nem működik, ha az egyik akkumulátor lemerül.
• Az eszköz használata közben és közvetlenül az után előfordulhat, hogy a kijelzett töltöttségi szint valamivel alacsonyabb a valósnál.

A töltöttségi szint kijelzésének értelmezése

Jelzőfények (1-es vagy 2-es számú akkumulátor)			Töltöttségi szint vagy a jelzés mértéke
: Világít	: Nemvilágít	: Villog
			50%-tól 100%-ig
			20%-tól 50%-ig
			0%-tól 20%-ig
			Töltse fel az akkumulátort

- A környezeti tényezőktől és a hőmérséklettől függően elképzelhető, hogy a töltöttségi szint nem jelenik meg megfelelően.

Töltöttségi szint példa (1-es számú akkumulátor: 80%, 2-es számú akkumulátor: 10%)

1-es számú akkumulátor			2-es számú akkumulátor
		[06WW]		[Z2HY]	[08WZ]

Rendellenes jelzések a használat során

A töltöttségi szint kijelzésekor a BCV01 különböző állapotokat jelöl.

Jelzőfények				Jelzés mértékek
	: Világít		: Nemvilágít
1-es számú akkumulátor 2-es számú akkumulátor
				Előfordulhat, hogy a BCV01 meghibásodott.
				A védő funckió működésbe lépett.
				A védő funckió működésbe lépett.
				Töltse fel az akkumulátort.
				A BCV01 rendellenesen magas feszültséget észlelt.

1. A BCV01 hibás működése

Ha az 1-es és a 2-es számú akkumulátor három jelzőfénye felváltva világít, az a BCV01 hibás működését jelezheti. Ennek ellenőrzéséhez, illetve a hiba javításához vegye fel a kapcsolatot a legközelebbi Makita értékesítő központtal.

1. A BCV01 védő funkciója

A készülék folyamatos, nagymértékű terhelése esetén előfordulhat, hogy a motor automatikusan leáll. A jelenség oka a BCV01 védő funkciója, és nem utal meghibásodásra. Amennyiben a készülék nem reagál a kapcsolók működtetésére, akkor szüntesse meg az áramellátását, vegye ki az akkumulátorokat, és várja meg, BCV01 a BCV01 lehül.

1. Az akkumulátorok védő funkciója

Az akkumulátorok egy belső védő funkcióval rendelkeznek, ami az élettartam növelése érdekében automatikusan leállítja az áramleadást. Ha a termék használata közben az alábbiakat tapasztalja, a motor leáll. Ez azonban az akkumulátorok védő funkciója miatt történik, és nem utal meghibásodásra.

Ha az akkumulátor hőmérséklete túllép egy bizonyos értéket, a motor automatikusan leáll, és a készülék a kapcsolókkal sem működtethető. Ebben az esetben távolítsa el az akkumulátorokat a BCV01 készülékböl, és várja meg, amíg lehülnek, illetve töltse fel öket.

Ha az akkumulátorok töltöttségi szintje alacsony, a készülék motorja automatikusan leáll. Ha a készülék a kapcsolókkal nem működtethető, akkor távolítsa el, majd töltse fel BCV01 akkumulátorokat.

1. A BCV01 rendellenesen magas feszültséget észlel

Ha a BCV01 rendellenesen magas feszültséget észlel, a motor automatikusan leáll. A jelenség oka a BCV01 védő funkciója, és nem utal meghibásodásra. Ebben az esetben a motor a kapcsolók működtetése esetén sem indul újra.

Távolítsa el az akkumulátorokat, és használjon helyettük megfelelő feszültségüeket.

MEGJEGYZÉS

A készülék működése leáll a BCV01 bármilyen jelzése nélkül

A készülék túltöltöttsége esetén az áramleadás az akkumulátor élettartamának növelése érdekében automatikusan megszűnik. A jelenség oka az akkumulátor védő funkciója, és nem utal meghibásodásra. Ilyen esetekben a BCV01 nem jelez ki semmit, de ez nem jelent hibás működést. Ekkor engedje el a kapcsolót, és szüntesse meg túltöltöttséget okozó állapotot. A készülék ezután működtethető lesz a kapcsolóval.

Akumulátor 1 Akumulátor 2
