Ürün Tipi	Akü Dönüştürücü / Adaptörü
Marka	Makita
Model	BAP182
Giriş Gerilimi	18 V (2 adet akü)
Çıkış Gerilimi	36 V
Uyumlu Aküler	Makita 18 V (BL1815 hariç)
Kullanım Alanları	Sürekli çalışma için Makita 36 V aletleri beslemek
Şarj Göstergesi	Her bir akünün kalan şarjını gösterir (LED göstergeler)
Koruma Fonksiyonları	Aşırı yük, aşırı ısınma, anormal gerilime karşı koruma
Sabitleme	Kemer kancası, isteğe bağlı omuz askısı
Boyutlar (yaklaşık)	200 x 150 x 100 mm
Ağırlık (yaklaşık)	0,6 kg
Bakım	Kuru bir bezle temizleyin; suya daldırmayın
Güvenlik Talimatları	Kılavuzu okuyun; 14,4 V akü ile kullanmayın; kablodan tutarak taşımayın

Sık sorulan sorular - BAP182 MAKITA

BAP182 ile hangi aküleri kullanabilirim?

BAP182, iki adet Makita 18 V aküyü kabul eder. BL1815 aküsünü kullanmayın. 14,4 V aküler uyumlu değildir.

Dönüştürücüye aküler nasıl takılır?

Kilitleme kolunu kaydırarak kapağı açın, aküleri düğmenin kırmızı kısmı görünmeyene kadar sonuna kadar takın, ardından kapağı kapatın ve kilitleyin.

Şarj göstergelerinin yanıp sönmesi ne anlama gelir?

Bir akü için alt göstergenin yanıp sönmesi düşük şarjı belirtir. İki aküden biri bitmişse alet çalışmaz. Zayıf aküyü şarj edilmiş bir aküyle değiştirin.

BAP182'yi tek aküyle kullanabilir miyim?

Hayır, dönüştürücünün çalışması için kesinlikle iki adet 18 V akü gereklidir. Tek aküyle kullanım mümkün değildir.

Aletim neden aniden duruyor?

Bu, aşırı yük, aşırı ısınma veya boşalmış bir aküden kaynaklanıyor olabilir. Koruma sistemi otomatik olarak gücü keser. Cihazın soğumasını bekleyin veya aküleri şarj edin.

Dönüştürücüyü kemerime nasıl takarım?

Sağlanan kancayı kemerinize takmak için kullanın. Ayrıca kancayı çıkarıp kemeri doğrudan belirtilen yuvadan geçirebilirsiniz.

Aküyü adaptör aracılığıyla şarj edebilir miyim?

Hayır, alete bağlantı adaptörünü şarj cihazına takmayın. Bu şekilde şarj mümkün değildir.

İki akünün üç göstergesi de dönüşümlü olarak yanıp sönerse ne yapmalıyım?

Bu, dönüştürücüde (BCV01) olası bir arızayı gösterir. İnceleme için satıcınız veya Makita servis merkeziyle iletişime geçin.

BAP182'nin çıkış gerilimi nedir?

İki adet 18 V akü takıldığında çıkış gerilimi 36 V olur, bu da bu gerilim için tasarlanmış Makita aletlerini beslemeye olanak tanır.

Dönüştürücü nasıl temizlenir?

Yumuşak ve kuru bir bezle silin. Su veya solvent kullanmayın. İyi çalışma için kontakların temiz olduğundan emin olun.

KULLANIM KILAVUZU BAP182 MAKITA

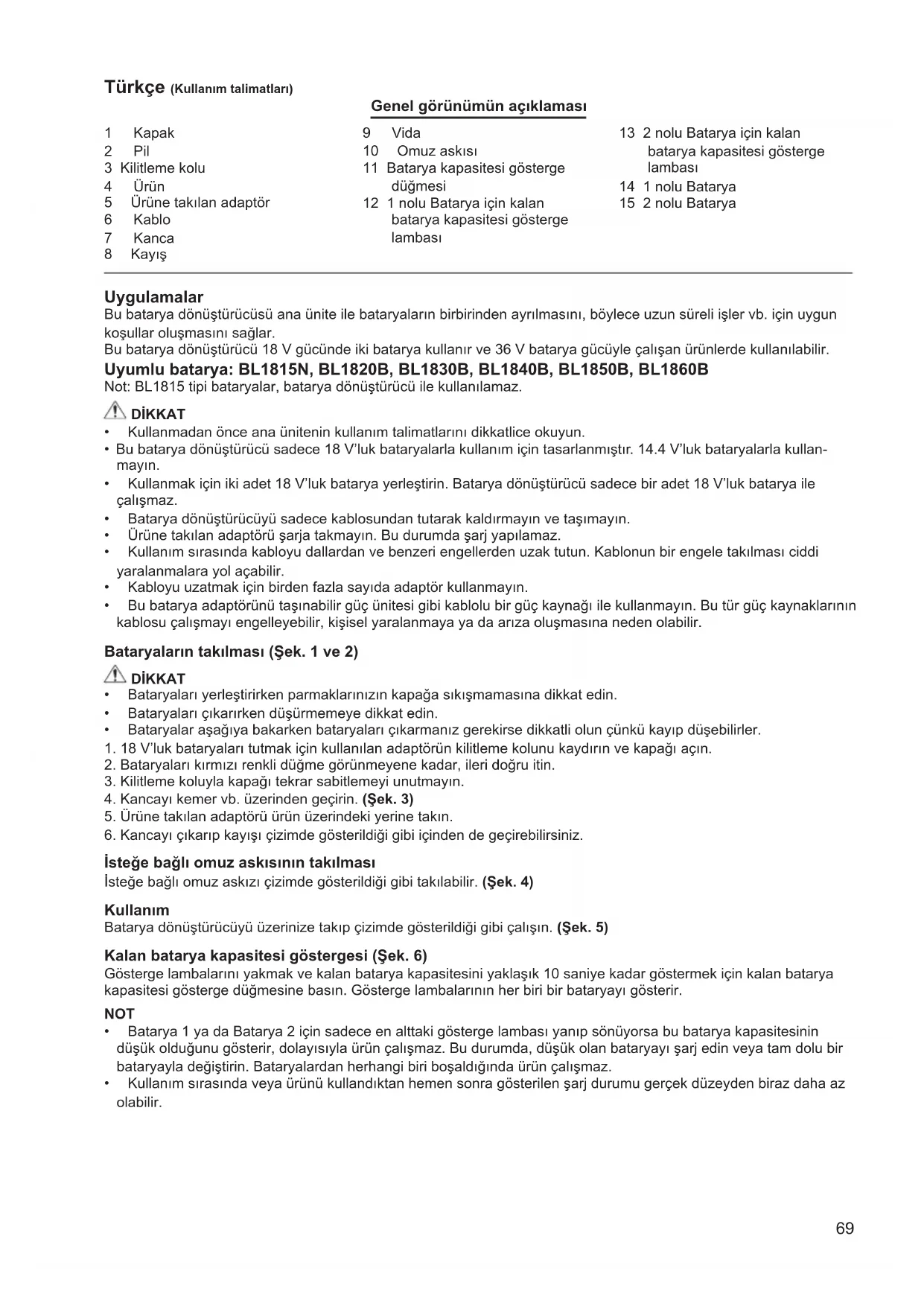

TR Batarya dönüştürücü Kullanım Kılavuzu

Türkçe (Kullanım talimatları)

		Genel görünümün açıklaması
1	Kapak	9 Vida	13 2 nolu Batarya için kalan
2	Pil	10 Omuz askısı	batarya kapasitesi gösterge
3	Kilitleme kolu	11 Batarya kapasitesi gösterge	lambası
4	Ürün	düğmesi	14 1 nolu Batarya
5	Ürüne takılan adaptör	12 1 nolu Batarya için kalan	15 2 nolu Batarya
6	Kablo	batarya kapasitesi gösterge
7	Kanca	lambası
8	Kayış

Uygulamalar

Bu batarya dönüştürücüsü ana ünite ile bataryaların birbirinden ayrılması, böylece uzun süreli işler vb. için uygun koşullar oluşmasını sağlar.

Bu batarya dönüştürücü 18 V gücünde iki batarya kullanır ve 36 V batarya gücüyle çalışan ürünlerde kullanılabilir.

Not: BL1815 tipi bataryalar, batarya dönüştürücü ile kullanılamaz.

DİKKAT

• Kullanmadan önce ana ünitenin kullanım talimatlarını dikkatlice okuyun.
• Bu batarya dönüştürücü sadece 18 V'luk bataryalarla kullanım için tasarlanmıştır. 14.4 V'luk bataryalarla kullanmayın.
• Kullanmak için iki adet 18 V'luk batarya yerleştirin. Batarya dönüştürücü sadece bir adet 18 V'luk batarya ile çalışmaz.
• Batarya dönüştürücüyü sadece kablosundan tutarak kaldırmayın ve taşımayın.
• Ürüne takılan adaptörü şarja takmayın. Bu durumda şarj yapılamaz.
• Kullanım sırasında kabloyu dallardan ve benzeri engellerden uzak tutun. Kablonun bir engele takılması ciddi yaralanmalara yol açabilir.
• Kabloyu uzatmak için birden fazla sayıda adaptör kullanmayın.
• Bu batarya adaptörünü taşınabilir güç ünitesi gibi kablolu bir güç kaynağı ile kullanmayın. Bu tür güç kaynaklarının kablosu çalışmayı engelleyebilir, kişisel yaralanmaya ya da arıza oluşmasına neden olabilir.

Bataryaların takılması (Şek. 1 ve 2)

DİKKAT

• Bataryaları yerleştirirken parmaklarınızın kapağa sıkışmamasına dikkat edin.
• Bataryaları çıkarırken düşürmemeye dikkat edin.
• Bataryalar aşağıya bakarken bataryaları çıkarmanız gerekirse dikkatli olun çünkü kayıp düşebilirler.
• 18 V'luk bataryaları tutmak için kullanılan adaptörün kilitleme kolunu kaydırın ve kapağı açın.
• Bataryaları kırmızı renkli düğme görün meyene kadar, ileri doğru itin.
• Kilitleme koluyla kapağı tekrar sabitlemeyi unutmayın.
• Kancayı kemer vb. üzerinden geçirin. (Şek. 3)
• Ürüne takılan adaptörü ürün üzerindeki yerine takın.
• Kancayı çıkarıp kayışı çizimde gösterildiği gibi içinden de geçirebilirsiniz.

İsteğe bağlı omuz askısının takılması

İsteğe bağlı omuz askızı çizimde gösterildiği gibi takılabilir. (Şek. 4)

Kullanım

Batarya dönüştürücüyü üzerine takıp çizimde gösterildiği gibi çalışın. (Şek. 5)

Kalan batarya kapasitesi göstergesi (Şek. 6)

Gösterge lambalarını yakmak ve kalan batarya kapasitesini yaklaşık 10 saniye kadar göstermek için kalan batarya kapasitesi gösterge düğmesine basın. Gösterge lambalarının her biri bir bataryayı gösterir.

NOT

• Batarya 1 ya da Batarya 2 için sadece en alttaki gösterge lambası yanıp soneüyorsa bu batarya kapasitesinin düşük olduğunu gösterir, dolayısıyla ürün çalışmaz. Bu durumda, düşük olan bataryayı şarj edin veya tam dolu bir bataryayla değiştirin. Bataryalardan herhangi biri boşaldığında ürün çalışmaz.
• Kullanım sırasında veya ürünü kullandıktan hemen sonra gösterilen şarj durumu gerçek düzeyden biraz daha az olabilir.

Kalan batarya kapasitesi göstergesinin okunması

Gösterge lambaları (Batarya 1 veya Batarya 2)				Kalan şarj veya gösterge içerikleri
[AHWD] : Açık	[TWS4] : Kapalı		[36Z0] : Yanıp Sönen
	[YCZW]	[2X02]	[BV05]	%50 ila %100
	[TX4T]	[8C07]	[XZW0]	%20 ila %50
	[33BD]	[Y77B]	[BXK3]	%0 ila %20
		[TCS3]		Bataryayı şarj edin
	[y da]
	[KCZW]	[XW08]	[YYTG]

• Kullanım koşullarına ve ortam sıcaklığına bağlı olarak, kalan kapasite tam doğru sonucu göstermeyebilir.

Kalan kapasite göstergesine örnek (Batarya 1: %80, Batarya 2: %10)

Kullanım sırasında anormal göstergeler

BCV01, kalan batarya kapasitesi göstergesi ile çeşitli durumları belirtir.

Gösterge lambaları

[TOYS] : Aç

:

palı

Gösterge içerikleri

Batarya 1 Batarya 2

BCV01 arızalandı.

BCV01 arızalandı.

BCW01 arızalandı.

BCW01 arızalandı..

Koruma fonksiyonu çalıştı.

Koruma fonksiyonu çalıştı.

Koruma fonksiyonunu çalıştı.

Koruma fonksiyonu calıştı.

Koruma fonksiyonu calıstı.

Koruma fonksiyonu calıstı..

Bataryayı şarj edin.

BCV01 anormal derecede yüksek voltaj algıladı.

BCV01 anormal derecede yüksek voltaj algıladı.

BCV01 anormal derecede yüksek voltaj algıladı.

1. BCV01 arızası

Batarya 1'in üç gösterge lambası ve Batarya 2'nin üç gösterge lambası sırayla yanıyorsa, BCV01'de bir arıza var demektir. Makita bayiinizle ya da en yakın Makita Satış Merkezi ile iletişim kurarak kontrol ve/veya tamir edilmesini isteyin.

1. BCV01 koruma fonksiyonu

Bir ürün sürekli olarak yüksek devirde kullanılırsa, motor otomatik olarak durabilir. Bu, BCV01'in koruma fonksiyonundan kaynaklanmaktadır ve bir arıza değildir. Ürünün anahtarlarından ürünü tekrar çalıştırmak mümkün olmuyorsa kullanımı durdurun, ürünü ve bataryaları BCV01'den ayırın ve BCV01'in soğumasını bekleyin.

1. Batarya koruma fonksiyonu

Bataryalarda, batarya ömrünü artırmak için güç çıkışını durduran dahili bir koruma fonksiyonu vardır. Ürün kullanımı sırasında aşağıdaki durumlar oluşursa, motor durur. Fakat bu bataryanın koruma fonksiyonundan kaynaklanmaktadır ve bir arıza olduğunu göstermez.

Batarya sıcaklığı belli bir seviyenin üstüne çıktığında motor otomatik olarak durur ve ürün anahtarından tekrar çalıştırılana kadar çalışmaz. Bu durumda, bataryayı kullanmayı bırakın, bataryaları BCV01'den çıkarın ve bataryaların soğumasını bekleyin ya da bataryaları şarj edin.

Batarya kapasitesi çok düştüğünde ürünün motoru otomatik olarak durur. Ürün, anahtarlar kullanılarak bile çalışmıyorsa, bataryaları BCV01'den çıkarın ve şarj edin.

1. BCV01'in anormal yüksek voltaj algılaması

BCV01 anormal derecede yüksek bir voltaj algıladığında, motor otomatik olarak durur. Bu, BCV01'in koruma fonksiyonundan kaynaklanmaktadır ve bir arıza değildir. Bu durumda, anahtarlar kullanılsa da motor çalışmaya- caktır.

Bataryaları BCV01'den çıkarın ve normal voltajlı farklı bataryalar kullanın.

NOT

BCV01'de herhangi bir gösterge olmaksızın ürün otomatik olarak durduğunda

Ürün aşırı yükleme durumuna girdiğinde, batarya ömrünün kısalmaması için güç çıkışı otomatik olarak durur. Bu, bataryanın koruma fonksiyonundan kaynaklamaktadır ve bir arıza değildir. Ayrıca, bu durumlarda BCV01 herhangi bir belirti vermez, fakat bu bir arıza değildir. Bu tür bir durumla karşılaştığınızda, anahtarı serbest bırakın ve aşırı yüklenmenin nedenini ortadan kaldırın. Böylece ürün anahtardan açılarak tekrar kullanılabilir.
