LIETOŠANAS INSTRUKCIJA PDC1200 MAKITA

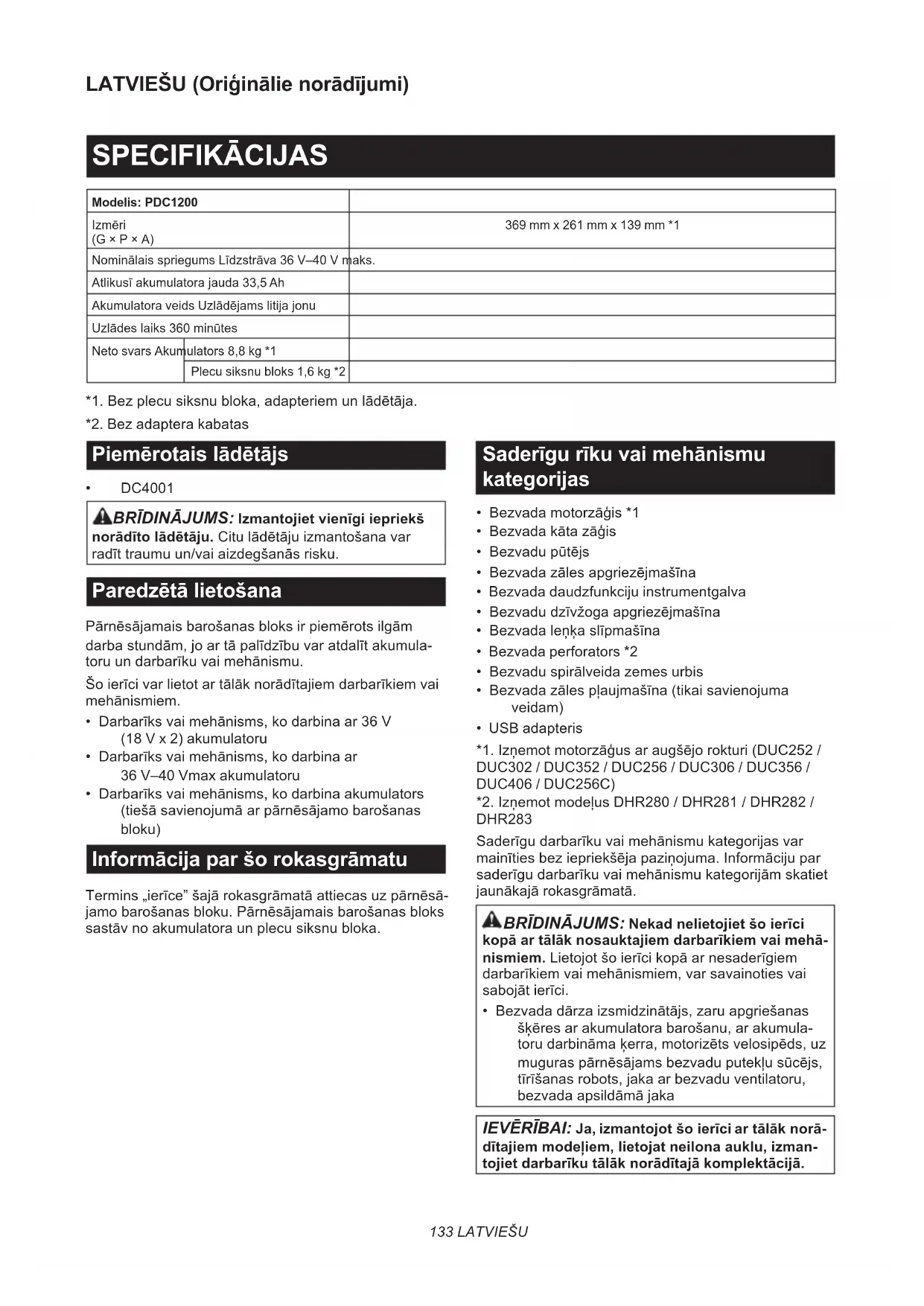

• Olkaimet HUOMAA: Jotkin luettelossa mainitut varusteet voi- vat sisältyä työkalun toimitukseen vakiovarusteina. Ne voivat vaihdella maittain.133 LATVIEŠU LATVIEŠU (Oriģinālie norādījumi) SPECIFIKĀCIJAS Modelis: PDC1200 Izmēri (G × P × A) 369 mm x 261 mm x 139 mm *1 Nominālais spriegums Līdzstrāva 36 V–40 V maks. Atlikusī akumulatora jauda 33,5 Ah Akumulatora veids Uzlādējams litija jonu Uzlādes laiks 360 minūtes Neto svars Akumulators 8,8 kg *1 Plecu siksnu bloks 1,6 kg *2 *1. Bez plecu siksnu bloka, adapteriem un lādētāja. *2. Bez adaptera kabatas Piemērotais lādētājs

• DC4001 BRĪDINĀJUMS: Izmantojiet vienīgi iepriekš norādīto lādētāju. Citu lādētāju izmantošana var radīt traumu un/vai aizdegšanās risku. Paredzētā lietošana Pārnēsājamais barošanas bloks ir piemērots ilgām darba stundām, jo ar tā palīdzību var atdalīt akumula- toru un darbarīku vai mehānismu. Šo ierīci var lietot ar tālāk norādītajiem darbarīkiem vai mehānismiem.

• Darbarīks vai mehānisms, ko darbina akumulators (tiešā savienojumā ar pārnēsājamo barošanas bloku) Informācija par šo rokasgrāmatu Termins „ierīce” šajā rokasgrāmatā attiecas uz pārnēsā- jamo barošanas bloku. Pārnēsājamais barošanas bloks sastāv no akumulatora un plecu siksnu bloka. Saderīgu rīku vai mehānismu kategorijas

• Bezvada motorzāģis *1

• Bezvada zāles apgriezējmašīna

• Bezvada daudzfunkciju instrumentgalva

• Bezvadu dzīvžoga apgriezējmašīna

• Bezvada leņķa slīpmašīna

• Bezvada perforators *2

• Bezvadu spirālveida zemes urbis

• Bezvada zāles pļaujmašīna (tikai savienojuma veidam)

DUC406 / DUC256C) *2. Izņemot modeļus DHR280 / DHR281 / DHR282 / DHR283 Saderīgu darbarīku vai mehānismu kategorijas var mainīties bez iepriekšēja paziņojuma. Informāciju par saderīgu darbarīku vai mehānismu kategorijām skatiet jaunākajā rokasgrāmatā. BRĪDINĀJUMS: Nekad nelietojiet šo ierīci kopā ar tālāk nosauktajiem darbarīkiem vai mehā- nismiem. Lietojot šo ierīci kopā ar nesaderīgiem darbarīkiem vai mehānismiem, var savainoties vai sabojāt ierīci.

• Bezvada dārza izsmidzinātājs, zaru apgriešanas šķēres ar akumulatora barošanu, ar akumula- toru darbināma ķerra, motorizēts velosipēds, uz muguras pārnēsājams bezvadu putekļu sūcējs, tīrīšanas robots, jaka ar bezvadu ventilatoru, bezvada apsildāmā jaka IEVĒRĪBAI: Ja, izmantojot šo ierīci ar tālāk norā- dītajiem modeļiem, lietojat neilona auklu, izman- tojiet darbarīku tālāk norādītajā komplektācijā.134 LATVIEŠU Modelis DUR364L / DUR365U / DUR366L /

DUR368A / DUR368L / DUX60

Griešanas instru- ments un griešanas diametrs Neilona griezējgalva ar 350 mm grieša- nas diametru Neilona auklas diametrs 2,0 mm *. Neilona griezējgalva var nebūt pieejama valstī, kurā dzīvojat. PIEZĪME: Piemērots DUB362 Augstas temperatūras vidē mehānisms var pārtraukt darbību ierīces aizsardzības sistēmas dēļ. Simboli Tālāk ir attēloti simboli, kas var attiekties uz darbarīka lietošanu. Pirms darbarīka izmantošanas pārliecinieties, vai pareizi izprotat to nozīmi. Izlasiet lietošanas rokasgrāmatu. Lai samazinātu savainošanās risku, raugie- ties, lai vads nesaskartos ar šķēršļiem. Sargiet akumulatoru no ūdens un lietus. Nemetiet akumulatoru ugunī. Neslēdziet akumulatoru īsslēgumā. Li-ion Tikai ES valstīm Tā kā šajā aprīkojumā ir bīstamas sastāv- daļas, elektrisko un elektronisko iekārtu, akumulatoru un bateriju atkritumi var negatīvi ietekmēt apkārtējo vidi un cilvēka veselību. Elektroierīces, elektroniskās ierīces un akumulatorus nedrīkst izmest kopā ar mājsaimniecības atkritumiem! Saskaņā ar Eiropas direktīvu par elektrisko un elektronisko iekārtu atkritumiem, aku- mulatoriem un baterijām, kā arī akumula- toru un bateriju atkritumiem un šīs direk- tīvas pielāgošanu valsts tiesību aktiem elektrisko un elektronisko iekārtu, bateriju un akumulatoru atkritumi ir jāglabā atse- višķi un jānogādā uz sadzīves atkritumu dalītās savākšanas vietu, ievērojot attiecī- gos vides aizsardzības noteikumus. Par to liecina uz iekārtas redzams simbols ar pārsvītrotu atkritumu konteineru uz riteņiem.

DROŠĪBAS BRĪDINĀJUMI

Drošības brīdinājumi attiecībā uz pārnēsājamo barošanas bloku

1. Pirms lietošanas noteikti izlasiet darbarīka vai

mehānisma lietošanas rokasgrāmatu.

2. Neceliet un nenesiet šo ierīci, turot tikai vadu.

Valkājot vai lietojot šo ierīci, nevelciet vadu.

3. Pirms ierīces uzvilkšanas vai noņemšanas

atvienojiet attiecīgā darbarīka vai mehānisma ligzdu.

4. Atstājot darbarīku vai mehānismu, noņemiet

attiecīgā darbarīka vai mehānisma ligzdu vai noņemiet ierīci no ķermeņa.

5. Strādājiet uzmanīgi, lai nepakluptu pār vadu.

6. Nelietojiet šo ierīci uz nepiemērotas virsmas

vai nestabilās augstās vietās.

7. Strādājot ar ierīci, raugieties, lai vads nesa-

skartos ar šķēršļiem. Aizķeroties aiz šķēršļiem, vads var izraisīt smagus savainojumus.

8. Neievietojiet lādētājā adapterus.

9. Pirms lietošanas pārbaudiet ierīci, vadus un

siksnu. Ja pamanāt bojājumus, sazinieties ar Makita pilnvaroto servisa centru, lai veiktu remontu.

10. Vadu pie kabeļa turētāja pievienojiet lēni un

apkopes vienmēr pārliecinieties, ka darbarīks vai mehānisms ir izslēgts un ligzda ir izņemta.

12. Lietojot šo ierīci kopā ar darbarīku, kuram ir

asmens, vienmēr raugieties, lai vads nesaskar- tos ar asmeni.

13. Valkājot ierīci, nevelciet neko tādu, kas varētu

traucēt ierīces ārkārtas atvienošanas funkcijai, piemēram, drošības stiprinājumu vai pleca siksnu.

14. Nelietojiet šo ierīci, rāpjoties kokā.

15. Nelietojiet šo ierīci, valkājot jaku ar bezvadu

stādot pie darbarīka vai mehānisma, noteikti novietojiet ierīci zemē.

18. Neizjauciet, neremontējiet un nepārveidojiet

rīku vai mašīnu nepārgrieztu vadus.

21. Ja, izmantojot akumulatora statīvu, ierīce

novietota vertikāli, gādājiet, lai tā atrastos uz līdzenas virsmas.

22. Gādājiet, lai pie ierīces spraudņa nebūtu

nekādu svešķermeņu, piemēram metāla skaidu un ūdens.

23. Neizmantojiet darbarīku vai mehānismu augst-

sprieguma elektrolīniju tuvumā.

24. Drīkst izmantot tikai šai ierīcei paredzētu lādē-

tāju. Neizmantojiet citus lādētājus.

25. Nepieļaujiet bojājumu rašanos akumulatora

korpusam un nenovietojiet neko uz ierīces.

26. Nekāpiet un nesēdiet uz ierīces.

27. Nenesiet ierīci, turot aiz akumulatora statīva

vai platuma regulēšanas siksnas.

28. Glabājiet ierīci iekštelpās.

Svarīgi drošības norādījumi par akumulatoru

1. Pirms akumulatora lietošanas izlasiet visus

norādījumus un brīdinājumus, kas attiecas uz

1) akumulatora lādētāju, 2) akumulatoru un

3) ierīci, kurā tiek izmantots akumulators.

2. Neizjauciet akumulatoru.

3. Ja akumulatora darbības laiks kļuva ievērojami

īsāks, nekavējoties pārtrauciet to izmantot. Citādi, tas var izraisīt pārkarsējumu, uzliesmo- jumu vai pat sprādzienu.

4. Ja elektrolīts nonāk acīs, izskalojiet tās ar tīru

ūdens un nekavējoties griezieties pie ārsta. Tas var izraisīt redzes zaudēšanu.

5. Neradiet īssavienojumu akumulatorā.

(1) Nepieskarieties spailēm ar elektrību vadošiem materiāliem. (2) Neglabājiet akumulatoru konteinerā kopā ar citiem metāla priekšmetiem, piemēram, naglām, monētām u. tml. (3) Sargiet akumulatoru no ūdens un lietus. Akumulatora īssavienojums var radīt spēcīgu strāvas plūsmu, pārkaršanu, uzliesmojumu un pat sabojāt akumulatoru.

6. Neglabājiet un neizmantojiet darbarīku/mehā-

nismu un akumulatoru vietās, kur temperatūra var sasniegt vai pārsniegt 50 °C (122 °F).

7. Nededziniet akumulatoru pat, ja tas ir stipri

bojāts vai pilnībā nolietots. Akumulators ugunī var eksplodēt.

attiecas likumdošanas prasības par bīstamiem izstrādājumiem. Komerciālā transportēšanā, ko veic, piemēram, trešās puses, transporta uzņēmumi, jāievēro uz iesaiņojuma un marķējuma norādītās īpašās prasības. Lai izstrādājumu sagatavotu nosūtīšanai, jāsazi- nās ar bīstamo materiālu speciālistu. Ievērojiet arī citus attiecināmos valsts normatīvus. Vaļējus kontaktus nosedziet ar līmlenti vai citādi pārklājiet, bet akumulatoru iesaiņojiet tā, lai sainī tas nevarētu izkustēties.

11. Lai likvidētu akumulatoru, izņemiet to no

darbarīka un atbrīvojieties no tā drošā vietā. Ievērojiet vietējos noteikumus par akumulatora likvidēšanu.

12. Izmantojiet akumulatoru tikai ar Makita norādī-

tajiem izstrādājumiem. Ievietojot šo akumulatoru nesaderīgos izstrādājumos, var rasties aizdegša- nās, pārmērīgs karstums, eksplozija vai elektrolīta noplūde.

13. Ja darbarīks/mehānisms netiks lietots ilgu

laiku, no tā jāizņem akumulators.

14. Glabājiet akumulatoru bērniem nepieejamā

NORĀDĪJUMUS. UZMANĪBU: Lietojiet tikai oriģinālos Makita akumulatorus. Ja lietojat neoriģinālus Makita aku- mulatorus vai pārveidotus akumulatorus, tie var uzsprāgt un izraisīt aizdegšanos, traumas un mate- riālos zaudējumus. Tiks anulēta arī Makita darbarīka un lādētāja garantija. Ieteikumi akumulatora kalpoša- nas laika pagarināšanai

1. Uzlādējiet akumulatoru, pirms tas ir pilnībā

izlādējies. Vienmēr, kad ievērojat, ka darbarīka darba jauda zudusi, apturiet darbarīku/mehā- nismu un uzlādējiet akumulatoru.

2. Nekad nelādējiet pilnībā uzlādētu akumula-

toru. Pārmērīga uzlāde saīsina akumulatora darbmūžu.

3. Uzlādējiet akumulatoru istabas temperatūrā

10 °C–40 °C (50 °F–104 °F). Ja pirms uzlādes akumulators ir karsts, ļaujiet tam atdzist.

4. Uzlādējiet litija jonu akumulatoru, ja to ilgstoši

nelietosit (vairāk nekā sešus mēnešus).

► Att.1 1 Pamatnes plāksne 2 Akumulators 3 Rokturis 4 Bloķēšanas poga 5 Kabeļa turētājs 6 Adaptera kabata 7 Ieslēgšanas/izslēgšanas poga 8 Akumulatora spraudnis9 Adaptera spraudnis 10 Adapteri 36 V (18 V x 2) (papildpiederumi)11 Adapters 36 V–40 Vmax (papildpiederums)12 Akumulatora lādētāja elektrības kontaktdakša13 Akumulatora lādētājs (papildpiederums)14 Akumulatora lādētāja ligzda15 Vidukļa siksna 16 Ligzda17 Platuma regulēšanas siksna18 Plecu siksnas bloks (papildpiederums)19 Akumulatora statīvs - -136 LATVIEŠU FUNKCIJU APRAKSTS UZMANĪBU: Pirms ierīces funkciju regulē- šanas vai pārbaudes noteikti pārliecinieties, ka ierīce ir izslēgta. Ierīces uzlāde UZMANĪBU: Kad uzlāde pabeigta, atvienojiet akumulatora lādētāja elektrības kontaktdakšu no maiņstrāvas ligzdas, noņemiet akumulatora lādē- tāja ligzdu un uzlieciet akumulatoram vāku. IEVĒRĪBAI: Šo akumulatora lādētāju ir paredzēts izmantot tikai MAKITA pārnēsājamajam baroša- nas blokam. Neizmantojiet to citiem mērķiem vai ar citu ražotāju akumulatoriem. IEVĒRĪBAI: Darbarīku vai mehānismu nevar ieslēgt, ja tam pieslēgts akumulatora lādētājs. Šādā gadījumā izņemiet akumulatora lādētāju no ierīces. IEVĒRĪBAI: Ja uzlādes laikā akumulators pārāk uzkarst vai atdziest, uzlāde var tikt pārtraukta. Ja tā notiek, pagaidiet, līdz akumulators sasniedz normālu temperatūru atdziestot vai uzsilstot, un tikai tad atsāciet uzlādi.

1. Pagriežot noņemiet akumulatora vāku.

2. Savietojiet akumulatora lādētāja ligzdas izvirzīju-

mus ar attiecīgajām ierīces spraudņa iedobēm, pēc tam savienojiet ligzdu ar spraudni, pagriežot ligzdu. ► Att.3: 1. Izvirzījums 2. Ligzda 3. Spraudnis

3. Iespraudiet akumulatora lādētāja elektrības kon-

taktdakšu piemērota sprieguma maiņstrāvas ligzdā.

4. Kad uzlāde pabeigta, atvienojiet akumulatora

lādētāja ligzdu un uzlieciet akumulatoram vāku. Uzlādes laikā galvenais jaudas indikators deg sarkanā krāsā un indikatora lampas norāda atlikušo akumulatora jaudu. Kad uzlāde ir pabeigta, galvenais jaudas indika- tors un indikatora lampas nodziest. Galvenais jaudas indikators Indikatora lampas Atlikusī jauda Deg Nedeg Mirgo Notiek uzlāde (75 %–100 %) Notiek uzlāde (50 %–75 %) Notiek uzlāde (25 %–50 %) Notiek uzlāde (0 %–25 %) Ieslēgšanas/izslēgšanas poga un akumulatora indikators UZMANĪBU: Raugieties, lai pirms ierīces ieslēgšanas darbarīks vai mehānisms būtu izslēgts. Citādi darbarīks vai mehānisms var piepeši sākt darboties un radīt traumas. PIEZĪME: Ieslēdzot darbarīku vai mehānismu uzreiz pēc ierīces ieslēgšanas, darbarīks vai mehānisms var neieslēgties. Šādā gadījumā vēlreiz iedarbiniet darba- rīku vai mehānismu. ► Att.4: 1. Ieslēgšanas/izslēgšanas poga

2. Indikatora lampiņa 3. Galvenais jaudas

indikators Lai ieslēgtu ierīci, nospiediet ieslēgšanas/izslēgšanas pogu. Galvenais jaudas indikators iedegas zaļā krāsā. Lai izslēgtu ierīci, uz dažām sekundēm nospiediet ieslēgšanas/izslēgšanas pogu. PIEZĪME: Ja ierīce un pievienotais darbarīks vai mehānisms ir atstāti bez uzraudzības 8 stundas, ierīce automātiski izslēdzas. Galvenais jaudas indikators mirgo zaļā krāsā tālāk norādītajos gadījumos.

• Adaptera vai elektriskā darbarīka/mehānisma spraudnis nav iesprausts ierīces ligzdā. Šādā gadījumā iespraudiet adaptera vai elektriskā darbarīka/mehānisma spraudni ierīces ligzdā.

• Akumulators ir izlādējies. Šādā gadījumā uzlādējiet ierīci.

• Akumulators ir pārkarsis, vai ierīcei ir pārāk zema temperatūra. Ja tā notiek, ļaujiet ierīcei atdzist vai uzsilt. Ja galvenais jaudas indikators pārmaiņus mirgo sar- kanā un zaļā krāsā, izslēdziet un atkal ieslēdziet strāvas padevi. Ja pēc strāvas padeves ieslēgšanas galvenais jaudas indikators joprojām pārmaiņus mirgo sarkanā un zaļā krāsā, lūdziet veikt remontu vietējā Makita pilnva- rotā servisa centrā.137 LATVIEŠU Atlikušās akumulatora jaudas indikators Lai apskatītu atlikušo akumulatora jaudu, nospiediet ierīces barošanas pogu. Indikatora lampas iedegas apmēram uz aptuveni 5 sekundēm. Indikatora lampas Atlikusī jauda Deg Nedeg Mirgo No 75 % līdz 100 % No 50 % līdz 75 % No 25 % līdz 50 % No 0 % līdz 25 % Uzlādējiet akumulatoru. Iespējama akumulatora kļūme. PIEZĪME: Reālā jauda var nedaudz atšķirties no norādītās atkarībā no lietošanas apstākļiem un apkār- tējās temperatūras. PIEZĪME: Ja darbarīkam vai mehānismam ir atlikušās akumulatora jaudas indikatora lampas, neņemiet vērā darbarīka vai mehānisma indikatora lampu rādījumu, bet gan šīs ierīces indikatora lampu rādījumu. PIEZĪME: Ja mirgo vairākas indikatora lampas, aku- mulators ir pārkarsis. Šādā gadījumā ļaujiet akumula- toram atdzist. Darbarīka/mehānisma/akumulatora aizsardzības sistēma Darbarīks vai mehānisms ir aprīkots ar darbarīka/mehā- nisma un akumulatora aizsardzības sistēmu. Šī sistēma automātiski izslēdz motora barošanu, tādējādi pagari- not darbarīka/mehānisma un akumulatora darbmūžu. Lietošanas laikā darbarīks vai mehānisms automātiski pārstās darboties, ja darbarīks, mehānisms vai akumu- lators būs kādā no tālāk norādītajiem apstākļiem. Aizsardzība pret pārslodzi Ja darbarīku, mehānismu vai akumulatoru lieto tā, ka tas patērē pārmērīgi lielu strāvas daudzumu, darbarīks vai mehānisms automātiski pārstāj darboties. Šādā gadījumā izslēdziet darbarīku vai mehānismu un pār- trauciet darbību, kas izraisīja darbarīka vai mehānisma pārslodzi. Pēc tam ieslēdziet darbarīku vai mehānismu, lai atsāktu darbu. Aizsardzība pret pārkaršanu Kad darbarīks, mehānisms vai akumulators ir pārkarsis, darbarīks vai mehānisms automātiski pārstāj darboties. Šādā gadījumā ļaujiet darbarīkam vai mehānismam un akumulatoram atdzist un tikai pēc tam atkal ieslēdziet darbarīku vai mehānismu. Aizsardzība pret akumulatora pārmērīgu izlādi Ja atlikusī akumulatora jauda nav pietiekama, darba- rīks vai mehānisms automātiski pārstāj darboties, un indikatora lampa mirgo, kad nospiežat barošanas pogu. Šādā gadījumā izņemiet akumulatoru no darbarīka vai mehānisma un uzlādējiet to. Zema uzlādes līmeņa indikators adapterim 36 V–40 Vmax Papildpiederumi Šim adapterim ir indikators, kas norāda, ja atlikusī aku- mulatora jauda ir zema vai akumulators ir izlādējies. Mirgojošs indikators norāda, ka atlikusī akumulatora jauda samazinās. Indikatora iedegšanās norāda, ka akumulators ir izlādē- jies vai aktivizēta akumulatora aizsardzības sistēma. PIEZĪME: Izmantojot darbarīku/mehānismu nepār- traukti, darbarīks/mehānisms apstāsies automātiski bez indikatora mirgošanas. PIEZĪME: Indikatora mirgošanas laiks ir atšķirīgs atkarībā no apkārtējās temperatūras un akumulatora statusa. ► Att.5: 1. Zema uzlādes līmeņa indikators Adaptera kabatas lietošana UZMANĪBU: Lietojot šo ierīci, neksējiet vadu ar adaptera kabatas āķa un cilpas stiprinājumu. Adapterus varat ievietot adaptera kabatā, kā parādīts attēlā. ► Att.6: 1. Adapters 2. Adaptera kabata MONTĀŽA UZMANĪBU: Pirms veicat jebkādas darbības ar ierīci, vienmēr pārliecinieties, ka tā ir izslēgta. Ierīces montāža

1. Piestipriniet akumulatoru pie plecu siksnu bloka

pamatnes plāksnes, kā parādīts attēlā. ► Att.7: 1. Akumulators 2. Pamatnes plāksne138 LATVIEŠU UZMANĪBU: Raugieties, lai akumulators būtu stingri piestiprināts pie pamatnes plāksnes. Citādi, uzliekot vai lietojot ierīci, akumulators var nokrist un radīt traumu. Ja redzams attēlā parādītais sarkanas krāsas indikators, tas nozīmē, ka akumula- tors nav pilnīgi noksēts. ► Att.8: 1. Sarkanas krāsas indikators UZMANĪBU: Uzmanieties, lai akumulatora piestiprināšanas laikā neiespiestu pirkstus vai īkšķus starp akumulatoru un pamatnes plāksni. UZMANĪBU: Noņemot akumulatoru, nospie- diet bloķēšanas pogu, vienlaikus cieši turot rok- turi. Pirms noņemat akumulatoru, iestatiet vidukļa siksnu zemākajā pozīcijā. ► Att.9: 1. Rokturis 2. Bloķēšanas poga

2. Pielāgojiet vidukļa siksnas stāvokli. Paceliet aug-

stuma regulēšanas sviru, pēc tam pielāgojiet vidukļa siksnas stāvokli, bīdot pamatnes plāksni un pēc tam atgriežot sviru sākuma stāvoklī. ► Att.10: 1. Augstuma regulēšanas svira 2. Pamatnes plāksne 3. Vidukļa siksna UZMANĪBU: Pielāgojot vidukļa siksnas stāvokli, novietojiet ierīci zemē, lai akumulatora priekšpuse būtu vērsta uz leju, kā parādīts attēlā. IEVĒRĪBAI: Ja augstuma regulēšanas svira ir vaļīga, pievelciet augstuma regulēšanas sviras uzgriezni. Nepievelciet uzgriezni pārmērīgi stingri. Citādi augstuma regulēšanas svira nekustēsies. ► Att.11: 1. Uzgrieznis PIEZĪME: Ja pamatnes plāksne slikti slīd, mazliet paceliet akumulatora apakšpusi, lai tā nepieskartos zemei, un tad paslidiniet pamatnes plāksni. ► Att.12

3. Pievienojiet adaptera kabatu pie vidukļa siksnas

ar āķa un cilpas stiprinājumu, kā parādīts attēlā. ► Att.13: 1. Adaptera kabata PIEZĪME: Adaptera kabatu pie vidukļa siksnas var pievienot gan kreisajā, gan labajā pusē.

4. Izmantojot platuma regulēšanas siksnu, pielāgo-

jiet plecu siksnas platumu. ► Att.14: 1. Platuma regulēšanas siksna

5. Uzlieciet ierīci, bloķējiet vidukļa siksnas sprādzi un

pēc tam pielāgojiet vidukļa siksnas garumu. ► Att.15: 1. Sprādze PIEZĪME: Siksnu varat salocīt un ksēt ar āķa un cilpas stiprinājumu, kā parādīts attēlā. ► Att.16: 1. Siksna

6. Pielāgojiet plecu siksnas garumu.

► Att.17: 1. Plecu siksna PIEZĪME: Siksnu varat salocīt un ksēt ar āķa un cilpas stiprinājumu, kā parādīts attēlā. ► Att.18: 1. Siksna UZMANĪBU: Lai novilktu ierīci, nolieciet to uz līdzenas un stabilas virsmas, lai ierīce neapgāztos. Lai novilktu ierīci, atbloķējiet vidukļa jostas sprādzi, tad lēni nolieciet ierīci. ► Att.19: 1. Sprādze EKSPLUATĀCIJA UZMANĪBU: Valkājot ierīci, raugieties, lai plecu siksna būtu uzlikta uz abiem pleciem. Citādi, valkājot vai lietojot ierīci, tā var krist un radīt traumu. UZMANĪBU: Valkājot ierīci, raugieties, lai ierīce būtu uzlikta jums uz muguras. Citādi, strādā- jot ar ierīci, tā var krist un izraisīt traumu. UZMANĪBU: Vienmēr pirms ierīces ieslēg- šanas vai adaptera spraudņa vai darbarīka/ mehānisma spraudņa ievietošanas akumulatora ligzdā izslēdziet darbarīku vai mehānismu. Citādi darbarīks vai mehānisms var piepeši sākt darboties un radīt traumas. PIEZĪME: Šai ierīcei nav pieejams 18 V adapteris. Ierīces pievienošana darbarīkam vai mehānismam

vai labās puses. Velkot vadu, raugieties, lai vads būtu ievietots turētājos, kā parādīts attēlā. ► Att.20: 1. Vads 2. Turētājs

6. Adapterus darbarīkā vai mehānismā ievietojiet

tādā pašā veidā kā akumulatora kasetni. ► Att.22: 1. Adapters IEVĒRĪBAI: Darbarīkam vai mehānismam, ko darbina ar 36 V (18 V x 2) akumulatoru, izmantojiet 36 V (18 V x 2) paredzētus adapterus. Darbarīkam vai mehānismam, ko darbina ar 36 V–40 Vmax akumulatoru, izmantojiet 36 V–40 Vmax paredzētu adapteri. Tiešajā savienojumā ar darbarīku vai mehānismu nav nepieciešams adapters.139 LATVIEŠU IEVĒRĪBAI: Pievienojot adapterus darbarīkam vai mehānismam, noteikti uzstādiet adapteru, kas aprīkots ar 2 vadiem, attēlā parādītajā vietā. Ja adapteri ir pievienoti nepareizi, adapteru, kas aprīkots ar 2 vadiem, nevar ievietot pilnībā. Šādā gadījumā, ievietojot adapteru, nelietojiet spēku. Citādi darbarīks vai mehānisms var tikt sabojāts. ► Att.23: 1. Adapters ar 2 vadiem ► Att.24: 1. Adapters ar 2 vadiem PIEZĪME: Adaptera vada virzienu var mainīt apmē- ram 180 grādu diapazonā.

7. Lai ieslēgtu strāvas padevi, piespiediet ieslēg-

šanas/izslēgšanas pogu. Lai izslēgtu ierīci, uz dažām sekundēm nospiediet ieslēgšanas/izslēgšanas pogu. ► Att.25: 1. Ieslēgšanas/izslēgšanas poga Kabeļa turētāju lietošana UZMANĪBU: Kabeļa turētājiem pievienojiet tikai akumulatora kabeli. Kabeļa turētājiem nepie- vienojiet adapteru vai elektriskā darbarīka/mehā- nisma kabeli. Pievienojot adapteru vai elektriskā darbarīka/mehānisma kabeli, ir iespējami negadījumi un traumas. ► Att.26 ► Att.27 Akumulatora kabeli varat pievienot kabeļa turētājiem, kā parādīts attēlā. ► Att.28: 1. Kabeļa turētājs Vadu varat arī pievienot, izmantojot tikai vidukļa siksnas kabeļa turētāju, kā parādīts attēlā. ► Att.29: 1. Kabeļa turētājs Kabeļa turētājus pie plecu siksnas un vidukļa siksnas var pievienot gan kreisajā, gan labajā pusē. ► Att.30: 1. Daļa, kurai jāpievieno kabeļa turētājs UZMANĪBU: Lai kabelis nekrustotos ar plecu siksnu, pievienojiet kabeli vai nu tikai plecu siks- nas kreisajā pusē, vai tikai labajā pusē. ► Att.31 Piekaramās lentes lietošana Papildpiederumi UZMANĪBU: Pirms darba sākšanas pārbau- diet, vai piekaramā lente ir pareizi piestiprināta pie darbarīka āķa. Piekaramo lenti varat izmantot, ar šo ierīci darbinot bezvada zāles apgriezējmašīnu vai bezvada kāta zāģi. Piekaramās lentes piestiprināšana

1. Piekaramās lentes āķus piestipriniet pie plecu

siksnas vai vidukļa siksnas gredzeniem, kā parādīts attēlā. Lentes veidu un piestiprināšanas metodi izvēlie- ties atbilstoši lietošanas veidam. ► Att.32: 1. Gredzens 2. Āķis ► Att.33: 1. Gredzens 2. Āķis ► Att.34: 1. Gredzens 2. Āķis ► Att.35: 1. Gredzens 2. Āķis PIEZĪME: Ja darbarīkam ir velosipēda tipa rokturis, piestipriniet lenti tā, lai lente būtu izvilkta cauri vidukļa siksnai, kā parādīts attēlā. ► Att.36: 1. Vidukļa siksna 2. Lente

2. Piestipriniet āķi pie darbarīka.

► Att.37: 1. Āķis Ierīces atvienošana Piespiediet sprādzes sviras, lai atbloķētu sprādzi. ► Att.38: 1. Svira PIEZĪME: Atkarībā no siksnas veida sprādze var nebūt aprīkojumā. Ārkārtas atvienošana

1. Piespiediet vidukļa siksnas sprādzes sviras, lai

atbloķētu sprādzi. ► Att.39: 1. Sprādze 2. Svira

2. Noņemiet plecu siksnu, lai atbrīvotu darbarīku un

ierīci. ► Att.40: 1. Plecu siksna APKOPE UZMANĪBU: Pirms ierīces pārbaudes vai apkopes vienmēr pārliecinieties, ka tā ir izslēgta. IEVĒRĪBAI: Nekad neizmantojiet gazolīnu, ben- zīnu, atšķaidītāju, spirtu vai līdzīgus šķidrumus. Tas var radīt izbalēšanu, deformāciju vai plaisas. Lai saglabātu izstrādājuma DROŠU un UZTICAMU dar- bību, remontdarbus, apkopi un regulēšanu uzticiet veikt tikai Makita pilnvarotam vai rūpnīcas apkopes centram, un vienmēr izmantojiet tikai Makita rezerves daļas.140 LATVIEŠU

Pirms vienošanās par remontu vispirms veiciet savu pārbaudi. Ja konstatējat problēmu, kas nav aprakstīta šajā rokasgrāmatā, nemēģiniet izjaukt darbarīku, mehānismu vai ierīci. Tā vietā vērsieties Makita pilnvarotā servisa centrā un remontam vienmēr izmantojiet tikai Makita rezerves daļas. Neatbilstošas darbības stāvoklis Galvenais jaudas indikators Cēlonis Risinājums Darbarīks vai mehānisms nesāk darboties. - Ierīcei ir pieslēgts lādētājs. Atvienojiet lādētāju no ierīces. Lampiņa deg zaļā krāsā. Darbarīkam vai mehānismam nav pievienoti adapteri. Pievienojiet darbarīkam vai mehānismam adapterus. Pārbaudiet, vai adapteri ir pievienoti pareizi. Darbarīks vai mehānisms, vai adapteru vadi ir pārkarsuši. Atdzesējiet darbarīku vai mehānismu, ierīci un adapteri. Pēc atdzišanas izslēdziet un atkal ieslēdziet. Darbarīks vai mehānisms, vai ierīce ir bojāti. Lūdziet Makita pilnvarotā ser- visa centrā veikt remontu. Lampiņa mirgo zaļā krāsā. Adaptera spraudnis vai darba- rīka/mehānisma spraudnis nav ievietots akumulatora ligzdā. Ievietojiet spraudni ligzdā. Pārbaudiet, vai spraudnis ir stingri ievietots ligzdā. Ierīce ir pārkarsusi, vai tai ir pārāk zema temperatūra. Ļaujiet ierīcei atdzist vai uzsilt. Atlikusī akumulatora jauda nav pietiekama. Uzlādējiet akumulatoru. Lampiņa pārmaiņus mirgo sarkanā un zaļā krāsā. Ierīce ir konstatējusi nepilnību. Izslēdziet un pēc tam atkal ieslēdziet ierīci. Darbarīks vai mehānisms, vai ierīce ir bojāti. Lūdziet Makita pilnvarotā ser- visa centrā veikt remontu. Lampiņa neiedegas. Ierīce nav ieslēgta. Ieslēdziet ierīci. Atlikusī akumulatora jauda nav pietiekama. Uzlādējiet akumulatoru. Ierīce ir bojāta. Lūdziet Makita pilnvarotā ser- visa centrā veikt remontu. Kad ir pieslēgts lādētājs, uzlāde nesākas. Lampa mirgo sarkanā krāsā. Ierīce ir pārkarsusi, vai tai ir pārāk zema temperatūra. Ļaujiet ierīcei atdzist vai uzsilt. Lampiņa pārmaiņus mirgo sarkanā un zaļā krāsā. Ierīce vai lādētājs ir konstatējis nepilnību. Atvienojiet akumulatora lādē- tāja ligzdu un atkal pieslēdziet to. Ierīce vai lādētājs ir bojāts. Lūdziet Makita pilnvarotā ser- visa centrā veikt remontu. Lampiņa neiedegas. Lādētājs nav pieslēgts piemē- rota sprieguma maiņstrāvas ligzdai. Pieslēdziet lādētāju piemērota sprieguma maiņstrāvas ligzdai. Lādētāja ligzda nav kārtīgi pieslēgta. Kārtīgi pieslēdziet lādētāja ligzdu. Lādētāja strāvas vads nav kārtīgi pieslēgts lādētājam. Kārtīgi pieslēdziet lādētājam strāvas vadu. Ierīce vai lādētājs ir bojāts. Lūdziet Makita pilnvarotā ser- visa centrā veikt remontu. PAPILDU PIEDERUMI UZMANĪBU: Šādi piederumi un papildierīces tiek ieteiktas lietošanai ar šajā rokasgrāmatā aprakstīto Makita darbarīku. Izmantojot citus piede- rumus vai papildierīces, var tikt radīta traumu gūša- nas bīstamība. Piederumu vai papildierīci izmantojiet tikai paredzētajam mērķim. Ja jums vajadzīga palīdzība vai precīzāka informācija par šiem piederumiem, vērsieties savā tuvākajā Makita apkopes centrā.

• Oriģināls Makita lādētājs

• Adapteri 36 V (18 V x 2)

• Adapteris, kas paredzēts 36 V–40 Vmax
