NAUDOJIMO INSTRUKCIJA PDC1200 MAKITA

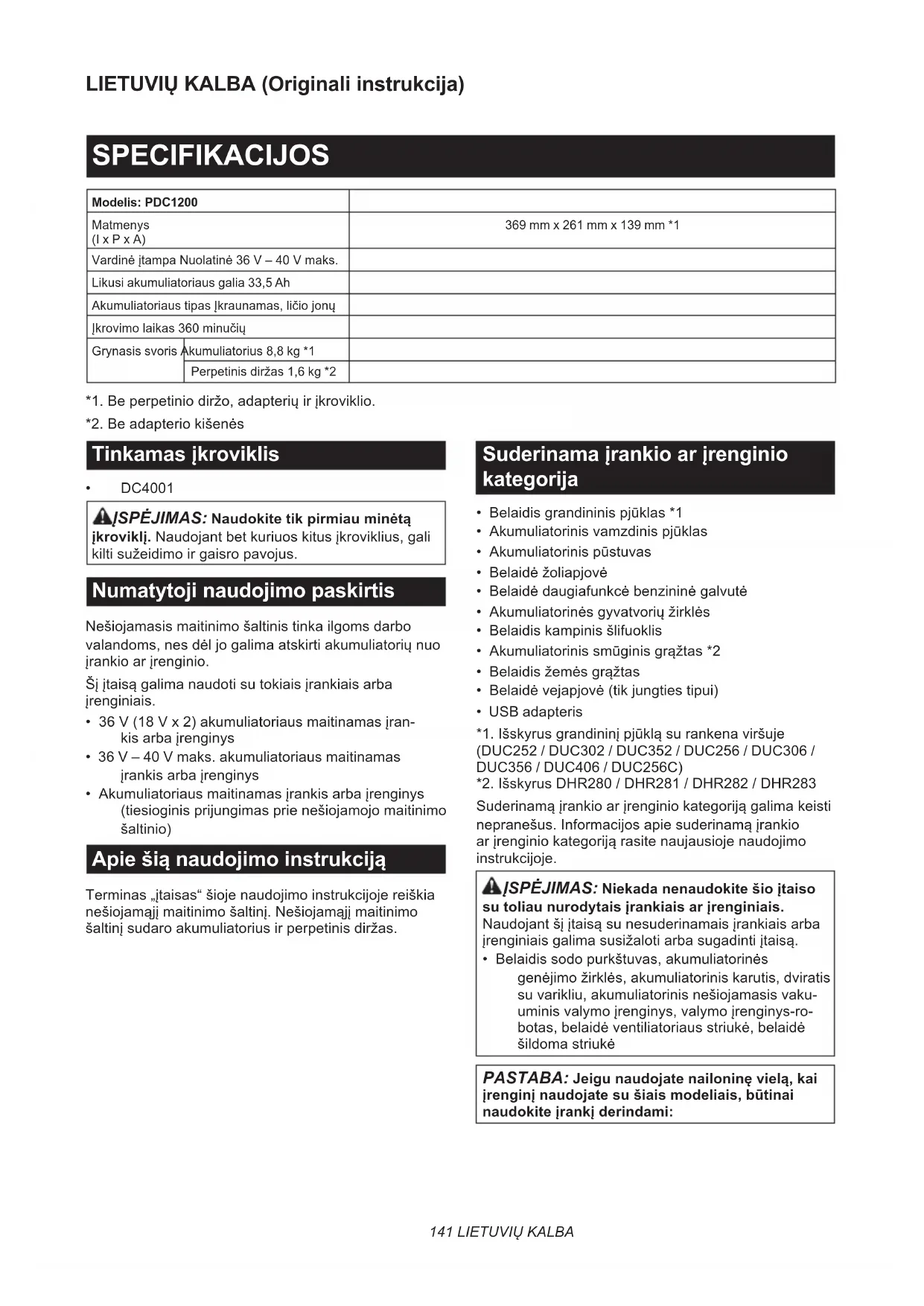

• DC4001 ĮSPĖJIMAS: Naudokite tik pirmiau minėtą įkroviklį. Naudojant bet kuriuos kitus įkroviklius, gali kilti sužeidimo ir gaisro pavojus. Numatytoji naudojimo paskirtis Nešiojamasis maitinimo šaltinis tinka ilgoms darbo valandoms, nes dėl jo galima atskirti akumuliatorių nuo įrankio ar įrenginio. Šį įtaisą galima naudoti su tokiais įrankiais arba įrenginiais.

• 36 V (18 V x 2) akumuliatoriaus maitinamas įran- kis arba įrenginys

• 36 V – 40 V maks. akumuliatoriaus maitinamas įrankis arba įrenginys

• Akumuliatoriaus maitinamas įrankis arba įrenginys (tiesioginis prijungimas prie nešiojamojo maitinimo šaltinio) Apie šią naudojimo instrukciją Terminas „įtaisas“ šioje naudojimo instrukcijoje reiškia nešiojamąjį maitinimo šaltinį. Nešiojamąjį maitinimo šaltinį sudaro akumuliatorius ir perpetinis diržas. Suderinama įrankio ar įrenginio kategorija

• Belaidė daugiafunkcė benzininė galvutė

• Akumuliatorinės gyvatvorių žirklės

• Belaidis žemės grąžtas

• Belaidė vejapjovė (tik jungties tipui)

• USB adapteris *1. Išskyrus grandininį pjūklą su rankena viršuje

(DUC252 / DUC302 / DUC352 / DUC256 / DUC306 /

DUC356 / DUC406 / DUC256C) *2. Išskyrus DHR280 / DHR281 / DHR282 / DHR283 Suderinamą įrankio ar įrenginio kategoriją galima keisti nepranešus. Informacijos apie suderinamą įrankio ar įrenginio kategoriją rasite naujausioje naudojimo instrukcijoje. ĮSPĖJIMAS: Niekada nenaudokite šio įtaiso su toliau nurodytais įrankiais ar įrenginiais. Naudojant šį įtaisą su nesuderinamais įrankiais arba įrenginiais galima susižaloti arba sugadinti įtaisą.

• Belaidis sodo purkštuvas, akumuliatorinės genėjimo žirklės, akumuliatorinis karutis, dviratis su varikliu, akumuliatorinis nešiojamasis vaku- uminis valymo įrenginys, valymo įrenginys-ro- botas, belaidė ventiliatoriaus striukė, belaidė šildoma striukė PASTABA: Jeigu naudojate nailoninę vielą, kai įrenginį naudojate su šiais modeliais, būtinai naudokite įrankį derindami:142 LIETUVIŲ KALBA Modelis DUR364L / DUR365U / DUR366L /

DUR368A / DUR368L / DUX60

Pjovimo įrankis ir pjovimo skersmuo Nailoninė pjovimo galvutė, kurios pjovimo skersmuo 350 mm Nailoninės vielos skersmuo 2,0 mm *. Nailoninės pjovimo galvutės negalima įsigyti priklausomai nuo jūsų regiono. PASTABA: Skirtas DUB362 Esant aukštai temperatūrai, darbo metu įrenginys gali sustoti dėl įrenginio apsaugos sistemos. Simboliai Toliau yra nurodyti simboliai, kurie gali būti naudojami įrangai. Prieš naudodami įsitikinkite, kad suprantate jų reikšmę. Perskaitykite instrukcijų vadovą. Norėdami sumažinti sužalojimo riziką, laikykite laidą toliau nuo kliūčių. Saugokite akumuliatorių nuo vandens ar lietaus. Nemeskite akumuliatoriaus į ugnį Nesukelkite akumuliatoriaus trumpojo jungimo. Li-ion Taikoma tik ES šalims Kadangi įrangoje yra pavojingų kompo- nentų, panaudota elektrinė ir elektroninė įranga, akumuliatoriai ir baterijos gali turėti neigiamo poveikio aplinkai ir žmonių sveikatai. Nešalinkite elektros ir elektroninių prietaisų ar baterijų kartu su buitinėmis atliekomis! Pagal Europos direktyvą dėl elektros ir elektroninės įrangos atliekų bei akumulia- torių ir baterijų ir panaudotų akumuliatorių ir baterijų bei jos pritaikymą nacionaliniams įstatymams, panaudota elektros ir elektro- ninė įranga, baterijos ir akumuliatoriai turi būti surenkami atskirai ir pristatomi į atskirą buitinių atliekų surinkimo punktą, kuris veikia pagal aplinkos apsaugos taisykles. Tai rodo perbrauktas konteinerio ant ratukų simbolis, pateiktas ant įrangos.

Saugos įspėjimai dėl nešiojamojo maitinimo šaltinio

1. Prieš naudojimą būtinai perskaitykite įrankio

ar įrenginio naudojimo instrukciją.

2. Neimkite ir neneškite šio įtaiso, laikydami tik

už laido. Netraukite laido, kai nešate ar naudo- jate šį įtaisą.

3. Prieš nešiodami ar užsidėdami įtaisą, nuimkite

lizdą nuo įrankio arba įrenginio.

4. Kai paliekate įrankį ar įrenginį, būtinai nuimkite

lizdą nuo įrankio ar įrenginio arba nusiimkite įtaisą nuo savęs.

5. Būkite atsargūs ir neužkliūkite už laido

šiaus arba nestabiliose vietose aukštai.

7. Dirbdami laidą laikykite toliau nuo kliūčių.

Laidui užkliuvus už kliūčių, galima sunkiai susižaloti.

8. Nekiškite adapterių į kroviklį.

9. Prieš naudodami patikrinkite įtaisą, įskaitant

laidus ir diržus. Jeigu jie pažeisti, dėl remonto kreipkitės į „Makita“ įgaliotąjį techninės prie- žiūros centrą.

10. Kai tvirtinate laidą laido laikiklyje, tai darykite

11. Prieš bandydami atlikti įrankio ar įrenginio

tikrinimo arba techninės priežiūros darbus, visuomet būtinai išjunkite įrankį ir įrenginį ir išimkite lizdą.

12. Kai naudojate įtaisą su įrankiu, turinčiu pjo-

vimo diską, būtinai laikykite laidą toliau nuo pjovimo disko.

13. Kai užsidedate įtaisą, nedėkite nieko, pavyz-

džiui, saugos diržų arba pečių diržo, galinčio trukdyti įtaiso kritinio nuėmimo funkcijai.

14. Nenaudokite šio įtaiso, kai lipate į medį.

15. Nenaudokite šio įtaiso, kai dėvite belaidę ven-

tiliatoriaus striukę ar belaidę šildomą striukę.

16. Saugokite šį įtaisą nuo žiežirbų.

17. Kai naudojate šį įtaisą neužsidėję ant savęs

arba montuojate įtaisą prie įrankio ar įrenginio, būtinai paguldykite įtaisą ant žemės.

19. Būkite atsargūs, kad diržai neįsipainiotų į

įrankį arba įrenginį.

20. Naudodami įrenginį būkite atsargūs, kad įran-

kiu arba įrenginiu nenupjautumėte laido.

21. Kai įtaisą pastatote stačiai, naudodami aku-

muliatoriaus stovą, būtinai padėkite įtaisą ant lygaus paviršiaus.

22. Pašalinius daiktus, pavyzdžiui, metalo drožles

ir vandenį, laikykite atokiau nuo įtaiso kištuko.

23. Nenaudokite įrankio ar įrenginio šalia aukšto-

sios įtampos maitinimo linijų.

24. Naudokite tik įtaisui skirtą įkroviklį.

Nenaudokite kitų įkroviklių.

25. Nepažeiskite akumuliatoriaus korpuso ir nedė-

kite nieko ant įtaiso.

26. Nelipkite ant įtaiso ir nesėdėkite ant jo.

27. Neneškite įtaiso už akumuliatoriaus stovo arba

pločio reguliavimo diržo.

28. Įtaisą laikykite patalpoje.

29. Nedėkite arba netvirtinkite nieko tarp akumu-

liatoriaus ir akumuliatoriaus stovo.

30. Neužkabinkite nieko už akumuliatoriaus stovo.143 LIETUVIŲ KALBA

Svarbios saugos instrukcijos, taikomos akumuliatoriui

1. Prieš naudodami akumuliatorių, perskaitykite

visas instrukcijas ir perspėjimus ant (1) aku- muliatoriaus įkroviklio, (2) akumuliatoriaus ir (3) akumuliatorių naudojančio gaminio.

2. Neardykite akumuliatoriaus.

3. Jei įrankio darbo laikas žymiai sutrumpėjo,

nedelsdami nutraukite darbą su įrankiu. Tai gali kelti perkaitimo, nudegimų ar net spro- gimo pavojų.

4. Jei elektrolitas pateko į akis, plaukite jas tyru

vandeniu ir nedelsdami kreipkitės į gydytoją. Gali kilti regėjimo praradimo pavojus.

5. Nesukelkite akumuliatoriaus trumpojo

jungimo: (1) Nelieskite kontaktų degiomis medžiagomis. (2) Venkite laikyti akumuliatorių kartu su kitais metaliniais daiktais, pavyzdžiui, vinimis, monetomis ir t. t. (3) Saugokite akumuliatorių nuo vandens ar lietaus. Trumpasis jungimas akumuliatoriuje gali sukelti stiprią srovę, perkaitimą, galimus nude- gimus ar net akumuliatoriaus gedimą.

6. Nelaikykite ir nenaudokite įrankio / įrenginio ir

akumuliatoriaus vietose, kur temperatūra gali pasiekti ar viršyti 50 °C (122 °F).

7. Nedeginkite akumuliatoriaus, net jei yra sti-

priai pažeistas ar visiškai susidėvėjęs. Ugnyje akumuliatorius gali sprogti.

8. Saugokite akumuliatorių nuo kritimo ir smūgių.

9. Nenaudokite pažeisto akumuliatoriaus.

10. Įdėtoms ličio jonų akumuliatoriams taikomi

Pavojingų prekių teisės akto reikalavimai. Komercinis transportas, pvz., trečiųjų šalių, prekių vežimo atstovų, turi laikytis specialaus reikalavimo ant pakuotės ir ženklinimo. Norėdami paruošti siųstiną prekę, pasitarkite su pavojingų medžiagų specialistu. Be to, laikykitės galimai išsamesnių nacionalinių reglamentų. Užklijuokite juosta arba padenkite atvirus kontak- tus ir supakuokite akumuliatorių taip, kad ji pakuo- tėje nejudėtų.

11. Kai išmetate akumuliatorių, išimkite jį iš įran-

kio ir išmeskite saugioje vietoje. Vadovaukitės vietos reglamentais dėl akumuliatorių išmetimo.

12. Akumuliatorių naudokite tik su „Makita“

nurodytais gaminiais. Akumuliatorių įdėjus į netinkamus gaminius gali kilti gaisras, gaminys gali pernelyg kaisti, kilti sprogimas arba pratekėti elektrolitas.

13. Jei įrankis / įrenginys bus ilgą laiką nenaudoja-

mas, akumuliatorių būtina išimti iš įrankio.

14. Laikykite akumuliatorių vaikams nepasiekia-

moje vietoje. SAUGOKITE ŠIAS INSTRUKCIJAS. PERSPĖJIMAS: Naudokite tik originalų „Makita“ akumuliatorių. Neoriginalaus „Makita“ arba pakeisto akumuliatoriaus naudojimas gali nulemti gaisrą, asmens sužalojimą ir pažeidimą. Tai taip pat panaikina „Makita“ suteikiamą „Makita“ įrankio ir įkroviklio garantiją. Patarimai, ką daryti, kad akumu- liatorius veiktų kuo ilgiau

1. Įkraukite akumuliatorių prieš jam visiškai išsi-

kraunant. Visuomet nustokite naudoti įrankį / įrenginį ir pakraukite akumuliatorių, kai paste- bite, kad įrankio galia sumažėjo.

2. Niekada nekraukite iki galo įkrauto akumulia-

toriaus. Perkraunant trumpėja akumuliatoriaus eksploatacijos laikas.

3. Akumuliatorių kraukite esant kambario tem-

peratūrai 10 °C – 40 °C (50 °F – 104 °F). Prieš pradėdami krauti, leiskite įkaitusiam akumulia- toriui atvėsti.

4. Įkraukite akumuliatorių, jei jo nenaudojate ilgą

laiką (ilgiau nei šešis mėnesius).

► Pav.1 1 Pagrindo plokštelė 2 Akumuliatorius 3 Rankena 4 Fiksavimo mygtukas 5 Laido laikiklis 6 Adapterio kišenė 7 Maitinimo mygtukas 8 Akumuliatoriaus kištukas 9 Adapterio kištukas 10 Adapteriai, skirti 36 V (18 V x 2) (pasirenka-mas priedas)11 Adapteris, skirtas maks. 36 V – 40 V (pasirenka-mas priedas)12 Akumuliatoriaus įkrovi-klio maitinimo kištukas13 Akumuliatoriaus įkro-viklis (pasirenkamasis priedas)14 Akumuliatoriaus įkrovi-klio lizdas 15 Liemens diržas 16 Lizdas 17 Pločio reguliavimo diržas 18 Perpetinis diržas (pasi- renkamasis priedas) 19 Akumuliatoriaus stovas – –144 LIETUVIŲ KALBA

PERSPĖJIMAS: Norėdami pakoreguoti ar patikrinti įtaiso funkcijas, visada prieš tai įsitikin- kite, kad jis yra išjungtas. Įtaiso krovimas PERSPĖJIMAS: Baigę įkrauti, būtinai ištraukite akumuliatoriaus įkroviklio kištuką iš kintamosios srovės įtampos šaltinio ir išimkite akumuliatoriaus įkroviklio lizdą bei uždėkite aku- muliatoriaus dangtelį. PASTABA: Akumuliatoriaus įkroviklis yra skir- tas tik MAKITA nešiojamajam maitinimo šaltiniui įkrauti. Niekada nenaudokite jo kitais tikslais arba kito gamintojo akumuliatoriams. PASTABA: Kai akumuliatoriaus įkroviklis yra prijungtas prie įtaiso, įrankio arba įrenginio nebus galima įjungti. Šiuo atveju atjunkite akumuliato- riaus įkroviklį nuo įtaiso. PASTABA: Jeigu įkraunant akumuliatoriaus temperatūra tampa maža arba didelė, įkrovimas gali būti sustabdytas. Tokiu atveju palaukite, kol akumuliatoriaus temperatūra taps įprasta, jį pašil- dydami arba atvėsindami, ir tada vėl pradėkite įkrovimą.

1. Nusukite nuo akumuliatoriaus dangtelį.

► Pav.2: 1. Dangtelis

2. Sulygiuokite akumuliatoriaus įkroviklio iškyšą su

įtaiso kištuko atitinkama išėma ir tada prijunkite lizdą prie kištuko, sukdami lizdą. ► Pav.3: 1. Iškyša 2. Lizdas 3. Kištukas

3. Prijunkite akumuliatoriaus įkroviklio maitinimo kiš-

tuką prie tinkamo kintamosios srovės įtampos šaltinio.

4. Baigę įkrauti, nuimkite akumuliatoriaus įkroviklio

lizdą ir tuomet uždėkite akumuliatoriaus dangtelį. Įkraunant pagrindinė maitinimo lemputė šviečia raudo- nai, o indikatoriaus lemputės rodo likusią akumuliato- riaus galią. Baigus įkrauti, pagrindinė maitinimo lemputė ir indikatorių lemputės išsijungia. Pagrindinė maitinimo lemputė Indikatorių lemputės Likusi galia Šviečia Nešviečia Mirksi Įkrovimas (75 % – 100 %) Įkrovimas (50 % – 75%) Įkrovimas (25 % – 50 %) Įkrovimas (0 % – 25 %) Maitinimo mygtukas ir akumuliatoriaus indikatorius PERSPĖJIMAS: Prieš įjungdami įtaisą, pati- krinkite, ar išjungtas įrankis ar įrenginys. Antraip įrankis arba įrenginys gali staiga įsijungti ir sužaloti. PASTABA: Jeigu įjungsite įrankį arba įrenginį iš karto įjungę įtaisą, įrankio arba įrenginio gali nepavykti įjungti. Šioje situacijoje dar kartą paleiskite įrankį ar įrenginį. ► Pav.4: 1. Maitinimo mygtukas 2. Indikatoriaus lem- putė 3. Pagrindinė maitinimo lemputė Norėdami įjungti maitinimą, paspauskite maitinimo mygtuką. Pagrindinė maitinimo lemputė užsidega žalia spalva. Norėdami išjungti maitinimą, kelias sekundes palaikykite įjungimo mygtuką paspaustą. PASTABA: Jeigu įtaisas ir prijungtas įrankis ar įren- ginys yra paliekami be priežiūros 8 valandas, įtaisas automatiškai išjungiamas. Pagrindinė maitinimo lemputė mirksi žaliai esant vienai iš šių sąlygų.

• Adapterio arba elektrinio įrankio / įrenginio kištu- kas yra neprijungtas prie įtaiso lizdo. Šiuo atveju prijunkite adapterio arba elektrinio įrankio / įrenginio kištuką prie įtaiso lizdo.

• Akumuliatorius išsikrovęs. Tokiu atveju įkraukite įtaisą.

• Akumuliatorius perkaitęs arba įtaiso temperatūra žema. Šiuo atveju atvėsinkite arba pašildykite įtaisą. Jeigu pagrindinė maitinimo lemputė mirksi pakaitomis raudonai ir žaliai, išjunkite maitinimą ir po to vėl įjunkite. Jeigu pagrindinė maitinimo lemputė įjungus maitinimą pakaitomis mirksi raudonai ir žaliai, kreipkitės dėl remonto į vietinį „Makita“ įgaliotąjį techninės priežiūros centrą.145 LIETUVIŲ KALBA Likusios akumuliatoriaus galios rodymas Paspauskite įtaiso maitinimo mygtuką, kad būtų rodoma likusi akumuliatoriaus galia. Maždaug 5 sekundėms užsidegs indikatorių lemputės. Indikatorių lemputės Likusi galia Šviečia Nešviečia Mirksi 75 % – 100 % 50 % – 75 % 25 % – 50 % 0 % – 25 % Įkraukite akumuliatorių. Galimai įvyko akumuliato- riaus veikimo triktis. PASTABA: Rodmuo gali šiek tiek skirtis nuo faktinės energijos lygio – tai priklauso nuo naudojimo sąlygų ir aplinkos temperatūros. PASTABA: Jeigu įrankyje arba įrenginyje yra likusios akumuliatoriaus galios indikatorių lemputės, nežiūrė- kite į įrankio ar įrenginio indikatorių lemputes, bet į šio įtaiso indikatorių lemputes. PASTABA: Jeigu mirksi kelios indikatorių lemputės, reiškia perkaito akumuliatorius. Tokiu atveju atvėsin- kite akumuliatorių. Įrankio / įrenginio / akumuliatoriaus apsaugos sistema Įrankyje arba įrenginyje įrengta įrankio arba įrenginio ir akumuliatoriaus apsaugos sistema. Ši sistema automa- tiškai atjungia variklio maitinimą, kad įrankis arba įren- ginys ir akumuliatorius ilgiau veiktų. Įrankis ar įrenginys automatiškai išsijungs veikimo metu atsiradus vienai iš toliau nurodytų įrankio, įrenginio arba akumuliatoriaus sąlygų: Apsauga nuo perkrovos Kai įrankis, įrenginys arba akumuliatorius naudojamas taip, kad neįprastai padidėja elektros srovė, įrankis ar įrenginys automatiškai išsijungia. Tokiu atveju išjunkite įrankį arba įrenginį ir nutraukite darbą, dėl kurio atsirado įrankio arba įrenginio perkrova. Tada vėl įjunkite įrankį arba įrenginį ir paleiskite iš naujo. Apsauga nuo perkaitimo Kai įrankis, įrenginys arba akumuliatorius perkaista, įrankis arba įrenginys automatiškai išsijungia. Tokiu atveju, prieš vėl įjungdami įrankį ar įrenginį, leiskite įrankiui ar įrenginiui ir akumuliatoriui atvėsti. Apsauga nuo visiško išeikvojimo Kai nepakanka likusios akumuliatoriaus galios, įrankis arba įrenginys automatiškai išsijungia ir paspaudus maitinimo mygtuką mirksi indikatorių lemputės. Tokiu atveju ištraukite akumuliatorių iš įrankio ar įrenginio ir jį įkraukite. Maks. 36 V – 40 V adapterio senkančio akumuliatoriaus indikacinė lemputė Pasirenkamasis priedas Šiame adapteryje yra indikacinė lemputė, informuojanti apie likusią akumuliatoriaus galią, kai jos mažai lieka arba kai jos nėra. Kai indikacinė lemputė mirksi, likusios akumuliatoriaus galios yra nedaug. Kai įsižiebia indikacinė lemputė, likusi akumuliatoriaus galia yra išeikvota arba suaktyvinta akumuliatoriaus apsaugos sistema. PASTABA: Kai įrankis / įrenginys naudojamas nuolat, įrankis / įrenginys gali būti automatiškai sustabdytas indikacinei lemputei nemirksint. PASTABA: Indikacinės lemputės mirksėjimo laikas skiriasi priklausomai nuo aplinkos temperatūros ir akumuliatoriaus būsenos. ► Pav.5: 1. Senkančio akumuliatoriaus indikacinė lemputė Adapterio kišenės naudojimas PERSPĖJIMAS: Nenaudokite šio įtaiso, kai jo laidas tvirtinamas naudojant adapterio kišenės kabliukų ir kilpos tvirtinimo elementą. Jūs galite įdėti adapterius į adapterio kišenę, kaip paro- dyta paveikslėlyje. ► Pav.6: 1. Adapteris 2. Adapterio kišenė SURINKIMAS PERSPĖJIMAS: Prieš dirbdami su įtaisu, visada patikrinkite, ar jis išjungtas. Įtaiso surinkimas

1. Pritvirtinkite akumuliatorių prie perpetinio diržo

pagrindo plokštelės, kaip parodyta paveikslėlyje. ► Pav.7: 1. Akumuliatorius 2. Pagrindo plokštelė PERSPĖJIMAS: Patikrinkite, ar akumuliato- rius gerai pritvirtintas prie pagrindo plokštelės. Kitu atveju akumuliatorius gali nukristi, kai nešio- jate ar naudojate įtaisą, ir gali sukelti sužalojimą. Jeigu matote raudoną sandariklį (indikatorių), kaip parodyta paveikslėlyje, akumuliatorius nėra visiškai užksuotas. ► Pav.8: 1. Raudonas sandariklis (indikatorius)146 LIETUVIŲ KALBA PERSPĖJIMAS: Būkite atsargūs, kad nepri- sispaustumėte pirštų ar nykščių tarp akumu- liatoriaus ir pagrindo plokštelės, kai tvirtinate akumuliatorių. PERSPĖJIMAS: Kai išimate akumuliatorių, tvirtai prilaikydami rankeną paspauskite ksa- vimo mygtuką. Prieš išimdami akumuliatorių, nustatykite liemens diržą į žemiausią padėtį. ► Pav.9: 1. Rankena 2. Fiksavimo mygtukas

2. Sureguliuokite liemens diržo padėtį. Patraukite

aukščio reguliavimo svirtelę, po to reguliuokite liemens diržo padėtį, stumdami pagrindo plokštelę ir grąžindami svirtelę. ► Pav.10: 1. Aukščio reguliavimo svirtelė 2. Pagrindo plokštelė 3. Liemens diržas PERSPĖJIMAS: Kai reguliuojate liemens diržo padėtį, būtinai paguldykite įtaisą taip, kad akumuliatorius būtų nukreiptas žemyn, kaip paro- dyta paveikslėlyje. PASTABA: Jeigu aukščio reguliavimo svirtelė yra atsilaisvinusi, priveržkite aukščio reguliavimo svirtelės veržlę. Kai veržiate veržlę, nepriveržkite jos per daug. Kitaip aukščio reguliavimo svirtelės negalė- site pajudinti. ► Pav.11: 1. Veržlė PASTABA: Jeigu pagrindo plokštelę sunku pastumti, šiek tiek pakelkite akumuliatoriaus apačią, kad jis neliestų žemės, ir tada stumkite pagrindo plokštelę. ► Pav.12

3. Pritvirtinkite adapterio kišenę prie liemens diržo

kabliuko ir kilpos tvirtinimo elementu, kaip parodyta paveikslėlyje. ► Pav.13: 1. Adapterio kišenė PASTABA: Adapterio kišenę galima pritvirtinti kairėje arba dešinėje liemens diržo pusėje.

4. Sureguliuokite perpetinio diržo plotį, naudodami

pločio reguliavimo diržą. ► Pav.14: 1. Pločio reguliavimo diržas

5. Užsidėkite įtaisą, po to užsekite liemens diržo

sagtį ir sureguliuokite liemens diržo ilgį. ► Pav.15: 1. Sagtis PASTABA: Galite užlenkti ir pritvirtinti liemens diržą kabliuko ir kilpos tvirtinimo elementu, kaip parodyta paveikslėlyje. ► Pav.16: 1. Diržas

6. Sureguliuokite perpetinio diržo ilgį.

► Pav.17: 1. Perpetinis diržas PASTABA: Galite užlenkti ir pritvirtinti liemens diržą kabliuko ir kilpos tvirtinimo elementu, kaip parodyta paveikslėlyje. ► Pav.18: 1. Diržas PERSPĖJIMAS: Kai nustatote įtaisą, padė- kite jį ant lygaus ir stabilaus paviršiaus, kad įtai- sas nenukristų. Kai nustatote įtaisą, atsekite liemens diržo sagtį ir tada lėtai nustatykite įtaisą. ► Pav.19: 1. Sagtis NAUDOJIMAS PERSPĖJIMAS: Kai užsidedate įtaisą, būtinai ant abiejų pečių užsidėkite perpetinį diržą. Kitu atveju įtaisas gali nukristi, kai jį nešiojate ar naudo- jate, ir gali sukelti sužalojimą. PERSPĖJIMAS: Kai užsidedate įtaisą, būtinai užsidėkite jį ant savo nugaros. Priešingu atveju įtaisas naudojant gali nukristi ir sužaloti. PERSPĖJIMAS: Visuomet išjunkite įrankį ar įrenginį, prieš įjungdami įtaisą arba prijungdami adapterio ar elektrinio įrankio / įrenginio kištuką prie akumuliatoriaus lizdo. Antraip įrankis arba įrenginys gali staiga įsijungti ir sužaloti. PASTABA: Šiam įtaisui nėra 18 V adapterio. Įtaiso prijungimas prie įrankio arba įrenginio

1. Nuimkite akumuliatorių nuo perpetinio diržo

pagrindo plokštelės.

2. Ištraukite laidą iš kairės arba dešinės akumulia-

toriaus pusės. Kai traukiate laidą, būtinai jį pritvirtinkite laikikliais, kaip parodyta paveikslėlyje. ► Pav.20: 1. Laidas 2. Laikiklis

3. Pritvirtinkite akumuliatorių prie perpetinio diržo

pagrindo plokštelės.

4. Užsidėkite įtaisą.

5. Įkiškite adapterio arba elektrinio įrankio / įrenginio

kištuką iki galo į akumuliatorių taip, kad ant kištuko esanti rodyklės žyma būtų sulygiuota su ant lizdo esan- čia rodykle. ► Pav.21: 1. Kištukas 2. Lizdas 3. Rodyklės žyma PASTABA: Kai atjungiate kištuką iš lizdo, nelai- kykite laidų, bet prilaikykite kištuką ir lizdą. Antraip laidai gali būti pažeisti ir įtaisas gali būti sugadintas. PASTABA: Kištukas ir lizdas atjungiami, jeigu tai- koma tam tikra apkrova.

6. Sumontuokite adapterius prie įrankio ar įrenginio

taip pat kaip akumuliatoriaus kasetę. ► Pav.22: 1. Adapteris PASTABA: 36 V (18 V x 2) akumuliatoriumi maitinamam įrankiui arba įrenginiui naudokite 36 V (18 V x 2) įtampai skirtus adapterius. Maks. 36 V – 40 V akumuliatoriumi maitinamam įrankiui arba įrenginiui naudokite maks. 36 V – 40 V įtam- pai skirtą adapterį. Tiesiogiai prijungiamam įran- kiui arba įrenginiui adapterio nereikia.147 LIETUVIŲ KALBA PASTABA: Kai įrankiui ar įrenginiui montuojate adapterius, būtinai įrenkite adapterį su 2 laidais paveikslėlyje parodytoje vietoje. Jeigu netinkamai sumontuosite adapterius, nebus galima iki galo įdėti adapterio su 2 laidais. Šiuo atveju nekiškite adapterio per jėgą. Priešingu atveju galite sugadinti įrankį ar įrenginį. ► Pav.23: 1. Adapteris su 2 laidais ► Pav.24: 1. Adapteris su 2 laidais PASTABA: Adapterio laido kryptį galima pakeisti maždaug 180 laipsnių.

7. Norėdami įjungti maitinimą, paspauskite maitinimo

mygtuką. Norėdami išjungti maitinimą, kelias sekundes palaikykite įjungimo mygtuką paspaustą. ► Pav.25: 1. Maitinimo mygtukas Laido laikiklių naudojimas PERSPĖJIMAS: Akumuliatoriaus laidą tvir- tinkite tik prie laido laikiklių. Prie laido laikiklių netvirtinkite adapterių arba elektrinio įrankio / įrenginio laidų. Pritvirtinus adapterių ar elektros įrankio / įrenginio laidus kyla nelaimingų atsitikimų ir traumų pavojus. ► Pav.26 ► Pav.27 Pritvirtinkite akumuliatoriaus laidą prie laido laikiklių, kaip parodyta paveikslėlyje. ► Pav.28: 1. Laido laikiklis Jūs galite pritvirtinti laidą, naudodami tik juosmens diržo laido laikiklį, kaip parodyta paveikslėlyje. ► Pav.29: 1. Laido laikiklis Laido laikiklius galima pritvirtinti kairėje arba dešinėje perpetinio diržo ir liemens diržo pusėje. ► Pav.30: 1. Prie laido laikiklio tvirtinama dalis PERSPĖJIMAS: Laidą tvirtinkite tik prie perpetinio diržo kairės pusės arba tik prie dešinės pusės, kad laidas nekirstų perpetinio diržo. ► Pav.31 Kabančiosios juostos naudojimas Pasirenkamasis priedas PERSPĖJIMAS: Prieš darbą įsitikinkite, kad kabamoji juosta tinkamai pritvirtinta prie įrankio pakabos. Su šiuo įtaisu belaidei žoliapjovei ir akumuliatoriniam vamzdiniam pjūklui galite naudoti kabančiąją juostą. Kabančiosios juostos tvirtinimas

1. Kabančiosios juostos kabliukus pritvirtinkite prie

perpetinio diržo ar liemens diržo žiedų, kaip parodyta paveikslėlyje. Pasirinkite juostos tipą ir tinkamą naudoti prijungimo metodą. ► Pav.32: 1. Žiedas 2. Kabliukas ► Pav.33: 1. Žiedas 2. Kabliukas ► Pav.34: 1. Žiedas 2. Kabliukas ► Pav.35: 1. Žiedas 2. Kabliukas PASTABA: Jeigu įrankis yra dviračio rankenos tipo, pritvirtinkite juostą taip, kad juosta būtų prakišta pro liemens diržą, kaip parodyta paveikslėlyje. ► Pav.36: 1. Liemens diržas 2. Juosta

2. Pritvirtinkite kabliuką prie įrankio.

► Pav.37: 1. Kabliukas Įrankio nuėmimas Pastumkite ant sagties esančias svirteles, kad atsegtu- mėte sagtį. ► Pav.38: 1. Svirtelė PASTABA: Sagties gali nebūti priklausomai nuo juostos tipo. Kritinis nuėmimas

1. Pastumkite ant liemens diržo sagties esančias

svirteles, kad atsegtumėte sagtį. ► Pav.39: 1. Sagtis 2. Svirtelė

2. Nuimkite perpetinį diržą, kad atlaisvintumėte įrankį

ir įtaisą. ► Pav.40: 1. Perpetinis diržas

PERSPĖJIMAS: Prieš valydami ar prižiūrė- dami įtaisą, visada jį išjunkite. PASTABA: Niekada nenaudokite gazolino, ben- zino, tirpiklio, spirito arba panašių medžiagų. Gali atsirasti išblukimų, deformacijų arba įtrūkimų. Kad gaminys būtų SAUGUS ir PATIKIMAS, jį taisyti, apžiūrėti ar vykdyti bet kokią kitą priežiūrą ar derinimą turi įgaliotasis kompanijos „Makita“ techninės priežiūros centras; reikia naudoti tik kompanijos „Makita“ pagamin- tas atsargines dalis.148 LIETUVIŲ KALBA GEDIMŲ ŠALINIMAS Prieš kreipdamiesi dėl remonto darbų, pirmiausia patikrinkite gedimus patys. Jeigu susidursite su problemomis, kurios nėra paaiškintos instrukcijoje, nemėginkite ardyti įrankio, įrenginio ar įtaiso. Geriau kreipkitės į įgaliotuosius „Makita“ techninės priežiūros centrus, kuriuose remontui visuomet naudojamos originalios „Makita“ keičiamosios dalys. Neįprasta būklė Pagrindinė maitinimo lemputė Priežastis Ištaisomoji priemonė Įrankio ar įrenginio negalima įjungti. – Įkroviklis yra prijungtas prie įtaiso. Atjunkite įkroviklį nuo įtaiso. Lemputė ima šviesti žalia spalva. Įrankiui ar įrenginiui nesumon- tuoti adapteriai. Adapterių montavimas prie įrankio arba įrenginio. Patikrinkite, ar adapteriai tinkamai sumontuoti. Įrankis arba įrenginys arba adapterių laidai yra įkaitę. Ataušinkite įrankį arba įrenginį, įtaisą ir adapterį. Ataušinę išjun- kite ir vėl įjunkite maitinimą. Įrankis arba įrenginys ar įtaisas yra sugedęs. Dėl remonto kreipkitės į „Makita“ įgaliotuosius techninės priežiūros centrus. Lemputė mirksi žaliai. Adapterio arba elektrinio įran- kio / įrenginio kištukas ir aku- muliatoriaus lizdas nesujungti. Prijunkite kištuką prie lizdo. Patikrinkite, ar kištukas ir lizdas gerai sujungti. Įtaisas perkaitęs arba įtaiso temperatūra žema. Atvėsinkite arba pašildykite įtaisą. Nepakanka likusios akumuliato- riaus galios. Įkraukite akumuliatorių. Lemputė pakaitomis mirksi raudonai ir žaliai. Įtaisas aptiko triktį. Išjunkite įtaisą ir tuomet vėl įjunkite. Įrankis arba įrenginys ar įtaisas yra sugedęs. Dėl remonto kreipkitės į „Makita“ įgaliotuosius techninės priežiūros centrus. Lemputė neįsijungia. Įtaisas neįjungtas. Įjunkite įtaisą. Nepakanka likusios akumuliato- riaus galios. Įkraukite akumuliatorių. Įtaisas yra sugedęs. Dėl remonto kreipkitės į „Makita“ įgaliotuosius techninės priežiūros centrus. Prijungus įkroviklį, įkrovimas nepradedamas. Lemputė mirksi raudona spalva. Įtaisas perkaitęs arba įtaiso temperatūra žema. Atvėsinkite arba pašildykite įtaisą. Lemputė pakaitomis mirksi raudonai ir žaliai. Įtaisas ar įkroviklis aptiko triktį. Išimkite lizdą iš akumuliatoriaus įkroviklio ir tada vėl prijunkite. Įtaisas ar įkroviklis yra sugedęs. Dėl remonto kreipkitės į „Makita“ įgaliotuosius techninės priežiūros centrus. Lemputė neįsijungia. Įkroviklis neprijungtas prie tinkamo kintamosios srovės įtampos šaltinio. Prijunkite įkroviklį prie tinkamo kintamosios srovės įtampos šaltinio. Įkroviklio lizdas tinkamai neprijungtas. Tinkamai prijunkite įkroviklio lizdą. Įkroviklio maitinimo laidas tinka- mai neprijungtas prie įkroviklio. Tinkamai prijunkite maitinimo laidą prie įkroviklio. Įtaisas ar įkroviklis yra sugedęs. Dėl remonto kreipkitės į „Makita“ įgaliotuosius techninės priežiūros centrus.149 LIETUVIŲ KALBA PASIRENKAMI PRIEDAI PERSPĖJIMAS: Šiuos papildomus priedus arba įtaisus rekomenduojama naudoti su šioje instrukcijoje nurodytu „Makita“ bendrovės įran- kiu. Naudojant bet kokius kitus papildomus priedus arba įtaisus, gali kilti pavojus sužeisti žmones. Naudokite tik nurodytam tikslui skirtus papildomus priedus arba įtaisus. Jeigu norite daugiau sužinoti apie tuos priedus, kreipki- tės į artimiausią „Makita“ techninės priežiūros centrą.

• „Makita“ originalus įkroviklis
