PDC1200 - 배터리 MAKITA - 무료 사용 설명서

사용 설명서 PDC1200 MAKITA

배부식 내장형 배터리 취급 설명서 302

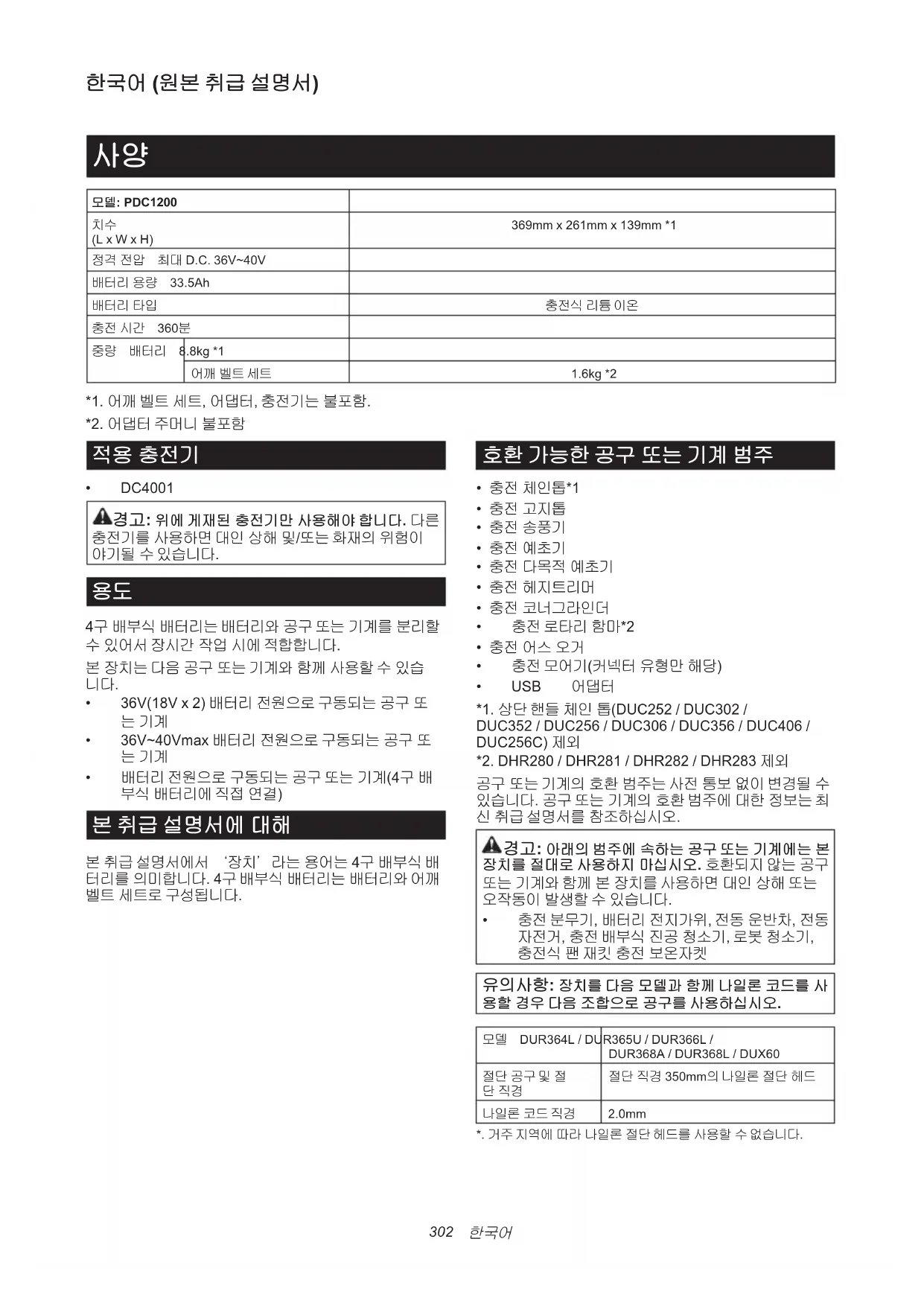

모델: PDC1200치수 (L x W x H)369mm x 261mm x 139mm *1정격 전압 최대 D.C. 36V~40V배터리 용량 33.5Ah 배터리 타입 충전식 리튬 이온 충전 시간 360분중량 배터리 8.8kg *1 어깨 벨트 세트 1.6kg *2 *1. 어깨 벨트 세트, 어댑터, 충전기는 불포함. *2. 어댑터 주머니 불포함

• DC4001 경고: 위에 게재된 충전기만 사용해야 합니다. 다른 충전기를 사용하면 대인 상해 및/또는 화재의 위험이 야기될 수 있습니다.

4구 배부식 배터리는 배터리와 공구 또는 기계를 분리할 수 있어서 장시간 작업 시에 적합합니다. 본 장치는 다음 공구 또는 기계와 함께 사용할 수 있습

• 36V(18V x 2) 배터리 전원으로 구동되는 공구 또

• 36V~40Vmax 배터리 전원으로 구동되는 공구 또

• 배터리 전원으로 구동되는 공구 또는 기계(4구 배 부식 배터리에 직접 연결) 본 취급 설명서에 대해 본 취급 설명서에서 ‘장치’라는 용어는 4구 배부식 배 터리를 의미합니다. 4구 배부식 배터리는 배터리와 어깨 벨트 세트로 구성됩니다. 호환 가능한 공구 또는 기계 범주

• USB 어댑터 *1. 상단 핸들 체인 톱(DUC252 / DUC302 /

공구 또는 기계의 호환 범주는 사전 통보 없이 변경될 수 있습니다. 공구 또는 기계의 호환 범주에 대한 정보는 최 신 취급 설명서를 참조하십시오. 경고: 아래의 범주에 속하는 공구 또는 기계에는 본 장치를 절대로 사용하지 마십시오. 호환되지 않는 공구 또는 기계와 함께 본 장치를 사용하면 대인 상해 또는 오작동이 발생할 수 있습니다.

• 충전 분무기, 배터리 전지가위, 전동 운반차, 전동 자전거, 충전 배부식 진공 청소기, 로봇 청소기, 충전식 팬 재킷 충전 보온자켓 유의사항: 장치를 다음 모델과 함께 나일론 코드를 사 용할 경우 다음 조합으로 공구를 사용하십시오. 모델 DUR364L / DUR365U / DUR366L / DUR368A / DUR368L / DUX60

절단 직경 350mm의 나일론 절단 헤드 나일론 코드 직경 2.0mm *. 거주 지역에 따라 나일론 절단 헤드를 사용할 수 없습니다.303

DUB362의 경우 고온 환경에서는 기계의 보호 시스템으로 인해 기계 작 동이 중단될 수 있습니다.

다음은 본 공구에 사용된 기호를 나타냅니다. 사용하시 기 전에 그 의미를 숙지하여 주십시오. 취급 설명서를 참조하여 주십시오. 부상의 위험을 줄이려면 장애물에서 먼 곳 에 코드를 두십시오. 물이나 비에 배터리 노출 금지 배터리를 불에 던지지 마십시오 배터리를 합선시키지 마십시오. Li-ion EU 국가만 해당 장비에는 위험한 부품이 존재하기 때문에 전기 및 전자 장비, 축전지, 배터리 폐기물 은 환경과 인체 건강에 부정적인 영향을 미

전기 및 전자 가전제품 또는 배터리는 가정 용 쓰레기와 함께 폐기하지 마십시오! 전기 및 전자 장비 폐기물, 축전지 및 배터리 와 축전지 및 배터리 폐기물에 대한 유럽 지 침과 이에 따른 국내법에 따라, 전기 장비, 배터리, 축전지 폐기물은 따로 수거하여 환 경 보호 규정에 따라 운영되는 별도의 자치 제 폐기물 수거 장소로 전달해야 합니다. 장비에 있는 X자 표시된 바퀴 달린 쓰레기통 기호가 이를 나타냅니다.

1. 사용 전에 공구 또는 기계의 취급 설명서를 반드시

2. 본 장치를 코드만 잡고 들거나 옮기지 마십시오. 본

장치를 착용하거나 사용하는 동안 코드를 잡아당기

3. 장치를 착용하거나 벗기 전에 공구 또는 기계에서

4. 공구나 기계를 두고 나갈 때는 공구나 기계에서 소

켓을 제거하거나 본 장치를 몸에서 분리하십시오.

5. 작동 중에 코드에 걸려 넘어지지 않도록 주의하십

6. 불안정한 표면 또는 불안정한 높은 장소에서 본 장

7. 작동 중에는 장애물에서 먼 곳에 코드를 두십시오.

코드가 장애물에 걸리면 심각한 부상이 발생할 수

8. 어댑터를 충전기에 꽂지 마십시오.

9. 사용 전에 장치와 코드, 어깨끈을 점검하십시오. 손

상이 있는 경우는 Makita 공인 서비스 센터에 수리

10. 코드 홀더에 코드를 부착할 때는 천천히 그리고 확

11. 공구 또는 기계를 점검하거나 유지보수 작업을 수

행하기 전에는 공구 또는 기계의 스위치가 꺼져 있 고 소켓이 분리되어 있는지 항상 확인하십시오.

12. 날이 장착된 공구와 함께 본 장치를 사용할 때는 코

13. 장치를 착용 할 때는 장치의 비상 분리 기능을 방해

할 수 있는 안전 벨트 또는 어깨 벨트와 같은 것을

14. 나무를 오르면서 본 장치를 사용하지 마십시오.

15. 충전 팬 재킷 또는 충전 보온자켓을 착용하고 있는

경우에는 본 장치를 사용하지 마십시오.

17. 본 장치를 착용하지 않고 사용하거나 장치를 공구

나 기계에 설치할 때는 반드시 장치를 내려놓아야

18. 본 장치를 분해, 수리 및 개조하지 마십시오.

19. 공구나 기기에 어깨끈 또는 벨트가 엉키지 않도록

20. 유닛을 사용할 때는 공구나 기기의 코드가 끊어지

21. 배터리 스탠드를 사용하여 장치를 똑바로 세울 때

는 장치를 평평한 표면에 놓으십시오.

22. 금속 부스러기 및 물과 같은 이물질이 장치의 플러

23. 고압 전력선 근처에서 공구나 기계를 사용하지 마

24. 장치의 전용 충전기를 사용하십시오. 다른 충전기

25. 배터리 케이스를 손상하거나 장치 위에 물건을 올

26. 장치를 밟거나 장치 위에 앉지 마십시오.

27. 배터리 스탠드 또는 너비 조절 벨트를 잡고 장치를

28. 장치는 실내에서 보관하십시오.

29. 배터리와 배터리 스탠드 사이에 물건을 넣거나 고

30. 배터리 스탠드에 물건을 걸지 마십시오.

1. 배터리를 사용하기 전에 (1)배터리 충전기 (2)배터

리 및 (3)배터리를 사용하는 제품에 관한 모든 지시 사항 및 주의 표시를 숙지하여 주십시오.

3. 작동 시간이 지나치게 짧아진 경우에는 작동을 즉

시 멈춰 주십시오. 과열이나 화상 혹은 폭발할 위험

4. 전해질이 눈에 들어간 경우에는 깨끗한 물로 씻어

낸 다음 즉시 치료를 받으십시오. 시력을 잃을 수 있

(1) 전도성 물질을 단자에 대지 마십시오. (2) 못, 동전 등과 같은 다른 금속 물체가 들어 있 는 용기에 배터리를 보관하지 마십시오. (3) 물이나 비에 배터리를 노출시키지 마십시오. 배터리가 단락되어 과전류, 과열, 화상 및 고장이 일

6. 온도가 50°C 이상 되는 곳에서 공구/기계와 배터리

를 보관하거나 사용하지 마십시오.304

7. 배터리가 심하게 손상되었거나 완전히 닳은 경우라

도 태우지 마십시오. 배터리가 폭발할 수 있습니다.

8. 배터리를 떨어뜨리거나 치지 마십시오.

9. 손상된 배터리를 사용하지 마십시오.

10. 포함된 리튬이온 배터리는 위험물 규정 요건을 따

제3자, 포워딩 업체와 같은 상업적 운송을 이용할 때는 포장 및 라벨에 대한 특별 요건이 반드시 준수 그 품목의 운송 준비에는 위험 물질 전문가에게 상 담하십시오. 또한 좀 더 세부적인 것은 각 국가 규정 테이프를 붙이거나 개방 접점을 가린 상태로 포장 을 해서 운송용 상자 안에서 배터리가 움직이지 못

11. 배터리를 폐기할 때는 공구에서 꺼내 안전한 장소

에 폐기하십시오. 배터리 처리에 관해서는 지역 규

12. 배터리는 Makita가 지정한 제품에만 사용하십시

오. 호환하지 않는 제품에 배터리를 설치하면 화재, 과열, 폭발 또는 전해액 누출이 발생할 수 있습니다.

13. 공구/기계를 장시간 사용하지 않을 경우에는 공구

14. 어린이의 손이 닿지 않는 곳에 배터리를 보관하십

주의: 정품 마끼다 배터리만 사용하십시오. 순정품 이 아닌 마끼다 배터리 또는 개조된 배터리를 사용하 면 배터리 폭발이 발생하여 화재, 개인 부상 및 손상의 원인이 될 수 있습니다. 또한, 마끼다 공구 및 충전기에 대한 미끼다 보증이 무효가 됩니다. 배터리 수명을 최대로 유지하

1. 완전히 방전되기 전에 배터리를 충전하십시오. 공

구의 힘이 약해진 것을 감지했을 때는 공구/기계의 작동을 멈추고 배터리를 충전하십시오.

2. 완전히 충전된 배터리를 재충전하지 마십시오. 과

3. 실내 온도 10 °C~40°C 사이에서 배터리를 충전합

니다. 충전하기 전에 뜨거운 배터리는 식힌 다음 사

4. 6개월 이상 장기간 배터리를 사용하지 않을 때는 충

► 그림1 1 베이스판 2 배터리 3 핸들 4 잠금 버튼 5 코드 홀더 6 어댑터 주머니 7 전원 버튼 8 배터리 플러그 9 어댑터 플러그 10 36V(18V x 2)용 어댑터 11 36V~40Vmax용 어댑터 12 배터리 충전기의 전원

13 배터리 충전기(별매품) 14 배터리 충전기의 소켓 15 허리 벨트 16 소켓 17 너비 조절 벨트 18 어깨 벨트 조립 부품 19 배터리 스탠드 - -

주의: 장치의 기능을 조정하거나 점검하기 전에 는 항상 장치의 스위치가 꺼져 있는지를 확인하여 주

주의: 충전이 완료되면 AC 전압 소스에서 배터리 충전기의 전원 플러그를 뽑고 배터리 충전기의 소켓을 제거하고 배터리 캡을 부착하십시오. 유의사항: 본 충전기는 MAKITA 4구 배부식 배터리 전용입니다. 다른 목적으로 사용하거나 다른 제조업체 의 배터리를 충전하지 마십시오. 유의사항: 배터리 충전기가 장치에 연결되어 있으면 공구 또는 기계가 시작되지 않습니다. 이 경우 장치에 서 배터리 충전기를 제거하십시오. 유의사항: 충전 중 배터리 온도가 낮아지거나 높아지 면 충전이 중지될 수 있습니다. 이 경우 배터리를 예열 하거나 냉각시켜 배터리가 상온이 될 때까지 기다린 다 음 충전을 다시 시작하십시오.

1. 배터리 캡을 돌려서 제거하십시오.

2. 배터리 충전기 소켓의 돌출부를 장치 플러그의 대

응 부분에 맞춘 다음 소켓을 돌려 소켓에 플러그를 부착 ► 그림3: 1. 돌출부 2. 소켓 3. 플러그

3. 배터리 충전기의 전원 플러그를 적절한 AC 전압원

4. 충전이 완료되면 배터리 충전기의 소켓을 분리한

충전 중에는 주 전원 램프가 빨간색으로 켜지고 표시기 램프는 배터리 잔량을 나타냅니다. 충전이 완료되면 주 전원 램프와 표시기 램프가 꺼집니다.

(0%~25%) 전원 버튼과 배터리 표시기 주의: 본 장치를 켜기 전에 공구 또는 기계가 꺼져 있는지 확인하십시오. 그렇게 하지 않으면 공구나 기계 가 갑자기 작동되어 다칠 수도 있습니다. 참고: 장치를 켠 직후에 공구나 기계를 켜면 공구나 기 계가 시작되지 않을 수 있습니다. 이런 경우에는 공구 또는 기계를 다시 시작하십시오. ► 그림4: 1. 전원 버튼 2. 표시기 램프 3. 주 전원 램프 전원을 켜려면 전원 버튼을 누릅니다. 주 전원 램프에 녹 색 불이 들어옵니다. 전원을 끄려면 전원 버튼을 몇 초

참고: 장치와 연결된 공구 또는 기계를 8시간 동안 방 치하면 본 장치는 자동으로 꺼집니다. 주 전원 램프는 다음 조건 중 하나에서 녹색으로 깜박입

• 어댑터 또는 전동 공구/기계의 플러그가 장치의 소 켓에 연결되어 있지 않습니다. 이 경우에는 어댑터 또는 전동 공구/기계의 플러그 를 장치의 소켓에 연결합니다.

• 배터리가 방전되었습니다. 이런 경우, 장치를 충전합니다.

• 배터리가 과열되었거나 장치의 온도가 낮습니다. 이 경우 기기를 식히거나 기기를 예열하십시오. 주 전원 램프가 빨간색과 녹색으로 번갈아 깜박이면 전 원을 끈 다음, 다시 전원을 켜십시오. 전원이 켜진 후에 도 주 전원 램프가 빨간색과 녹색으로 번갈아 계속 깜박 이면 해당 지역의 Makita 공인 서비스 센터에 수리를 의

남아 있는 배터리 용량 표시 배터리 잔량을 표시하려면 장치의 전원 버튼을 누릅니 다. 표시기 램프가 5초간 켜집니다. 표시기 램프 남은 용량

참고: 사용 상태와 주변의 온도에 따라 실제 용량보다 조금 다르게 표시될 수 있습니다. 참고: 배터리 잔량을 나타내는 표시기 램프가 공구 또 는 기계에 있는 경우, 공구 또는 기계의 표시기 램프가 아닌 본 장치의 표시기 램프를 참조하십시오. 참고: 여러 개의 표시기 램프가 깜박이면 배터리가 과 열된 것입니다. 이런 경우, 배터리를 식혀 주십시오. 공구/기계/배터리 보호 시스템 이 공구 또는 기계에는 공구 또는 기계, 배터리 보호 시스 템이 장착되어 있습니다. 이 시스템은 모터의 전원을 자 동으로 차단하여 공구 또는 기계와 배터리 수명을 연장 합니다. 공구, 기계 또는 배터리가 다음 중 한 가지 상황 이 되면 작동 중에 공구 또는 기계가 자동으로 작동을 멈

비정상적으로 높은 전류가 필요한 용도에 공구, 기계 또 는 배터리를 가동하면 공구 또는 기계가 자동으로 멈춥니 다. 이런 경우에는 공구 또는 기계를 끄고 기계에 과부하 를 일으키는 용도로는 공구 또는 기계를 사용하지 마십시 오. 그런 다음 공구 또는 기계를 켜고 다시 시작합니다.

공구, 기계 또는 배터리가 과열되면 공구 또는 기계가 자 동으로 멈춥니다. 이런 경우에는 다시 공구 또는 기계를 켜기 전에 공구 또는 기계 및 배터리의 열기를 식혀 주

배터리 용량이 충분하지 않으면 공구 또는 기계가 자동 으로 멈추고 전원 버튼을 누르면 표시기 램프가 깜박입 니다. 이런 경우는 공구 또는 기계에서 배터리를 분리하 여 충전하십시오.306

36V~40Vmax용 어댑터의 배터리 부족

이 어댑터에는 배터리 용량이 부족해지거나 소진되면 이 를 알려주는 표시 램프가 있습니다. 표시 램프가 깜박이면 배터리 잔량이 적어진 것입니다. 표시등이 켜지면 배터리 용량이 고갈되었거나 배터리 보 호 시스템이 활성화된 것입니다. 참고: 공구/기계를 계속해서 사용하면 공구/기계가 깜 박임 없이 자동으로 멈출 수 있습니다. 참고: 표시 램프가 깜박이는 타이밍은 주변 온도 및 배 터리 상태에 따라 다릅니다. ► 그림5: 1. 배터리 부족 표시 램프

주의: 어댑터 주머니의 훅 및 루프 파스너를 사용 하여 코드를 고정한 상태로 본 장치를 사용하지 마십

그림과 같이 어댑터를 어댑터 주머니에 넣을 수 있습

► 그림6: 1. 어댑터 2. 어댑터 주머니

주의: 장치로 작업하기 전에는 항상 장치의 스위치 가 꺼져 있는지 확인하여 주십시오.

1. 그림과 같이 어깨 벨트 세트의 베이스판에 배터리

► 그림7: 1. 배터리 2. 베이스판 주의: 배터리가 베이스판에 단단히 고정되었는지 확인합니다. 그렇게 하지 않으면 본 장치를 착용하거나 사용할 때 배터리가 떨어져 부상을 입을 수 있습니다. 그림과 같이 적색 표시기가 보이면 배터리가 완전히 잠 겨 있지 않았음을 의미합니다. ► 그림8: 1. 적색 표시기 주의: 배터리를 장착할 때는 배터리와 베이스판 사 이에 손가락이나 엄지가 끼지 않도록 주의하십시오. 주의: 배터리를 제거할 때는 핸들을 단단히 잡고 잠 금 버튼을 누릅니다. 배터리를 제거하기 전에 허리 벨 트를 가장 낮은 위치로 세팅합니다. ► 그림9: 1. 핸들 2. 잠금 버튼

2. 허리 벨트의 위치를 조정합니다. 높이 조절 레버를

당긴 다음, 베이스판을 밀어서 허리 벨트의 위치를 조절 합니다. 그런 후에는 레버를 원래대로 돌려놓습니다. ► 그림10: 1. 높이 조절 레버 2. 베이스판 3. 허리 벨트 주의: 허리 벨트의 위치를 조정할 때는 그림과 같이 배터리가 아래쪽을 향하도록 장치를 내려 놓으십시오. 유의사항: 높이 조절 레버가 느슨하면 높이 조절 레 버의 너트를 조입니다. 너트를 조일 때 과도하게 조이 지 마십시오. 그렇게 하지 않으면 높이 조절 레버가 움

► 그림11: 1. 너트 참고: 베이스판을 밀기가 어려우면 스탠드가 지면에 닿지 않도록 배터리 하단을 살짝 들어 올린 다음 베이 스판을 밀어 넣습니다. ► 그림12

3. 그림과 같이 훅 및 루프 파스너를 사용하여 어댑터

주머니를 허리 벨트에 부착합니다. ► 그림13: 1. 어댑터 주머니 참고: 어댑터 주머니는 허리 벨트의 왼쪽 또는 오른쪽 에 부착할 수 있습니다.

4. 너비 조절 벨트를 사용하여 어깨 벨트의 폭을 조정

5. 장치를 착용하고 허리 벨트의 버클을 잠근 뒤에 허

리 벨트의 길이를 조절합니다. ► 그림15: 1. 버클 참고: 그림과 같이 훅 및 루프 파스너를 접고 고정할 수

6. 어깨 벨트의 길이를 조절합니다.

► 그림17: 1. 어깨 벨트 참고: 그림과 같이 훅 및 루프 파스너를 접고 고정할 수

► 그림18: 1. 벨트 주의: 장치를 내려 놓을 때는 장치가 떨어지지 않도 록 평평하고 안정된 표면에 장치를 놓으십시오. 장치를 내려 놓을 때는 허리 벨트의 버클을 풀고 천천히

주의: 장치를 착용할 때 양쪽 어깨에 어깨 벨트를 놓아야 합니다. 그렇게 하지 않으면 장치를 착용하거나 사용할 때 장치가 떨어져 다칠 수 있습니다. 주의: 장치를 착용할 때는 등에 장치를 반드시 착용 하십시오. 그렇게 하지 않으면 작동 중 장치가 떨어져

주의: 장치를 켜거나 어댑터의 플러그 또는 전동 공 구/기계를 배터리의 소켓에 연결하기 전에 공구나 기계 의 스위치를 항상 끄십시오. 그렇게 하지 않으면 공구 나 기계가 갑자기 작동되어 다칠 수도 있습니다. 참고: 이 장치에는 18V용 어댑터를 사용할 수 없습

1. 어깨 벨트 세트의 베이스판에서 배터리를 분리합

2. 배터리의 왼쪽 또는 오른쪽에서 코드를 잡아당깁니

다. 코드를 잡아당길 때는 반드시 그림과 같이 홀더에 코 드를 놓아야 합니다. ► 그림20: 1. 코드 2. 홀더

3. 어깨 벨트 세트의 베이스판에 배터리를 부착합

5. 플러그의 화살표 표시가 소켓의 화살표 표시와 일

치하도록 어댑터의 플러그 또는 전동 공구/기계를 배터 리의 소켓에 완전히 끼웁니다. ► 그림21: 1. 플러그 2. 소켓 3. 화살표 표시 유의사항: 플러그와 소켓을 분리할 때는 코드를 잡지 말고 플러그와 소켓을 잡으십시오. 그렇게 하지 않으면 코드가 손상되고 장치에 오작동이 발생할 수 있습니다. 참고: 특정 하중이 가해지면 플러그와 소켓은 분리됩

6. 어댑터를 배터리 카트리지와 같은 방식으로 공구나

► 그림22: 1. 어댑터 유의사항: 36V(18V x2) 배터리 구동 공구 또는 기계 의 경우에는 36V(18V x2)용 어댑터를 사용하십시오. 36V~40Vmax 배터리 구동 공구 또는 기계의 경우에 는 36V~40Vmax용 어댑터를 사용하십시오. 직접 연결 하는 유형의 공구 또는 기계의 경우는 어댑터가 필요

유의사항: 공구 또는 기계에 어댑터를 설치할 때 반 드시 그림에 표시된 위치에 코드가 2개인 어댑터를 설

어댑터를 잘못 설치하면, 코드가 2개인 어댑터를 완전 히 삽입할 수 없습니다. 이 경우 어댑터를 억지로 삽입 하지 마십시오. 그렇지 않으면 공구 또는 기계가 손상

► 그림23: 1. 코드가 2 개인 어댑터 ► 그림24: 1. 코드가 2 개인 어댑터 참고: 어댑터 코드의 방향은 대략 180도의 범위 내에서 변경할 수 있습니다.

7. 전원을 켜려면 전원 버튼을 눌러 주십시오. 전원을

끄려면 전원 버튼을 몇 초간 누릅니다. ► 그림25: 1. 전원 버튼

주의: 배터리 코드만 코드 홀더에 부착합니다. 어 댑터 또는 전동 공구/기계의 코드는 코드 홀더에 부착 하지 마십시오. 어댑터 또는 전동 공구/기계의 코드 를 부착하면 사고를 초래하여 부상의 원인이 될 수 있

► 그림26 ► 그림27 그림과 같이 배터리 코드를 코드 홀더에 부착할 수 있습

► 그림28: 1. 코드 홀더 또한, 그림과 같이 허리 벨트의 코드 홀더만을 사용하여 코드를 부착할 수 있습니다. ► 그림29: 1. 코드 홀더 코드 홀더는 어깨 벨트와 허리 벨트의 왼쪽 또는 오른쪽 에 부착할 수 있습니다. ► 그림30: 1. 코드 홀더 부착 부분 주의: 코드가 어깨 벨트를 가로지르지 않도록 코드 를 왼쪽 또는 오른쪽의 어깨 밸트에만 부착하십시오. ► 그림31 걸기용 밴드 사용하기

주의: 작동 전에 걸기용 밴드가 공구의 걸이에 올바 르게 부착되었는지 확인하십시오. 충전 예초기 또는 충전 고지톱의 걸기용 밴드를 이 장치 에서 사용할 수 있습니다. 걸기용 밴드 부착하기

1. 그림과 같이 걸기용 밴드의 훅를 어깨 벨트 또는 허

리 벨트의 고리에 부착합니다. 밴드 유형과 용도에 적합 한 연결 방법을 선택합니다. ► 그림32: 1. 고리 2. 훅 ► 그림33: 1. 고리 2. 훅 ► 그림34: 1. 고리 2. 훅 ► 그림35: 1. 고리 2. 훅 참고: 공구가 자전거 손잡이 유형인 경우에는 그림과 같이 밴드가 허리 벨트 안쪽을 통과하도록 밴드를 부

► 그림36: 1. 허리 벨트 2. 밴드

버클에 있는 레버를 밀어 버클을 풉니다. ► 그림38: 1. 레버 참고: 버클은 밴드의 유형에 따라 장착되지 않습니다.

1. 허리 벨트의 버클에 있는 레버를 밀어 버클을 풉

2. 공구와 장치를 분리하려면 어깨 벨트를 벗습니다.

주의: 점검 또는 유지 보수 작업을 하기 전에는 항 상 장치의 스위치가 꺼져 있는지 확인하십시오. 유의사항: 휘발유, 벤진, 시너, 알코올 등은 사용하지 마십시오. 변색 또는 변형되거나 금이 갈 수 있습니다. 제품의 안정과 신뢰성을 유지하기 위해, 수리 및 기타 유 지 보수 또는 조정 시에는 항상 마끼다 순정 부품을 사용 하는 마끼다 공인 서비스 센터나 공장 서비스 센터를 이 용하여 주십시오.308

수리를 문의하기 전에 우선 직접 점검하십시오. 설명서에 설명되지 않은 문제를 발견한 경우에는 공구, 기계 또는 장 치를 분해하지 마십시오. 그럴 때에는 항상 마끼다 수리용 교체 부품을 사용하는 마끼다 공인 서비스 센터에 연락해 주

이상 증상 주 전원 램프 원인 해결책 공구 또는 기계에 시동이 걸리

장치에서 충전기를 제거합니다. 램프가 녹색으로 점등됩니다. 공구 또는 기계에 어댑터가 설치

공구 또는 기계 또는 어댑터의 코드가 과열되었습니다. 공구 또는 기계, 장치 및 어댑 터의 열기를 식혀 주십시오. 식 힌 후에 전원을 끈 다음 다시 켜

마끼다 공인 서비스 센터에 수리 를 의뢰해 주십시오. 램프가 녹색으로 깜박입니다. 어댑터의 플러그 또는 전동 공 구/기계와 배터리의 소켓이 연결 되어 있지 않습니다. 플러그와 소켓을 연결하십시오. 플러그와 소켓이 안전하게 연결 되어 있는지 확인하십시오. 장치가 과열되었거나 장치의 온

배터리를 충전합니다. 램프가 빨간색과 녹색으로 번갈

장치가 비정상을 탐지했습니다. 장치를 껐다가 다시 켜십시오. 공구 또는 기계 또는 장치가 고

마끼다 공인 서비스 센터에 수리 를 의뢰해 주십시오. 램프에 불이 들어오지 않습니다. 장치가 켜져 있지 않습니다. 장치를 켜십시오. 배터리 잔량이 충분하지 않

배터리를 충전합니다. 장치가 고장 났습니다. 마끼다 공인 서비스 센터에 수리 를 의뢰해 주십시오. 충전기가 연결되어 있어도 충전 이 시작되지 않습니다. 램프가 빨간색으로 깜박입니다. 장치가 과열되었거나 장치의 온

배터리 충전기의 소켓을 제거했 다가 다시 연결해 보십시오. 장치 또는 충전기가 고장 났

마끼다 공인 서비스 센터에 수리 를 의뢰해 주십시오. 램프에 불이 들어오지 않습니다. 충전기가 적합한 AC 전압 소스 에 연결되어 있지 않습니다. 적합한 AC 볼트 전원에 충전기

충전기의 전원 코드가 충전기에 올바르게 연결되지 않았습니다. 전원 코드를 충전기에 올바르게

마끼다 공인 서비스 센터에 수리 를 의뢰해 주십시오.

주의: 이는 본 취급 설명서에 명시된 마끼다 공구를 사용할 때 권장되는 부속품입니다. 다른 부속품을 사용 하게 되면 대인 상해를 야기할 수 있습니다. 지정된 용 도로만 별매품을 사용하여 주십시오. 본 부속품에 관한 보다 상세한 도움이 필요하신 경우에는 각 지역 마끼다 서비스 센터에 문의하여 주십시오.
