PDC1200 - 电池 MAKITA - 免费用户手册

用户手册 PDC1200 MAKITA

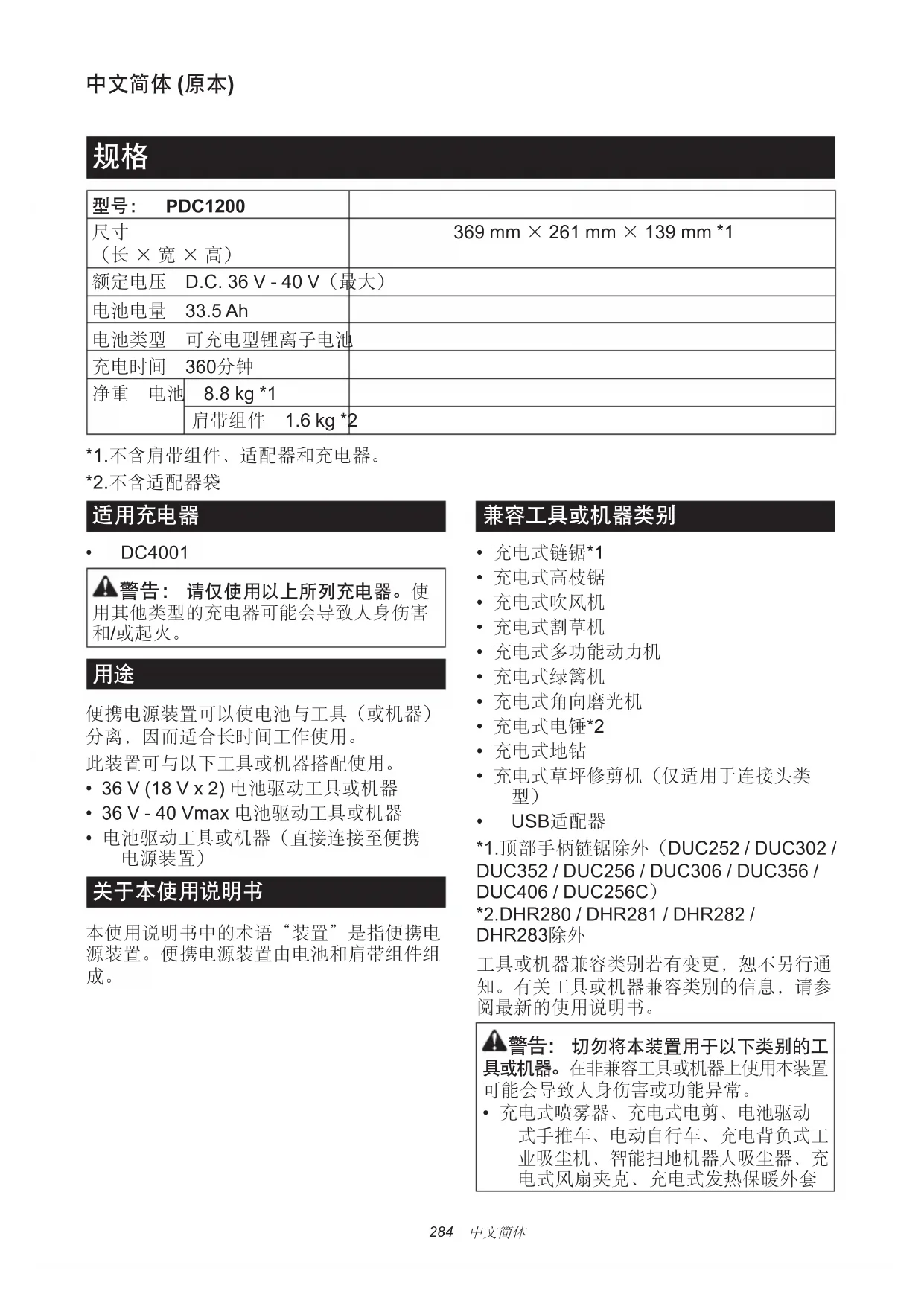

（长 × 宽 × 高） 369 mm × 261 mm × 139 mm *1 额定电压 D.C. 36 V - 40 V（最大） 电池电量 33.5 Ah 电池类型 可充电型锂离子电池 充电时间 360分钟 净重 电池 8.8 kg *1 肩带组件 1.6 kg *2 *1.不含肩带组件、适配器和充电器。 *2.不含适配器袋

• DC4001 警告： 请仅使用以上所列充电器。使 用其他类型的充电器可能会导致人身伤害

便携电源装置可以使电池与工具（或机器） 分离，因而适合长时间工作使用。 此装置可与以下工具或机器搭配使用。

• 36 V (18 V x 2) 电池驱动工具或机器

• 36 V - 40 Vmax 电池驱动工具或机器

本使用说明书中的术语“装置”是指便携电 源装置。便携电源装置由电池和肩带组件组

• USB适配器 *1.顶部手柄链锯除外（DUC252 / DUC302 /

DHR283除外 工具或机器兼容类别若有变更，恕不另行通 知。有关工具或机器兼容类别的信息，请参

警告： 切勿将本装置用于以下类别的工 具或机器。在非兼容工具或机器上使用本装置 可能会导致人身伤害或功能异常。

• 充电式喷雾器、充电式电剪、电池驱动 式手推车、电动自行车、充电背负式工 业吸尘机、智能扫地机器人吸尘器、充 电式风扇夹克、充电式发热保暖外套285

注意： 若将本装置与以下型号搭配使用时 使用尼龙线，请务必使用以下工具组合：

尼龙线直径 2.0 mm *. 您所在的地区可能无法使用尼龙打草头。

DUB362型 在高温环境下，机器可能会因保护系统的作 用而在操作期间停止运作。

以下显示本设备可能会使用的符号。在使用 工具之前，请务必理解其含义。

由于本设备中包含有害成分， 因此废弃的电气和电子设备、 蓄电池和普通电池可能会对环 境和人体健康产生负面影响。 请勿将电气和电子工具或电池 与家庭普通废弃物放在一起处

根据欧洲关于废弃电气电子设 备、蓄电池和普通电池、废弃 的蓄电池和普通电池的指令及 其国家层面的修订法案，废弃 的电气设备、普通电池和蓄电 池应当单独存放并递送至城市 垃圾收集点，根据环保法规进

1. 请务必在使用前阅读工具或机器的使用

3. 佩戴或卸下本装置前，请从工具或机器

4. 离开工具或机器时，请务必从工具或机器

6. 请勿在不稳固的表面或不稳固的高处使

7. 操作期间，请使导线远离障碍物。导线被

9. 使用前请检查装置，包括导线和束带。

如有受损，请联系当地Makita（牧田） 授权的维修服务中心进行修复。

11. 检查或保养工具或机器之前，请务必关

12. 当在有刀片的工具上使用本装置时，请

13. 佩戴本装置时，请勿在装置上放置任何

物件，例如安全带或肩带，否则可能对 装置的紧急拆除功能造成干扰。

19. 请小心勿使工具或机器缠住束带或皮带。

20. 使用该装置时，请小心勿使工具或机器

21. 当使用电池支架直立放置装置时，请务

22. 确保金属碎屑、水等异物远离装置插头。

23. 请勿在高压电源线路附近使用本工具或

24. 只能使用本装置专用的充电器。请勿使

25. 请勿损坏电池外壳或者在装置上放置任

29. 请勿将任何物件放置于或固定在电池与

30. 请勿将任何物件悬挂在电池支架上。

1. 在使用电池之前，请仔细通读所有的说明

以及（1）电池充电器，（2）电池，以 及（3）使用电池的产品上的警告标记。

3. 如果机器运行时间变得过短，请立即停

4. 如果电解液进入您的眼睛，请用清水将

(1) 请勿使任何导电材料碰触到端子。 (2) 避免将电池与其他金属物品如钉子、 硬币等放置在同一容器内。 (3) 不得将电池置于水中或使其淋雨。 电池短路将产生大的电流，导致过热， 并可能导致起火甚至击穿。

6. 请勿在温度可能达到或超过50°C（122°F）

7. 即使电池已经严重损坏或完全磨损，也不

10. 本工具附带的锂离子电池需符合危险品

第三方或转运代理等进行商业运输时， 应遵循包装和标识方面的特殊要求。 有关运输项目的准备作业，咨询危险品 方面的专业人士。同时，请遵守可能更

请使用胶带保护且勿遮掩表面的联络信 息，并牢固封装电池，使电池在包装内

11. 丢弃电池时，需将其从工具中取出并在

安全区域进行处置。关于如何处理废弃 的电池，请遵循当地法规。

12. 仅将电池用于Makita（牧田）指定的产

品。将电池安装至不兼容的产品可能会 导致起火、过热、爆炸或电解液泄漏。

13. 如长时间未使用工具/机器，必须将电池

小心： 请仅使用Makita（牧田）原装电 池。使用非Makita（牧田）原装电池或经过 改装的电池可能会导致电池爆炸，从而造成 火灾、人身伤害或物品受损。同时也会导致 牧田工具和充电器的牧田保修服务失效。 保持电池最大使用寿命的提示

1. 在电池电量完全耗尽前及时充电。发现工

2. 请勿对已充满电的电池进行二次充电。

3. 请在10°C - 40°C（50°F - 104°F）的室

4. 如果电池长时间（超过六个月）未使用，

► 图片1 1 基板 2 电池 3 手柄 4 锁定按钮 5 导线固定器 6 适配器袋 7 电源按钮 8 电池插头 9 适配器插头 10 36 V（18 V x 2）

14 电池充电器的插口 15 腰带 16 插口 17 宽度调整带 18 肩带组件（选购

小心： 充电完成后，请务必将电池充电 器的电源插头从交流电压源处取下，然后拆 除电池充电器插口并安装电池盖子。 注意： 此电池充电器只能对MAKITA（牧 田）便携电源装置充电。不得用于其他用途或 对其他制造商的电池充电。 注意： 电池充电器与装置相连时，工具或 机器不会启动。此时若要启动装置，须将电 池充电器从装置上移除。 注意： 若充电期间电池温度变低或变高，充 电可能会停止。此时，需要对电池加热或使电 池冷却，待其恢复正常温度后再重新充电。

2. 将电池充电器的插口凸起部分与装置插

► 图片3: 1. 凸起部分 2. 插口 3. 插头

3. 将电池充电器的电源插头插入到正确的

4. 充电完成后，移除电池充电器插口，并

充电过程中，主电源指示灯呈红色点亮，并 且电量指示灯显示剩余电池电量。充电完成 时，主电源指示灯和电量指示灯将熄灭。

小心： 开启装置前，确保已关闭工具或 机器。否则工具或机器可能会突然启动，并

注： 开 启 本 装 置 后 ，若 立 即 打 开 工 具 或 机 器 ， 工具或机器可能不会启动。此时，请再次重新

► 图片4: 1. 电源按钮 2. 指示灯 3. 主电源 指示灯288

若要打开电源，请按电源按钮。主电源指示 灯呈绿色点亮。若要关闭电源，请按住电源

注： 如果装置和连接的工具或机器闲置8小 时，装置将会自动关闭。 在下列情况下，主电源指示灯会呈绿色闪烁：

这种情况下，请将适配器或电动工具/机 器的插头与装置插口相连。

• 电池温度过高或装置温度过低。 这种情况下，请对装置进行冷却或加热。 如果主电源指示灯交替呈红色和绿色闪烁，请 关闭电源，然后再开启电源。开启电源后，如果 主电源指示灯保持交替红色和绿色闪烁，请联 系当地Makita（牧田）授权的维修服务中心进

按下装置上的电源按钮可显示剩余的电池电 量。同时指示灯将亮起约5秒钟。

注： 在不同的使用条件及环境温度下，指 示灯所示电量可能与实际情况略有不同。 注： 如果工具或机器有剩余电池电量指示 灯，请勿 参 考工 具或 机 器 的指 示 灯，而是 参 考

注： 如果多个指示灯闪烁，则说明电池过 热。在这种情况下，请将电池冷却。 工具/机器/电池保护系统 本工具或机器配备有工具/机器和电池的保护 系统。该系统可自动切断电机电源以延长工具/ 机器和电池寿命。作业时，如果工具、机器或电 池 处 于 以 下 任 一 情 况 ，则 工 具 或 机 器 将 会 自 动

以导致异常高电流的方式操作工具、机器或 电池时，工具或机器会自动停止运转。在这 种情况下，请关闭工具或机器并停止导致工 具或机器过载的应用操作。然后开启工具或

工具、机器或电池过热时，工具或机器会自 动停止运转。在这种情况下，请待工具/机器 和电池冷却后再重新开启工具或机器。

当电池电量不足时，若按下电源按钮，工具 或机器将自动停止运转，同时指示灯开始闪 烁。此时，请取出工具或机器的电池并对其

指示灯闪烁时，表明剩余电池电量变少。 指示灯点亮时，表明电池电量已耗尽或激活

注： 连续使用工具/机器时，工具/机器可能 自动停止而不闪烁指示灯。 注： 指示灯闪烁的时间取决于环境温度和

您可以如图中所示将适配器装入适配器袋中。 ► 图片6: 1. 适配器 2. 适配器袋

1. 按照图示将电池安装在肩带组件的基板

► 图片7: 1. 电池 2. 基板 小心： 务必将电池牢固地固定在基板 上。否则，在佩戴或使用装置时会导致电池掉 落，造成人身伤害。若能观察到图示中的红色 指示器，则说明电池未完全锁紧。 ► 图片8: 1. 红色指示器 小心： 安装电池时，注意避免拇指或其 他手指夹在电池和基板之间。 小心： 若要取出电池，请在抓紧手柄的 同时按下锁定按钮。取出电池之前，请将腰

2. 调整腰带的位置。扣动高度调整杆，然后滑

动基板以调整腰带的位置，然后再恢复杆。 ► 图片10: 1. 高度调整杆 2. 基板 3. 腰带 小心： 当调节腰带位置时，请务必按照 图示放下装置，使电池朝下。 注意： 如果高度调整杆松动，请拧紧高度 调整杆的螺母。拧紧螺母时，请勿过度拧紧。 否则，高度调整杆将不移动。 ► 图片11: 1. 螺母 注： 若难以滑动基板，可将电池底部略微 抬起以避免支架接触地面，然后滑动基板。 ► 图片12

3. 如图中所示，使用粘带扣将适配器袋安

► 图片13: 1. 适配器袋 注： 适配器袋可安装在腰带左右两边的任

5. 佩戴装置，然后锁定腰带的带扣，再调

► 图片15: 1. 带扣 注： 如图中所示，您可以折起并使用粘带

► 图片17: 1. 肩带 注： 如图中所示，您可以折起并使用粘带

► 图片18: 1. 带子 小心： 放下装置时，请将装置置于平稳 的表面上以避免其掉落。 放下装置时，请先解锁腰带的带扣，然后缓

小心： 佩戴装置时，请务必将肩带背在 双肩上。否则，在佩戴或使用装置时会导致 装置掉落，造成人身伤害。 小心： 佩戴装置时，请务必采用背负式 方法。否则，装置可能会在操作期间掉落并

小心： 开启装置或将适配器、电动工具/ 机器的插头连接到电池的插口前，请务必关 闭工具或机器。否则工具或机器可能会突然 启 动 ，并 导 致 人 身 伤 害 。 注： 本装置不可以使用18 V适配器。 将装置连接至工具或机器

2. 从电池的左右任一侧拉出导线。拉出导线

时，请务必按图中所示将导线置于固定夹中。 ► 图片20: 1. 导线 2. 固定夹

5. 将适配器或电动工具/机器的插头完全插

► 图片21: 1. 插头 2. 插口 3. 箭头标记 注意： 断开插头和插口时，请勿握持导线， 而是握持插头和插口。否则，导线可能会受损

6. 按与电池组相同的方式将适配器安装至

► 图片22: 1. 适配器 注意： 对于36 V (18 V x 2)电池驱动工具 或机器，请使用36 V (18 V x 2)适配器。对 于36 V - 40 Vmax电池驱动工具或机器，请 使用36 V - 40 Vmax用适配器。直连型工具 或机器不需要使用适配器。 注意： 将适配器安装至工具或机器上时， 请务必将配置2根导线的适配器安装在图示

适配器安装不当可能会导致配置2根导线的 适配器无法安插到位。此时，请勿用力插 入适配器。否则可能会损坏工具或机器。 ► 图片23: 1. 配置2根导线的适配器 ► 图片24: 1. 配置2根导线的适配器 注： 适配器导线的方向可在约180度范围内

7. 按电源按钮以打开电源。若要关闭电源，

小心： 仅可将电池的导线安装在导线固 定器上。请勿将适配器或电动工具/机器的导 线安装至导线固定器。安装适配器或电动工 具/机器的导线可能会引发事故并造成人身伤

► 图片26 ► 图片27 您可以按照图示将电池的导线安装至导线固

► 图片28: 1. 导线固定器 您还可以如图中所示仅使用腰带的导线固定

► 图片29: 1. 导线固定器 导线固定器可安装在肩带和腰带左右两边的

► 图片30: 1. 安装导线固定器的部分 小心： 只能将导线安装在肩带左侧或右 侧以避免导线与肩带交叉。 ► 图片31

您可以将本装置与充电式割草机、充电式高 枝锯的悬挂束带搭配使用。

► 图片32: 1. 挂环 2. 挂钩 ► 图片33: 1. 挂环 2. 挂钩 ► 图片34: 1. 挂环 2. 挂钩 ► 图片35: 1. 挂环 2. 挂钩 注： 如果工具为自行车式把手类型，请如 图所示安装束带，使其穿过腰带的内侧。 ► 图片36: 1. 腰带 2. 束带

按带扣上的杆解锁带扣。 ► 图片38: 1. 杆 注： 是否配备带扣取决于束带类型。

注意： 切勿使用汽油、苯、稀释剂、酒精 或类似物品清洁工具。否则可能会导致工具 变色、变形或出现裂缝。 为了保证产品的安全与可靠性，维修、任何 其他的维修保养或调节需由Makita（牧田） 授权的或工厂维修服务中心完成。务必使用 Makita（牧田）的替换部件。

请 求 维 修 前 ，请 首 先 自 行 检 查 。如 果 您 发 现 本 说 明 书 中 未 作 说 明 的 问 题 ，请 勿 尝 试 拆 解 工 具 、机 器 或 装 置 。而 请 联 络 Makita（ 牧 田 ） 授 权 维 修 服 务 中 心 ，务 必 使 用 Makita（ 牧 田 ）的 替 换 部 件 进 行 修 复。 异常状态 主电源指示灯 原因 纠正措施 工具或机器不启动。 - 充电器连接至装置。 从装置上卸下充电器。 指示灯呈绿色亮起。 适配器未安装至工具

指示灯呈绿色闪烁。 适配器或电动工具/机

装置过热或温度过低。 请对装置进行冷却或

装置检测到异常。 关 闭 装 置 ，然 后 再 开 启 。

指示灯不点亮。 装置未开启。 开启装置。 电池剩余电量不足。 给电池充电。 装置损坏。 请联系Makita（牧田）

指示灯呈红色闪烁。 装置过热或温度过低。 请对装置进行冷却或

装置或充电器损坏。 请联系Makita（牧田）

装置或充电器损坏。 请联系Makita（牧田）

小心： 这些附件或装置专用于本说明书 所列的Makita（牧田）工具。如使用其他厂 牌附件或装置，可能导致人身伤害。仅可将 附件或装置用于规定目的。 如您需要了解更多关于这些选购附件的信息， 请咨询当地的Makita（牧田）维修服务中心。

注： 本列表中的一些部件可能作为标准配件 包含于工具包装内。它们可能因销往国家之 不同而异。293

（長 × 寬 × 高） 369 mm x 261 mm x 139 mm *1 額定電壓 D.C. 36 V - 40 V（最大） 電池電量 33.5 Ah 電池類型 充電式鋰離子 充電時間 360 分鐘 淨重 電池 8.8 kg *1 肩帶總成 1.6 kg *2 *1.不含肩帶總成、轉接頭與充電器。 *2.不含轉接頭袋

• DC4001 警告： 務必使用上述的充電器。使用 任何其他充電器可能會導致人員受傷和

背負式電池搭載器可將電池與工具或機器分 離，適用於在長時間工作時使用。 本裝置可搭配下列工具或機器使用。

• 36 V (18 V x 2) 電池供電的工具或機器

• 36 V - 40 Vmax 電池供電的工具或機器

本使用說明書中的「裝置」一詞係指背負式 電池搭載器。背負式電池搭載器包含電池及

• USB 轉接頭 *1.上方把手鏈鋸機除外（DUC252 /

DHR283除外 工具或機器的相容類別如有變更，恕不另行 通知。請參閱最新版使用說明書中，關於相 容工具或機器類別的資訊。 警告： 切勿將本裝置用於下列工具或機 器類別。將本裝置用於不相容的工具或機器 可能造成人員受傷或裝置故障。

注意： 如果在本裝置搭配以下型號使用時 使用尼龍繩，務必在下列組合中使用工具：

尼龍繩直徑 2.0 mm *.尼龍繩切頭可能會因居住地區而無法使用。

用於 DUB362 在高溫環境中，機器可能會由於保護系統

以下顯示本設備可能使用的符號。在使用工 具前，請務必理解其涵義。 請仔細閱讀使用說明書。 請將電線遠離障礙物，以降低受

由於本設備中存有危險組件，廢 棄電氣與電子設備、蓄電池與電 池可能會對環境與人體健康產生

根據針對廢棄電氣與電子設備、 蓄電池與電池及廢棄蓄電池與電 池制訂的歐洲指令及其對本國法 律的修改版，應依照環境保護法 規個別存放廢棄電氣設備、電池 與蓄電池，並將其送至都市垃圾

這類設備會在設備上以打叉的滑 輪垃圾桶作為符號標示。

1. 使用前請務必詳閱工具或機器的使用說

2. 請勿以僅拿取電線的方式拿起或攜帶本

3. 穿戴或脫下裝置前，請先從工具或機器

4. 不使用工具或機器時，請務必從工具或

6. 請勿在不穩定表面或不穩定高處使用本

7. 操作期間，使電線遠離障礙物。若電線

9. 使用前請檢查本裝置，包括電線及肩帶。

若有受損情形，請洽詢當地 Makita（牧 田）授權維修服務中心要求維修。

10. 將電線裝上線卡時，請務必以慢動作確

11. 檢查或保養工具或機器之前，請務必關

12. 將本裝置用於配備刀片的工具時，請務

13. 穿戴本裝置時，請勿穿上安全帶或肩帶

17. 在未穿戴本裝置或將其安裝至工具或機

19. 請小心勿使肩帶或皮帶纏住工具或機器。

20. 使用設備時，請小心勿使工具或機器切

21. 使用電池架立起本裝置時，務必將本裝

23. 請勿在靠近高壓電線的地方使用工具或

24. 僅限使用本裝置專用的充電器。請勿使

25. 請勿損壞電池的外殼，或在本裝置上放

27. 請勿以拿取電池架或寬度調整帶的方式

29. 請勿在電池與電池架之間放置或固定任

1. 使用電池之前，請閱讀：(1) 電池充電

器；(2) 電池；和 (3) 使用電池的產品上 之所有指示說明和注意標識。

3. 如果工具運行時間極短，請立即停止使

4. 如果電解液進入眼睛，請立即用清水沖

(1) 請勿用任何導電材料觸碰電池端子。 (2) 避免將電池與釘子、硬幣等金屬物

(3) 請勿將電池暴露於水或雨中。 電池短路會產生較大的電流、導致過熱 並可能引起起火甚至擊穿。

7. 請勿焚燒電池，即使其已嚴重損壞或徹

10. 本工具附帶的鋰離子電池需符合危險品

第三方或轉運代理在進行商業運輸時， 應遵循包裝和標識方面的特殊要求。 有關運輸項目的準備作業，諮詢危險品 方面的專業人士。同時，請遵守可能更

請使用膠帶保護且勿遮掩表面的聯絡資 訊，並牢固封裝電池，使電池在包裝內

11. 棄置電池時，請將其從工具取出，並棄

12. 電池僅可用於 Makita（牧田）規定產

品。將電池裝入非相容產品中可能會導 致起火、過熱、爆炸或電解液滲漏情形。

13. 如果長時間不使用工具／機器，必須從

小心： 請僅使用原裝Makita（牧田）電 池。使用非原裝Makita（牧田）電池或經過 改裝的電池可能會導致電池爆炸，從而造成 火災、人身傷害或物品受損。同時也會導致 牧田工具和充電器的牧田保修服務失效。 保持電池最大使用壽命的提示

1. 要在電池完全放電前對其充電。當發現

工具動力不足時，務必停止使用工具／ 機器並對電池進行充電。

2. 切勿對已經充滿的電池再次充電。過度

3. 請在 10 °C - 40 °C (50 °F - 104 °F) 的室

4. 如果電池長時間（超過六個月）未使用，

► 圖片1 1 基板 2 電池 3 把手 4 鎖定按鈕 5 線卡 6 轉接頭袋 7 電源按鈕 8 電池插頭 9 轉接頭的插頭 10 36 V 轉接頭 （18 V x 2）

15 腰帶 16 插座 17 寬度調整帶 18 肩帶總成（選購

小心： 在調節或檢查裝置功能之前，請 務必關閉裝置電源開關。

小心： 完成充電時，務必從交流電壓源 拔出電池充電器的電源插頭，並拆下電池充 電器的插座及裝上電池護蓋。 注意： 電池充電器僅限用於為 MAKITA （牧田）背負式電池搭載器充電。切勿將其 用於其他用途，或為其他製造商電池充電。 注意： 電池充電器連接至本裝置時，工具 或機器無法啟動。在此情況下，請從本裝置

注意： 如果充電期間電池的溫度變低或變 高，充電可能停止。在此情況下，請提高或 降低電池溫度，等待電池恢復正常溫度後再

2. 將電池充電器插座的凸出部分對齊本裝

► 圖片3: 1. 凸出部分 2. 插座 3. 插頭

3. 將電池充電器的電源插頭插入適當的交

4. 完成充電時，拆下電池充電器的插座，

在充電期間，主電源指示燈會亮起紅色，且 指示燈會指示剩餘電池電量。充電完成時， 主電源指示燈及指示燈會熄滅。

小心： 先確認工具或機器已關閉電源， 然後再開啟本裝置。否則工具或機器可能會

注： 如果在開啟本裝置後立即開啟工具或 機器，工具或機器可能無法啟動。此時， 請重新啟動工具或機器。 ► 圖片4: 1. 電源按鈕 2. 指示燈 3. 主電源 指示燈297

注： 若不使用本裝置及連接的工具或機器 達 8 小時，裝置會自動關閉電源。 在下列情況下，主電源指示燈會閃爍綠色：

此時，請將轉接頭或電動工具機器的 插頭連接至本裝置的插座。

• 電池過熱或本裝置的溫度過低。 若為此情況，請讓裝置冷卻或提高本裝

若主電源指示燈交替閃爍紅色和綠色，請關 閉電源，再開啟電源。開啟電源後，若主電 源指示燈仍持續交替閃爍紅色和綠色，請洽 詢當地 Makita 維修服務中心要求維修。

按下本裝置上的電源按鈕，顯示剩餘電池電 量。指示燈將亮起大約 5 秒。

注： 根據使用條件和環境溫度，指示電量 可能與實際電量有稍許不同。 注： 若工具或機器具有剩餘電池電量指示 燈，請勿參考工具或機器的指示燈，而請

注： 如果多個指示燈閃爍，表示電池過熱。 在此情況下，請讓電池降溫。 工具／機器／電池保護系統 本工具或機器配備工具或機器及電池保護系 統。此系統可自動切斷馬達電源，延長工具 或機器和電池使用壽命。若本工具、機器或 電池在操作期間出現下列任一情況，工具或

以會導致異常高電流的方式操作工具、機器 或電池時，本工具或機器會自動停止。在此 情況下，請關閉工具或機器電源並停止會導 致工具或機器過載的操作方式。接著再開啟 工具或機器電源，重新啟動。

工具、機器或電池過熱時，工具或機器會自 動停止。在此情況下，請先讓工具或機器及 電池冷卻，再重新啟動工具或機器。

若是電池電量不足，當您按下電源按鈕時，工 具或機器會自動停止運轉且指示燈會閃爍。 在此情況下，請取出工具或機器中的電池並進

指示燈閃爍時，表示剩餘電池電量變低。 指示燈亮起時，表示電池電量耗盡或電池保

注： 連續使用工具機器時，工具機器 可能會在不閃爍指示燈的情況下自動停止運

小心： 使用轉接頭袋的固定鉤及扣環緊 固件固定電線時，請勿使用本裝置。 如圖所示，您可將轉接頭置於轉接頭袋內。 ► 圖片6: 1. 轉接頭 2. 轉接頭袋

1. 將電池安裝至肩帶總成的基板，如圖所

► 圖片7: 1. 電池 2. 基板 小心： 請確保將電池緊固至基板。否則 電池可能會在您穿戴或使用本裝置時掉落， 進而使人受傷。如果您能看見圖中所示的紅 色指示器，則表示電池尚未完全鎖定。 ► 圖片8: 1. 紅色指示器 小心： 安裝電池時，小心手指或拇指不

小 心： 拆卸電池時，請緊握把手並按下 鎖定按鈕。拆卸電池前，請將腰帶設定在最

► 圖片9: 1. 把手 2. 鎖定按鈕

2. 調整腰帶的位置。拉起高度調整桿，藉由

滑動基板調整腰帶的位置，然後扳回鎖定桿。 ► 圖片10: 1. 高度調整桿 2. 基板 3. 腰帶 小心： 調整腰帶的位置時，務必將本裝 置放下，使電池朝下，如圖所示。 注意： 若高度調整桿鬆開，請鎖緊高度調 整桿的螺帽。鎖緊螺帽時，請勿過度鎖緊。 否則高度調整桿會無法移動。 ► 圖片11: 1. 螺帽 注： 如果難以滑動基板，請稍微抬高電池 底部，使支架不會碰到地面，然後再滑動基

3. 如圖所示，使用固定鉤及扣環緊固件將

► 圖片13: 1. 轉接頭袋 注： 轉接頭袋可安裝於腰帶左側或右側。

5. 穿上裝置，扣緊腰帶的帶扣，然後調整

► 圖片15: 1. 帶扣 注： 如圖所示，您可以使用固定鉤及扣環 緊固件捲起和固定扣帶。 ► 圖片16: 1. 扣帶

► 圖片17: 1. 肩帶 注： 如圖所示，您可以使用固定鉤及扣環 緊固件捲起和固定扣帶。 ► 圖片18: 1. 扣帶 小心： 放置裝置時，請將其放在平坦穩 定的表面上，以免發生傾倒。 放置裝置時，請解開腰帶的帶扣，然後慢慢

小心： 穿戴本裝置時，請務必將肩帶置 於兩肩上。否則裝置可能會在您穿戴或使用 本裝置時掉落，進而使人受傷。 小心： 穿戴本裝置時，請務必將裝置背 負於背上。否則裝置可能會在操作期間掉落

小心： 開啟裝置前，務必關閉工具或機 器的電源，或是將轉接頭或電動工具／機器 的插頭連接至電池的插座。否則工具或機器 可能會突然啟動並造成傷害。 注： 18 V 轉接頭不適用於本裝置。299

時，請務必如圖所示將電線置於線卡中。 ► 圖片20: 1. 電線 2. 固定器

► 圖片21: 1. 插頭 2. 插座 3. 箭頭標誌 注 意： 從 插 座 拔 出 插 頭 時，請 勿 握 持 電 線， 請 握 持 插 頭 及 插 座。否 則 電 線 可 能 會 受 損， 進 而 導 致 裝 置 故 障。 注： 施加一定負載時，插頭會脫離插座。

6. 將轉接頭安裝至工具或機器的方式與電

► 圖片22: 1. 轉接頭 注意： 若為 36 V (18 V x 2) 電池供電的工 具或機器，請使用 36 V 轉接頭 (18 V x 2)。 若為 36 V - 40 Vmax 電池供電工具或機器， 請使用 36 V - 40 Vmax 的轉接頭。若使用 直接連接型工具或機器，則不需轉接頭。 注 意： 將轉接頭安裝至工具或機器時，請 務必安裝在如圖所示的位置配備 2 根電線

如果轉接頭安裝不當，則配備 2 根電線的轉 接頭將無法插到底。此時請勿強行插入轉接 頭。否則工具或機器可能會損壞。 ► 圖片23: 1. 帶有 2 根電線的轉接頭 ► 圖片24: 1. 帶有 2 根電線的轉接頭 注： 轉接頭的電線方向可在大約 180 度的

7. 按下電源按鈕，開啟電源。若要關閉電

源，請按住電源按鈕數秒。 ► 圖片25: 1. 電源按鈕

小 心： 僅可將電池電線裝入線卡。請勿將 轉接頭或電動工具／機器的電線裝入線卡。 將轉接頭或電動工具機器的電線裝入可能 會 發 生 意外並 導 致 人 員 受 傷。 ► 圖片26 ► 圖片27 如圖所示，您可將電池電線裝入線卡。 ► 圖片28: 1. 線卡 如圖所示，您亦可僅使用腰帶的線卡固定電

► 圖片29: 1. 線卡 線卡可安裝於肩帶及腰帶左側或右側。 ► 圖片30: 1. 裝上線卡的部位 小心： 請確定僅將電線安裝至左側或右 側肩帶，避免電線與肩帶交叉。 ► 圖片31

1. 如圖所示，將掛帶的固定鉤裝上肩帶或

► 圖片32: 1. 扣環 2. 固定鉤 ► 圖片33: 1. 扣環 2. 固定鉤 ► 圖片34: 1. 扣環 2. 固定鉤 ► 圖片35: 1. 扣環 2. 固定鉤 注： 如圖所示，若工具為單車把手型，請在 裝上掛帶時將掛帶穿過腰帶內側。 ► 圖片36: 1. 腰帶 2. 掛帶

按壓帶扣上的鎖定桿，解鎖帶扣。 ► 圖片38: 1. 鎖定桿 注： 視掛帶類型而定，可能不會配備帶扣。

1. 按壓腰帶帶扣上的鎖定桿，解鎖帶扣。

小心： 在準備進行檢查或保養之前，請 務必關閉本裝置的電源。 注意： 切勿使用汽油、苯、稀釋劑、酒精 或類似物品清潔工具。否則可能會導致工具 變色、變形或出現裂縫。 為了保證產品的安全與可靠性，任何維修或其 他維修保養工作需由Makita（牧 田）授 權 的 或 工廠維修服務中心來進行。務必使用Makita （牧 田 ）的 更 換 部 件。

請求維修之前，請先自行檢查。如果您發現本手冊中未作說明的問題，請勿拆解工具、機器 或裝置。應詢問 Makita（牧田）授權的維修服務中心，務必使用 Makita（牧田）的更換部

裝置已偵測到異常。 關閉然後再開啟裝置。

指示燈未亮起。 裝置未開啟。 開啟裝置。 剩餘電池電量不足。 請對電池進行充電。 裝置損壞。 請洽詢 Makita（牧田）

裝置或充電器損壞。 請洽詢 Makita（牧田）

裝置或充電器損壞。 請洽詢 Makita（牧田）

小心： 這些附件或裝置建議使用於本說 明書所指定的Makita（牧田）工具。如使用 其他廠牌附件或裝置，可能導致傷人的危 險。僅可將選購附件或裝置用於規定目的。 如您需要瞭解更多關於這些選購附件的信息， 請諮詢當地的Makita（牧田）維修服務中心。

注： 本列表中的一些部件可能作為標準配件 包含於工具包裝內。規格可能因銷往國家之 不同而異。302
